Различные приспособления для заточки бензопильных цепей

Состав заточных комплектов

Подбор нужного по диаметру круглого напильника определяется шагом цепи пильной гарнитуры. Стандартный набор для заточки цепей состоит из нескольких комплектующих. В перечень наряду с цилиндрическим и плоским напильниками входит несколько шаблонов и приспособление для очистки гарнитуры.

Оба напильника применяются для обработки каждого режущего звена. В частности, цилиндрическим — формируется режущая кромка зуба, верхнее и торцевое лезвия.

Плоский напильник используется для обработки ограничителя глубины распиловки. В результате правки режущих зубьев производительность распиловки древесины разных пород существенно повышается.

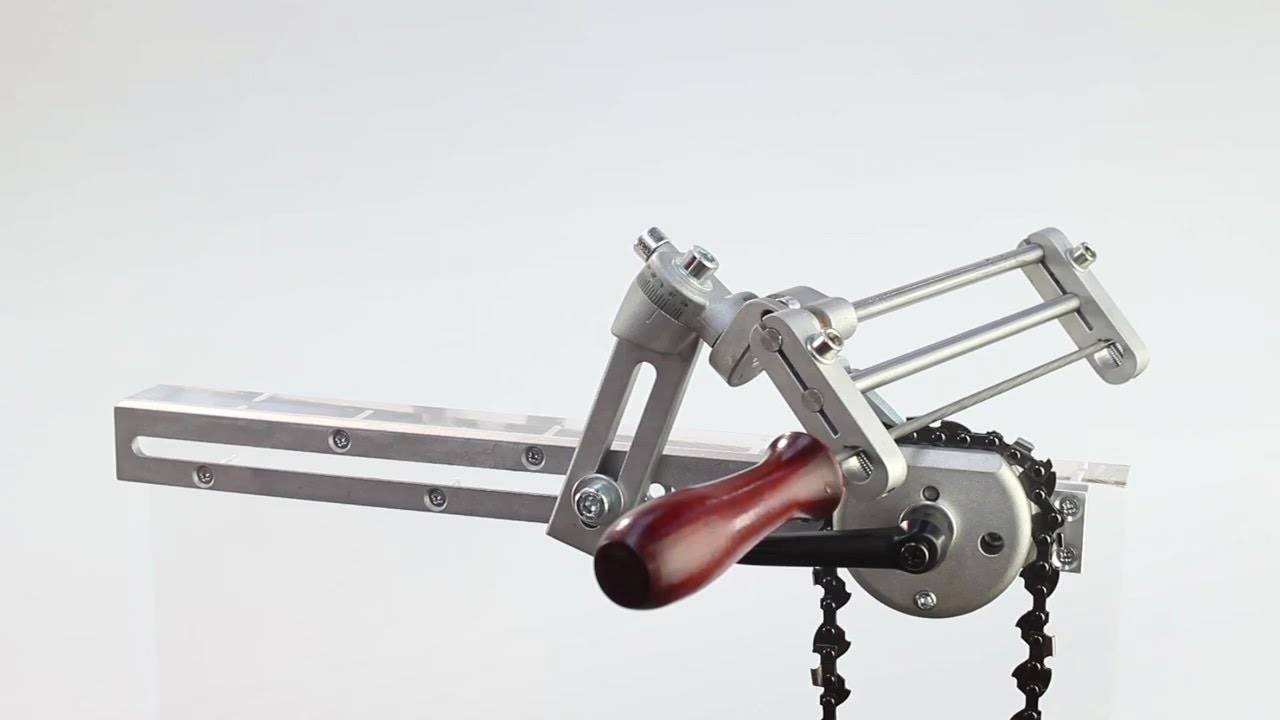

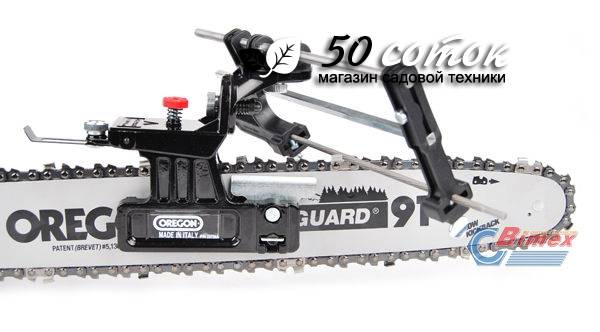

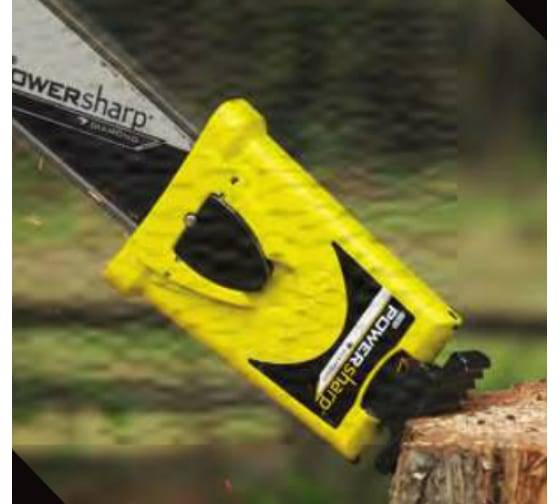

Что представляет собой ручной станок для заточки цепей бензопил

Станок ручной для заточки цепей представлен небольшим механическим приспособлением, которое крепится на шине пилы. Такая станина с напильником необходимого диаметра характеризуется несколькими вариантами регулировок для выбора угла заточки. Оператор совершает возвратно-поступательные движения, точно выдерживая заданный параметр для затачивания звеньев.

Станок ручной для заточки цепей бензопил может использоваться в местах, где нет доступа к электричеству. Он характеризуется универсальностью, небольшим весом, компактными размерами, автономностью, отсутствием риска при выполнении работ из-за перегрева металла, низкой стоимостью. К тому же механический станок минимально стачивает кромку звена, благодаря чему значительно увеличивается ресурс эксплуатации бензопилы.

Из недостатков можно выделить неточность угла заточки

К тому же при выполнении работ оператор должен выполнять счет количества рабочих проходов напильника, что важно для равномерного стачивания зубьев. В противном случае из-за разных размеров зубцов будет ухудшаться качество реза цепи бензопилы

В местах, где нет доступа к электричеству для заточки цепей бензопил используется ручной станок

Выполнение заточки цепи ручным оборудованием требует определенных навыков и сноровки. Здесь следует полагаться на интуицию и глазомер. Во время выполнения работ требуется охлаждать сжатым воздухом цепь, а по окончании ее необходимо погрузить в машинное масло.

Рекомендации по эксплуатации, уменьшающие износ зубьев

Правильная эксплуатация пильной гарнитуры способствует значительному износу зубьев и позволяет сэкономить средства на затачивании рабочего инструмента:

• желательно приобретать пару цепей, а их периодическая замена местами позволяет получить равномерный износ всех гарнитурных элементов гарнитуры и способствует наиболее полному использованию заводского ресурса;
• систематически нужно переворачивать шину с целью обеспечения равномерного износа шинных пазов и роликов в подшипнике на ведомой звездочке;
• подшипники на ведущей и ведомой звёздочках нужно периодически смазывать, что поможет продлить эксплуатационный срок, а также сделает работу более лёгкой и удобной;
• для периодической правки притупленной цепной гарнитуры с незначительнымипризнаками деформации можно использовать специальный напильник и оправку, задающую правильный угол заточки;
• в процессе заточки обязательно нужно контролировать правильную высоту ограничителя по глубине пропила;
• регулярно нужно проверять правильность цепного натяжения, так как перетянутая или недотянутая гарнитура способна уменьшить срок эксплуатации и вызывает сбой в работе оборудования;
• примерно через пару минут после начала работы проверьте нужно обязательно проверить натяжение цепи и отрегулировать этот параметр пильной гарнитуры.

Важно регулярно проверять наличие в баке агрегата масла, а также контролировать правильность функционирования маслонасоса. Категорически запрещается использовать в бензопилах отработку

Также нельзя устанавливать непредусмотренные производителем шины. Длинная шина увеличивает нагрузку на пилу и способна быстро вывести оборудование из строя.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

1. Закрепить цепь на струбцине.
2. Выставить напильник для заточки цепи по шаблону.
3. Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
4. Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
5. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

1. Ослабить винт, который зажимает цепь.
2. Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
3. Выполнить заточку согласно всем выбранным параметрам.
4. Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

1. Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
2. Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Правила хранения

Напильники производятся из твердой, но достаточно хрупкой инструментальной стали. Хранение и перевозка нескольких экземпляров в одной коробке может отразиться на их рабочих параметрах.

В составе заводских комплектов напильникам обеспечены оптимальные условия хранения. Набор из нескольких отдельных инструментов рекомендуется держать в секционном чехле типа патронташа.

Работоспособность напильников с загрязненной или замасленной насечкой можно восстановить очисткой жесткой щеткой и промывкой в растворе средства для удаления жира с посуды, ацетоне или неэтилированном бензине.

Champion С2001

Российский бренд «Чемпион» находится на рынке расходных деталей для бензинового инструмента с 2005 года. В отзывах о станке для заточки цепей бензопил у модели С2001 пользователи отмечают наличие рабочего стола с корректируемым наклоном и углом рабочего полотна. Диаметр точильных кругов – 14,5 сантиметра, параметр мощности – 230 Вт, обороты – 3 тыс. вращений в минуту, масса – 5,8 кг.

К минусам причисляют довольно высокую цену, хоть производитель позиционирует оборудование как профессиональное. В комплектации предусмотрена пара абразивных кругов, калибровочные элементы и ключи.

Типы станков и их преимущества

Заточные станки могут быть ручными и автоматическими. Ручные устройства, в свою очередь, разделяют на стационарные и мобильные. Первые устанавливают на столы или другие поверхности, а вторые — непосредственно на шины бензопил. Цепи не снимают. Передвижные агрегаты крепят к шинам винтами с двух сторон.

На инструменты нанесена специальная шкала (градусная разметка), что позволяет максимально точно выставить нужный угол заточки.

Покупая ручной аппарат, стоит учесть, что в комплекте нет напильников, ведь их размеры зависят от вида цепи, потому их придется докупить отдельно.

Какие преимущества имеют ручные приспособления:

• Стоят существенно меньше, чем автоматические;
• Зубья без проблем можно заточить равномерно и одинаково, так как настроить следует только раз, ориентируясь на самый поврежденный из них;
• Нет необходимости в подключении к электросети;
• Безопасность эксплуатации;
• Цепи будут более долго эксплуатироваться по сравнению с теми, что заточены с применением электроинструмента.

Главное — правильное определение нужного угла в зависимости от целей назначения ряда. Для качественных ручных агрегатов всегда прилагается специальная таблица значений углов. У всех зубьев должна быть одинаковая высота для равномерных распределений нагрузок. Когда хотя бы один из них существенно ниже, то есть высокий риск разрыва именно в том месте.

Главный минус ручного инструментария — нужно потратить много времени для обработки оснастки.

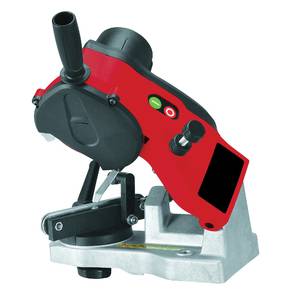

Агрегаты автоматического типа

Электрические приспособления внешне очень напоминают дисковые пилы, но устанавливаются на рамах. На раме расположены двигатель, рукоятка, заточный диск и защитный кожух — вместе это называется подвижная рабочая головка. Также имеются винты, позволяющие регулировать углы заточек, глубину, суппорт, фиксаторы, а снизу — шкала установки задних углов.

Сильные стороны автоматических устройств:

• Заточка не отнимет много времени;
• Если правильно подобрать параметры и соблюдать правила использования, все зубья получатся абсолютно одинаковыми;
• Незначительные размеры при минимальном весе изделий;
• Простота эксплуатации.

Главный недостаток — более быстрый износ цепочки, чем при ручной обработке. Нельзя допускать долгих нагрузок, иначе двигатель перегреется. Кроме того, для работы понадобится много электрической энергии.

Покупать автоматическое обоурдование стоит в тех случаях, если слишком часто производится обработка оснастки в больших количествах. Также без него не обойтись, когда обрабатываются твердосплавные цепи, которые не поддаются ручной обработке.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

1. Лопатка.
2. Основное звено.
3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

1. Торцевое лезвие.
2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Правильная заточка цепи бензопилы напильником

Проще всего начинать заточку непосредственно на шине, но некоторые производители выступают против этого, приводя различные аргументы, и рекомендуют снять цепь с устройства и закрепить его в тисках. Но это крайне неудобно, т.к. послу заточки каждого звена приходится демонтировать цепь и заново устанавливать её.

Если все же заточка цепи происходит непосредственно на пиле, на весу шина может двигаться под давлением руки с напильником, поэтому необходимо с обратного края для шины нужно установить упор, например, брусок из дерева

Важно перед заточкой очистить цепь от остатков опилок, смазки и мусора. Это упростит работу

Правильная заточка пильной цепи напильником

Начинают заточку с самого сточенного зубца. Именно по нему будут выравниваться все остальные. Если зубец сломан, его необходимо заменить, расклепав цепь специальным станком и установив новый элемент соответствующего размера и типа. После того как элемент выбран, начинают заточку. Напильником двигают прямо от себя по полукруглому краю пилящего зубца, упираясь шаблоном в край соседнего звена цепи. При этом нужно соблюдать параллельность между напильником и плоскостью поверхности, на которую установлена пила или тиски, а также угол, направляющей, указанный на пластинчатом шаблоне. Таким образом, обрабатывают поочерёдно все звенья цепи через один, т.е. только те, что находятся на одной её стороне. По окончании переходят к другой половине звеньев и проделывают ту же операцию, но уже под противоположным углом, также указанным на направляющей в шаблоне. После завершения напильник для заточки цепи бензопилы откладывают в сторону, а цепь обметают кисточкой, избавляя от металлической стружки.

Объявление:

Как пользоваться станком для заточки цепей бензопил

Перед использованием станка следует ознакомиться с правилами эксплуатации оборудования, особенностями его настройки.

Обзор Станок для заточки цепей ВИХРЬ СЗЦ-200

Признаки, указывающие на затупление цепи

Ориентироваться только на срок эксплуатации оснастки не стоит. На затупление режущей кромки указывают признаки, которые наблюдаются в процессе распиливания древесины:

• увеличение времени выполнения работ;
• дискомфортные ощущения в момент прохода оснастки по обрабатываемому материалу;
• наличие вибрации;
• увеличивающийся люфт инструмента;
• необходимость в приложении усилий для подачи инструмента;
• визуальный износ зубцов.

Адекватно оценить состояние цепи поможет контроль стружки, образуемой при выполнении распила. При хорошей заточке она характеризуется однородностью, крупными размерами. Форма древесных отходов приближена к квадрату. По мере износа зубьев стружка становится мелкой, достигая пылеобразного состояния. Меняется даже её цвет. Он приобретает выраженных тёмных оттенков.

Пошаговая инструкция

1. Подготовка оснастки. Цепь рекомендуется немного прогреть путём прогона пилы на холостом ходу. После этого с поверхности удаляют пыль и прочие загрязнения.
2. Настройка станка. Оборудование имеет держатель оснастки с блокиратором. Его функция заключается в фиксации цепи, выставлении горизонтального угла затачивания в диапазон 0-40 градусов. На него нужно уложить оснастку, выставить требуемый угол. С помощью рычага отрегулировать угол положения точильного диска. Под таким наклоном будет осуществляться заход за зуб. Перед включением станка ставят ограничитель в определённом положении, чтобы избежать распиливания оснастки во время работы.
3. Выставление угла заточки. Стандартным значением считается величина 30 градусов.
4. Выбор полярности (имеются в виду знаки «+» и «¬¬-»). Установка производится с учётом того, какая сторона резца подвергается заточке: левая или правая.
5. Заточка оснастки. Выполняется одним из удобных способов. Первый вариант предусматривает последовательную обработку, когда резцы затачиваются один за другим. При этом приходится часто менять полярность. Во втором варианте проход круга осуществляется вначале по левосторонним резцам, затем по правосторонним. Благодаря этому удаётся повысить производительность.

При выполнении работ следует соблюдать правила:

1. Оптимальная степень заточки выбирается после оценки износа зубца.
2. Не стоит делать глубокий проход по металлу. Это снижает прочность звеньев.
3. После заточки рекомендуется охладить оснастку и оставить на некоторое время в контейнере с чистым маслом.

Меры предосторожности

Для предотвращения повреждения цепи во время заточки, избежание травмирования рекомендуется во время эксплуатации станка соблюдать следующие меры предосторожности

• Оператор должен использовать индивидуальные средства защиты (очки, спецовка, покрывающая большую часть кожного покрова, респиратор и пр.).
• Во время заточки следует пользоваться защитным экраном.
• Угол заточки следует выбирать правильно. В обратном случае оснастка станет непригодной к использованию.
• Перед прикосновением диска к обрабатываемой поверхности нужно дождаться, когда вращающее точило наберёт полных оборотов.
• Запрещается применять на станке цепной или зубчатый круг. Это приводит к образованию сильной отдачи, что снижает контроль над управлением инструментом.
• Сразу после заточки цепи нельзя использовать бензопилу. Нужно дать время на остывания металла. Для ускорения этого процесса можно воспользоваться баллоном со сжатым воздухом.
• Своевременно производить заточку оснастки. При регулярном применении инструмента восстановление режущей кромки требуется 1 раз в 2-3 недели. Пилы бытового назначения нуждаются в обслуживании 1 раз в 3 месяца. Но ориентироваться на работоспособность цепи стоит по перечисленным выше признакам.

Самодельное приспособление для заточки цепей бензопил своими руками

Самодельные приспособления для заточки бензопильных цепей рекомендуется изготавливать в случае, когда ежедневно приходится подтачивать цепь на инструменте. Такое самодельное устройство представляет собой электродвигатель с закрепленным на валу абразивным диском. Необходимо использовать именно абразивный диск, так как заточным кругом выполнить данную процедуру невозможно.

Принцип изготовления самодельного станка заключается в том, что двигатель должен быть небольшой мощности, и фиксироваться на основании. Изготавливается специальный шаблон, на котором фиксируется режущий элемент инструмента. Вручную подводится вращающийся диск вместе с мотором к каждому зубу, и осуществляется их заточка

Важно чтобы двигатель был подвижным, а цепь крепилась в неподвижном состоянии

Такое приспособление (из электродвигателя небольшой мощности) является оптимальным вариантом для тех, кто занимается профессиональной заточкой. Дополнительно можно также изготовить специальный шаблон для закрепления устройства. Это упростит необходимость вручную регулировать угол.

Это интересно! Практика показывает, что китайские станки для затачивания зубьев пользуются популярностью благодаря своей эффективности. Их основным недостатком является стоимость, однако при наличии такого устройства дома, можно на нем дополнительно зарабатывать.

В качестве заключения нужно отметить, что цепь является важным устройством каждой бензопилы. Она нуждается в регулярной заточке, и чем дольше не подтачивать зубья, тем быстрее придет время замены устройства

Немаловажно понимать, что работа на инструменте с тупыми зубцами дает большую нагрузку на двигатель

https://youtube.com/watch?v=UIxoHC6MIL8%3F

Публикации по теме

Особенности правильного выбора бензопил

Какие бывают триммеры и что лучше выбрать плюсы и минусы

Как выбрать масло для бензопилы – полезные рекомендации

Инструкция как косить бензокосой и триммером траву

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

?t=21s Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы. К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Заточка при помощи болгарки

Главное, о чем следует помнить — подобная схема заточки сопряжена с определенными трудностями, поэтому если вы в первый раз будете заниматься подобным делом, то вы рискуете нанести ещё больший вред бензопиле, нежели восстановить ее изначальные режущие способности.

Подготовка цепи к заточке своими руками не требует снятия ее из пилы. Сама операция будет осуществляться при помощи диска диаметром 2,5 мм, который вы уже использовали. Так вы сможете выполнить требования по обеспечению краям закругленной формы. Определять угол заточки следует, ориентируясь на внешние признаки зубьев. При соблюдении всех правил этой процедуры, вы сможете добиться того, что цепь сможет хорошо работать еще в течение 4-7 заточек.

Заточка цепи этим способом очень проста, да к тому же не потребует с вашей стороны никаких финансовых затрат. Вы сможете быстро обработать зубья при условии, что обладаете необходимыми навыками в подобном деле.

Если перед вами возникла задача по заточке цепи бензопилы, то вы можете воспользоваться любым из вышеописанных методов. Однако вне зависимости от вашего выбора вам следует помнить о соблюдении техники безопасности. Работа по заточке цепи бензопилы должна проводиться исключительно в защитных очках и рукавицах.

№7 – ДИОЛД МЗ-0,13

Цена: 1600 рублей

Простой в эксплуатации, легко настраиваемый и совершенно не шумный девайс. Компактные габариты и отличная функциональность делает данный аппарат любимцем публики, при самой скромной скорости и мощности в нашем рейтинге, негативных оценок прибор в интернете практически не получил. Главное четко понимать, чего вы ждете от устройства, если вам просто нужно изредка затачивать свою пилу – вариант отличный.

Есть минимальные проблемы со сборкой – все-таки перед нами Китай, но это мелкие люфты на качестве работы сказываются незначительно. При учете того, сколько девайс стоит – это настоящая находка.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.
