Полотно для ножовки по металлу. Как выбрать и как поставить?

Конструктивные особенности ножовки по металлу

Конструкция устройства достаточно простая. Ручная ножовка по металлу имеет вид дуги С-образной формы, между двумя краями которой закрепляется (натягивается) полотно. Состоит инструмент из сменного полотна и специальной удерживающей рамки. Ключевая часть ножовки и её основной рабочий элемент – это полотно с зубьями.

Каждый элемент ножовки имеет свои характеристики и особенности:

• Рукоятка – выполняет основную роль при работе, особенно, что касается комфорта при удерживании на протяжении длительного времени. Лучшими среди всех типов рукояток считаются двухкомпонентные, которые оснащаются специальными резиновыми вставками. Ручка может размещаться сбоку или в верхней части ножовки. Верхнее расположение ручки (модели без громоздкой рамы) понадобятся при работе в тяжело доступных местах или для выполнения кропотливых типов работ.

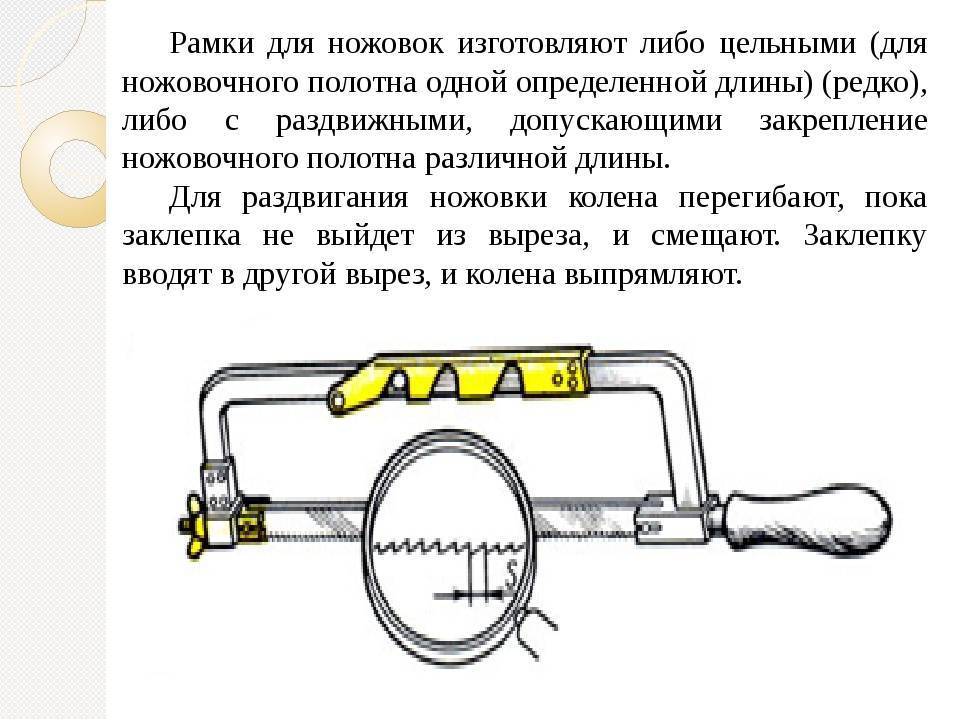

• Рама – при помощи неё крепится полотно. Рама может изготавливаться из различного рода материалов. При необходимости распила твёрдых заготовок рама может быть сделана из композитов высокой прочности. Конструкция рамы зависит от условий работы. Так при распиле металла в плохо доступных местах используется ножовка с регулировкой угла наклона полотен либо короткой рамой. Рамка может быть цельной или раздвижной. Предпочтение обычно отдаётся раздвижным рамкам, так как в их устройстве существует возможность крепления ножовочных полотен.

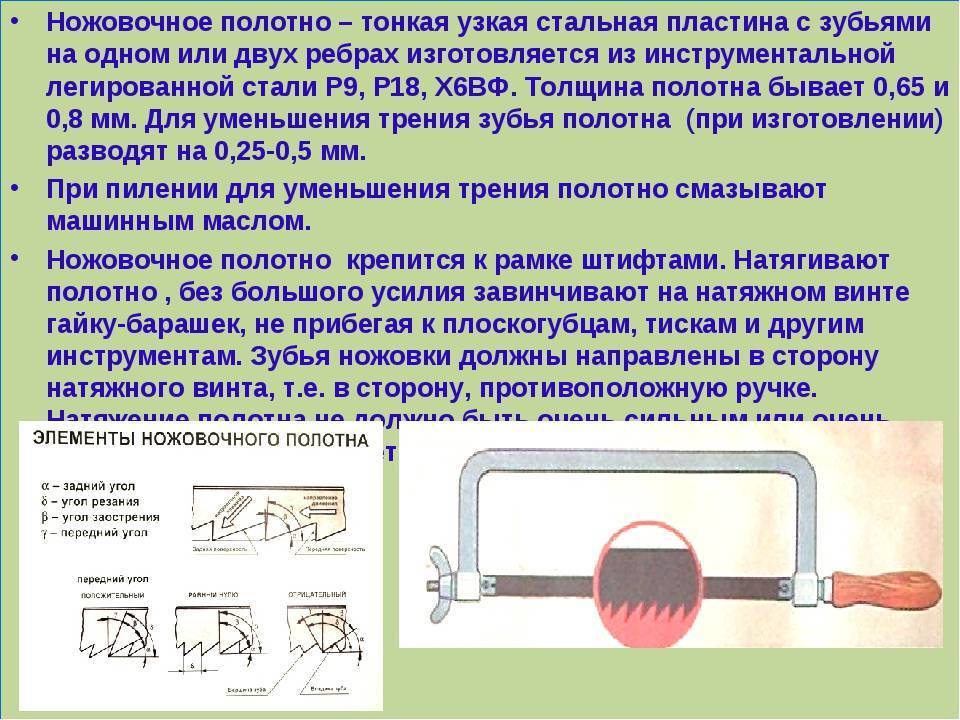

Полотно – это тонкая лента из твёрдых видов стали. Является наиболее хрупкой и тонкой частью ножовки

Поэтому при работе необходимо быть предельно аккуратными и внимательными, уделяя особое внимание деталям для крепежа. Невнимательность может привести к поломке и так хрупкого полотна

На кромке полотен наносятся зубья (резцы) клиновидной формы

Осуществляя выбор ножовки, следует учесть немаловажный показатель – наличие закалки зубьев полотна. Это способно значительно продлить срок работы пилы и увеличить её производительность при обработке твёрдых материалов с высокой степенью жёсткости. При обработке жёстких металлических изделий применяют полотна с маленькими зубьями, а для мягких – с крупными зубьями. Полотна для ножовок выпускаются из разных материалов. Выбирать лучше биметаллические (окрашиваются в любой цвет) или калёные полотна (из никелированной нержавейки с зубьями – тёмный окрас говорит о степени их закалки). Полотна закрепляются в рамке таким образом, чтобы его зубья были расположены в направлении противоположной стороны от ручки

На кромке полотен наносятся зубья (резцы) клиновидной формы. Осуществляя выбор ножовки, следует учесть немаловажный показатель – наличие закалки зубьев полотна. Это способно значительно продлить срок работы пилы и увеличить её производительность при обработке твёрдых материалов с высокой степенью жёсткости. При обработке жёстких металлических изделий применяют полотна с маленькими зубьями, а для мягких – с крупными зубьями. Полотна для ножовок выпускаются из разных материалов. Выбирать лучше биметаллические (окрашиваются в любой цвет) или калёные полотна (из никелированной нержавейки с зубьями – тёмный окрас говорит о степени их закалки). Полотна закрепляются в рамке таким образом, чтобы его зубья были расположены в направлении противоположной стороны от ручки.

Конструктивные особенности инструмента влияют главным образом лишь на удобство в использовании ножовки. Скорость пропила, и качество выполненных резов зависит в основном от ножовочных полотен.

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

• Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
• Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
• Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

• Марки Х6ВФ.
• Марки В2Ф.
• Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

• Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
• Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
• Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Как правильно выбрать полотно для ножовки по металлу

Пильное оборудование в виде расходных материалов для ручных ножовок нужно выбирать, опираясь на такие показатели:

Тип инструмента. Ножовки по металлу бывают разными, поэтому перед тем, как купить ножовочное полотно, нужно измерить расстояние между фиксаторами корпуса инструмента. Если инструмент имеет опцию регулировки каркаса, тогда покупать можно любой длины гарнитуру
Прочность обрабатываемого материала — если планируется пиление мягких видов стали, как алюминий, медь, латунь и прочие, то нет необходимости покупать дорогие полотна, ведь с такими заготовками справятся углеродные устройства низкой твердости. В качестве основного материала, из которого изготавливается оснастка, является сталь типа Х6ВФ для отечественных и HCS для зарубежных. Если нужно разрезать более прочные материалы, как сталь, чугун и т.п., тогда применяется оснастка из быстрорежущих сталей
Толщина металла, который подлежит обработке, а также качество разрезаемого шва

Здесь внимание нужно обратить на TPI — количество зубьев на один дюйм. Здесь все просто — если необходимо получить качественный шов при распиливании тонких заготовок, то выбирать нужно оснастку, которая имеет величину TPI равную более 24

При этом продолжительность пиления материала увеличивается в несколько раз. Если качество реза не главное, а важней скорость достижения результата, тогда выбирать можно полотна с TPI менее 24 зубьев на дюйм. Чем больше зубьев на полотне, тем выше показатель TPI
Разводка зубьев — рассматриваемые устройства имеют соответствующее отклонение, которое влияет на скорость получения результата, а также толщину пропила. ГОСТ Р 53411-2009 регламентирует, что полотна выпускаются трех видов разводки: с отклонением по каждому зубу, через один зуб и по двум смежным через неразведенные звенья. Визуально выявить величину разводки звеньев практически невозможно. Для варианта разводки звеньев «по двум смежным через один» величина отклонения не превышает 0,15-0,25 мм. Для остальных случаев величина расхождения составляет от 0,6 до 0,9 мм. Измерить величину разводки можно при помощи электронного штангенциркуля, только при этом выявляемая величина будет в 2 раза больше, чем указано выше

Это основные параметры, которые нужно учитывать, чтобы выбрать грамотно механическое полотно под свой инструмент. Так как цена на устройство относительно невысокая, то можно купить набор устройств из разных материалов, и испытать их в действии. Поможет сделать правильный вывод при выборе полотен для ручной ножовки видео ниже.

Срок службы рассматриваемых устройств зависит от такого параметра, как тип покрытия. Наличие покрытие позволяет увеличить долговечность. Производители покрывают расходники для ручных пил химическими оскидными примесями, а также нитроэмалевым составом типа НЦ-25 и НЦ-132. Нитроэмалевое покрытие менее качественное, так как при увеличении нагрузки, возникают трещины.

Это интересно! Равномерность развода звеньев играет важную роль в процессе резки металла. Особенно это актуально для высококачественной продукции, равномерность разводки зубьев на которой должна быть не более 45% от параметров шага на длине 10 мм. Используя микрометр, можно произвести замер равновысокости зубцов, величина которых не должна быть более 0,1-0,15 мм.

Применение ножовки по металлу с высококачественным полотном актуально сегодня в следующих случаях:

• Когда предстоит распилить водопроводную трубу, которая находится под давлением, например, для врезки тройника. Пользоваться электроинструментом в таком случае опасно, поэтому в ход берется ручная пилка
• При резке пластиковых заготовок. Применение болгарки и прочих электроинструментов приведет к оплавлению материала, поэтому актуально использовать ручную ножовку
• Когда отсутствует электричество или работы выполняются вдали от электричества

Из этого перечня видно, что важно всегда иметь в арсенале не просто ножовку, но и сменные полотна для нее, что позволит воспользоваться соответствующей гарнитурой в зависимости от поставленной задачи

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

• Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
• Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
• Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

• Марки Х6ВФ.
• Марки В2Ф.
• Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

• Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
• Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
• Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Советы по эксплуатации

Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.

Метод установки зависит от конструкции крепежной системы инструмента. Если головки оснащены прорезями, то полотно вставляется прямо в них, немного натягивается при необходимости, фиксируется штифтом.

Чтобы было легче вставить пилку в зажимную головку, можно предварительно элемент смазать техническим маслом. При возникновении резкой нагрузки на пилку придется периодически осматривать крепление, проверять степень затянутости штифта, чтобы полотно не выпало из фиксатора во время процесса распила изделия.

Установка режущего изделия в ножовку рычажного типа производится методом выдвижения рычага, надевания полотна, возвращения рамки инструмента в исходное положение.

Корректно натянутое полотно при щелчке пальцев по поверхности пилки издает легкий звон и небольшие вибрации. Категорически запрещается применять во время натяжения пилки плоскогубцы или тиски. Незначительный перекос или изгиб приводит к повреждению режущей кромки пилки или ее полной поломке.

Установка односторонних полотен требует предельного внимания из-за направления режущих элементов. Крепить пилку нужно так, чтобы зубцы смотрели по направлению к ручке оборудования. Поступательные движения при распиле изделий выполняются от себя. Не рекомендуется ставить полотна зубцами в противоположном направлении от ручки, это не позволит произвести запланированную работу и приведёт к застреванию пилки в материале или поломке полотна.

Полотна по дереву конструктивные характеристики

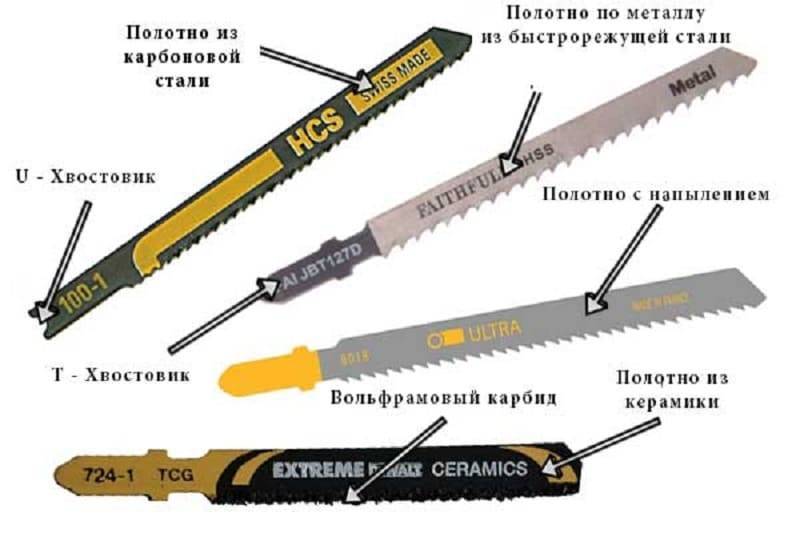

Одними из самых популярных пилок для сабельных ножовок являются насадки по дереву. Главное отличие таких насадок — наличие маркировки с обозначением HCS. Эта маркировка означает тип стали, из которого изготовлена насадка. HCS — это высокоуглеродистая легированная сталь, из которой изготавливаются пилки для распила древесины (причем мягких и твердых пород), ДСП, фанеры, ДВП, резины и даже пластика. Для конкретных распиливаемых материалов применяются соответствующие полотна, отличающиеся по конструкции зубьев.

Производители выпускают полотна длиной до 400 мм. Если планируется пилить древесину, в которой могут попадаться гвозди и прочие виды металлических креплений, то лучше использовать пилки по дереву с карбоном. Наличие карбона повышает не только надежность, но и долговечность насадки, однако и цена их в 1,5-2 раза выше обычных углеродистых материалов. Насадки по форме рабочей части или высоте профиля бывают трех типов:

1. С переменной высотой профиля — когда часть возле хвостовика шире, чем торец. Применяются такие насадки тогда, когда не важна ровность реза, а наоборот, когда необходимо сделать криволинейных надрез материала
2. С одинаковым профилем — отличаются высокой стабильностью при пилении материала. Стабильность заключается в том, что пилка не вибрирует в процессе работ, а значит рез получается ровным
3. Для фигурного реза используются специальные полотна с одинаковой тонкой формой рабочей части

Зубья на насадках бывают разного размера, а также с переменным, постоянным, широким и узким шагом.

• С широким шагом — используется полотно для распиливания твердотельной древесины, имеющей большую толщину
• С крупными зубьями — предназначены для распиливания древесины вдоль волокон. Самые крупнозубые имеют 3 зубца на 1 дюйм (TPI). Чем больше размер зубьев, тем соответственно выше производительность работ такой насадкой
• С мелкими и крупными чередующимися зубьями или переменным шагом — когда пиление осуществляется поперек волокон, в том числе для распила влажной (мокрой) волокнистой древесины
• С постоянным шагом — для распила однородной древесины и материалов
• С узким шагом — применяются для пиления пластика, а также древесины с металлическими крепежами, когда необходимо обеспечить аккуратный и ровный рез
• С надписью «Demolition» — предназначены для проведения демонтажных работ. Они отличаются толщиной и более прочной конструкцией

Сабельная пила с полотнами по дереву применяется не только при выполнении строительных и столярных работ, но еще и пользуется успехом при обрезке садовых деревьев на дачном участке или приусадебной территории. Аккумуляторные модели сабельных ножовок заменяют сучкорезы. Популярные производители полотен DeWalt, Hitachi, Diablo, Marathon, Milwaukee и другие.

Это интересно!Полотна по дереву также изготавливаются из биметалла (двойного металла). Это увеличивает не только срок службы оснастки, но еще и эффективность, например, когда осуществляется раскрой древесины с гвоздями. Если выполняются работы по раскрою древесины с встречающимися металлическими крепежами, тогда рекомендуется использовать насадки с количеством зубьев на дюйм не менее 5-6 штук. Одним из самых популярных видов полотен для сабельных пил являются биметаллические, которые имеют обозначение BIM. Изготавливаются они с применением двух видов материалов — высокоуглеродистая и быстрорежущая сталь. Такое сочетание двух видов стали в одной насадке позволило получить пилки, обладающие такими важными достоинствами, как высокая прочность и гибкость.

Критерии выбора инструмента

Не стоит забывать о том, что следует провести выбор ножовки по металлу в соответствии с рекомендациями, так как допущенные ошибки могут стать причиной приобретения низкокачественного изделия. Даже незначительные дефекты уменьшают эксплуатационный срок. Основные критерии выбора инструмента по металлу заключаются в нижеприведенных моментах:

Форма зуба выбирается в зависимости от наклона режущей кромочной детали. В большинстве случаев при производстве создается классическая форма, так как она является универсальным вариантом.
Довольно важным параметром назовем шаг расположения зубьев. Слишком большое количество приводит к уменьшению производительности и повышению качества среза. Многие производители указывают этот параметр как один из основных, показатель может варьировать в весьма широком диапазоне.
Длина полотна выбирается в зависимости от размеров заготовки, а также самого инструмента по металлу. Этот показатель варьирует в пределе от 300 до 700 мм

На момент выбора следует уделять внимание тому, чтобы на поверхности не было существенных дефектов. Даже после незначительного изгибания изделие должно восстанавливать свою форму.

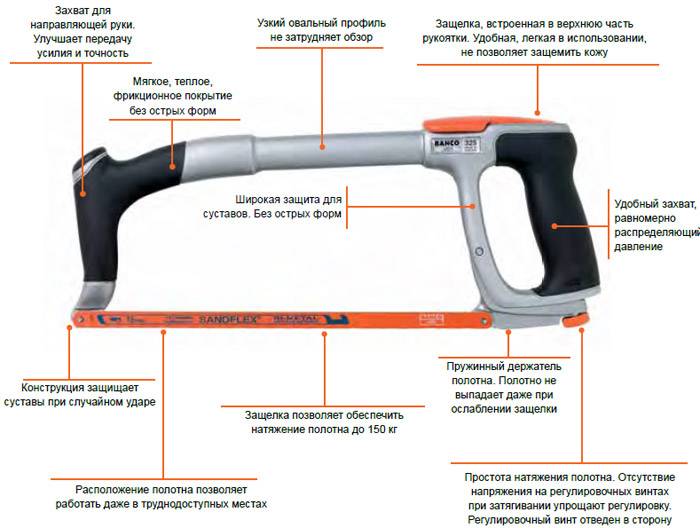

Рукоятка выполняется в самых различных вариантах исполнения

Специалисты не рекомендуют отдавать предпочтение изделиям с полой рукояткой, так как она может быстро сломаться. На момент выбора рекомендуют взять изделие в руки, оно должно быть удобным. Рукоятка в последнее время изготавливается из двух материалов, за счет комбинирования обеспечивается длительный эксплуатационный срок. Рифление на поверхности снижает вероятность соскальзывания на момент эксплуатации.
Тип применяемого материала при изготовлении основной части. Чаще всего используется сплав, характеризующийся повышенной устойчивостью к воздействию влаги. За счет этого существенно увеличивается эксплуатационный срок.
Натяжение полотна может проводится самым различным образом. От особенностей применяемого механизма во многом зависит удобство применения устройства, а также срок службы используемого полотна.
При выборе также уделяется внимание функциональности. Как ранее было отмечено, некоторые механизмы позволяют проводить наклон полотна или изменение длины режущей части.

В заключение отметим, что ножовка по металлу является базовым инструментом. Даже после появления болгарки она пользуется большой популярностью, так как может прослужить в течение длительного периода и позволяет проводить обработку труднодоступных мест. Рекомендуется отдавать предпочтение продукции известных брендов, так как она прослужит в течение длительного периода.

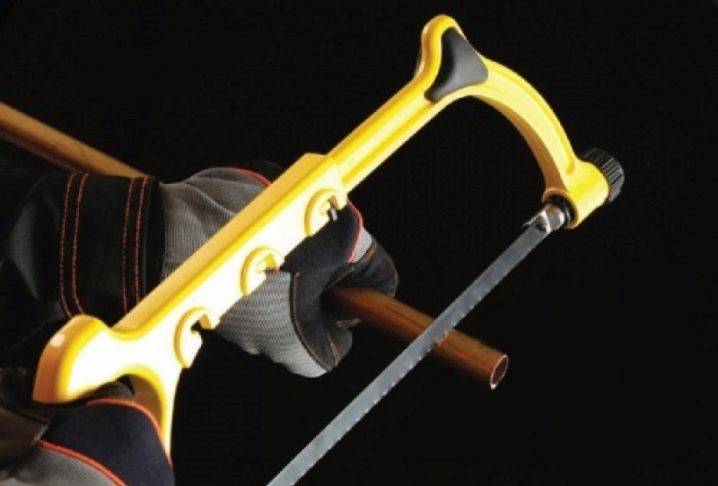

Ручная ножовка по металлу 300мм: работа с инструментом

В случае резания ручной ножовкой при работе должно быть задействовано не менее 2-3 зубьев (одновременная резка металла). Чтобы избежать защемления (заедания) в металле ножовочного полотна, зубья необходимо разводить.

Разводка зубьев выполняется, чтобы ширина разреза, который был проделан с помощью ножовки, была несколько больше толщины самого полотна. Это может предотвратить заклинивание в разрезе полотна и очень облегчает процесс работы.

Ножовочные полотна, имеющие шаг зубьев 0,8 мм (также допустим шаг 1 мм), должны обладать волнистой разводкой зубьев, то есть каждые 2 смежных зуба нужно отогнуть в противоположные стороны примерно на 0,25-0,6 мм.

Полотно для ножовки по металлу, имеющее шаг зубьев более 0,8, разводится по зубу (так называемый гофрированный развод). При таком разводе 2-3 зуба отводят влево и 2-3 – вправо. При среднем шаге один зуб отводят влево, второй – не отводят, третий – вправо. При крупном шаге отводят один зуб вправо, а второй – влево. Разводка по зубу уместна для полотен, обладающих шагом 1,6 и 1,25 мм.

Нужно, чтобы разводка ножовочного полотна завершалась на расстоянии от торца не больше 30 мм.

Тип закалки ножовочных полотен

Полотна по металлу можно классифицировать по методу закалки:

1. Полностью каленые
2. С частичной закалкой

Каждый из методов закалки хорош по-своему.

Каленое полотно по металлу меньше играет при распиле, следовательно увеличивается точность обработки. Главное преимущество каленых пил заключается в стойкости зубчатки к механическому износу. Зубья в таких полотнах долгое время не слизываются.

Конечно, в полностью каленых полотнах не обошлось без изъянов. Основным минусом таких изделий является хрупкость. С ростом твердости полотно становится все более и более ломким.

Для полотен с полной закалкой необходима ножовка с цельнолитой металлической рамой. Такие пилы практически не прогибаются в процессе обработки. Жесткая фиксация не дает пильному полотну лопаться под нагрузкой.

Частичная закалка полотна предполагает термообработку лишь одной зубчатки. То есть закалке подвергается лишь пильная кромка, это примерно 10-20% от всей поверхности полотна.

Ножовочные полотна по металлу с частичной закалкой считаются более современными. Эта разновидность полотен решает сразу 2 проблемы, которые характерны для аналогов с полной закалкой:

1. Повышенная стоимость
2. Хрупкость

Основная цель частичной термообработки заключается в том, чтобы сделать само тело полотна менее ломким. Полотна с частичной закалкой демонстрируют заметную пружинистость. Если в процессе распила полотно будет подвергнуто деформации, оно с высокой долей вероятности останется целым.

Полотна с закалкой одной зубчатки принято использовать в ножовках с телескопической, разборной или складной конструкцией. Такие пилы имеют в раме соединения, которые люфтят при рабочей нагрузке.

Из-за люфта ножовки пильное полотно по металлу подвергается нагрузкам как на скрутку, так и растяжение с прогибом. Полотна с полной закалкой при таких условиях обычно быстро лопаются, а аналогии с частичной термообработкой легко переносят побочные нагрузки.

Что еще нужно знать про виды полотен по металлу.

Рекомендации

• Безопасность. Даже профессионалам рекомендуется использовать полотна в соответствии с инструкцией в целях обеспечения безопасности при работе.
• Чтобы продлить срок службы ножовки нужно соблюдать правила эксплуатации и хранения.
• Во время работы следует протирать материал влажной тряпкой, а зубья ножовки смазывать солидолом.
• В работе всегда участвуют три зубца.
• Когда работа идёт с мягким материалом стоит протереть ножовку мылом.
• Ручной ножовкой нужно работать медленно и аккуратно, без резких движений.
• Вовремя точить полотно или заменять.
• Хорошо чистить зубья щёткой после 3ажлой работы, убирая остатки щепок.
• Не ставьте на ножовку тяжёлые предметы.

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

1. Разводка по каждому.
2. Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Особенности

Для каждого вида материала существует свое режущее полотно.

Ножовочное полотно по металлу представляет собой неширокую железную полосу с размещенными на ней тонкими зубьями. Рамы производятся снаружи схожими на буковкы С, П. Устаревшие модели рам оснащались древесными либо металлическими ручками, размещавшимися параллельно лезвию. Современные модели делаются с ручкой «пистолетного» типа.

Ножовочное полотно для работы с древесной породой – часто встречающийся столярный вариант изделия. Применяется для обработки и распила фанеры, различных по плотности древесных строй материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, с боковой стороны на полотне размещаются зубчики.

Для работы с бетоном полотно отличается более большими зубцами на режущей кромке. Обустроено напайками из твердосплавных металлов. Благодаря этому становится может быть распиливать бетонные конструкции, пеноблоки, пескобетон.

Для обработки изделий из металла используются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм размещено до 20 зубцов.

При обработке изделий из металла, владеющих разным показателем твердости, используются пилки с определенным количеством зубцов:

• угловая и другая сталь – 22 зубца;
• чугун – 22 зубца;
• закаленный материал – 19 зубцов;
• мягенький металл – 16 зубцов.

Для того чтоб пилка не застревала в обрабатываемом изделии, стоит за ранее выполнить разводку зубцов. Разглядим, по какому принципу делается разводка.

• Ширина разреза больше толщины рабочего полотна.
• Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов нужно отгибать в различные направления примерно на 0,25-0,5 мм.

• Пластинка с шагом более 0,8 мм разводится гофрированным способом. 1-ые несколько зубцов отводятся на левую сторону, последующие зубья – на право.
• При среднем шаге около 0,5 мм 1-ый зуб отводят в левую сторону, 2-ой оставляют на месте, 3-ий – в правую сторону.
• Пластинка с большим шагом до 1,6 мм – каждый зубец отводится в обратные направления. Нужно, чтоб разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

Для ручной

Ручные ножовки в среднем оснащаются одинарными полотнами 1 типа с маркировкой HCS, HM. Длина пилки находится в зависимости от длины рамки инструмента, средний показатель в районе 250-300 мм.

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах
