Приспособления для фрезера по дереву своими руками

Работа для начинающих

Лучше начинать работу сразу с изготовления конкретной детали для практического изделия. Можно попробовать фрезер в работе и просто так, посмотреть, как он работает, а потом убрать его в коробку. Но это только покажет примерные возможности инструмента, но не принесет реального результата в виде готового изделия. Потому удовлетворения от сделанной работы не будет.

Но если, сделать профиль на разделочной доске, книжной полке, рамке для фото или картины, выбрать пазы под царги (перемычки) табуретки и собрать её, результат будет очевиден.

Работу начинают с определения конкретной задачи. Далее:

Подбирается подходящая фреза (профиль, паз, паз/шип, угловое соединение и т.д.)

Фреза сажается в цангу и хорошо затягивается. Для фиксации шпинделя цанги на разных фрезерах могут быть как штырь фиксации в корпусе фрезера, так и шестигранник выше гайки цанги для фиксации ключом.

Штырь нажимают и шпиндель проворачивают, пока он не утопится в отверстие шпинделя, скрытое в корпусе. Ключом фиксируют как обычно, в таких фрезерах в комплекте есть специальный ключ.

Далее самое важное выставить фрезу на нужную глубину. Это расстояние, на которое фреза выходит снизу за пределы опорной платформы

Одна и та же фреза со сложным профилем будет выбирать разную конфигурацию, в зависимости от того, на сколько она выпущена.

• если не до конца, то будет выбирать только тот профиль, который выпущен;
• если до конца, то будет выбираться полный профиль;
• если до конца, то плюс ещё несколько мм, на заготовке будет оставаться полный профиль фрезы и полоска от углубления.

Глубина полоски будет на столько мм, на сколько фреза выпущена больше профиля.

Таким образом, одной и той же фрезой сложного профиля можно выбирать профили разной формы, в зависимости от выпуска фрезы.

Тоже касается и других фрезерных насадок. Глубина паза будет такой, на сколько выпущена за пределы опорной платформы пазовая фреза.

Глубину фрезы регулируют в следующем порядке:

1. Отпускается рычаг фиксации положения глубины. Подпружиненная платформа уходит до конца вниз. Для ориентира по глубине на фрезерах есть два приспособления:
2. Линейка со шкалами в мм и см.
3. Поворотная стойка с тремя винтами на разной высоте. Она ограничивает глубину выпуска. Поворачивая стойку, получают примерную глубину. Точная настройка проводится вкручиванием или выкручиванием винтов. Можно просто замерить глубину выпуска снизу, концом штангенциркуля или линейкой.
4. После того, как глубина выставлена, рычагом фиксации закрепляется положение фрезы.

Перед работой с деловой заготовкой лучше проверить, какая получается выборка, на ненужной заготовке. Глубина выборки может быть меньше глубины выпуска фрезы из-за неровностей обрабатываемого материала.

Любая заготовка должна быть надежно закреплена на верстаке или столе. Это обязательное условие. Крепят чаще всего струбцинами разной конструкции. При этом струбцина не должна мешать проходу фрезера. Если заготовка узкая и струбцина будет мешать в любом случае, заготовку отрезают с запасом длины. Зажимают заготовку за ненужные концы. На них не будет профиля, но они не нужны и потом отпилятся.

Важно выбрать направление движения. Ножи фрезы должны вращаться режущей кромкой навстречу заготовки

При этом возникает некоторое сопротивление. Если фрезер движется наоборот, то фреза, как колесо, будет перемещать его. Даже если сильно удерживать инструмент, то он будет прыгать и перемещаться рывками, оставляя неровный профиль.

Пазы эллиптической и округлой формы

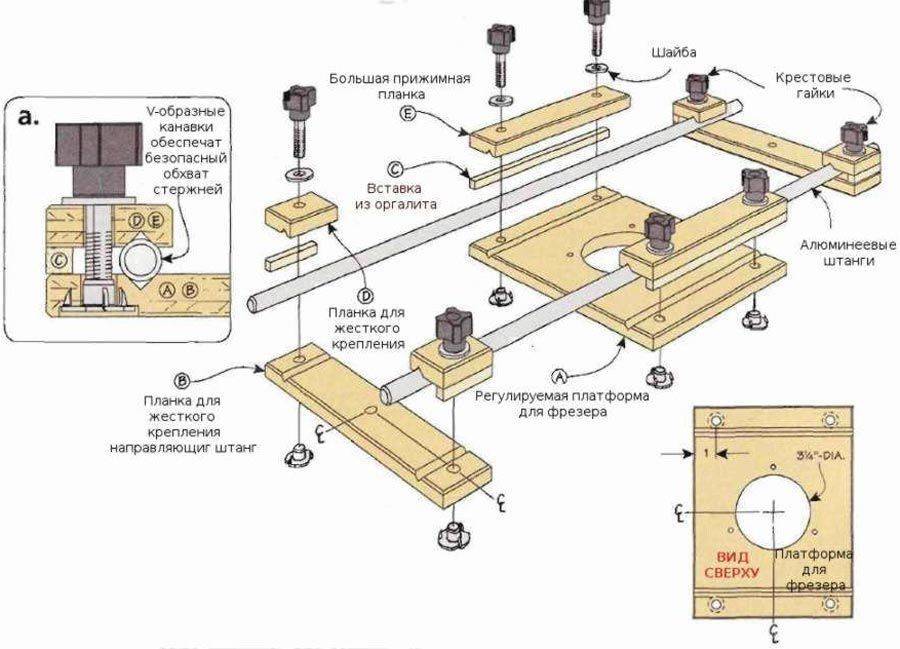

Для вырезания пазов в форме эллипса или круга ручным фрезером применяют циркулярные приспособления. Простой циркуль для фрезера можно сделать из штанги, конец которой соединяется с основанием инструмента, а второй оснащается штифтом или винтом. Для получения круга штангу вставляют в отверстие, которое служит центром, а потом по контуру формируется паз.

Такая оснастка достаточно распространена и часто идёт в комплекте с фрезером. С её помощью удобно вырезать фигурные пазы с разными радиусами. А когда требуется получить отверстия небольшого диаметра, применяют другую оснастку. Её особенностью является то, что штифт, который устанавливает в центр заготовки, располагается под инструментом.

• Конструкция такого циркуля включает в себя:
• Основание, которое фиксируется на обрабатываемом материале с помощью винтов или вакуумных присосок.
• Две штанги.
• Два башмака, которые одеваются на направляющие.
• Кронштейн, соединяющий фрезер и приспособление.

С помощью отверстий в кронштейне опорная плита оснастки легко выставляется на одном уровне с инструментом. Если фрезеруется круг, то используют только один башмак, а для овала применяют оба. Вырезы, сделанные с помощью такого дополнения, отличаются более высоким качеством, чем если бы были выполнены ленточной пилой или лобзиком.

Что необходимо для фрезера

Инструмент используют для выполнения разных операций: торцевания, вырезки пазов и отверстий, в т.ч. в криволинейных поверхностях.

Параллельный упор для выполнения резов

Ввиду частого применения этим изделием комплектуют все ручные фрезеры. Оно позволяет вести инструмент вдоль базовой поверхности, в роли которой чаще всего выступают:

• край стола;
• боковая грань заготовки;
• направляющая рейка.

Упор состоит из следующих частей:

1. Металлических стержней. Вставляются в специальные отверстия на фрезере.
2. Стопорного винта. Зажимает стержни в отверстиях.
3. Винта точной регулировки. С его помощью выставляют расстояние между режущей кромкой инструмента и базовой поверхностью.
4. Опорных накладок. Это главная часть упора: при выполнении операции она скользит вдоль базовой поверхности.

Параллельный упор позволяет вести инструмент вдоль базовой поверхности.

Для выполнения криволинейных резов между базовой поверхностью и упором кладут брусок с округлой или угловой выемкой на одной стороне. Его ориентируют так, чтобы прямой край был прижат к опорным накладкам

Данный метод не предусматривает прочной фиксации инструмента, поэтому действуйте им с осторожностью

Направляющие шины

Такую оснастку применяют в ситуациях, когда инструмент нужно перемещать прямолинейно под углом к кромке заготовки. Направляющая может быть оснащена дополнительными конструктивными элементами:

1. Разметкой и фиксаторами. Их используют для фрезеровки нескольких отверстий с равным шагом.
2. Адаптером (башмаком). Перед выполнением операции фрезер прикручивают к этой детали; она заделана в направляющую так, что может скользить вдоль нее.
3. Зажимами для крепления к верстаку или заготовке. За их отсутствием применяют струбцины.

Копировальные кольца и шаблоны

Копировальное кольцо представляет собой втулку, которую ввинчивают в подошву фрезера или прикручивают к ней так, чтобы режущий инструмент находился внутри. Это приспособление применяют совместно с шаблонами. Гильзу ведут вдоль кромки лекала, вследствие чего фреза повторяет его очертания.

Копировальные кольца – втулки, которые ввинчивают в подошву фрезера.

Чем ближе диаметры режущего инструмента и кольца друг к другу, тем точнее паз повторяет форму шаблона. Но гильза не должна касаться фрезы. Если их диаметры сильно отличаются, лекало вырезают с поправкой на эту разницу.

Шаблон крепят к заготовке струбцинами или двусторонним скотчем.

Циркуль

Данное устройство предназначено для вырезания паза по кругу или эллипсу. В самом простом исполнении представляет собой узкую пластину со сквозным каналом посредине. В него продет штифт с фиксирующим винтом.

Одним концом пластину крепят к фрезеру. Далее на нужном расстоянии фиксируют штифт и вставляют его в отверстие, выступающее центром будущего круга.

Более удобна в эксплуатации конструкция с 2 «ножками», напоминающая школьный циркуль.

Если радиус окружности, вдоль которой нужно вырезать паз, меньше половины ширины фрезера, используют другое изделие. Его прикручивают к подошве инструмента винтами.

Циркуль предназначен для вырезания паза по кругу.

Для фрезерования вдоль эллипсовидной или овальной траектории используют механизм с такими компонентами:

1. Крепежным винтом или присоской для фиксации на заготовке.
2. Двумя пересекающимися направляющими с башмаками.
3. «Ножками».
4. Кронштейном для крепления фрезера.

Насадки и шипорезные приспособления

Фрезер позволяет быстро выполнить конструктивные элементы для соединения шип-паз. Для этого тоже используют специальные приспособления. Среди них наиболее практичны универсальные – способные выполнять паз с профилем «ласточкин хвост», прямой, Т-образный и т.д. У них имеется копировальное кольцо и шаблон, в котором оно двигается.

Для быстрого и качественного фрезерования пазов

Существуют насадки, позволяющие вырезать фрезером пазы на узких гранях, например под дверные петли или элементы замка. Изделие состоит из пластины (ее прикручивают к инструменту) и 2 направляющих стержней, между которыми помещают заготовку. При необходимости вырезать паз со смещением от срединной линии на соответствующий штырь надевают втулку нужного диаметра.

Существуют насадки для быстрого и качественного фрезерования пазов.

При отсутствии насадки по обе стороны от заготовки крепят бруски, так чтобы грани всех 3 элементов лежали в одной плоскости. В результате узкая поверхность превратится в широкую, что позволит вырезать паз с помощью параллельного упора.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Вырезание пазов на узких поверхностях

Домашний мастер часто сталкивался с необходимостью вырезания пазов для дверного замка или петель. Как правило, для этого использовалось долото и дрель. Но эту процедуру можно осуществить значительно быстрее и легче, если применять фрезер со специальной оснасткой. Такая конструкция позволяет легко создавать пазы на узких поверхностях и представляет собой плоскую основу, крепящуюся на инструмент.

Основное требование к данной конструкции: штыри должны находится по центру обрабатываемого материала. Если это условие было соблюдено, то паз будет находиться строго посередине. Чтобы сместить направление обработки, достаточно одеть втулку необходимого размера на один из штырей. При использовании такой насадки необходимо следить, чтобы её края плотно прижимались к бокам в процессе обработки.

Если нужно вырезать паз на узкой поверхности, а необходимой оснастки нет, то эта проблема решается при помощи двух досок. Они крепятся с обеих сторон изделия в одну плоскость. А сам электроинструмент фиксируется параллельным упором.

Применение такой насадки для фрезера под дверные петли позволяет:

• Сделать максимально точную выемку не затратив много усилий.
• Минимизировать возможность появления ошибки, вероятность которой очень высока без использования шаблона.

От теории к практике: изучаем принцип работы фрезерных станков по дереву

Самую большую сложность для начинающего «самодела» представляет создание вращающейся фрезы. Лучший станок – тот, который сможет обрабатывать дерево, как по прямому, так и по кривому контуру

Здесь важно правильно выбрать и закрепить саму ножевую головку, которая является главным рабочим органом фреза. Она фиксируется на шпинделе, который расположен на валу электродвигателя

Чаще всего эта деталь располагается вертикально. Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках.

Готовые ручные фрезы удобны в работе, однако, не слишком дешёвые. Впрочем, создать подобную машину можно из подручных средств

Такие аппараты имеют простое устройство. В корпусе спрятаны ключевые узлы и элементы. Движущую силу обеспечивает мотор. Он «прячется» в корпусе и фиксирует держатель для переходников или цанг, в которые вставляются и фиксируются различные по диаметру фрезы.

Однако далеко не каждый мастер будет удовлетворён ручным резаком

Для выполнения более сложных задач лучше обратить внимание на стационарные фрезерные станки

Фрезером можно не только работать с плоскими поверхностями, но и создавать выемки и пазы

В отличие от ручного способа, изделия, обработанные электрическими станками, выглядят намного эффектнее. Да и существенно экономится время. Отдельно стоит сказать о платформе, которая, как правило, выполнена из металла. Она может крепиться штангами к корпусу отдельно. Нижняя часть имеет плиту скольжения из гладкого материала – это поможет инструменту плавно идти от точки к точке.

Важный параметр — устойчивость платформы. Лучше, если она будет выполнена из литого (у дорогих моделей) или штампованного (у бюджетных вариантов) материала. Это обеспечит лучшее прилегание к поверхности. Погружные модели считаются более профессиональными, они помогут создавать не только выемки, но и вытачивать пазы и отверстия нужной формы и глубины.

Мощность фрезера прямо пропорциональна весу аппарата

Это важно учитывать при выборе ручного инструмента

Топ-10 лучших бюджетных ручных фрезеров по дереву для дома

Если фрезер по дереву в домашних условиях требуется нечасто, то покупать дорогостоящую модель нет смысла. В бюджетном сегменте есть несколько надежных и удобных в применении приборов.

Bosch POF 1200 AE

Недорогой вертикальный агрегат 1,2 кВт поддерживает до 28000 оборотов в минуту. Выполняет пазы на глубину 55 мм, оснащен регулятором скорости и защитой мотора.

Купить ручной агрегат для обработки дерева Bosch можно от 5700 рублей Плюсы

• система поддержания скорости;
• плавный пуск;
• масса 3,4 кг.

Минусы

• нет фиксации для кнопки старта;
• отсутствует подсветка.

Мне нравится11Не нравится5

Интерскол ФМ-40/1000Э

Агрегат 1,1 кВт для домашнего использования обладает ходом насадки 44 мм. Отличается невысокой ценой и малым весом, развивает скорость до 25500 оборотов.

Купить Интерскол ФМ-40 можно от 3800 рублей Плюсы

• небольшая масса;
• есть плавный пуск;
• не люфтит.

Минусы

• неудобная кнопка пуска;
• может заклинивать при движении по направляющим.

Мне нравится11Не нравится5

Калибр Мастер ФЭ-1300/8М+

Недорогой бытовой прибор подходит для пропиливания пазов, глухих и сквозных отверстий. Обладает ходом 50 мм, выполняет до 30000 вращений, есть регулировка оборотов.

Купить ручной фрезер Калибр можно от 3700 рублей Плюсы

• высокая точность при работе;
• удобные рукояти;
• адаптер для пылесоса в комплекте.

Минусы

• нет плавного хода;
• отсутствует поддержка постоянной скорости;
• нет сменных фрез.

Мне нравится11Не нравится5

Sturm ER 1112

Ручной прибор комплектуется шестью насадками и кейсом для переноски и хранения. Размер цанги составляет 8 мм, максимальная скорость — 34000 оборота.

Купить Sturm ER 1112 можно от 5600 рублей Плюсы

• есть плавный пуск;
• хорошая комплектация;
• масса 3,8 кг.

Минусы

• нет подсветки;
• не предусмотрено поддержание оборотов;
• нет патрубка и адаптера для пылесоса.

Мне нравится11Не нравится5

Энкор ФМЭ-850/8Э

В обзоре ручных фрезеров по дереву с ценами нужно отметить недорогой прибор для расточки углублений, отверстий и пазов. Агрегат оснащен функцией стабилизации оборотов и плавным пуском. Мощность составляет 850 Вт, ход фрезы — 30 мм.

Совет: использовать агрегат можно в качестве прямошлифовального инструмента.

Купить ручной фрезер ФМЭ-850 можно от 4300 рублей Плюсы

• небольшой вес;
• параллельный упор в комплекте;

Минусы

• малая мощность;
• нет подсветки;
• в комплекте нет сменных фрез.

Мне нравится11Не нравится5

Фиолент МФ3-1100Э

Российский ручной фрезер для столярных работ оснащен регулировкой оборотов, обладает ходом 82 мм. Совершает до 30000 вращений за минуту, поставляется в комплекте с двумя направляющими и четырьмя втулками.

Цена Фиолент МФ-3 стартует от 3300 рублей Плюсы

• длинный кабель 2 м;
• есть встроенный патрубок пылеотсоса;
• масса 2,7 кг;
• надежная сборка.

Минусы

• нет поддержания скорости оборотов;
• не предусмотрена подсветка;
• нет плавного пуска.

Мне нравится11Не нравится5

Энкор ФМЭ-1200/8Э

Ручной агрегат с ходом 40 мм действует на скорости до 30000 оборотов. В комплекте поставляются подвижная шкала, параллельный упор и копир, а также цанги разных диаметров — на 6 и 8 мм.

Приобрести Энкор ФМЭ-1200 можно от 4600 рублей Плюсы

• электрический шнур 2,5 м;
• есть плавный пуск и поддержание стабильных оборотов;
• богатая комплектация.

Минусы

• масса 4 кг;
• нет адаптера и патрубка для пылеудаления;
• не предусмотрены сменные фрезы.

Мне нравится11Не нравится5

Elitech Ф 1355Э

Ручной фрезер с ходом 55 мм комплектуется цангами на 8 и 6 мм и встроенным патрубком для отвода пыли. Поддерживает настройку оборотов, развивает скорость до 28000 вращений.

Цена Elitech Ф 1355Э стартует от 5000 рублей Плюсы

• небольшой вес 3,7 кг;
• есть сменные цанги;
• позволяет удалять пыль непосредственно при работе.

Минусы

• нет запасных фрез;
• не предусмотрены плавный пуск и поддержка оборотов;
• нет кейса.

Мне нравится11Не нравится5

Wortex MM 5013-1 E

Недорогой аппарат 710 Вт развивает скорость до 30000 вращений. Рабочий ход составляет всего 22 м, диаметр цанги равен 8 мм. Устройство поддерживает настройку оборотов, комплектуется направляющей рейкой и защитным ограничителем.

Купить ручной фрезер Wortex MM можно от 3600 рублей Плюсы

• невысокая стоимость;
• минимальный вес 1,4 кг;
• возможность настройки скорости.

Минусы

• уровень шума 108 дБ;
• малая мощность;
• небольшая глубина фрезерования.

Мне нравится11Не нравится5

Makita 3709

Удобный агрегат для обработки дерева с ходом 40 мм поставляется с двумя ключами, параллельным упором и контуром. В наборе предусмотрены цанга 6 мм и запасная фреза.

Стоимость ручного фрезерного аппарата Makita начинается от 5700 рублей Плюсы

• масса 1,5 кг;
• хорошая комплектация;
• высокая скорость.

Минусы

• нет регулировки оборотов;
• не предусмотрены плавный пуск и поддержание скорости;
• нет подсветки.

Мне нравится11Не нравится5

Электроножовка

Если надо вырезать деталь округлой формы и пропилить в заготовке круглое отверстие, то электроножовка — самый подходящий инструмент. С ее помощью вы сэкономите силы и время, поскольку у такой пилы большие преимущества перед ручной. Так, полотно электроножовки более узкое, что обеспечивает повышенную маневренность. Далее, у нее сменные полотна с различными зубьями, что позволяет обрабатывать заготовки любого типа, то есть древесину, фанеру, древесно-стружеч-ную плиту (не случайно инструмент называют также электролобзиком).

Чтобы выпилить участок внутри заготовки, для ручной ножовки сначала просверливают отверстие. Но если у вас электроножовка, то это делать не обязательно. Инструмент подносят к заготовке с небольшим наклоном вперед и в такой позиции включают. Пила сама пропилит отверстие. Только не надо слишком давить на корпус — это может привести к поломке полотна пилы.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

• вертикальный – верхнего типа;
• ламельный;
• кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Направляющие с конфигурациями

Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.

Недостатки рельсов на шариках:

1. Места крепления должны быть прямолинейными и без всяких шероховатостей.
2. Трудный процесс монтирования на станок.

В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.

Механические приспособления

Существует несколько видов стандартных приспособлений для ручного фрезера, применяемых для выполнения разных задач. При желании сделать их самостоятельно не составит особых трудностей, если знать особенности конструкции.

Параллельный упор

Эта оснастка дает возможность выполнения аккуратных прямых, фигурных резов. В большинстве случаев она идет в комплекте с основным инструментом.

Параллельный упор состоит из:

• направляющих штанг, вставляемых в корпус;
• стопорного винта для фиксации штанг;
• опорных накладок;
• настроечного винта для создания пространства между болванкой и осью.

В качестве направляющей для фрезера подойдет ровная кромка детали, параллельно которой он и будет передвигаться. В качестве упора лучше выбрать продолговатый предмет, прикрепленный штангой, а лучше двумя.

Сначала нужно сделать контрольный паз, а затем измерять длину до него от края заготовки и обозначить нулевую отметку. Передвигая упор, следует определить нужное расстояние и провести точно рез.

Направляющая шина

Такая оснастка по выполнению задач схожа с предыдущим приспособлением, подходит для проведения аккуратных прямых резов. При этом можно задать любой угол направления хода.

Зафиксировать шину можно струбицами

В качестве шины следует применять линейку или длинный ровный брус, а для фиксации основы использовать присоски. Такой упрощенный вариант подойдет для выполнения несложных задач. А в случае необходимости более надежного приспособления следует к фанерной основе прибить доску. Тогда упор края базы фрезера будет приходиться на доску, а основа штанги обозначит область обработки. Приспособление можно применять, если нужно получить одинаковые фрезы.

Возможен и другой вариант изготовления направляющей шины. Его следует применять, если фрезы имеют разный диаметр. Тогда доску в роли линейки не следует прибивать к основе, а нужно ее зафиксировать зажимами. Это позволит при необходимости менять расстояние с учетом диаметра фреза от рабочей зоны.

Циркуль

Основная функция данного приспособления — вырезание круглой поверхности. Чтобы самостоятельно сделать циркуль, понадобится подготовить фанеру, саморезы, болт, деревянный барашек, гайку, а также фрезер, пилу, шуруповерт.

Алгоритм действий:

1. На фанере разметить прямоугольник 50*150 мм.
2. Подготовить отверстия для крепежных болтов 20-30 мм.
3. Проделать сквозной паз по центральной линии, чтобы осевой болт был шире его.
4. С обратной стороны площадки сделать для гайки с шайбой углубление.
5. Зафиксировать вторую гайку в деревянном барашке.
6. Собрать центральную ось.
7. В качестве шпильки поставить болт нужной длины, удалив предварительно шляпку.

Циркулем можно сделать овальные, круглые резы

Копировальная втулка

Это приспособление для фрезера необходимо, когда следует вырезать одинаковые детали на разных заготовках, а также для формирования сложного рисунка.

Для изготовления копировальной втулки следует применять сталь, которая рассчитана на прикладные усилия. В этом случае диаметр оснастки должен быть шире, чем фрезы. Ведь при вырезании рисунка внутри шаблона он будет меньше, а по внешним контурам — больше.

Шаблоны

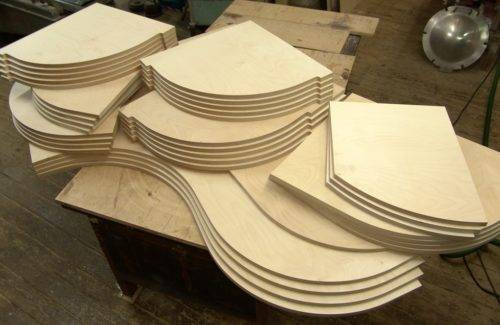

Эти приспособления используются, когда необходимо создать серию деревянных изделий.

Чаще всего шаблоны нужны для:

• сборки мебели;
• изготовления фигурных наличников;
• производства шипов;
• подготовки углублений под дверные замки, петли.

Для создания такого приспособления своими руками достаточно распечатать на принтере трафарет, а затем перенести его на материал и вырезать. Но, чтобы шаблоны не утратили свою функциональность при эксплуатации, рекомендуется их делать из пластмассы, текстолита, металла, многослойной фанеры.

Шаблоны можно оснащать также подшипником или кольцом

Насадки, шипорезные приспособления

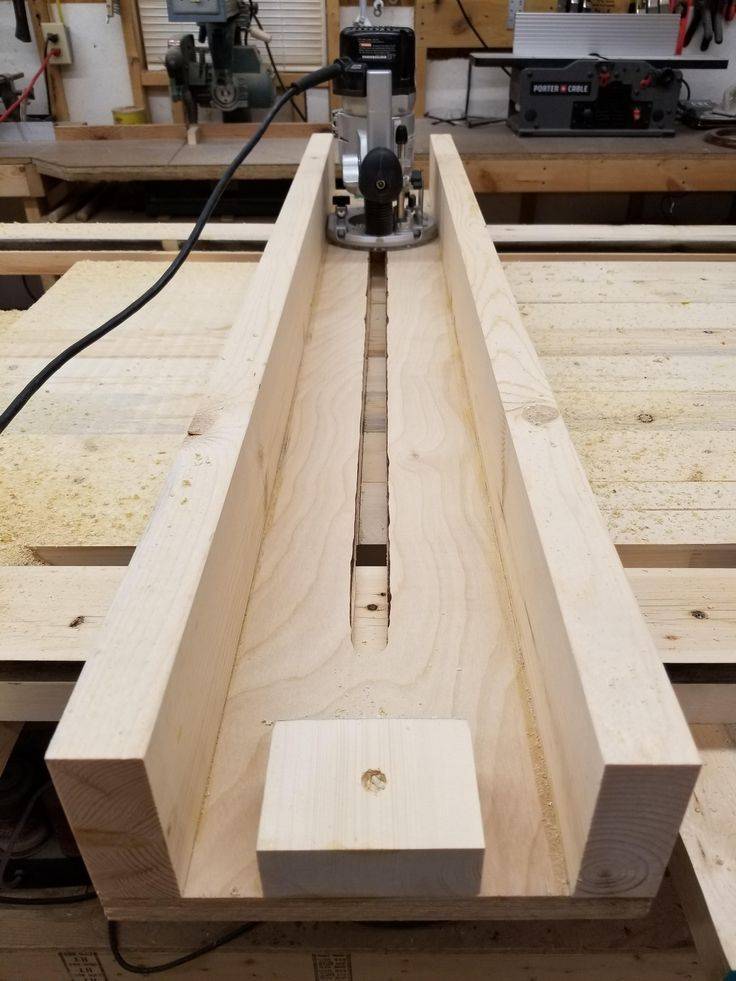

Применение специальных насадок позволяет улучшить качество пазов. Приспособления имеют разной формы основания. На них установить два штыря для обеспечения прямолинейного движения. Располагать их нужно на одном уровне с центром фрезы. В этом случае паз будет находиться по центру торца.

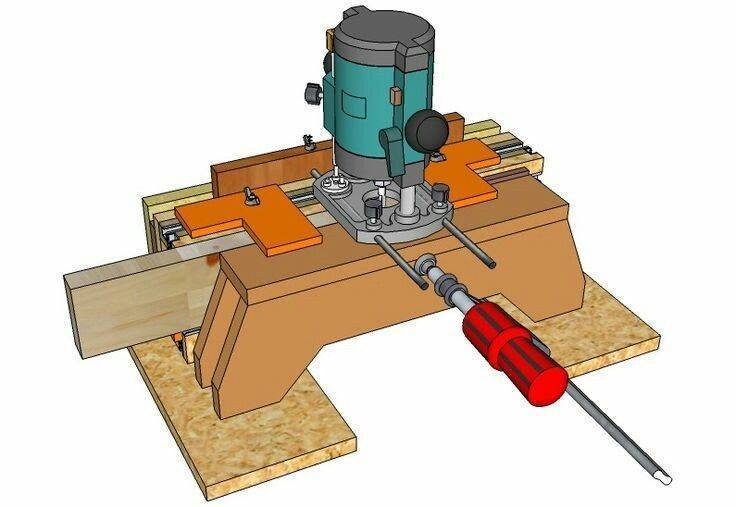

Также существуют специальные шипорезные оснастки для фрезера, состоящие из:

• нижних, боковых, верхних хорошо зафиксированных направляющих;
• планки, ограничивающей выборку, с одной степенью свободы.

Чтобы получить такое приспособление, нужно по краям основания поставить одинаковые вертикальные ребра с вырезами по центру. На них зафиксировать рельсы для передвижения инструмента, а для безопасности установить деревянные рейки как ограничители.

Дополнительно к фанерной основе прикрепить регулятор выборки деталей. В этом случае в качестве фиксатора может быть барашковый винт.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Направляющая шина

При обработке дерева принципно контролировать положение применяемого инструмента. Направляющая шина, так же как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории. Что остается сделать нашему клиенту фрезерные приспособления по дереву делаются так, чтобы могли применяться при выполнении определенных работ. Различительными особенностями данного приспособления именуют нижеприведенные моменты:

• Направляющие для ручного фрезера бывают варианты располагаться под хоть каким углом относительно обрабатываемой кромки. По этой причине устройство обеспечивается точное перемещение инструмента в каждом направлении в рамках горизонтальной плоскости.
• Часто проводится обработка фанеры фрезером задавшись целью получения отверстий, который расположены относительно себя с определенным шагом. Рассматриваемая конструкция содержит дополнительные элементы, которые и позволяют получить отверстия с данными параметрами.
• Для фиксации устройства применяется особенный зажим для фрезерного станка. Если в набор поставки не входят зажимы, то их есть вариант поменять обычными струбцинами.
• Некоторые модели поставляются с особенным адаптером для фрезерного стола.

Направляющая шина для фрезера

Обычная самодельная конструкция для вас понравятся изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при использовании струбцин. Для способности его было комфортно использовать есть вариант снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение изредка комфортно в процессе внедрения. Большей популярностью пользуется следующая самодельная конструкция:

• Приспособление представлено сочетанием 2-ух досок, которые расположены параллельно относительно себя и фанерного листа.
• Применяется рассматриваемая конструкция только когда, если для фрезерования употребляются фрезы похожего поперечника.
• За счет внедрения внедрения 2-ух досок существенно возрастает точность обработки и устойчивость шаблона в свое время фрезерования.

READ Чистка Карбюратора Stihl 180 Видео

Если проход, когда употребляются фрезы различного поперечника, целесообразно использовать несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться с внедрением петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается можно использовать фрезы различного поперечника.

Непосредственно они обеспечивают надежную фиксацию оснастки. В свое время работы приспособление будет прижиматься к поверхности шаблона, методом чего и обеспечивается точность обработки.
