Приспособления для болгарки

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Особенности использования болгарки

Необходимо надевать защитные очки, жесткие перчатки, защитные сапоги и пылезащитную маску. Плиточные приспособления отлично подходят для резки прямо по поверхности керамической или каменной плитки. Однако, вам будет трудно, если не невозможно сделать точные порезы для заготовки вокруг препятствий. Приспособления для старой болгарки своими руками легко справляются с этими сложными задачами.

Распил бетона болгаркой

Если вы обрезаете болт заподлицо в бетон или другой материал. Плотно прикрепите длинную сторону стойки, убедившись, что она в недвижимости. Часть заготовки, которая будет выпадать после разреза, может повредить ноги.

С помощью правильного выбранного диска ваша болгарка может использоваться для восстановления грубых краев на многих бытовых приспособлениях, включая лезвия газонокосилки, лопаты, мотыги и даже оси. После этого вы всегда можете доработать финиш с файлом мельницы.

Использовать болгарку целесообразно для работы по удалению отслаивающейся краски, сухого цемента или ржавчины из металлов. Там есть многочисленные колесные диски с проволочной щеткой, все они предназначены для различных типов зачистки, очистки и устранения заусенцев. Перед тем как совершить покупку, проверьте описание производителя.

Если у вас есть много раствора для удаления, а молоток, и долото просто не убирает его, возможно использование болгарки. Использование углового приспособления для демонтажа старого раствора приведет к большому количеству пыли. Необходима маска для пыли.

Техника безопасности при работе болгаркой

Технология работ с приспособлением предназначена для работы с различными материалами для достижения множества отделок и эффектов. Выбирая правильное режущее колесо, вы можете выполнить еще большее разнообразие домашних задач, включая полировку, буферизацию, шлифование, округление и шейпинг. Приспособления для болгарки своими руками могут существенно расширить формы применения.

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
3. Дополнительно можно соорудить механизм протяжки.
4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол

Штроборез из болгарки

На базе УШМ мощностью от 1,2 кВт изготовить приспособление для выполнения штроб (борозд) в поверхностях стен, пола и потолка несложно. Главная задача заключается в установке двух дисков на валу. Ведь именно ими прорезается канавка одинаковой ширины и глубины для укладки кабелей, проводов, труб небольшого диаметра. Не всегда величина родного вала УШМ позволяет их туда установить, да еще и на определенном расстоянии. В таком случае приходится изготавливать втулки, чтобы уже на них закрепить диски на нужную величину с использованием прокладок разной ширины. Так как защитный кожух болгарки рассчитан на один диск, то появляется необходимость в изготовлении нового защитного кожуха, который бы защищал рабочего при выполнении операции. Часто возникает необходимость снабдить такой защитный кожух патрубком для отвода пыли и мелких отходов к пылесосу. Более продвинутые умельцы УШМ устанавливают на специальные ролики (от 2 до 4), чтобы во время движения снизить нагрузку на руки и без усилий перемещать ее по поверхности. Не будет лишним узел регулировки погружения дисков в поверхность, конструкцию которого тоже необходимо продумать.

Во время проведения работ с приспособлениями на основе болгарки необходимо соблюдать технику безопасности. Они при определенных обстоятельствах могут навредить здоровью человека, стать причиной травмы и даже смертельного случая. Перед началом работ необходимо:

• надеть спецодежду и индивидуальные средства защиты (рукавицы, защитные очки, пылезащитную маску, беруши);
• проверить надежность крепления всех составляющих приспособления;
• проверить целостность электрического шнура и вилки;
• убедиться, что установлен диск необходимого диаметра, без изъянов и соответствующий выполняемой работе;
• проверить работу приспособления на холостом ходу.

• следить за тем, чтобы электрический шнур не перекручивался и не натягивался;
• не удалять отходы в процессе работы болгарки руками;
• материал, подлежащий обработке, надежно закреплять, если это предусмотрено технологией выполнения работ;
• не работать с приспособлением, если появились признаки его неисправности;
• замену диска на новый или вышедший из строя производить только после прекращения его вращения.

По окончании работы необходимо приспособление отключить от электрической сети.

На видео можно наглядно рассмотреть приспособления, где болгарка является обязательным элементом конструкции. Они помогут домашним умельцам облегчить выполнение многих операций, повысят качество и производительность труда, расширят возможности болгарки.

https://youtube.com/watch?v=nmnNd0c4zWU

Каркас

В составе простейшего каркаса есть две рамы и общая ось. Нижняя рама должна быть закреплена поверх платформы из металла либо из ДСП. Для большой болгарки, лучше пользоваться металлом. Следует обеспечить вращение верхней рамы, на которую крепят болгарку, по отношению к нижней раме в вертикальной плоскости, подобно маятнику. Чтобы зафиксировать исходное положение, придется воспользоваться пружиной. На нижнюю раму следует приварить крепление, в состав которого входят прижимной уголок и подвижная струбцина.

Второй вариант конструкции

Второй вариант конструкции

Линейка — для данного конкретного случая, можно использовать подвижную линейку, имеющую ограничитель, которая приваривается на трубку. Ею регулируется точность размера, после чего производиться закрепление с помощью торцевого винта!

Электроника. Чтобы повысить удобство использования вашего станка, нужно предусмотреть такие вещи как пусковая педаль либо кнопка (коммутация при помощи низковольтного реле на двенадцать В). Самодельная виброплита с электродвигателем своими руками для от стиральной. При помощи данной педали и будет производиться подача напряжения к болгарке.

Особенности использования болгарки

резка металла

Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

• приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
• станины;
• транспортиры.

Материалы и инструменты, чтобы изготовить насадки для болгарки

Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

1. Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
2. Диски желательно выбирать диаметром 125 мм.
3. Деревянные бруски.
4. Металлический уголок.
5. Пластина дюралевой стали.
6. Саморезы.

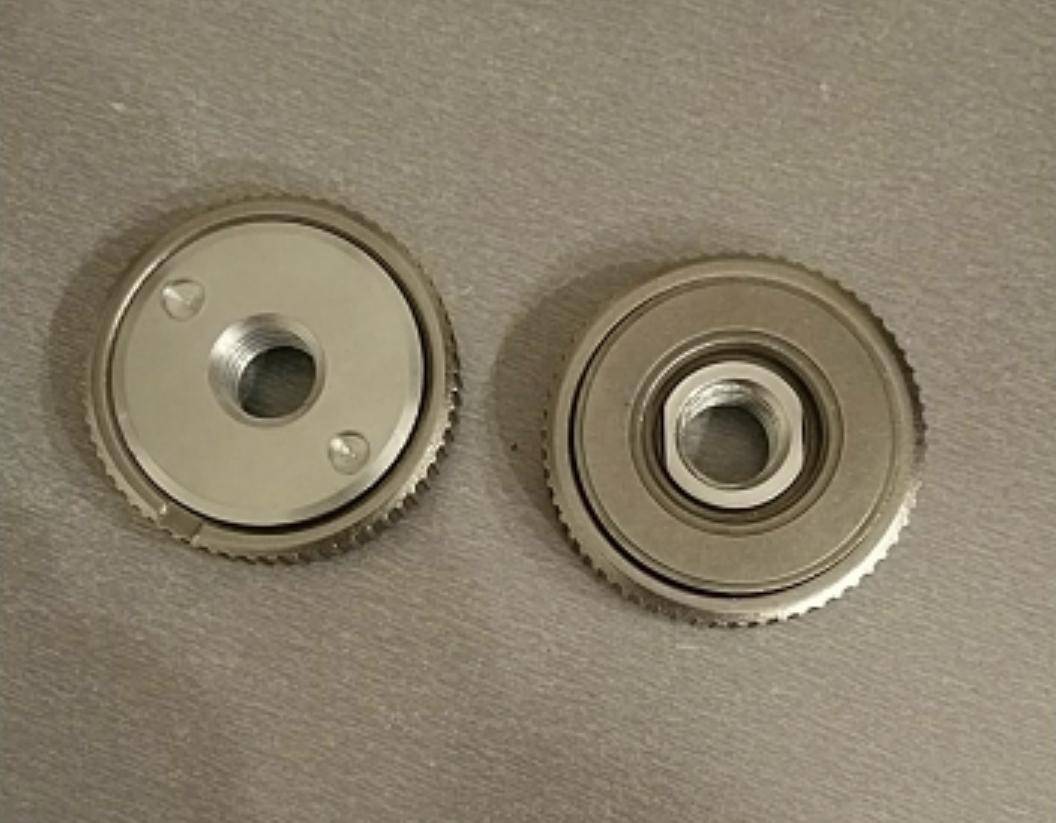

Самофиксирующаяся шайба для быстрого крепления насадки

Это приспособление не расширяет функциональные возможности угловой шлифмашины, а упрощает ее использование. Его можно советовать тем, кто много работает «болгаркой» и заботится о своей безопасности. Ну, или тем, кто просто заботится о своем удобстве и безопасности.

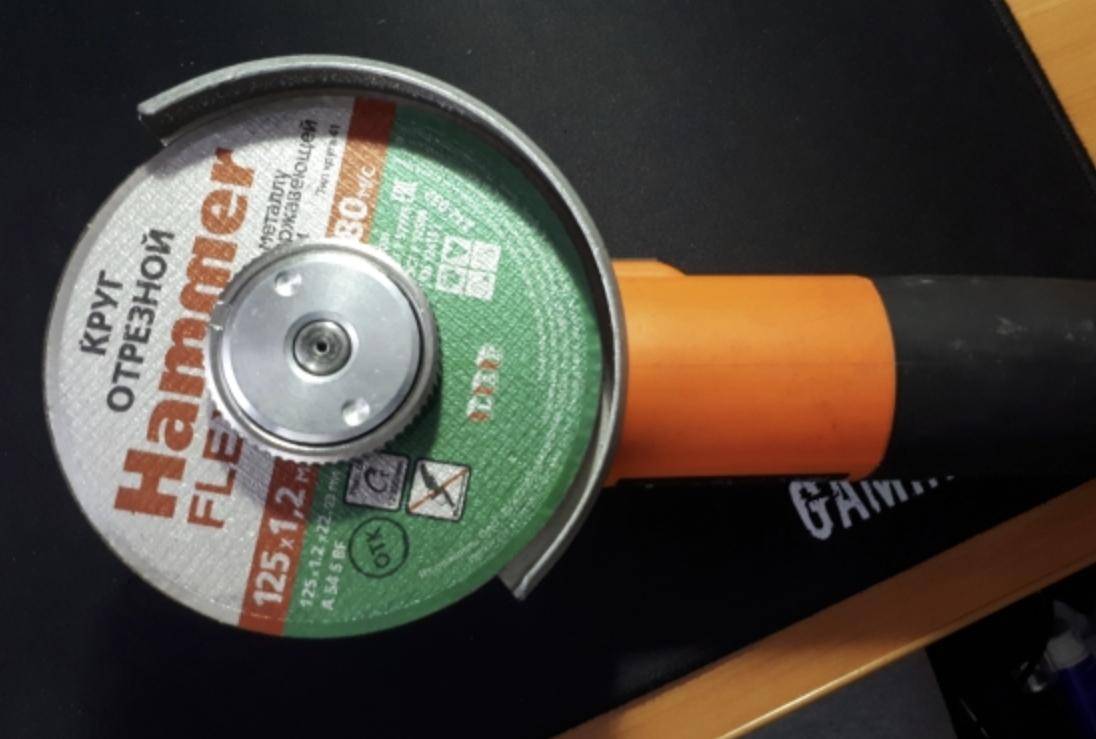

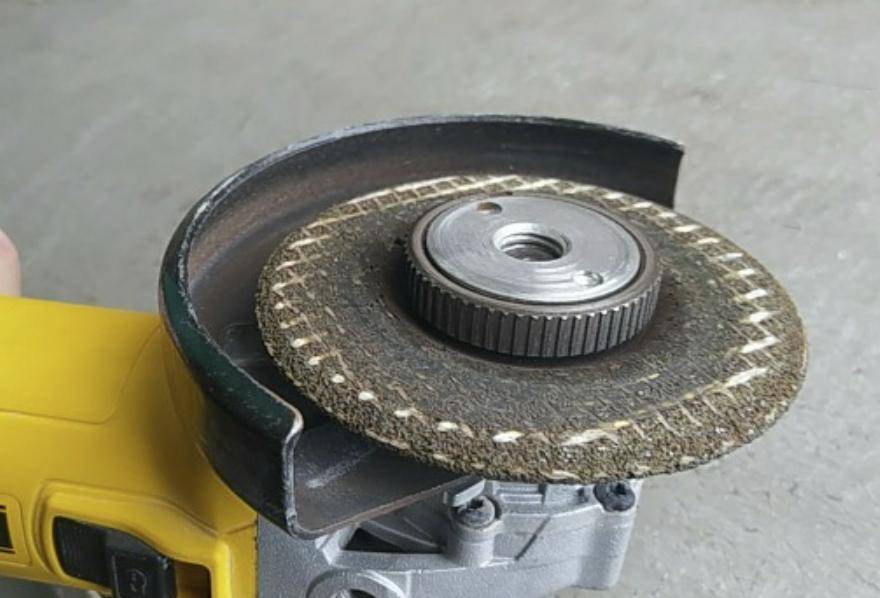

Эта насадка – самозатяжная гайка. Она зафиксирует любой диск, или иное устанавливаемое на машинку приспособление, без лишних усилий с вашей стороны. Она легко затягивается и откручивается рукой, без специального инструмента. Она самозатягивается во время работы шлифмашины. Гарантируя вашу безопасность во время работы турбиной.

Особенности ее конструкции обеспечивают максимальную фиксацию зажимаемого диска или иного приспособления.

Толщина самозажимающейся насадки – 13 мм. Наружный диаметр – 50 мм. Внутренний диаметр – 14 мм. Наружная поверхность насадки рифленая, что и позволяет справляться с ней руками, не используя гаечные ключи и другой инструмент.

Станина для резки листовой стали

Основные части такого станка:

1. Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
2. П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
3. Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
4. Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

• устанавливаем на основании шарнир;
• привариваем к шарниру несущую трубу;
• крепим к трубе П — образную пластину крепления болгарки;
• на несущую трубу одеваем резиновую ручку;
• устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

https://youtube.com/watch?v=Mc08Rah3aHY

✨21. Цепной диск на болгарку

Универсальный режущий диск для болгарок отличается от аналогов наличием на кромке режущей цепи, аналогичный применяемым на электропилах.

Благодаря этому, диск диаметром 100 или 125 мм (в зависимости от модели) может справиться с резкой древесины любой твердости.

Несмотря на агрессивный вид и отрицательные отзывы в интернете пользователей, которые даже и в руках их не держали, эти диски наиболее безопасны, така как конструктивно сделаны таким образом, что при попадании зубьев на инородные предметы или заклинивании диска в древесине, цепь проскальзывает между прижимных пластин, поэтому удара не происходит.

Использование любых инструментов не зависимо от видов и назначения сопряжено с опасностью, поэтому безопасность их использования зависит только от пользователя и правил ТБ, которые он соблюдает при выполнении работ.

Самое простое решение своими руками

1. В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
2. Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
3. Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
4. Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
5. Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
6. Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
7. Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
8. Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

https://youtube.com/watch?v=UYVsvE8CYV8

Похожие материалы:

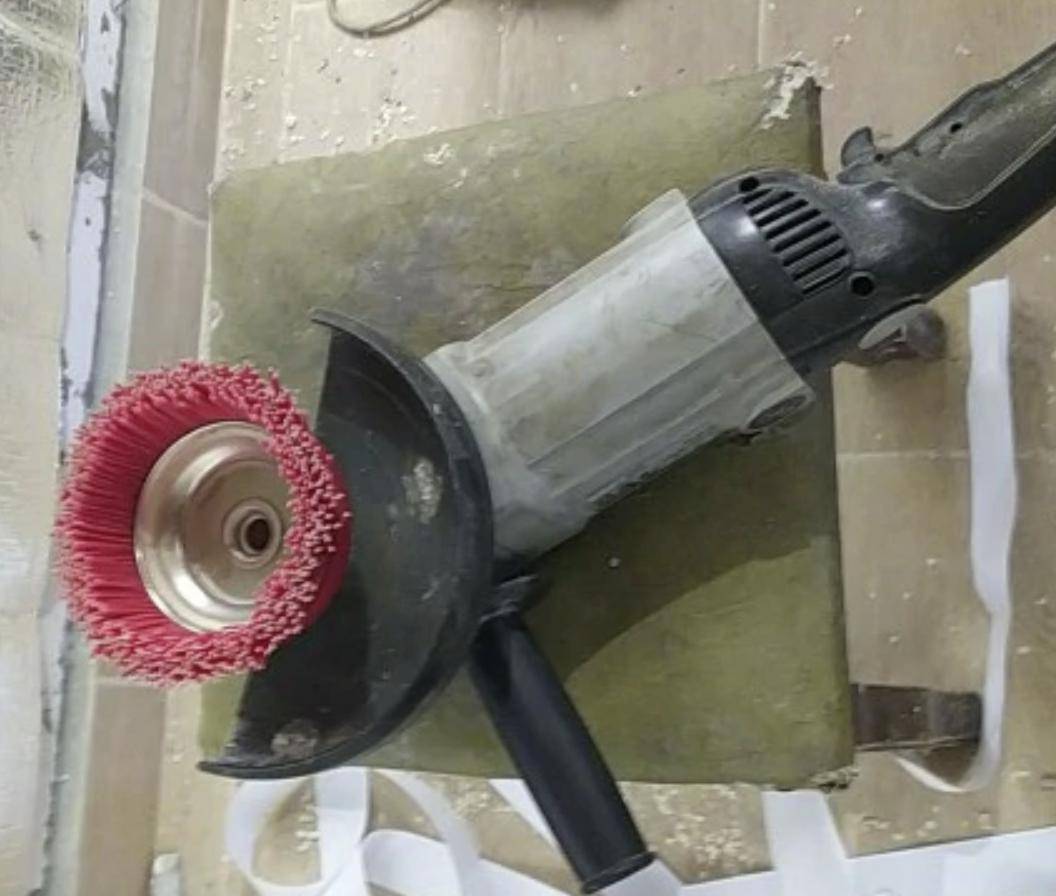

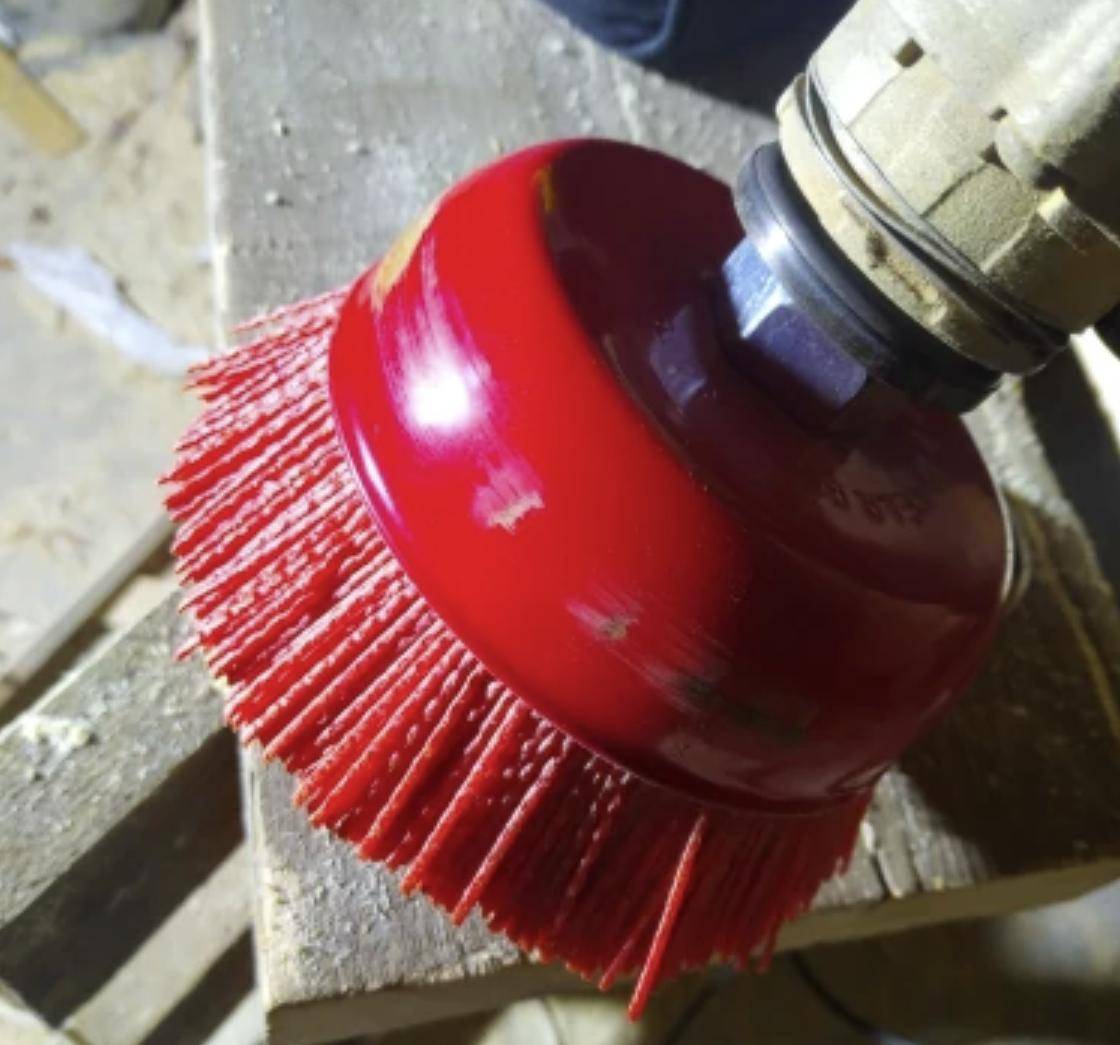

Насадка для УШМ абразивная щетка

Это приспособление позволяет привлечь угловую шлифмашинку к работам по очистке деревянных, каменных и металлических поверхностей. Оно хорошо счищает ржавчину, старую краску, любое другое застарелое и устойчивое загрязнение. Также, щетку можно использовать при зачистке сварных швов.

Корпус абразивной щетки выполнен из металла. Сама она изготовлена из полимерного материала. Что обеспечивает мягкое воздействие на очищаемую поверхность и позволяет работать с материалами, по-разному реагирующими на механические нагрузки.

Насадка рассчитана на работу с «болгарками», количество оборотов которых не превышает 8500 об/мин. Рекомендуемые обороты – 4500 об/мин.

Ниже вы можете посмотреть пример обработки древесины такой насадкой

Обработанное дерево.

Фото стойки для болгарки своими руками

• Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео)

• Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)

• Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

• Ремонт МТЗ своими руками: разборка, ремонт, восстановление, регулировка и сборка минских тракторов (105 фото)

• Измельчитель веток своими руками: проекты, инструкция как сделать и советы из чего изготовить самодельный измельчитель (135 фото)

• Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

Читайте здесь — Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео)

Помогите сайту, сделайте репост

Транспортир для болгарки

Прибегая к использованию подобных приспособлений, можно с лёгкостью рассчитывать углы резки заготовок. А это положительно сказывается на скорости и качестве выполняемых работ. Помимо этого, такое приспособление подходит для резки металлических профилей.

• Конструкция этого вида широко востребована при работах по обработке настенной и напольной плитки.
• Также их применяют при резке и обработке покрытия для пола и плинтусов.

Изготовив транспортир для болгарки своими руками, у вас отпадёт необходимость в приобретении специальных инструментов, которые довольно часто стоят дорого и обладают большими габаритами. Для промышленного использования самодельный транспортир не подходит, а вот для применения в домашних условиях он будет отличной заменой магазинным приспособлениям.

Принцип действия конструкции самодельного транспортира

установить направляющий уголок

Потом необходимо плотно прижать к полкам уголка заготовку. После этого пользователь должен выставить нужный ему угол распила.

Далее, можно переходить к разрезанию материала

При выполнении этого действия необходимо принимать во внимание, что при распиле необходимо давить на диск слегка. Серьёзных физических усилий прилагать не нужно

Самодельный транспортир для болгарки имеет конструкцию, состоящую из следующих элементов:

1. Уголок.
2. Петли.
3. Болт, используемый для фиксации.

Отметим, что изготовить своими руками такие элементы достаточно сложно. Поэтому, если вы неуверены, что справитесь с такой задачей, то лучше приобрести в магазине готовые модели транспортиров.

Болгарка — достаточно востребованный инструмент у строителей и специалистов, занимающихся ремонтом. С его помощью можно резать различные материалы и обрабатывать заготовки и детали. Однако иногда требуется выполнение специфических операций. Поэтому специалисты приобретают для болгарки специальные насадки. Их можно без проблем найти в магазинах.

Использование таких приспособлений позволяет расширить количество вариантов использования этого инструмента. Однако не всегда обязательно покупать их в строительных магазинах. При желании можно изготовить их своими руками. Для этого лишь нужно иметь свободное время и знать, как правильно изготовить насадки для болгарки.

Соблюдая рекомендации специалистов и полностью следуя инструкциям, каждый может изготовить насадки для этого инструмента, которые сделают болгарку универсальным инструментом и облегчат выполнение работ.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Общий порядок работы по изготовлению приспособления

В металлической пластине делается 6 отверстий с выемками. Отверстия необходимы для вкручивания в них саморезов, с помощью которых можно установить уголки и рукоятку. Выемки в отверстиях необходимы для шляпок шурупов. Оптимальный размер элементов крепежа — 3*35 мм.

Далее, в конструкцию вставляется металлическая пластина. Подобные приспособления закрепляются саморезами 3*20 мм.

Затем устанавливаются уголки из металла

Важно то, под каким углом разогнут первый уголок. Он должен быть разогнут под углом 600. В противном случае, конструкцию не удастся зафиксировать

Когда уголки будут установлены, на них закрепляются инструменты

В противном случае, конструкцию не удастся зафиксировать. Когда уголки будут установлены, на них закрепляются инструменты.

Чтобы части конструкции и сам инструмент соединялись, применяют болты с гайками с одной стороны, с другой — ручку. Болты с гайками нужны для предотвращения откручивания винта самой конструкции при резании металла.

А о чем, собственно, речь?

Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).

Мотор или УШМ?

Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию

Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента

Но для эпизодического использования УШМ имеет ряд преимуществ:

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:

• Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
• Базовый инструмент остается пригодным для ручной работы вне станка.
• Электропитание – однофазное 220 В из бытовой розетки.
• Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
• Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
• Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
• Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.

В целом, если вы занимаетесь сборкой металлоконструкций на месте и располагаете автотранспортом, или торгуете металлопрокатом (либо древесным длинномером) с порезкой в размер от заказчика, то вам нужно делать станок с отдельным приводом. Если же торцовка и порезка точно под углом для вас не каждодневная необходимость, то лучшей будет отрезная станина для болгарки.

О регулировании оборотов

А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.

О названии

УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.

Ограничения по использованию

• Вследствие токсичности выхлопов бензинового двигателя, самоделкой нельзя работать в закрытых помещениях
• Поскольку самодельное устройство громоздко, при необходимости выполнения точных и мелких работ могут возникнуть определенные трудности.
• При эксплуатации отрезного диска образуется мельчайшая металлическая пыль, что вызывает устойчивое загрязнение воздушного фильтра пилы.
• Самодельная болгарка, несомненно, имеет ряд преимуществ перед стандартной углошлифовальной машинкой, однако по функциональности заменить друг друга инструменты не в состоянии. Некоторые работы выполнять бензопилой с приспособлением совершенно не целесообразно.

Насадка-болгарка на бензопилу Stihl

Технология работ

вырез в форме треугольника

Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

• 75х30х55 мм;
• 45х60х60 мм.

Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится. Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента

Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.
