Передняя бабка токарного станка по дереву и металлу: устройство, назначение

Особенности изготовления

Передняя бабка должна иметь ось вращения, которая расположена на оптимальной высоте, а также упорные подшипники для ее защиты.

Передняя бабка самодельного токарного станка по дереву

В комплекте к бабке должны быть шайбы для крепления дисковых абразивов. Двумя шайбами слева будут крепиться диски с разными диаметрами, что позволит регулировать частоту оборотов. Справа с помощью шайбы крепится планшайба для монтажа болванки.

Патрон стоит выбирать такой, чтобы он был удобен в работе. Из металлических швеллеров изготовляется станина, к которой нужно прикрепить посередине подпорку. Чтобы сделать ее регулируемой, используют две трубки разного диаметра, одну из которых (более узкую) вкладывают в более широкую.

Схема патрон самодельного токарного станка по дереву.

В отдельных случаях для работ на токарном станке мотор не используется вообще, тогда диски можно не менять и не использовать ремень. Выбор дисков для смены на бабке нужно производить исходя из оптимальной частоты вращения для разных пород дерева. Для этого существуют таблицы и графики, показывающие зависимость оптимального диаметра шкива (диска) и скорости оборотов бабки. При этом для

разных типовдерева показатели будут отличаться.

Шкивы в свою очень следует делать из фанеры, лучше брать материал толщиной 10 миллиметров и сбивать его в два слоя. Таким образом шкив имеет оптимальную толщину 20 миллиметров. Он крепится к обрезиненному патрону на электромоторе, который при соединении выступают в роли ведущего шкива До начала токарных работ планшайбу накручивают на точильную ось уже после того, как была установлена болванка.

Мотор требует отдельного крепления, для него лучше использовать отдельную платформу. Нужно также предвидеть механизм движения этой платформы, чтобы при замене шкива на бабке длины ремня хватило для работы.

Для работы с деревянными заготовками используются резцы. Их можно приобрести в готовом наборе, где бывает 5-10 резцов, а иногда даже больше 15 штук. Временами весы изготавливают самостоятельно, если известна технология.

Для разных типов обработки и разных пород древесины используется специфические виды резцов. Так сделать обычный станок для токарных работ может практически любой мастер, даже начинающий.

Варианты и расшифровка вариантов модификаций

Маркировка оборудования показывает, какими особенностями оно обладает, его сферу применения.

Токарные станки имеют буквенное и числовое название. Буквенные обозначения характеризуют его конструктивные особенности: уровень автоматизации, степень точности обработки, модификацию, тип ЧПУ.

Значение букв в маркировке приборов:

С – особая точность.
В – высокая точность.
Н – нормальная точность.
А – особо высокая точность.
П – повышенная точность.

Цифры обозначают:

первая цифра 1 указывает на то, что это токарный станок;
вторая цифра обозначает тип устройства;
третья и четвертая – показывают особенности обработки.

Например, 16К20Т обозначает:

1 – токарный станок;
6 – тип лобовой;
20 – 200 мм основной параметр;
Т – модифицированный.

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Главные узлы станка

Категорически не рекомендуется приступать к изготовлению какого-либо агрегата, не понимая принципов работы каждой его составной части и узла, не представляя себе величину и направление действия нагрузок, обоснованности тех или иных технических требований. Из каких элементов состоит токарный станок?

Станина. Несмотря на кажущуюся простоту, это самый важный элемент токарного станка по дереву, к нему в дальнейшем крепятся все остальные узлы. Если станина не может выдерживать действующие во время работы усилия, то не стоит надеяться не только на получение качественных изделий, но и на безопасность работы. Станина не должна колебаться или дрожать, первоначальные параметры прочности не должны ухудшаться весь период эксплуатации. Если вы делаете станину из пиломатериалов, то надо выбирать только самые прочные их виды, не допускать даже минимальных люфтов и зазоров между отдельными частями. Дерево — довольно мягкий материал, и зазоры позволяют элементам двигаться и накапливать кинетическую энергию. Величина кинетических усилий в разы превышает значения статических, как следствие – дальнейшее увеличение зазоров, уменьшение прочности станины вплоть до ее полного разрушения. Мы рассмотрим два варианта станины: из дерева и металла. Металлический вариант намного прочнее, безопаснее и долговечнее.
Станина — важный элемент токарного станка

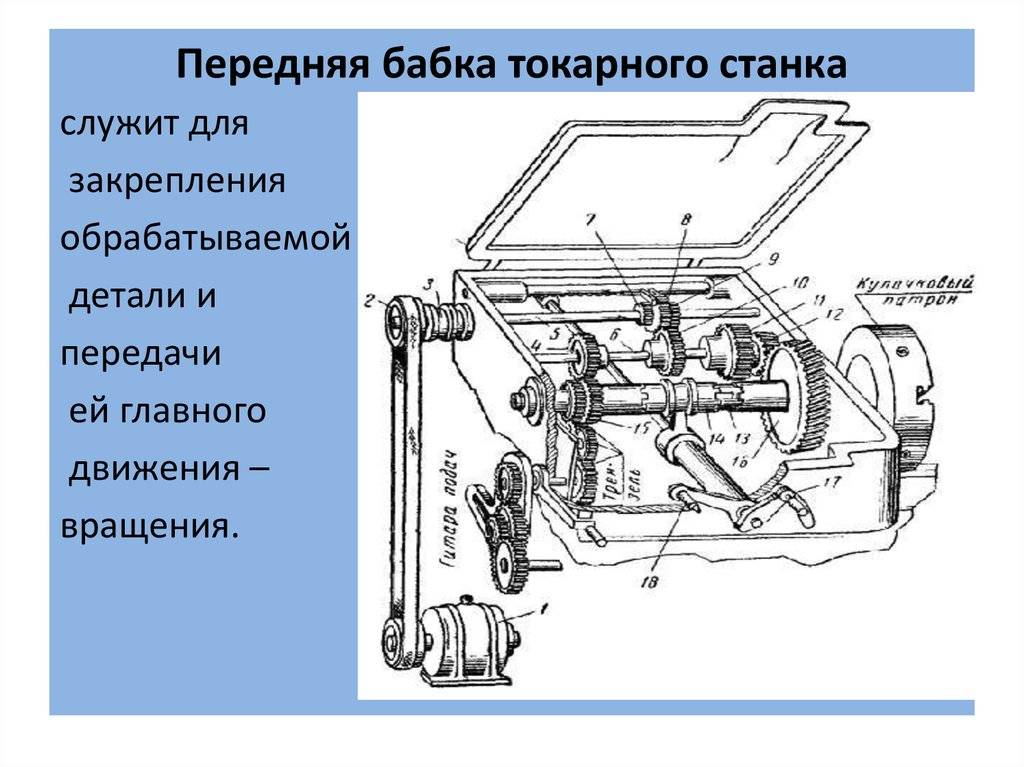

Передняя бабка. Узел выполняет две задачи: придает заготовке вращательное движение и удерживает ее в заданном начальном положении. Для мини токарных станков по дереву привод требуется не очень мощный, могут использоваться электрические двигатели от бытовых приборов, дрельки или специальные однофазные минидвигатели. Передняя бабка фиксируется к станине неподвижно, за счет этого увеличивается надежность оборудования.
Передняя бабка

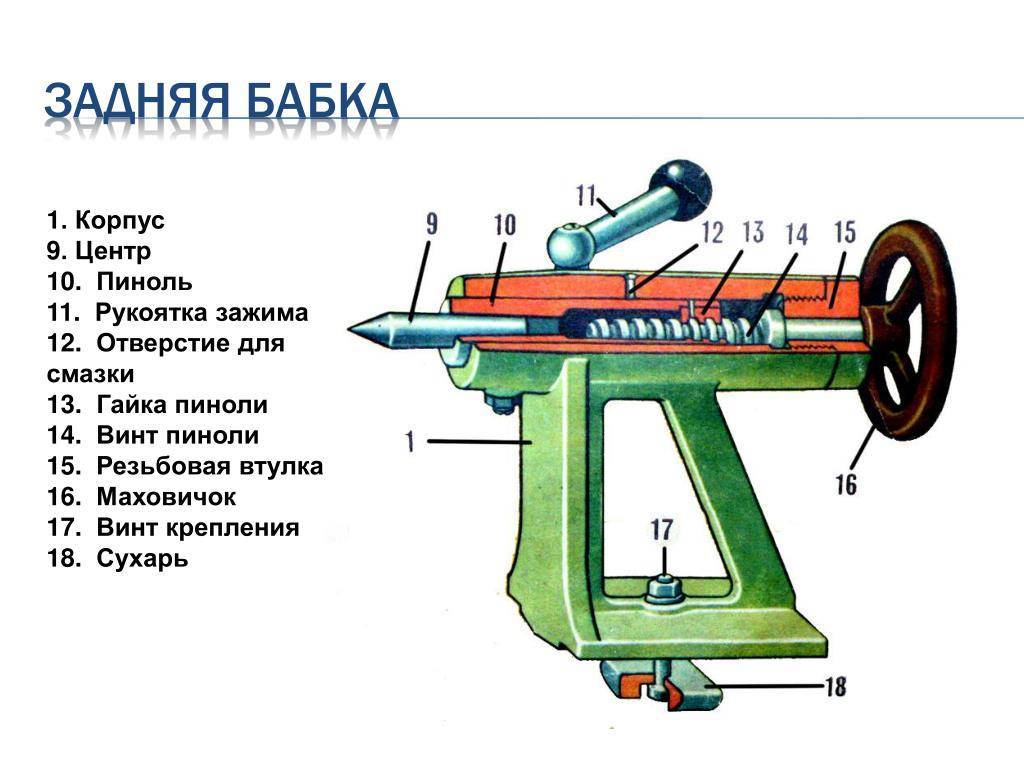

Задняя бабка. Назначение – удерживать вращающуюся заготовку в горизонтальном положении и при этом создавать минимум сопротивления. С деревянной заготовкой может контактировать острый конус или трезубец, конус часто не имеет подшипников, а трезубец должен садиться только на подшипник. Второй вариант предпочтительнее, и установить подшипник на заднюю бабку несложно. Почему? Если поддерживающий заготовку конус не вращается в бабке, а скользит только внутри детали, то со временем отверстие в дереве увеличивается, во время точения дерево шатается. Как следствие – качество обработки поверхностей крайне низкое, в некоторых случаях возникают аварийные ситуации, деталь вырывается и может травмировать рабочего. Профессионалы для улучшения качества и повышения безопасности работы рекомендуют в задней бабке устанавливать фиксирующий трезубец и крепить его к бабке при помощи подшипника. Задняя бабка подвижная, за счет этого в станок устанавливаются детали различной длины. Подвижность выдвигает жесткие требования к прочности и прочности всех отдельных элементов узла.
Так выглядит задняя бабка токарного станка
Подручник (упор для резцов). Профессионалы настоятельно рекомендуют его устанавливать на всех без исключения станках по дереву вне зависимости от размеров и мощности. Это специальное устройство, о которое упирается резец во время точения. Инструмент должен лежать устойчиво и без вибраций, в противном случае качество вытачиваемых деталей будет очень далеким от ожидаемого. Кроме того, возникает вероятность вырывания режущего инструмента, что чревато очень серьезными травмами. Упор для резцов должен иметь регулировки по горизонтали и вертикали, с учетом размеров заготовок он приближается или удаляется от оси вращения.
Подручник для токарного станка
Узел управления. Имеется в виду пульт включения/выключения. Имейте в виду, что большинство автоматов имеет пружинные контакты. Их надо надежно защищать от попадания пыли, в противном случае электрическая арматура перестает функционировать. Необходимо разбирать корпус и тщательно очищать внутренние детали от пыли и стружки.
Узел управления располагается возле передней бабки

Мы специально дали полный перечень частей с описанием их функций, теперь вы можете принимать взвешенные решения об упрощении конструкций с сохранением их функциональности.

Устройство стандартного токарного станка

Шпиндель

Наименование данного элемента происходит с немецкого языка и переводится как «веретено». Эта деталь являет собой вал, который оснащен механизмом для крепления заготовки, которая обрабатывается. Обычно вал делается с отверстием, в котором обрабатываются пруты. Шейка шпинделя конусную или цилиндрическую форму.

Основные нормы в работе шпинделя:

Точность оборачивания – оно настраивается, исходя от стандартов, и имеет прямую зависимость от предназначения самого устройства, его точности.
Жесткость самого шпиндельного узла – данное требование также выполняется, исходя от общепринятых стандартов.
Виброустойчивость – она ни в коем образе не является определителем качества обрабатываемой детали.
Быстрота оборотов шпинделя – чем большая быстроходность этого узла, тем выше качество готового изделия.
Несущая способность – этот параметр почти полностью зависит от качества шпиндельных опор и жидкости для смазки устройства.
Долговечность – данный пункт зависит только от качества подшипников.
Нагрев, допустимый для подшипников.

Одним из главных условий для того чтобы изготовляемая деталь была как можно точнее и аккуратнее обработана, является правильное кручение шпинделя. Он должен равномерно и легко вращаться.

Виды токарных станков

Современные производители предлагают большое количество типов деревообрабатывающего оборудования. Их классификация определяет область применения и технические возможности каждого образца. Все виды токарных станков подразделяются по следующим показателям:

область применения;
производительность;
количество выполняемых операций;
допустимые размеры деталей.

Сфера применения подразделяется на категории:

промышленные станки или обрабатывающие центры;
полупрофессиональное оборудование;
бытовые токарные станки.

В каждую из них входит несколько моделей таких устройств. Каждый из них служит для решения конкретных практических задач. Все токарные станки подразделяются на профессиональные, полупрофессиональные и бытовые. Каждый из них служит для решения определённого класса задач при изготовлении деревянных деталей. Любой стационарный станок требует больших площадей для установки и доступа к мощным высоковольтным сетям. Особый класс имеют компактные агрегаты, которые можно расположить на рабочем столе или верстаке. Настольный станок очень удобен для обработки деталей малых размеров в небольшом количестве или изготовлении эксклюзивной детали.

Каждый из станков конкретного типа обладает своей производительностью. Это зависит от допустимой скорости обработки и наличия современных средств механизации или полной замене ручного управления на автоматическое. Подобные агрегаты снабжены числовым программным управлением. Они обладают наивысшей производительностью и большим количеством выполняемых операций. Такие станки в основном входят в группу промышленного оборудования. Они обладают большим весом (некоторые из них весят более 200 кг). Мощность двигателей, расположенных на таких агрегатах достигает 1 кВт. Количество выполняемых операций зависит от конструктивных особенностей, определяющих возможности по креплению необходимого режущего инструмента. Для выполнения запланированного числа операций применяют станки с ЧПУ

Полупрофессиональные токарные станки применяются для обработки небольших партий деревянных заготовок. Они значительно легче профессиональных агрегатов. Его вес не превышает 90 кг. Мощность установленного двигателя равна 0,5 кВт.

Наибольший интерес для домашних мастеров представляет настольный станок. Его применение ограничивается возможностями по размещению, доступностью источника электроэнергии и габаритами будущих поделок. Он обладают малым весом, который не превышает сорока килограмм. На них устанавливают двигатели небольшой мощности, менее 0,5 кВт. Каждый из этих станков способен проводить широкий перечень обрабатывающих процедур. Они подразделяется по типам таких операций: только фрезерные, копировально-фрезерные, рейсмусовые, винтовые, чисто токарные, комбинированные (для выполнения нескольких типов операций, станки снабжаются устройствами автоматики, запрограммированными на последовательность требуемых операций.

Разновидности и конструктивные особенности

Станком на самом деле очень много и выполняют они всевозможные операции по обработке металла, но мы наведем самые известные виды

Многорезцовые

Предназначены для обработки сложных деталей, сделанных из труб, фасонного профиля или прутков разного сечения. Многорезцовые или многошпиндельные станки в основном используются при серийном производстве.

Производимые операции:

сверление;
резьба;
точение;
подрезка;
растачивание;
зенкерование;
развертывание.

Многорезцовые станки обладают высокой производительностью благодаря большой площади приводного механизма, жесткости конструкции, способности выполнять несколько операций одновременно.

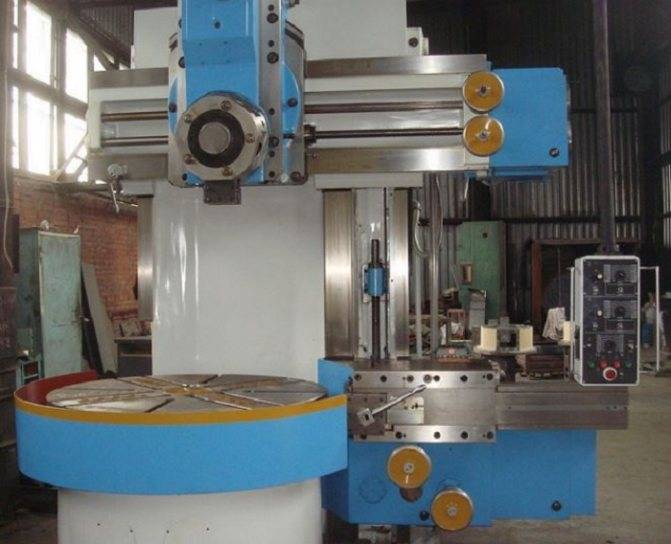

Карусельные

Группа станков для работы с крупногабаритными деталями и заготовками. Детали, обрабатываемые на них, отличаются небольшой длиной, но значительной массой и диаметром.

Особенности карусельных моделей:

используются для обработки поверхностей конической или цилиндрической формы;
выполняются пазы различной конфигурации;
также можно сделать шлифовку, фрезеровку, подрезку торцов;
нарезка резьбы.

Помимо основных элементов любого токарного станка, данный вид имеет дополнительное оборудование:

стол с планшайбой;
стойки для передвижения траверсы.

Затыловочные

Станки предназначены для обработки задних поверхностей зубьев инструментов. Также на нем можно выполнять и другие токарные работы. Отличает затыловочный станок особая конструкция суппорта. Затылование детали производится следующим образом:

вращательное движение детали;
возвратно-поступательное движение режущего инструмента к детали.

Винторезные

Наиболее распространенная группа станков. Широко используются в серийном и единичном производстве. Винторезные модели можно встретить и в мастерских, и в школах, и на любом производстве. Они отличаются простотой эксплуатации и обслуживания.

СПРАВКА! Токарно-винторезный станок является универсальной моделью для всевозможных обработок металлических заготовок. На нем можно выполнять различные виды резьбы: модульную, дюймовую, метрическую.

Конструктивные элементы:

станина;
передняя и задняя бабка;
суппорт;
фартук;
коробка подач.

Револьверный

Станки револьверной группы рассчитаны на обработку деталей из калиброванного прутка. Операции, которые могут выполняться на данном оборудовании:

точение;
расточка;
фасонное точение;
зенкерование;
сверление;
формирование резьбы;
развертывание.

СПРАВКА! Название станков данной группы происходит из-за специального держателя. Он может быть приводным или статическим. Приводной тип дает больше возможностей для проведения различных операций.

Универсальный

К универсальным токарным станкам относятся винторезные станки, так как на них можно выполнять практически любые операции по металлу.

Основные технические характеристики универсального станка:

скорость вращения (количество оборотов); класс точности; он указывается в маркировке изделия буквами С, В, Н, А, П;
число передач;
каких размеров детали можно устанавливать;
вес и габариты станка;
величина подачи и максимального перемещения по оси.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

Диаметр шпинделя — 12 мм.
Частота вращения шпинделя — 130-170 об./мин.
Расстояние между центрами — 350 мм.
Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

Обработка наружных и внутренних поверхностей.
Нарезка резьбы.
Сверловка, зенкование, развертывание.
Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

Высота центра над станиной и суппортом — 500 и 325 мм.
Диаметр шпинделя — 128 мм.
Максимальный вес заготовки — 5 т.
Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

Расстояние между центрами — 250 мм.
Максимальный диаметр заготовки над станиной — 160 мм.
Диаметр отверстия шпинделя — 18 мм.
Мощность — 0,4-0,5 кВт.

Изготовление задней бабки своими руками

Разработчики и производители изделий для токарных работ по дереву предлагают большое разнообразие различных узлов и агрегатов. Обладая определённым опытом, необходимым оборудованием и материалами можно изготовить их самостоятельно.

Преимущества таких изделий для токарного станка состоят в том, что при её проектировании и изготовлении можно создать устройство способное решать только поставленные задачи и в нём будут отсутствовать ненужные функции и дополнительные возможности. Они только увеличивают сложность узла и повышают его стоимость.

Самодельные задние бабки для токарных станков могут быть изготовлены в домашней мастерской. Для этого потребуются следующее оборудование и инструменты:

токарный станок;
аппарат для сварочных работ;
комплект подшипников (обычно используются два);
набор для болтового соединения (три болта и три гайки);
два куска стальной трубы с толщиной стенки более 1,5 мм;
листовую сталь толщиной от 4 мм до 6 мм (какой проще найти).

Для снижения себестоимости необходимо использовать подручный материал. Необходимые метизы легко найти в мастерской. Если их нет они приобретаются в любом хозяйственном или строительном магазине.

Порядок производства задней бабки для токарного станка по дереву состоит из следующих этапов:

Составление перечня задач, которые планируется решать на создаваемом станке (перечень необходимых операций).
Разработать и начертить схему узла.
Составить технологическую карту.
Выбрать требуемый инструмент.
Изготовить заднюю бабку.
Установить и провести проверку работоспособности.

Порядок самостоятельного изготовления задней бабки токарного станка по дереву состоит из следующих операций:

Изготовить заготовку для установки подшипников. Для этого необходимо обработать выбранный кусок трубы с внешней и внутренней стороны

Особое внимание следует уделить обработке внутренней поверхности. В ней будут установлены подшипники

При необходимости в изготовленной втулке следует произвести пропил

Его ширина не должна превышать 3 мм. С помощью сварочного аппарата соединить два болта. Должен получиться стержень заданной длины. С правой стороны отварить гайку с шайбой. С левой стороны удалить гайку. Головку болта спилить. Место спила обработать с помощью абразивного инструмента. Приступить к изготовлению шпинделя. Его изготавливают из обрезка трубы диаметром ¾ дюйма. Длина составляет около 7 мм. Конус задней бабки изготавливается из болта. Для этого его конец затачивают соответствующим образом.

После завершения изготовления всех элементов необходимо произвести сборку задней бабки и проверить её на включённом станке.

Качество самостоятельно изготовленной задней бабки во многом зависит от класса точности применяемого инструмента и профессиональных навыков изготовителя. Опыт показывает, что с такими узлами возникают определённые проблемы. К ним относятся:

превышение уровня вибрации;
плохая центровка;
низкая производительность, по сравнению с промышленными образцами;
повышенная скорость износа установленных подшипников.

Чтобы избежать негативных последствий необходимо произвести проверку станка на холостом ходу. Проверить соосность задней и передней бабки, качество смазки подшипников и надёжность их крепления. При правильной сборке и качественном изготовлении отдельных деталей самодельная конструкция соответствует всем требованиям и будет не хуже промышленной.
