Особенности конструкции и виды патронов для перфоратора

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Особенности в ремонте бочкового перфоратора

Все описанные процедуры по сборке и разборке механизмов перфораторов справедливы и для бочковой его разновидности. Однако существуют несколько нюансов, которые надо учитывать при его ремонте. Вертикальное расположение двигателя под прямым углом к ударному механизму несколько меняет порядок разборки. Так, для получения доступа к редуктору и поршню необходимо снять пластмассовую крышку, расположенную в верхней части кожуха инструмента. Это облегчает ремонт механической части прибора, если вдруг пропадает функция удара.

Доступ к электротехнической части такого перфоратора осуществляется после снятия нижнего кожуха. А замена щёток упрощена, так как по бокам стакана есть отверстия, через которые они легко снимаются.

Особенности перфоратора

Первые инструменты такого типа начали появляться в средине XIX века в горнодобывающей промышленности как производительная альтернатива кирке. К 1930-м годам на рынке появились современные ударные перфораторы. Уже в те времена одно устройство заменяло собой несколько человек с кайлом, при том что управлением занимался один оператор.

Принцип работы перфоратора базируется не на сверлении, а на дроблении материала – он разрушается не в процессе резания острыми кромками насадки, а под воздействием ударных нагрузок. Вращающийся синхронно с нанесением ударов бур очищает отверстие от пыли и крошки.

Продление срока службы

Продление эксплуатационного периода патрона напрямую зависит от правильного использования самого перфоратора. Несколько полезных советов:

Не нажимать слишком сильно на инструмент.
Долговременная холостая работа перфоратора ведёт к преждевременному износу механизма патрона.
Работая с мягкими поверхностями правильным будет применение безударного режима работы.
Для сверления особо твёрдых материалов рекомендуется применение специальных смазок или эмульсий.
Практичнее работать с бурами меньшей длины.
Хвостовики буров нужно смазывать после каждой сотни отверстий, предварительно их очистив.
При долговременной работе инструменту необходимо давать передышку, во время которой можно остудить буры в масле и произвести осмотр перфоратора.
Приспособление требует ухода как перед работой, так и после неё.

Для предотвращения попадания пыли можно использовать специальные приспособления. Даже обрезанная пластиковая бутылка, надетая на бур, поможет в достижении этой цели.

Если выполнять эти минимальные требования, то инструмент проработает долгие годы и не подведёт мастера в нужный момент.

Originally posted 2018-07-04 07:36:46.

Часто возникающие проблемы и способы их устранения

Патрон вибрирует или слетает с оси шпинделя

Наиболее распространённая проблема связана с неустойчивым положением корпуса патрона. Если патрон начинает вибрировать во время работы или слетает с оси шпинделя, это значит, что его необходимо срочно ремонтировать.

Прежде всего, необходимо выяснить причину соскакивания патрона с вала. Скорее всего, ею окажется выработка крепёжного винта внутри патрона. От частых резких ударов или поперечных нагрузок, шляпка этого винта может отломиться. И тогда патрон во время работы легко открутиться, особенно если его придерживать рукой.

Наилучшим решением проблемы будет замена патрона новым, но возможна также и замена только контролирующего винта. Для этого нужно полностью разобрать патрон, а затем попытаться высверлить отломавшийся болт и заменить его новым. Это не всегда так легко, как кажется.

Зажимные кулачки заклинивают

Второй распространённой неполадкой в работе патрона является заклинивание зажимных кулачков. Чаще всего это случается, когда в патрон вставляют свёрла, диаметр которых превышает рекомендованный. Или когда при ремонте, рабочую часть кулачков обильно смазывают смазкой. Со временем пыль и мусор, попадающие внутрь патрона, цементируются со смазочным веществом и ломают ободки резьбы или заклинивают ход самих кулачков.

Исправить это можно разборкой патрона и тщательной очисткой кулачков от скопившегося мусора. Если резьба внутри механизма окажется неповреждённой, патрон можно собрать и эксплуатировать ещё долгое время.

Многие опытные мастера при сверлении в особо пыльных условиях защищают патрон от попадания мусора, надевая на сверло половинку теннисного шарика.

Долгая жизнь инструмента зависит от его правильной эксплуатации и регулярного обслуживания. Если инструмент сломался, работать с ним нельзя. Особенно это касается бытовых электродрелей с зажимными патронами — вылетевшее сверло может нанести травму. Снять неисправный патрон и поставить новый вполне под силу домашнему мастеру. Патроны для бытовой техники не всегда подлежат ремонту, поэтому их рекомендуется сдать в утиль или обратиться к профессионалам.

Как разобрать патрон своими силами

Разборку патрона необходимо проводить регулярно для проверки и техобслуживания. Чтобы узнать, что произошло с деталью, может придется его починить, заменить, нужно уметь его разбирать. Патрон может сниматься при помощи молотка. Кулачки разводят до необходимого положения, чтобы они спрятались внутрь. На разведенные слесарные тиски ставят вертикально патрон так, чтобы между губками мог поместиться корпус, а в них упирался рукав (регулировочная муфта, рубашка). Феном или паяльной лампой быстро разогревают рукав. На патрон сверху кладут амортизатор. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной муфты (рукава, рубашки). Детали обязательно чистят, смазывают и собирают.

В процессе извлечения специалисты советуют делать на корпусе и на кулачках соответствующие метки. Это необходимо чтобы при сборке все стало на свои места. Иначе зафиксированные сверло не будет отцентрированным.

Надо помнить, когда патрон разбирается этим способом, при сбивании обоймы отдельные детали часто разлетаются в стороны. Чаще всего вылетает кольцо с зубчиками, которое состоит из 2-х половинок. Если пользователь не опытный, собрать в одно целое составляющие будет затруднительно.

Прежде чем поставить разобранный патрон на место, его следует почистить, убрать грязь, ржавчину и пыль, детали обязательно смазать. Внутренние компоненты патрона лучше всего смазывать специальными составами, литолом или солидолом. При сборке рабочей насадки в патрон, небольшое количество смазки наносят на хвостовик. Нельзя смазывать детали техническим вазелином. Его используют исключительно при консервации.В отличии от ключевого быстрозажимной патрон устроен сложнее, поэтому правильнее будет не разбирать узел полностью. Отверткой по кругу раздвигают и поддевают регулировочную муфту. Чтобы не повредить пластмассу, действовать надо как можно аккуратнее и осторожнее. Муфта должна сдвинуться, потом ее снимают руками. После этого как можно сильнее надо раздвинуть кулачки, в патрон вставить металлический стержень (можно взять длинный болт) и ударять по нему молотком. Такими действиями удастся выбить корпус из второй половины пластмассовой муфты.

Разборка патрона нужна не только при ремонте, но и техобслуживании

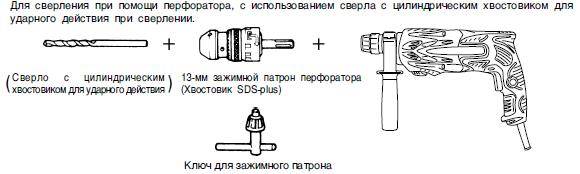

Переходник на перфоратор

Перфоратор — это прежде всего мощный аппарат

Однако необходимо принимать во внимание, что имеется принцип эксплуатации подобных переходных устройств. Они обязаны быть либо тождественны по выдерживаемой мощности, либо ниже. Иначе оснащение придёт в негодность. Например, сверло для мощного перфоратора, поставленное в устройство лёгкой либо средней мощности способно привести к скорому выходу из строя этого устройства, и останется только ремонт своими руками или в сервисном центре

Но с другой стороны, если вы вознамерились приобрести патрон для агрегата «Макита», то этот элемент не должен непременно быть конкретно данного изготовителя. Главное условие, чтобы характеристики подходили к инструменту

Например, сверло для мощного перфоратора, поставленное в устройство лёгкой либо средней мощности способно привести к скорому выходу из строя этого устройства, и останется только ремонт своими руками или в сервисном центре. Но с другой стороны, если вы вознамерились приобрести патрон для агрегата «Макита», то этот элемент не должен непременно быть конкретно данного изготовителя. Главное условие, чтобы характеристики подходили к инструменту.

На что важно обратить внимание при выборе

Как выбирать дрель перфоратор? При выборе модели для домашнего или профессионального использования следует учитывать его особенности и характеристики.

Тип питания

Есть перфораторы сетевые, аккумуляторные и пневматические. Сетевые получают питание от электричества. Ими можно работать долго, при длительном бурении мощность не теряют. Но с ними не всегда удобно перемещаться по рабочему месту. Аккумуляторные модели мобильны. Подходят для работы на улице или обесточенной квартире. Недостаток – меньшее время беспрерывной работы и высокая стоимость. Работа пневматических устройств основана на силе сжатого воздуха. Инструмент подключают к компрессору. Его преимущества – это небольшой вес, легкое обслуживание и пожаробезопасность. Основной недостаток – высокая цена.

Тип патрона

В подборе оснастки нужно учитывать тип патрона:

SDS-plus. Обычно устанавливают на легких моделях, которые весят не более 4 кг.
SDS-max. Стоят в средних и тяжелых инструментах, работающих при интенсивных нагрузках, когда требуется улучшенная фиксация рабочих насадок.

Постепенно инструменты прекращают оснащать SDS-top патроном. Им снабжены перфораторы, на которые при работе приходятся повышенные ударные нагрузки.

Ударный патрон для перфоратора

Сила удара

Этот показатель зависит от мощности и массы конкретного инструмента. На силу удара никак не влияют усилия пользователя и степень нажима. Значения варьируются от 1 до 20 Дж и более. При выборе следует отталкиваться от плотности обрабатываемого материала.

Модель с высокой силой удара нужна для работы с:

камнем;
бетоном;
железобетоном.

Но если таким обрабатывать пенобетон и кирпич, на них образуются сколы и трещины. Инструментом с небольшой силой удара можно аккуратно снять тонкий слой плиточного клея и скалывать плитку.

Частота наносимых ударов

Это количество движений бойка за минуту. У большинства моделей параметр регулируется в пределах от 0 до 4000-5000 уд/мин. Частота ударов у перфоратора ниже, чем у дрели, а продуктивность достигается за счет большой силы удара.

Расположение двигателя: вертикальное или горизонтальное

Выпускаются инструменты с вертикальным и горизонтальным расположением двигателя. Первый вариант делает перфоратор компактным, им можно работать в ограниченных условиях. Такое расположение характерно для мощных моделей. Мотор, который расположен вертикально, отлично охлаждается, выдерживает сильные нагрузки, в особенности при работе в режиме удара.

В бытовых дешевых перфораторах невысокой мощности двигатель устанавливают горизонтально. Данная конструкция позволяет хорошо справляться со сверлением и скалывание плитки

При такой работе очень важно сохранять правильный баланс

Дополнительные функции

Перед тем, как выбрать перфоратор для дома или профессионального использования, стоит изучить дополнительные возможности понравившейся модели. Одна из наиболее востребованных – реверс. Эта функция позволяет изменять направление вращения, в результате при заклинивании оснастки во время бурения или сверления ее можно высвободить.

Из дополнительных функций может присутствовать:

Электронная регулировка оборотов. Она помогает плавно настроить скорость для работы с материалами различной плотности. У одних инструментов настраивание выполняется при помощи кругового регулятора, других – увеличение и уменьшение зависит от силы давления на кнопку пуск.
Предохранительная муфта. Она срабатывает при заклинивании оснастки. В результате перфоратор прекратит вращаться.
Антивибрационная защита. Служит для гашения дрожания во время работы. Наличие такой защиты не даст рукам сильно уставать.
Встроенный фонарик. Освещает рабочее место. С ним можно работать при плохом освещении.
Глубиномер. Помогает делать одинаковые отверстия при серийном сверлении отверстий под дюбели и т.д.
Система удаления пыли. Позволяет содержать рабочее место в чистоте.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный.

Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных.

Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда.

Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки.

Снятие происходит таким образом:

нужно постучать по головке винта для ослабления фиксации;
открутить с помощью отвертки;
зажать патрон в ключе/тисках и прокрутить шпиндель.

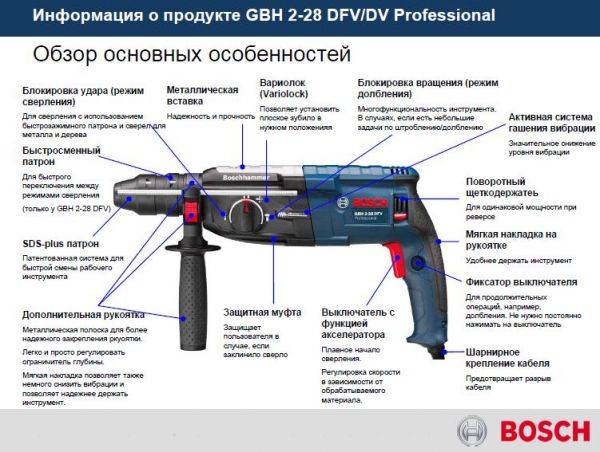

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон.

Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели.

Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит.

В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

регулятора оборотов;
электронного реверса;
щеточного реверса;
системы быстрой замены;
иммобилайзера;
индикаторов;
антивибрационной системы;
фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

патроны для перфоратора bosch;
патроны для перфоратора makita;
патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

Отодвинуть пластиковую часть, снять резиновый уплотнитель.
С помощью отвертки аккуратно снять фиксирующее кольцо.
Затем фиксирующая шайба.
За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

ремонта;
замены отдельных деталей;
чистки;
смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + ()

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

наворачивания патрона на дрель;
вставки винта в гнездо;
закручивания винта при помощи отвертки.

Приводы перфораторов

На рынке встречаются инструменты с несколькими типами приводов. Каждый нашёл применение в определённых условиях.

Гидравлические – мощные агрегаты для бурения горных пород, например, для закладки взрывчатых веществ, разрушения асфальтного покрытия, работы под водой, во время атмосферных осадков. В качестве привода выступает струя сжатой жидкости, преимущественно воды. Рабочая температура начинается с -35° C.

Пневматические – используются в сложных условиях. Например, местах, где высока вероятность поражения оператора током, отсутствует доступ к электрической сети.

Лазерные – компактные медицинские устройства, выполняющие роль скарификаторов.

Электрические сетевые – оснащаются электродвигателем, универсальный, самый распространённый вид перфораторов.

Электрические аккумуляторные – портативные устройства, работающие вдали от розетки. Бывают двух конструкций: с фиксируемой в корпусе батареей, как у шуруповёртов, или выносной – соединяется с мотором посредством проводов, чем облегчает вес инструмента.

Аккумуляторная модель

По сфере применения и видам выполняемых работ электрические перфораторы условно разделяют на:

Бытовые – лёгкие устройства для периодического проделывания отверстий малого диаметра, демонтажа плитки, штробления. Весят до ~ 4-5 кг.

Полупрофессиональные – устройства весом от 4-5 кг с мощным мотором для периодических ремонтных работ. Применяются строительным бригадами и одиночными мастерами.

Профессиональные – тяжёлые агрегаты для регулярного штробления и бурения твёрдых материалов.

Монтажные – устройства с горизонтальным двигателем. Нацелены на бурение и сверление, режима «только удары» нет.
Демонтажные модели с вертикальным мотором, рассчитаны на долбление, бурение.

Условная квалификация электрических моделей, исходя из веса и мощности двигателя.

Вес, кг	Мощность мотора, Вт	Класс
До 4	400…800	Лёгкий
4…8	~1000	Средний
8 и выше	1000-2000	Тяжёлый

Существует много перфораторов с различными характеристиками, заточенных под решение определённых задач. Распространены и универсальные модели, выполняющие широкий спектр задач. Основное назначение электрических перфораторов – бурение бетона, штробление твёрдых материалов, пробивание стен и демонтаж плитки.

Отличие бура от сверла

Когда известно устройство бура по бетону для перфоратора, не трудно отличить его со сверлом для дрели. Однако многие новички при выборе затрудняются выбрать нужную насадку под свою модель инструмента. Для начала нужно решить, каким типом инструмента запланировано проведение работ. Если это дрель с ударной опцией, тогда и покупать нужно насадку в виде сверла для бетона. Если это перфоратор, тогда выбирать нужно буры. При покупке новички говорят, что нужно сверло по бетону, а продавец задает вопрос, для какого инструмента оно необходимо — дрель или перфоратор.

Разберемся, чем же отличается сверло от бура, чтобы знать, что ответить продавцу. Итак, различаются рассматриваемые модели, прежде всего, по их назначению. Бур предназначен для перфоратора, а сверла для дрелей. Однако это отличие нельзя назвать аргументом, так как известны случаи применения бура, закрепленного в патроне дрели, а также сверла, установленного при помощи переходника в патроне инструмента. Отсюда получается, что сверло по бетону для перфоратора применяется, но при условии, что это маломощный инструмент, иначе насадка не выдержит больших нагрузок.Буры для перфоратора отличаются от сверл для дрели следующими критериями:

Конструкция хвостовой части — на насадке это цилиндрическое основание диаметром 10 мм и 18 мм с соответствующими выемками, а на сверлах такие пазы отсутствуют. Кроме того, диаметр хвостовика сверла соответствует размеру рабочей части
Диаметры рабочей части — просверлить бетон дрелью можно только с максимальным диаметром отверстия до 14 мм, в то время как в перфоратор ставится насадка диаметром до 32 мм и даже 55 мм для профессиональных бочковых перфораторов с патроном типа sds-max. Для получения больших диаметров отверстий, применяются специальные коронки по бетону
Ударная способность — зная главное визуальное отличие, перейдем к второстепенным факторам. Сверла обладают меньшей производительностью, чем рассматриваемые устройства, что связано с их прочностью. Бур рассчитан на длительные работы под ударной нагрузкой, а сверло предназначено только для кратковременных бурений бетона. Если установить сверло по бетону в патрон перфоратора, то при продолжительных нагрузках оно сломается

Сверло и бур отличие

Еще нужно учитывать такое отличие, как длина рабочей части насадки. Сверла по бетону для дрели выпускаются с максимальной длиной в 300 мм, а буры бывают настолько длинными, что их расстояние достигает 1 метра. Это связано с тем, что перфораторы имеют большой запас мощности, а также обладают высокими показателями создания ударных действий. В дрелях используются электродвигатели малой мощности, которые если и подходят для долбления бетона, то исключительно при непродолжительном применении.

Это интересно! Если использовать дрель для сверления бетона часто, то итог такой работы обернется в виде выхода из строя электродвигателя. Обычно страдает обмотка якоря, но может сгореть и статор.

Если планируется выполнять бурение бетона, кирпича, шлакоблока, железобетона, а также мрамора или гранитных плит, тогда понадобится не только мощный электрический агрегат, но еще и качественная насадка к нему. Если нужно купить бур по бетону для перфоратора, тогда выбирайте модели известных производителей, которые дорожат своим брендом, и выпускают качественную продукцию. Купить же буры можно не только в ближайших строительных магазинах, но и в интернете.

Кроме обычных насадок, которые имеют схожесть со сверлом, различают также проломные буры. Это разновидность сменных элементов для перфораторов, основное назначение которых заключается в проделывании сквозных отверстий для прокладки коммуникаций. Они выпускаются таких размеров от 45 до 80 мм.

Теперь покупая насадку, надо правильно говорить, что вам необходимо бур или сверло. Если вы говорите, что вам требуется сверло по бетону, а продавец переспрашивает вас. Это значит, что он не уверен, что вы знаете, в чем отличие сверла и бура. Поэтому лишний раз не помешает дополнить «сверло по бетону для дрели».
