Оцилиндровочные станки

Классификация

Даже опытный мастер должен провести детальный анализ того, какой тип оборудования ему больше подойдет. Выделяют два основных типа механизмов, предназначенных для оцилиндровки бревна.

1. Проходной. Здесь станок позволяет постоянно продвигать ствол во время его обработки. Бревно движется, проходя через обрабатывающие фрезы. Проходной агрегат используется достаточно часто, но имеет свои нюансы.
2. Цикловой. Передвижение и обработка дерева осуществляется на основе циклических движений.

При этом цикловой агрегат имеет два подвида:

• Цикло проходной. Здесь движения осуществляет только резак, а само бревно остается неподвижным;
• Цикло-позиционный. Рабочий инструмент остается в неподвижном состоянии, а перемещение осуществляет бревно.

Агрегаты могут отличаться между собой по типу движения в процессе деревообработки:

Не стоит забывать, что деревообрабатывающее оборудование может иметь разную степень автоматизации

Если брать во внимание данный критерий, то все оцилиндровочные устройства делятся на три вида

1. Механизированный агрегат. Мастер должен загрузить обрабатываемую древесину, следить за выполнением всех операций, настраивать и регулировать работу станка.
2. Автоматический. Мастер выполняет только одну основную задача — контролирует протекание процессов деревообработки. Загружается и обрабатывается бревно в автоматическом режиме.
3. Полуавтоматический. Специально разработанная для устройства автоматика отвечает за выполнение одной стадии деревообработки, после чего мастер приступает к своим обязанностям.

Что выбрать?

Основной вопрос выбора заключается не в том, купите ли вы агрегат Шервуд, Термит, Тайга или прочие отечественные, зарубежные аналоги.

Выбирая деревообрабатывающее оборудование для работы с бревнами, главный момент состоит в том, отдадите ли вы предпочтение проходному устройству, либо цикловому.

На основе этого можно сделать два объективных вывода.

1. Проходной тип деревообрабатывающего станка, который позволяет оцилиндровать бревно, отличается высокой производительностью. При этом оборудование допускает образование погрешностей в процессе обработки материала. Поверхность может оставаться шершавой по завершению работ.
2. Цикловой вариант деревообрабатывающего оцилиндровочного устройства способен качественно обработать материал и выполнить все сопутствующие операции по обработке. Недостатком можно назвать тот факт, что по уровню производительности данные агрегаты существенно уступают своим проходным аналогам. Компактные размеры, устойчивая база привели к тому, что именно позиционные агрегаты получили наиболее широкое распространение в сферах деревообработки.

Ассортимент обширный, потому к выбору следует подходить со всей ответственностью. Ориентируйтесь на собственные потребности в плане качества, производительности и не забывайте о значимости финансовой стороны вопроса.

https://youtube.com/watch?v=KFEuNwx0UiA

Функции оборудования

Выбирая станок ОС1 400, модели от Шервуд или других ведущих производителей, следует знать, на какие функциональные возможности можно рассчитывать при приобретении подобного агрегата.

Оцилиндровочный станок ОЦС, как и его конкуренты, аналоги, выполняют следующие функции:

• Изготавливают пазы, необходимые для монтажа бревен разного типа;
• Оцилиндровывают бревна;
• Производят обрезные доски на основе лафета;
• Выполняют плашки для паркета;
• Фрезерую гладкую поверхность древесины;
• Обрезают не обрезные доски;
• Готовят венцовые чашки;
• Изготавливают брус;
• Распиливают древесину на лафет;
• Регулируют скорость вращения бревна;
• Выполняют пазы компенсационного типа за счет применения дисковой пилы.

Важная особенность деревообрабатывающих станков заключается в том, что оборудование такого типа может выполнять широкий перечень операций без необходимости переустанавливать само бревно. Специальные фрезы и узлы, которыми оснащается станок, позволяют на агрегатах этого типа изготавливать детали разного диаметра и сложных конфигураций. Мастер, имея в распоряжении оцилиндровочный станок ОС1 400, без проблем своими руками обработает бревно, длина которого составляет порядка 7 метров.

Цена играет не последнюю роль при выборе оборудования Шервуд или его аналогов. Тот же станок Кедр модели ОС 100 стоит от 210 тысяч рублей. Если вы захотите приобрести станок ОЦС, приготовьтесь отдать 750 тысяч рублей.

Во многом из-за высокой стоимости вместо заводского оборудования такого типа многие предпочитают собрать самодельный оцилиндровочный станок. Опытный мастер, имея чертежи, подобный станок своими руками сконструировать способен. Но новичку браться за самодельный станок настоятельно не рекомендуется, если он преследует цель получить оборудование высокой точности обработки.

Особенности устройства

Оцилиндровочный станок Алтай, как и его конкуренты, имеют примерно одинаковую конструкцию. Потому все агрегаты подобного типа состоят из:

• Металлической рамы. В большинстве случаев ее изготавливают из трубопроката прямоугольной формы;
• Направляющей для перемещения силового агрегата и фрезы;
• Бабки. Она служит для фиксации бревна и придания ему вращению. Передняя бабка характеризуется наличием делительной головки, которая позволяет зафиксировать ствол. Здесь же располагается шпиндель;
• Фрезы. Специальные фигурные фрезы выбирают пазы для последующего монтажа. Универсальная фреза позволяет вырезать венцовые чашки, обрабатывать плоскости и выполнять оцилиндровку на станках Шервуд;
• Ножей для фрезы. Их изготавливают из высокопрочной стали. При этом конструкция оборудования позволяет менять и точить нож фрезы, не снимая последнюю;
• Рычагом размещения обрабатываемого бревна;
• Роликов-упоров. Они защищают бревно от провисания;
• Механического тормоза. Его следует применять при выборке венцовых чашек;
• Фиксаторов каретки. Фиксатор останавливает движение каретки, когда выполняется выборка чаш;
• Устройства для вращения бревна. Мастер использует механизм данного типа, чтобы выполнить продольный паз на станках Шервуд и его аналогах.

Так что же выбрать?

Учитывая то, что оборудование с разными технологическими схемами имеет практически одинаковый уровень затрат на содержание и обслуживание, основные параметры, по которым оценивают оцилиндровочный станок – производительность и качество обработки всех элементов конструкции.

По первому показателю проходной станок оставляет позади все разновидности оборудования позиционного типа. То есть, позволяет обеспечить наименьший срок окупаемости капитальных затрат и большую прибыль. Правда, это утверждение действенно только при наличии стабильного сбыта и поставки сырья. Но качество изделий оставляет желать лучшего: шероховатая поверхность из-за недочетов системы базирования и несоблюдение прямолинейности при использовании недостаточно ровного сырья.

Относительно же точности обработки – лучшие показатели имеет позиционное оборудование, хотя его пропускная способность на порядок ниже проходных станков.

Впрочем, для объективной оценки производитель любого технологического оборудования обычно предоставляет образец, изготовленный на данном станке. Результаты его осмотра могут рассказать о многом.

Промышленный станок для производства продукции высокого качества должен быть оснащен:

• массивной станиной;
• точными направляющими;
• удобной системой управления;
• мощным приводом (7-90 кВт);
• ограждениями безопасности в зоне реза.

Подытожим: станки проходного типа незаменимы на крупном производстве, где есть возможность сортировки сырья. Основное направление бизнеса – серийное производство готовых строительных комплектов для возведения деревянных домов.

Но для средних, малых предприятий ориентированных на работу по эксклюзивным проектам, с объемами выпуска до 15м 3 /смену, а также – при использовании сырья с высоким процентом кривизны, сучков и прочих дефектов оптимальный вариант – позиционный токарный станок.

Чтобы совершить правильный выбор, необходимо иметь четкое представление о сырьевой базе, параметрах производственного помещения и технологической схеме работы будущего производства. Так как станок должен поддерживать размерный диапазон необработанных бремен, быть совместимым с другим оборудованием, соответствовать планируемой скорости потока и помещаться на территории цеха.

На сегодняшнем рынке деревообрабатывающего оборудования представлено около 30 компаний. Поэтому, зная параметры «своего» станка осталось определиться с производителем.

Полезные материалы по теме:

На сегодняшний день производство оцилиндрованного бревна осуществляется при помощи трех видов оцилиндровочных станков:

• Оцилиндровочных станков токарного типа ;

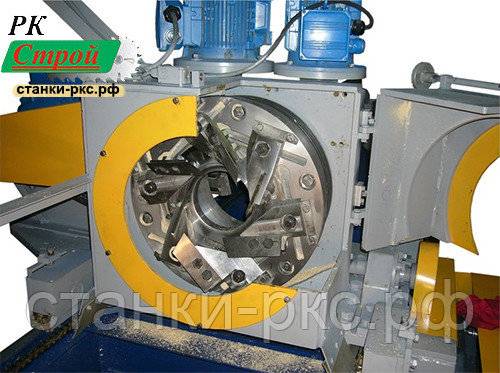

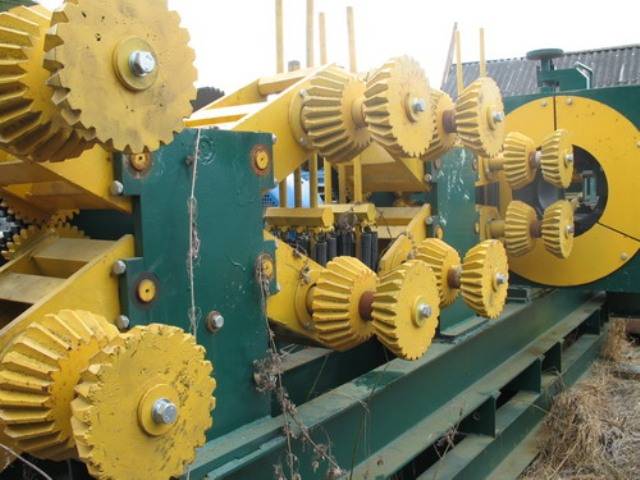

• роторных станков проходного типа;
• станков токарно-роторного типа с зажимом бревна в центрах.

Для каждого характерны свои достоинства и недостатки, обусловленные применяемыми технологиями.

На производственных линиях компании Бревенбург работают оцилиндровочные станки токарно-роторного типа, что позволяет нашим мастерам производить исключительно качественное оцилиндрованное бревно.

Но давайте рассмотрим все три вида по-отдельности и отметим их плюсы и минусы. Для наглядности мы запечатлели их на фото и видео.

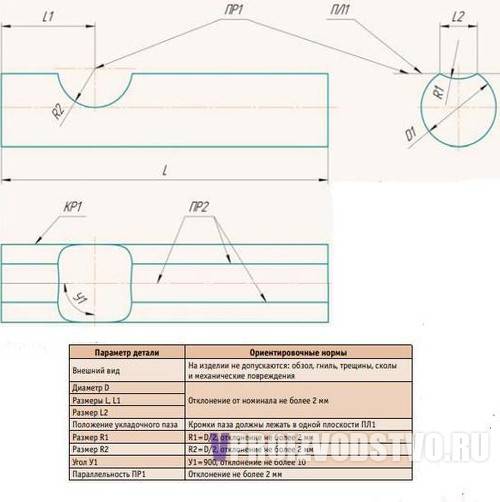

Формирование «чашек» — соединительных монтажных пазов

Элемент «чашка» выполняется при помощи фрезерного узла и прямолинейных направляющих, подающих инструмент. После формирования паза, фреза возвращается в исходное положение.

Такой конструктивный агрегат может быть частью технологического потока – опорной базой становятся кромки укладочного паза, на которые ориентируется ось «чашки». В наиболее распространенной компоновке фреза врезается в заготовку ниже центральной оси.

Но, как показывает практика, лучшие показатели точности демонстрируют станки позиционного типа, на которых чашкорезный аппарат установлен на суппорт с вертикальным расположением фрезы. В этом случае ось чашки может формироваться под различными углами к плоскости монтажного паза. Для такой работы чашкорезного агрегата необходимо, чтобы бревно поворачивалось вдоль оси и фиксировалось в новом положении.

Если оцилиндровочный станок не укомплектован чашкорезным модулем — оборудование для нарезки пазов можно купить и отдельно. Цена вопроса – от 100 000 руб.

2 Популярные виды оцилиндровочного станка

В настоящее время существует несколько популярных разновидностей такого оборудования, используемых профессионалами, а также любителями своими руками проводить строительство, ремонтные, отделочные работы в доме.

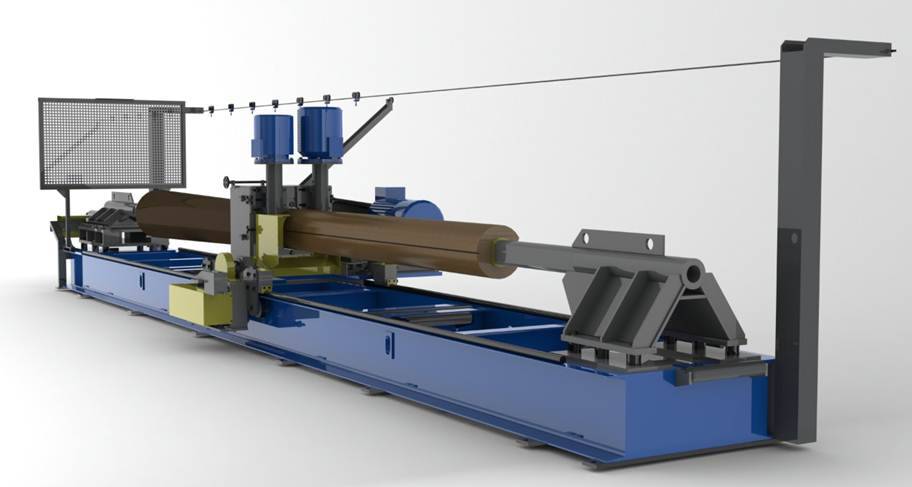

Станок для оцилиндровки круглого леса Алтай-ос550

Среди таковых моделей:

1. Оцилиндровочный станок Алтай. Оборудование благодаря особенностям заточки ножей позволяет обрабатывать бревна, имеющие диаметр до 550 мм. Укомплектован фрезами сферического, а также торцевого типа. Основные преимущества данной версии при обработке брёвен: возможность выбрать оптимальную по скорости проходимость устройства, а также настроить глубину проникновения ножей. Идеален для всех видов производства, как и Шервуд, в том числе, строительства небольших деревянных домов.
2. Оцилиндровочный станок Кедр. Еще один вид оборудования проходного типа для промышленных предприятий. Позволяет укладывать до 7,5 метров бревен на одну обработку. Подходит для всех типов бревна благодаря уникальному виду заточки фрезы.
3. Оцилиндровочный станок Тайга ос 1. Оборудование, как и Шервуд, подходит для чернового, чистового видов обработки дерева. Позволяет работать с образцами максимального диаметра 240 мм. Как и другие образцы проходного типа, может использоваться для промышленных целей, в том числе, строительства дома или бани из бруса. В зависимости от разновидности заточки ножей, может использоваться для различных задач.
4. Оцилиндровочный станок Термит. Универсальное оборудование проходного типа, как и станок Русь, пригодное для обработки различных типов бруса. Идеален для промышленных предприятий, где может получать до 900 погонных метров готового бруса за смену. Современная конструкция данного оборудования позволяет исключить возможность прокручивания бревна во время обработки.

Общий вид и технические характеристики оцилиндровочного станка Термит

Все виды данного оборудования наиболее пригодны для промышленного выпуска бруса, однако при наличии надлежащих условий для работы своими руками они могут применяться в домашних условиях.

Стоимость таких изделии, равно как и моделей Русь или Шервуд, зависит от комплектации оборудования, а также фирмы, продающей данный вид оборудования. Лучшие цены на него у официальных дилеров.

2.1 Процесс по оцилиндровке бревен на станке (видео)

Обработка древесины проводится на протяжении нескольких столетий. Издавна оцилиндрованные бревна использовали для того, чтобы возводить дома, бани и иные сооружения. Процесс придания правильной формы бревнам достаточно сложный, предусматривает применение специальных оцилиндровочных станков. Создать оцилиндровочный станок своими руками решают многие, кто достаточно часто работает с бревнами. Ручным методом провести обработку качественно практически невозможно, при этом требуется достаточно много времени. Рассмотрим особенности того, как сделать оцилиндровочный станок своими руками, какие есть разновидности подобного оборудования и многие другие моменты.

1 Оцилинровочный станок – особенности оборудования

Станок для оцилиндровки бревен – механизм, в котором обработка бревен осуществляется за счет контакта с ними нескольких специальных фрез. Приводятся последние в движение специальным мотором (в некоторых комплектациях их два).

Все бревна во время подачи надежно фиксируются системой, благодаря чему достижима их простая и равномерная обработка.

Также в зависимости от типа оборудования может он иметь и рельсовый путь, установка которого для версии проходного типа требует специального бетонного основания для установки.

В продаже представлены различные виды оцилиндровочных станков, в том числе, оборудование вида Русь и Шервуд проходного типа, а также модульного типа.

Данное оборудование, как приборы Шервуд или Русь, могут быть самостоятельными единицами или же идти в составе комплекса деревообрабатывающего. Они бывают различной мощности.

Средний объем бревна, которое свободно пропускают станки Русь, Термит, Шервуд, составляет 240 мм, хотя отдельные варианты такого оборудования легко справляются и с более крупными образцами.

Оцилиндровочно — фрезерный станок Шервуд ОФ-28Ц

Оцилиндровочные установки позволяют выполнять целый ряд видов обработки материала. В частности, именно с его применением делают непосредственную оцилиндровку бревна, подготовку продольного паза укладочного, пропила компенсационного, а также специализированных элементов для крепления – боковых чаш.

1.1 Плюсы и минусы данной технологии обработки

К преимущества данного вида станков для обработки бревна нужно отнести:

1. Высокую скорость обработки изделий.
2. Точность в выполнении многих видов обработки благодаря разновидности заточки ножей.
3. Абсолютную безопасность оператора при работе с таким оборудованием.
4. Простоту в настойках, высокий уровень автоматизации таких устройств.
5. Высокое качество обработки материала, независимо от качества обрабатываемой древесины
6. Универсальность – с таким устройством вы сможете делать любые заготовки из натурального дерева.
7. Малый расход древесины, который дают не только образцы Русь и Шервуд, но и самодельный оцилиндровочный станок.

Оцилиндровочные станки позволяют делать любые заготовки из натурального дерева

Что же касается недостатков, присущих данному виду устройств, то среди них нужно отметить:

• большие габариты оборудования, ввиду которых любители обрабатывать дерево своими руками не всегда могут устанавливать подобные конструкции в собственном доме;
• высокие цены на сменные детали, а также необходимую обработку изделий перед началом работы, к примеру, заточки ножей.

1.2 Сменные детали к станкам оцилиндровочным

Для простой обработки на таких станках бревен различных типов без изменения качества отделки материала для таких конструкций необходимо закупать такие виды комплектующих:

Сменные фрезы, в особенности, нестандартных типов (при закупке данных компонентов особое внимание нужно уделить качеству заточки ножей под отдельные виды бруса).
Дополнительные электромеханические приводы для некоторых типов конструкции.
Сменные детали для обработки чаш.
Детали для выполнения компенсационного пропила.

Особенности устройства станков для оцилиндровки

Установка состоит из основных блоков – металлическая рама, передняя и задняя бабки, фрезы. Обычно в качестве рамы служат квадратные трубы, обладающие направляющими для движения силовой конструкции и каретки. Бабки требуются для закрепления бревна в центральной части и для толчка к вращательным действиям.

Основным ходовым инструментом выступают фрезы. Они обеспечивают легкое вхождение в древесину, уменьшая вибрации и увеличивая точность. Они бывают универсальные и фигурные. Универсальная фреза применяется при классической оцилиндровке, фрезеровки и выборки венцевых чашек. Фигурная фреза употребляется при выборке пазов.

Фрезы оснащены ножами, которые можно снять. При несоответствии получаемых параметров бревна необходимо заменять ножи. Они изготавливаются из прочной стали и применяются продолжительное время.

Чтобы уменьшить время и сделать помещение бревна на раму легче, применяют рычаги, устанавливаемые в центре бревна. Для выбора венцевой чашки нужно надежное прикрепление каретки. Поэтому применяются тормозные приспособления, размещаемые на окончаниях каретки. Если нужно получить продольный паз, то используют удобный регулятор вращения древесины.

Станки токарно-роторного типа с зажимом бревна в центрах

Обработка бревен на оцилиндровочных станках такого типа производится оцилиндровочно-фрезерным узлом, который перемещается вдоль заготовки, но сама заготовка при этом остаётся неподвижной.

• Строгое соблюдение заданного диаметра (так как заготовка проходит через калибровочное кольцо)
• Исключение возможной кривизны.
• Высокое качество обработки.
• Станки токарно-ротарного типа как правило применяют при изготовлении больших диаметров оцилиндрованного бревна (240 мм и больше) ввиду его энергозатратности.

• Малая производительность (но существенно выше, чем у станков токарного типа).
• Высокая энергозатратность. По этой причине оцилиндровочные станки токарно-ротарного типа как правило применяют при изготовлении больших диаметров оцилиндрованного бревна (240 мм и больше).

Нужна цена “под крышу” или индивидуальный расчет по материалам или услугам? Предлагают дешевле?

Вопросы по сайту:

Copyright 2006 – 2019 «Брёвенбург» Полное копирование материалов сайта запрещено. При частичном копировании активная ссылка на сайт обязательна.

Опирайтесь не на цену бревна, а на конечную смету, количество и соблюдение этапов контроля качества.

Три простых факта:

1. Мы — производители. Мы не перепродаем чужое. Бревно закупают у нас.
2. Производство находится в Кирове, хвойные леса рядом. Логистика минимальная.
3. У нас вы платите только за тот материал, что лёг в стены. Неиспользуемые остатки в расчет не включаются!

Если вам при тех же объемах предлагают оцилиндрованное бревно дешевле, будьте внимательны — нередки такие нечестные приемы, как:

1. Неготовность отпускать товар по заявленной цене при безналичном официальном расчете .
2. Навязывание дополнительных и неоправданно платных услуг (например погрузки), завышение цен на комплектующие, услуги по сборке, что при меньшей цене на бревно приводит к неожиданно распухшей общей смете.
3. Под видом бревна 1 и 2 сорта продают бревно 3его сорта (а оно у нас, кстати, всего по 6500 руб. за м 3 ).
4. Искусственно увеличивают общую кубатуру сруба, в том числе включая в неё неиспользуемые остатки материала.

Смело звоните нам (8332) 46-37-99, 46-37-67 или отправляйте общую смету, а мы проверим её на огрехи или предложим вам более выгодные условия. И, конечно, будем рады видеть вас на нашем производстве.

В последние годы российский рынок оборудования заполняют станкостроительные компании, выпускающие аппараты для обработки круглого леса. Прежде всего это станки для оцилиндровки бревен, позволяющие получать из сырой лесной древесины геометрически правильный кругляк. Спрос на это оборудование не очень высок, так как леспопромышленники мелкого и среднего масштаба в основном обходятся пилорамами, которые в настоящее время отечественные производители изготавливают и поставляют заказчикам в большом количестве.

Преимуществом брёвен, обработанных на оцилиндровочных станках, является геометрически правильная их форма по всей длине и наличие продольного паза для выкладки тёплого сруба

Также важно то, что венцовые чашки изготавливаются по точным размерам, благодаря чему плотность укладки и прилегания получается чуть ли не идеально высокая

Основная масса производителей станков для деревообработки выпускают оцилиндровочные станки лишь для расширения ассортимента продукции своих клиентов, всего лишь для попутного с основным производством изготовления заготовок для строительства домов. При увеличении спроса на постройки из оцилиндровок бюджетного класса, изготовленных на ленточных пилорамах, были продолжены усовершенствования этого лесопильного оборудования. В основном пильный узел на ленточной пилораме заменялся фрезерным, а к качеству готовой продукции никто высоких требований и не предъявлял.

Эти гибридные станки до сих пор представляют большую часть производственных мощностей, занятых в оцилиндровке брёвен. Отпускная цена на полученную продукцию не может быть высокой, так как качество полученного строительного материала оставляет желать лучшего. Очень разумно для предпринимателя в настоящее время составить бизнес-план и просчитать рентабельность производства высококачественного строительного бруса при изготовлении его на современном специальном оборудовании для оцилиндровки бревна. Результат может превзойти все лучшие ожидания. Купив такой станок для производства бруса, можно получить продукцию, превосходящую по качеству тот древесный строительный материал, которым изобилует нынешний рынок. И покупатели, совсем не глупый народ, обязательно увидят это превосходство и оценят его по достоинству.

Монтаж

Для работы используется старая пилорама, на которой заменяют корпус упором и задними бабками для зажима неокорённого ствола. В качестве держателя устанавливают конический или иной роликоподшипник. Чтобы бревно без труда вращалось по собственной оси, потребуется дополнительный двигатель, вручную процесс пойдёт долго.Для перемещения фрезы, самым простым решение станет укладка рельсового пути. Не придётся перетаскивать тяжёлые хлысты вручную. Расстояние между поперечными шпалами, усиливающими конструкцию, и на которых крепится рельса – не более 1 м, для монтажа используется брус, пропитанный специальными составами или уже готовые шпалы.Монтаж самодельного станка для оцилиндровки начинается со сборки рамы. Действуя сварочным аппаратом, отдельно готовят её секции. А при сборке проверяют уровнем, так чтобы конструкция получилась в одной плоскости. Погрешность в 0,5 мм на каждый метр допускается, так как идеальной ровности добиться всё равно не удастся, а тяжёлое бревно в будущем сгладит несоответствие.Укрепляют фрезеровочный узел, собирается от деталей токарного станка. Ведь кроме оцилиндровки нужно вырезать чашку на стволе. Для этого требуется специальная вертикальная фреза, которую изготавливают самостоятельно или заказывают по каталогу заводу — производителю.

Теперь подключают двигатель для вращения. Сразу предусмотрите электропитание с советующим напряжением в помещении, предназначенном быть домашней пилорамой, силовой кабель должен идти отдельно и быть подключённым в независимый щит, иначе постоянного вышибания бытовых приборов в доме не избежать, что не может отразиться на их работе. Двигатель укрепляют анкерными болтами. Правильность подключения указана на корпусе, с ней должно совпадать движение силовой головки. В случае несовпадения поменяйте фазы местами.Кабели подключения разнообразных узлов устанавливаются на всю длину готового станка с запасом. Безопасность использования заключается в укреплении их над станком гибкими держателями. Нель дать кабелю провиснуть и тем более коснуться рабочей поверхности – переруб чреват последствиями.До пуска в работу, станок для оцилиндрованного бревна проверяют на параллельность осей бабок, передней и задней. Перемещающая фреза должна идти точно горизонтально. Если этого не сделать, самая меньшая неприятность, случающаяся при эксплуатации – кривизна ствола. Большая – выход из строя всей системы. К тому же погрешность параллельных линий приводит к игре бревна, особенно при плохой фиксации.

Классификация

Классифицировать оцилиндровочные станки можно следующим образом:

По способу движения бревна:

1. проходные (обработка нескольких бревен происходит непрерывно);
2. циклические (обработка нескольких бревен происходит повторением цикла);
3. циклические проходные (перемещается режущий инструмент);
4. циклические позиционные (перемещается вращающееся бревно).

По степени механизации:

1. механизированные (человеку отводится роль загрузки заготовки, выгрузки готового изделия и настройки станка);
2. автоматизированные (человеку отводится роль наблюдателя);
3. полуавтоматизированные (станок производит один цикл, после чего требуется вмешательство человека).

По типу питания привода:

1. электрические;
2. бензиновые.

По диаметру обрабатываемого бревна:

1. минимальный — 80 мм;
2. максимальный — 500 мм.

Если рассматривать функционал станков, то можно отметить, что:

• у проходных станков высокая производительность, но низкая точность, а связано это с отсутствием центра базирования;
• у циклических позиционных станков высокая точность и шероховатость, но низкая производительность.

Широко используются циклические позиционные станки из-за небольшого размера и системы базирования, которая имеет надежную фиксацию.

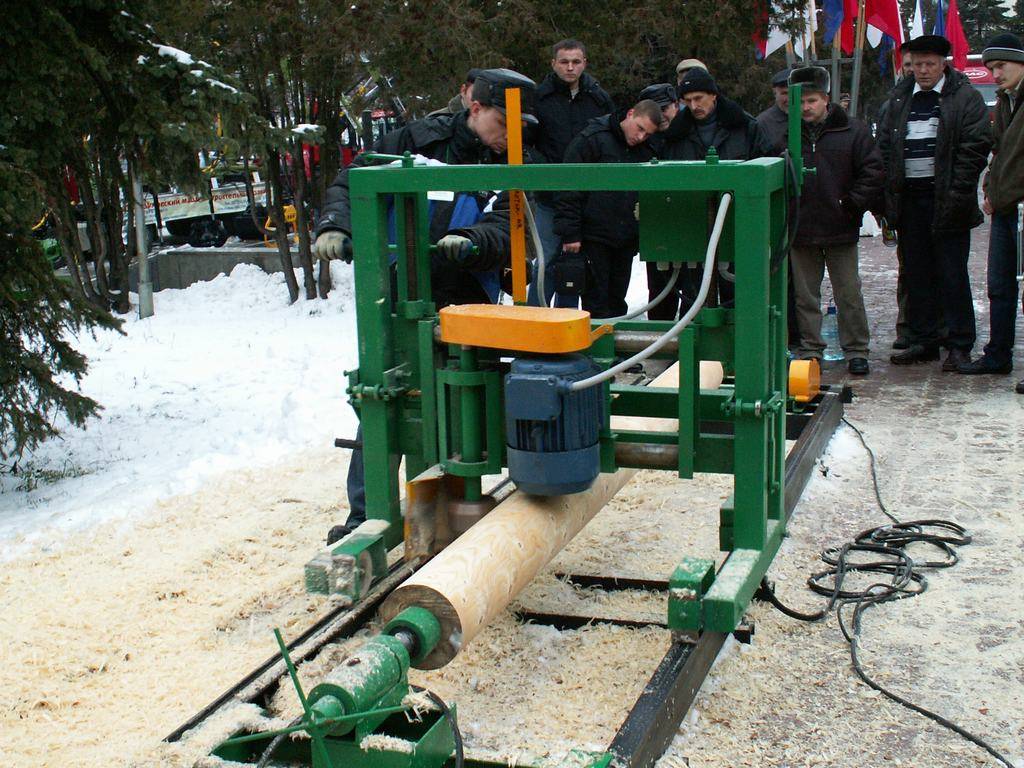

Создание самодельного станка

Схема создания своими руками рассматриваемого станка предусматривает использование пилорамы в качестве основы. При проведении работы будет установлен упор вместо переднего упора, для вращения заготовки будет устанавливаться ручка или мотор.

Довольно сложно создать свой режущий инструмент – сборную фрезу. Как правило, она изготавливается путем соединения нескольких частей из прочного материала. Для передвижения фрезы устанавливается рельса.

При планировании по установке оборудования стоит помнить о том, что окончательный вес, самой конструкции и заготовки, может достигать нескольких сотен килограмм. Именно поэтому следует проводить установку станка исключительно на бетонное основание или плотно утрамбованный грунт, на котором положен толстый и прочный брус.

Оцилиндровочный станок, сделанный своими руками, не будет обладать высокой точностью и многофункциональностью как промышленные варианты исполнения, но для решения большого количества задач в быту его все же будет достаточно. Процесс сборки следующий:

Для начала следует провести сбор рамы. Для этого понадобится строительный уровень, так как погрешность не должна превышать показатель 0,5 мм на один метр. При сборку чаще всего используются прямоугольный брус из стали, реже трубы. Соединять их можно сваркой или разборным крепежным элементом, комбинировать их для упрощения процесса переустановки станка.
Следующий шаг заключается в установке силовых агрегатов и бабок

Следует учитывать важность правильного выбора электродвигателя
Ранее только трехфазные варианты исполнения подходили для рассматриваемого случая, но современные варианты исполнения двухфазных моторов стало также возможно использовать (однако их стоимость довольно велика).
Уделяем внимание на правильно и надежность крепления силового кабеля. По возможности он защищается от механического воздействия.
Устанавливаемый силовой механизм можно оборудовать стопором.
Проводится заземление
Этому моменту также нужно уделить внимание, так как металлическая конструкция выступает в качестве проводника, и при несущественном повреждении силового кабеля электродвигателя ток может уходить на раму.
При установке электродвигателя с тремя фазами для вращения бревна следует учитывать, что расположение фаз определяет направление движения выходного шпинделя

При смене фаз можно также изменить направление вращения. Стоит помнить о технике безопасности работы с электричеством, особенно в случае трехфазной сети с напряжением 380 В.

При креплении бабок обращаем внимание на надежность соединения. При этом их оси должны совпадать, так как в противном случае оцилиндрованный брус подобным станком будет иметь большую погрешность в размерах, во время работы может возникать биение

Особое внимание уделяется балансировке фрезы – не сбалансированная фреза приводит к быстрому износу всего оцилиндровочного станка. Заключительным этапом становится непосредственно установка фрезы, которая должна крепиться очень надежно, предусматривается наличие страхующего элемента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
