Как правильно пользоваться нивелиром: настройка прибора

Измерительные устройства такого типа могут отличаться друг от друга с конструктивной точки зрения. Однако все они требуют соблюдения определенных условий. Точность работы приборов зависит от правильного расположения их в пространстве. Перед началом выполнения измерений необходимо провести грамотную настройку прибора.

Для регуляции нивелира существуют специальные механизмы, позволяющие определить оптимальное расположение на местности. В строительных целях, как правило, применяются приспособления, оснащенные уровнями. Эти устройства относят к пузырьковым, и именно с их помощью выполняется правильная калибровка измерительного инструмента. Лучшие лазерные нивелиры включают в себя дополнительные приспособления для настройки.

Статья по теме:

Повысить эффективность прибора позволяют винты, которые способны менять расположение устройства по трем осям (X, Y и Z). Для того чтобы отрегулировать инструмент, необходимо поочередно подкрутить каждый винт. Если выравнивание положения нивелира прошло успешно, то пузырьки в уровнях будут находиться четко между ограничительными метками.

Винты, которые способны менять расположение устройства по трем осям значительно повышают эффективность прибора

В верхней части приспособления имеется еще один уровень – круговой. На колбе этого элемента располагается разметка в виде двух окружностей (большой и малой). В конце регулировочных работ пузырек должен размещаться строго в центральной точке меньшего круга.

Насколько реально отремонтировать лазерный уровень

Когда из строя выходит болгарка или дрель, то первым делом мастер спешит самостоятельно разобрать инструмент, и отремонтировать его. Мало кто задумывается над тем, чтобы сдавать такие уровни в специализированные сервисные центры. Как только ломается нивелир, то о самостоятельном ремонте мало кто задумывается. Связано это с тем, что прибор имеет сложную конструкцию (на первый взгляд). Если разобраться с устройством инструмента, то никаких проблем с ремонтом не возникает.

Большинство специалистов не советуют самостоятельно производить ремонт устройств. Однако нет ничего плохого в том, чтобы попытаться отыскать причину неисправности, и устранить ее. К тому же большинство поломок можно устранить даже без разборки инструмента.

1. Разрядились батарейки или аккумулятор. Если не включается уровень, то первым делом следует убедиться, что исправны источники питания. Если это батарейки, то их надо заменить, а если аккумулятор, то поставить на зарядку
2. Неисправность контактов или их окисление — если долго не пользоваться прибором, и при этом оставить в нем батарейки на долгое время, то они могут «потечь». В итоге пострадает конструкция прибора. Чтобы исключить такого рода поломки, надо при хранении извлекать батарейки из инструмента. Если это литий-ионные аккумуляторы, то их необходимо хранить исключительно в заряженном виде
3. Выход из строя зарядного устройства — если нивелир работает от встроенного аккумулятора, то из строя может выйти зарядный блок. Узнать о такой поломке можно по отсутствию индикации заряда, когда включается вилка в розетку
4. Не работает горизонтальная или вертикальная проекция — в этом случае необходимо разобрать корпус устройства, и произвести диагностику. Поломки в электросхеме могут определить только знающие и опытные специалисты. Кроме того, для проверки понадобится специализированное оборудование. Однако часто причиной неработоспособности проекций является отпаявшийся проводок. Имея паяльник, следует припаять проводок на место, чтобы в итоге вернуть работоспособность лазерного измерителя проекций
5. Размытая или плохо видная лазерная проекция — в этом случае необходимо разобрать корпус, и проверить чистоту стекла. Стекло обычно засоряется, поэтому его необходимо очистить. Если причиной является не стекло, то надо менять светодиоды или проверять микросхему
6. Не работают кнопки — если она заедает, залипает или вовсе не включается, то подлежит замене. Чтобы заменить кнопку, также нет необходимости везти прибор к специалисту. Следует разобрать его, диагностировать поломку, и по возможности устранить
7. Неисправность указателя — причиной является нарушение целостности грузика. Чтобы устранить поломку, надо разобрать инструмент, и настроить указатель

Это интересно! Если нивелир еще на гарантии, то в этом случае лучше отвезти его в магазин, и сдать на ремонт. Такой ремонт будет бесплатным, и при этом не понадобится самостоятельно выполнять вмешиваться в конструкцию.

Из сказанного выше, можно сказать, что отремонтировать нивелир можно своими руками, без помощи специалистов

Здесь главное аккуратность и осторожность. Если же после разборки не удается выявить причину поломки, тогда следует собрать уровень, и отвезти его в ремонт

Для этого имеются специализированные центры.

https://youtube.com/watch?v=nHN4rDnUaGg%3F

Проверка точности вертикальной плоскости у лазерного уровня

Устанавливаем лазерный уровень примерно в 5 метрах от стены и крепим на стене отвес длинной около 2.5 метров. Включаем лазерный уровень и сводим линию с верёвочным отвесом, если отклонение вертикальной линии (сверху или снизу) не превышает половину значения характеристики «точность» к примеру, +/- 3мм на 10м, то точность линии находится в допустимых пределах.

Если при проверке точности у лазерного уровня выявилась погрешность выходящая за рамки допустимой, обратитесь в сервисный центр, либо проведите настройку самостоятельно.

Построители плоскостей с конусными призмами, к примеру Firecore F99T-XR, можно проверить по такой же технологии.

Какие технические параметры имеют ротационные уровни

В зависимости от поставленных технологических задач, процесс нивелирования предусматривает учет следующих технических параметров измерительного уровня:

Световой излучатель — это светодиод, посредством которого происходит проецирование плоскости. От качества светодиода зависит его свечение, потребление энергии, а также наличие процесса нагрева

В рассматриваемых приборах очень важно использовать высокомощные светодиоды, так как обычные световые излучатели не способны проецировать плоскости на большие расстояния. В конструкции световых элементов может быть 2 и даже 3
Наличие механизма, посредством которого происходит регулировка положения инструмента

Системой автоматического установления угла отклонения оснащены дорогостоящие приборы, так как этот механизм влияет соответственно на стоимость. Угол автоматического настраивания положения не превышает 5 градусов, поэтому в любом случае, все нивелиры имеют встроенные водные уровни для регулирования положения лазерного уровня
Оптика — за счет оптики удается не только проецировать луч на большие расстояния, но еще и делать его одинаковой толщины
Система управления — в отличие от точечных и линейных, ротационные имеют большой функционал. Это разные опции, позволяющие построить горизонтальную, вертикальную и точечную плоскости
Способ потребления энергии — все приборы являются портативными или автономными, то есть работают от встроенных аккумуляторов. Это могут быть как обычные пальчиковые батарейки, так и автономные аккумуляторы литий-ионного наполнения. Практически все ротационные уровни известных производителей Hilti, Bosch, Condtrol, Stabila и другие, имеют съемные литий-ионные аккумуляторы. Некоторые модели работают от двух источником питания — на двигатель и на светодиоды
Скорость вращения подвижной головки — дорогие модели устройств имеют регуляторы, посредством которых можно задать частоту вращения головки
Дополнительные приспособления — это специальные очки, мишени и пульты в виде приемников. Эти дополнительные устройства позволяют выполнять разметку на отдаленные расстояния, повышая при этом качество измерений

В техническом описании к каждой модели ротационного нивелира указываются такие данные, как величина погрешности или точность измерений, дальность расстояния, а также цвет лазерного луча и возможности применения прибора для построения вертикальной проекции на 360 градусов. Имея представление о том, что такое лазерный ротационный уровень, остается разобраться, как же правильно выбирается этот измерительный уровень.

Это интересно! Сравнивать точечный и ротационный нивелиры не имеет смысла, так как хотя они и имеют одинаковое назначение, но принцип построения плоскостей сильно отличается. Перед выбором того или иного прибора, надо для начала решить, что планируется измерять и где будут выполняться работы — в помещении или на улице.

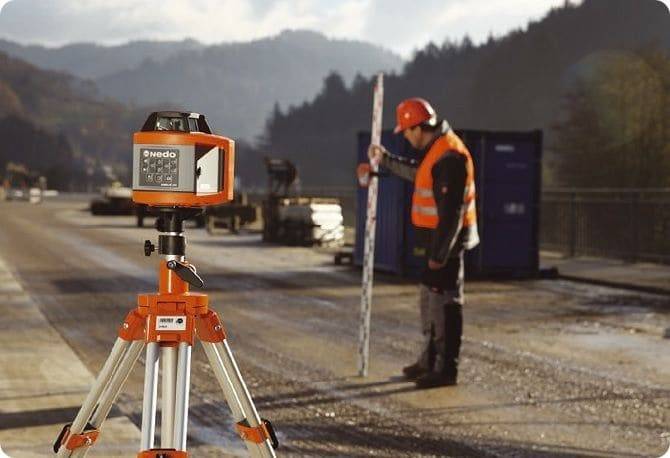

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму

Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости.

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия

Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе.

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

На заметку! Лазерные нивелиры 360° также требуют установки и настройки измерительной рейки, но их особенность заключается в создании более объемной плоскости.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой.

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Нюансы при выборе строительного уровня для дома

Огромным плюсом лазерного уровня является высокая точность измерений и построений.

Приспособления, в которых есть функция самонивелирования, называются самовыравнивающимися устройствами. Они оснащаются встраиваемым компенсатором, который способен реагировать на отклонения от начального расположения.

Если конструкция установлена криво на штативе или другом горизонтальном основании, устройство будет подавать определенный сигнал. Это может быть мерцание луча или оповещение. То же самое будет происходить в случае непреднамеренного смещения корпуса лазерного уровня из-за ветра или случайного задевания. Подача сигнала прекратится, если пользователь вернет устройство в исходное положение.

Если сравнивать с обыкновенным пузырьковым приспособлением, функция самовыравнивания является более совершенной, так как уровень устанавливается с точностью до 1-2°. Однако бывают случаи, когда нужно установить уровень дома под конкретным углом.

При выборе лазерного уровня в первую очередь необходимо обратить внимание на его конструкцию. Компенсатор не позволит производить разметку, так как инструмент начнет мигать

В этом случае нужно отключить функцию самонивелирования. Поэтому в процессе выбора приспособления лазерного типа, который планируется применять для выполнения разметки под углом, необходимо подумать о наличии данной функции, так как она имеется не во всех устройствах

Компенсатор не позволит производить разметку, так как инструмент начнет мигать. В этом случае нужно отключить функцию самонивелирования. Поэтому в процессе выбора приспособления лазерного типа, который планируется применять для выполнения разметки под углом, необходимо подумать о наличии данной функции, так как она имеется не во всех устройствах.

У множества уровней есть функция самоотключения. Она сработает, если устройство не будет использоваться в течение конкретного промежутка времени. Даже если пользователь забыл выключить приспособление, оно отключится самостоятельно. Это позволяет экономить заряд элементов питания. Следует заметить, что у некоторых конструкций предусматривается оповещение о необходимости отключения конструкции.

Какой лазерный уровень подойдет для работы на улице?

С помощью маятникового уровня можно производить до пяти измерений одновременно в разных плоскостях.

Если планируется приобрести уровень для работы на открытой территории, то прежде всего понадобится обратить внимание на диапазон температуры, в котором можно его использовать. Например, если указывается диапазон 5-40°С, то можно использовать устройство исключительно в теплый период или в зданиях, которые отапливаются

Если будет нужна конструкция для работы и в зимнее, и в летнее время года, то рабочий диапазон температуры должен быть шире, к примеру, от -10°С до +40°С.

В процессе приобретения важно учитывать и то, какой класс электрической защиты имеет корпус. Устройства, которые предназначаются для профессионального строительства, имеют класс защиты IP54 или выше

В этом случае на установленные рабочие компоненты не будут попадать капли воды и частицы пыли. Такое устройство не боится дождя и снега.

Выбор типа крепления лазерного уровня

Электронный лазерный уровень используется для измерительных работ без малейших погрешностей и на больших расстояниях.

Для использования на открытой территории понадобится приобретать устройства, которые могут закрепляться на штатив. Для применения в закрытых зданиях подходит маленький штатив или приспособление для закрепления конструкции на стенке. Подобные изделия не такие большие, потому их удобно транспортировать и хранить. Рекомендуется приобретать подобный инструмент вместе со штативом

Если данные элементы приобретаются по отдельности, то стоит обратить внимание на то, что они должны подходить по диаметру резьбы

На каждый инструмент изготовители предоставляют гарантию, срок которой может составлять от 1 до 3 лет. Рекомендуется покупать изделие у тех производителей, которые предоставляют лучшее обслуживание.

Все функции необязательно должны быть в одном устройстве, так как это может существенно увеличить его стоимость. Нужно определиться, без каких функций не получится обойтись в строительстве. Все будет зависеть от специфики деятельности.

Выбирать лазерный уровень для дома нужно исходя из личных потребностей.

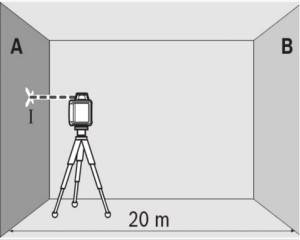

Как проверить лазерный уровень на точность

Проверку лазерного уровня следует производить каждые 2-3 месяца использования. Можно доверить эту процедуру сервисному центру, отдав некоторую сумму денег. Однако при домашнем использовании вы легко сможете оценить точность прибора самостоятельно.

Для этого необходимо свободное помещение с ровным полом, и расстоянием между стенами порядка 20 метров.

Размещаем инструмент около первой стены, выравниваем его по горизонту и делаем отметку на стене

Разворачиваем его на 180 градусов, делаем отметку на противоположной стене

Затем, не меняя высоты штатива, переносим к противоположной стене и устанавливаем напротив отметки

Разворачиваем на 180 градусов. Отметки на первой стене должны совпадать. Если нет – необходимо произвести регулировку согласно инструкции по настройке прибора

Поверки нивелира

Здравствуйте, уважаемый читатель блога прораба, в статье поверка нивелира расскажу, что необходимо сделать перед работой с нивелиром. Статья «Как пользоваться нивелиром» пользуется большой популярностью и мне не раз читатели советовали больше писать на эту тему. На самом деле я не знал, что можно еще написать про работу с нивелиром, вроде все рассказал.

Как мне казалось, элементарные вещи все должны знать, но я вспомнил свои первые шаги в работе с нивелиром, было куча вопросов, которые я задавал своим коллегам по работе. Думал, что задаю глупые вопросы о простых вещах, но на работе я лучше задам дурацкий вопрос и пойму как сделать, чем не спрошу, сделаю не правильно и потом буду выглядеть еще глупее.

Как проверить лазерный уровень?

Лазерный уровень проверяется следующим образом. Кстати, тот уровень, который я рекомендовал выше, я, естественно, проверил. Он идеальный. Его точность, даже выше заявленной погрешности в паспорте.

1. Проверяем горизонталь. Для этого нам нужна комната не менее 5 метров. Ставим уровень примерно в 1 метре от какой либо стены. Включаем и помечаем линию карандашом. Далее, разворачиваем уровень на другую стену. И также, помечаем линию карандашом.

2. Затем, переставляем лазерный уровень к другой стене, также примерно в 1 метре. Устанавливаем линию лазера на ту метку, которая у нас уже есть на стене. После чего, разворачиваем лазерный уровень в сторону первоначальной стены и проверяем, совпадает ли лазерная линия с первой меткой, отмеченной карандашом.

Не забывайте про погрешность. Но, у меня она, к счастью минимальная. Около 0,5 мм на 5 метров. Для монтажа окон ПВХ, такой лазерный уровень — то, что надо. Если, конечно речь ни идет о выставлении окон в одну линию на большие расстояния. Ну, впрочем с таким точным выравниванием, пожалуй ни один дешевый нивелир не справится. Наверняка, будет погрешность.

3. Проверяем вертикаль . Подвешиваем отвес. Ждем, когда он перестанет раскачиваться. После чего, направляем вертикальный луч лазера строго на нитку отвеса.

Вот и все. Очень простые способы, а главное очень точные. Теперь, и Вы знаете, как проверить строительный и лазерный уровни на точность при покупке.

Настройка

Чтобы выровнять нивелир, необходимо его развернуть таким образом, чтобы один подъёмный винт находился на передней части прибора, а два других – слева и справа. Пузырёк воздуха должен находиться на центральной оси метки уровня. Для этого боковые винты вращают в противоположных направлениях. Чтобы переместить пузырёк воздуха в вертикальном уровне прибора, винт на передней части необходимо также вращать. При настройке последующего пузырькового уровня следует контролировать предыдущий.

Фото: использование оптического нивелира

Когда пузырёк воздуха установлен в «нуль пункт», нивелир следует повернуть на 180° и убедиться, что пузырёк остался на прежнем месте. Если он сместился, его следует снова отрегулировать двумя винтами и шестигранным ключом по инструкции.

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

1. Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
2. Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
3. Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

1. Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
2. Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
3. Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

1. В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
2. Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
3. Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
4. После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

1. Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
2. Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
3. По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

Принципы геодезии созданы для снижения накопления неточностей измерений.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

• штатив;
• мерная рейка;
• отвес с нитью;
• планшет с листом бумаги или журнал для записи измерений.

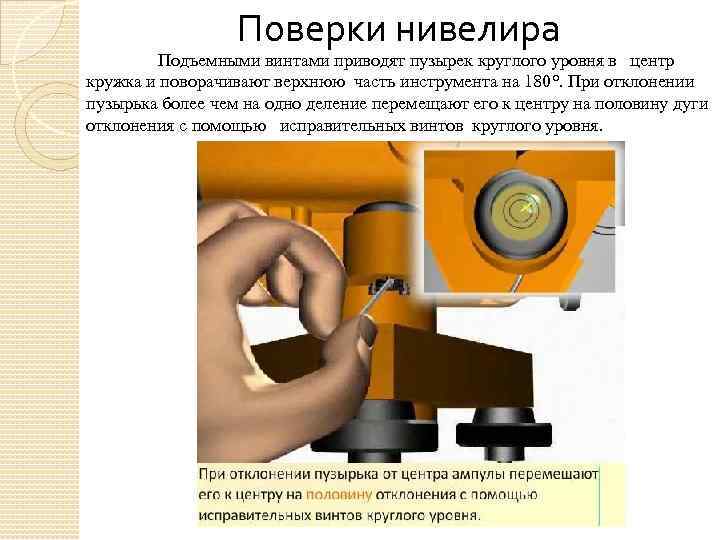

Поверка и юстировка круглого уровня.

Условие: Ось круглого уровня (Рис.1) должна быть параллельна оси вращения нивелира.

Рис. 1

Для выполнения этой поверки с помощью подъемных винтов выводят пузырек круглого уровня на середину (в центр кружка на стекле ампулы уровня) и разворачивают зрительную трубу нивелира вокруг его оси на 180°. и этом если пузырек круглого уровня останется в середине, то условие выполнено. Если же пузырек сместится, то его с помощью юстировочных винтов круглого уровня и ключа, который входит в комплект нивелира, необходимо вернуть обратно на половину всего отклонения к центру ампулы. С помощью подъемных винтов вновь выводят пузырек уровня на середину (Рис. 3) и повторяют поверку и так до тех пор, пока при повороте трубы нивелира пузырек круглого уровня будет оставаться в центре.

Рис. 2

Рис. 3

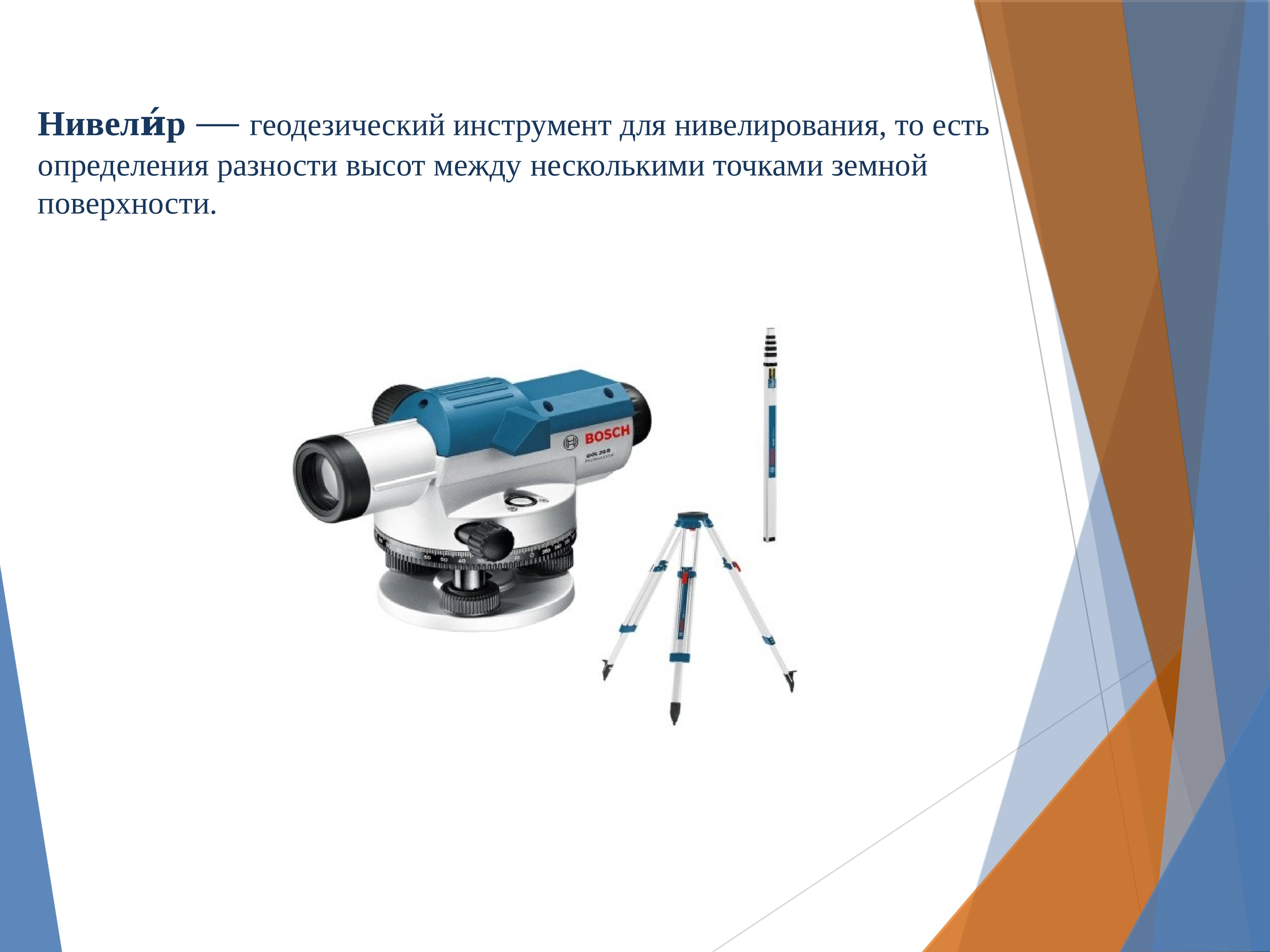

Оптические нивелиры – в чем их преимущество?

Оптические или призменные нивелиры являются одними из наиболее популярных. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). При выполнении замеров все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. Установив и настроив аппарат, можно приступать непосредственно к замеру. Пользоваться оптическим нивелиром очень просто. Для этого потребуется как минимум два человека, поскольку первый фиксирует специальную рейку с нанесенной на нее шкалой деления ценой 10 мм, тогда как его партнер производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Оптический нивелир

Оптические нивелиры, в свою очередь, подразделяются на несколько категорий, в соответствии с Государственной нивелирной сетью Российской Федерации:

1. I класс – в него входят высокоточные приборы с минимальным уровнем погрешности, предназначенные для выполнения геодезических работ. Добиться малых погрешностей удалось благодаря эффекту прямого и обратного изображения, а также встроенной зрительной трубе. Аппаратами первого класса в основном пользуются исследователи и геодезисты, которым требуется максимальная точность в показаниях.
2. II класс – к данной категории относятся устройства, в которых имеется компенсатор и зрительная труба только прямого изображения. Погрешность находится на вполне приемлемом уровне, а производство ведется в соответствии со всеми нормами и стандартами ГОСТа, что подтверждается постоянными сертификациями на предмет качества. Нивелиры второго класса отлично справляются с замерами на близком расстоянии. Это может быть очень полезно в тех случаях, когда у геодезистов нет возможности пододвинуть аппаратуру.
3. III класс – так называемые технические нивелиры, у которых имеется либо уровень, либо компенсатор, либо оба устройства одновременно. Стоимость подобных агрегатов на порядок меньше. Они превосходно подойдут для использования в быту, где не требуются сверхточные результаты. Тем не менее, погрешность здесь не очень большая, поэтому некоторые профессиональные строители прибегают к их помощи в условиях ограниченных финансовых возможностей.

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор непривередлив к погодным условиям, может работать без электричества и батареек. Все, что необходимо для проведения замеров, – это освещение, а также аккуратное обращение с самим нивелиром. Сильные удары и механические повреждения могут стать причиной разбалансировки системы и, как следствие, получения некорректных сведений.

Обзор производителей…

Обзор производителей GNSS-приемников (с ассортиментом Вы можете ознакомиться здесь)Обзор производителей тахеометров (с ассортиментом Вы можете ознакомиться здесь)

Обзор производителей нивелиров (с ассортиментом Вы можете ознакомиться здесь)

Обзор производителей теодолитов (с ассортиментом Вы можете ознакомиться здесь)

Обзор производителей тепловизоров (с ассортиментом Вы можете ознакомиться здесь)

Обзор производителей трассоискателей (с ассортиментом Вы можете ознакомиться здесь)

Обзор производителей аксессуаров (с ассортиментом Вы можете ознакомиться здесь)

Советы из сервисного центра

VEGA L-24 – прибор с поверкой

Лазерный построитель круглогодичного использования для всех зон климата. Конструкция учитывает эксплуатацию в достаточно сложных полевых условиях. Корпус и детали прибора сделаны с большой степенью защиты от факторов извне, – пыли, грязи и гидрометеоров.

Точности измерений содействует установка подвесного компенсатора, оборудованного магнитным амортизатором. Поставляется с зарегистрированным доказательством о начальной поверке.

Плюсы:

• Крепкий, «неубиваемый» прибор.
• Хорошая цена, с учитыванием поверки изделия.
• Наличие оптической функции «зум» на всём увеличении.

Минусы:

• Отсутствует штатив.
• Ненадёжный футляр для перевозки.

Проверка уровня

Схема проверки уровня нивелира.

Точность показаний нивелира зависит от того, правильно ли работает уровень. Чтобы проверить его, нужно выполнить простую процедуру. С помощью винтов площадка нивелира выставляется так, чтобы пузырек воздуха в уровне занял среднее положение. Потом начинаем медленно вращать прибор, чтобы он совершил полный разворот вокруг своей оси. Если при смещении пузырек не передвинется, это подтверждает исправность уровня, и можно приступать к измерениям.

Чтобы добиться более точного выравнивания, специалисты рекомендуют разворачивать уровень и ставить его так, чтобы он находился между двумя разворотными винтами. Смещение воздушной капсулы в сторону одного из винтов показывает, что его нужно отрегулировать. Проделав такую операцию по очереди с каждым из них, можно считать, что и эта проверка нивелира успешно выполнена.

Иногда бывают ситуации, когда рельеф местности не позволяет выставить треногу посредством винтов. Тогда следует максимально выровнять уровень, а потом убирать его смещение, вращая юстировочные винты посредством луча шестигранного. Следует поворачивать уровень и каждый раз повторять описанную выше процедуру до те пор, пока воздушный пузырек не займет стабильное центральное положение.

Для чего нужен нивелир

Спектр действий, проводимых нивелиром, очень высок. Устройство различается по конструкции и параметрам, для геодезических работ применяются оптические модификации приборов. В строительстве, при монтажных работах широкое распространение получили лазерные модификации измерительных приборов. Функционал не требует последующих расчетов и разметки территории, конструкцией может пользоваться даже непрофессионал.

Основное назначение нивелира:

• Разметка строительной площадки для возведения фундамента проектируемого объекта.
• Любые измерения на территориях, где планируется высадка деревьев или цветов, а также монтаж заборов, пристроек и теплиц.
• Площадки и тротуары могут быть расчерчены на территории нескольких десятков метров вперед, что позволяет подсчитать расходы материала.
• Производятся землеустроительные мероприятия.

Процесс разметки пола в строительстве

Модификация строительного нивелира применяется при крупном ремонте или возведении здания. Для чего нужен нивелир – сокращение времени на разметку, а также поиск неровностей. Строительные разновидности применяются:

• когда прокладываются магистрали коммуникаций, это могут быть трубы, канализация, электропроводка и прочее;
• горизонтальный пол, ровные стены, перегородки необходимы при любом качественном ремонте, нивелир помогает вычислить параметры;
• производится монтаж плинтусов, натяжных, подвесных конструкций на полотке здания;
• монтаж мебели встроенного типа, установка рам, дверей в помещениях.

Процесс измерения высоты холма

Время на отделочные, монтажные работы значительно сокращается с использованием цифрового устройства.

Достоинства современных нивелиров

Еще во времена Древнего Египта человечеству был известен принцип работы нивелира, который с тех пор практически не претерпел никаких изменений. На сегодняшний день эти измерительные приборы отличаются высочайшей точностью и огромной функциональностью, поскольку постоянно совершенствуются технологии их производства.

Можно выделить ключевые требования, которые предъявляются к современным аппаратам:

• Высокая устойчивость к воздействию внешних факторов;
• Высокая точность измерения;
• Возможность сохранения информации на разных носителях;
• Легкость и удобство в эксплуатации;
• Удобная конструкция и малый вес;
• Выгодная цена.
