Как проверить точность показаний пузырькового уровня
При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 180 0 . Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.
Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.
Как «настроить» гидроуровень своими руками: важные моменты
Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно
Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.
- Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
- Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.
В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.
Автор статьи Александр Куликов
Как работать с гидроуровнем: разметка уровня пола, потолка, стен
Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

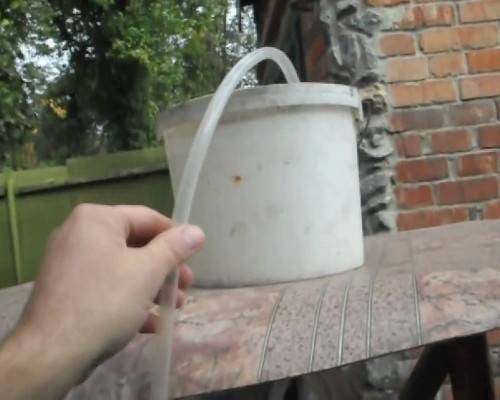

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.
Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.
Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

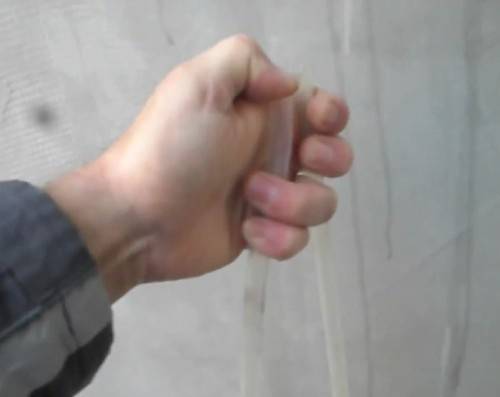

Конец трубки зажимают пальцем
При соединении двух концов трубки, уровень воды в них должен быть одинаков.
Уровень воды в трубках должен быть одинаковым

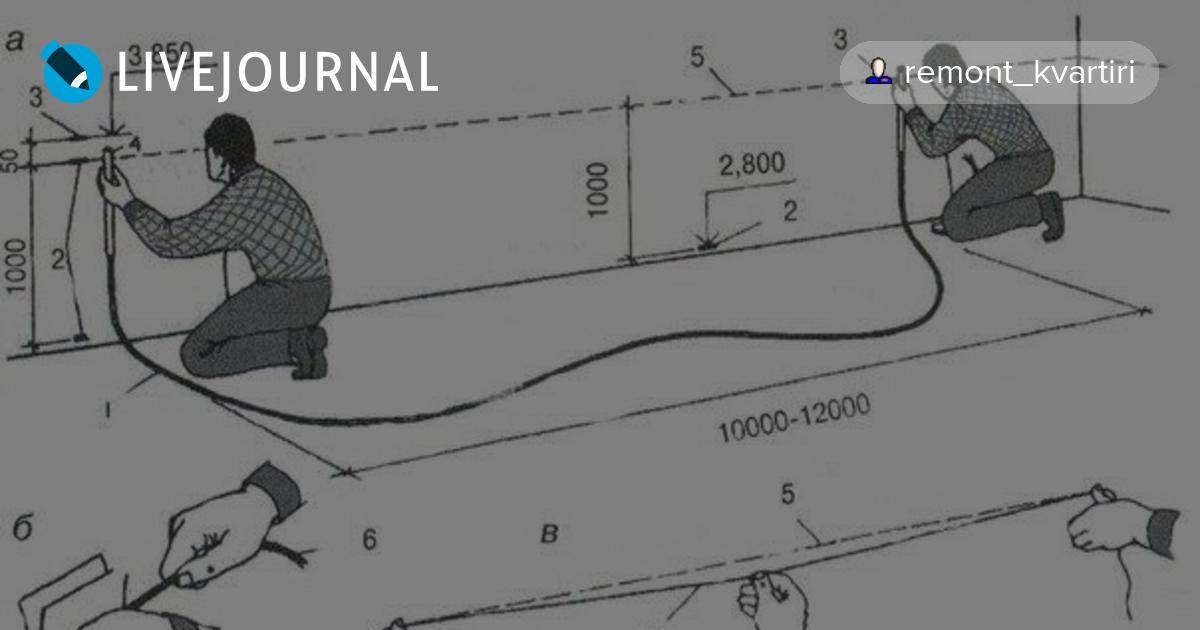

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.
Этот конец шланга остаётся всё время неподвижным!
Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.
Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.
Конец трубки зажать пальцем
Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.
После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.
Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.
Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.
Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.
На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.
Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.
Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.
Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.
В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.
Подготовка к использованию
Все строительные гидроуровни продаются без воды. Перед применением необходимо залить в них жидкость. Для этого есть два способа.
- 1 способ. Воду наливают из крана тонкой струйкой в один конец трубки. Другой конец при этом либо закрыт пробкой, либо его удерживают, чтобы вода не выливалась.
- 2 способ. Один конец трубки помещают в ведро с жидкостью, расположенное выше уровня второго конца. Из второго конца высасывают воздух. После этого жидкость пойдет туда самотеком.
Не стоит наполнять колбы до краев. Необходимо оставить в них воздух, чтобы уровень воды оставался в пределах шкалы. Кстати, для лучшей видимости иногда жидкость подкрашивают.
После наполнения строительного гидроуровня необходимо стравить лишний воздух из трубки, чтобы в процессе измерений избежать погрешностей. Шланг складывают пополам, распрямляют, а его концы поднимают кверху и держат рядом. Пробки с колб нужно снять. Пузырьки воздуха поднимутся и выйдут из трубок естественным путем. Вы можете следить за процессом, оценивая однородность жидкости по всей длине трубки. Ускорить выход пузырьков можно, постукивая пальцами и подгоняя их таким образом кверху.
Проверка: правильно подготовленный к работе инструмент не должен иметь пузырьков в трубке, а вода в колбах должна быть на одинаковом уровне.
Устройство и принцип работы
Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.
Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.
На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.
Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу
Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.
Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды
Это особенно важно для выравнивания уровня в разных помещениях дома
Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.
Разметка фундамента
Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.
Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:
- Прибивают первую перекладину (рейку) на нужной высоте.
- Закрепляют на ней один конец измерительного прибора.
- Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
- Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
- После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.
Все, что нужно знать о водяном уровне

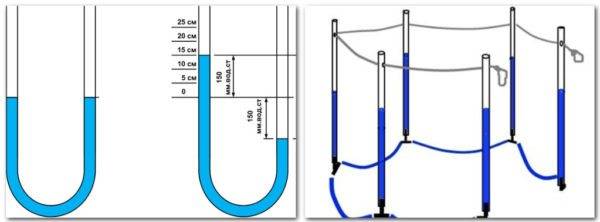

Гидроуровень — это инструмент, с помощью которого можно определить насколько взаимное расположение удаленных предметов соответствует горизонтальной плоскости. Работа такого устройства основана на принципе сообщающихся сосудов.
Атмосферное давление одинаково действует на жидкость с одной и с другой стороны шланга, поэтому уровень жидкости будет одинаковым, даже если одна сторона шланга будет ниже другой

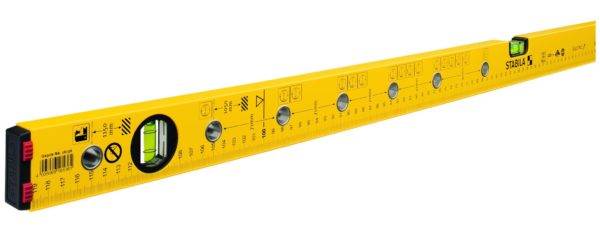

К категории гидроуровней относится строительный ватерпас. Несмотря на то, что тут нет сообщающихся сосудов, соответствие горизонтальной плоскости также определяется с помощью жидкости.
На фото — строительный ватерпас, который не только определит перекос плоскости, но и послужит неплохой линейкой
Недостаток этого прибора в его небольшой длине и в том, что он не гнется. То есть, в отличии от гибкого шланга, заполненного жидкостью, этот инструмент не рассчитан на работу на большом расстоянии.
Несмотря на простоту устройства прибора, уровень строительный гидравлический можно не изготавливать самому, а купить в заводском исполнении в любом строительном магазине
| Наименование | Цена весной 2017 г. |
| TULIPS TOOLS II13-880 | 370-400 руб. |
| Зубр «Мастер» (длина 20 м) | 400-440 руб. |
| Topex (длина 15 м) | 700-750 руб. |
Гидроуровень заводского изготовления — это прозрачный шланг с градуированными колбами. К колбам прилагаются заглушки, для того чтобы залитая в устройство жидкость не расплескивалась. В среднем длина трубки составляет от 10 до 20 метров. Для нормальной циркуляции жидкости применяется шланг диаметром 6-8 мм.
Где применить
| Иллюстрации | Способы применения |
 | Отбивка уровня стяжки пола. Располагая одну колбу на требуемом уровне от пола, с помощью другой колбы можно сделать разметку для заливки стяжки. |
Как применить
| Иллюстрации | Описание действий |
 | Заполняем трубку. Подкрашиваем воду в ведре, в крайнем случае можно использовать мыльный раствор, главное, чтобы в нем не было пузырьков. |
- Один конец трубки прикладываем к одной стороне поверхности и делаем отметку;
- Второй конец трубки переносим на нужное расстояние и также прикладываем к поверхности.
Описанный гидроуровень имеет существенный недостаток — это невозможность применения в одиночку. Но есть более технологичная версия сообщающихся сосудов, которую можно использовать без помощников.
Делаем инструмент для работы без помощников
| Иллюстрации | Описание действий |
 | Что нужно для сборки приспособления. Понадобится: |
Теперь померяем высоту кирпича. Устанавливаем на него шкалу и смотрим, до какой отметки доходит вода. В нашем случае это 17 см.
Теперь осталось отвести свободный конец трубки на требуемое расстояние и разметить на стене нужную высоту.
Несколько слов о ватерпасе
Ватерпас с голландского переводится как «водяной измеритель». Но если в предыдущем инструменте был задействован принцип сообщающихся сосудов, то в этом приспособлении применяется капсула с жидкостью, в которой свободно перемещается пузырек воздуха.
Для того чтобы сделать прибор более функциональным, капсулу заполняют не водой, а спиртом, который не замерзает при минусовых температурах
Водяной уровень выполнен в виде линейки или правила, и капсула располагается по центру:
- Когда линейка лежит на горизонтально ровной поверхности, пузырек расположен строго посредине капсулы;
- Если линейка отклоняется от горизонта, пузырёк смещается от центра.
Прибор может оснащаться не одной, а двумя капсулами. В этом случае, одна капсула расположена в горизонтальной плоскости, а другая — в вертикальной. Таким образом, за один раз можно определить наклон поверхности по горизонтали и по вертикали.
Гидроуровень в строительстве. Виды и применение гидроуровня
Ни одна стойка не обходится без строительного инструмента, особенно в больших масштабах. Здесь найдёт своё применение гидроуровень. Прибор, который придуман на основе закона Паскаля, можно назвать самым простым, но эффективным устройством. Для его изготовления используются две колбы с рисками и длинный шланг.
Размеры кишки могут варьироваться от 200 см до 3000, радиус от 0, 5 см до 20. Для того, чтобы прибор работал, достаточно влить любую жидкость. И основываясь на законе сообщающихся сосудов получать точные данные на горизонтальной поверхности.
Прибор достаточно древний, но не утратил своей актуальности до наших дней. Какие бы строительные приспособления мы не взяли, будь то лазерный, пузырьковый уровень. Ни один из них не справиться, когда речь заходит о больших, а тем более невидимых объектах.
Гидроуровень нашёл своё применение:
— установке углов фундамента;
Нехитрый инструмент доступен каждому начинающему строителю. Его можно с лёгкостью сделать своими руками. Для этого взять силиконовый шланг в диаметре 0,8 см и присоединить к шприцам 20-ти кубовым. Актуален прибор своими руками, когда длина нужна небольшой длины. И зная, как работает гидроуровень всегда найдётся ему применение.
Как пользоваться гидроуровнем — обучаемся применению разными способами
Строительный гидроуровень, как и любой другой измерительный инструмент, перед применением нуждается в подготовке. Эта подготовка включает в себя заправку прибора жидкостью. Заливаемая жидкость в виде обычной воды предварительно окрашивается в яркий цвет, что повышает точность измерений. Окрашивание воды в яркие цвета не является обязательным условием, но это положительно влияет на точность измерений.
При заливании воды внутрь прибора нужно смотреть, чтобы в шланге не образовывались пузырьки воздуха. Их присутствие недопустимо, так как это приведет к получению неточных данных. Заливать воду нужно до момента, пока вся трубка не заполнится водой, и при этом будут отсутствовать воздушные пузырьки. Как правильно заливать жидкость в прибор, показано на схеме ниже.
После того, как прибор будет заполнен водой, можно приступать к его калиброванию. Калибровка нужна для того, чтобы получить точные результаты. Процедура представляет собой совмещение двух колб друг с другом, и доливание воды до совмещения на одинаковом значении.
Этим значением является нулевая отметка, но вовсе не обязательно заполнять колбы водой до совмещения жидкости на нулевом показателе. Для этого подойдет любое значение, которое нужно обязательно запомнить. В этом и заключается весь процесс калибрования гидроуровня. Когда прибор готов к применению, рассмотрим первый вариант его использования:
Подносим первый резервуар к поверхности, и совмещаем уровень воды на нулевом значении с предварительно нанесенной отметкой на стене. Эта отметка устанавливается в зависимости от выбранной высоты монтажа потолка или уровня заливки бетона
Один человек после совмещения резервуара на нулевом значении с отметкой на стене должен удерживать ее в неподвижном состоянии
Второй человек перемещается на другую поверхность, где необходимо выровнять плоскость. Эта отметка будет соответствовать по высоте с той, которая предварительно выбрана на первой стенке
Для этого прикладывается колба к стенке, и перемещается до момента, пока вода в колбе не установится на нулевом значении
При перемещении важно контролировать, чтобы трубка не изгибалась, что очень часто случается, если используется прибор с длинным шлангом
После этого делается отметка на стенке маркером или мелом, и получаем две точки, расположенные в одной плоскости. После этого нужно провести прямые линии по периметру, и соединить их
https://youtube.com/watch?v=z65h1KYdKrk%3F
Как видно, пользоваться этим прибором вовсе не трудно. Если обе колбы заполнены до отметки, которая не соответствует нулевому значению, то замеры проводятся по аналогичному методу. Это второй способ, как пользоваться гидроуровнем:
- Запоминаем значение, на котором уравновесилось значение жидкости в обоих резервуарах (например, +3) при калибровании
- Подносим первый резервуар к поверхности, и совмещаем с предварительно поставленной отметкой на стене колбу на том значении, которое было зафиксировано при калибровке (т.е. +3)
- Один человек держит первый резервуар, а второй перемещается к другому объекту, и прикладывает колбу к стенке, и добивается, пока жидкость в колбе не достигнет отметки +3
- После этого ставится пометка на стенке
Принцип измерения по второму способу полностью аналогичен первому, за одним небольшим исключением — необходимо запомнить значение уровня жидкости при калибровке. Именно от этого значения зависит точность результатов.
Типы измерительных приборов на основе уровня жидкости
Сразу несколько измерительных приборов, которые применяются в строительстве, работают используя принцип уравнения жидкости, а именно:
- гидростатический прибор простейшей конструкции.
- уровень пузырьковый
- модель, используемая для труб.
Первый тип широко используется в строительстве как новичками, при проведении например домашнего ремонта, так и опытными и профессиональными представителями строительных профессий. Как пользоваться гидроуровнем, новичку понять не сложно.
Интересно, что весит такой прибор после наполнения колб водой примерно один килограмм, а пустой прибор порядка трехсот грамм.
Что касается пузырькового уровня, то он работает на основе воздушных пузырей в колбах, которые заполненные специальной жидкостью. На линейке пузырек воздуха должен находиться по центру, что будет свидетельствовать о ровной вертикальной или горизонтальной поверхности.
А вот упомянутые выше трубные модели, оснащенные магнитом, используются в основном при укладке инженерных сетей: водопроводных, газовых, канализационных труб и профилей. Их легко крепить к опоре или трубопроводу, за счет формы и магнита.
Как научиться пользоваться третьей колбой на уровне
Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.
Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.
Принцип работы такого механизма следующий:
- Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
- Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
- Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет
Это интересно! По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.
Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.
https://youtube.com/watch?v=VTYRiHffCYQ%3F
Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность
Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов
