Напильники по металлу

Заточка режущего инструмента при помощи напильника

К группе режущих инструментов относят резцы, фрезы, топоры, пилы и многие другие. Режим эксплуатации, материал из которого произведен режущий инструмент, определяют периодичность его заточки. Эта операция выполняется за два захода. Первая – это собственно сама заточка, вторая – это доведение режущей кромки до необходимых требований. То есть, она должна быть приведена в рабочее состояние. На режущей кромке должен быть заточен определенный угол, она должна иметь определенную форму. Эти параметры определяет материал детали.

Заточка лопаты напильником

В процессе доводки, с режущей кромки, происходит удаление заусенцев, образовавшиеся в процессе первичной заточки.

Для финишной обработки режущего инструмента применяют изделия с мелкой насечкой. Это могут быть надфили, бруски и другие абразивные материалы. Финишные операции могут выполняться как на специальном оборудовании, так и вручную.

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

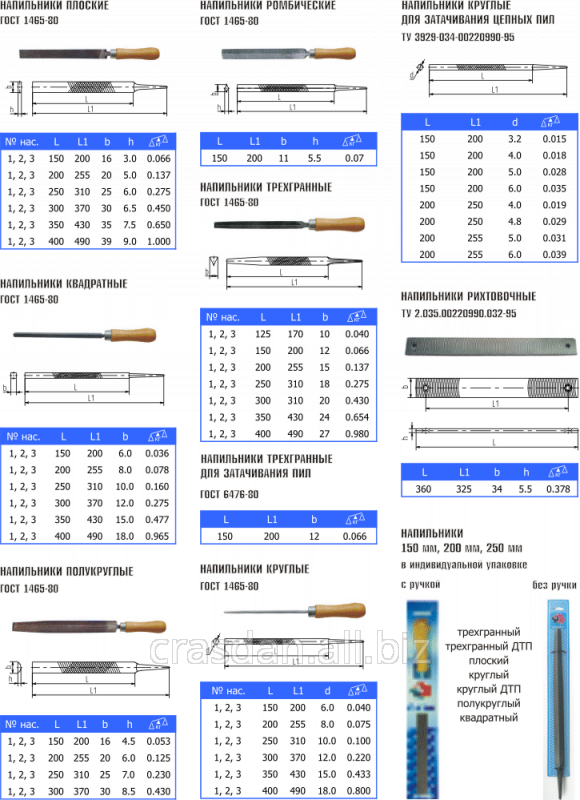

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

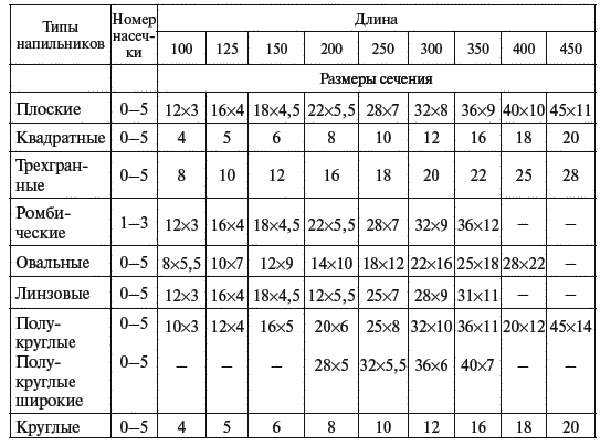

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Это интересно: Развертки по металлу — конструкция, классификация, применение

Технические характеристики инструмента

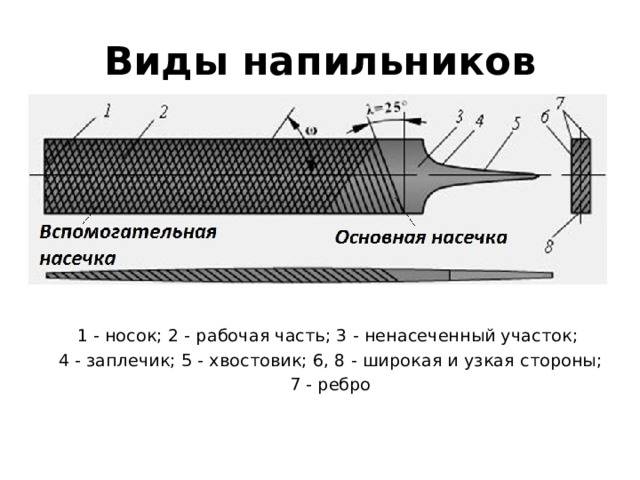

Классический современный напильник своим внешним видом напоминает брусок, изготовленный из стали особой марки, с иссечённой по определённому шаблону поверхностью. Большая часть этих режущих инструментов характеризуется треугольным, прямоугольным либо круглым сечением бруска, однако бывают и другие типы сечений.

Самым часто используемым материалом для изготовления прибора являются разные виды высококачественной инструментальной стали, например, хромистой легированной (ШХ15 и 13Х) и улучшенной нелегированной (У10А – У13А).

Одной из составляющих частей этого инструмента является пластмассовая или деревянная ручка, прикреплённая к зауженному конусообразному хвостовику. Деталь не выполняет никаких важных функций, не влияет на качество напильника и служит лишь для удобства в эксплуатации работником. Если же такая ручка отпадает, совершенно не имеет смысла выбрасывать инструмент – достаточно заменить одну деталь другой.

Качество и сфера применения напильника напрямую зависит от типа нанесённой на него насечки, а также от конфигурации зубьев. При изготовлении напильника для нанесения таких зубьев чаще всего используются методы фрезерования, протягивания, насечения или точения, однако последнее время производители стали выпускать напильники преимущественно с зубьями, насечёнными на специальном станке.

Что такое напильник и для чего он нужен?

Это один из самых популярных видов слесарных приспособлений для ручной обработки самых разнообразных материалов: металл, дерево, пластмасса, кости, стекло и прочих.

Для каждой сферы применения предназначается свой тип инструмента, имеющий подходящие элементы напильника для поставленной задачи.

В качестве общих функций, он предназначен для выполнения следующих операций:

• заточка режущих кромок; • шлифование и снятие заусенцев; • зачистка поверхности до определенного уровня шероховатости; • послойное опиливание поверхности; • отрезка заготовок; • подгонка размеров; • выполнение канавок, фасок, радиусов, шлицев, пазов и пр; • придание конструктивным элементам нужной формы.

Читать также: Чему равна площадь всех граней куба

Рифленая поверхность способна обеспечить высокий уровень точности и чистоты обрабатываемых элементов при небольших физических затратах.

Пилочку для ногтей с полным правом можно отнести к одной из разновидностей этого инструмента.

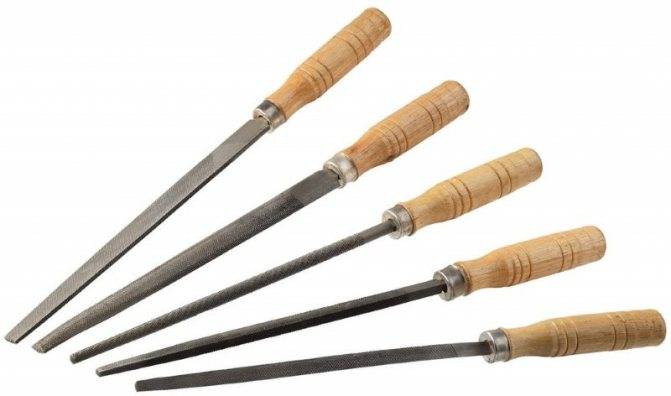

Назначение и виды напильников

1. Плоский. Им хорошо зачищать ровные части заготовок.
2. Инструмент с квадратным сечением. Они удобны для подгонки деталей с внутренними квадратными или многогранными отверстиями.
3. Полукруглый. Подойдёт для шлифовки вогнутых поверхностей с большим диаметром.
4. Круглый. Они помогут расширить отверстие малого радиуса, а при необходимости придать ему другую форму, например, сделать овал или эллипс.
5. Трехгранные помощники мастера служат для работы с деталями, имеющими острые углы, до 60°.
6. Есть напильники с ромбической формой. Угол между рабочими плоскостями такого инструмента меньше, чем у треугольных «коллег по цеху». Их используют для обработки деталей внутри острых углов. Например, для заточки ножовки с мелким зубом.

Преимущества напильника

Он прост в применении и дешёв в приобретении. Если использовать электроинструмент, например, для заточки, такой прибор будет сложен в использовании.

Станок для заточки инструмента, обеспечит точные углы и высокое качество исполнения работы, но стоит больших денег.

Приобретение такого станка для редкого использования не практично. Напильником можно обрабатывать детали в труднодоступных местах. Например, отверстия различной сложности.

Наружные поверхности с множеством углов и изгибов. Его работоспособность не зависит от наличия электроэнергии. Напильник относительно безопасен. Не разбрасывает стружки, не мечет искры, не имеет опасных вращающихся элементов.

Напильник, в отличие от электрического инструмента, снимает небольшой слой. Поэтому им испортить заготовку сложнее. Если требуется точная подгонка двух деталей надо использовать напильник с мелким зубом. Ещё одна классификация напильников – по плотности насечек.

При шлифовке металлических или деревянных деталей не всегда есть возможность прибегнуть к помощи наждака или шлифовальной машинки. В таких случаях не избежать обращения к такому инструменту, как напильник. Это приспособление вместе с молотком и пассатижами является оснащением скорой неотложной помощи во многих домашних делах. От его хорошего состояния и правильного применения зависит немалая часть успешного выполнения работы.

Заточка режущего инструмента при помощи напильника

Ножи, пилы и топоры можно точить и править не только наждаком или оселком. Есть инструмент, который всегда под рукой. Какие бывают напильники для заточки – рассмотрим на примере механической цепной пилы.

Как правильно точить цепь бензопилы напильником

Прежде всего, разберемся в принципе работы зуба бензопилы.

Режущая поверхность одна, но заточка производится под углом. К тому же ограничитель глубины пропила должен иметь свою высоту. Поэтому для заточки применяется специальная насадка в виде лучковой пилы:

Однако такое приспособление стоит достаточно дорого, а изготавливать его самостоятельно, нет смысла. Не так часто мы производим заточку.

Если у вас твердая рука – можно заточить зубцы просто голым напильником. Главное – правильно выдержать угол и радиус закругления.

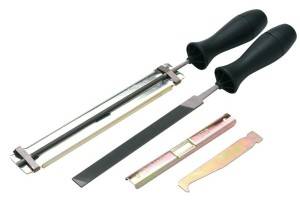

И все же для надежности следует изготовить или приобрести элементарный шаблон, который позволит выдерживать угол и глубину. А горизонталь напильника вы будете контролировать самостоятельно.

А если ваш напильник затупился, то восстановить его поможет концентрированный раствор лимонной кислоты, уксусная кислота или, как в этом видео ролике, хлорированное железо.

Рейтинг качественных алмазных надфилей на 2023 год

В эту категорию вошли инструменты различной формы, фирменной марки и ценового сегмента. Все они предназначены для работы с различными материалами. Лучшие производители, по мнению покупателей, являются:

• «Sparta»;
• «Yato»;
• «STAYER»;
• «Sitomo».

Модель «158255» от производителя «Sparta»

Алмазный набор надфилей широкого назначения для тонкой работы с материалами, которые не может обработать обычный инструмент. Продаются они в наборе с разной формой: плоской (обычной и заостренной), полукруглой, трёхгранной, овальной, ножевой, круглой, квадратной и двойной полукруглой. На одном из концов лезвия имеется рукоятка красного цвета с отверстием для подвешивания.

Набор алмазных надфилей «158255» от производителя «Sparta»

Технические характеристики:

Sparta 158255
Достоинства:

• Отлично справляется с поставленной задачей;
• Набор: разнообразие форм;
• Недорогой;
• Удобное хранение.

Недостатки:

Не выявлены.

Модель «YT-6149» от производителя «Yato»

Круглый надфиль с ручкой и заострённым наконечником, ручка – гладкая, красного цвета, без отверстий. Половина стержня гладкая, другая половина — с алмазным напылением.

Внешний вид алмазного надфиля «YT-6149» от производителя «Yato»

Технические характеристики:

Форма:	круглая
Размеры (миллиметры):	4 – диаметр, 160 – длина
Масса нетто:	24 грамма
Родина бренда:	Польша
Средняя цена:	66 рублей

Yato YT-6149
Достоинства:

• Удобная ручка;
• Лёгкий;
• Недорогой.

Недостатки:

Не выявлены.

Модель «1603-10-H6_z01» от производителя «STAYER»

Бренд германского происхождения, набор с рукояткой и различными видами надфилей в упаковке. Используется в большей степени в строительной сфере при обработке древесины или металла. Рукоятка ребриста, предотвращает скольжение при эксплуатации инструмента, для удобства хранения есть отверстие, позволяющее подвешивать надфиль. Профиль: трехгранный, круглый, плоский, квадратный, полукруглый.

Набор алмазных надфилей «1603-10-H6_z01» от производителя «STAYER»

Технические характеристики:

Масса нетто:	70 грамм
Комплектация:	6 шт.
Габариты в упаковке (сантиметры):	22,1/1,06/7,5
Насечка:	двойная
Полотно:	10 см
Материал:	инструментальная сталь, пластик
Поставка:	из Китая
Сколько стоит:	171 рублей

STAYER 1603-10-H6_z01
Достоинства:

• Качественные;
• Хорошая производительность;
• Функционал;
• Доступность цены.

Недостатки:

Не выявлены.

Модель «№0» от производителя «Sitomo»

Остроносый надфиль с черной пластиковой ручкой «SIT». Незаменимый инструмент для любого слесаря. Цвет рукоятки чёрный.

Модель «№0» от производителя «Sitomo», внешний вид алмазного надфиля

Технические характеристики:

Форма:	полукруглая
Размеры (сантиметры):	14/0,15/0,5
Материал:	сталь У13
Масса нетто:	8 грамм
Рабочая длина:	6,5 см
Страна-производитель:	Россия
Цена:	29 рублей

Sitomo №0
Достоинства:

• Соотношение цены и качества;
• Удобная ручка;
• Долгий срок службы.

Недостатки:

Не выявлены.

Правила работы напильником

Для того, чтобы выполнять задачи, ради которых устройство было создано, необходимо его рифлёную зону с небольшим усилием приложить к зоне, которую предстоит опиливать. Затем, не ослабляя прижима, привести в движение. Зубцы насечки инструмента начнут снимать верхнюю часть с обрабатываемой детали. Это действие определяется техническим термином – «Послойное срезание материала с поверхности». Качество среза является результатом правильности выбора номера насечки, а производительность определяется силой прижатия и частотой перемещений инструмента по заготовке. Окончательная обработка детали ведётся личневым или бархатным напильником. Обработка дерева производится рашпилем.

Напильник является ручным инструментом. Чтобы начать им работать, необходимо выполнить следующие операции:

1. Проверить исправность инструмента. Ручка должна сидеть плотно, без люфта.
2. Ознакомиться с правилами техники безопасности и строго выполнять их.
3. Прочно закрепить заготовку в соответствующих приспособлениях, например, в тисках или прижать к верстаку струбциной. Желательно, чтобы поверхность, которую предстоит обрабатывать, была расположена горизонтально. Деталь должна выступать над поверхностью губок тисков примерно на 5 – 8мм.
4. Если работник правша, то он берёт напильник за рукоятку в свою правую руку, кладёт инструмент рабочей частью на намеченную к обработке зону детали, левой рукой аккуратно прижимает его к детали и начинает горизонтальные поступательно-возвратные движения вперёд-назад. При ходе вперёд на рукоятку и носок нужно нажимать. Направление движения составляет угол примерно 45 градусов к фронту заготовки. За каждое движение вперёд напильник снимает с неё некоторое количество материала. Щёткой (кордовой) из жёсткой проволоки необходимо с зубчатого поля удалять стружку. Чтобы предотвратить забивание насечки опилками цветного металла, специалисты советуют до начала работы натереть инструмент мелом.
5. Если плоскость детали обрабатывается плоским напильником, то после каждого рабочего прохода следует перемещать инструмент в сторону перпендикулярно рабочему ходу. Таким образом будет покрыта вся площадь обработки.
6. Необходимо следить за тем, чтобы инструмент двигался без перекосов, иначе на детали появятся царапины и борозды.
7. Если задача заключается в обработке узкой полоски между двумя стенками, то надо следить за тем, чтобы не повредить запретную зону.
8. При развёртке круглого или фигурного отверстия надо также следить за изменение его формы в результате работы круглого или квадратного напильника.

Опытные мастера часто модернизируют инструмент, подгоняя его под свой вкус и конкретные задачи. Изменяют длину, заостряют конец, делают более удобную ручку.

Напильником пользуются для облагораживания детали, которая обтачивалась на токарном станке. Ручным инструментом убирают бороздки от резца, формируют канавки, снимают фаски.

Размер зубьев

Кроме размера зуба, изделия этого класса отличаются друг от друга плотностью нарезки.

Для грубой обработки поверхности применяют изделия с крупной насечкой. Ее называют №1, на один сантиметр приходится от 5 до 15 зубцов. Его использование позволяет за один проход снять довольно толстый слой материала, особенно с мягких материалов, напильники этого вида называю драчевыми.

У напильников №2 на один сантиметр поверхности приходится от 14 до 25 канавок. Пожалуй, это самый популярный вид этого инструмента. На самом деле – этот напильник чаще всего применяют на практике.

Действительно, с его помощью можно обрабатывать практически любые материалы. Но, существует одна тонкость, при работе с мягкими металлами или с древесиной, через довольно короткое время насечка будет забита отходами обработки. Именно поэтому необходимо очищать рабочую поверхность с помощью металлической щетки.

Изделия с насечкой от 26 до 80 канавок на 1 сантиметр применяют при окончательной обработке поверхности. После правильной обработки, на поверхности, практически не остается следов.

Лучшие круглые напильники

Круглый профиль предназначен для расточки и доработки отверстий, вогнутых поверхностей. Эффективно работает с разными видами металлов – алюминием, железом, медью. Выпускают модели с мелкозернистой и крупнозернистой поверхностью для чистового или чернового обтачивания заготовок. Используются в слесарном и столярном деле, при проведении монтажных работ.

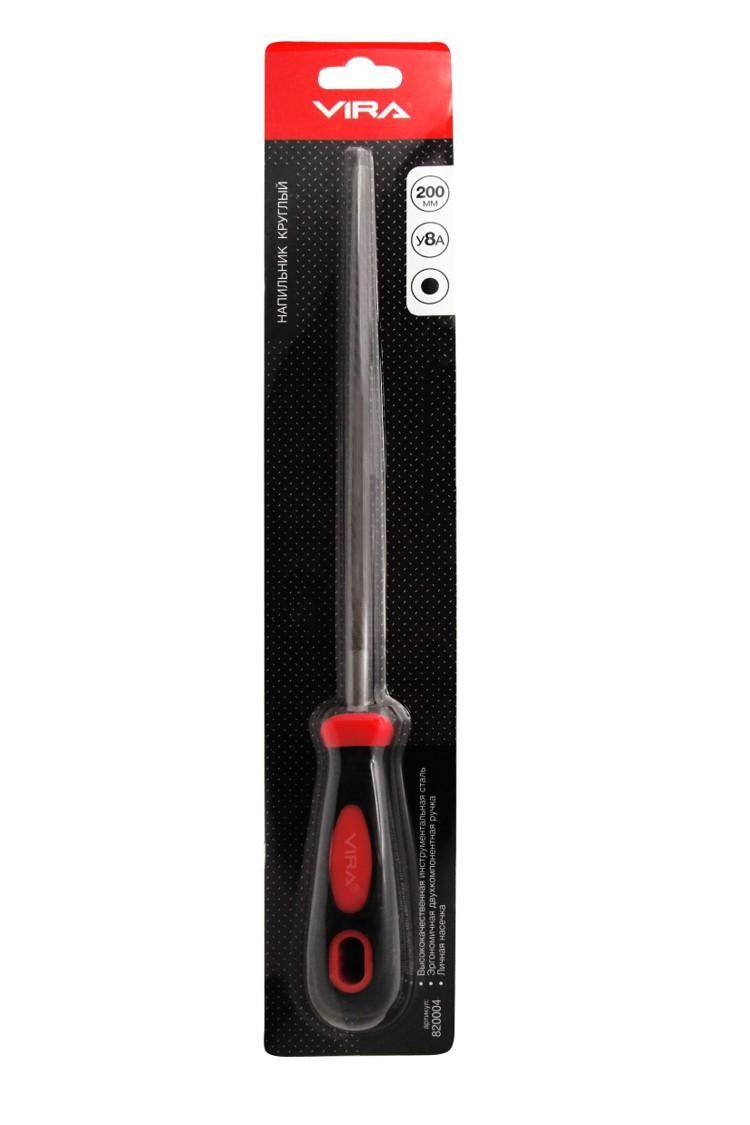

Vira 820004

Российская компания разработала и выпускает инструмент с универсальной длиной 20 см, которая позволяет с комфортом обрабатывать закруглённые отверстия разного диаметра. При изготовлении используется высокоуглеродистая конструкционная CS сталь, отличающаяся твёрдостью, износоустойчивостью, стойкостью к воздействию коррозии.

Тип – личный, подходит для обработки металлических, деревянных, пластиковых деталей. Количество зубьев на квадратный сантиметр – 13, что делает работу производительной. Двухкомпонентная рукоятка обеспечивает надёжный хват, не скользит в руке. Удобный упор увеличивает прикладываемое усилие в процессе исправления комплектующих. Предусмотрено отверстие для хранения на крюках стеллажа.

Достоинства:

• Надёжная посадка;
• Ручка прочная, устойчивая к появлению механических дефектов;
• Низкая нагрузка на кисть;
• Высокое качество зазубрин;
• Низкая цена.

Недостатки:

Не обнаружены.

При изготовлении рукоятки используется ударопрочный пластик, который обеспечивает необходимую жёсткость, и резина, предотвращающая выскальзывание из ладони. Профиль насечек обеспечивает высокую скорость корректировки деталей из железа и сплавов.

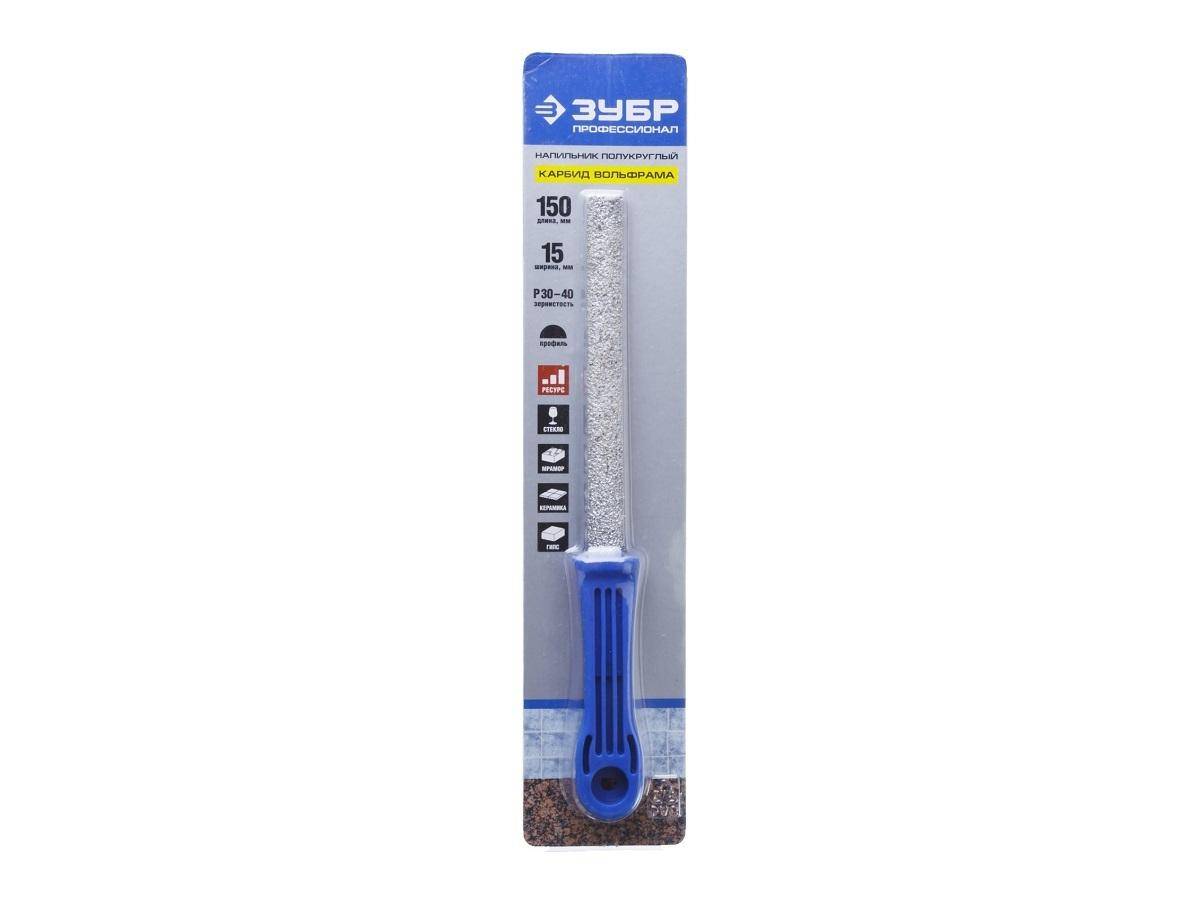

Зубр Профи 33367-150-5

При изготовлении используется инструментальная спецсталь, рабочая плоскость создана с помощью напыления высокопрочного сплава на основе карбида и вольфрама. Зерно наносится автоматически, это увеличивает ресурс. Средняя зернистость даёт возможность быстро опилить чугун, алюминиевый сплав, пластик или дерево. Длина рабочей части 150 мм – это позволяет использовать рашпиль при манипуляциях в условиях дефицита свободного пространства.

Зерна твердосплавного материала нанесены равномерно, шлифовка и расточка выполняется аккуратно. Рукоятка изготовлена из ударопрочного пластика с удобным упором, который защищает от соскальзывания. Наличие отверстие предоставляет возможность хранить в подвешенном состоянии на крюках.

Достоинства:

• Хорошо обрабатывает керамику;
• Устойчивость к коррозии;
• Высокая производительность;
• Увеличенный ресурс.

Недостатки:

Небольшая по длине рукоятка.

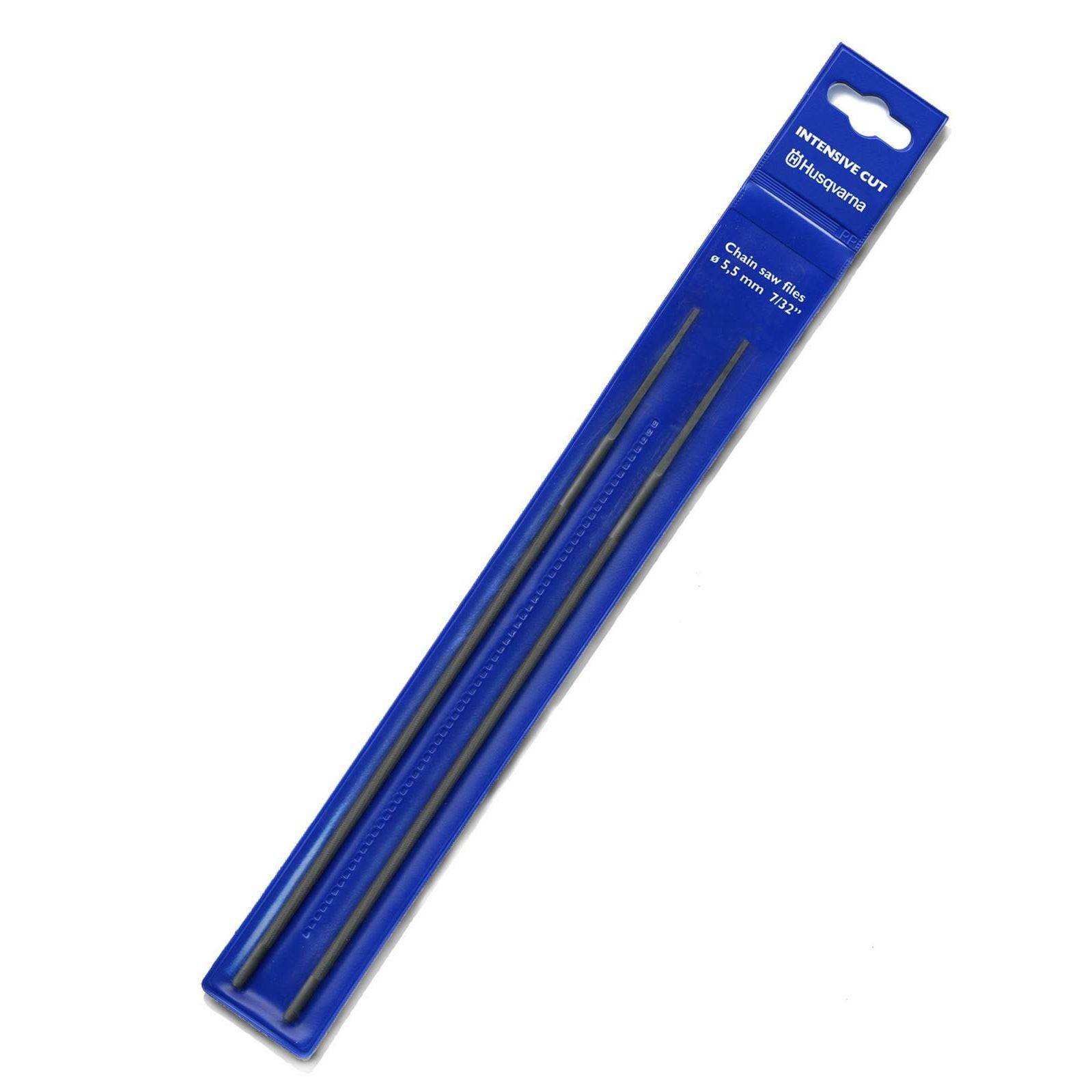

Husqvarna IntensiveCut 5100955-01

Шведский производитель садового инструмента разработал напильник для цепи бензопилы, с помощью которого можно поддерживать гаджеты в идеальном состоянии. С его помощью можно выполнять заточку, очищать направляющие шины от грязи и опилок. Изготовлен из высокоуглеродистой стали и отличается повышенной стойкостью к нагрузкам. Диаметр рабочей части 4,8 мм делает удобным для обслуживания бензопилы, укомплектованной цепью с шагом 0,325 дюйма.

Нарез позволяет выполнить обработку металлических комплектующих с высокой точностью. Производительность, благодаря оригинальному профилю, увеличена на 20%. Может использоваться для расточки небольших отверстий. Поставляется комплектом из двух рабочих частей с одинаковыми техническими характеристиками.

Достоинства:

• Низкая цена;
• Универсальное применение;
• Длительный срок службы;
• Рассчитан на интенсивную шлифовку.

Недостатки:

Ручка приобретается отдельно.

Лучшие бокорезы

Формы напильников

Виды напильников по металлу вырабатывались в течение последних двухсот пятидесяти лет. Размеры и параметры определялись в зависимости от тех задач, которые требовалось выполнять. Поэтому корректировалась и форма зубьев.

В дальнейшем у современных мастеров имеются наборы ручного режущего инструмента, которым пользуются, чтобы довести детали до требуемых параметров. На производственных предприятиях имеется категория рабочих (слесари). Одним из основных инструментов являются напильники.

Правила работы напильником

Для того, чтобы выполнять задачи, ради которых устройство было создано, необходимо его рифлёную зону с небольшим усилием приложить к зоне, которую предстоит опиливать. Затем, не ослабляя прижима, привести в движение. Зубцы насечки инструмента начнут снимать верхнюю часть с обрабатываемой детали. Это действие определяется техническим термином – «Послойное срезание материала с поверхности». Качество среза является результатом правильности выбора номера насечки, а производительность определяется силой прижатия и частотой перемещений инструмента по заготовке. Окончательная обработка детали ведётся личневым или бархатным напильником. Обработка дерева производится рашпилем.

Напильник является ручным инструментом. Чтобы начать им работать, необходимо выполнить следующие операции:

1. Проверить исправность инструмента. Ручка должна сидеть плотно, без люфта.
2. Ознакомиться с правилами техники безопасности и строго выполнять их.
3. Прочно закрепить заготовку в соответствующих приспособлениях, например, в тисках или прижать к верстаку струбциной. Желательно, чтобы поверхность, которую предстоит обрабатывать, была расположена горизонтально. Деталь должна выступать над поверхностью губок тисков примерно на 5 – 8мм.
4. Если работник правша, то он берёт напильник за рукоятку в свою правую руку, кладёт инструмент рабочей частью на намеченную к обработке зону детали, левой рукой аккуратно прижимает его к детали и начинает горизонтальные поступательно-возвратные движения вперёд-назад. При ходе вперёд на рукоятку и носок нужно нажимать. Направление движения составляет угол примерно 45 градусов к фронту заготовки. За каждое движение вперёд напильник снимает с неё некоторое количество материала. Щёткой (кордовой) из жёсткой проволоки необходимо с зубчатого поля удалять стружку. Чтобы предотвратить забивание насечки опилками цветного металла, специалисты советуют до начала работы натереть инструмент мелом.
5. Если плоскость детали обрабатывается плоским напильником, то после каждого рабочего прохода следует перемещать инструмент в сторону перпендикулярно рабочему ходу. Таким образом будет покрыта вся площадь обработки.
6. Необходимо следить за тем, чтобы инструмент двигался без перекосов, иначе на детали появятся царапины и борозды.
7. Если задача заключается в обработке узкой полоски между двумя стенками, то надо следить за тем, чтобы не повредить запретную зону.
8. При развёртке круглого или фигурного отверстия надо также следить за изменение его формы в результате работы круглого или квадратного напильника.

Опытные мастера часто модернизируют инструмент, подгоняя его под свой вкус и конкретные задачи. Изменяют длину, заостряют конец, делают более удобную ручку.

Напильником пользуются для облагораживания детали, которая обтачивалась на токарном станке. Ручным инструментом убирают бороздки от резца, формируют канавки, снимают фаски.

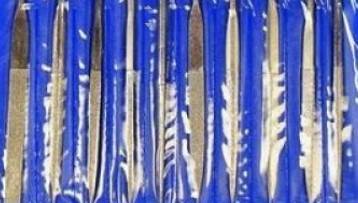

Что такое надфиль

Надфиль – специальный инструмент для слесарных работ, имеет форму металлического бруска с разным количеством насечек.

Мини-напильник бывает разной длины: 80 мм, 120мм и 160 мм, соответственно и ширина рабочей части изменяется согласно заданному размеру изделия.

Форма и сплав надфилей имеют определенные требования к стандартам качества.

Каждый отдельный тип инструмента имеет разное предназначение, например, надфили ГОСТ 1513–7 применяют для работы с металлическими деталями.

Качество напилинга напрямую зависит от выбора соответствующего инструмента.

Конструктивно мини-напильник состоит из двух элементов: рабочей части с насечками и ручки.

Обычно длина ручки равна длине рабочей части напильника.

Для изготовления надфилей используют круглую сталь определенной марки.

Изделие выпускают под номерными знаками от 1 до 6, чем выше номер – тем больше количество насечек.

Обычно номер насечки указывают на ручке инструмента с помощью специального клейма.

Виды насечек на инструментах и что они обозначают

Размер насечек на напильниках взаимосвязан с таким немаловажным параметром, как длина рабочей части. Приборы с крупными зубьями используются в случае необходимости удаления большого слоя металла. После такой обработки поверхность становится грубой, поэтому нуждается в дополнительной обработке перед окрашиванием. Для снятия небольшого количества металла, применяются приборы с мелкой насечкой. После проведения работ напильниками с мелкой насечкой получается более качественная поверхность.

Насечки или лезвия на поверхности металлической части инструмента бывают разных видов. Самая распространенная классификация насечек — по внешнему виду. Они бывают двойными и одинарными.

• Одинарные — отличаются тем, что линии на поверхности металлической заготовки нанесены только в одну сторону. Используются инструменты с одинарной или простой насечкой для работы с мягкими металлами, а также древесиной, пластиком и т.п. Эффективность применения приборов наблюдается при затачивании ножовок по древесине
• Двойные или перекрестные — по названию понятно, что насечки на приборе нанесены в две стороны, тем самым образуя между линиями фигуру в виде ромба. Двойная насечка отличается высокой эффективностью, а также скоростью выполнения работы. Наличие двух насечек способствует не только снятию слоя металла, но еще и перемалывания стружки в металлическую пыль. Приборы с таким рабочим профилем используются для обработки твердых видов металлов — чугун, бронза и сталь

Кроме одинарных и двойных видов насечек на напильниках, встречаются и другие разновидности

Мало кто знает об этом, и для чего они предназначаются, поэтому уделим внимание этому вопросу

1. Крестовые — то же самое, что и двойная насечка. Некоторые источники называют ее двойной или перекрестной, а другие используют название «крестовая». Многим известно, что двойная насечка состоит из двух перекрестно расположенных линий, но мало кто знает о том, под каким углом они находятся. Главная насечка наносится под углом 70-80 градусов, а дополнительная имеет угол расположения 55 градусов
2. Точечные — отличаются тем, что насечка имеет форму заусениц небольшого размера. Такая форма режущих частей является идеальной при обработке мягких материалов, а точнее древесины, кожи, резины и т.п.
3. Фрезерно-дуговые — специальная форма насечки, посредством которой достигается высокая производительность с качественной обработкой материалов. Используются напильники с такой формой режущей части для работы с цветными металлами и древесиной

Кроме разновидностей напильников по форме режущей части, они также классифицируются по такому признаку, как размер насечек или зубьев. Инструменты выпускаются с разными размерами зубьев, но с обязательным соблюдением соответствующих стандартов.

Это интересно! Знаете ли Вы, что из старого и ненужного напильника можно сделать нож. Инструкция по изготовлению ножа из напильника подробно описана в этом материале.

Что такое напильник и для чего предназначен

Инструмент, который предназначенный для снятия слоя металла с заготовки, называют напильником. Он представляет собой металлическую полосу, на которую нанесена так называемая насечка. Она представляет собой режущие зубья, выполненные по определенным правилам, описанным в ГОСТ 1465-80.

Для управления им используют ручку, насаживаемую на специально сформированный хвостовик. Для изготовления применяют несколько марок сталей. Как правило, это сталь, содержащая 1,1 – 1,25% углерода. Марка стали может быть ШХ15 или У10А, последняя сталь относится к нелегированным улучшенным.

Одно из главных требований, предъявляемых к нему – это высокая твердость. Именно поэтому после проведения термической обработки его не подвергают отпуску. В рабочем состоянии поверхность имеет твердость 54-58 HRC.

Ручка, с помощью которой выполняется управление, может быть деревянной, пластмассовой, металлической.

Набор напильников с деревянными ручками

Их производят разной формы, длины и с разными параметрами режущих зубов.

Надо отметить, что обилие этого изделия позволяет выполнять множество видов работ, в частности с его помощью можно удалять загрязнения разного вида, выполнять шлифование плоскостей заготовок, удалять облой, литники. С применением этих изделий специальных форм можно выполнять заточку пильных цепей, обработку зубчатого зацепления.

Надо отметить, что его можно встретить практически в любом доме, гараже и конечно на производстве.

Нормативная база – некоторые особенности

На территории нашей страны принят ГОСТ 1465-80. В этом документе определены нормативные требования к этому изделию. В частности, в нем определены формы производимых изделий. Кроме того, в отдельном разделе отнормированы требования по твердости поверхности. ГОСТ регламентирует и порядок упаковки готового изделия. Так, каждый готовый инструмент должен быть отдельно упакован. Немаловажную роль играет и вид маркировки. На потребительской таре должно быть нанесена информация о твердости готовой продукции.

Напильники должны проходить испытания один раз в три года. Для этого необходимо использовать станок вида ТФ18-6 или его аналог. Для испытания напильников на сцепляемость необходимо использовать бруски, выполненные из стали У8, твердость поверхности 150 – 187 по НВ.

При проведении испытаний напильник должен совершить порядка 10 000 рабочих ходов, то есть порядка 50 – 55 за одну минуту. В приложениях ГОСТ, приведены таблицы, на основании которых делается вывод о пригодности партии инструмента к эксплуатации.
