Устройство и принцип работы
Конструкции большинства склерометров состоят из следующих элементов:
- плунжер ударного типа, индентор;
- корпус;
- ползунки, что оснащены стержнями для направления;
- конус в основе;
- кнопки стопора;
- штоки, что обеспечивает направленность функционирования молотка;
- колпачки;
- кольца разъема;
- задняя крышка прибора;
- пружина со сжимающими свойствами;
- предохраняющие элементы конструкций;
- бойки с определенным весом;
- пружины с фиксирующими свойствами;
- ударяющие элементы пружин;
- втулка, что направляет функционирование склерометра;
- войлочные кольца;
- индикаторы шкалы;
- винты, что осуществляют процесс сцепки;
- гайки контроля;
- штифты;
- пружины предохранения.
Функционирование склерометра имеет основу в виде отскока, характеризующегося упругостью, что формируется при измерениях импульса удара, который возникает в конструкциях при их нагрузке. Устройство измерителя произведено так, что после осуществления ударных действий об бетон пружинная система дает ударнику возможность сделать свободный отскок. Градуированная шкала, вмонтированная на приборе, вычисляет искомый показатель.
Разновидности
По принципу действия измерители прочности бетонных конструкций делят на несколько подтипов.
- Склерометр с механическим воздействием. Он оснащен цилиндрическим корпусом с расположенным внутри ударным механизмом. При этом последний оснащен индикаторной шкалой, имеющей стрелку, а также отталкивающей пружиной. Этот вид молота Шмидта нашел свое применение при определении прочности бетонной конструкции, имеющей пределы от 5 до 50 МПа. Измерителем данного вида пользуются при работе с бетонными и железобетонными предметами.
- Измеритель прочности с ультразвуковым действием. В его конструкции имеется встроенный или внешний блок. Показания можно увидеть на специальном дисплее, который имеет свойство памяти и сохраняет данные. Молоток Шмидта имеет возможность подключения к компьютеру, так как дополнительно оснащен разъемами. Данный вид склерометра работает с показателями прочности от 5 до 120 МПа. Память измерителя сохраняет до 1000 версий на протяжении 100 суток.
Сила энергии удара оказывает прямое влияние на прочность бетонной и железобетонной поверхностей, поэтому они могут быть нескольких типов.
- МШ-20. Этот инструмент характеризуется наименьшей силой ударов – 196 Дж. Он способен точно и качественно определить показатель прочности раствора из цемента и кирпичной кладки.
- Молоток РТ работает со значением в 200–500 Дж. Измеритель принято использовать, чтобы измерять прочность бетона первой свежести в стяжках из смеси песка и цемента. Склерометр имеет маятниковый тип, может проводить вертикальные и горизонтальные замеры.
- МШ-75 (L) работает с ударами в 735 Дж. Основным направлением в применении молотка Шмидта является установка прочности бетона, который характеризуется толщиной не более 10 см, а также кирпича.
- МШ-225 (N) – это самый мощный тип склерометра, который работает с силой удара в 2207 Дж. Инструмент способен определить прочность конструкции, что имеет толщину от 7 до 10 см и более. Прибор имеет диапазон измерения от 10 до 70 МПа. Корпус оснащен таблицей, что имеет 3 графика.
среда, 31 марта 2021 г.
Молоток Шмидта (Склерометр) — назначение, виды, инструкция по применению
- Твердость при сжатии;
- Растяжимость;
- Сопротивление отрыву;
- Сопротивление изгибу;
- Усилие при скалывании.
| Конструктивно включает в себя (см. рисунок): 1. ударный плунжер или индентор; 2. бетонная поверхность, над которой проводят контроль прочности; 3. корпус; 4.ползунок, оснащённый направляющими стержнями; 5. конус корпусной части; 6. кнопка-стопор; 7. шток бойка, обеспечивающий направление работы инструмента; 8. шайба для установки бойка; 9. колпачок; 10. кольцо для разъёма; 11. задняя крышка инструмента; 12. сжимающая пружина; 13. предохраняющая часть конструкции; 14. боек определенной массы; 15. пружина для фиксации; 16. ударяющая пружина; 17. втулка, направляющая работу молотка; 18. войлочное кольцо; 19. индикатор шкалы Шмидта; 20. винт для сцепления; 21. контрольная гайка; 22. штифт; 23. предохраняющая пружина |
- Ударный плужнер (индентор) прижимается к поверхности бетона, где нет металлических частей (арматуры);
- За счет пружины индентор ударяет по тестируемой поверхности;
- Система четырех пружин выполняет возврат ударника (плужнера) в исходное положение посредством свободного отскока.
- Возможность обмена данными с компьютером;
- Удобное управление и настройка прибора при помощи кнопок и интерфейса;
- Выключение при длительном перерыве в использовании;
- Память для сохранения измерений;
- Озвучивание процесса работы;
- Автоматическое изменение волн;
- Возможность поиска дефектов и трещин.
- Способность записи измерений;
- Возможность перевода показателей на ПК;
- Функция сортировки измеренных данных;
- Изменение направления ударного воздействия .
- Возможность работы при температуре – 40°;
- Низкая стоимость;
- Высокая погрешность;
- Большой вес.
- Тип N — Энергия удара — 2,207 Нм. Значения отскока считываются со шкалы для последующего расчета среднего значения. Значения прочности на сжатие могут считываться с диаграммы преобразований.
- Тип L — Энергия удара — 0,735 Нм. Модель с энергией удара в три раза меньшей, чем у модели N. Модель отличается меньшей энергией удара, используется для тонкостенных объектов толщиной от 50 до 100 мм или для контроля малогабаритных объектов (как вариант, изделий из искусственного камня или кернов).
- Наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
- Обычный, застывший, бетон — от 10 до 70 Мпа;
- Отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
- Сверхпрочный выдерживает сжатие более 100Мпа.
 |
| Таблица %1 Среднее значение прочности экспериментального образца бетона в виде куба со стороной 15 см на сжатие в зависимости от марки и класса |
- Погрешность измерений. Самая большая погрешность у механических моделей. Она обычно не указывается, но зачастую достигает 20%. А также у механических моделей наибольшая периодичность поломок. Для электронных этот показатель составляет 5%, а наименьший у ультразвуковой аппаратуры: 1%.
- Рабочий интервал прочности. У механических аппаратов он составляет 60 МПа, у электронных – 100. У ультразвуковых интервал изменяется по времени и скорости.
- Комфорт эксплуатации. Механическим аппаратом пользоваться менее удобно из-за отсутствия сохранения результатов и большого веса (1 кг).
- Цена. В этом показателе все наоборот: самым дорогим является ультразвуковой прибор.
Молоток Шмидта (склерометр) NOVOTEST МШ-225
Молоток Шмидта NOVOTEST МШ – прибор, использующий самый популярный в мире неразрушающий метод измерения прочности строительных материалов (в первую очередь бетона) – метод Шмидта. Он заключается в измерении высоты отскока бойка после ударного воздействия на поверхность исследуемого материала с нормированной (известной) энергией удара.
С помощью градуировочных таблиц поставляемых с прибором значение высоты отскока переводится в значение прочность бетона (ГОСТ 22690). Такой прибор не разрушает исследуемые материалы и позволяет оперативно производить измерения в месте складирования этих материалов либо исследовать уже созданные строительные конструкции (стены, полы, потолки и т.п.) в помещениях и на открытом воздухе.
Склерометр имеет высокую точность показаний, надежную конструкцию и очень прост в использовании. Метод измерения прибором соответствует ГОСТ 53231-2008, ГОСТ 22690, ISO/DIS 8045, EN 12 504-2, ENV 206, DIN 1048, ASTM D 5873 (горные породы), ASTM C 805.
NOVOTEST МШ имеет 3 модификации (модели), различающиеся значениями энергии удара и позволяющие подобрать прибор в зависимости от характеристик материала, который предстоит исследовать.
С помощью специализированной калиброванной наковальни (дополнительная опция) пользователь всегда может самостоятельно проверить работоспособность и точность показаний склерометра.
НАЗНАЧЕНИЕ:
Измерение прочности:
- бетона
- кирпича
- камней и каменных блоков
- горных пород
- раствора в швах кирпичных кладок
Прибор позволяет контролировать однородность материала, определять зоны плохого уплотнения и тд.
ОСОБЕННОСТИ:
- самый распространенный метод измерения прочности строительных материалов в мире
- высокая точность измерения
- проверенная и надежная конструкция
- простое применение, не требующее специальных навыков
- не большие габариты и вес прибора
- 3 модификации с различными значениями энергии удара
- шлифовальный камень для подготовки поверхности в комплекте
Варианты применения в зависимости от энергии удара:
МШ-225 – самый “мощный” и наиболее распространенный молоток Шмидта. Применяется для измерения прочности бетона толщиной 70-100мм и больше. Используется для измерения прочности массивных горных пород. Энергия удара – 2207Дж (2,207 Нм).
Устройство прибора:
- Индентор (ударный плунжер)
- Контролируемая поверхность
- Корпус
- Ползунок с направляющим стержнем
- Конусная часть корпуса
- Кнопка-стопор
- Направляющий шток бойка
- Установочная шайба
- Колпачок
- Разъемное кольцо
- Задняя крышка
- Пружина сжатия
- Предохранитель
- Боёк
- Фиксирующая пружина
- Ударная пружина
- Направляющая втулка
- Войлочное кольцо
- Окно со шкалой Шмидта
- Сцепляющий винт
- Контргайка
- Штифт
- Пружина предохранителя
Сервисное обслуживание
Одним из приоритетных направлений в деятельности нашей компании является обеспечение технического обслуживания приобретенного у нас оборудования. Мы имеем собственную сервисную службу, так как считаем, что профессиональное решение вопросов технического обслуживания обеспечивает рост доверия наших клиентов.
Наши технические специалисты бесплатно проведут инструктаж операторов и помогут подготовить оборудование к запуску. При необходимости расскажут о технике безопасности и о том, как эксплуатировать прибор наиболее эффективно . Перед покупкой откалибруем прибор непосредственно под ваши задачи, что позволит достичь максимальной точности вашего анализа. Оказываем услуги по первичной поверке.
Кейс “Анализ промышленных выбросов”
На сегодняшний день действует строгий регламент, устанавливающий ограничение объемов выбросов в атмосферу отработавших газов, в связи с чем к нам обратилась промышленная организация с просьбой – помочь решить задачу по предотвращению предельных показателей содержания компонентов- «загрязнителей».
Результаты Действительно, поставленная задача была решена – после проведения внутреннего исследования с помощью газоанализатора TESTO-350, организация сократила количество вредных показателей и успешно прошла официальную проверку. Клиент был доволен прибором, оставив немного впечатлений и положительный отзыв нашим специалистам : Газоотводный тракт TESTO-350 включает в себя целых шесть ячеек определения вредных примесей. Определяется концентрация CO, SO2, SH, NO, NO2, H2 с указанием температуры отходящих газов. В течение 4-5 минут можно узнать концентрацию газов от одного источника, что на мой взгляд — очень быстро! Прибор оснащен своим зондом из нержавеющей стали, выдерживающий температуру до 400 градусов С. Портативность конструкции позволяет легко перемещать газоанализатор от одного объекта к другому. Спасибо специалистам «ЛТК» за помощь в подборе «идеального» газоанализатора.
Разновидности
По принципу действия измерители прочности бетонных конструкций делят на несколько подтипов.
- Склерометр с механическим воздействием. Он оснащен цилиндрическим корпусом с расположенным внутри ударным механизмом. При этом последний оснащен индикаторной шкалой, имеющей стрелку, а также отталкивающей пружиной. Этот вид молота Шмидта нашел свое применение при определении прочности бетонной конструкции, имеющей пределы от 5 до 50 МПа. Измерителем данного вида пользуются при работе с бетонными и железобетонными предметами.
- Измеритель прочности с ультразвуковым действием. В его конструкции имеется встроенный или внешний блок. Показания можно увидеть на специальном дисплее, который имеет свойство памяти и сохраняет данные. Молоток Шмидта имеет возможность подключения к компьютеру, так как дополнительно оснащен разъемами. Данный вид склерометра работает с показателями прочности от 5 до 120 МПа. Память измерителя сохраняет до 1000 версий на протяжении 100 суток.
Сила энергии удара оказывает прямое влияние на прочность бетонной и железобетонной поверхностей, поэтому они могут быть нескольких типов.
- МШ-20. Этот инструмент характеризуется наименьшей силой ударов – 196 Дж. Он способен точно и качественно определить показатель прочности раствора из цемента и кирпичной кладки.
- Молоток РТ работает со значением в 200–500 Дж. Измеритель принято использовать, чтобы измерять прочность бетона первой свежести в стяжках из смеси песка и цемента. Склерометр имеет маятниковый тип, может проводить вертикальные и горизонтальные замеры.
- МШ-75 (L) работает с ударами в 735 Дж. Основным направлением в применении молотка Шмидта является установка прочности бетона, который характеризуется толщиной не более 10 см, а также кирпича.
- МШ-225 (N) – это самый мощный тип склерометра, который работает с силой удара в 2207 Дж. Инструмент способен определить прочность конструкции, что имеет толщину от 7 до 10 см и более. Прибор имеет диапазон измерения от 10 до 70 МПа. Корпус оснащен таблицей, что имеет 3 графика.
Принцип работы молотка Шмидта
Молоток Шмидта работает по принципу упругого отскока, который основан на измерениях поверхностей бетона на его твёрдость. Этот способ позаимствован из практики измерения степени прочности металла. Заключается он в воздействии ударами с помощью специального ударника по сферическому штампу, который предварительно прижимается к бетону.
Склерометр устроен таким образом, что после удара по бетону специальная система пружин позволяет ударнику осуществлять свободный отскок. При этом величина обратного отскока характеризует степень твёрдости оцениваемого материала. А с помощью установленной на прибор градуированной кривой вычисляется прочность бетона.
Конструкция молотка Шмидта включает в себя:
1 – ударный плунжер или индентор.
2 – бетонная поверхность, над которой проводят контроль прочности.
3 – корпусная часть.
4 – ползунок, оснащённый направляющими стержнями.
5 – конус корпусной части.
7 – шток бойка, обеспечивающий направление работы инструмента.
8 – шайба для установки бойка.
10 – кольцо для разъёма.
11 – задняя крышка инструмента.
12 – сжимающая пружина.
13 – предохраняющая часть конструкции.
14 – боек, имеющий определённую массу.
15 – пружина для фиксации.
16 – ударяющая пружина.
17 – втулка, направляющая работу молотка.
18 – войлочное кольцо.
19 – дисплейное окно, показывающее шкалу Шмидта.
20 – винт для сцепления.
21 – контрольная гайка.
23 – предохраняющая пружина.
В целом работа молотка основана на вычислении ударного импульса, который возникает при приложении нагрузки. Удар производят о твёрдую поверхность (бетон), без наличия металлической арматуры и замеряют высоту отскока бойка, дающую показание прочности бетона на сжатие.
Схема работы с молотком Шмидта заключается в следующем:
- ударный механизм прибора приставляется к исследуемой поверхности;
- двумя руками производиться плавный нажим на молоток по направлению к поверхности бетона до момента появления удара бойка;
- после чего на шкале высвечиваются показания;
- для более точных результатов показания снимаются 9 раз.
Измерения следует проводить на небольших участках, которые предварительно расчерчиваются на квадраты, каждый из которых, подвергается исследованию. Все показания прочности фиксируются, а затем сравниваются. Расстояние между ударами должно быть не менее 25 мм. Иногда полученные данные могут иметь определённые отклонения либо быть одинаковыми. По полученным результатам испытаний определяется среднее арифметическое. Если при испытаниях удар бойка произошёл на пустоте заполнителя, то такие данные не следует учитывать, а удар повторить в другом месте.
Принцип работы молотка Шмидта
Исправный склерометр Шмидта показывает прочность бетона при совершении по его поверхности удара с последующим упругим отскоком. Насколько тестируемый бетон устойчив к разрушающим механическим воздействиям, оказывается известно из статистических данных.
Прибор измеряет ударный импульс, возникающий при приложении к твердой поверхности тестируемого объекта механической нагрузки. Упрощенно алгоритм работы прибора выглядит так:
- ударный плужнер (индентор) прижимается к поверхности бетона, где нет металлических частей (арматуры);
- за счет пружины индентор ударяет по тестируемой поверхности;
- система четырех пружин выполняет возврат ударника (плужнера) в исходное положение посредством свободного отскока.
Разновидности молотка Шмидта
По своему принципу работы молоток Шмидта делиться на два подтипа:
- устройство механического воздействия – имеет корпус конструкции в форме цилиндра, внутри которого размещается ударный механизм, состоящей из индикаторной шкалы со стрелкой и отталкивающей пружины. Подобный инструмент предназначен для определения показателя прочности бетона в пределах от 5 Мпа до 50 Мпа. Молоток Шмидта механического типа применяется при обследовании железобетонных либо бетонных конструкций;
- устройство ультразвукового действия – оснащается встроенным либо внешним электронным блоком. Все получаемые во время измерения показания отображаются на дисплее и могут оставаться в памяти прибора в течение определённого периода времени. При желании молоток может подключаться к компьютеру благодаря дополнительному оснащению специализированными разъёмами и клавиатурой. Такой прибор способен диагностировать показатели, находящиеся в диапазоне от 5 Мпа до 120 Мпа. Предел памяти сохранения результатов предполагает возможность сохранения 1000 версий в течение 100 дней.
В зависимости от энергии удара молоток Шмидта подразделяется на типы:
- МШ 20 – обладает наименьшим значением энергии удара (196 Дж). Прибор используется чаще всего при определении показателя прочности цементных растворов кирпичной кладки;
- тип молотка РТ – 200-500 Дж. Используется для определения прочности свежего бетона в цементно-песчаной стяжке. Это молоток маятникового типа, производящий замеры как вертикально, так и горизонтально;
- МШ 75 (тип L) – энергия удара обладает 735 Дж. В основном применяется, чтобы определить прочность бетонных изделий с толщиной менее 100мм и кирпича;
- МШ-225 (тип N) – наиболее мощный молоток с энергией удара в 2207 Дж. Устройство предназначено для определения прочности бетонных конструкций с толщиной от 70 до 100 мм и более. Диапазон измерений находится в пределах от 10 до 70 МПа. На корпусе склерометра размещается таблица с тремя графиками.
Виды склерометров
Степень прочности бетона на сжатие показывается на цифровой шкале. Цифра характеризует отскок бойка на определенную высоту. Чем отскок сильнее, тем тверже бетон.
Есть несколько типов молотка Шмидта — различаются по принципу функционирования (механическое или ультразвуковое воздействие на испытуемый объект). Вторая распространенная классификация основана на использовании энергии удара, измеряемой в Дж.
Приборы механического и ультразвукового действия
Устройство механического типа, предназначенное для исследования железобетонных или бетонных конструкций, выглядит как цилиндр с помещенным внутрь ударным механизмом из отталкивающей пружины, индикаторной шкалы, бойка.
Чувствительность прибора — от 5 до 50 Мпа.

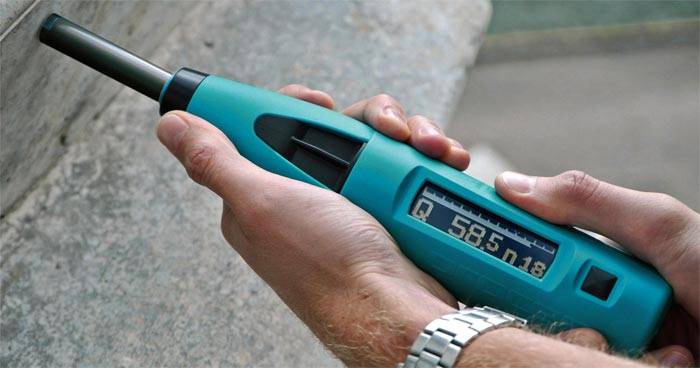

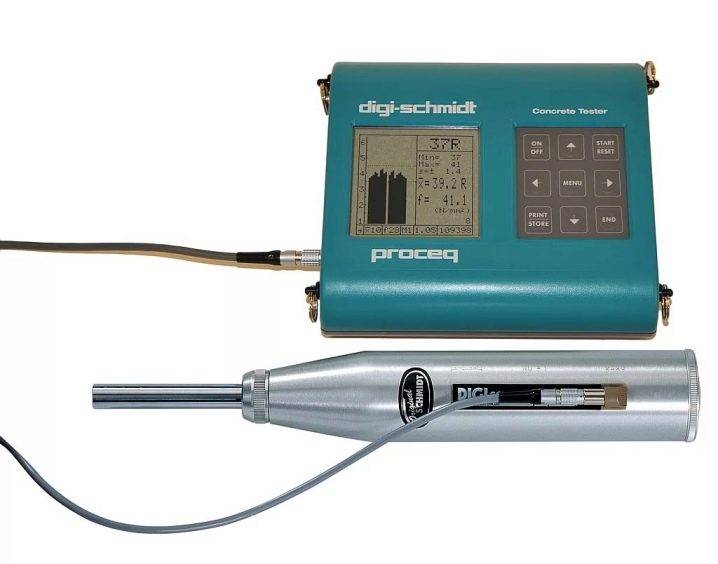

Электронный молоток Шмидта ультразвукового действия оснащаются электронными блоками двух видов:
- встроенный;
- внешний.
Такая конструкция прибора предпочтительнее. Во-первых, результаты не нужно фиксировать – они сохраняются в памяти блока на 100 суток. Предельный резерв памяти — 1000 показаний. Молоток пригоден для подключения к компьютеру за счет специальных портов и разъемов.
Чувствительность электронной модификации значительно выше, чем у механического аналога. Прибор распознает прочность в диапазоне от 5 Мпа до 120 Мпа.
Классификация по энергии удара
По силе удара различают 4 основных модификации склерометра:
- 1 модификация — наименее «мощный» МШ 20. Значение энергии удара не превышает 196 Кдж.
- 2 модификация –маятникового типа РТ, работающий в 2 плоскостях. Мощность удара — от 200 до 500 КДж;
- 3 модификация — МШ 75 (тип L). Сила удара равна 735 КДж;
- 4 модификация — МШ-225 (тип N). Самый мощный вариант из всех — с энергией удара до 2207 Дж и чувствительностью от 10 до 70 МПа.
Приборы разной мощности и назначение имеют разное. МШ 20 измеряет прочность раствора для кирпичной кладки, РТ необходим для измерений прочности только что уложенного в виде цементно-песчаной стяжки. МШ-225 (тип N) предназначен для замера прочности кирпича и бетона толщиной до 100 мм. Цель использования МШ 75 (тип L) — определение надежности стен толщиной не менее 70 мм.
Из чего состоит склерометр?
Термин «склерометр» означает «измеритель твердости». Конструктивно прибор состоит из 22 элементов. Кроме индентора (ударный плужнер) и корпуса прибор включает в себя:
- конус корпуса;
- направляющие стержни с ползунком;
- кнопку, исполняющая функцию штопора;
- боек с заданной массой;
- направляющие движения индентора шток бойка;
- шайбу для фиксации бойка;
- колпачок;
- заднюю крышку склерометра;
- войлочное кольцо.
Некоторые модели доукомплектовывают предохранителем и контрольной гайкой, а также 4 пружинами (сжимающая, ударяющая, предохраняющая, фиксирующая). Обязательно присутствуют сцепляющий винт, штифт, шкала Шмидта, дисплей.
Разновидности
По принципу действия измерители прочности бетонных конструкций делят на несколько подтипов.
- Склерометр с механическим воздействием. Он оснащен цилиндрическим корпусом с расположенным внутри ударным механизмом. При этом последний оснащен индикаторной шкалой, имеющей стрелку, а также отталкивающей пружиной. Этот вид молота Шмидта нашел свое применение при определении прочности бетонной конструкции, имеющей пределы от 5 до 50 МПа. Измерителем данного вида пользуются при работе с бетонными и железобетонными предметами.
- Измеритель прочности с ультразвуковым действием. В его конструкции имеется встроенный или внешний блок. Показания можно увидеть на специальном дисплее, который имеет свойство памяти и сохраняет данные. Молоток Шмидта имеет возможность подключения к компьютеру, так как дополнительно оснащен разъемами. Данный вид склерометра работает с показателями прочности от 5 до 120 МПа. Память измерителя сохраняет до 1000 версий на протяжении 100 суток.
Сила энергии удара оказывает прямое влияние на прочность бетонной и железобетонной поверхностей, поэтому они могут быть нескольких типов.
- МШ-20. Этот инструмент характеризуется наименьшей силой ударов – 196 Дж. Он способен точно и качественно определить показатель прочности раствора из цемента и кирпичной кладки.
- Молоток РТ работает со значением в 200–500 Дж. Измеритель принято использовать, чтобы измерять прочность бетона первой свежести в стяжках из смеси песка и цемента. Склерометр имеет маятниковый тип, может проводить вертикальные и горизонтальные замеры.
- МШ-75 (L) работает с ударами в 735 Дж. Основным направлением в применении молотка Шмидта является установка прочности бетона, который характеризуется толщиной не более 10 см, а также кирпича.
- МШ-225 (N) – это самый мощный тип склерометра, который работает с силой удара в 2207 Дж. Инструмент способен определить прочность конструкции, что имеет толщину от 7 до 10 см и более. Прибор имеет диапазон измерения от 10 до 70 МПа. Корпус оснащен таблицей, что имеет 3 графика.
Сегодня будущие характеристики бетонной смеси в полной мере зависят от критериев её прочности. Поэтому в строительстве определение степени прочности бетонных конструкций является необходимой процедурой, на основании которой производиться вывод о соответствии материалов утверждённым стандартам. Так, к критериям прочности относят показатели растяжения, изгибов, сжатия, а также степень однородности бетонной смеси. Качественный бетон может успешно противостоять различным нагрузкам и отрицательному воздействию окружающей среды.
Инструкция по применению
Функционирует мотоблок Шмидта на вычислениях ударных импульсов, что возникают во время нагрузок. Удары производятся о твердые поверхности, в которых не имеется арматур из металла. Использовать измеритель необходимо по следующей схеме:
- приставить ударный механизм к поверхности, которая будет исследоваться;
- используя обе руки, стоит осуществить плавное нажатие на склерометр в направлении к бетонной поверхности до того момента, пока не появиться удар бойка;
- на шкале показаний можно увидеть показания, что высвечиваются после проведения вышеперечисленных действий;
- чтобы показания были абсолютно точными, проверка прочности при помощи молотка Шмидта должна проводиться 9 раз.
Проводить измерения необходимо на участках с небольшими размерами. Их предварительно расчерчивают на квадраты и после исследуют поочередно. Каждое из показаний прочности необходимо зафиксировать, а после сравнить с предыдущими. При процессе стоит придерживаться расстояния между ударами в 0,25 см. В некоторых ситуациях данные, что получены, могут отличаться друг от друга либо быть идентичными. Из полученных результатов высчитывается среднее арифметическое значение, при этом возможна незначительная погрешность.
Молоток Шмидта (склерометр Шмидта)
Молоток Шмидта был разработан в 1948 году швейцарским инженером Эрнстом Шмидтом. Именно молоток Шмидта впервые дал возможность измерить прочность бетонных конструкций на месте проведения строительных работ.
Конструктивно включает в себя (см. рисунок):
- 1. ударный плунжер или индентор
- 2. бетонная поверхность, над которой проводят контроль прочности
- 3. корпус
- 4.ползунок, оснащённый направляющими стержнями
- 5. конус корпусной части
- 6. кнопка-стопор
- 7. шток бойка, обеспечивающий направление работы инструмента
- 8. шайба для установки бойка
- 9. колпачок
- 10. кольцо для разъёма
- 11. задняя крышка инструмента
- 12. сжимающая пружина
- 13. предохраняющая часть конструкции
- 14. боек определенной массы
- 15. пружина для фиксации
- 16. ударяющая пружина
- 17. втулка, направляющая работу молотка
- 18. войлочное кольцо
- 19. индикатор шкалы Шмидта
- 20. винт для сцепления
- 21. контрольная гайка
- 22. штифт
- 23. предохраняющая пружина
Возможные неполадки и погрешности в работе
Нормальные погрешности измерений прочности, заявленные производителем, находятся в диапазоне ±10% для серии МШ225, в РГК и ORIGINAL SCHMIDT ± 15%, методическая погрешность моделей с электронным модулем – до 5% (сигналов – до 0,2%).
Распространенные поломки такие:
Ошибки в применении
- не проведена калибровка на тестовой наковальне после 1000 упругих отскоков или 3 мес. использования, после 1 года хранения, после ремонта, падения с большой высоты;
- не соблюдение температурного режима, указанного в инструкции;
- не учитывают поправки на угол;
- несвоевременно зажимают стопорную кнопку для фиксации ползунка, чтобы сохранить показания;
- не держат прибор крепко двумя руками;
- производят измерения при вибрациях, чрезмерной шероховатости поверхности;
- не учитывают карбонизацию бетона, его возраст (есть отдельные правила, как определять и вносить поправки по этим факторам).
