Маркировка резины

Соответствие стандартам

Шины, которые производят в странах СНГ и России в частности имеют надписи о принадлежности к гос стандартам или определенным техническим условиям. На боковине они наносятся кодом документа, к примеру: ГОСТ 4754-97 или ТУ2521-036-00148984-98. Кроме того на шины прошедшие сертификацию в России иногда наносят знак РСТ, который свидетельствует про наличие сертификата.

На шинах предназначенных для европейского рынка теснением наносят знак соответствия правилам N30 ЕЭК ООН. Цифра в круге — это код страны, а вне обозначение стандарта, к примеру E4 0220984.

Покрышки выпущенные для Североамериканского рынка имеют маркировку DOT (Department of Transportation USA), который состоит из буквенно-цифрового кода, в котором зашифровывается производитель, размер ската, завод изготовитель, к примеру DOT M746 JR1R.

Сфера применения резины и технология переработки

В наши дни без применения резины не обходиться ни одна отрасль промышленности, строительства, медицины и пр. Статистика утверждает, что предприятия по изготовлению резиново-технических изделий выпускают порядка 60 тысяч наименований продукции. В этот перечень входят автомобильные шины для транспортных средств на колесном ходу, армированные и неармированные уплотнители. Кроме того, без резины не обходятся такие отрасли как авиационная, судостроительная и многие другие. Некоторые типы резины применяют в качестве изолирующих материалов при производстве кабельной и проводной продукции.

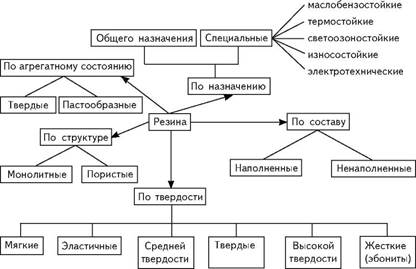

Классификация резин

Промышленность выпускает следующие виды резин – общего и специального. И область их применения практически неограниченна. К резинам специального применения относят – термостойкие, маслобензостойкие, устойчивые к воздействию химически активных (агрессивных) веществ. Кроме резин, которые не проводят электричество, существуют марки, которые могут выступать в качестве проводников и реагировать на воздействие магнитного поля.  Нельзя забывать и о том, что состав этого продукта могут быть добавлены компоненты, обеспечивающие ее стойкостью к:

• огню;
• радиации;
• вакуума.

Свойства резины позволяют ее использовать в медицинской и пищевой промышленности. Готовую резину можно разделить на – пористую, сплошную, цветную и прозрачную. Каждый из перечисленных типов имеет собственную маркировку. Например, маслостойкая резина может маркироватся как МС К важнейшим свойствам резины нужно отнести ее эластичность. То есть она способна к обратимой деформации в большом диапазоне температур. Резина вобрала в себя многие свойства твердых веществ, например, упругость, постоянство формы. От жидкостей резина вобрала в себя высокую деформируемость при относительно небольших нагрузках. Резину можно по полному праву назвать мягким и несжимаемым материалом. Все технические характеристики готовой резины определены в первую очередь параметрами каучука. Надо помнить о том, что все свойства готового изделия можно отрегулировать еще на стадии создания смеси для вулканизации.

Максимальная нагрузка

Индекс нагрузки обозначается как Load Index, и наносится обычно рядом с предыдущими параметрами. Это шифр, который показывает, какую максимальную нагрузку может выдержать покрышка. Сами цифры эту нагрузку не выражают – это просто шифр.

Так, в нашем примере этот индекс обозначен как 104/102. Это означает, что шина способна выдержать массу в 900 кг. (индекс 104) в одиночку, а если она установлена в паре с другим колесом, то 850 кг. (индекс 102).

Допустимую нагрузку на колесо можно посчитать, если разделить полную массу автомобиля на 4, то есть по количеству колёс. Но надо помнить, что резину надо покупать с запасом по прочности – примерно в 20%, а для внедорожников – в 30%. Иначе она постоянно будет работать на пределе возможностей и не только быстро износится, но и может произойти взрыв шины при движении, а это очень опасно.

Но и слишком большой запас прочности иметь тоже не стоит, иначе такая шина будет не только дороже нужной, но и гораздо тяжелее. В итоге увеличится расход топлива и ухудшится динамика.

Не путайте индекс нагрузки, который обозначается специальным кодом, и максимально допустимую нагрузку, которая обозначается как Max Load. Но этот параметр обозначается сразу в килограммах или фунтах – не перепутайте. 1 фунт равен 0.45 килограмма. Единицы зависят от того, в какой стране произвели резину на авто.

Но всё это относится к обычным, стандартным шинам. Но иногда на них встречается маркировка XL. Что она значит? Так помечаются особые, усиленные покрышки, сделанные из более прочного материала или с применением дополнительных конструкций. Внешне они ничем не отличаются от обычных, но способны выдерживать повышенную нагрузку. Они используются для кроссоверов, небольших грузовиков и для плохих дорог, где износ шин больше.

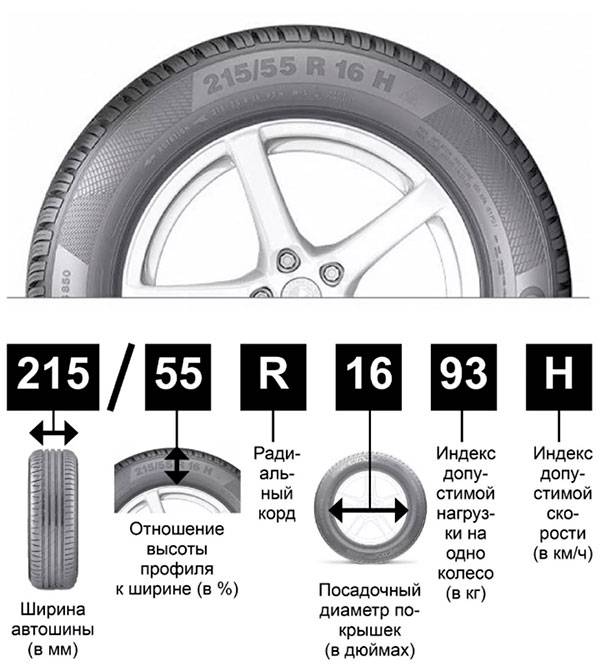

Размерность шины

Самым главным параметром шины является ее размерность. По размерности шина должна подходить к вашему автомобилю и колесным дискам. К размерности шины относятся три параметра:

• Ширина шины
• Высота профиля шины
• Посадочный размер шины

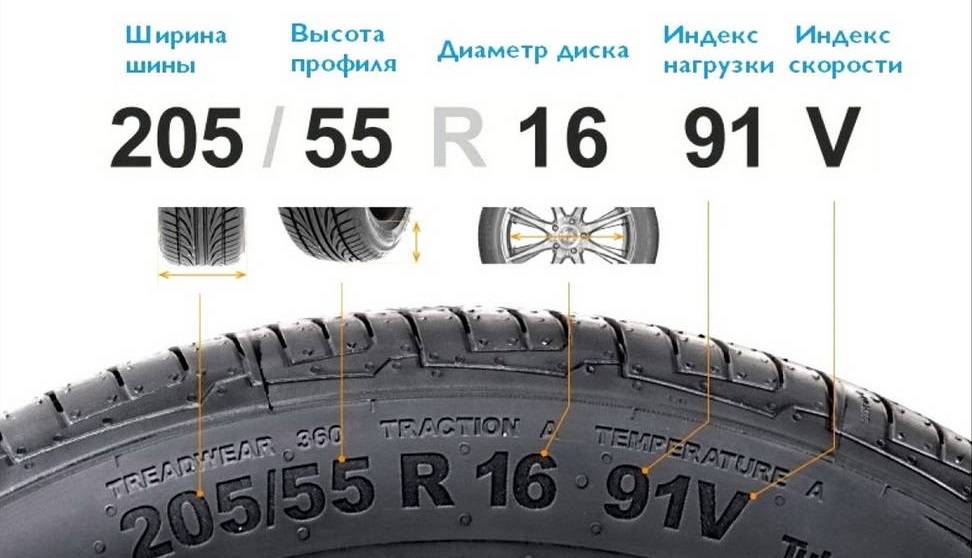

На шине эти параметры указываются в виде крупных последовательных цифр, каждая из которых отвечает за определенный параметр.

Например: 205/55 R16

• 205 — ширина шины 205 мм
• 55 — высота профиля шины в процентах от ширины, в данном случае высота профиля шины 55% от 205 мм, что составляет 112,75 мм, на некоторых шинах предназначенных для легких грузовиков и микроавтобусов высота профиля может не указываться, (например: 185/R14С), высота профиля такой шины составляет 80-82%, такие шины называются полнопрофильными.
• R — указывает на тип конструкции шины, по расположению внутреннего корда шины разделяют на шины с радиальным расположением корда (R) и шины с диагональным расположением корда (D), большинство современных шин легковых автомобилей имеют радиальное расположение корда, шины с диагональным кордом выпускаются для сельскохозяйственной и строительной техники
• 16 — посадочный диаметр шины (размер отверстия под колесный диск) 16 дюймов

На автомобиль следует устанавливать только шины, размерность которых предусмотрена заводом-изготовителем. Установка неподходящих данному автомобилю шин ведет к ухудшению ездовых качеств автомобиля, снижению безопасности и повышенному износу деталей ходовой части.

Размер шин, которые подходят вашему автомобилю, можно найти в инструкции по эксплуатации или на стикере наклеенном в проеме водительской двери или на лючке бензобака. На стикере указаны размерность допустимых для данного автомобиля шин и давление, до которого рекомендуется их накачивать.

Дополнительная маркировка

• Дата производства обозначается четырьмя цифрами, обведенными в овал. Первые две цифры – номер недели, другие – год производства.
• Сезонность обозначает, когда можно применять данные покрышки, в какое время года. Всесезонные модели допускается применять летом и зимой, рекомендуются для южных районов России. Для других районов лучше применять специальную зимнюю и летнюю резину.
• М + S – зимние покрышки. Это означает, что они наиболее приспособлены для работы в зимних условиях в городе и на снежных трассах, где химические вещества со снегом создают грязную снежную кашу.
• Соответствие нормам стандартов. Е 17 означает, что шина допущена к работе по европейским нормам. Код DOT указывает на стандарты транспорта Америки.

​

• Обозначения повышенных эксплуатационных параметров. RF – указывает на то, что шины обладают повышенной несущей нагрузкой. Два символа ставятся после индексов наибольшей нагрузки и скорости. Они означают большую грузоподъемность и высокую прочность. Маркировка наносится заводом на современных образцах автомобильной резины. Их нагрузочный индекс повышен на 4 единицы по отношению к стандартному.
• FR – символы означают, что имеется вспомогательная защита обода.
• ROF – автомобильные покрышки, работающие при проколе колеса или другого незначительного повреждения. Они имеют усиленную конструкцию, предотвращающую сминание боковых поверхностей, дают возможность безопасно и комфортно доехать до шиномонтажной мастерской на небольшой скорости.
• Обозначения и символы, облегчающие установку покрышки. Слово ROTATION с изображением стрелки наносится на покрышку с рисунком протектора, имеющего определенное направление. Эта маркировка облегчает установку резины на диск. Стрелка показывает, в какую сторону должна вращаться автомобильная покрышка.
• Right и Left – означает, что левые и правые шины: форма протектора находится несимметрично. Такие покрышки применяют на определенную сторону автомобиля.
• Есть покрышки автомобиля, которые необходимо монтировать только ассимметрично. Они обозначаются словами Inside и Outside, что означает наружную и внутреннюю стороны покрышек.
• Если на шине обозначены следующие параметры: temperature с буквами А, В, и С, то это значит, что автомобильная шина обладает термической стойкостью при движении на большой скорости. Наилучший показатель это «А», средний параметр «В», а наиболее низкий параметр – «С».
• Существуют автомобильные шины с высокой способностью торможения на мокром покрытии дороги. Этот параметр маркируется термином traction, и тоже имеет три уровня значений – А, В и С.

Маркировка шин сначала кажется запутанной и сложной. Расшифровку затрудняет большое число надписей, вспомогательных символов и обозначений. Но если найти время и выяснить все вопросы, то можно быстро читать обозначения и маркировку автомобильных шин, легко определять технические параметры покрышки. Это поможет при выборе необходимого комплекта резины для легкового автомобиля.

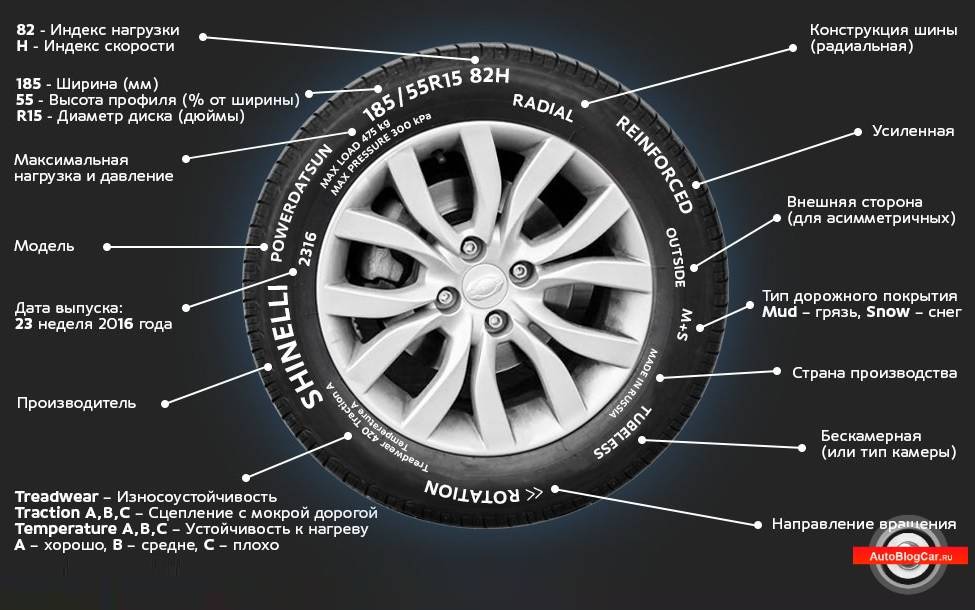

Маркировка на шинах: общая информация

На боковой части любой автопокрышки можно обнаружить сочетание разных символов: буквы, числа, разные значки и пр. Понимая значение каждой отметки, можно получить об авторезине самую подробную информацию.

Что означают цифры и буквы на шинах? Вот основные значения:

• Название модели или торговой марки.
• Производитель.
• Типоразмер автошины.
• Индекс скорости.
• Индекс предельной нагрузки.

Давайте подробно разберем, какую информацию скрывают в себе буквы на автошинах и что означают другие символы.

1. Производитель.

Наименование фирмы-производителя автомобильных покрышек обычно пишут большими буквами. Это делают исключительно для рекламы бренда. Многие фирмы разрабатывают свой собственный уникальный логотип, которым отмечают все изделия. Заводов-изготовителей по производству автомобильных покрышек великое множество, поэтому перечислять их мы не будем.

2. Торговая марка или линейка.

Компании по производству покрышек, как правило, имеют в своем арсенале несколько торговых марок. Под тем или иным лейблом выпускают авторезину в нескольких моделях и сериях. В пределах одной серии можно увидеть продукцию, отличающуюся по размеру и характеристикам, что намного облегчает и расширяет возможности выбора.

3. Типоразмер покрышки.

Самый важный критерий выбора покрышек — типоразмер, он указан в виде букв и чисел. Давайте в качестве примера возьмем маркировку 195/60R14.

Под значением 195 мм мы определим ширину профиля покрышки. Иными словами, это расстояние между крайними наружными гранями боковых частей покрышки, накачанной воздухом (без учета защитных поясов, других маркировок и пр.).

Число 60 означает соотношение высоты профиля к его ширине. Оно выражается в процентах. В этом конкретном случае: 195*0,6=117 мм.

Английская буква R (сокр. от Radial) означает радиальный тип покрышки. Данный вид резины считается одним из самых востребованных, он давно превзошел старый диагональный тип.

И последний показатель — 14— сообщает покупателю автошины о ее посадочном диаметре (Ø диска), выраженном в дюймах. Иногда после значения диаметра добавляют букву С (сокр. от commercial), это означает, что при производстве, шину оснастили дополнительной нормой слойности. Эти изделия разрешено использовать на микроавтобусах, грузовиках или фургонах. Индекс грузоподъемности усиленных автошин обозначают двумя числами, первое означает разрешенную нагрузку на одиночную покрышку, а второе — на сдвоенную.

Автомобильные покрышки американского производства имеют альтернативную систему обозначения, несколько отличающуюся от стандарта. В качестве примера рассмотрим такой вариант: 35/12.5 R15 113Q. В этом случае 35 означает внешний диаметр шины (выраженный в дюймах). 12,5 — ширина (в дюймах). Остальные знаки соответствуют стандартным обозначениям, описанным выше. Отличие только в том, что все измерения указаны не в миллиметрах, а в дюймах.

4. Индекс максимально допустимой нагрузки на шину (Load Index).

Этот показатель означает разрешенную максимальную нагрузку на ту или иную модель покрышки. Это значение выглядит как числовой шифр, в котором нет конкретных данных допустимой массы. Чтобы определить примерный индекс нагрузки, нужно общую массу машины разделить на четыре. Lodal Index обычно указывают после размера автопокрышки.

Коэффициент допустимой нагрузки или индекс обозначают числом в диапазоне от 0 до 130, самые распространенные значения: от 71 до 110. Каждое сочетание означает свою разрешенную нагрузку.

Нужно учесть, что это показатель только допустимой массы на авторезину, без уточнения конкретного типа автомобиля или условий его использования. Кроме всего прочего, шины не должны эксплуатироваться на пределе возможностей, то есть при постоянной максимальной нагрузке

Владельцам легковых автомобилей важно не допускать превышения нагрузки свыше 80 % от указанных данных. Для водителей внедорожников пределом является 70 %.

5. Индекс скорости.

Эти данные представлены в виде букв английского алфавита. Ниже мы расскажем об их расшифровках значении более подробно.

Что означает XL в маркировке шин

Маркировка шин XL (Extra Load, большая загрузка) указывает на то, что это усиленная шина. Индекс нагрузки увеличен на три единицы по сравнению со стандартными шинами в таком же типоразмере.

Если иначе, даже с индексом нагрузки 92 и маркировкой XL, вместо 630 кг. такая шина выдержит 690 кг. Данные покрышки имеют усиленную боковину и более прочную конструкцию, что позволяет эксплуатировать резину в условиях более сильных нагрузок.

Направленная и ненаправленная резина, бескамерные шины и другие обозначения

Прежде всего, на шинах можно встретить надписи Inside и Outside. Такая маркировка указывает на ассиметричные шины, при их установке на диск нужно следить за тем, какая сторона покрышки наружная и внутренняя. Надпись Outside должна быть снаружи, тогда как Inside внутри.

Надпись Rotation и/или  значок в виде стрелки на боковине показывает направление вращения шины, если такая шина направленная. При установке таких покрышек необходимо учитывать, что колесо должно вращаться только в том направлении, куда указывает стрелка. В противном случае резина может шуметь, сильно изнашивается, изменяются эксплуатационные характеристики.

Если рассматривать покрышки с камерой и без, отдельного внимания заслуживают Tubeless шины, что значит бескамерная шина. Если такой надписи нет, шина должна использоваться вместе с камерой. Дополнительно может присутствовать надпись Tube Type, также указывающая на необходимость использовать камеру.

При выборе зимней резины нужно обращать внимание и на Studless шины (перевод «без шипов»). Фактически, это значит, что шина не подлежит ошиповке

 В то же самое время шины с надписью Studdable  можно оснащать шипами.

Надпись Max Pressure и цифровое обозначение указывает на то, какое максимальное давление допускается в данной шине, а надпись Max Load позволяет определить максимально допустимую нагрузку в кг. на колесо.

Усиленные покрышки обозначаются надписью RF (Reinforced). Также усиленная шина может иметь в маркировке литеру «С» после обозначения типоразмера (например, 205/85 R16C). Это говорит о том, что шина грузовая. Radial указывает на радиальную конструкцию шины, надпись Steel говорит о том, что в конструкции используется металлический корд.

Шины RSC или шины RunFlat (RunFlat System Component) представляют собой особые покрышки, на которых можно продолжить движение даже в том случае, если давление в шине полностью упало в результате прокола или пореза.

Допускается движение со скоростью не более 80 км/ч на расстояние до 150 км. Разные производители могут использовать различные обозначения для данной технологии (RFT, SSR, RunOnFlat, Run Flat, ZP и т.п.)

Надпись Temperature с литерами А, В, С указывают на то, насколько шина устойчива к нагреву при езде с высокой скоростью. Маркировка покрышки литерой А говорит о лучшем результате, тогда как C худший показатель. Точно такими же литерами А, В и С маркируется Traction, что отображает эффективность торможения шины на влажной дороге.

Среди дополнительных обозначений на шинах можно выделить Treadwear. Маркировка указывает на расчетный пробег шины по стандартам и тестам, которые проводятся в Америке.

Обозначение TWI (Tread Wear Indiсatоrs) является индикатором износа протектора (иногда индикатор со стрелкой). Такие указатели находятся в нескольких местах по окружности шины, указывая на минимально допустимую высоту протектора.

Сам индикатор износа шины является выступом, высота которого 1.6 мм. Это и есть минимально допустимая величина протектора легковых авто. Такой индикатор расположен в глубине протектора, обычно его располагают в канавках водоотвода шины.

Также на шине можно увидеть обозначение DOT, где закодирован производитель покрышки, дата выпуска резины в виде недели и года, кодировка размера, сертификация и т.д.

Если видна литера E, заключенная в круг, тогда такая шина соответствует требованиям и стандартам ECE (требования европейские). Обозначение DOT указывает на то, что шина соответствует стандарту качества в США.

Производитель и торговая линейка

С этим сложно ошибиться – производители шин наносят своё название на видном месте. Если у них есть логотип, то он обычно тоже хорошо заметен. Производителей очень много, поэтому ориентироваться только на этот показатель не стоит, если только не нужен определённый бренд.

Кроме того, у каждого производителя обычно есть торговые марки и линейки, в рамках которых выпускаются шины с определёнными параметрами. Зная эту информацию, можно сразу выбрать нужные покрышки. Если же название линейки от конкретного производителя неизвестно, придётся подбирать по отдельным параметрам, пользуясь маркировкой и расшифровкой их обозначений.

Расшифруем маркировку индексов скорости и нагрузки на автошинах легковых автомобилей: цифры и литеры

Далеко не на каждой шине можно мчать на всех парах. Существуют предельные значения скорости, при которых резина разрушается. За этот показатель отвечает индекс скорости. Наносится он на боковину, рядом с типоразмером.

На фотографии имеем индекс 97V, где литера «V» позволяет нам ехать максимум 240 км/ч. Другими словами, производитель гарантирует сохранение всех свойств покрышки в таком скоростном режиме на протяжении нескольких часов. Варианты расшифровки индексов приведены в таблице.

Теперь узнаем допустимую нагрузку, заметьте, на одно колесо. Выбираем по таблице строку с цифирью «97», и что видим: предел грузоподъемности – 730 кг. Надо учитывать, что на автошинах легкового транспорта подобная расшифровка надписи не является решающим фактором при выборе – значения обычно даются с запасом. Другое дело грузовики и микроавтобусы, здесь этот параметр предельно важен, и его нужно учитывать.

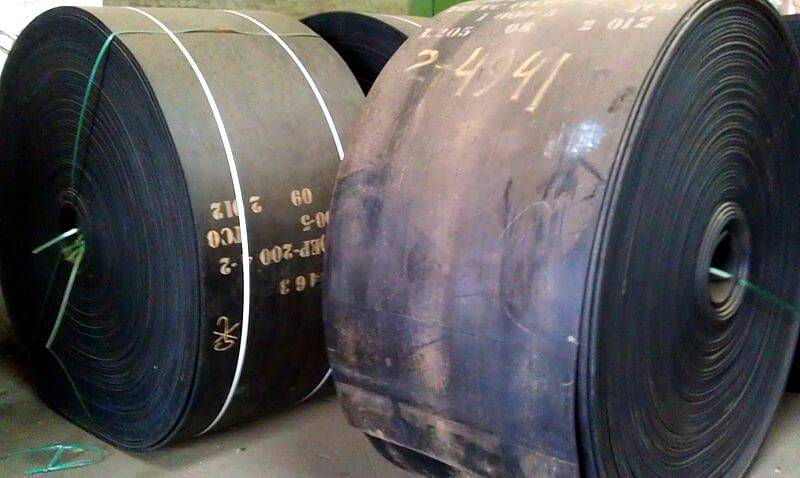

Нанесение маркировки на поверхность РТИ

Существует несколько способов получения маркировочных надписей на поверхности РТИ. Ее можно выполнить или во время процесса вулканизации. Для этого применяют специальную полимерную пленку или бумагу пропитанную силиконом. Толщина пленки или бумаги лежит в пределах от 75 до 125 мкм. На нее наносят данные, которые должны быть нанесены на РТИ. В частности, в ее содержание должны входить данные о производителе, нормативный документ, на основании которого произведено изделие, дата производства и некоторые другие. Перед тем как начать вулканизацию пленка укладывается на предназначенное для этого место. После окончания изготовления изделия пленку с поверхности удаляют, на поверхности детали остается требуемая надпись.

Основные маркировки

Как вы знаете, на боковых поверхностях шин маркировка имеет множество параметров. К основным параметрам, обязательно включаемым в обозначение маркировки включает в себя:

• производитель (название фирмы);
• модель покрышки и торговая марка (производитель может иметь много торговых марок);
• размер шины;
• индекс максимальной нагрузки;
• индекс скорости;
• назначение;
• уровень защиты;
• сезон (зима, лето, всесезонная);
• дополнительная информация.

Рассмотрим подробнее, что включает в себя каждые перечисленные выше пункты:

• Производитель. Обозначается большими буквами. В настоящее время существуют огромное количество производителей качественных автомобильных шин.
• Модели и торговая марка. Производители для покрышек для машин могут иметь много торговых марок.
• Размер покрышки. Это самое основное, что нужно знать при выборе покрышек. Возьмем в качестве примера такой шифр в маркировке — 195 / 60 R 14. Первое число 195 — это ширина профиля шины в миллиметрах, то есть это расстояние между внешними границами боковых граней накаченного колеса, но без учета защитных поясов. Второе число, которое после дроби, 60 — это отношение высоты профиля к его ширине в процентах. В примере данного обозначения получается 195 * 0,6 = 117 мм. Латинская буква R означает, что шина радиального типа (Radial). Еще диагональный тип покрышки, но сейчас используют почти все шины радиального типа. И, что касается последнего числа в данном обозначении, то есть 14, он обозначает посадочный диаметр, то есть диаметр диска в дюймах. Есть шифры в маркировке, где после обозначения посадочного диаметра указывается буква С (comercial), которая говорит о том, что шина имеет дополнительные слои. Такие шины можно использовать для небольших грузовиков, джипов, микроавтобусов, фургонов. В последние годы индекс грузоподъемности обозначают двумя числами, первая из которых дает информацию о том, какую нагрузку можно использовать для одного колеса, вторая — для сдвоенных колес.

Есть модели покрышек, на которых в маркировке не обозначается соотношение шириной и высотой профиля в процентах. Если нет обозначения, то необходимо знать, что соотношение находится от 0,8 до 0,82. Если значение меньше 0.8, то оно всегда указывается на шине с шагом 0.05.

Пример обозначения маркировки шин в США

35/12.5 R15 113Q расшифровывается маркировка следующим образом:

1. Внешний диаметр шины в дюймах — 35.
2. Номинальная ширина в дюймах — 12,5.

Все остальные параметры расшифровываются также, как было рассмотрено на примере выше. Основное отличие — это первые два параметра, которые в США измеряются в дюймах, а в России и СНГ — в миллиметрах.

Обозначение резины	185/80R15C	215/80R16C	225/75R16C	5,90-13C
Обозначение профиля обода	5 1/2J*, 5K, 6J	6J*	6 1/2J*, 6J, 5 1/2J	4J*, 4 1/2J

* — рекомендуемый профиль обода для данной покрышки.

Индекс максимально допустимой нагрузки (Load Index)

Индекс максимальной нагрузки — это максимальная масса, которую может выдержать шина. В маркировке цифры не показывают конкретную массу, это шифр. Примерный расчет будет такой: полную массу транспортного средства делим на 4 и получаем максимально допустимую массу на покрышку колеса. В маркировке шин индекс нагрузки указывается сразу после обозначения размера.

Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг	Индекс нагрузки	Нагрузка, кг
62	265	75	387	88	560	101	825	114	1180
63	272	76	400	89	580	102	850	115	1215
64	280	77	412	90	600	103	875	116	1250
65	290	78	425	91	615	104	900	117	1285
66	300	79	437	92	630	105	925	118	1320
67	307	80	450	93	650	106	950	119	1360
68	315	81	462	94	670	107	975	120	1400
69	325	82	475	95	690	108	1000	121	1450
70	335	83	487	96	710	109	1030	122	1500
71	345	84	500	97	730	110	1060	123	1550
72	355	85	515	98	750	111	1090	124	1600
73	365	86	530	99	775	112	1120	125	1650
74	375	87	545	100	800	113	1150	126	1700

Для легковых автомашин — зная индекс нагрузки, необходимо придерживаться правила, чтобы не нагружать массу автомобиля до того, как нагрузка станет больше 80% от допустимой нагрузки на шину.

Для внедорожников — не более 70%.
