Сплав манганин

Химические свойства

По таким характеристикам медь, электропроводность и теплопроводность которой очень высокие, занимает промежуточное положение между элементами первой триады восьмой группы и щелочными первой группы таблицы Менделеева. К основным ее химическим свойствам относят:

• склонность к комплексообразованию;
• способность давать окрашенные соединения и нерастворимые сульфиды.

Наиболее характерным для меди является двухвалентное состояние. Сходства с щелочными металлами она не имеет практически никакого. Химическая активность ее также невелика. В присутствии СО2 или же влаги на поверхности меди образуется зеленая карбонатная пленка. Все соли меди являются ядовитыми веществами. В одно- и двухвалентном состоянии этот металл образует очень устойчивые комплексные соединения. Наибольшее значение для промышленности имеют аммиачные.

Манганин

11.07.2014 19:24

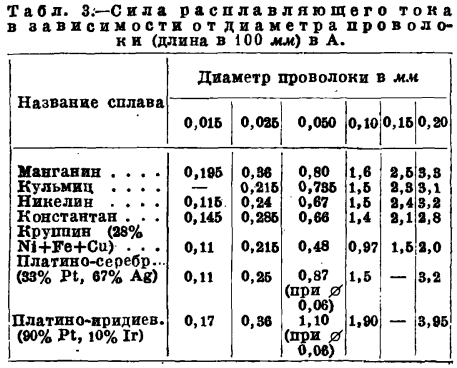

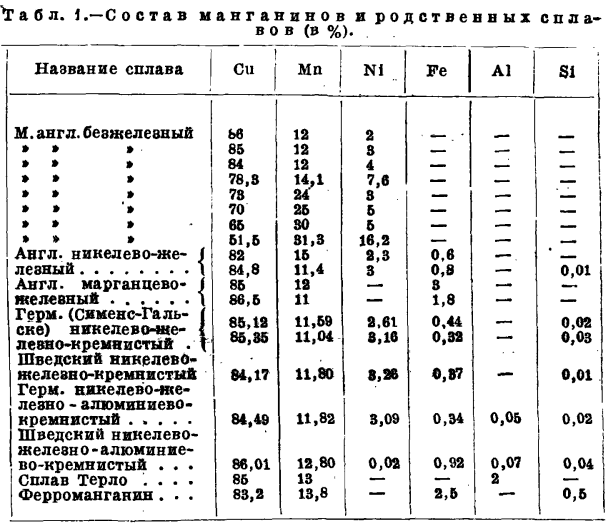

Манганин (Cu84Ni4Mn12) – это фирменное название сплава меди, марганца и никеля. В зависимости от марки этот сплав может содержать 2,5-3,5 % никеля и кобальта (Co Ni), 11,5-13,5 % марганца (Mn) и около 85 % меди (Cu). Манганин представляет собой реостатный сплав со средним значением удельного электрического сопротивления около 4,3 ∙ 10−7 Ом ∙ м) и низким коэффициентом линейного теплового расширения (слабой зависимостью электрического сопротивления от температуры) (α = 0,02 ∙ 10−3 K−1). Правда, кривая зависимости сопротивления от температуры не такая пологая, как для константана, да и коррозионная стойкость тоже ниже, чем у константана. До сих пор ведутся споры о том, кто открыл этот сплав, американец Эдвард Вестон в 1888 году или немцы Карл Фойзнер и Стефан Линдек в 1889 либо 1892 году. Тем не менее, в 1903 году манганин был зарегистрирован как торговый знак германского металлургического завода «Изабелленхютте Хойслер» (Isabellenhütte Heusler).

Данный сплав часто применяется для изготовления электрических приборов, шунтов, измерительных мостовых схем, эталонных сопротивлений. Кроме того, благодаря низкому сопротивлению в диапазоне комнатных температур, манганин используется в качестве вспомогательного материала при изготовлении высокоточных резисторов.

Этот сплав применяется для получения твердых (ПМТ = проволока манганиновая твердая) и мягких (ПММ = проволока манганиновая мягкая) сортов проволоки различного диаметра, а также металлической ленты разной ширины и толщины. Помимо этого, из манганина производятся твердый и мягкий обмоточный провод с эмалевой изоляцией, провод с изоляцией из натурального шелка, провод сопротивления со слоем шелка и эмалевой изоляцией.

Преимущество манганина по сравнению с константаном состоит в его низкой термической ЭДС (0,9 мВ – 1 мВ/°C) во время контакта с медью.

Однако в отличие от константана манганин не стоек к коррозии в атмосфере, содержащей пару аммиак-кислота, и весьма чувствителен к изменениям влажности воздуха.

Для стабилизации электрических свойств сплава изделия из него подвергаются термообработке в вакууме при температуре 4006 °C и длительному последующему выдерживанию при комнатной температуре. Кроме того, одновременно обеспечивается однородность манганина. Допустимая максимальная рабочая температура изделий из стабилизированных легированных сортов стали составляет от 60 °C до 80 °C, а из стабилизированного манганина – 200 °C. При превышении этих температур происходят необратимые процессы.

Для манганина свойственно сопротивление физическому изменению с течением времени. Это объясняется тем, что механические напряжения в витках обмотки из этого материала постепенно приводят к изменению в структуре сплава и смещению молекул.

Благодаря слабой зависимости сопротивления от температуры, манганин часто применяется в качестве реохорда. В физике низких температур проволоки из этого сплава, благодаря их низкой теплопроводности, используются в качестве измерительных линий в криостатах. Поскольку они обладают относительно высоким электрическим сопротивлением (для проволоки типовых диаметров: 100 Ом/м), при измерении небольших сопротивлений применяется четрырехпроводная схема измерения.

< Предыдущая		Следующая >

Виды медно-никелевых сплавов

Легированный сплав меди никелем образует большое количество твердых растворов, которые делятся на несколько групп:

• конструкционные;
• электротехнические;
• ювелирные.

Основные характеристики конструкционных медно-никелевых сплавов: высокая твердость, сопротивление стиранию, коррозионная стойкость. Вместе с никелем используют марганец, хром, алюминий, цинк и другие компоненты.

В электротехнических сплавах содержание марганца может превосходить никель. Сплавы обладают стабильным сопротивлением, высокой токопроводностью.

К декоративным относятся соединения меди и никеля, хорошо поддающиеся разным видам обработки: резанию, деформации. Они обладают высокой жидкотекучестью.

Константан

Сплав маркируется — МНМц 40-1,5. Такое обозначение говорит о том, что в нем около 40% никеля. Константан относится к электротехническим материалам. Имеет высокое омическое сопротивление и малое линейное расширение при нагреве.

Пластичный материал хорошо обрабатывается прокаткой. Из константана делают проволоку и лист для термоэлектродов, преобразователей.

Копель

Медно-никелевый сплав с высокой термической устойчивостью, маркируется МНМц 43-0,5. Дополнительный легирующий компонент — марганец. Выпускается в виде проволоки различных диаметров. Используется для изготовления компенсационных проводов и низкотемпературных преобразователей. Устойчив к воздействию кислой среды, работает в инертных газах.

Основное свойство — высокая стабильность сопротивления при изменении температур. Относится к жаростойким материалам. Устойчиво сохраняет свои характеристики при температуре до 600⁰.

Проволока

Нейзильбер

Ювелирный медный сплав с содержанием никеля 15% и цинка в пределах 20%. Никель придает сплаву белый цвет с зеленоватым или голубым отливом.

Немецкие химики изобрели сплав, как дешевый заменитель белого золота, не отличающийся от него внешне. Нейзильбер получился более твердым, устойчивым к влаге и пару. Не темнеет и не теряет своих декоративных свойств. В Европе использовался для изготовления наград и бижутерии. В настоящее время из него делаются медали, ордена, лады для гитар и хирургические инструменты.

Куниаль

Сплав выпускается в 2 вариантах и в конце маркировки имеет буквы А и Б. Оба вида сплава обладают коррозийной стойкостью. При повышенных температурах склонен к растрескиванию.

Куниаль-А легируется дополнительно алюминием, кобальтом и железом. Производится в виде прутков.

Куниали-Б — в меди растворяют только никель, содержание остальных веществ в сумме составляют не более 1%. Из материала изготавливают полосы для пружин и рессор.

Манганин

В этом сплаве кроме меди и никеля присутствует 13% марганца. Имеет красивый золотисто-красный цвет. Манганин может содержать железо. Он относится к изначально состаренным сплавам — приобретает свои механические свойства после термической обработки. Обладает электрической стабильностью при изменении температуры.

Манганин применяется в электроизмерительных приборах высокой точности, для создания эталонов.

Существует и другой состав сплава, в котором медь заменена серебром. Технические характеристики практически не отличаются. Белый Манганин значительно дороже.

Монель

Кроме меди и никеля в сплав добавляют марганец и железо. Монель назван в честь руководителя американской химической лаборатории, где разрабатывался сплав. Материал устойчив к коррозии, пластичен и прочен. Обладает высокой устойчивостью к воздействию кислот, щелочей. Маркируется — НМЖМц28-2,5-1,5.

Монель применяется при изготовлении приборов, оборудования химической, нефтяной промышленности. Используется в аппаратостроении, медицине и судостроительной промышленности для изготовления антикоррозионных деталей.

Сплав высокопластичный, легко обрабатывается в холодном и горячем состоянии. Механическая обработка возможна только на низких оборотах.

Мельхиор

Белый твердый сплав содержит меди в пределах 70–90%. Относится к ювелирным составам. Кроме никеля имеет легирующие вещества:

• 0,8% железа;
• 1% марганец.

Обладает высокой коррозионной устойчивостью в морской соде и среде газов. Температура плавления в пределах 1150–1230⁰, не зависит от соотношения составляющих.

Наиболее распространенные марки мельхиора — МНЖМц30-1-1 и МН16. Свои технические характеристики получает после отжига. Относится к группе изначально состаренных сплавов.

Из мельхиора делают ложки, вилки, столовую посуду, различные украшения. Он хорошо поддается обработке, резьбе, чеканке. Из него изготавливают хирургические инструменты, монеты, медали.

Изделия из мельхиора

Витамины, помогающие укрепить капилляры

Существует много полезных веществ, благотворно влияющих на здоровье кровеносной системы. Лучше всего сосудистый эпителий укрепляют витамины групп:

• A (содержится в моркови, говяжьей печени, рыбе, брокколи, сыре, абрикосах, дыне);
• B (можно найти в молоке, почках, яйцах, сельди, зерновых);
• C (им богаты цитрусовые, зелень, шиповник, облепиха, капуста, томаты);
• K (потребляется из чернослива, огурцов, оливкового масла, спаржи, кайенского перца).

Улучшить состояние сосудов в целом помогают также витамины E и PP. Их действие направлено преимущественно на нормализацию липидного обмена. Если из продуктов питания получить нужное количество полезных веществ не удается, их можно добрать из препаратов.

Удельное сопротивление металлов. Таблица

Удельное сопротивление металлов является мерой их свойства противодействовать прохождению электрического тока. Эта величина выражается в Ом-метр (Ом⋅м). Символ, обозначающий удельное сопротивление, является греческая буква ρ (ро). Высокое удельное сопротивление означает, что материал плохо проводит электрический заряд.

Сопротивление провода

Величина сопротивления провода зависит от трех параметров: удельного сопротивления металла, длины и диаметра самого провода. Формула для расчета сопротивления провода:

где:R — сопротивление провода (Ом)ρ — удельное сопротивление металла (Ом.m)L — длина провода (м)

А — площадь поперечного сечения провода (м2)

В качестве примера рассмотрим проволочный резистор из нихрома с удельным сопротивлением 1.10×10-6 Ом.м.  Проволока имеет длину 1500 мм и диаметр 0,5 мм. На основе этих трех параметров рассчитаем сопротивление провода из нихрома:

R=1,1*10-6*(1,5/0,000000196) = 8,4 Ом

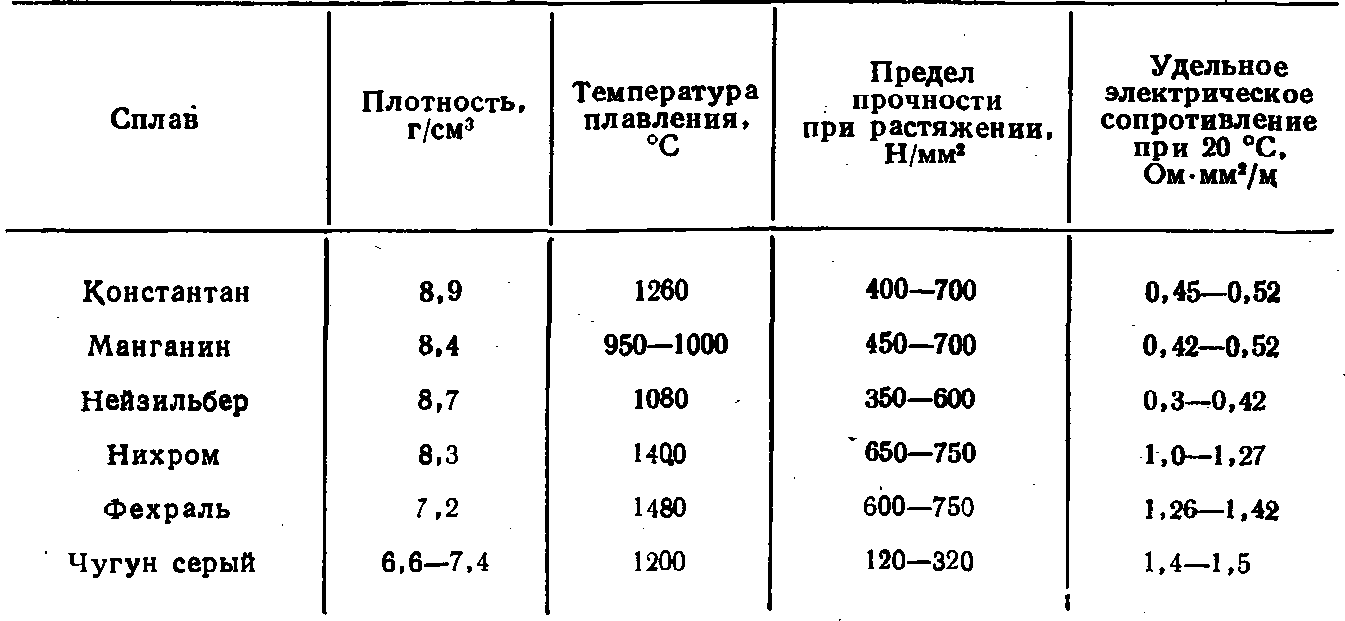

Нихром и константан часто используют в качестве материала для сопротивлений. Ниже в таблице вы можете посмотреть удельное сопротивление некоторых наиболее часто используемых металлов.

Поверхностное сопротивление

Величина поверхностного сопротивления рассчитывается таким же образом, как и сопротивление провода. В данном случае площадь сечения можно представить в виде произведения w и t:

Для некоторых материалов, таких как тонкие пленки, соотношение между удельным сопротивлением и толщиной пленки называется поверхностное сопротивление слоя RS:

где RS измеряется в омах. При данном расчете толщина пленки должна быть постоянной.

Часто производители резисторов для увеличения сопротивления вырезают в пленке дорожки, чтобы увеличить путь для электрического тока.

Свойства резистивных материалов

Удельное сопротивление металла зависит от температуры. Их значения приводится, как правило, для комнатной температуры (20°С). Изменение удельного сопротивления в результате изменения температуры характеризуется температурным коэффициентом.

Например, в термисторах (терморезисторах) это свойство используется для измерения температуры. С другой стороны, в точной электронике, это довольно нежелательный эффект.Металлопленочные резисторы имеют отличные свойства температурной стабильности. Это достигается не только за счет низкого удельного сопротивления материала, но и за счет механической конструкции самого резистора.

Много различных материалов и сплавов используются в производстве резисторов.

Нихром (сплав никеля и хрома), из-за его высокого удельного сопротивления и устойчивости к окислению при высоких температурах, часто используют в качестве материала для изготовления проволочных резисторов.

Недостатком его является то, что его невозможно паять. Константан, еще один популярный материал, легко паяется и имеет более низкий температурный коэффициент.

Отправить сообщение об ошибке.

• Предыдущая записьВодопоглощение — таблицы электронного справочника по химии, содержащие Водопоглощение
• Следующая записьПостоянная решетки — таблицы электронного справочника по химии, содержащие Постоянная решетки

× Рекомендуем посмотреть

Энергия ионизации — таблицы электронного справочника по химии, содержащие Энергия ионизации

Энергия диссоциации — таблицы электронного справочника по химии, содержащие Энергия диссоциации

Параметры и характерности

Данное наименование носит сплав медно-никелевого состава, отличающийся термостабильностью, электрическим сопротивлением, обрабатываемостью, применяется в электротехнической промышленности.

Последнее гарантирует стабильность сопротивления при разной температуре. Благодаря показателям сопротивления константан называют резистивным сплавом. Более того этот материал отличается существенной термоэлектродвижущей силой. Напоследок, константан обладает хорошим технологичными качествами, обуславливающими обрабатываемость его механическими методами. Так, для него применимы паяние, чеканка, штамповка, ковка и т. д. После отжига возможно применять резание. Засорение цинком значительно осложняет обработку.

Дальше приведены другие характеристики константана. Плотность его равна 8,8–8,9 г/см 3 . Аналогичным образом, это наиболее плотный никелевый сплав, превосходящий по этому параметру сталь. Эта характерность, определяющая большую массу константана, вызвана существенной долей меди в его составе. Температура плавления составляет 1260 °C, из-за чего сплав считается термостабильным, сохраняя до названной температуры внутреннее строение. Твердость равна 155 НВ, прочностный предел на разрыв – 400 МПа. Температурный показатель линейного увеличения составляет 14,4?10 -6 в диапазоне от 20 до 100 °C. Теплоемкость равна 0,0977 кал/г?C, проводимость тепла – 0,05 кал/см?с?C. Магнитные свойства отсутствуют. Константан отличается большими показателями пластичности. Так, модуль упругости составляет 16600 кгс/мм 2 , относительное удлинение может достигать 30%, сужение – 71%. Нужно сказать, что эластичность сильно уменьшается при загрязнении константана цинком. Благодаря высокому пределу выносливости, составляющему для горячетканых прутьев 243 МПа (что отвечает стали 45), константан подойдет для условий переменных нагрузок. Медно-никелевый состав обеспечивает сопротивление сплава коррозии. Так, он не реагирует с кислородом до 800 °C, а еще с органическими кислотами и соляными растворами. Цвет – желтоватый.

Ввиду плохой прочности константан нередко подвергают повторной обработке. После отжига прочностный предел увеличивается до 700-800 МПа, что приравнивает сплав по этому показателю к стали 45. Для еще большего упрочнения рассматриваемого материала используют наклеп, предполагающий поверхностную прокатку стальными роликами, вызывающую пластические деформации. В результате подобной отделки константан приобретает критерии предела прочности в 850 МПа и твердости в 75-90 НВ

Однако необходимо брать во внимание, что как механическая, так и термообработка константана МНМц 40-1,5 уменьшает эластичность: относительное удлинение уменьшается до 4%, сужение – до 21%

Это покрытие сформировывается в результате прокаливания, по этому изделия, ориентированные на применение в электрическом оборудовании, подвергают этой отделке при изготовлении.

Стоимость константана сформировывается, в первую очередь, под воздействием цены Ni. К примеру, стоимость рассматриваемого материала в октябре 2017 г. составляла примерно 5 тыс. рублей за 1 кг. В большинстве случаев она подчиняется от формы и ее свойств. Так, лента чуть дороже если сравнивать с проволокой. А для проволки имеет большое значение толщина: варианты с большим диаметром доступнее. К примеру, на декабрь 2016 г. тонна 0,6 мм проволки стоила около 2,3 млн., а материала диаметром 1,2 мм – 0,8-1 млн. Более того, как видно из приведенных данных, при массовой реализации цена существенно уменьшается. Стоимость покупки также устанавливается определенными моментами

Во-первых, важное имеет значение состояние лома, определяемое, в первую очередь, наличием следов коррозии. Второе, для проволки имеет большое значение диаметр

Тонкие материалы ценятся выше

Тонкие материалы ценятся выше.

Третье, важен размер поставок. Пункты приема лома предпочитают принимать большие партии (более 100 кг) ввиду ускоренной реализации. В данных случаях они наценивают лом на 10–15%.

Алюминий и его сплавы

Алюминий — цветной металл, который имеет серебристо-белый оттенок и плавится при температуре 650°С. В периодической системе ему соответствует символ Al. Этот элемент занимает третье место по распространенности среди всех пород в земной коре (на первом месте — кислород, на втором — кремний). В атмосферных условиях на поверхности алюминия образуется оксидная пленка, препятствующая появлению коррозии.

Важные свойства алюминия:

• Низкая плотность — всего 2,7г/см3 (например, у меди — 8,94г/см3).
• Высокая электрическая проводимость (37*106 См/м) и теплопроводность (203,5 Вт/(м·К)).
• Низкая прочность в чистом виде — 50 МПа.
• Структура кристаллической решетки — кубическая гранецентрированая.

Металл легко обрабатывается давлением. Находит широкое применение в электропромышленности: из алюминия изготавливают проводники электрического тока. При производстве стали его используют для раскисления. Из алюминия также делают посуду, однако она не подходит для приготовления солений и хранения кисломолочных продуктов — элемент неустойчив в щелочной и кислой среде. Некоторые стальные детали покрывают алюминием (процесс алитирования), чтобы повысить их жаростойкость. Из-за невысокой прочности алюминий практически не применяется в чистом виде.

При маркировке алюминия используется буква А в сочетании с числом, которое указывает на содержание металла. Например, марка A99 содержит 99,95% алюминия, а марка А99 — 99,99%. Существует также марка особой чистоты — А999, в которой 99,999% алюминия.

Деформируемые сплавы алюминия

Деформируемые алюминиевые сплавы делятся на упрочняемые и неупрочняемые.

Упрочняемые деформируемые сплавы алюминия — это дуралюмины (система А-Сu-Mg) и высокопрочные сплавы (Аl-Сu-Mg-Zn). Высокие механические свойства и небольшой удельный вес позволяют широко применять эти сплавы в области машиностроения, особенно — в изготовлении деталей для самолетов.

Основными легирующими элементами для дуралюминов служат магний и медь. Эти сплавы маркируются буквой Д с числом. Из Д1 делают лопасти винтов, Д16 используется для лонжеронов, шпангоутов, обшивки самолетов, а Д 17 — для крепежных заклепок.

Высокопрочные сплавы, помимо алюминия, меди и магния, содержат цинк. Обозначаются буквой В и числом, применяются для изготовления деталей сложной конфигурации, лопастей вертолетов, высоконагруженных конструкций.

Неупрочняемые деформируемые алюминиевые сплавы — это сплавы алюминия с марганцем (маркировка — АМц1) и с магнием (AМг2 и АМг3). Они хорошо обрабатываются сваркой, вытяжкой, прокаткой, горячей и холодной штамповкой. Отличаются высокой пластичностью, но при этом не очень прочные. Они выпускаются преимущественно в виде листов, которые применяются для изготовления изделий сложной формы (заклепки, рамы и др.).

Литейные сплавы на основе алюминия

Наиболее широкое применение получили литейные сплавы алюминия и кремния, которые называются силуминами. Они содержат более 4,5% кремния и обозначаются буквами АК с номером марки. Силумины сочетают малый удельный вес с высокими механическими и литейными свойствами. Они применяются для сложного литья авто-, мото- и авиадеталей, а также для производства некоторых видов бытовой техники — мясорубок, теплообменников, санитарно-технических арматур и др.

Порядок проведения работ

Для начала следует подготовить муфельную печь. В ней и будет осуществляться вся основная работа. Перед тем как начать непосредственно саму плавку, следует проверить работу имеющихся горелок, которые будут использованы в процессе. Кроме того, под рукой следует иметь специальный сосуд, сделанный из огнеупорного материала. Таким материалом является тигель, так что можно будет применить именно его.

Приобретённый ранее асбестовый лист, следует уложить на поверхность основания. Очень важным фактором является поддержание хорошей вентиляции в помещении, в котором будет проводиться вся работа.

Перед началом плавки, латунь следует измельчить, то есть создать измельчённую массу. Следует помнить, что чем меньше будут получившиеся куски металла, тем легче она будет впоследствии плавиться.

Затем тигель с измельчённой латунной массой помещается в муфельную печь, после чего пользователь выставляет необходимое температурное значение, используя специальный регулятор температур. После включения печи, можно будет наблюдать за всем процессом плавления через специальное маленькое окошко, которое имеется у таких печей.

После того как металл полностью расплавится, пользователю требуется лишь аккуратно открыть дверцы муфельной печи и достать оттуда тигель с расплавленной латуни.

Конечно, делать это нужно, используя специальные щипцы, для того, чтобы обезопасить себя от возможных ожогов. У расплавленной латуни, кстати, есть интересное свойство, которое заключается в том, что на поверхности образуется тонкая плёночка, которую впоследствии надо будет убрать. Такую процедуру можно будет проделать, если использовать обычную стальную проволоку.

После снятия образовавшейся плёнки с поверхности расплавленной латуни, следует просто залить металл в требуемую форму, которую пользователь должен предварительно подготовить на своём рабочем месте.

ПРОИСХОЖДЕНИЕ

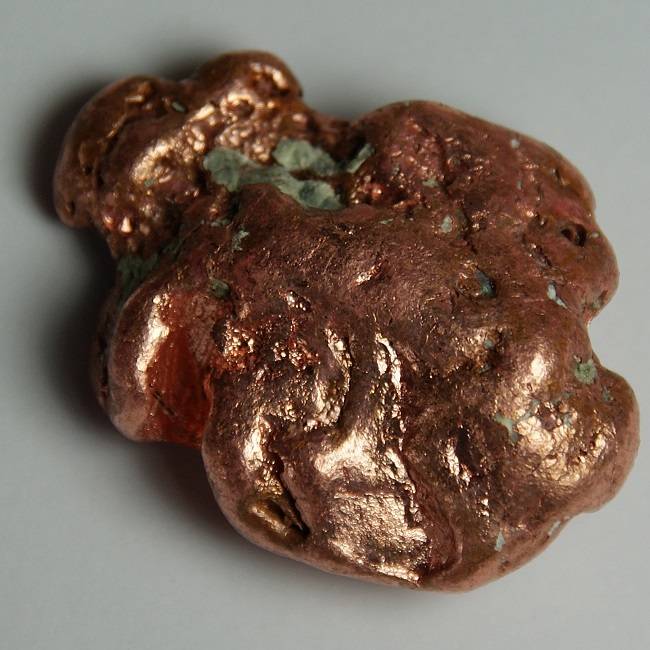

Небольшой самородок меди

Обычно самородная медь образуется в зоне окисления некоторых медносульфидных месторождений в ассоциации с кальцитом, самородным серебром, купритом, малахитом, азуритом, брошантитом и другими минералами. Массы отдельных скоплений самородной меди достигают 400 тонн. Крупные промышленные месторождения самородной меди вместе с другими медьсодержащими минералами формируются при воздействии на вулканические породы (диабазы, мелафиры) гидротермальных растворов, вулканических паров и газов, обогащенных летучими соединениями меди (например, месторождение озера Верхнее, США).
Самородная медь встречается также в осадочных породах, преимущественно в медистых песчаниках и сланцах.
Наиболее известные месторождения самородной меди – Туринские рудники (Урал), Джезказганское (Казахстан), в США (на полуострове Кивино, в штатах Аризона и Юта).

Применение нихромовой проволоки

Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава. Нихромовая спираль применяется в двух качествах — как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н. Примеры применений:

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры. Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Влияние примесей на свойства металла

Сера является одной из наиболее вредных примесей. Она придает никелю краcноломкость, из-за которой ухудшаются свойства металла при обработке давлением. Чтобы нейтрализовать действие серы, добавляют марганец и/или магний.

Углерод в количестве до 0,1 % никак не влияет на свойства металла, однако при большем содержании этого элемента он выпадает из твердого раствора при отжиге и снижает пластичность холодного никеля.

При содержании висмута и свинца в количестве от 0,002 % становится невозможной горячая обработка металла: так как эти элементы почти не растворяютися в твердом состоянии, из-за них разрушается слиток. Поэтому во всех марках никеля количество свинца и висмута ограничено 0,001 и 0,0006 % соответственно.

Алюминий увеличивает электросопротивление никеля. Данный элемент содержится в самой чистой марке — Н0. Кроме того, широко применяются сплавы никеля и алюминия: у них высокая жаропрочность и устойчивость к коррозии.

Железо не оказывает ощутимого влияния на свойства никеля. Кремний раскисляет основной металл, благодаря чему благоприятно влияет на его литейные свойства, химическую стойкость и прочность.

Кобальт повышает жаростойкость, жаропрочность и прочность никеля, а марганец оказывает положительные влияние на технологические и механические свойства металла, улучшает его электросопротивление.

История

Единого мнения у историков науки о первооткрывателе сплава не существует.

В англоязычной литературе сообщается, что манганин впервые был получен американским изобретателем Эдвардом Вестоном, обнаружившим отрицательный ТКС изобретённого в Германии сплава под названием константан. И на основе этого изучения изобрёл манганин. На химический состав и как на материал для резисторов точных электроизмерительных приборов, сопротивление резисторов которых почти не зависит от температуры, изобретатель получил патент в 1888 г. В патенте описан сплав, содержащий 70 % меди и 30 % марганца (который для снижения стоимости предлагается заменить ферромарганцем). Изобретатель назвал его «Сплав № 3», но германские производители, у которых он разместил заказ на производство проволоки из нового материала, дали ему собственное наименование «Манганин» под которым он получил широкую известность.

В немецкоязычной и отечественной литературе господствует утверждение о приоритете в изобретении сплава германских учёных и производителей. По этой версии манганин был получен в 1889 или в 1892 году сотрудниками Имперского физико-технического института (нем.)русск. Карлом Фойзнером (нем.)русск. и Стефаном Линдеком (нем.)русск. проводивших исследования в сотрудничестве с компанией Isabellenhütte Heusler. Права на торговую марку MANGANIN были переданы Isabellenhütte Heusler. В некоторых источниках указывается, что Фойзнер и Линдек опирались в своей работе на результаты Вестона, но во многих источниках подобные упоминания отсутствуют.
