Люксметр. Знакомство с прибором для измерения освещённости

Измерение освещенности

При оценке освещения применяют несколько параметров (сила света, яркость и пр.), однако главным показателем является освещенность.

Рис. 6 Освещенность (люкс)

В Международной системе единиц мерой освещенности принят 1 люкс.

Люкс равен освещенности поверхности площадью 1м2, при световом потоке падающего на нее излучения, равном 1 люмен (рис. 6).

Измерение освещенности производят в соответствии с ГОСТ Межгосударственный стандарт «Здания и сооружения. Методы измерения освещенности». Настоящий стандарт устанавливает методы определения минимальной, средней и цилиндрической освещенности, коэффициента естественной освещенности в помещениях зданий, сооружений и на рабочих местах, минимальной освещенности в местах производства работ вне зданий, средней освещенности улиц, дорог, площадей и тоннелей.

Для измерения освещенности следует использовать люксметры с измерительными преобразователями излучения, имеющими спектральную погрешность не более 10%. Люксметры должны иметь свидетельства о метрологической аттестации и поверке. Прибор всегда должен находиться в горизонтальном положении. Его устанавливают в необходимых точках .

Необходимо установить люксметр на поверхность, освещенность которой измеряется. Плоскость светочувствительного элемента датчика обязательно должна быть параллельна освещаемой источником света поверхности. После этого снимаются показания со шкалы аналогового прибора или дисплея цифрового – это и будет освещенность данной поверхности в люксах.

Измерения проводятся отдельно по искусственному и естественному освещению. При этом нужно следить, чтобы на прибор не падала какая-либо тень, и поблизости не было источника электромагнитного излучения. Это внесёт помехи в результаты. После того как сделаны все необходимые замеры освещенности, на основе полученных результатов, по специальным формулам, рассчитываются нужные параметры, и делается общая оценка. То есть, полученные параметры сравниваются с нормативом, и делается вывод о том достаточно ли освещённость данного помещения или территории.

На каждый вид измерений в каждом помещении или участке улицы заполняется отдельный протокол. Оценочный протокол выдаётся как по каждому помещению или территории, так и по всему объекту. Этого требует «ГОСТ. Измерение освещённости» .

Освещенность необходимо измерять не меньше 1 раза в месяц, а в системах с комбинированным освещением следует измерять освещенность отдельно: от местного освещения, от ламп общего освещения и от всей системы в целом.

Перед применением прибора для измерения освещенности искусственного освещения необходимо проводить чистку светильников и замену всех неработающих ламп. Измерение освещенности специальными приборами может также применяться без предварительной подготовки соответствующей осветительной установки, однако эти нюансы должны быть зафиксированы при занесении результатов измерения на носитель.

Измерение коэффициента естественной освещенности (КЕО) люксметрами проводят в помещениях, которые заранее освобождены от оборудования и мебели, также не затеняемых деревьями и озеленением, при очищенных и исправных светопрозрачных наполнениях в светопроемах. Но при применении приборов для измерения освещенности в помещениях с мебелью, с неисправными или неочищенными светопрозрачными заполнениями, или при затенении деревьями данные должны быть учтены и зафиксированы в результатах измерения .

На рынке освещения большая путаница с техническими параметрами, такими как световой поток и освещенность

Многие люди, при подборе осветительного оборудования обращают внимание на световой поток, а не на требования освещенности. Чаще всего, предлагают суммированный световой поток — лампы или светодиодов, без световых и тепловых потерь

Световой поток, можно измерить только в специальной лаборатории, самому это сделать с подручными приборами невозможно. В нормах существует понятие светового потока, но в СНиП нет определенных требований к нему

Правильный подбор светотехнического оборудования, производится после проведения расчетов освещенности – это важно знать. Освещенность любой человек может измерить самостоятельно, без специально оборудования

Определение коэффициента пульсаций

Коэффициент пульсации

— это характеристика, которая отражает неравномерность светового излучения. В процессе измерений выделяют два вида пульсаций – яркости и освещенности. Эти параметры выражены в процентах, их допустимые значения указаны в актуальной версии СП 52.13330.2011 «Естественное и искусственное освещение».

Показатели пульсации измеряют у осветительных приборов и технических устройств с дисплеями: смартфонов, ПК, планшетов. Для проведения замеров показателей пульсации используют следующий алгоритм:

• люксметр-пульсметр размещают на поверхности так, чтобы поток света падал на фотодатчик;
• на приборе активируют режим пульсметра при нажатии кнопки «P»;
• фиксируют показания, которые отображаются на дисплее.

Чтобы измерить коэффициент пульсации мониторов, экранов, светодиодных источников, нужно выполнить следующие действия:

• расположить люксметр-пульсметр на максимально близком расстоянии от измеряемого объекта, при этом необходимо следить, чтобы чувствительный фотодатчик был обращен к этому объекту;
• если измеритель многофункциональный, нужно включить его в режим пульсметра (кнопка «P»);
• зафиксировать данные с дисплея.

Точность показателей, зафиксированных в процессе проведения замеров, зависит от нескольких факторов:

• наличие посторонних источников света;
• манипуляции с пульсметром (во время проведения замеров прибор должен лежать неподвижно);
• другие помехи (любое движение людей, птиц, животных, предметов в непосредственной близости от места измерительных работ).

Согласно СанПиН 2.2.1/2.1.1.1278-03, в санузлах, мастерских и помещениях для ожидания максимальное значение пульсаций — 20 %, в офисах этот показатель равен 15 %, в жилых и спальных комнатах максимальный уровень пульсации составляет 10%, в детских, кабинетах, библиотеках, а также на рабочих местах с ПК – 5 %.

Важно понимать, что человек не всегда замечает мерцание ламп, но превышение допустимого значения коэффициента пульсации негативно влияет на настроение, нервную систему, производительность труда

Устройство люксметра

Принцип работы люксметра заключается в преобразовании светового потока в электрическую энергию. Они находятся между собой в прямо пропорциональной зависимости. После попадания света прибор фиксирует фототок, измеряет его и выводит величину на табло. Если рассматривать более подробно, то прибор работает следующим образом:

1. Световой поток попадает на фотоэлемент и высвобождает электроны.
2. Световой поток преобразуется в электрическую энергию.
3. Устройство фиксирует ток, после чего показывает результаты на шкале или дисплее.

Для выполнения этого процесса внутри устройства предусмотрены:

• Фотоэлемент (фотоприемник), чаще всего селеновый. Это полупроводник, принимающий на себя свет и преобразующий его в ток. Прием светового потока и передача энергии электронам – это и есть то, для чего предназначен фотодатчик люксметра.
• Аналоговый или цифровой индикатор. Аналоговый представляет систему из шкалы и стрелки, которая двигается при фиксации электрического тока. Цифровые люксметры оснащены ЖК-дисплеем, на котором результат регистрации фототока отражается в цифрах.

Использование люксметра

Для проведения измерений необходимо подключить фотоэлемент к разъему на корпусе люксметра. При этом надо соблюдать полярность, что бы стрелка прибора отклонялась в правильном направлении. Никаких ключей на разъеме нет, хотя возможно разъем данного прибора самодельный. Собственно внутреннее устройство данного люксметра весьма незамысловато. Это просто микроамперметр, к которому подключен фотоэлемент. Кроме этого на передней панели располагается две кнопки с фиксацией для переключения пределов измерения. Эти кнопки коммутируют резисторы в делителе напряжения. Открутив четыре винта на задней стенке корпуса, можно познакомиться с небогатым внутренним миром люксметра.

Программное обеспечение

Мы выбрали следующие приложения (большинство из них бесплатны), и установили их на каждой из систем:

Название	Производитель	Операционная система	Возможность калибровки	Цена
Galactica Luxmeter	Flint Soft Ltd.	iOS	нет	—
LightMeter by whitegoods	Whitegoods	iOS	есть	—
LuxMeterPro Advanced	AM PowerSoftware	iOS	есть	7,99€
Luxmeter	KHTSXR	Android	есть	—
Light Meter Pro	Mannoun.Net	Android	есть	—
Lux Light Meter	Geogreenapps	Android	есть	—
Sensor List	Ryder Donahue	Windows Phone	есть	—

Для справки

Контрольное измерение произведено с помощью откалиброванного люксметра PRC Krochmann (Model 106e, специальная модель, класс А).

Чем измерять параметры ЛАМП

В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность, коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.

Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.

Люксометры Testo

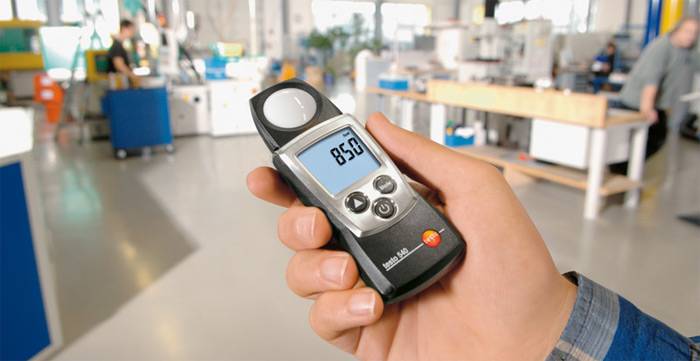

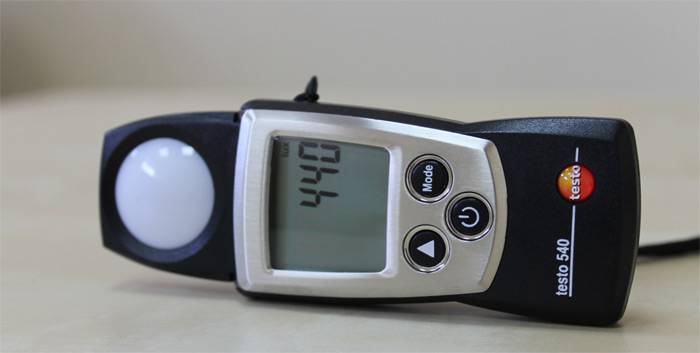

Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

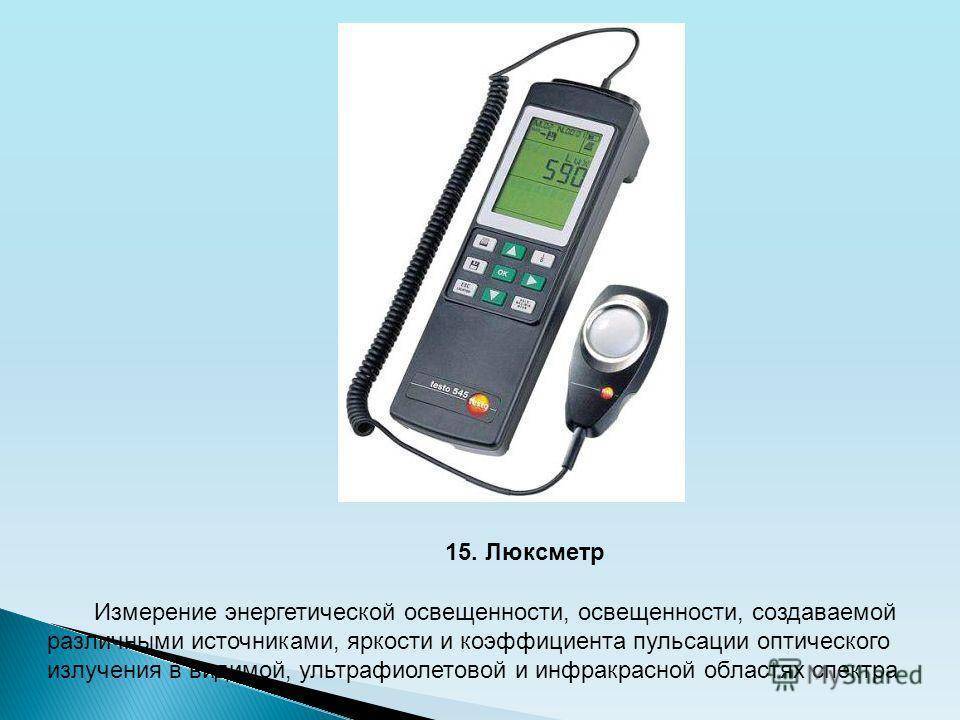

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:

• память для хранения до 3000 результатов измерений;
• сохранение в памяти 99 мест измерения;
• подключение к персональному компьютеру;
• построение объёмного графика величины освещенности в пределах помещения;
• распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Сварочные инверторы. Рейтинг надёжности

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Как проводятся измерение освещённости?

Применение любых методов измерения освещённости невозможно без люксметра. Причём соблюдается правило: прибор всегда находится в горизонтальном положении. Его устанавливают в необходимых точках. В Госстандартах находятся схемы расположения этих точек и методы их расчётов.

До недавнего времени в России для измерения освещённости руководствовались ГОСТ 24940-96. Это межгосударственный стандарт измерения освещённости. В этом ГОСТе используются такие понятия, как: освещённость, средняя, минимальная и максимальная освещённость, цилиндрическая освещённость, коэффициент естественной освещенности (КЕО), коэффициент запаса, относительная спектральная световая эффективность монохроматического излучения.

В 2012 году Россия ввела собственный, национальный стандарт измерения освещённости, ГОСТ Р 54944-2012. В этом ГОСТе к тем понятиям, что были раньше, добавлены: аварийное освещение, охранное освещение, рабочее освещение, резервное освещение, полуцилиндрическая освещённость, эвакуационное освещение. В обоих ГОСТах подробно описываются методы измерения освещенности.

Измерения проводятся отдельно по искусственному и естественному освещению. При этом нужно следить, чтобы на прибор не падала какая-либо тень, и поблизости не было источника электромагнитного излучения. Это внесёт помехи в результаты. После того как сделаны все необходимые замеры освещенности, на основе полученных результатов, по специальным формулам, рассчитываются нужные параметры, и делается общая оценка. То есть, полученные параметры сравниваются с нормативом, и делается вывод о том достаточно ли освещённость данного помещения или территории.

На каждый вид измерений в каждом помещении или участке улицы заполняется отдельный протокол. Оценочный протокол выдаётся как по каждому помещению или территории, так и по всему объекту. Этого требует «ГОСТ. Измерение освещённости» должно быть выполнено по правилам.

Виды люксметров

Как было сказано выше, люксметры могут быть аналоговыми и цифровыми. У каждого есть свои особенности:

Аналоговые. Более простые и недорогие, но дают не слишком точные результаты. Аналоговый индикатор представляет собой шкалу со стрелкой.

Цифровые. Более новые устройства с дисплеями. Такие приборы дают максимально точные показания.

Еще люксметры делятся на виды в зависимости от характера устройства:

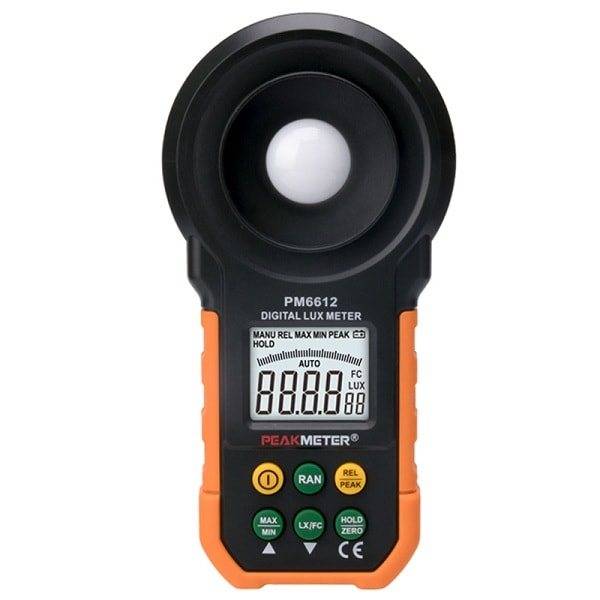

Моноблоки. Датчик и индикатор находятся в одном корпусе. Лишь у нескольких моделей датчик может сниматься. В труднодоступных местах измерение может доставлять неудобства.

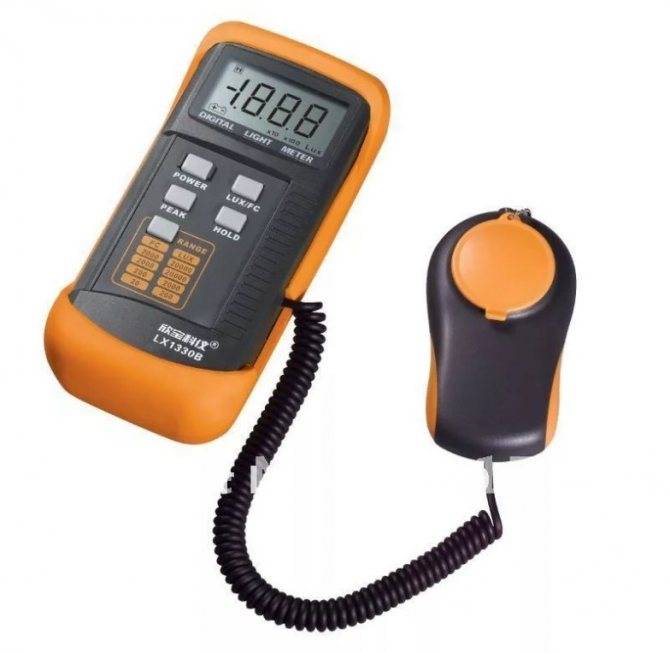

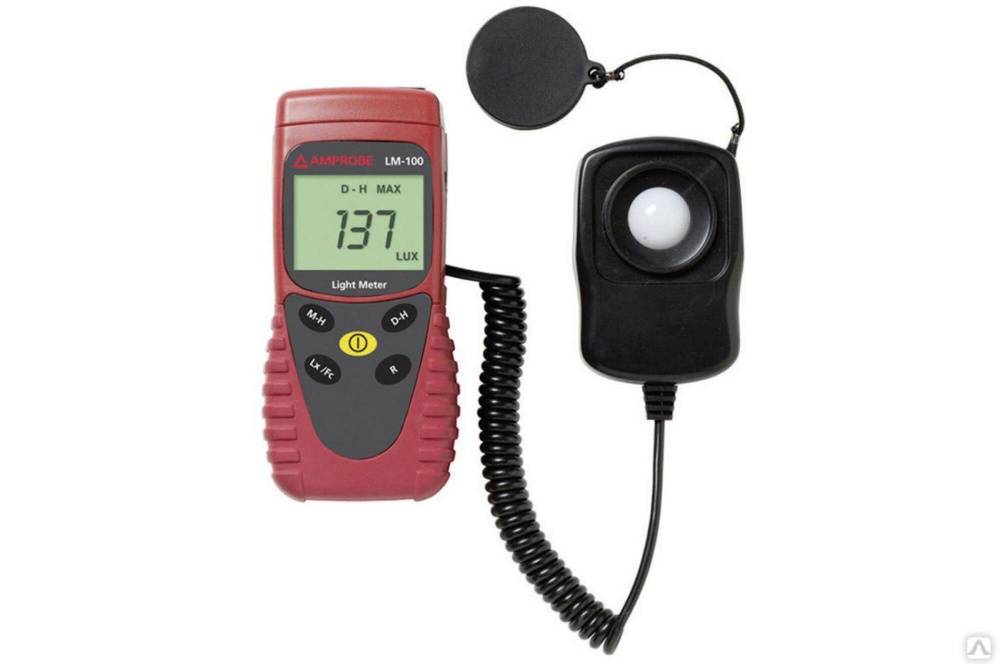

С выносным датчиком. Фотоэлемент и индикатор – 2 отдельных устройства, соединенные между собой гибким проводом. Подобные приборы удобнее всего, когда нужно измерить величину освещенности под разными углами.

При выборе люксметра стоит учитывать, в каких условиях он будет применяться. Для применения в быту подойдут моноблоки. Для измерения освещенности на рабочем месте удобнее будут люксметры с выносным датчиком. Такие устройства дают более точные результаты. В профессиональной сфере используют люксметры, оснащенные дополнительными деталями:

• светорассеивающими насадками (позволяют измерять освещенность при очень ярких источниках света);
• светофильтрами, приближающими чувствительность фотоэлемента к уровню, свойственному человеческому глазу;
• насадками для уменьшения погрешности измерений при косо падающем свете и пр.

Также существуют люксметры, способные определять неравномерность и среднее значение освещенности. В них может быть встроенная память, позволяющая переносить информацию на компьютер. В зависимости от дополнительных функций люксметры могут быть представлены еще несколькими видами. Среди них:

• Люксметр-яркомер. Кроме основной функции может измерять яркость светящихся объектов.

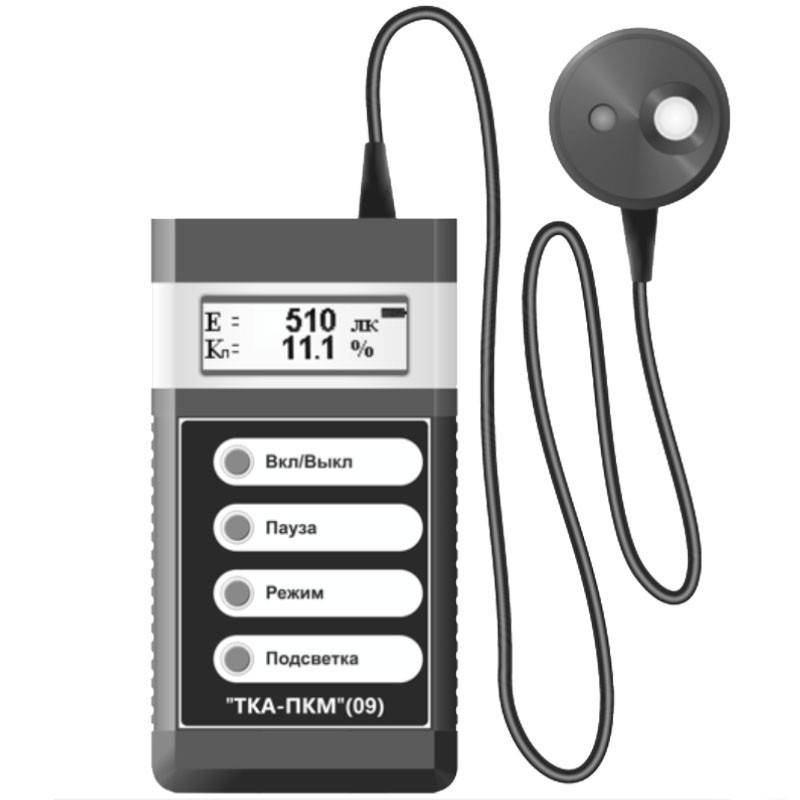

• Люксметр-пульсомер. Дополнительно способен определять коэффициент пульсации, например, свечения экранов мобильных устройств и компьютерных мониторов.
• Универсальные люксметры. Многофункциональные приборы, сочетающие в себе функции люксметра, яркомера и пульсомера.

Критерии выбора

Перед приобретением такого прибора нелишним будет ознакомиться с теми советами, которые помогут приобрести оптимальный вариант:

Диапазон измерений и чувствительность. В продаже можно встретить приборы для измерения солнечного и ультрафиолетового излучения, есть для измерения диодного света или неоновых ламп. При выборе, стоит заранее определиться, с каким типом света вам придется работать. Есть ещё и универсальные устройства, но стоимость их намного выше специализированных.
Дополнительные опции

Если вам необходимо анализировать сразу несколько показателей (температура, давление, шум) обратите внимание на универсальные приборы. Стоимость их тоже будет выше, но они избавят вас от нужды носить за собой несколько разных приборов

Наоборот, если прибор вам нужен только для измерения светового потока – лучше выбрать простой, бюджетный вариант.
Коэффициент пульсации. Если вам нужно рассчитать величину этого показателя, обратите внимание на профессиональное оборудование, в бытовых приборах не предусмотрена функция его расчёта.
Совместимость с компьютером. На сегодня есть много профессиональных программ обрабатывающих данные, если у вас есть необходимость переносить данные их устройства в устройство, заранее ознакомьтесь с методами её реализации. Есть ли возможность подключиться через USB или модуль WiFi.

Определение уровня освещенности

Освещенность

— величина, которая выражается в отношении светового потока, попадающего на единицу площади. Этот показатель измеряется в Лк (лм/м2) и не зависит от направления. Люксметр позволяет измерять освещенность для проверки условий в рабочих и жилых помещениях. На основании полученных данных можно создать комфортные условия для людей, растений, животных, а также определить показатели устройств. Измерить освещенность можно по такому алгоритму:

• Люксметр помещают в нужной точке и устанавливают горизонтально, чтобы фотодатчик был обращен к источникам света;
• Фиксируют данные, которые отображаются на дисплее.

Люксметр показывает количество света, который попадает на поверхность со всех доступных источников. Если нужно определить характеристики одного осветительного прибора, другие следует отключить во время работы люксметра.

Согласно СанПин 2.2.1/2.1.1.1278-03, освещенность столов для занятий и творчества, школьных парт, помещений для инженеров должна быть не менее 500 Лк. На компьютерных столах, в библиотечных залах и комнатах для занятий с дошкольниками минимальный уровень освещенности составляет 400 Лк. В рабочих комнатах, мастерских минимальное значение этого параметра – 300 Лк.

Недостаточный уровень освещенности увеличивает риск развития патологий органов зрения, способствует быстрой утомляемости, снижению трудоспособности.

Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

1. Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости — 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
2. Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
3. При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
4. Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Прибор для измерения освещенности Ю-116

Устройство ещё советской разработки Ю-116 в диапазоне от 1 до 100 000 лк. Состоит из 2-х частей: селенового фотоэлемента и стрелочного гальванометра, служащего для замера показаний. Хранится в футляре в разобранном виде, что обеспечивает надёжную защиту от повреждений. Перед работой фотоприемник соединяют с преобразователем с помощью вилки.

На шкале измерителя имеются 2 концентрические дуговые шкалы. Внутренняя проградуирована от 0 до 30 лк, наружная — от 0 до 100. На фотоэлемент одета светорассеивающая насадка, состоящая из белой полупрозрачной пластмассы и непрозрачного кольца. Обозначена она буквой «К», измерения с ней производятся в указанных выше диапазонах. Имеются ещё 3 фильтра-насадки: М, Р и Т. При установке их параллельно с базовой насадкой К диапазон измерения увеличивается соответственно: в 10, 100 и 1000 раз.

Две кнопки на панели прибора предназначены для переключения с одной шкалы на другую. Когда включена левая кнопка, измерения производятся в диапазонах: 0 – 30, 0 – 300, 0 – 3000, 0 – 30 000 (при установке соответствующих насадок). При включённой правой: 0 – 100, 0 – 1 000, 0 – 10 000, 0 – 100 000. Кроме кнопок на корпусе имеется корректор для установки стрелочного индикатора в нулевое положение.

Люксметр Ю-117 отличается от предшественника лишь большим количеством кнопок. Вместо двух клавиш переключения шкал прибор оснащён пятью кнопками переключения диапазонов, благодаря чему повышается точность измерения. Добавлены также кнопки включения прибора, контроля питания и регулятор установки на ноль. Питание обеих моделей автономное — от гальванического элемента типа «Крона» напряжением 9 В. Цена приборов у разных продавцов — от 6 до 10 тысяч рублей.

Что такое люксметр и для чего он нужен?

«Измеряй все, поддающееся измерению, а что не поддаётся — сделай измеряемым» — этот афоризм, приписываемый Галилею, подтверждает, что освещённость тоже можно измерить. Поскольку её единицей служит люкс (по-гречески — свет), то и прибор для измерения освещённости называется люксметр (метр — измеряю). Применяется как внутри помещения, так и на открытом пространстве. В каких случаях он используется?

Установлено, что как слабый, так и чрезмерно яркий свет действует неблагоприятно на протекающие в мозгу процессы. При недостатке освещения падает работоспособность, снижается концентрация внимания, возникает сонливость. Излишне яркий свет приводит к возбуждению нервной системы. И то, и другое создаёт предпосылки для несчастного случая. Поэтому в число плановых мероприятий по охране труда на рабочих местах входит и проверка освещения рабочих мест. ГОСТ Р 55710-2013 устанавливает нормы освещённости (в люксах) помещений различного назначения. Упрощенно, в офисе согласно санитарным нормам и правилам (СНИП) освещённость должна быть от 200 до 300 лк.

Процесс фотосинтеза у растений, в результате которого вырабатываются питательные вещества из углерода воздуха, происходит под воздействием света. При этом растения по-разному реагируют на температурные условия и уровень освещённости. Практически все культурные растения и большинство овощей хорошо развиваются в условиях умеренного освещения. Другие виды требовательны к высокой температуре и освещённости. Поэтому люксметры используют для контроля и поддержания требуемой освещённости для различных культур в тепличных хозяйствах, оранжереях, ботанических садах.

Критерии выбора

Чтобы подобрать оптимальную модель фотометра, учитывайте следующие параметры:

• Функциональные возможности;
• Тип аппарата (профессиональный, бытовой);
• Диапазон показателей измеряемой освещенности;
• Уровень точности измерений и погрешность;
• Размер устройства (удобнее работать, если измеритель помещается в одной руке);
• Совместимость с ПК;
• Величина дисплея и наличие подсветки;
• Стоимость прибора;
• Наличие поверки.

Если люксметр нужен для быстрых измерений, подойдет недорогой моноблок с небольшим набором функций. Для профессиональной работы необходим многофункциональный прибор со встроенной памятью, съемным датчиком, минимальной погрешностью и поверкой.

Если уровень освещенности соответствует действующим нормам, работа и учеба будут более комфортными. Однако установленные правила соблюдают не все организации. В результате у людей возникают проблемы со зрением, снижается работоспособность. Предотвратить это помогает люксметр.

На основании данных, полученных в результате измерений, устанавливают новые источники света или правильно располагают уже имеющиеся светильники. Критерии, которые были рассмотрены в статье, помогут вам выбрать подходящий люксметр.

Назначение и принцип действия люксметра

Главное назначение прибора – произведение замеров уровня освещенности в требуемой точке пространства.

Там, где используется люксметр, можно без труда производить корректировку этого показателя, который зависит от:

• количества источников света, включая искусственные и естественные;
• светового давления каждого из источников;
• расстояния между точкой измерения и источником света;
• отражающей способности находящихся поблизости поверхностей.

Прибор активно применяться в следующих случаях:

• Для контроля санитарных норм освещения жилых помещений.
• Для измерения уровня освещения рабочих мест, что позволяет поддерживать комфортные условия труда и гигиены работников.
• Для контроля освещенности помещений на производственных участках, в школах, библиотеках, медицинских заведениях, музеях и др.
• Для подбора яркости ламп в оранжереях, тепличных хозяйствах, где выполняется разведение и содержание растений.
• Для определения съемочной экспозиции при фотографировании.
• Для настройки яркости сигнальных огней, световой рекламы.
• В составе пульсметр-яркомеров – для измерения степени пульсации изображения мониторов и освещенности в целом, вызванной мерцанием светодиодов, люминесцентных и энергосберегающих ламп.
• Для проверки соответствия фактической освещенности расчетному уровню при монтаже осветительных систем.

Читать также: Как подключить домофон самостоятельно в частном доме

При работе прибора световой поток определенного спектра преобразовывается в электрический ток с соответствующими интенсивности первого характеристиками.

Результаты выводятся на экран устройства.

С учетом того, как работает люксметр, имеет смысл использовать модели, позволяющие выбирать рабочий режим под конкретный световой спектр.

Принцип работы устройства:

• Электроны фотоэлемента, изготовленного из полупроводника, активизируются под действием света. Чем ярче световой поток, тем активнее высвобождаются электроны.

• Пропускная способность фотоэлемента изменяется, что регистрирует электроника прибора, которая, после обработки процессором, отображается на экране.

• Измеритель освещенности в работе выдает результаты, корректность которых зависит от правильности ориентирования датчика относительно светового потока.

Какой люксметр лучше купить

Одними из основных показателей работы любого люксметра являются спектральная чувствительность и диапазон измерений. Необходимые параметры зависят от типа освещения, уровень которого предстоит определять.

Универсальные модели оснащены переключателями режимов тестирования. Для комфортного использования в офисе или учебной аудитории будет достаточно диапазона измерений до 10000 люкс.

Стоит обратить внимание на тип питания. Работа с устройством в помещении небольшой площади не потребует активного перемещения

Это позволит использовать люксметр, питающийся от электрической сети. В иных случаях лучше приобрести портативную модель, работающую от батареек или аккумулятора.

Важным критерием при выборе устройства является допустимая погрешность. Она напрямую влияет на точность производимых измерений. При необходимости корректного определения уровня освещенности в помещении следует искать люксметр с погрешностью не более 3%.

Большое влияние на работу подобных приборов оказывают конструктивные особенности. Различают модели с выносными датчиками и моноблоки.

Первый тип люксметров будет полезен при произведении замеров в труднодоступных местах. Моноблоки подходят для более оперативной работы и отличаются точностью показаний.

Современные люксметры предлагают широкие возможности для анализа полученных замеров: функции расчета коэффициента пульсации, сравнения показаний, фиксация текущего замера и пр.

Рекомендации: 13 лучших лазерных уровней

Стрелочный измеритель

Итак, чтобы измерить освещенность рабочего места стрелочным люксметром нужно:

Расположить прибор в горизонтальном положении, направив фотоэлемент в сторону источника освещения. Установить подходящую насадку на фотоэлемент. Снять показания, нажав левую либо правую кнопку, в зависимости от ситуации. Левая кнопка позволяет считать показания с нижней шкалы (до 30 Лк), а правая с верхней (от 0 до 100 Лк)

Помимо этого у каждой насадки свой коэффициент ослабления светового потока, поэтому важно учитывать и этот момент, о котором доходчиво рассказывается в видео уроке, предоставленном ниже (модель Ю-116):

Также при использовании измерителя вы должны учитывать несколько важных требований:

• на фотоэлемент не должна падать тень;
• перед работой стрелка должна находиться на нуле, если это не так, с помощью корректора установите ее на нулевое положение (для этого понадобится отвертка);
• источники электромагнитного излучения, находящиеся вблизи люксметра, могут создавать помехи, а соответственно и погрешности в измерениях, поэтому требуется убрать их на время замеров;
• если с установленными насадками освещенность, отображаемая на табло, менее 30 Лк, необходимо снять насадки и использовать измеритель с открытым фотоэлементом.

Вот и вся инструкция по эксплуатации стрелочного измерителя освещенности. Как вы видите, нет никаких сложностей в измерении. Главное — учитывать предоставленные рекомендации и требования.

Механизм работы

Принцип действия люксметра построен на трансформации потока световой энергии в электроток. Измерение проходит в несколько этапов:

• Чувствительный фотоэлемент реагирует на световой поток, падающий на его поверхность;
• Происходит активизация электронов;
• Энергия преобразуется из световой в электрическую, при этом интенсивность излучения определяет силу тока;
• Микропроцессор фиксирует параметры силы тока;
• Данные в люксах выводятся на дисплей.

Специалист, который работает с люксметром, должен учитывать особенности оборудования, чтобы получить наиболее точные результаты исследований.

Для определения параметров освещенности в помещениях с мощными световыми потоками, помимо основного измерителя, применяют рассеивающие или поглощающие насадки. Каждый вид ламп имеет свой световой спектр.

Все приборы для измерения освещенности проходят аттестацию, после которой на них оформляют метрологические свидетельства.
