Ламельный фрезер. По каким параметрам выбирать?

Конструкция

Внешне ламельные фрезеры относятся к ротационному типу деревообрабатывающего инструмента, и во многом схожи с присадочными фрезерами. Основное различие заключается в типе фрез: у присадочных они – спиральные, поэтому более приспособлены для выборки полостей овальной или круговой формы, преимущественно в древесине. Наоборот, ламельные фрезеры «заточены» под применение круговых или дисковых фрез, поэтому способны не только получать пазы, но и выполнять соответствующую обработку кромок. В последнем случае они успешно конкурируют с кромочными фрезерами.

Функциональные нюансы обуславливают различие в конструктивных решениях. Они сводятся к следующим:

наличию вытянутого корпуса, что объясняется увеличенной длиной участка обработки;
горизонтальным перемещением фрезерной головки;
комплектацией прорезиненными вставками, при помощи которых фрезер легче удерживается;
более мягкой кинематикой движения фрезерной головки, в результате чего возможна обработка керамики, МДФ-заготовок или гипсокартона.

Используя соответствующий инструмент, на ламельных фрезерах можно выполнять также такие операции как формирование ровных и точных зазоров, выборку канавок для плотного прилегания досок друг к другу, и даже получение узоров на деревянных заготовках. Некоторые мастера применяют рассматриваемую технику даже в качестве заменителя циркулярной пилы.

Типовой ламельный фрезер состоит из следующих узлов:

Электродвигателя.
Подошвы.
Понижающего редуктора.
Корпуса с откидной крышкой.
Ручки, на которой располагается панель управления.
Переустанавливаемого упора.
Стружкосборника.

Мощность привода у ламельных фрезеров начинается от 700…750 Вт; этого вполне достаточно для производства отдельных пазов в домашних условиях. Фрезеры полупромышленного типа комплектуются электродвигателями мощностью до 1200…1500 Вт; изготовление более мощного инструмента считается нецелесообразным из-за заметных вибраций и увеличения массы устройства, которое становится трудно удерживать и перемещать при помощи рук.

Прочими параметрами выбора ламельных фрезеров являются:

Ход фрезерной головки (до 60 мм).
Предельная глубина выбираемого паза или отверстия.
Число оборотов фрезы (до 24000 мин-1 у полупрофессиональных типоразмеров).
Размеры фрезы – не менее 100 мм в диаметре.

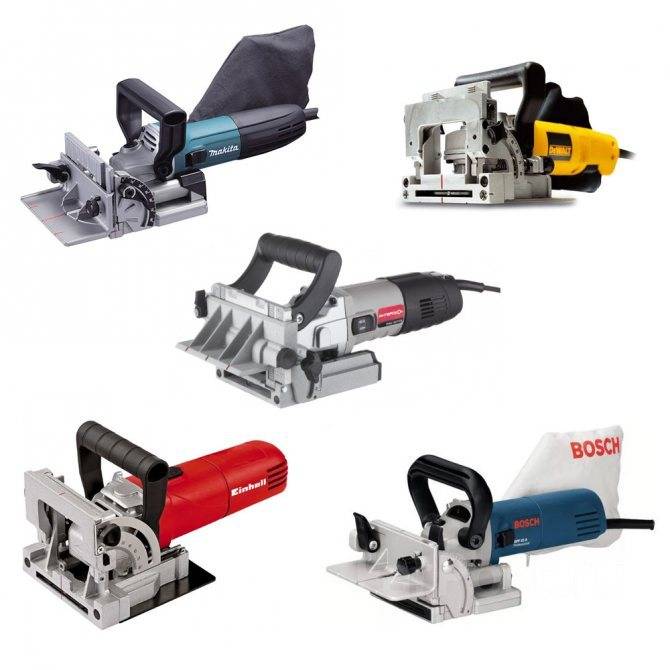

Основные торговые марки, занимающиеся производством данного оборудования – Bosch, Makita, DeWalt. Из отечественных марок наиболее популярны ламельные фрезеры от Интерскол и Диолд.

Фрезеры среднего ценового класса

К этой категории относится инструмент стоимостью от 3500 руб. до 15000 руб. Рассмотрим изделия по убыванию стоимости.

При стоимости порядка 15000 рублей, эта модель несколько выбивается из серии, поскольку относится к профессиональному инструменту. При мощности 700 Вт он развивает 11000 оборотов, причем на любой древесине. Есть кейс для переноски, объемный пылесборник. Литые детали (подошва, направляющая) выполнены добротно, нет необходимости «дорабатывать напильником», как в моделях эконом класса.

Преимущества:

Хорошая комплектация (кейс, большой пылесборник) оправдывает стоимость.
Точная регулировка наклона и высоты подошвы.
Двигатель работает достаточно тихо, без надрыва на «тяжелом» материале.
Удобный кожух фрезы.

Недостатки:

Не очень надежная фиксация упора – несколько странно для профессиональной модели.
Нет сеточной защиты от попадания опилок в корпус двигателя.

Интерскол ФМШ 100/710 – «хочу стать профессионалом»

Каких-то особенностей, которых ждешь при цене почти 10000 рублей, нет. Просто добротный электроинструмент. Однако, начав работать, понимаешь, что придраться не к чему. Регулировка без люфта, точная фиксация высоты подошвы, удобная смена фрезы. К сожалению, поставляется в картонной коробке, нет даже сумки для переноски. Отличный выбор для новичка.

Преимущества:

Просто добротный любительский фрезер, без серьезных недостатков. При определенных навыках – можно применять и в небольшой мастерской.
Удобное расположение пылесборника.
Корпус двигателя защищен от мусора.
Гибкий длинный шнур питания.
Не смотря на обороты всего 9000, при работе незаметна разница между твердым и мягким деревом.
Качественная литая рукоятка.

Недостатки:

Шкала высоты подошвы не соответствует реальным замерам. Это надо учитывать в работе.
При длительном использовании, от вибрации устает кисть руки.
Шумноват для такой цены.

FELISATTI RF100/710 – выглядит, как Makita, на этом сходство заканчивается

Не самый удачный экземпляр, хотя производитель позиционирует его как полупрофессиональный. Красивый дизайн, удобная верхняя рукоятка, при этом вторая рука полностью перекрывает вентиляционные отверстия. Для цены почти 8000 рублей явно не хватает изюминки: нет даже пылесборника, не говоря уже о кейсе для переноски.

Преимущества:

Корпус выполнен из прочной и качественной пластмассы.
Мотор 710 Вт, фреза быстро раскручивается до 9000 оборотов.
Удобная смена насадки, кожух открывается одним движением.

Недостатки:

Сильно шумит редуктор: это может говорить о некачественной подгонке шестерен.
Слабая фиксация упора подошвы: трудно добиться параллельности с плоскостью фрезы.

Диолд ШРЭ-0,9 – типично домашний фрезер

При стоимости эконом класса, вы получаете комплектацию, как у профессионала: кейс, пылесборник, и даже фреза. Правда выглядит инструмент, как доработанная болгарка. Несколько неуклюжий механизм установки угла направляющей подошвы, качество литься оставляет желать лучшего. Тем не менее, для не слишком ответственных работ вполне подойдет.

Преимущества:

Экстремально низкая цена: порядка 3500 рублей.
Богатая комплектация, «бесплатная» фреза в комплекте вполне работоспособна.
Мощный двигатель развивает хороший крутящий момент.

Недостатки:

Грубая сборка, требуется обработка литой подошвы.
Слишком тяжелый для ручного инструмента: более 3 кг.
Подклинивает в направляющих салазках, требуется постоянно обновлять смазку.

HILDA 760 – качественный «китайский» китаец

Это даже не реплика известного бренда, воспроизведенная в Поднебесной. Данная модель – типичный китайский ширпотреб, при этом очень добротно выполненный. Разумеется, конструкция отдельных узлов подсмотрена на заводах серьезных производителей, поэтому с эргономикой полный порядок. Если этикетка на упаковке для вас не имеет значения – можно смело покупать.

Преимущества:

Действительно качественный фрезер, особенно с учетом цены 4700 рублей.
Малошумный редуктор, шестерни не хрустят, вал не вибрирует.
Мощный двигатель, быстрая раскрутка до рабочих оборотов.
фрезер удобно сидит в руках, диаметр корпуса подобран идеально под охват пальцами.

Недостатки:

Непривычный курковый выключатель под указательным пальцем, требуется привыкать.
Вертикальная линейка не соответствует реальной высоте подошвы.

УХОД ЗА ЛАМЕЛЬНЫМ ФРЕЗЕРОМ

Выставив угловой упор инструмента по имеющейся шкале на нужную толщину доски, приступают к её фрезерованию по периметру.

В результате остаётся чёткий ровный поясок, вровень с которым нужно электрорубанком вывести и центральную часть пласти. Автор этого способа сообщает, что на превращение 17 некалиброванных досок толщиной примерно 50 мм (длиной по 3,5 м) на доски толщиной строго 40 мм по этой технологии у него ушло около шести часов.

Инструмент после работы нужно очищать от древесной пыли, что не сложно сделать с помощью небольшой кисточки, которая обычно входит в комплект. Самые мелкие частицы убирают пылесосом, при этом рекомендуется не всасывать пыль, а сдувать её. Въевшуюся грязь убирают моющими препаратами, пригодными для электротехники, или обычным бензином. При этом действовать надо аккуратно, не допуская попадания жидкости внутрь корпуса, особенно на двигатель или выключатель.

Если всё же такое произошло, то использовать инструмент можно только после полной просушки. Качественный инструмент оборудован механизмом автоматического удаления пыли.

На фрезерах используют подшипники закрытого типа, которые не нуждаются в обслуживании. В случае износа их просто меняют. Признаки износа подшипника: подозрительные шумы, значительные вибрации или даже люфты. Для снятия их нужны специальные приспособления,поэтому не стоит делать это самостоятельно — лучше обратиться в специализированные мастерские.

Разновидности фрезера

Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.

Разновидности насадокИсточник perego-shop.ru

Штанговый

Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.

После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.

Инструмент с погружным механизмомИсточник i.allo.ua

Окантовочный

Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.

Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.

С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.

Окантовочный фрезерИсточник www.rucne-naradie.sk

Ламельный

Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).

Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.

Ламельный фрезерИсточник laukar.com

Присадочный

Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.

Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.

Присадочный фрезерИсточник harrer.at

Ротационный

Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.

Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.

Ротационный фрезерИсточник allegroimg.com

Лучший ламельный фрезер по дереву: Bosch vs Makita

В третьей категории – ламельных или шпоночных ручных фрезерных станков – самыми ходовыми моделями являются Makita PJ7000 и Bosch GFF 22A. Понять, какой из ручных фрезеров по дереву лучше, поможет сравнение основных характеристик:

Параметр	Макита	Бош
Мощность мотора, Вт	710	670
Частота вращения, об/мин	11 000	9000
Максимальная глубина погружения фрезы, мм	20	22

Добавив почти вдвое меньшую стоимость электроинструмента от Макиты, можно сделать вывод: на стороне Bosch – только чуть большая глубина фрезеровки. На фрезер Makita PJ7000 устанавливаются режущие насадки диаметром до 100 мм, с возможностью быстрой смены фрезы. Глубина настраивается ступенчатым переключателем. В конструкции модели проколов нет, только резиновых изоляционных накладок на корпусе не хватает. При фрезеровании с большими вибрациями это будет сказываться.

Макита PJ7000

СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ

Правильное использование ламельного фрезера обеспечивает точность подгонки соединяемых деталей. Перед началом работы нужно провести ряд подготовительных действий.

Исходя из размеров используемых ламелей устанавливают глубину фрезерования — это делают с помощью револьверного упора, ограничивающего продольный ход корпуса.

Отступ от верхнего края кромки регулируют подъёмом или опусканием подвижного углового упора — опорного козырька на базе фрезера. Поскольку в абсолютном большинстве случаев паз находится посередине, то отступ составляет половину толщины детали. Значит, достаточно измерить толщину, разделить пополам и установить нужное значение на шкале фрезера.

Для нарезки пазов под углом опорный козырёк нужно снять, а угол фрезерования — зафиксировать стопором. Саму обрабатываемую деталь тоже нужно закрепить на верстаке струбцинами.

При работе фрезер прижимают к детали с усилием, достаточным для выдвижения фрезы из кожуха.

При снятом угловом упоре для выборки пазов в кромке заготовок фрезер плотно прижимают к плоскости, на которой лежит заготовка.

Виды ручных фрезеров

Ручные устройства различаются на 5 разновидностей. У каждого вида свои конструктивные особенности, влияющие на область применения.

Ручная разновидность оборудования

Наиболее распространённые виды ручных фрезеров:

Погружной. Это универсальное приспособление, отличается высокой надежностью и качеством изготовления. На таком виде оборудования выполняют все виды фрезеровочных работ.
Окантовочный. Применяется для снятия фасок, а также формирования небольших выемок и глубин. Используют для декоративных работ. В бытовых целях подобный инструмент не применяют.
Ротационный используют в строительных работах. Инструментом обрабатывают кромки, проделывают отверстия в пластике, древесине или гипсокартоне.
Ламельный — специализированный фрезер, предназначенный для проделывания пазов. Это не универсальный инструмент, а потому не стоит его приобретать новичкам.
Присадочный — ещё один специализированный прибор, с помощью которого можно аккуратно проделывать парный отверстия, которые впоследствии будут соединяться между собой. Этот инструмент также не применяется в быту, и в большинстве случаев используется для изготовления различной мебели.

Выбор зависит конкретно от специфики работы мастера

Если необходимо использовать оборудование в быту, то в первую очередь обращают внимание на универсальный инструмент

Как сделать что-то самому, своими руками – сайт домашнего мастера

Ламельный фрезер можно по праву назвать незаслуженно обойденным вниманием многими мастерами инструмент. Многие считают что он, предназначен только для выборки пазов в деревянных заготовках. Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел.

В своё время, при строительстве своими руками бани на дачном участке, я решил в черепных брусках сечением 50×50 мм выбрать четверть для укладки досок сечением 25×100 мм чёрного пола. Это нужно было, чтобы осталось место для утеплителя (2×50=100 мм) после монтажа чёрного пола (фото 2) между лагами высотой 150 мм.

Конечно, даже при отсутствии в мастерской стационарного оборудования способов выбрать четверть существует множество: ручной дисковой пилой, электрорубанком, фрезерной машинкой и, наконец, ламельным фрезером.

Последний, в отличие от других инструментов, очень легко настраивать. Кроме того, отрезанная четвертинка сечением примерно 22×22 мм в хозяйстве тоже пригодится, а от рубанка или ручной фрезерной машинки останутся только стружки.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Поэтому я и предпочёл ламельный фрезер. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым. Правда, мне пришлось заменить штатный пильный диск 100 мм на диск 110 мм, тоже рекомендованный производителем инструмента. Тогда как раз достигается нужная глубина пропила — 25 мм. А брусков таких требовалось ни много ни мало — почти 100 пог. м.

Для той же бани в парилку необходимы были половые доски. Поскольку предполагалось использовать это помещение и в качестве помывочной (так в наших местах принято), покупать дорогие шпунтованные доски и обрезать потом у них кромки для настилки с небольшими зазорами — неразумно.

Целесообразнее обработать обрезную «пятидесятку». С учётом дефектов последней из неё практически всегда можно получить строганую «сороковку».

На том и порешил. Для начала тщательно обработал одну пласть доски электрорубанком. Главное здесь — убрать продольную покоробленность и крыловатость (пропеллер). Затем прострогал одну из кромок перпендикулярно обработанной пласти. От этой кромки разметил позицию противоположной (они должны быть параллельны) и прострогал её (фото 3).

Все эти выполненные операции для человека, имеющего хотя бы небольшой опыт работы электроинструментом, не представляют значительных затруднений, но вот прострогать оставшуюся пласть строго параллельно уже готовой — совсем непросто, даже при аккуратной разметке на обеих кромках.

В данном случае некоторый разброс по ширине досок — некритичен. Куда важнее, чтобы они были одинаковой толщины. Вот тут-то и выручит ламельный фрезер.

Выставив параллельный упор инструмента по имеющейся шкале на нужную толщину половых досок (расстояние в 40 мм от рабочей поверхности упора до ближней режущей кромки диска можно дополнительно проверить линейкой), приступил к фрезерованию досок по периметру, отслеживая упором обработанную пласть (фото 4).

В результате по периметру доски остаётся чёткий ровный поясок (фото 5), вровень с которым нужно электрорубанком вывести и центральную часть пласти. А уж эта задача — для первоклассника. Так можно и без рейсмуса обойтись. На обработку в одиночку 17-ти досок (длиной по 3,5 м) по этой технологии ушло около шести часов.

Теперь ламельный фрезер всегда держу под рукой.

Но и на этом его функции не заканчиваются. Ламельным фрезером можно сделать ровные и точные зазоры, выбирать аккуратные пазы для плотной подгонки досок друг к другу, и даже делать нехитрые и необычные узоры на деревянных заготовках, да и много чего еще.

(вверху) Стоит освободить инструмент, и вращающийся диск прячется в корпус.
Теперь поверх чёрного пола могут быть уложены два слоя утеплителя.
Сначала нужно очень тщательно подготовить одну пласть доски и обработать её кромки.
Выставив упор инструмента, фрезеруют доску по периметру. За базу принимают обработанную пласть.
Теперь нужно снять выступ на пласти доски до уровня профрезерованного пояска.

Достоинства и недостатки фрезеров для дома

Как и у любой другой техники для ремонта, фрезеры не лишены преимуществ и недостатков. Следует познакомиться с каждым из них.

Плюсы фрезеров:

Облегчение ручного труда.
Многофункциональность – один инструмент может выполнять разные операции.
Качественный и точный результат, которого часто невозможно добиться вручную.
Есть 2 варианта питания (сеть, аккумулятор) для выбора под индивидуальные нужды.
Большой выбор моделей по функционалу и цене.

Минусы фрезеров:

Некоторые виды фрезеров предназначены для узкого спектра работ.
Инструмент высокой мощности тяжелый и дорогой.
