Крючок для вязки арматуры своими руками. Фото и видео

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их. Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается, узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

О каких конструктивных особенностях необходимо знать перед началом изготовления?

Если вы решили изготовить крючок для вязки арматуры, то необходимо первоначально ознакомиться с его конструктивными особенностями. Среди составляющих частей можно выделить ручку, которую нужно изготовить таким образом, чтобы она была удобна для захвата. Изделие имеет в составе и изогнутую часть, с помощью которой и выполняется крепление. Посредством данного инструмента можно добиться хорошей скорости формирования узлов. Крючок должен располагаться свободно в ручке, чтобы у мастера была возможность поворачивать его в нужную сторону. Данное несложное устройство позволит зафиксировать между собой несколько стержней в одну конструкцию.

Как правильно вязать арматуру для фундамента

Вязальную проволоку можно приобрести в магазине или сжечь ненужную автомобильную покрышку (в процессе сгорания, проволока, предназначенная для армирования резины, обжигается и приобретает, необходимую для вязания, мягкость и податливость). Проволоку режем отрезками по 30 см.

Арматура для устройства каркаса (как правило, сечением 10-16 мм) сначала режется на отрезки определённой длины. Потом связываются отдельные элементы каркаса. При связывании перпендикулярных узлов используется метод вязки крест-накрест по диагонали. При необходимости связать арматуру параллельно (удлинить каркас) делается нахлёст минимум 25 см, количество узлов на этом стыке должно быть не менее трёх.

Важно! При стягивании стыка стержней арматуры — постарайтесь найти среднее значение натяга. Недотягивать и перетягивать арматуру не рекомендуется. Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки

Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки.

Вот, в принципе, и всё. Эта работа особой сложности не представляет, скорость и качество вязания нарабатываются практическим путём. Если остались какие-нибудь вопросы по этапам процесса — посмотрите видео.

Умение вязать арматуру поможет сэкономить при самостоятельном устройстве фундамента. А если процесс обучения пойдёт совсем хорошо и появятся определённые навыки, то вопрос о временном или постоянном трудоустройстве можно снимать с повестки дня. Ведь специалисту, который умеет качественно и быстро вязать арматуру, будет рада любая бригада монолитчиков.

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

• отожженной стальной проволокой;
• пластиковыми стяжками-хомутами;
• пластмассовыми клипсами-фиксаторами.

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Это интересно: Композитная арматура — преимущества и недостатки

Пошаговая инструкция

В стальной трубке сверлом на 8 мм далаем сквозное отверстие на 1,5-2 см от края.

Привариваем гайки к каждому полученному отверстию. Для симметричного их расположения используем такую хитрость – вставляем в отверстие шпильку, накручиваем на нее с двух сторон гайки и прихватываем сваркой. На зафиксированные гаечки прикручиваем болты.

После этого нужно примерить сверло и отрегулировать “эффект юлы”, то есть при наклоне трубки, сверло как бы выворачивается из нее. Эту особенность и дают вкрученные болты.

Следующим этапом изготавливается самая главная деталь нашего приспособления – крючок. Его можно выточить на токарном станке из стальной заготовки до необходимого диаметра или сделать из отрезка стальной проволоки. Вытачиваем конусообразную заготовку и предварительно нагревая придаем ей загнутую форму.

Полученную деталь привариваем к одному концу сверла. Собираем все элементы воедино: помещаем сверло в корпус трубки при открученных болтах, фиксируем его болтами так, чтобы они попали в оперение сверла.

Теперь осталось протестировать самодельный крючок для вязания арматуры.

Выбор разновидности крючка

Если вам необходим крючок для вязки арматуры, то изготовить его вы можете самостоятельно. Однако первоначально необходимо определиться с разновидностью изделия. Инструмент может быть ручным, состоящим из стального изогнутого стержня и ручки, которая выполнена из древесины. С его помощью можно будет легко захватить петлю, после закинуть ее, скрепив между собой прутья арматуры, добившись тугой фиксации. При изготовлении в рукоятку необходимо установить подшипник, только так удастся добиться высокой скорости вращения. Крючок для вязки арматуры может быть и винтовым. Он позволяет увеличить производительность благодаря имеющемуся в конструкции червячному механизму. Последний вступает в работу при воздействии силы на рукоятку. В результате осуществляется затягивание узла автоматически.

Ручку можно снабдить прорезиненной основой, тогда как при изготовлении рабочей части рекомендуется применить оцинкованную сталь. Такое изделие будет более сложно в изготовлении, да и в магазинах его удастся приобрести по более высокой стоимости, которая варьируется в пределах 600 рублей.

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Крючок для вязки арматуры своими руками

При строительстве загородного коттеджа или дачного домика крючок для вязки арматуры можно изготовить самостоятельно из подручных материалов.

Крючок из электрода

Для производства инструмента понадобится:

• электрод для сварки диаметром 3-4 мм;
• ручка от строительного мастерка или кусок резинового шланга небольшого диаметра.

Крючок пригодится в случае небольшого объема работ. С таким крючком используется в основном тонкая проволока для вязки, так как использование данного инструмента подразумевает ручной труд, от чего кисть руки может быстро устать.

Устройство из электрода выполняется по этапам:

1. От шланга отрезается кусок и выполняется ручка, подходящая по размеру стержня.
2. Стержень и рукоятку соединяют с помощью эпоксидной смолы.
3. Рабочую часть будущего крючка сгибают под 90о, отступая от рукоятки примерно 6 см.
4. При этом наконечник размером в 2 см деформируют в форме дуги.

После проведения всех манипуляций крючок для вязки проволоки натачивают напильником.

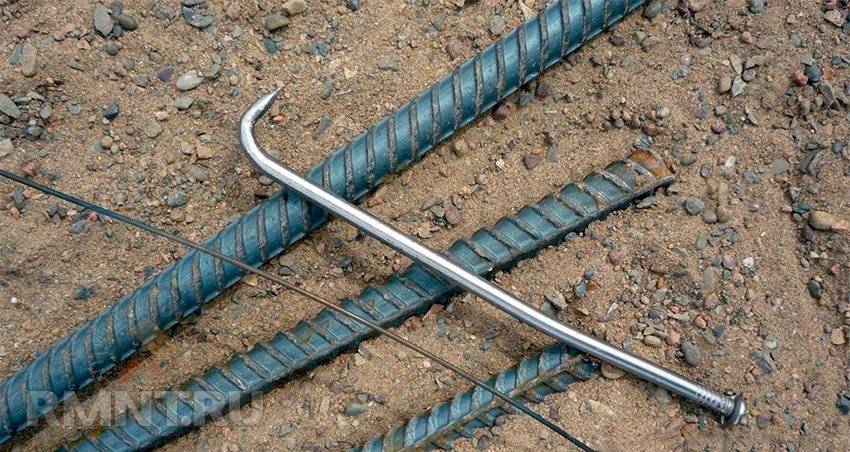

Крючок из арматуры

Крючок со стрежнем из арматуры выдерживает достаточно большую нагрузку. Для изготовления инструмента понадобится:

• арматурный стержень диаметром 6-8 мм;
• шестигранные шайбы или гайки, которые устанавливают на стержень в качестве фиксаторов;
• ручка от старого инструмента: отвертки или валика для покраски.

Арматура вставляется в ручку и фиксируется при помощи шайбы или гайки. Стержень необходимо изогнуть как в случае производства крючка из электрода. При этом кончик арматурного прута стачивается и скручивается в форме петли.

Процесс изготовления вязального крючка из арматуры не отличается сложностью. При этом конструкция получается прочная, что позволит использовать инструмент продолжительное время.

Крючок с применением шуруповерта

Простой способ изготовления полуавтоматического инструмента для связывания арматуры. Для этого применяют металлический стержень или крупного размера гвоздь с оторванной шляпкой. Острый кончик стержня загибают по форме крючка. Другой стороной вставляют в отверстие шуруповерта и закрепляют. Таким образом, происходит вязка за счет работы электродвигателя строительного инструмента, что значительно упрощает и ускоряет процесс.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

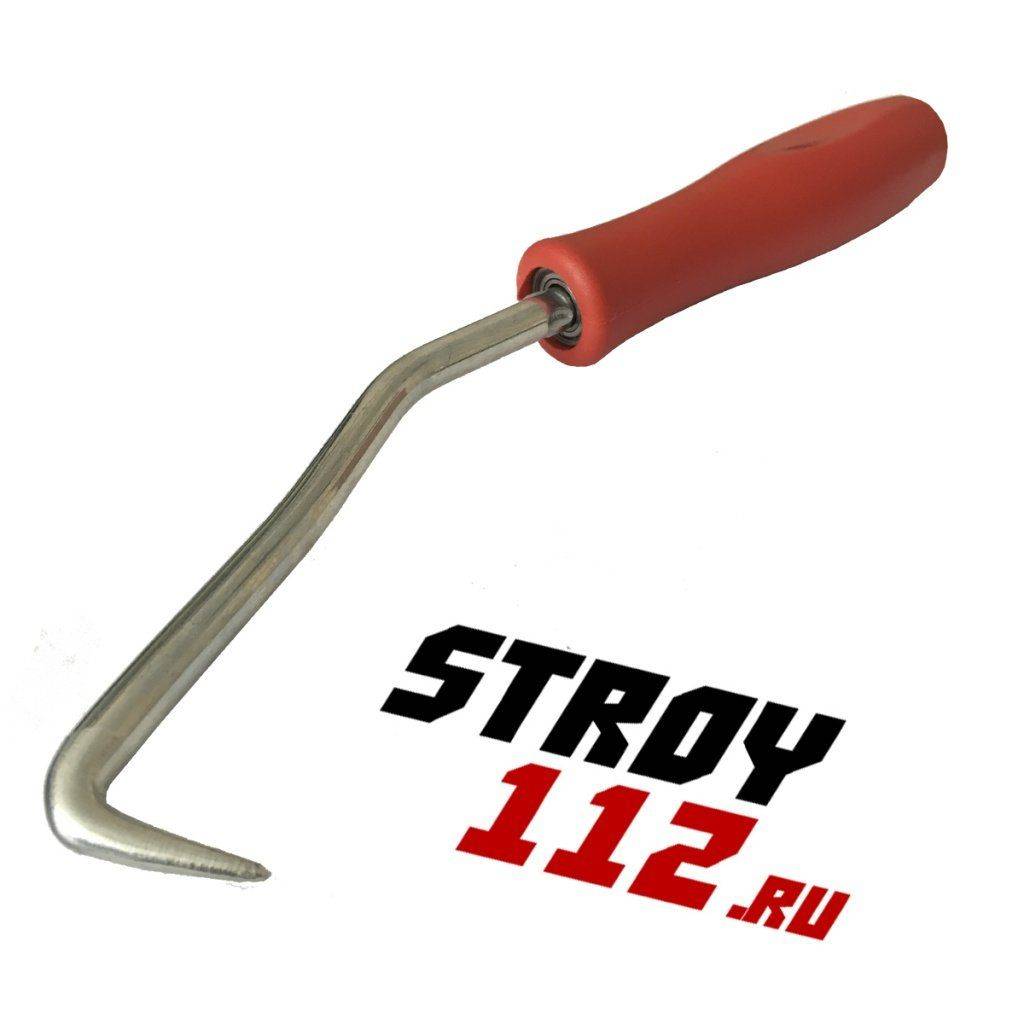

• Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.

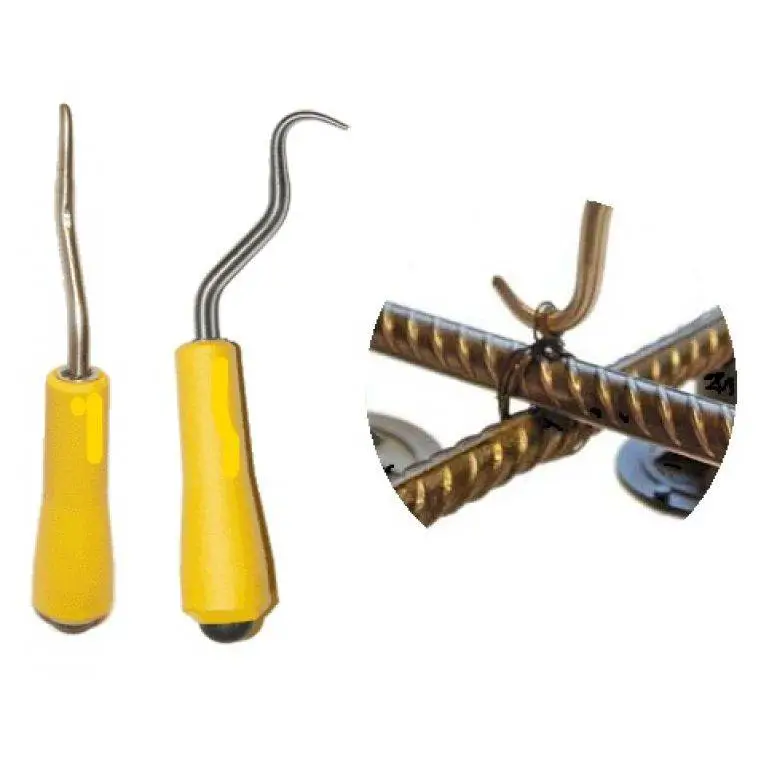

• Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
• Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Техника и технология скрутки проволочной петли на перекрестье арматуры

В работе самодельный  гнутый крючок должен быть максимально удобным. И это основное требование к вязальному инструменту. Вторым важным условием является быстрая скрутка. В идеале за 3 – 5 секунд на каждый проволочный хомут.

Таких перекрестий арматуры в фундаментом каркасе частного дома от нескольких сотен до десятков тысяч. Если у застройщика вагон времени, он не заморачивается конструированием крючков. Использует пассатижи или клещи, столярные, не электрические, конечно.

Техника вязки арматуры в перекрестьях проволокой выглядит следующим образом:

• расходный материал нарубается одинаковыми кусками и сгибается ровно пополам;
• вся связка надевается на ладонь сверху;
• из связки достается один хомут, его кончик с петлей отгибается под прямым углом в другой плоскости;
• место изгиба заводится под скрещенные пруты арматуры;
• кончик крючка продевается в петлю;
• свободный конец проволочного хомута перегибается через крюк со стороны, в которую будет выполнено скручивание;
• вращением по часовой или против часовой стрелки приспособление притягивает прутки друг к другу.

В первый раз новички обычно не знают, куда пристроить свободный конец проволочного хомута. Но, увидев один раз, как пользоваться крючком для вязки арматуры самому, приходит понимание процесса. В дальнейшем запутаться уже невозможно.

Дополнительными условиями для ручного самодельного инструмента являются острый кончик и смещение рукоятки вбок. Так острие легче вытаскивать из петли по окончании работ. А рычаг позволяет увеличить скорость вращения рабочего органа.

При соблюдении этих условий сделать свой крючок для вязания арматуры совсем не сложно.

Инструменты для вязки арматуры, технология работы с ними

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные. Порядок изготовления следующий:

• На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
• В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
• На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

• Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
• Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
• На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

• Нарезанная проволока складывается вдвое.
• Протягивается под местом пересечения арматур.
• Свободные концы проволоки скрещиваются.
• Крючок протягивается в проволочную петлю и зацепляет свободные концы.
• Начинаются вращательные движения, при которых происходит заворачивание проволоки.
• Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

Предлагаем ознакомиться Как установить круглую дверную ручку

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

Никто не выполняет работу вручную. Это практически невозможно. Для этой цели есть специальные инструменты, ускоряющие и упрощающие процесс. Каждый инструмент имеет свои особенности по использованию. Для связки арматуры существуют следующие приспособления:

1. Ручной крючок.
2. Вязальный пистолет.
3. Шуруповёрт.
4. Клещи.

Каждый из инструментов имеет свои плюсы и минусы, рассмотрим их, а также технологию их использования, и на основе этих данных и мнении эксперта (арматурщика с 10-летним стажем) подведём итоги и выберем лучший вариант для вязки арматуры.

Особенности работы в том, что она выполняется вручную. Поначалу процесс будет длительным, так как нужно набить руку. Крюк делается из стали, а ручка из дерева или пластмассы. Стоимость такого крючка составляет 1 тыс. рублей.

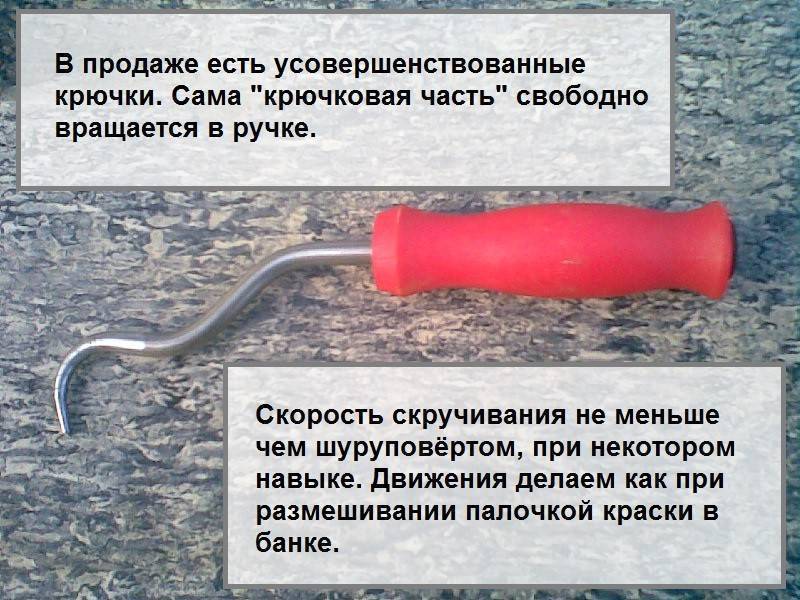

В продаже есть даже автоматические крючки, но отзывы о них двоякие. Некоторые отмечают малый ресурс, другие говорят, что он скручивать проволоку толщиной 2 мм и более с трудом.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

1. Это обычная стальная.
2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

Стальная

Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

1. «С» — это обозначение, что арматуру можно сваривать.
2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная

Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
2. Она легче металлической в 3,5 раза.
3. Сталь коррозирует, пластик нет.
4. Он не проводит электрический ток.
5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

1. Металлическая арматура по упругости лучше.
2. Пластик относится к категории слабо горючих материалов.
3. При нагреве он размягчается.
4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.

Особенности конструкции

По своему устройству все вязальные пистолеты делятся на две большие группы:

1. Механические
2. Электрические

Из числа механических наиболее популярным является устройство фирмы Wacker выпускаемое под маркировкой DF-16. Он отличается сравнимым с электрическими моделями быстродействием и мобильностью. Имеет расширяющие его применение насадки (для вязки горизонтальных поверхностей). DF-16 имеет только два недостатка:

• размеры (он длиннее электрического почти втрое),
• сложность заправки особыми металлическими скобками.

Все электрические модели различаются по способу вязки:

Путем многократного оборачивания проволоки вокруг арматуры

Загиб проволоки С-образно с последующим скручиванием ее концов

В обоих видах конструкции используется электродвигатель работающий от аккумулятора. Он протягивает проволоку из барабана (катушки) по направляющим выступам и формирует связку. После этого проволока отрезается специальным ножом и скручивается с предустановленной силой.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

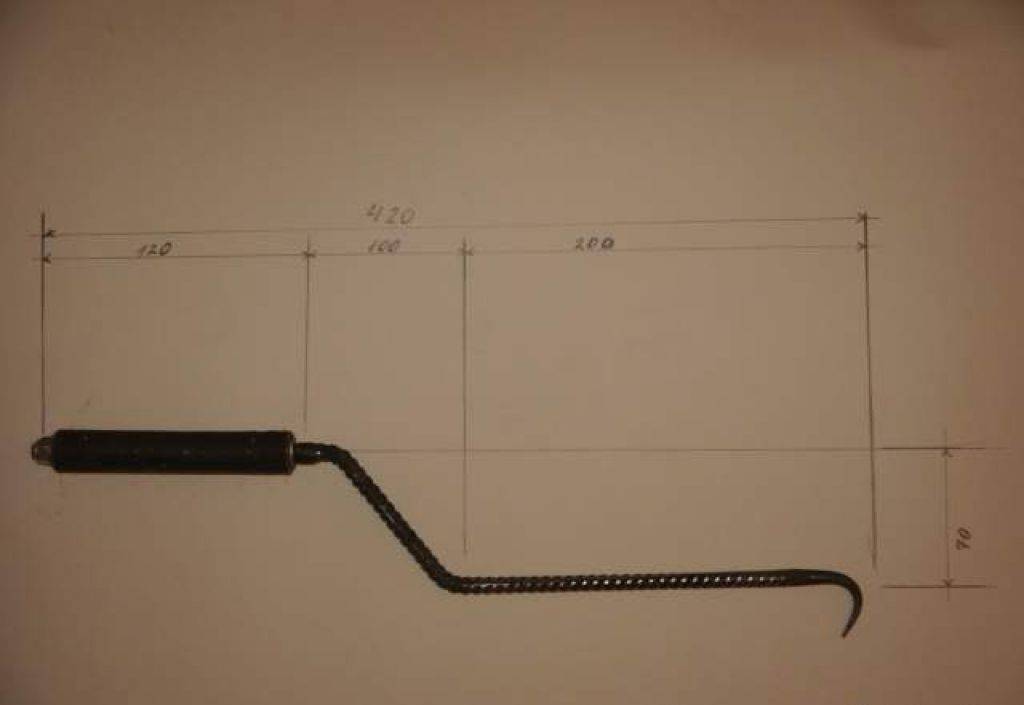

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

• отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
• заготовка для рукоятки из дерева или пластика;
• две шайбы с внутренним диаметром равным толщине прута;
• две гайки или два подшипника;
• пассатижи;
• топор;
• электродрель со сверлом по дереву 10 мм;
• углошлифовальная машинка с диском для резки металла;
• наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

• На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
• Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
• Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

• углошлифовальная машинка;
• плоскогубцы;
• электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

• с электрода удаляется флюс;
• от конца отступают 20 мм и загибают пруток под углом 90 градусов;
• от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
• двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
• откладывают еще 50 мм и делают еще один загиб под тем же углом;
• конец инструмента затачивают углошлифовальной машинкой.

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

• угловые;
• двухрядные;
• двойные;
• крестовые;
• мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

• Образование одной петли внахлест с соблюдением длины наложения прутьев.
• Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
В петлю продевают крючок.
Инструментом захватывают концы проволочных стержней.
Совершают вращательные движения для надежного крепления проволоки

Получается 2–3 оборота.
Осторожно дотягивают узел, чтобы не разорвать.
Вязальный крючок вытягивают.
Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

• Отрезок армостержня сгибают пополам.
• Отступают треть расстояния от петли, повторно сгибают.
• Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
• Крючок вставляют в петлю, зацепляют наконечники, натягивают.
• Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Особенности фундамента загородных домов/коттеджей, которые вам стоит знать

Существует несколько разновидностей оснований для загородных домов, но ленточный тип является универсальным. Он подходит для строительства зданий различной этажности, а также для строительства на грунтах различного характера. На данном основании можно строить здания из кирпича, бетонных панелей или из деревянного бруса. Отличается он и значительной экономией денежных средств, так как не требуется наличие дорогостоящих материалов и специальной техники.

Основание данного типа представляет собой сплошную бетонную ленту, которая располагается по всему периметру будущего здания. Геометрические размеры ленты будут существенно отличаться в зависимости от типа здания, его этажности, толщины стен и строительного материала, из которого будут возводиться стены и перекрытия. Изготавливается фундамент следующим образом. Сначала приготавливается и укладывается на определенную глубину армирующий каркас. После этого он заливается специально подготовленной бетонной смесью.

Основание имеет определенную глубину залегания. Она зависит от типа грунта, на котором строится объект. Если верхний слой достаточно рыхлый и неустойчивый, то глубина должна быть достаточно большой. Этот параметр рассчитывается на предварительном этапе проектирования.

Ленточное основание отлично подходит для строительства загородных коттеджей. Вот основные преимущества, благодаря которым оно стало таким популярным:
