Кран-штабелер: назначение, устройстово, виды, характеристики

Кран-штабелер

На складах с большой высотой расположения стеллажей и высокой производительностью наиболее оптимальным является применение кранов-штабелеров, которые по сравнению с другими подъемно-транспортными машинами имеют ряд преимуществ. Краны-штабелеры позволяют наиболее экономно использовать складскую площадь вследствие уменьшения ширины проходов и увеличения высоты складирования. Согласно ГОСТ 16553-88 различают две основные конструкции кранов-штабелеров – мостовые и стеллажные. Для мостовых кранов-штабелеров ширина проходов может не превышать 1,5 м, а для стеллажных кранов-штабелеров — 1..1,3 м. Высота складирования для стеллажных кранов-штабелеров может составлять 30 м и более. Краны-штабелеры создают широкие возможности для наиболее полной механизации и автоматизации подъема, транспортировки и складирования грузов, обеспечивая при этом доступность грузов и быстроту нахождения и доставки грузов.

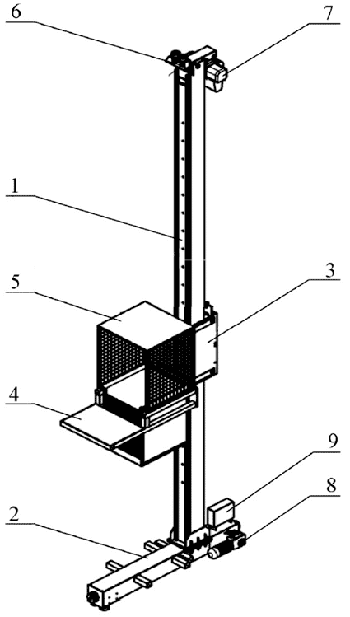

Стеллажный кран-штабелер состоит из опорной тележки, которая передвигается по рельсам, уложенным на полу, одной или двух колонн, вертикально установленных на тележке, и каретки с грузозахватным устройством, которое перемещается по колоннам. По способу управления краны-штабелеры могут быть с ручным управлением (с пульта дистанционного управления) или из кабины оператора, полуавтоматическими, автоматическими.

Колонна
Тележка
Каретка
Грузозахватное устройство (подъемная платформа)
Кабина оператора
Верхняя направляющая с роликами
Механизм подъема
Механизм передвижения крана
Шкаф управления

При работе стеллажный кран-штабелер обеспечивает скорость от 1.5 м/с до 3,5 м/с, а скорость подъема груза и выдвижения грузозахватного органа варьируется от 0,1 м/с до 0,65 м/с. Грузоподъемность кранов-штабелеров зависит от типа груза и составляет от 150 до 1200 кг. Проектирование кранов-штабелеров выполняется согласно ГОСТ 28710-90.

Высокая производительность стеллажного крана-штабелера, обеспечивается большими скоростями подъема, выдвижения груза и передвижения крана-штабелера.

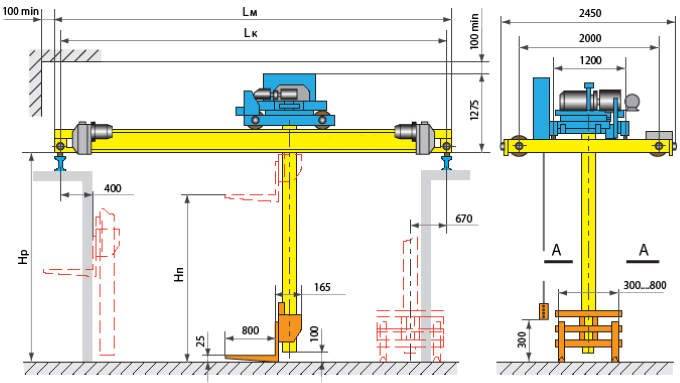

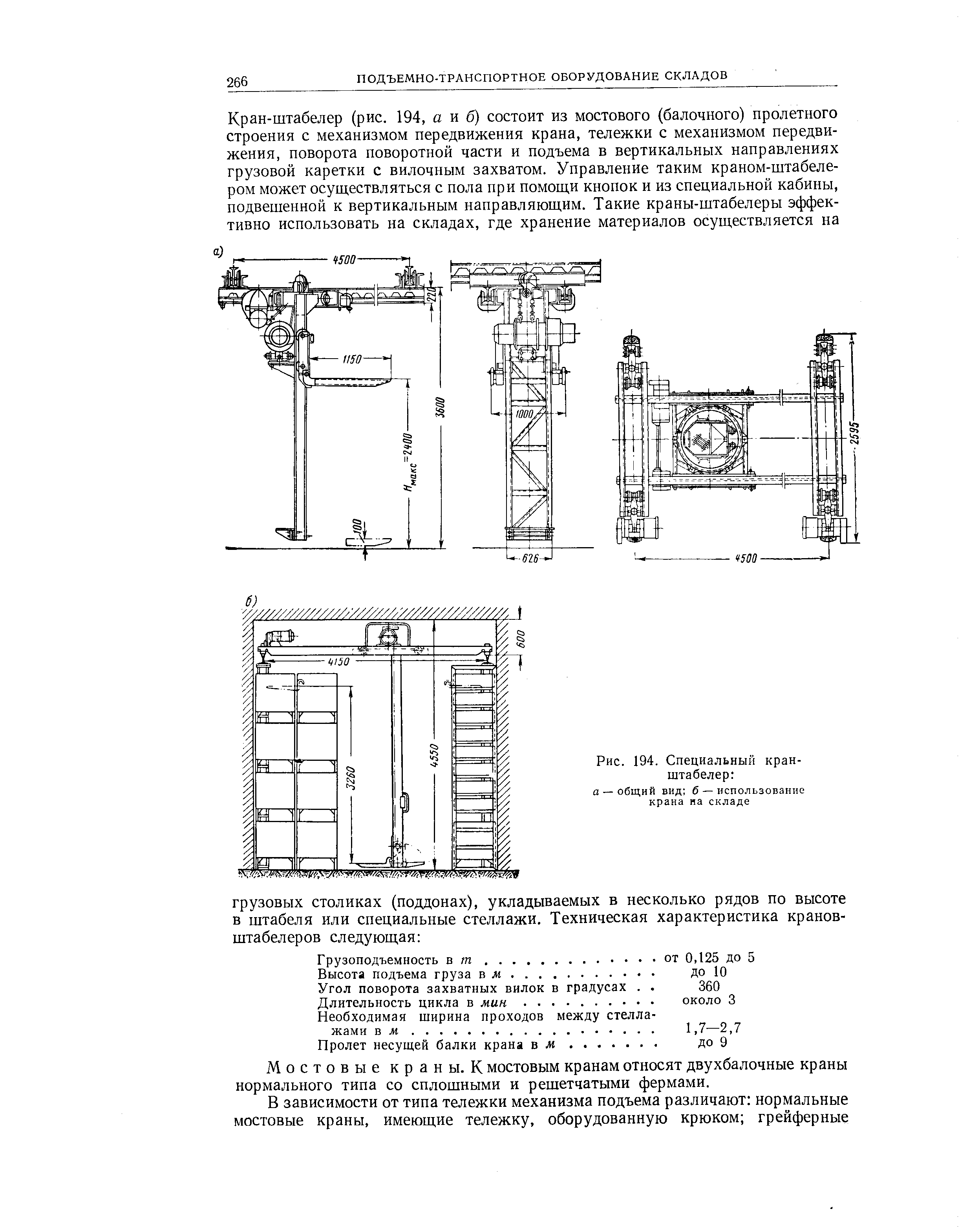

Мостовые краны-штабелеры — это конструкции, имеющие одно или – двухбалочный мост, по которому передвигается грузовая тележка, на которой закреплена грузовая колонна. По колонне, способной поворачиваться на 360 градусов, вертикально движется каретка с грузозахватным устройством (вилочным или специальным захватом для поддонов, коробок или рулонов).

Кран-штабелер мостового типа

Это решение особенно эффективно для складов с большим количеством товара, но с малой оборачиваемостью. Краны такого типа позволяют полностью заменить использование вилочных погрузчиков на складе, т.к. имеют возможность работать в нескольких проходах стеллажей. Таким образом, один, или несколько кранов обслуживают весь склад, что позволяет значительно сэкономить на обслуживании складского помещения, обеспечить высокую безопасность труда и избежать тяжелого ручного труда.

Мостовой кран штабелер передвигается по рельсовым путям, проложенным на строительных конструкциях здания склада, расположенных над последним рядом стеллажей, возможно размещение на стеллажи или на собственных опорах.

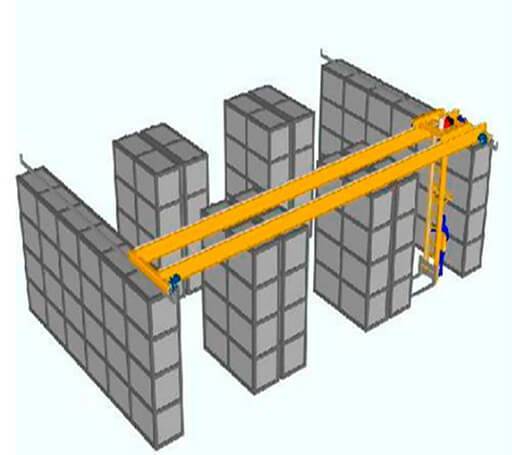

Размещение крана-штабелера мостового типа на стеллажах

Размещение крана-штабелера мостового типа на строительных конструкциях здания склада

Размещение крана-штабелера мостового типа на собственных опорах

Управление крана-штабелера мостового типа возможно с пола или из кабины оператора, находящейся внизу конструкции, или передвигающейся вместе с грузовой тележкой. В этом случае краны оснащаются системой видеонаблюдения. Возможны варианты полуавтоматического или полностью автоматического управления краном.

Автоматизированный складской комплекс с автоматическими кранами-штабелерами отличается высокой производительностью и эффективностью, превосходя более чем на 20% по этим параметрам классические складские системы, использующие напольные узкопроходные штабелеры или комисcионеры, а также вилочные погрузчики.

Компания МИГ

Технические характеристики

Грузоподъемность – 160 кг.
Скорость передвижения крана – 80 м/мин
Скорость передвижения каретки (подъема) – 12 м/мин
Высота подъема (по площадке кабины) – 6835 мм
Длина пути – 25 м.
Управление из кабины посредством джойстика.

Стеллажный кран-штабелер для комплектации со стеллажей.

Кран-штабелер применяется для размещения грузов в ячейки стеллажа и комплектации заказов оператором из кабины

Автоматизированный склад для хранения штампов с краном-штабелером мостового типа

Принцип работы подъемного крана

Подъемный кран, являясь основной грузоподъемной силой в строительстве, служит для автоматизации рабочего процесса возведения объектов промышленного и частного строительства. Принцип работы основан перемещении материалов за счет изменения параметров вылета и высоты стрелы. Работа крана состоит из основных операций, составляющих рабочий цикл:

захват;
подъем и перемещение материалов и конструкций к месту его монтажа или складирования;
опускание;
отсоединение груза от грузозахватного устройства;
возврат механизма в рабочее положение для повторения цикла.

Обеспечение производства работ на объекте происходит благодаря цикличному сочетанию операций в определенной последовательности.

ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

1.1. Основные параметры и характеристики кранов-штабелеров серийного производства должны удовлетворять требованиям ГОСТ 16553, а для изделий единичного производства — табл.1, 2 и черт.1-3 настоящего стандарта.

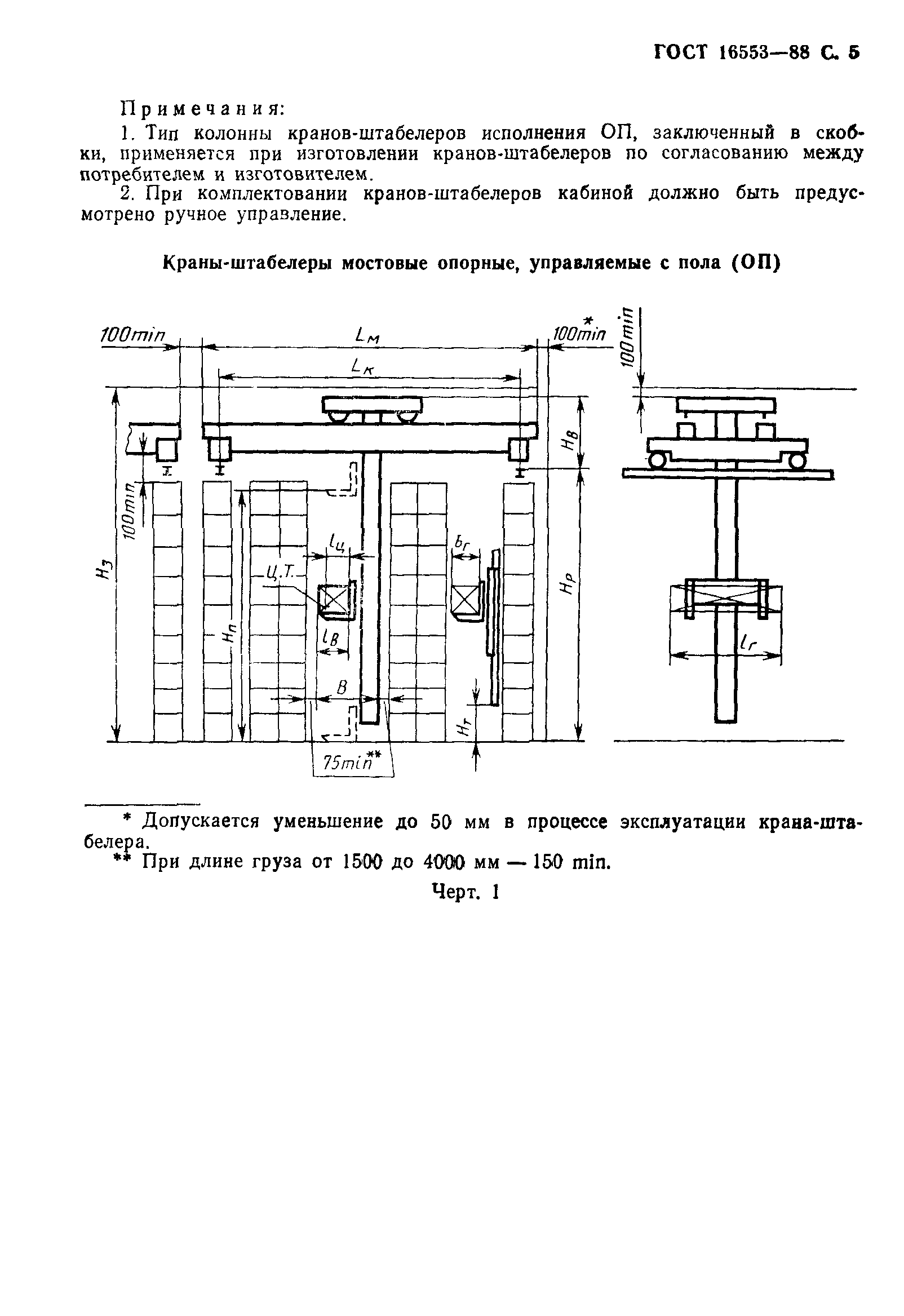

Черт.1

Черт.2

Черт.3

Таблица 1

Наименование показателя	Исполнение кранов-штабелеров
ОП	OK	ОКД
1. Грузоподъемность, т*	0,125-2,0	1,0-16,0	2,0-8,0
2. Способ управления	Ручной с пола	Ручной из кабины
3. Пролет моста, м ()	2,0-22,5	7,5-34,0	7,5-34,0
4. Высота подъема грузозахватного органа, м ()	2,0-6,0	3,0-16,0	3,0-16,0
5. Верхний габарит, м, не более ()	2,2	3,4	3,8
6. Расстояние от уровня пола до нижнего рабочего положения грузозахватного органа, м, не более, ()	—	—	1,40
7. Габаритные размеры перерабатываемого груза в плане, м, не более:
— длина ()	8,0	12,0	12,0
— ширина ()	2,0	2,0	2,0
8. Скорость механизмов, м/с ±15%:
— подъема груза	0,125; 0,2;0,25; 0,32	0,125; 0,2; 0,25;0,32; 0,4	0,125; 0,2;0,25; 0,32; 0,4
— передвижения крана-штабелера	0,4; 0,50; 0,63;0,8	0,8; 1,0; 1,25;1,6; 2,0	0,8; 1,0;1,25; 1,6; 2,0
— передвижения грузовой тележки	0,20; 0,25; 0,32; 0,4; 0,5	0,25; 0,32; 0,4;0,5; 0,63	0,25; 0,320,4; 0,5; 0,63
— выдвижения грузозахватного органа	—	—	0,125; 0,2; 0,25; 0,32; 0,4; 0,5; 0,63
9. Группа режима работы механизмов по ГОСТ 25835:
— подъема груза	5М; 4М	5М; 4М	5М; 4М
— передвижения крана-штабелера	5М; 4М	5М; 4М	5М; 4М
10. Тип колонны	Цельная, телескопическая	Цельная
11. Тип грузозахватного органа	Вилочный, штыревой длядлинномерных грузов,специальный	Телескопический

_________________* Промежуточные значения грузоподъемностей должны соответствовать ГОСТ 1575.

Установочные скорости механизмов, ускорения (замедления) для кранов-штабелеров всех типов не должны превышать значений, указанных в табл.2.

Таблица 2

Наименование параметра	Исполнение кранов-штабелеров	Тип механизмов
подъема груза	передвижения крана-штабелера	передвижения грузовой тележки	выдвижения грузозахватного органа
1. Установочные скорости,м/с ±15%	ОП	0,16	0,4	0,4	—
ОК; ОКД	0,125	0,4	0,4	0,125
2. Ускорения (замедления), м/с	ОП	1,0	0,7	0,7	—
ОК; ОКД	1,0	0,6	0,6	1,0

1.2. Пример условного обозначения электрического мостового опорного крана-штабелера, управляемого с пола, грузоподъемностью 1,0 т, с пролетом моста 8,1 м, высотой подъема грузозахватного органа 5,2 м, для переработки тарно-штучных грузов с размерами в плане 1,2 (длина) x 0,8 (ширина) м, климатического исполнения У категории 3:

Кран-штабелер ОП-1,0-8,1-5,2-1,2×0,8-УЗ ГОСТ 28434-90

1.3. Пример условного обозначения электрического мостового опорного крана-штабелера, управляемого из кабины, грузоподъемностью 1,0 т, с пролетом моста 22,5 м, высотой подъема грузозахватного органа 5,3 м, для переработки грузов с размерами в плане 4,0 (длина) x 0,6 (ширина) м, климатического исполнения У категории 2:

Кран-штабелер OK-1,0-22,5-5,3-4,0×0,6-У2 ГОСТ 28434-90

1.4. Пример условного обозначения электрического мостового опорного крана-штабелера, управляемого из кабины, для длинномерных грузов, грузоподъемностью 5,0 т, с пролетом моста 22,5 м, высотой подъема грузозахватного органа 6,6 м, для переработки грузов с размерами в плане 9,0 (длина) x 0,8 (ширина) м, климатического исполнения У категории 3:

Кран-штабелер ОКД-5,0-22,5-6,6-9,0х0,8-УЗ ГОСТ 28434-90

Разновидности

Краны-штабелёры производятся двух типов:

мостового;
стеллажного.

Чем отличаются устройства друг от друга? Мостовой кран оснащён колонной, прикреплённой к тележке и перемещающейся балке. Он отличается мобильностью и оперативностью работы. Основной его задачей является распределение грузов по стеллажам, товаров на полках, находящихся в одном помещении. Функциональность крана-штабелёра довольно широка. В зависимости от условий эксплуатации, устройство оснащается различными типами грузозахватных механизмов. Оно способно выполнять разнообразные манипуляции: переворачивание, опорожнение ёмкостей (при работе с сыпучими и жидкими веществами), перемещение.

Краны второго типа предназначены для использования исключительно между двумя стеллажными конструкциями. Перемещение осуществляется по специальным рельсовым направляющим. Управление выполняется из кабины оператора или пультом. Приборы размещаются на постах в некоторой удалённости от оборудования. В чём заключается главное отличие двух видов штабелёров? В устройстве мостового типа колонна прикреплена к тележке, а перемещается он не по мосту (несмотря на название), а по крановым путям. Стеллажный же оснащён опорой и может работать только при условии установки между двумя складскими конструкциями. Основным назначением первого является перемещение груза в пределах помещения, а второго – автоматизация размещения на полках. Кран-балка-штабелер позволяет сэкономить место на полках и добиться максимальной наполненности конструкций для хранения товара.

Каждая единица грузоподъёмного оборудования обязательно должна быть оснащена следующими приборами и устройствами безопасности:

ловителями кабины (в случае наличия элемента с вертикальною осью перемещения);
аварийным тормозом;
механическим ограничителем скорости подъема;
предохранительными опорами тележки;
электроблокировками;
аварийным выключателем;
устройством контроля натяжения троса;
прибором определения занятости оператора (является обязательным, если она оборудована кабиной полуоткрытого типа);
кнопкой «стоп».

Дополнительно кран может также оснащаться ремнями безопасности в кабине машиниста и другими устройствами аналогичного назначения. Такие элементы нужны для предохранения оборудования от перегрузок, обеспечения эффективности работы. Но главное их предназначение – безопасность оператора и работников, находящихся в помещении, где используется кран-штабелер. Если используется сразу нескольких аппаратов управления, требуется наличие прибора, блокирующего эксплуатацию других. Это необходимо для осуществления управления только с одного поста.

Источник

Автоматические краны-штабелеры использование в металлургии

Управление мостовыми кранами

Не маловажную роль при покупке мостового крана играют его органы управления. Этот фактор влияет как на стоимость, так и на безопасность машиниста управляющего мостовым краном. Самый безопасный, но в свою очередь дорогой способ управления-дистанционный (рис.3) Он бывает двух типов-кнопочный пульт и пульт с командоаппаратами

Беспроводные пульты управления мостовыми кранами

а) кнопочный пульт управления

б)пульт с командоаппаратами

Кабина оператора крана

При работе на большой высоте (свыше 5-6 метров) на мостовой кран устанавливается кабина (рис.4), в которой находятся все элементы управления.

Подвесной пульт управления

В помещениях, где высота потолка до 5 метров используют подвесной пульт, как на рисунке 5, который устанавливают непосредственно на тали, но и работа с таким пультом управления одна из самых небезопасных, так как требует особой концентрации внимания при работе с ним.

Управление талью с помощью цепи

Ну и самый простой, и дешевый способ — это управление с помощью металлической цепи (рис.6), такой способ лучше использовать в местах, где присутствуют взрывоопасные материалы или же просто нет наличия электрического тока.

Виды захватывающих механизмов

Примечания

ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения: Государственного комитета СССР по стандартам от 24.12.87 N 4926 // Внесён Министерством строительного, дорожного и коммунального машиностроения СССР: 1989-01-01; Переиздан: Декабрь 1993 — www.opengost.ru/iso/01_gosty/01040_gost_iso/0104053_gost_iso/1237-gost-27555-87-iso-4306_1-85-krany-gruzopodemnye.-terminy-i-opredeleniya.html
Новый политехнический словарь / Гл. ред. А.Ю.Ишлинский. — М.: Большая Российская энциклопедия, 2000. — С. 127, 245. — 671 с. — 15000 экз. — ISBN 5-85270-322-2
↑ 123456П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий, М: Металлургия, 1974, 352 с., илл.
СЛОВАРЬ РУССКОГО ЯЗЫКА В 4 Т. — feb-web.ru/feb/mas/mas-abc/11/ma211917.htm
Большой толковый словарь русского языка — www.gramota.ru/slovari/info/bts/. Гл. ред. С. А. Кузнецов. Первое издание: СПб.: Норинт, 1998.
Этимологический словарь, 2004 г. — slovari.yandex.ru/Кран/правописание/
Этимологический словарь Фасмера — vasmer.narod.ru/p319.htm
↑ 1234Подъёмный кран — slovari.yandex.ru/~книги/БСЭ/Подъёмный кран/ // Большая советская энциклопедия.
↑ 12М. П. Александров, Л. Н. Колобов, Н. А. Лобов и др.: — Грузоподъёмные машины: Учебник для вузов по специальности «Подъёмно-транспортные машины». — М: Машиностроение, 1986 — 400 с., ил.
↑ 12 Правила устройства и безопасной эксплуатации грузоподъёмных кранов (ПБ 10-382-00, 2005 — 236c. ISBN 5-93586-418-5)
П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий, 1974, 352 с., илл.
Правила устройства И безопасной эксплуатации грузоподъёмных кранов ПБ 10-14-92 — www.complexdoc.ru/ntdtext/487829/1
Государственный Комитет Украины по Промышленной Безопасности, Охране Труда и Горному Надзору — Правила устройства и безопасной эксплуатации грузоподъемных кранов, Харьков: Издательство «Форт», 2007, 257c, ISBN 978-966-8599-34-7
↑ 12 Правила от 03.12.2004 № 45 — www.tnpa.by/KartochkaDoc.php?UrlRN=222766&UrlIDGLOBAL=320216
Государственный комитет Республики Беларусь по надзору за безопасным ведением работ в промышленности и атомной энергетике от 22 августа 1994 г. «Правила устройства и безопасной эксплуатации грузоподъемных кранов» — www.levonevski.net/pravo/razdelb/text82/index.html
Правила от 29.10.2010 № 49 — www.tnpa.by/KartochkaDoc.php?UrlRN=256497&UrlIDGLOBAL=354181
Правила устройства и безопасной эксплуатации грузоподъемных кранов (утверждены Госгортехнадзором Республики Казахстан от 21 апреля 1994 года) — www.emer.kz/laws/law/Pere4_proekt_prom_bez_1/Kran.php?phrase_id=120886
Министерство Юстиции РК: вопрос-ответ — www.minjust.kz/ru/node/18288
Требования промышленной безопасности по устройству и безопасной эксплуатации грузоподъемных кранов — www.emer.kz/laws/underlaws_act/detail.php?ID=3724&phrase_id=120892
Рекорды в науке и технике. Техника. Статьи. Наука и техника — n-t.ru/tp/it/rnt06.htm

Шаблоны

Есть три основных модели.

Одинарный кран-штабелеукладчик

На кранах-штабелерах на одну глубину платформа оснащена телескопической вилкой (для поддонов), телескопической платформой для ящиков или картонных коробок или зажимом для рулонов или роликов.

В случае захвата поддона корзина располагается перед поддоном, телескопическая вилка выходит из-под поддона, платформа поднимается на несколько сантиметров, поднимая поддон на вилке, телескопическая вилка входит в платформу вместе с поддоном. .

Двойной кран-штабелеукладчик

Краны-штабелеры двойной глубины идентичны моделям одинарной глубины, но телескопические вилы можно расширить до второй упаковки или второго поддона. Глубина второй полки немного увеличена по сравнению с первой (примерно на 20 см ), чтобы обеспечить прохождение системы усиления вилки.

Их работа идентична моделям одинарной глубины.

Преимущество: возможность хранения вдвое большего количества элементов по сравнению с системой одинарной глубины.

Недостатки: невозможность прямого доступа к поддону или пакету, расположенным позади другого.

Швеллерный кран-штабелеукладчик

Расширение версии двойной глубины, канальный кран-штабелер может хранить несколько (от 1 до 14) предметов / поддонов в глубине отсека стеллажа, называемого в данном случае каналом.

Эта модель имеет челнок, который может перемещаться по глубине канала и соединен с гондолой кабелем. Каналы заполняются снизу ( LIFO ).

Во время работы (прием поддонов) кран-штабелер устанавливается лицом к каналу, челнок выходит из гондолы и входит в канал, пока не окажется под первым поддоном, платформа челнока поднимается и поднимает поддон, челнок входит в корзину с поддоном.

Преимущество: возможность хранения большого количества поддонов на минимальном пространстве при меньших затратах на поддон.

Недостатки: большая медлительность (необходимость опорожнять канал, чтобы принять поддон, расположенный позади) и необходимость сложной системы управления.

Грузоподъемный механизм двухбалочных кранов

На двухбалочных мостовых кранах грузоподъемным механизмом служит тележка.

Основные параметры, которыми руководствуются инженеры при изготовлении тележки крана это:

грузоподъемность;
количество грузоподъемных механизмов;
высота подъема;
пролет крана;
режим работы по ISO 4301;
управление (управление с пола подвесной пульт, радиоуправление);
взрывобезопасное исполнение (ВБИ);
температурный режим эксплуатации;
климатическое исполнение;
подвод тока к крану (кабельный, троллейный);
скорость передвижения крана;
скорость передвижения грузоподъемного механизма;
скорость подъема;
система управления краном (частотное регулирование, релейно-контакторное, прямой пуск, система плавного пуска)

Тележка движется по кран-балке на колесах, движение им задает электропривод. Ее используют на мостовых двухблочных кранах.

Во избежание больших прогибов моста при подъеме максимальных грузов при проектировании и изготовлении крановых мостов главной балке придают выгиб вверх, называемый строительным подъемом.

Классификация

Башенные краны классифицируются по следующим показателям:

области решаемых задач и сфере применения;
грузоподъёмности;
типу смонтированной башни;
виду установленной стрелы;
виду ходовой части;
мобильности.

Основными сферами применения являются:

строительство объектов различного назначения (жилые дома, промышленные объекты, гидротехнические сооружения и много другое);
погрузка, разгрузка, перемещение груза к месту проведения работ.

Грузоподъёмность крана зависит от грузового момента, на который рассчитан данный агрегат. Например, для грузового момента, равного 10 тм, грузоподъёмность составляет 15 т, для 40 тм она уже достигает 80 т, а при 120 тм общая грузоподъёмность равна 250 т.

По мобильности такой механизм бывает стационарный или передвижной. Степень его передвижения зависит от вида ходовой части.

В зависимости от конструкции каждый кран имеет свои достоинства и недостатки. Достоинства определяются техническими характеристиками, которые указывает производитель. К недостаткам относятся те ограничения, при которых кран не в состоянии выполнять свои функции. Обычно это связано с грузоподъёмностью, мобильностью, величиной финансовых затрат на его эксплуатацию

По типу башни

Для современных изделий применяют следующие виды башен:

постоянной длины;
телескопические;
подращиваемые снизу;
с изменяемым углом поворота.

Первый тип имеет фиксированную высоту. Её устанавливают в вертикальное положение с последующей фиксацией. Башенный кран с поворотной башней способен производить вращение вокруг своей оси.

По типу стрелы

У современных агрегатов имеются следующие типы таких устройств:

подъёмная стрела (позволяет изменять угол подъёма);
система балочного типа;
шарниросочленённая конструкция.

В первом типе вылет стрелы регулируется в горизонтальной плоскости с помощью поворота относительно шарнира. Они обладают высокой манёвренностью, грузоподъёмностью и большую высоту подъёма. Их достаточно легко транспортировать.

У балочных конструкций вылет стрелы регулируется благодаря перемещению тележки, оснащённой прицепным устройством. Это значительно усложняет конструкцию и увеличивает вес. Однако в этом случае увеличивается величина рабочей зоны.

Последний вид агрегатов обладает высокой универсальностью. Они способны осуществлять регулировку величины вылета стрелы обоими способами (увеличением угла подъёма и длины горизонтальной направляющей). Это расширяет их возможности, но значительно увеличивает их стоимость.

По способу установки

Типы башенных кранов имеют следующее исполнение:

стационарное;
самоподъёмное;
передвижное.

К первой категории относятся механизмы, которые устанавливаются в заранее определённом месте. Без возможности перемещения. Они в основном применяются на строительных объектах.

К передвижным кранам относятся все агрегаты, оснащенные ходовой частью. Они обладают хорошей манёвренностью, что повышает их эксплуатационные возможности.

По типу ходового механизма

Для передвижных применяются различные типы ходовых устройств. Наиболее эффективными считаются:

автомобильные и шасси на основе колёсных тележек;
гусеничные;
рельсовые;
шагающие;
пневмоколёсные.

Изделия на автомобилях или автомобильных шасси применяются для проведения погрузочно-разгрузочных работ, подъёма грузов небольшой массы на строительных площадках или логистических центрах. Башня опирается на автомобильное шасси, что позволяет достаточно легко перемещать такой механизм на большие расстояния. При необходимости проведения подобных работ на необорудованных площадках или мягком грунте применяют ходовую часть на гусеничном ходу. Они обладают меньшей подвижностью, но большей проходимостью.

Одним из оригинальных ходовых устройств, для тяжёлых механизмов, считается так называемая шагающая система. Она объединяет рельсовую конструкцию с элементами специальной опоры. Она выполнена в форме нескольких цилиндрических опорных башмаков. Перемещение всего агрегата производится с помощью электрических двигателей, приводящих в движение колёсную систему. В некоторых конструкциях в качестве двигательного механизма применяется опорная плита и две лыжи.

Наибольшее распространение получили башенные краны, движущиеся по рельсам. Их укладывают на незначительном удалении от строящегося объекта с таким условием, чтобы можно было обеспечить подъём, опускание, перемещение груза по всей строительной площадке. Расширения возможностей производится благодаря установленным рельсовым подъездным путям. Движение осуществляется с помощью электрического двигателя, приводящего в движение колёсную тележку.

Конструкция крана

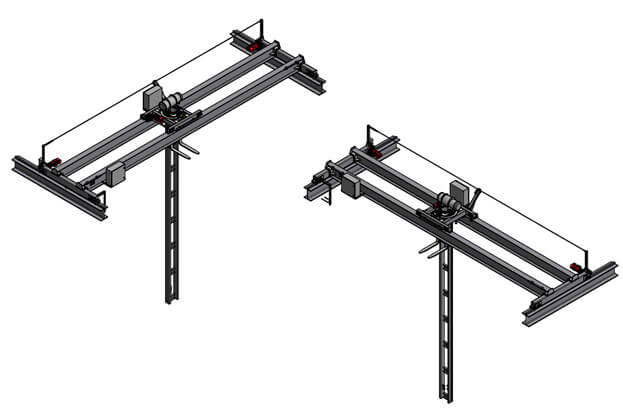

Краны мостового типа — это краны, конструкция которых состоит из двух направляющих и соединяющей их балки, что по своему виду напоминает мост. На балке установлен грузоподъемный механизм. Балка движется по направляющим эстакадам с помощью специальных тележек. Таким образом мостовой кран может перемещать груз по всей площади прямоугольного помещения.

Мост пролетный двухбалочный с рельсом
Грузовая тележка
Концевая балка в сборе
Кабина управления
Галерея
Мотор-редуктор с тормозом
Токопроводная система типа гирлянда
Кабель каналы для токопроводов
Главный шкаф с преобразователем
Эл. шкаф грузовой тележки
Штанга для крепления токосъемника крана
Поворотный переключатель скоростей
Буфер упора крана
Кабина для обслуживания троллей
Тросоотбойник
Люк для входа в галерею
Тупиковые упоры тележки
Тельфер стационарный

Нужно ли платить транспортный налог на электрический штабелер?

Это зависит от технических характеристик машины. В соответствии с Постановлением Правительства РФ №938 от 12.08.1994 (с правками 12.11.2012), которое посвящено вопросам государственной регистрации транспортных средств, регистрировать нужно самоходную технику с мощностью двигателя свыше 4 кВт. Большинство электроштабелеров оснащаются моторами в пределах 1–3 кВт. Таким образом, они не подлежат государственной регистрации и, соответственно, на них не нужно платить транспортный налог. Но если речь идет о мощных машинах более 4 кВт, то их придется регистрировать в установленном порядке и столкнуться со всеми сопутствующими дополнительными расходами.

Кран штабелер мостовой электрический подвесной для стеллажей

Среди семейства мостовых электрических кранов краны штабелеры занимают особое место, вследствие своей узконаправленной специализации. Они предназначены исключительно для работы на складах. Это могут быть любые склады, где упакованные грузы размещаются на стеллажах или многоярусных этажах.

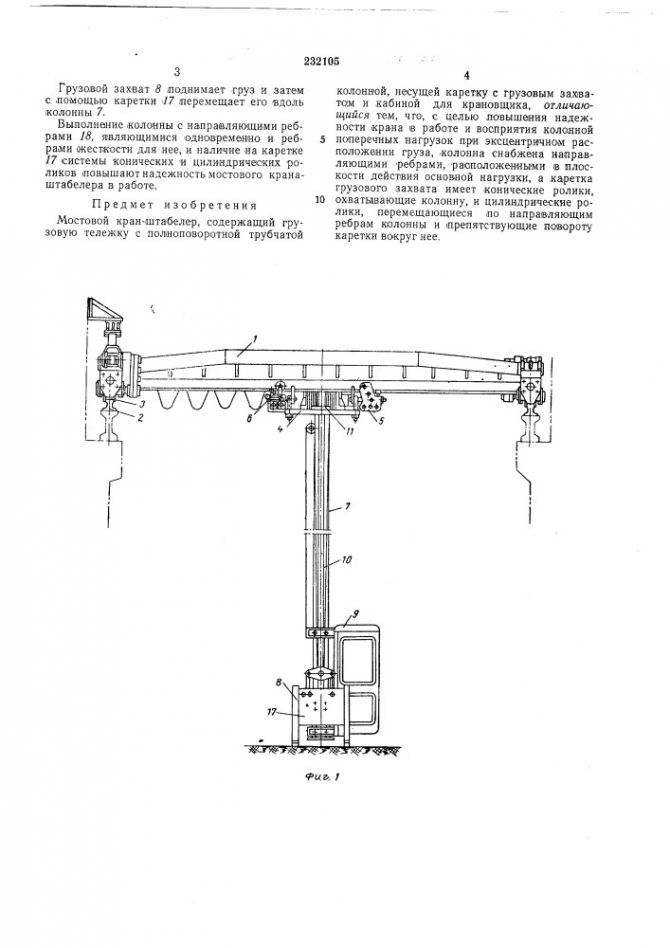

Кран штабелер мостового типа представляет собой обыкновенный крановый мост, оборудованный подвижной грузовой тележкой с грузоподъемником вертикального типа. Подъемный механизм оснащается вилочным или специальным захватом для груза. Специальные захваты – это устройства для работы с трубами, рулонными грузами, бочками и насыпными веществами.

Перемещается мостовой кран штабелёр по крановым рельсовым путям, которые устанавливаются на конструктивных элементах зданий либо на стеллажах, если они имеют жесткую конструкцию. Зона обслуживания таких кранов, как правило, включает все пространство склада. Несколько рядов стеллажей или многоярусных укладок обслуживаются одной крановой установкой.

Базовые модели подвесных кранов штабелеров

Из всей гаммы моделей кранов штабелеров, кран штабелер мостовой электрический подвесной обладает одной из самых оптимальных конструкций. Различные модели кранов обладают разной длиной горизонтальных поперечных балок и отличаются по конструкции.

Кран штабелёр электрический мостовой подвесной с шириной несущей балки до 8 метров оборудуется несущим мостом из двутаврового профиля. При более широком пролете мост имеет ферменную трубчатую пространственную конструкцию.

Все крановые механизмы электрифицированы и оборудованы частотными регуляторами привода, как механизмы мостовых кранов обычного типа. Это позволяет изменять скорость перемещения крановых балок по горизонтали и движение грузовой каретки по двум осям очень плавно и независимо друг от друга. Любые рывки, удары или раскачивание груза исключены.

Средние технические характеристики мостовых кранов штабелеров лежат в пределах:

Грузоподъемность: 0,5 – 2т;
Длина пролета моста: 2,5 – 16,5м;
Высота подъема груза: 2,8 – 6м;
Скорость передвижения моста: 0,25м/с;
Управление – с пола;
Скорость поднятия груза: 0,13м/с;
Скорость поворота колонны: 9 об/мин;
Средняя скорость движения тележки: 0,09м/с.

Колонна крана для склада оборудуется вилочным погрузчиком, рассчитанным под размеры стандартной паллеты. Поворотные колонны работают в круговом секторе захвата и подачи груза до 360 градусов. Вилы погрузчика в большинстве случаев обычного типа. Подача паллет или упаковок производится посредством перемещения колонны вдоль горизонтально балки моста.

Особенности эксплуатации кранов штабелеров

Передвигаются штабелеры для склада по рельсовым путям подвесного типа, сделанными из двутавровой балки. Такие пути закрепляются не только на силовых конструктивных элементах перекрытий складских помещений, но и на верхних кромках конструкций стеллажей, которые должны иметь жесткую каркасную конструкцию. Для обслуживания набивных стеллажей подвесные краны могут оборудоваться подъемными конструкциями с выдвижными вилами или гидравлическими выносными конструкциями.

При обслуживании стеллажей гравитационного типа подъемники можно оборудовать роликовыми столами для быстрого перемещения упаковок при погрузке и разгрузке. Стеллажный кран может обслуживать до 10 рядов стеллажей высотой до 6 метров. При этом он управляется одним оператором с помощью наземного кнопочного пульта стационарного или подвесного типа.

Электрооборудование кранов работает от сети 380 или 220 В. Электродвигатели перемещения крановой балки могут устанавливаться как на одной, так и на двух каретках. Это зависит от ширины пролета крана и его грузоподъемности. В некоторых конструкциях подъемная колонна оборудуется роликовым шасси, которое передвигается по полу склада. Это повышает устойчивость конструкции.

При большом объеме грузооборота и необходимости быстрой обработки груза, электрические мостовые краны штабелеры могут оборудоваться двумя колоннами, которые работают независимо, или в спаренном режиме. Они могут соединяться горизонтальными штангами.

Применение кранов штабелеров оправдано в складах с постоянным движением грузов и большими стационарными потоками грузоперевозок, включенными в производственный технологический цикл. Они проигрывают мобильным штабелерам и вилочным погрузчикам в способности мгновенно перестраивать рабочий режим, но значительно выигрывают по объему обрабатываемых грузов и энергозатратам.

Кран-штабелеры мостовые и стеллажные
