Конвейер пластинчатый

Ленточные конвейеры

Ленточными конвейерами называют машины непрерывного действия, предназначенные для транспортирования преимущественно в горизонтальном направлении насыпных грузов, загружаемых сверху на приводную, гибкую закольцованную ленту. Ленточными конвейерами транспортируют порошкообразные, зернистые, мелко- и реже среднекусковые, а иногда и штучные мелкие грузы (кирпич, шлакоблоки, контейнеры, ящики).

По конструктивному оформлению и месту установки различают ленточные конвейеры стационарные, передвижные (длиной 5 – 20 м) и переносные (длиной до 5 м). По направлению транспортирования различают горизонтальные, наклонные и комбинированные конвейеры, а по виду рабочего органа – с тканевой и металлической (сплошной и сетчатой) лентами.

Лента служит одновременно тяговым и несущим органом. На нее сверху загружают насыпной груз через загрузочный лоток. Разгружать насыпной груз с ленты можно в конце конвейера, для чего устанавливают разгрузочную воронку, или в промежутках между концевыми барабанами с применением разгрузочной тележки или плужковых сбрасывателей. Основную раму конвейеров с учетом транспортирования ее к месту установки выполняют из секций длиной не более 5 м. Секции рам при сборке сболчивают или сваривают. Раму конвейера устанавливают на фундамент из бетона или на балки сооружений и крепят болтами. В первом случае их заделывают в бетон на глубину примерно 300 мм.

Это интересно: Ленточный конвейер — ГОСТ, устройство, типы, применение, принцип работы

Виды конвейеров

Существует несколько основных типов конвейеров: ленточные конвейеры, пластинчатые конвейеры, скребковые конвейеры, цепные конвейеры, подвесные конвейеры, винтовые конвейеры, роликовые конвейеры, инерционные конвейеры, качающиеся конвейеры, вибрационные конвейеры. Рассмотрим для чего предназначены данные виды конвейеров.

Пожалуй, наиболее распространенным типом конвейера является ленточный конвейер, предназначенный для перемещения насыпных, кусковых и штучных грузов, как на короткие, так и на дальние расстояния. В конструкции ленточного конвейера тяговым и грузонесущим органом является лента, движущаяся по стационарным роликоопорам. Натяжение ленты производится при помощи приводного и натяжного барабанов. Основными преимуществами ленточных конвейеров является высокая надежность и производительность от нескольких тонн в час до нескольких тысяч тонн в час.

Пластинчатые конвейеры предназначены для перемещения в горизонтальной плоскости или с небольшим уклоном штучных грузов (от 0,5 кг до 500 кг и более) и крупнокусковых грузов. Преимуществом пластинчатого конвейера является возможность транспортировать грузы с острыми кромками, грузы, нагретые до высоких температур. Также пластинчатые конвейеры находят широкое применение в пищевой промышленности.

Скребковые конвейеры — еще один вид конвейеров, предназначенный для перемещения сыпучих или кусковых грузов по желобу или трубе при помощи движущихся скребков. Однако применение скребковых конвейеров ограничено ввиду быстрого износа скребков и желобов, а также большого расхода энергии на преодоление сопротивления материала. Разновидностью скребковых конвейеров являются конвейеры с погруженными скребками. У таких конвейеров скребки перекрывают только часть желоба, при этом груз заполняет желоб целиком или большую его часть. Такие конвейеры используются чаще всего для перемещения мелкосыпучих грузов в горизонтальном, вертикальном или наклонном направлении.

Еще одним крайне распространенным видом конвейеров являются цепные конвейеры или, как они называются по-научному, конвейеры с несущими и ведущими цепями. Такие конвейеры не имеют грузонесущего органа. В таких конвейерах грузы устанавливаются непосредственно на цепи. Цепные конвейеры предназначены для перемещения тяжелых крупногабаритных или горячих грузов. Разновидностью цепного конвейера является тележечный конвейер. В таком конвейере тележки соединены между собой тяговой цепью и двигаются по замкнутой трассе.

Подвесные конвейеры предназначены для перемещения штучных грузов чаще по замкнутой трассе. Среди подвесных конвейеров выделяют грузонесущие, тянущие и толкающие.

Еще одним крайне распространенным типом конвейеров является винтовой конвейер. Винтовые конвейеры предназначены для перемещения пылевидных и мелкокусковых грузов в горизонтальной или наклонной плоскости с углом наклона до 20 градусов. Как и в скребковых конвейерах лопасти и желоб винтового конвейера быстро изнашиваются, груз измельчается, на его транспортировку расходуется большое количество энергии.

Роликовые конвейеры предназначены для перемещения штучных грузов, имеющих плоскую, цилиндрическую или ребристую поверхность. Ролики могут быть как приводными, так и не приводными. Конвейеры с неприводными роликами (гравитационные) имеют уклон 2-5 градусов, на таких конвейерах груз перемещается под действием силы тяжести.

Еще одним типом конвейеров, объединяющим два подтипа, являются инерционные конвейеры. Инерционные конвейеры предназначены для транспортировки сыпучих или мелкоштучных грузов на небольшие расстояния. Сред инерционных конвейеров выделяют: качающиеся конвейеры и вибрационные конвейеры. Первые характеризуются большой амплитудов и малой частотой колебаний, вторые напротив большой частотой и малой амплитудой.

Компания АЛЬФА ИНЖИНИРИНГ предлагает следующие виды конвейеров:

• цепные конвейеры;
• пластинчатые конвейеры;
• ленточные конвейеры;
• конвейеры на модульной ленте;
• воздушные конвейеры;
• рольганги;
• конвейеры для специального применения.

Уже более 15 лет наша компания производит надежные и производительные конвейеры для различных отраслей. Обратитесь в нашу компанию и мы подберем для вас вид конвейера, максимально подходящий под ваши задачи.

Преимущества и недостатки

На протяжении длительного периода применялись исключительно ленточные варианты исполнения. Пластинчатые устройства характеризуются довольно большим количество преимуществ и недостатков. К преимуществам можно отнести следующее:

1. Высокая степень приспособленности к транспортировке горячих, острокромочных, крупнокусковых и других грузов, которые могут стать причиной повреждения поверхности. Этот момент определил широкое распространение устройства в промышленности и многих других областях. Металлическая секционная лента выдерживает воздействие окружающей среды, при падении грунта или другого сыпучего грунта на поверхности не возникает дефектов.
2. Применение металла позволяет проводить транспортировку груза при высоких и низких температурах. Именно этот момент позволил применять конвейеры для транспортировки горячих заготовок в машиностроительной и другой промышленности.
3. Конструктивные особенности позволяют создавать пластинчатые конвейеры наклонного и другого типа. Большое распространение получили именно горизонтальные устройства, но могут устанавливаться и наклонные, которые позволяют поднимать груз на определенную высоту.
4. Высокая степень производительности также относится к основным преимуществом пластинчатого конвейера. Она достигается за счет установки электрического двигателя, редуктора и некоторых других механизмов.
5. Есть возможность использовать настил со специальными элементами крепления для транспортировки различных грузов. Примером можно назвать бортики, а также поперечные пластины.
6. Можно проводить загрузку непосредственно из бункера, за счет чего повышается эффективность.

Есть и несколько существенных недостатков, которые также должны учитываться. Примером можно назвать следующее:

Применение металла при производстве основных элементов определяет то, что вес конструкции существенно повышается. Именно поэтому приходится проводить установку механизма на специальном основании, которое будет рассчитано на высокую нагрузку

Кроме этого, уделяется внимание фиксации основания. Еще важным моментом можно назвать сложность в изготовлении

Это также определяет то, что процедура обслуживания требует существенных денежных вложений

Это также определяет то, что процедура обслуживания требует существенных денежных вложений

Некоторые детали нельзя найти в продаже, их изготовление проводится на заказ. Высокая стоимость ходовой части также связана с применение металла и других подобных материалов при изготовлении конструкции. Именно поэтому установка проводится в случае, когда требуются более высокие эксплуатационные характеристики. Невысокая скорость транспортировки. Это свойство одновременно можно назвать преимуществом и недостатком, так как существенно снижается показатель эффективности. Скорость перемещения снижается за счет снижения количества оборотов, для чего устанавливается редуктор. Он может снижать количество оборотов в несколько раз. Усложнение эксплуатации по причине установки большого количества шарнирных соединений. Подобные конструктивные элементы характеризуются относительно высокой сложностью. Слишком высокая нагрузка и эксплуатация без соответствующего обслуживания может привести к серьезным дефектам. За устройством нужно проводить постоянный уход и наблюдение, так как незначительные дефекты в течение длительного периода могут стать причиной выхода всего устройства из строя. Кроме этого, проводится периодическая проверка степени натяжения цепи, которая и отвечает за передачу усилия. Высокая сложность замены катков и других элементов. Именно поэтому обслуживание должен проводить исключительно специалист, который знает все особенности устройства. Из-за большой массы основных элементов возникает существенное сопротивление движению. Именно поэтому оказывается существенная нагрузка на электрический двигатель и промежуточный элемент.

При выборе пластинчатого конвейера следует уделять внимание всем преимуществам и недостаткам. Это связано с тем, что в некоторых случаях лучше провести установку ленточной конструкции. Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик.

Устройство цепных транспортеров

Назначение и конструкция цепных конвейеров предполагает их разделение на пластинчатые и скребковые. Пластинчатые конвейеры применяют для транспортирования материалов, нагретых до высокой температуры, большой массы и обладающих абразивными свойствами, а скребковые — для транспортирования сыпучих, зернистых и кусковых материалов. Cкребковsq конвейер состоит из шарнирно-пластинчатой цепи . К ней крепятся стальные скребки, предназначенные для транспортировки груза вдоль желоба. Ролики соединены с цепью и опираются на направляющие. Они необходимы для поддержания цепи. Привод питается от электродвигателя через редуктор и звёздочки.

Цепные транспортеры, которые устанавливают в горячих цехах, изготавливают из тугоплавкой стали, устанавливают термостойкий редуктор и электрооборудование. Есть возможность размещать материал сверху и снизу ветви (на крюках или магнитных подвесах).

Устройство скребкового конвейера представлено комплексом рабочих элементов, обеспечивающим необходимые рабочие характеристики транспортёра. Рассмотрим его основные элементы:

• Рештак (жёлоб). Этот элемент состоит из боковин и днища, на котором закреплены амортизирующие опоры. Желоба бывают штампованными или сварными. Также на рештаке установлено приспособление для колебаний днища.
• Став. Его конструкция собирается из рештаков, длина которых варьируется от 1 до 2,5 метров.
• Скребковая цепь конвейера. Деталь транспортёра служит для соединения скребков с приводом. Также Цепью принимается нагрузка от скребка.
• Скребки ─ пластины, прикреплённые к цепи и усиленные рёбрами жёсткости. Они транспортируют продукт, посредством передачи ему механического воздействия.
• Приводная станция представляет собой электрический двигатель и привод, передающий вращение. Привод состоит из шестерён или клиноременной передачи.

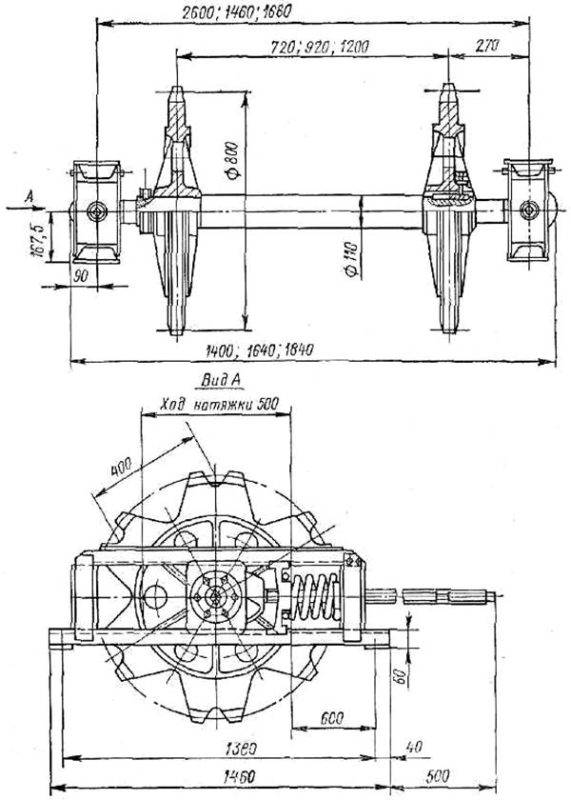

• Натяжная станция оснащена звёздочкой и состоит из автоматических нажимных пружин или ходового винта.
• Концевая головка также передаёт усилие на основной элемент агрегата.

В основном для изготовления комплектующих частей скребкового конвейера применяется нержавеющая сталь, так как этот материал устойчив и долговечен.

Типы цепных конвейеров

Варианты исполнения цепных транспортёров отличаются способом перемещения груза и тарой для этого процесса:

• скребковые (транспортировка сыпучих грузов);
• тележечные (секции для перемещения отдельных партий продукции);
• уборочные (для зернистых и мелкокусковых товаров);
• пластинчатые (горизонтальное перемещение и транспортировка под заданным углом или по сложной траектории).

Типы скребковых конвейеров

Встречаются различные типы скребковых конвейеров, поэтому их классифицируют по многим признакам. Основным признаком можно назвать назначение этого оборудования. Согласно назначению цепной транспортер может быть:

• подземным и использоваться на угольных и рудных шахтах.
• общего назначения и являться универсальным механизмом для работы в различных условиях
• специальным устройством. Такой вариант проектируется и монтируется в зависимости от эксплуатационных характеристик.

Проведём ещё одну классификацию: с учётом характера выполняемых функций:

1. Транспортировка (доставка). Единственная функция агрегатов этого типа ─ перемещение груза на требуемое расстояние.
2. Выемочные агрегаты.
3. Тормозные устройства для спуска гуля с большой высоты при определенном угле наклона.

Устанавливаемый привод также является важной характеристикой производительности и качества работы механизма, поэтому отметим варианты исполнения привода:

• электрический ─ наиболее распространённый вариант, характеризирующийся высокой эффективностью. Привод имеет небольшие габариты, что гораздо упрощает монтажные работы и последующее обслуживание. Но такой вариант перегревается при повышении нагрузки, поэтому есть необходимость укомплектовывать его предохранителями.
• пневматический. Его работа заключается в подаче сжатого воздуха под давлением, поэтому агрегат передаёт значительное усилие. Недостатком является потеря мощности при появлении дефектах магистрали подачи воздуха и возникновение шума во время его работы.
• гидравлический ─ это система, в которой жидкость перемещается под давлением и может передавать большое усилие.

По типу основного элемента ─ цепи, выделяются три возможных исполнения конвейера: с разборной, круглозвенной цепью и роликовтулочной цепью.

Область применения и устройство

На производственных линиях и в других условиях устанавливается конвейер пластинчатый. Устройство транспортера цепи для пластинчатых конвейеров, конструкция всего оборудования обуславливает следующую область применения:

1. Перемещение материала, представленного кусками самого различного происхождения.
2. Транспортировка тяжелых штучных грузов.
3. На момент транспортировки материалы также могут поддаваться различного рода обработке. Именно поэтому механизмы конвейерного типа сегодня получили весьма широкое распространение, так как для повышения производительности проводится многоэтапная обработка.
4. Сыпучие и другие материалы могут транспортироваться в горизонтальном и наклонном направлении.
5. Встречается механизм в самых различных производственных сооружениях. Примером можно назвать химическую, горнодобывающую, энергетическую и некоторые другие промышленности.

Принцип действия пластинчатого конвейера позволяет применять их для перемещения разных насыпных и навалочных грузов, абразивов. Довольно большое распространение получили замкнутые системы с замкнутым контуром. Чаще всего применяют конвейеры в металлургической промышленности, устанавливаются для транспортировки руды различного размера. В машиностроительной области часто проводится транспортировка горячих отливок, поковок, штамповок и многих других заготовок.

Также встречаются и специальные варианты исполнения, которые используются для транспортировки определенных грузов. Некоторые из них связаны с перенаправлением потока и многими другими задачами.

Особенности и преимущества

Прежде чем остановить свой выбор на определенной модели винтового конвейера, стоит проанализировать его рабочие параметры, которые имеют непосредственную связь с эффективностью агрегата.

1. Направление винта. Плоскость, в которой будет перемещаться сырье должна максимально соответствовать требованиям производственного процесса. Направление может быть горизонтальным или вертикальным.
2. Корпус. Он может иметь форму желоба или закрытой трубы. Во многом, от этой детали зависит способность устройства доставлять материалы на нужную высоту.
3. Длина. Она может быть совсем незначительной (всего несколько метров), а может достигать 40 м.
4. Производительность. Ее показатель зависит не только от мощности конкретной модели, но и от материала, который вы предполагаете перемещать.
5. Механизм. Исполнение устройства может быть как стационарным, так и мобильным. Во втором случае, конвейер устанавливается на колесную базу. Это позволяет перемещать его по цеху или транспортировать к месту погрузки сырья.

Безрельсовые транспортные машины

К безрельсовым транспортным машинам литейных цехов относятся электрокары, автокары и автопогрузчики.

Электрокары и автопогрузчики – наиболее распространенный вид безрельсового внутрицехового транспорта в современных литейных цехах, особенно массового производства.

Электрокар (рис. 16.27) приводится в движение одним или несколькими электродвигателями постоянного тока, получающими питание от аккумуляторных батарей. Аккумуляторные батареи – наиболее ответственная часть электрокара, их устанавливают обычно рядом с местом водителя. Электрокар прост в обслуживании и управлении, маневрен, безопасен в пожарном отношении. При его работе не выделяются отработанные газы, он не производит шума при движении, пуске и остановке в помещениях.

Электрокар обычно имеет подъемные платформы и грузовые подставки, поэтому для погрузки и разгрузки не требуется применения физической силы. Для зарядки аккумуляторных батарей электрокаров специально оборудуют зарядные станции. В целях безопасности тормозная система ходовой части электрокара выполнена таким образом, что при снятии ноги водителя с площадки управления электрокар мгновенно останавливается и обесточивается. Автокары по внешнему виду почти ничем не отличаются от электрокаров. Вместо электродвигателя и батарей питания автокар имеет обычный бензиновый двигатель.

Автокары выполняют в цехе ту же работу, что и электрокары, но менее распространены. Это объясняется прежде всего тем, что они создают шум во время работы, сложнее в управлении и обслуживании, а отработанные газы загрязняют атмосферу цеха. Для погрузки и перевозки крупногабаритных грузов как внутри цеха, так и для межцеховых перевозок используют автопогрузчики.

Автопогрузчик смонтирован на базе автошасси, но расстояние между его передними и задними колесами значительно меньше, чем у обычных автомобилей, что делает его весьма маневренным. Вместо кузова автопогрузчик снабжен двумя вертикальными колоннами-направляющими для движения по ним тяговой цепи с вилочными захватами или специальной платформой для захвата, подъема и транспортирования грузов.

Конвейеры прямые

Самое большое распространение получил вариант исполнения прямого типа. В продаже встречаются модели различной производительности. Среди особенностей отметим следующее:

1. В качестве основы применяется замкнутая лента.
2. Рабочая и холостая ветвь поддерживаются специальными роликами. За счет этого обеспечивается требуемая степень натяжения.
3. В качестве привода устанавливаются барабаны.

Встречаются модели, которые обладают производительностью 20 тысяч т/ч. При этом длина может достигать 10 км, что можно назвать весьма впечатляющим показателем. Эта конструкция универсального типа устанавливается во многих производственных помещениях.

Устройство и работа питателей.

Питатели пластинчатые.(рис.1)

ПП представляют собой устройства содержащие: замкнутую сварную опорную раму, выполненную из сортового проката. В передней, разгрузочной, и задней, загрузочной частях рамы установлены валы, передний, приводной и задний, натяжной, опирающиеся на роликовые подшипники, установленные в корпусах.

На консоли приводного вала закреплён шкив клиноремённой передачи, получающий вращающий момент через редуктор от электродвигателя. На внутренних частях валов закреплены звёздочки цепной передачи, на переднем валу, пара приводных звёздочек, на заднем валу, пара натяжных.

На цепях, с помощью блоков крепления, установлены несущие пластины, которые образуют рабочее полотно питателя, на котором перемещается материал, они воспринимают ударные нагрузки от крупногабаритных кусков материала, попадающего на полотно.

Работа ПП заключается в перемещении кусков материала, попадающего на полотно из бункера питателя, в сторону разгрузки. Это движения осуществляется с определённой скоростью, регулируемой числом оборотов электродвигателя привода, обеспечивающей перемещение определённого объёма и массы материала, подаваемого из питателя на переработку.

Напольно-рельсовый внутрицеховой транспорт

Для перемещения тяжелых грузов между пролетами на небольшие расстояния во многих литейных цехах применяют самоходные напольно-рельсовые тележки, которые могут быть неприводными и приводными. Неприводные тележки перемещаются по рельсам с помощью специальной лебедки и канатов. Тяговая лебедка с барабаном для намотки каната, как правило, расположена в приямке ниже уровня пола. У приводной (самоходной) тележки с электромеханическим приводом электродвигатель с редуктором находится на самой тележке, а питание к электродвигателю подается по специальному кабелю или через троллеи, встроенные в приямке между рельсами. Приямок обычно закрыт съемными плитами, а для токосъемника оставляется лишь узкая щель. Колея самоходных тележек обычно 1524 или 750 мм.

В новых цехах стараются избегать применения рельсового транспорта, так как он менее удобен, чем безрельсовый.

Преимущества и недостатки

На протяжении длительного периода применялись исключительно ленточные варианты исполнения. Пластинчатые устройства характеризуются довольно большим количество преимуществ и недостатков. К преимуществам можно отнести следующее:

1. Высокая степень приспособленности к транспортировке горячих, острокромочных, крупнокусковых и других грузов, которые могут стать причиной повреждения поверхности. Этот момент определил широкое распространение устройства в промышленности и многих других областях. Металлическая секционная лента выдерживает воздействие окружающей среды, при падении грунта или другого сыпучего грунта на поверхности не возникает дефектов.
2. Применение металла позволяет проводить транспортировку груза при высоких и низких температурах. Именно этот момент позволил применять конвейеры для транспортировки горячих заготовок в машиностроительной и другой промышленности.
3. Конструктивные особенности позволяют создавать пластинчатые конвейеры наклонного и другого типа. Большое распространение получили именно горизонтальные устройства, но могут устанавливаться и наклонные, которые позволяют поднимать груз на определенную высоту.
4. Высокая степень производительности также относится к основным преимуществом пластинчатого конвейера. Она достигается за счет установки электрического двигателя, редуктора и некоторых других механизмов.
5. Есть возможность использовать настил со специальными элементами крепления для транспортировки различных грузов. Примером можно назвать бортики, а также поперечные пластины.
6. Можно проводить загрузку непосредственно из бункера, за счет чего повышается эффективность.

Есть и несколько существенных недостатков, которые также должны учитываться. Примером можно назвать следующее:

Применение металла при производстве основных элементов определяет то, что вес конструкции существенно повышается. Именно поэтому приходится проводить установку механизма на специальном основании, которое будет рассчитано на высокую нагрузку

Кроме этого, уделяется внимание фиксации основания. Еще важным моментом можно назвать сложность в изготовлении

Это также определяет то, что процедура обслуживания требует существенных денежных вложений

Это также определяет то, что процедура обслуживания требует существенных денежных вложений

Некоторые детали нельзя найти в продаже, их изготовление проводится на заказ. Высокая стоимость ходовой части также связана с применение металла и других подобных материалов при изготовлении конструкции. Именно поэтому установка проводится в случае, когда требуются более высокие эксплуатационные характеристики. Невысокая скорость транспортировки. Это свойство одновременно можно назвать преимуществом и недостатком, так как существенно снижается показатель эффективности. Скорость перемещения снижается за счет снижения количества оборотов, для чего устанавливается редуктор. Он может снижать количество оборотов в несколько раз. Усложнение эксплуатации по причине установки большого количества шарнирных соединений. Подобные конструктивные элементы характеризуются относительно высокой сложностью. Слишком высокая нагрузка и эксплуатация без соответствующего обслуживания может привести к серьезным дефектам. За устройством нужно проводить постоянный уход и наблюдение, так как незначительные дефекты в течение длительного периода могут стать причиной выхода всего устройства из строя. Кроме этого, проводится периодическая проверка степени натяжения цепи, которая и отвечает за передачу усилия. Высокая сложность замены катков и других элементов. Именно поэтому обслуживание должен проводить исключительно специалист, который знает все особенности устройства. Из-за большой массы основных элементов возникает существенное сопротивление движению. Именно поэтому оказывается существенная нагрузка на электрический двигатель и промежуточный элемент.

При выборе пластинчатого конвейера следует уделять внимание всем преимуществам и недостаткам. Это связано с тем, что в некоторых случаях лучше провести установку ленточной конструкции. Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик.

Конвейеры с цепным тяговым органом

К конвейерам с цепным тяговым органом относятся

пластинчатые, скребко­вые и подвесные. Назначениецепей в этих конвейерах — передача движения от приводных звездочек грузонесущему органу.

Пластинчатые конвейеры

(рис. 1.2.) служат для перемещения тяжелых штуч­ных грузов, крупнокусковых материалов и особенно острокромчатых, а также грузов, нагретых до высокой температуры. В качестве несущего органа служит настил из лотков или пластин (металлических или деревянных), соединенных це­пью.

Производительность пластинчатых конвейеров 2000 т/ч, скорость тягового элемента до 1 м/с, ширина настила 400 — 1600 мм.

Рис. 1.2. Пластинчатый конвейер.

Пластинчатые конвейеры выполняются в основном как стационарные

устрой­ства и очень редко как передвижные.

Скребковый конвейер

(рис. 1.3) применяется для перемещения различных пы­левидных, зернистых и кусковых грузов. В этих конвейерах груз перемещается по неподвижному желобу при помощи скребков, закрепленных на движущейся цепи. Скребковые конвейеры часто применяют в качестве питателей в погрузочно-разгрузочных машинах.

Производительность скребковых конвейеров 50—350 т/ч, скорость 0,16—1 м/с, ширина скребков 200— 200 мм, высота 100—400 мм.

Рабочей ветвью скребкового конвейера могут быть как нижняя, так и верхняя ветви. Имеются конвейеры, у которых и нижняя, и верхняя ветви рабочие, пере­мещающиеся по самостоятельным желобам. Разновидность скребковых пред­ставляют конвейеры с погрузочными скребками, в которых желоб разделен на две части (одна для рабочей ветви, а другая для холостой). Груз заполняет сплошной массой все сечение рабочей ветви желоба или большую се часть.

На складах многоярусного хранения грузов промышленных предприятий на­ходят применение цепные подвесные конвейеры.

Определение производительности конвейеров.

Техническая производитель­ность пластинчатых конвейеров с плоской поверхностью настила с учетом за­полнения несущей поверхности по ширине, равной 0,85 В, (т/ч)

(1.3)

Техническая производительность скребкового конвейера (т/ч)

(1.4)

гдеВ

– ширина скребка, м;

h

– высота скребка, м;

–

коэффициент заполнения желоба (= 0,5-0,8, при легко сыпучих

мелких грузах принимают меньшие значения);

– скорость движения конвейера (скребка), м/с;

–

угол естественного откоса груза в движении, град;

– плотность груза, т/м3.

Производительностьнаклонных пластинчатых и скребковых конвейеров меньше горизонтальных и зависит от угла наклона.

Классификация конвейеров

Как ранее было отмечено, выделяют довольно большое количество различных устройств, предназначенных для транспортировки грузов. Классификация конвейеров в большинстве случаев проводится по конструктивным признаком. Наибольшее распространение получили следующие варианты исполнения:

1. Ленточные устройства встречаются чаще других по причине универсальности в применении и относительно невысокой стоимости. Их предназначение заключается в транспортировке кусковых и других материалов на достаточно большое расстояние. Ключевая особенность заключается в том, что рабочая поверхность представлена натянутой многослойной лентой, на которой и проводится размещение различных грузов. Сегодня эта группа по причине огромного количества положительных признаков встречается крайне часто, однако не считается универсальным вариантом.
2. Винтовые устройства основаны на принципе применения архимедового винта, зачастую устанавливаются для транспортировки сыпучих материалов на достаточно большое расстояние. Эта группа также подразделена на несколько классов, основной отличительный признак заключается в типе устанавливаемого шнека. Шнековый винтовой конвейер также весьма распространен по причине высокой эффективности и относительно невысокой стоимости.
3. Инерционная группа оборудования предназначена для перемещения сыпучих и в некоторых случаях штучных изделий на небольшое расстояние. При этом линия перемещения может быть исключительно горизонтальной или наклонной. Принцип действия заключается в создании вибрации, за счет которой легкие материалы смещают свое положение.
4. Пластинчатое устройство чаще всего устанавливается в производственных цехах, так как основная рабочая поверхность может выдерживать существенное воздействие, к примеру, высокую температуру. Предназначение заключается в транспортировке острых, раскаленных или абразивных деталей. Подобный автомобильный конвейер может преодолевать достаточно резкие уклоны, так как на поверхности часто создаются специальные ребра, обеспечивающие надежную фиксацию. Однако у подобного предложения есть один существенный недостаток – скорость перемещения слишком мала.
5. Скребковые конвейеры характеризуются тем, что перемещение материала обеспечивается за счет его волочения по специальному желобу. Подобный вариант исполнения большое распространение получил в горнодобывающей и обрабатывающей промышленности. Установка этого варианта исполнения не возможна в том случае, если при волочении изделие будет терять свой привлекательный вид. Достоинством можно назвать достаточно высокую эффективность в применении, но есть и существенный недостаток, который связан со сложностью конструкции и отсутствием возможности ее применения в случае транспортировки хрупких грузов.
6. Элеваторы являются отдельной группой конвейеров, предназначение которых заключается в непрерывной транспортировке грузов. Часто устройство применяется для вертикального перемещения материалов. Подобный ковшовой конвейер получил широкое распространение в сельском хозяйстве и горнодобывающей промышленности, является достаточно сложным устройством, требующим своевременного и профессионального обслуживания.

Приведенная выше информация указывает на то, что существует просто огромное количество различных вариантов исполнения конвейеров, выбор проводится в зависимости от области применения и других моментов.

Недостатки ленточных конвейеров

Стоит сказать о том, что есть и существенные недостатки, ограничивающие сферу применения транспортирующих устройств такого типа. Основной минус – высокая цена ленты и роликов. В большинстве случаев тяговый и грузонесущий орган обходится примерно в 30% от общей стоимости установки, что немало. Хотя тут многое зависит от назначения, а также технических характеристик (материал, количество слоев и т.п.). Еще один недостаток заключается в том, что барабан ленточного конвейера движет ленту при помощи трения. Это ограничивает угол подъема, поэтому он не может превышать 20 градусов. Помимо этого, достаточно проблематично перемещать пылевидные грузы, которые в процессе движения могут частично улетучиваться и рассыпаться. Затруднительно работать и при слишком низких температурах, как и при слишком высоких. Термической воздействие изменят характеристики гибкой ленты, а также приводит к разрушению.
