Качественная высококачественная сталь — Большая Энциклопедия Нефти и Газа, статья, страница 1
Качественная высококачественная сталь
Качественные и высококачественные стали отличаются от обыкновенных сталей более низким содержанием вредных примесей ( серы, фосфора, кислорода), более узкими пределами по содержанию углерода, а легированные стали содержат, кроме того, легирующие элементы, например хром, никель, вольфрам, присутствие которых в определенных сочетаниях улучшает структуру и повышает физико-химические свойства.
Современная качественная и высококачественная сталь содержит небольшое количество элементов, образующих неметаллические включения ( Ог, N2, P. S), поэтому последних в таких сталях образуется немного.
Качественную и высококачественную сталь получают в роторных конверторах продувкой кислородом обычных чугунов или чугунов с высоким содержанием фосфора. Роторный конвертор представляет собой цилиндрический агрегат длиной 14 — 15 м, вращающийся вокруг горизонтальной оси со скоростью 0 1 — 0 5 об / мин. Благодаря перемешиванию металла при вращении достигается удаление фосфора и получение высококачественного металла.
Для инструментальных качественных и высококачественных сталей применяют одинаковые режимы горячей механической, термической и химико-термической обработки, так как они почти не отличаются по содержанию остальных элементов.
В качественных и высококачественных сталях гарантируемыми характеристиками являются одновременно как химический состав, так и механические свойства, но, кроме того, к ним предъявляются дополнительные требования, обеспечивающие важнейшие качественные характеристики стали, не обязательные для стали обыкновенного и повышенного качества.
При выплавке качественных и высококачественных сталей в некоторых случаях различные периоды плавки стали осуществляются в двух сталеплавильных агрегатах различного типа. Например, окисление примесей чугуна производят в кислом конверторе, затем сталь выпускают в ковш, перевозят и заливают в мартеновскую печь, в которой производят рафинирование, доводку и раскисление стали.
Для большинства марок машиностроительной конструкционной качественной и высококачественной стали принято обозначение из сочетания цифр и букв.
Для большинства марок конструкционной качественной и высококачественной стали ГОСТ принято обозначение из сочетания цифр и букв. Цифры, помещенные с левой стороны букв, означают среднее содержание углерода в сотых долях процента, буквы означают налет-чие соответствующего элемента в стали, а именно: Г — марганец, С — кремний, X — хром, Н — никель, М — молибден, В — вольфрам, Ф — ванадий, Ю — алюминий, Т — титан и К — кобальт.
При этом развертывание производства качественных и высококачественных сталей имеет особое значение в связи с громадным ростом автотракторной промышленности и других отраслей машиностроения.
В кислых мартеновских печах выплавляют только качественные и высококачественные стали. Высокое качество кислой стали обусловливается низким содержанием газов и неметаллических включений.
Конструкционная сталь относится к группе качественной и высококачественной стали. Она насчитывает наибольшее число, марок и является одной из наиболее многочисленных групп стали, которые принято подразделять на несколько типов: углеро-дитую качественную, легированную качественную, легированную высококачественную, шарикоподшипниковую, автоматную, рес-сорно-пружинную ( качественную и высококачественную) стали.
Трубы высокого давления необходимо изготовлять из качественной и высококачественной стали, выплавляемой в мартеновских или электрических печах, с обязательным осуществлением плавочного контроля.
Из многих изготовляемых сталей для аппаратуры высокого давления применяют качественную и высококачественную сталь, выплавляемую в электрических или мартеновских печах. Предпочтение следует отдавать спокойной стали, так как газовые включения кипящей стали отражаются на ее механических свойствах, в особенности на пределе ползучести.
Контролю химического состава подвергается любая сталь; контролю по микроструктуре-только некоторые качественные и высококачественные стали, исходная структура которых может оказать значительное влияние на качество термической обработки. Это стали, предназначенные для холодной штамповки, инструментальные стали, шарикоподшипниковая сталь и некоторые другие.
Страницы: 1 2 3
www.ngpedia.ru
Разновидности стали
Как уже говорилось ранее, основными составляющими стали являются железо и углерод. Отсюда исходит то, что сплав бывает легированным, низколегированным и углеродистым.
Качество стали напрямую зависит от процентного соотношения углерода к железу. Чем меньше углерода присутствует в сплаве, тем он мягче, эластичнее и более пригоден для изготовления деталей по технологии холодной или горячей прокатки. Такой сплав используется исключительно для изготовления несложных механизмов, которые не должны выдерживать большой вес объемной конструкции.
Сталь, в которой присутствует углерод свыше 0,55%, называется твердой. Она применяется в строительной отрасли в качестве фундаментальной поддержки, крепежных изделий и многое другое. Она превосходно обрабатывается и шлифуется, при этом совершенно не деформируясь. Из нее изготавливают элементы, которые способны выдержать серьезную нагрузку, при этом, не теряя исходный эксплуатационный срок. К примеру, зубчатые колеса, ходовые валы. Иными словами, изделия из твердой стали должны иметь укрепленную поверхность, а также высокий коэффициент износоустойчивости.
К примеру, в машиностроительной индустрии, распространенной разновидностью стали является легированная хромистая. Ее характерные свойства – повышенная прочность и выдержка любой температуры. Сплав практически не поддается свариванию, поэтому объединить два элемента из легированной хромистой стали можно лишь после подогрева, а также термообработки. Сталь маркировки 40X – идеальный пример. Она устойчива к любым видам внешнего механического воздействия. Благодаря внешнему антикоррозийному покрытию практически не поддается влиянию ржавчины. Используется для изготовления валов, небольших оправ, втулок для крепления металлопрокатной продукции и т.д.
Влияние углерода и легирующих элементов на свойства стали
Стали промышленного производства являются сложными по химическому составу сплавами железа и углерода. Кроме этих основных элементов, а также легирующих компонентов в легированных сталях, материал содержит постоянные и случайные примеси. От процентного содержания этих компонентов и зависят основные характеристики стали.
В нашем прайс-листе Вы можете ознакомиться с актуальной стоимостью арматуры в Санкт-Петербурге и Ленинградской области.
Определяющее влияние на свойства стали оказывает углерод. После отжига структура этого материала состоит из феррита и цементита, содержание которого увеличивается пропорционально росту концентрации углерода. Феррит является малопрочной и пластичной структурой, а цементит – твердой и хрупкой. Поэтому повышение содержания углерода приводит к увеличению твердости и прочности и снижению пластичности и вязкости. Углерод меняет технологические характеристики стали: обрабатываемость давлением и резанием, свариваемость. Увеличение концентрации углерода приводит к ухудшению обрабатываемости резанием из-за упрочнения и снижения теплопроводности. Отделение стружки от стали с высокой прочностью повышает количество выделяемой теплоты, что провоцирует уменьшение стойкости инструмента. Но низкоуглеродистые стали с малой вязкостью также обрабатываются плохо, так как образуется с трудом удаляемая стружка.
Наилучшую обрабатываемость резанием имеют стали с содержанием углерода 0,3-0,4%.
Увеличение концентрации углерода приводит к снижению способности стали к деформации в горячем и холодном состояниях. Для стали, предназначенной для сложной холодной штамповки, количество углерода ограничено 0,1%.
Хорошей свариваемостью обладают низкоуглеродистые стали. Для сварки средне- и высокоуглеродистых сталей используют подогрев, медленное охлаждение и прочие технологические операции, предотвращающие появление холодных и горячих трещин.
Читать также: 6В75 широкоуниверсальный фрезерный станок
Для получения высоких прочностных свойств количество легирующих компонентов должно быть рациональным. Избыток легирования, исключая введение никеля, приводит к снижению запаса вязкости и провокации хрупкого разрушения.
- Хром – недефицитный легирующий компонент, оказывает позитивное воздействие на механические свойства стали при его содержании до 2%.
- Никель – наиболее ценная и дефицитная легирующая добавка, вводимая в концентрации 1-5%. Он наиболее эффективно снижает порог хладноломкости и способствует увеличению температурного запаса вязкости.
- Марганец, как более дешёвый компонент, часто используют в качестве заменителя никеля. Увеличивает предел текучести, но может сделать сталь чувствительной к перегреву.
- Молибден и вольфрам – дорогие и дефицитные элементы, применяемые для повышения теплостойкости быстрорежущих сталей.
Виды и марки стали
Сталь – это сплав железа и углерода с другими элементами, содержание углерода в нём не более 2,14%.

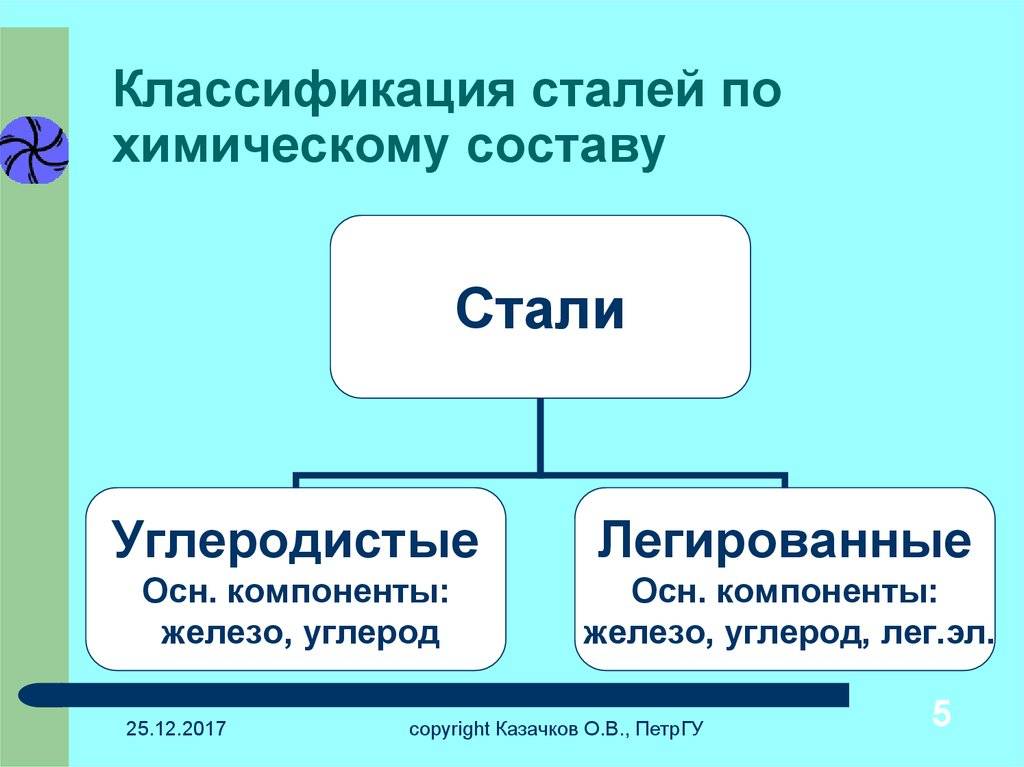

Наиболее общая характеристика – по химическому составу сталь различают:
- углеродистую сталь (Fe – железо, C – углерод, Mn – марганец, Si — кремний, S – сера, P – фосфор). По содержанию углерода делится на низкоуглеродистую, среднеуглеродистую и высокоуглеродистую. Углеродистая сталь предназначена для статически нагруженного инструмента.
- легированную сталь – добавляются легирующие элементы: азот, бор, алюминий, углерод, фосфор, кобальт, кремний, ванадий, медь, молибден, марганец, титан, цирконий, хром, вольфрам, никель, ниобий.
По способу производства и содержанию примесей сталь различается:
- сталь обыкновенного качества ( углерода менее 0,6%) – соответствует ГОСТ 14637, ГОСТ 380-94. Ст0, Ст1, Ст2, Ст3, Ст4, Ст5,Ст6. Буквы «Ст» обозначают сталь обыкновенного качества, цифры указывают на номер маркировки в зависимости от механических свойств. Является наиболее дешёвой сталью, но уступает по другим качествам.
- качественная сталь ( углеродистая или легированная ) – ГОСТ 1577, содержание углерода обозначается в сотых долях % – 08, 10, 25, 40, дополнительно может указываться степень раскисления и характер затвердевания. Качественная углеродистая сталь обладает высокой пластичностью и повышенной свариваемостью.
Низкоуглеродистые качественные конструкционные стали характеризуются невысокой прочностью и высокой пластичностью. Из листового проката стали 08, 10, 08кп изготавливают детали для холодной штамповки. Из сталей 15, 20 делают болты, винты, гайки, оси, крюки,шпильки и другие детали неответственного назначения.
Среднеуглеродистые качественные стали (ст 30, 35, 40, 45, 50, 55) используют после нормализации и поверхностной закалки для изготовления таких деталей, которые обладают высокой прочностью и вязкостью сердцевины (оси, винты, втулки и т. д.)
Стали 60 — стали 85 обладают высокой прочностью, износостойкостью, упругими свойствами. Из них изготавливают крановые колёса, прокатные валки, клапаны компрессоров, пружины, рессоры и т.д.
высококачественная — сложный химический состав с пониженным содержанием фосфора и серы — по ГОСТу 19281.
Также сталь делится по применению:
- строительная сталь — углеродистая обыкновенного качества. Обладает отличной свариваемостью. Цифра обозначает условный номер состава стали по ГОСТу. Чем больше условный номер, тем больше содержание углерода, тем выше прочность стали и ниже пластичность.
- конструкционная сталь — ГОСТ 1050
Углеродистые качественные конструкционные стали используются в машиностроении, для сварных, болтовых конструкций, для кровельных работ, для изготовления рельсов, железнодорожных колёс, валов, шестерен и других деталей грузоподъёмников.Ц ифры в маркировке означают содержание углерода в десятых долях процента.
Конструкционные легированные стали используют для гусениц тракторов, изготовления пружин, рессор, осей, валов, автомобильных деталей, деталей турбин и др.
- инструментальная сталь — применяется для режущего инструмента, быстрорежущая сталь для холодного и горячего деформирования материла, для измерительных инструментов, на производство молотков, долот, стамесок, резцов, свёрлов, напильников, бритв, рашпилей.
- легированная сталь — универсальная сталь, содержащая специальную примесь. Содержание кремния более 0,5%, марганца более 1%. ГОСТ 19281-89. Если содержание легирующего элемента превышает 1 – 1,5%, то оно указывается цифрой после соответствующей буквы.
низколегированная сталь — где легирующих элементов до 2,5% (09Г2С, 10ХСНД, 18ХГТ). Низколегированную сталь можно использовать в условиях крайнего севера, от -70 град С
Низколегированную сталь отличает большая прочность за счёт более высокого предела текучести,что важно для ответственных конструкций.
среднелегированная (2,5 -10%),
высоколегированная (от 10 до 50%)
сталь особого назначения — сталь с особыми физическими свойствами. Она применяется в электротехничсеской промышленности и точном судостроении.
На свариваемость стали влияет степень её раскисления. По степени раскисления сталь классифицируется:
- спокойная сталь (ст3сп) — полностью раскисляется с минимальным содержанием шлаком и неметаллических примесей,
- полуспокойная сталь (ст3пс) — по характеристикам качества схожа со спокойной сталью,
- кипящая сталь (08кп) — неокисленная сталь с высоким содержанием неметаллических примесей.
В зависимости от нормируемых характеристик, сталь подразделяют на категории: 1, 2, 3, 4, 5. Категории обозначают химический состав, механические свойства при растяжении, ударную вязкость).
Классификация сталей по физическим, химическим и технологическим признакам
По физическим свойствам в классификации (стандарт EN 10027) выделяют группы сталей:
– с особыми физическими свойствами (электропроводностью, коэффициентом линейного расширения и др.);
– с особыми магнитными свойствами (магнитной проницаемостью).
Классификация сталей по механическим свойствам:
– прочности (например, Rm 500 H/мм2, 500 ≤ Rm 700 H/мм2, Rm ≥ 700 H/мм2);
– пределу текучести (например, Rе = 235, 275…или Rе 360, Rе 380 H/мм2);
– относительному удлинению (например, δ≥15, 25 или 35 %);
– ударной вязкости (например, работа удара 27, 40 или 60 Дж при +20, 0, -20, -40, -60°С);
– другим характеристикам.
По химическим признакам стали классифицируют на:
– стойкие против химической коррозии (при нормальной температуре – нержавеющие стали; при высокой температуре – жаростойкие стали);
– стойкие против электрохимической коррозии (стали для работы при нормальной, повышенной или высокой температуре, стойкие против МКК).
Технологические классификационные признаки:
– способ получения стали (кипящие, полуспокойные, спокойные стали);
– термическая и термомеханическая обработка (прокаливаемость, отжиг, нормализация, закалка с отпуском, наклеп, холодная прокатка, горячая обработка давлением и др.);
– способность сталей к обработке давлением (например, штампуемость), резанием, литью и др.;
– свариваемость (по критерию Сэкв , содержанию ферритной фазы в аустенитных сталях и др.).

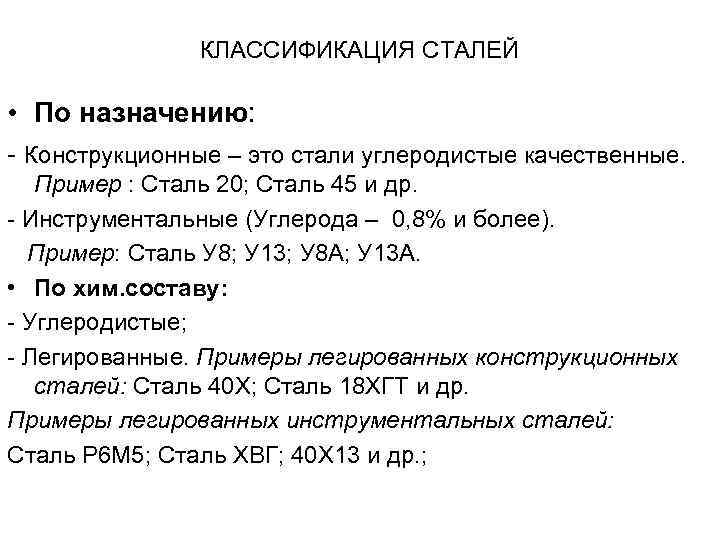

Классификация сталей по назначению:
При классификации сталей по назначению в одной группе могут оказаться стали различной системы легирования и различных классов качества.
Нелегированные стали классифицируют по назначению на следующие группы:
– конструкционные общего назначения;
– строительные общего назначения;
– для сосудов, работающих под давлением;
– трубные;
– машиностроительные;
– судостроительные;
– автоматные (с повышенным содержанием P и S);
– арматурные;
– рельсовые;
– холодно- и горячекатаные для холодной обработки;
– инструментальные;
– электротехнические.
Легированные стали по назначению классифицируют на:
– строительные;
– машиностроительные;
– судостроительные;
– для сосудов, работающих под давлением;
– для трубопроводов;
– для атомных реакторов;
– для криогенной техники;
– для подшипников;
– нержавеющие стали;
– жаростойкие стали;
– жаропрочные;
– теплостойкие;
– инструментальные;
– быстрорежущие;
– с особыми физическими свойствами.
Классификация сталей по химическому составу

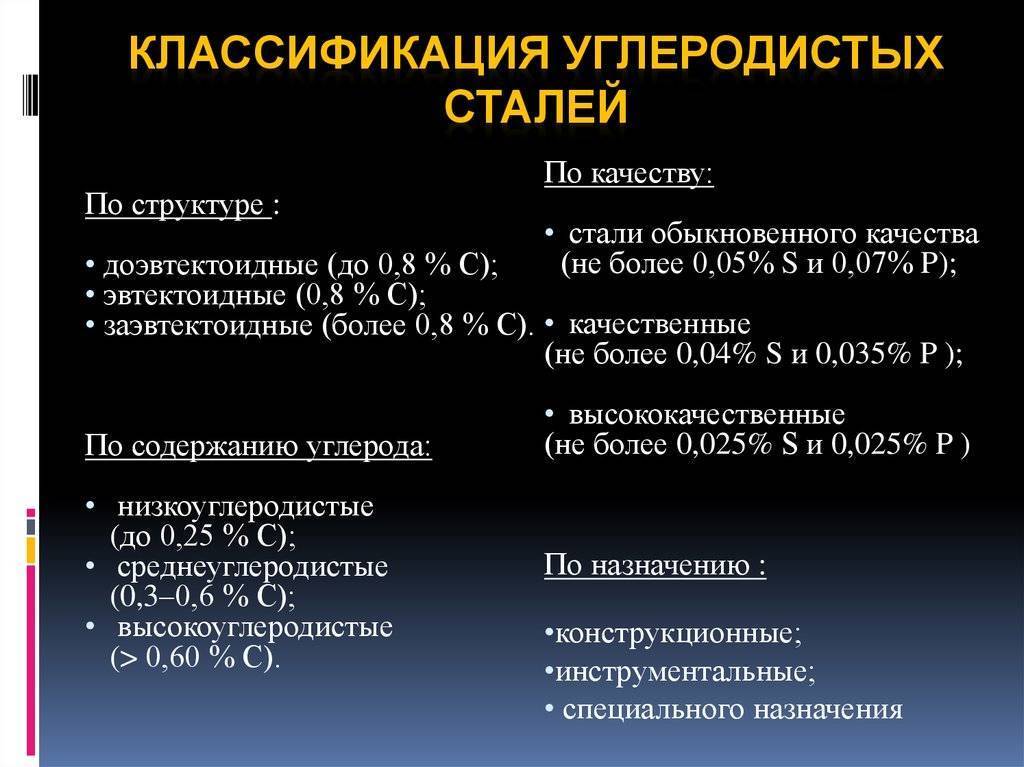

По химическому составу углеродистые стали делят в зависимости от содержания углерода на следующие группы:
| № п/п | Классификация сталей по химическому составу: |
| 1 | малоуглеродистые — менее 0,3 % С |
| 2 | среднеуглеродистые- более 0,3-0,7 % С. |
| 3 | высокоуглеродистые — более 0,7%С. |
Для улучшеиия технологических свойств стали легируют. Легированной называется сталь, в которой, кроме обычных примесей, содержатся специально вводимые в определенных сочетаниях легирующие элементы (Cr, Ni, Мо, Wо, V, Аl, В, Ті и др.), а также Мn и Ѕі в количествах, превышающих их обычное содержание как технологических примесей (1% и выше). Как правило, лучшие свойства обеспечивает комплексное легирование.
В легированных сталях их классификация по химическому составу определяется суммарным процентом содержания легирующих элементов:
Марки стали
Несмотря на то, что сталь однозначно признаётся самым востребованным сплавом железа, единая система маркировки её видов по настоящее время не сложилась. Наиболее проста и популярна буквенно-численная маркировка.
Качественные углеродистые стали маркируют с использованием литеры «У» и двузначным числовым значением (в сотых %) уровня углерода в их составе (У11).В марке обычных углеродистых сталей за буквой следует число, указывающее на количество углерода в десятых % — У8.
Литеры используются и в маркировке легированных сталей. Они указывают на основной элемент, применяемый для легирования. Идущая следом цифра показывает концентрацию данного элемента в составе стали. Перед литерой ставят цифру, соответствующую доле углерода в металле в сотых %.
Например, стоящая в конце марки высококачественного сплава буква «А» указывает на его качество. Эта же литера в середине марки уведомляет об основном элементе легирования, в данном случае им является азот. Литера в начале марки сообщает о том, что это автоматная сталь.
Литера «Ш» в конце маркировки, прописанная через дефис, говорит о том, что это особовысококачественный сплав. Качественные стали, не имеют в маркировке литер «А» и «Ш». Кроме того, существует дополнительная маркировка, указывающая на особые характеристики сталей. Так, например, магнитные сплавы отмечают литерой «Е», а электротехнические — «Э».
Буквенно-числовая маркировка, пожалуй, одна из самых простых и понятных для потребителя. Другие, более сложные, доступны только для специалистов.
Оценить статью и поделиться ссылкой:
Особенности легированных сплавов
Наряду с углеродистыми качественными сталями, для конструкций в строительстве, а также для деталей машиностроения и приборостроения применяют легированную сталь. Легирование металла (обогащение основного состава полезными добавками) наделяет готовые изделия рядом специальных свойств, улучшает технологические, прочностные, физико-химические качества.
Добавки в виде марганца, никеля, хрома вводят по одному элементу или группой. В зависимости от процентного содержания дополнительных компонентов выделяют три группы сталей:
- до 2,5-5 % примесей – материал низколегированный;
- до 10 % добавок – металл среднелегированный;
- свыше 10 % примесей – высоколегированный прокат.
Маркировка легирующих сталей конструкционного типа имеет сложную структуру:
- начинается с двух цифр, обозначающий процентный состав углерода;
- русской буквой прописывают конкретный элемент легирования;
- следующая за буквой цифра указывает процентное содержание этой присадки;
- завершающая буква «А» сообщает, что сталь высококачественная.
Преимущества добавок
Основная задача легирующих компонентов – повысить прокаливаемость сплава, около 90 % которого приходится на феррит, представляющий собой конгломерат углерода с легирующими элементами в твердом виде. После добавления легирующих включений к ферритовой основе происходит их растворение, способствующее уплотнению феррита. Процесс легирования позволяет существенно улучшить качество итогового сплава:
- повысить прочность, не подвергая изделия термической обработке;
- усилить твердость, ударную вязкость, уровень прокаливаемости;
- обогатить особыми свойствами (жаропрочность, стойкость к коррозии).
Разные виды добавок улучшают определенные показатели конструкционной стали. Введение никеля способствует повышению ударной вязкости, а в содружестве с хромом обеспечивает способность к глубокому прокаливанию. Подобное сочетание примесей гарантирует равномерное улучшение свойств конгломерата по всей площади сечения.
Недостатки
К недостаткам хромоникелевого улучшения можно отнести вероятность хрупкости после отпускного процесса. Недостаток устраняют путем введения молибдена (0,2-0,4 %). Область применения легированного материала этого вида – крупные цементируемые изделия (валы, шестерни, шатуны) улучшенной прочности, износостойкости, пластичности. Для существенного усиления этих свойств молибден заменяют присадкой вольфрама, которая устраняет также отпускную хрупкость.
Появление тонких нитеобразных дефектов (волосовины) связано со скоплением неметаллических примесей, представляющих собой продукты раскисления. Их направленность отражает текучесть металла под действием давления во время горячей обработки. Преимущественный состав волосовин – силикатные включения.
Изделия из легированных сплавов малоуглеродистого вида часто страдают от межкристаллических трещин. Причина образующихся дефектов связана усадкой, их расположение обычно совпадает с осью слитка. На поверхность трещины не выходят в отличие от волосовин, с целью их устранения поверхность заготовки подвергают зачистке. Для защиты от появления дефектов, ухудшающих качество металла, разработан ряд специальных мероприятий.
- Стали и сплавы. Марочник. Справ. изд./ В. Г. Сорокин и др. Науч. С77. В. Г. Сорокин, М. А. Гервасьев — М.: «Интермет Инжиниринг», 2001
- Статья в Википедии
- Лахтин Ю. М. Основы металловедения. — М.: Металлургия, 1988.
- Degarmo, E. Paul; Black, J T.; Kohser, Ronald A. (2003), Materials and Processes in Manufacturing (9th ed.), Wiley
Другие параметры классификации
Еще одним параметром, по которому классифицируют углеродистые сплавы, является степень их очищения от вредных примесей. Лучшими механическими характеристиками (но и более высокой стоимостью) отличаются стали, в составе которых присутствует минимальное количество серы и фосфора. Данный параметр стал основанием для классификации углеродистых сталей, в соответствии с которой выделяют сплавы:
- обыкновенного качества (В);
- качественные (Б);
- повышенного качества (А).
Общие принципы классификации сталей
Стали первой категории (их химический состав не уточняется производителем) выбирают, основываясь только на их механических характеристиках. Такие стали отличаются минимальной стоимостью. Их не подвергают ни термообработке, ни обработке давлением. Для качественных сталей производитель оговаривает химический состав, а для сплавов повышенного качества – и механические свойства
Что важно, изделия из сплавов первых двух категорий (Б и В) можно подвергать термообработке и горячей пластической деформации
Существует классификация углеродистых сплавов и по их основному назначению. Так, различают конструкционные стали, из которых производят детали различного назначения, и инструментальные, используемые в полном соответствии с их названием – для изготовления различного инструмента. Инструментальные сплавы, если сравнивать их с конструкционными, отличаются повышенной твердостью и прочностью.
Содержание основных элементов в инструментальных сталях
В маркировке углеродистой стали можно встретить обозначения «сп», «пс» и «кп», которые указывают на степень ее раскисления. Это еще один параметр классификации таких сплавов. Буквами «сп» в маркировке обозначаются спокойные сплавы, в составе которых может содержаться до 0,12% кремния. Они характеризуются хорошей ударной вязкостью даже при низких температурах и отличаются высокой однородностью структуры и химического состава. Есть у таких углеродистых сталей и минусы, наиболее значимые из которых заключаются в том, что поверхность изделий из них менее качественная, чем у кипящих сталей, а после выполнения сварочных работ характеристики деталей из них значительно ухудшаются.
Полуспокойные сплавы (обозначаются буквами «пс» в маркировке), в которых кремний может содержаться в пределах 0,07–0,12%, характеризуются равномерным распределением примесей в своем составе. Этим обеспечивается постоянство характеристик изделий из них.
Характеристики распространенных полуспокойных сталей
В кипящих углеродистых сталях, содержащих не более 0,07% кремния, процесс раскисления полностью не завершен, что становится причиной неоднородности их структуры. Между тем их выделяет ряд достоинств, к наиболее значимым из которых следует отнести:
- невысокую стоимость, что объясняется незначительным содержанием специальных добавок;
- высокую пластичность;
- хорошую свариваемость и обрабатываемость при помощи методов пластической деформации.
Преимущества и недостатки
Стали сочетают большую жёсткость с высокой прочностью. На эти характеристики можно влиять в большом диапазоне с помощью варьирования концентрации углерода, легирующих добавок и технологических процессов (химико-термической и термической обработки).
К основным достоинствам стали можно отнести следующие характеристики:
- высокая твёрдость и прочность;
- множество различных свойств, которые обуславливаются разным составом и способами обрабатывания;
- упругость и вязкость;
- очень высокая износоустойчивость;
- большое распространение сырья и выгодный с экономической точки зрения способ изготовления, что приводит к невысокой цене сплавов.
У стали и продукции, изготовленной из нее, имеются и недостатки. Их меньше, чем достоинств, но все же знать о них необходимо:
- отсутствие временной устойчивости к коррозии (за исключением нержавейки);
- способность накапливать электрическую энергию;
- большой вес;
- многоэтапность изготовления обыкновенных изделий.
