Как выкрутить шпильку ГБЦ: особенности, способы, замена шпилек

Как выкрутить сломанную шпильку: нестандартное решение

Этот способ предлагают специалисты в тех случаях, когда вы уже перепробовали несколько радикальных вариантов

Химический способ – это нестандартное решение сложившейся проблемы, но обратить на него внимание стоит

Для выкручивания остатков шпильки после его разлома или коррозии вам понадобится лимонная кислота, сверла, термометр. Также подготовьте капельницу или сделайте самодельную, воздушный ТЭН больше 1 кВт.

Изначально нужно обозначить центр сломанной шпильки. По углублению шпильки просверливаем отверстие. Затем берем сверло больше диаметра и утолщаем его. Чтобы минимизировать риски поломки сверла, нужно сделать проходы с увеличением. Делаем все постепенно, без резкого перехода на сверла широкой окружности. Задача – насколько это реально высверлить шпильку. На месте сверления шпильки должна остаться только резьба.

Во время работы контролируйте направление сверла. Главное, не зацепить сам блок. По окончанию высверливания, когда вам удалось добиться поставленной цели, можно переходить к приготовлению кислотного раствора. Разбавленную теплой водой лимонную кислоту нужно залить в просверленное отверстие. Поскольку через время жидкости станет меньше, что объясняется испарением воды, нужно будет подливать кислоту. Удобно использовать капельницу. Это позволит поддерживать нужный уровень жидкости. Резьба должна всегда быть заполнена водой.

Параллельно с капельным окислением нагревают блок. Это осуществляется путем прикладывания ТЭН. Подсоединяется он через терморегулятор. Придерживаемся температурного режима 80 градусов. Для защиты цилиндров используйте бумагу. Обязательно пропитайте ее маслом. Это отличный способ защитить цилиндры от воздействия лимонной кислоты.

Помните, что лимонная кислота через время может терять свои свойства. Для поддержания реакции периодически меняйте жидкость в отверстии. Это неплохой и действительно рабочий способ, как выкрутить сломанную шпильку самостоятельно. Сколько времени понадобится для достижения цели, сложно обозначить. Все зависит от причины облома, состояния, размера шпильки, ее расположения.

Пошаговая инструкция по выкручиванию болта

Представленные ниже методики помогут решить проблему выкручивания крепежей при различном характере повреждений.

С испорченными гранями

Опыт специалистов подскажет, как откручивать болты с сорванными гранями. Для этого используют сразу несколько эффективных методов. На скорость работы влияет месторасположение крепежа, наличие необходимых инструментов и доступность метиза. Рекомендуется применять каждый из следующих методов по очереди до полного демонтажа поврежденного метиза:

Задействование острого зубила. Такой способ применим только в том случае, когда сломался большой болт. Весомым аргументом будет доступ к крепежу. Чтобы удалить деталь со сломанной гранью, понадобится зубило и молоток. К головке болта по касательной нужно приложить зубило и наносить по нему удары молотком. Этот подход можно назвать наиболее простым. Но такие действия подойдут далеко не во всех случаях.
Более эффективным является способ применения переставного ключа. Если к метизу есть свободный доступ, универсальный ключ с большой вероятностью сможет сорвать элемент с места. Принцип действия заключается в использовании специальных насечек, которые располагаются на рабочей поверхности. Ключ надежно зажимает головку и позволяет откручивать болтики наименьшего размера. Обязательное условие – переставной ключ должен быть новым.
Накидной ключ также может оказаться необходимым приспособлением. Головки для откручивания болтов с сорванными гранями довольно часто справляются с самыми сложными случаями. Профиль ключа должен состоять из 12 граней, а внутри – гнездо звездочка. Головка должна быть на один размер меньше болта. Деталь аккуратно надевают на крепеж при помощи молотка и начинают выкручивание метиза.
Ножовка по металлу. Приспособление позволяет пропилить углубление для дальнейшего откручивания метиза плоской отверткой. При этом глубина должна быть на 25% меньше высоты головки метиза.
С помощью болгарки или напильника можно сделать новые грани под меньший размер ключа. Располагая рожковым ключом, можно сделать всего 2 грани параллельные друг другу.
Запасной вариант – воспользоваться сварочным аппаратом. В этом случае к болту нужно приварить дополнительную гайку.

Повреждение резьбы

Распространенной проблемой является повреждение резьбы. В результате болт прокручивается в посадочном месте и не извлекается наружу. Существует проверенный способ, как можно выкрутить болт с сорванной резьбой. С помощью плоской отвертки необходимо поднять крепеж. Для этого отвертку помещают между головкой метиза и основанием, после чего крепежный элемент с усилием поднимают вверх. Затем нужно начать откручивание до момента полного извлечения из посадочного места.

Специалисты также рекомендуют толкать крепеж с обратной стороны при условии, что отверстие сквозного образца. Если нет возможности демонтировать гайку по причине сорванной резьбы, данное место срезают болгаркой.

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Плоская отвертка и молоток

Доступный метод, эффективный в том случае, если излом произошел выше резьбы и поверхность имеет неровный край. Тогда для извлечения понадобится простой набор инструментов, который найдется в любом гараже.

Очищенную поверхность внимательно изучаем и находим самый большой выступ на площади излома. Плоскую отвертку размещаем под углом, упирая в выбранное место. Для более надежной опоры можно воспользоваться керном, с помощью которого неровность углубляется. После этого несильными ударами аккуратно пытаемся провернуть резьбу. Если сразу сделать этого не получится, силу нужно постепенно увеличивать.

Однако стоит относиться крайне осторожно к этому методу, так как, во-первых, поверхность должна быть достаточно доступной для работы молотка. А во-вторых, нужно аккуратно рассчитывать силу удара, чтобы исключить момент повреждения соседних деталей

Болт обломился заподлицо с поверхностью детали или глубже

По словам специалистов, такая поломка является наиболее сложной. Проблема заключается в том, что не всегда можно определить границы окружности сломанного метиза. Поэтому перед тем, как приступить к выкручиванию болта, нужно зачистить то место, где он находится. Только так можно определить, где находится край метиза и не повредить резьбу детали при его выкручивании.

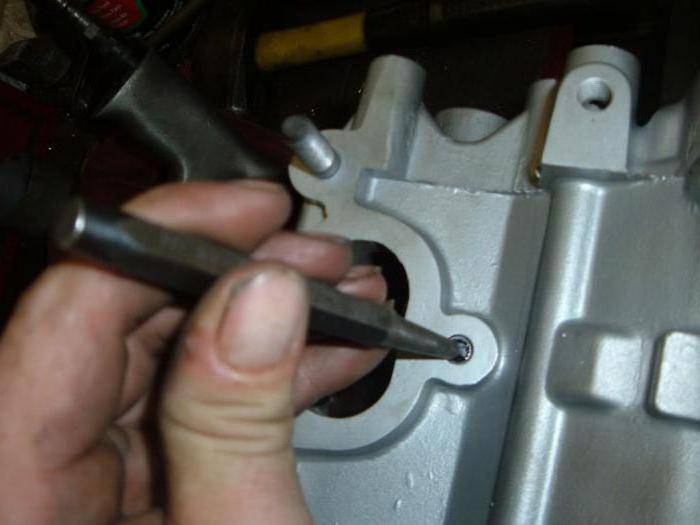

Керно – это инструмент, который должен быть в любой мастерской или гараже ФОТО: fine-tools.com

Когда границы определены, нужно отметить центр обломанного болта и при помощи специального инструмента (кернера), выбить углубление. Это необходимо для того, чтобы начать сверление. В противном случае, сверло будет «плавать», и засверлиться ровно по центру не удастся. Те же действия производятся в случае обламывания болта глубже верхнего уровня детали.

В теории, сверло должно пройти вдоль болта ровно по центру ФОТО. yandex.ua

Далее, ровно по центру необходимо просверлить отверстие, диаметром меньше, чем у метиза. Оно должно идти как можно ровнее вдоль оси болта. Когда эта работа выполнена, можно приступить непосредственно к выкручиванию. Для этого используют метчик с обратной резьбой, который вкручивается в просверленное отверстие против часовой стрелки до упора, после чего вращение в том же направлении продолжается. Остатки болта должны выкрутиться.

Метчики могут иметь правую или левую резьбу ФОТО: vseinstrumenti.ru

Использование экстрактора в борьбе со сломанными болтами

Если при помощи метчика вывернуть метиз не удаётся, потребуется более мощный инструмент. Таковым может стать специальное приспособление, называемое экстрактором. Он выглядит как насадка на гайковёрт с правой или левой конусной нарезкой. Экстрактор вворачивается в отверстие до упора, после чего, обломок болта выкручивается при помощи головки с усилителем. Сломать такое приспособление практически нереально, а значит, и усилия можно прилагать не опасаясь.

Экстракторы прекрасно справляются с выворачиванием сломанных болтов или шпилек ФОТО: afmforum.ru

Как вытащить болт, если он сломался, и ничего не помогает или резьба уже сильно повреждена

В такой сложной ситуации следует высверлить такое отверстие, чтобы его ширина была достаточной для нарезания новых витков. Хотя метиз может быть каленым и плохо поддаваться. Тогда его необходимо подвергнуть тепловому воздействию – нагреть докрасна, – после чего оставить остывать. Категорически запрещено принудительно охлаждать его водой – слишком резкий скачок температур лишь приведет к появлению трещин.

Операцию по медленной смене терморежима необходимо провести несколько раз. Благодаря этому произойдет отпуск и некоторое размягчение металла, и поврежденный элемент станет проще высверлить

Но если корпус детали (агрегата, функционального узла) выполнен из алюминия, следует соблюдать особую осторожность и следить, чтобы поверхность в зоне нагрева не коробилась

Как выкрутить обломок шпильки или болта?

Многие сталкивались с проблемой прикипания шпилек и болтов, и последующего их обламывания. Это может произойти в любом узле автомобиля, но в основном встречается на выпускных коллекторах, турбинах, гбц. Происходит это по причине разности материалов и их окисления, корродирования, в частности сталь против алюминия. Разных температурных режимов приводящих к деформации резьб, изменению размеров деталей.

И почти всегда шпильки и болты прикипев в месте резьбы ломаются заподлицо. Из-за того, что прикипевшая резьбовая часть стоит на месте, а остальное тело болта или шпильки испытывает большие нагрузки на скручивание. Особенно если болты находятся на термонагруженных узлах. Металл со временем закаляется от постоянных температурных перепадов и становится хрупким теряя эластичность, но при этом твердея.

К таким «обломам» придумали несколько способов изъятия:

Бывает, что метиз ломается не сразу при оказании на него нагрузки, а когда начинает выкручиваться. Таким образом обломившаяся часть может остаться довольно глубоко в резьбе. В таком случае можно пройти остаток обломка сверлом (предварительно хорошенько выровняв поверхность залома и накернив его остаток чтобы сверло не ёрзало) и поправить резьбу метчиком. Либо применить свёрла с направлением сверления противоположным от направления резьбы залома.

И тогда по мере сверления в противоположную сторону залом как бы начинает выкручиваться плюс появление небольшого температурного воздействия способствует тому, что обломок может быть благополучно извлечён.

Также популярен способ использования экстракторов, что тоже требует предварительного засверливания. А потом уже использование экстрактора.

Но здесь есть нюансы, которые могут только усугубить положение. Например сверло может сломаться при засверливании и остаться в обломке, создав двойные проблемы. Экстрактором можно также усугубить положение в виде обламывания засевшей части болта, либо обламывания самого экстрактора.

Также при сильной закалке обломка высверливание может быть трудоёмким. И нужны хорошие свёрла,а также не стоит забывать про промежуточное охлаждение сверла. Если обломок сидит очень плотно, то достать его подобным способом не удастся

2. Ударное выкручивание.

Для такого способа обычно используют, заточенные напильники, клапаны, метчики. Или инструмент: шестигранники, лучеобразные торксы. Если грани обошлись на головке болта, то на неё набивают головку инструмента меньшего размера.

Таким образом в обломок засверливаются и забивают подходящую заготовку, и пробуют выкручивать. Если обломок твёрже заготовки, то она также как и сверло может обломиться. Правда обломок заготовки в таком случае извлечь будет проще чем обломок сверла.

Если же обломок шпильки или болта мягче заготовки и сидит достаточно прочно, тогда заготовка скорее всего провернётся в обломке. И вывернуть его не получится таким способом.

Также используются зубила. Постукивая на откручивание по залому либо по гайке через зубило стоящее перпендикулярно (больше подходит для гаек). Но если обломок заподлицо или глубже этот способ не работает.

3. Использование сварки.

Самый действенный способ, сочетающий в себе серьёзный нагрев и последующий отпуск, который уже способствует высвобождению резьбы. А также даёт возможность приварить к залому различные гайки и болты для одевания на них головок, воротков и ключей.

Тут тоже есть несколько способов как выполнить выкручивание. Можно сразу приварить гайку на обломок, но расстояние между верхом гайки и обломком, кроме случаев когда обломок не торчит, не всегда способствует хорошему провару. И при откручивании сварку может срезать с обломка. Можно сначала наплавить на обломок присадочного металла, затем одеть на него гайку и как следует обварить, либо приварить к такому выступу болт . Но этот способ тоже может закончится срезом.

Но на моей практике лучше всего достать обломок удавалось, если сначала приварить к нему шайбу, а уже на шайбу приваривать гайку. Главное чтобы площадь шайбы была больше чем у гайки. Таким образом нагрузка при откручивании распределяется лучше и приварить к обломку шайбу получится проще и прочнее. И само обваривание гайки можно будет осуществить снаружи, а не внутри, так как снизу будет выступать шайба.

голоса

Рейтинг статьи

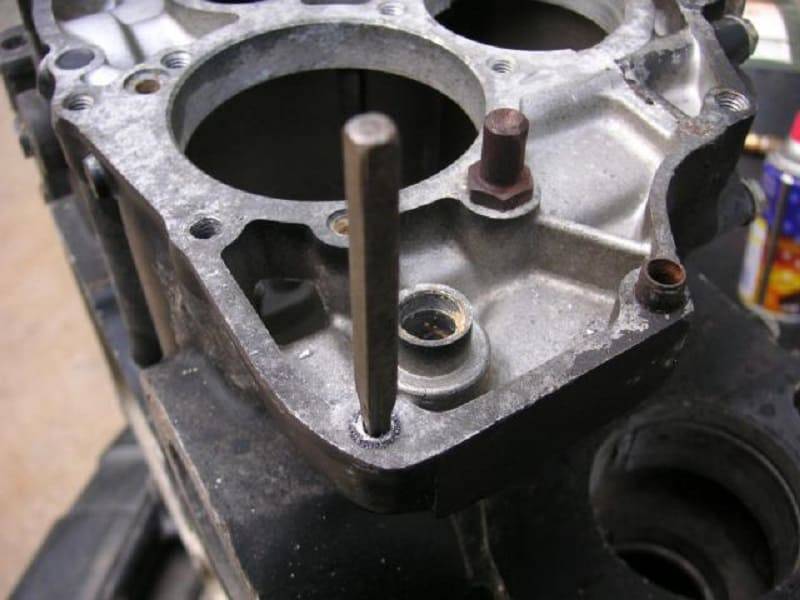

Как выкрутить шпильку ГБЦ

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Особенности и преимущества шпилек ГБЦ

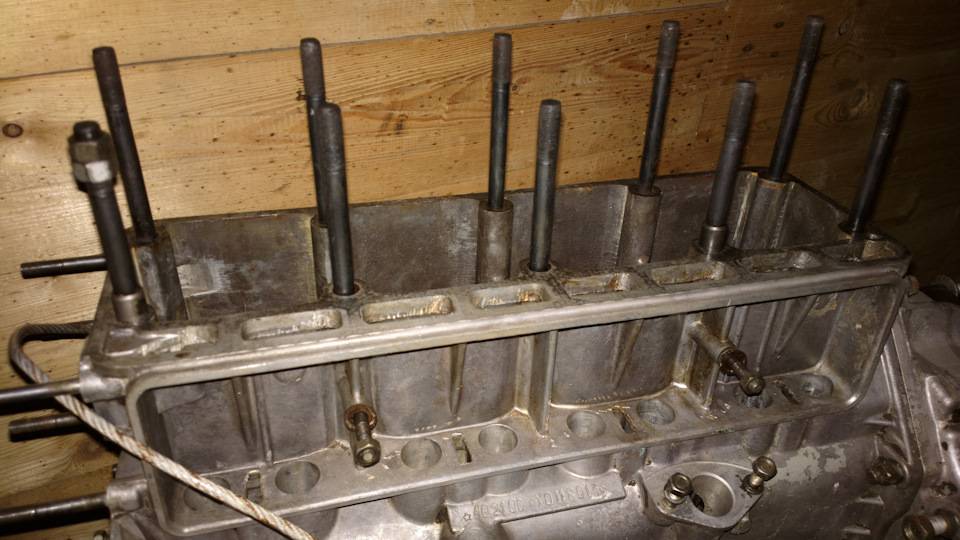

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

Сначала все гайки затягиваются до легкого сопротивления.
Ключом с динамометром добиваются паспортного значения усилия затяжки.
В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

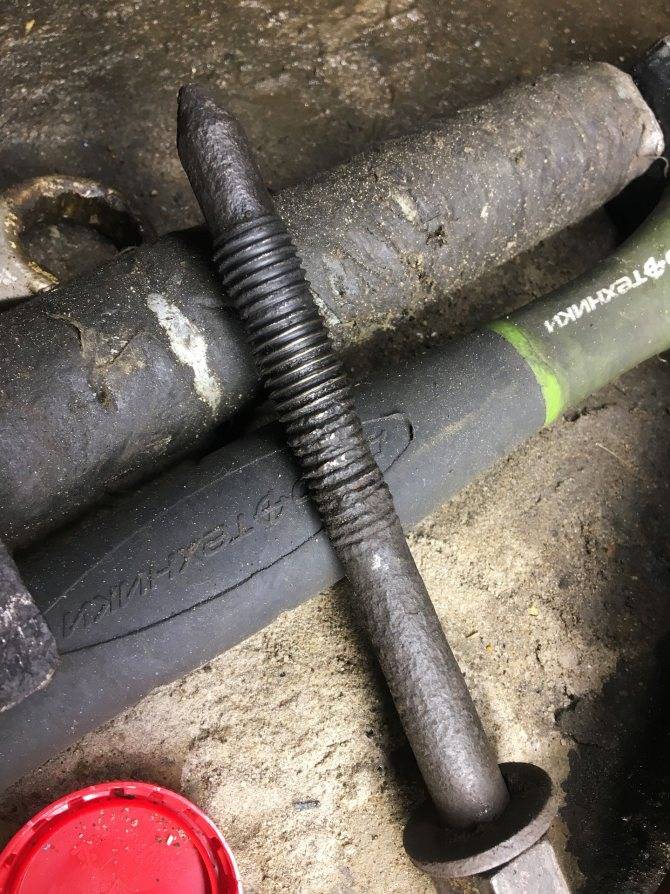

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

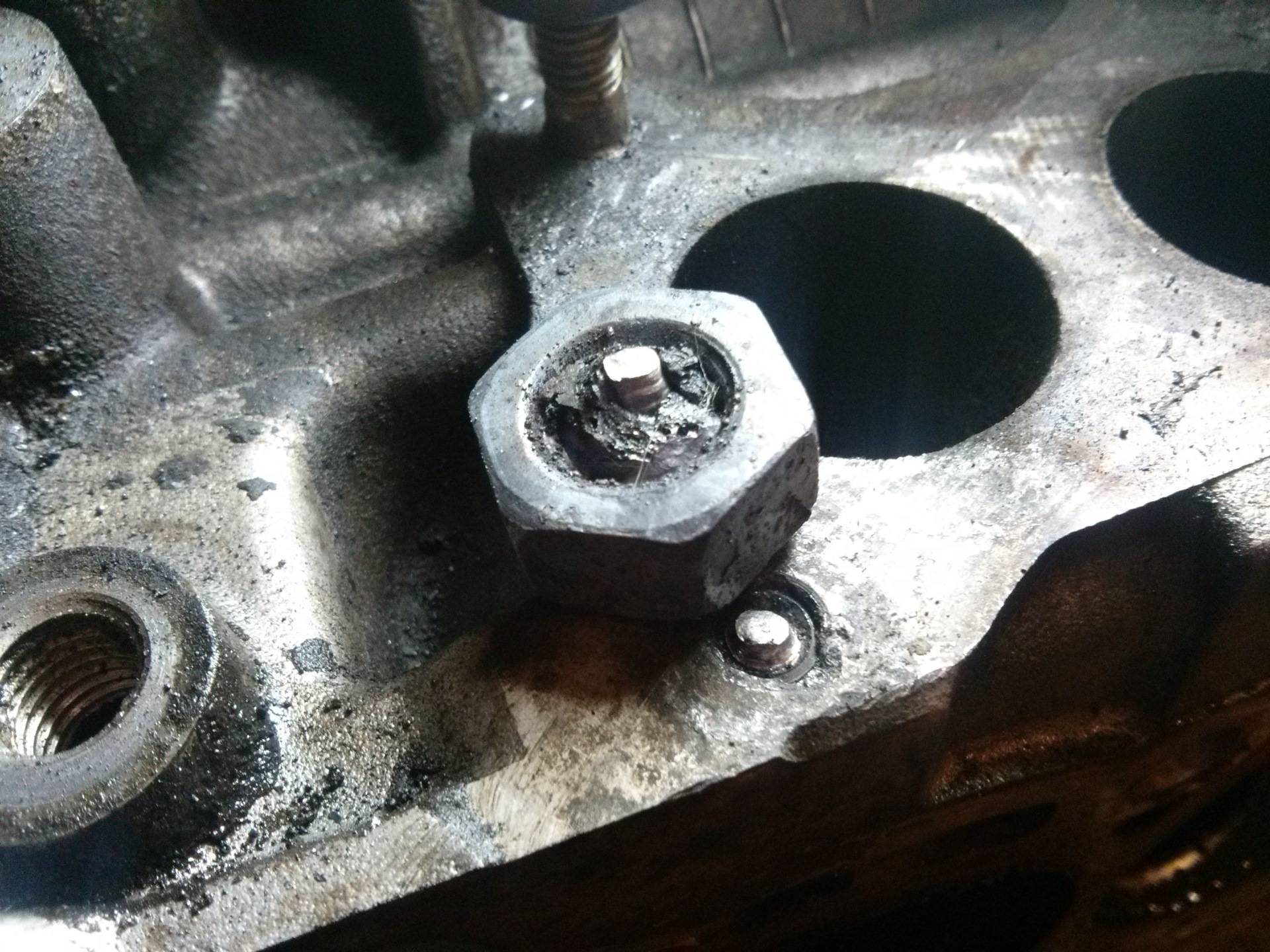

Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

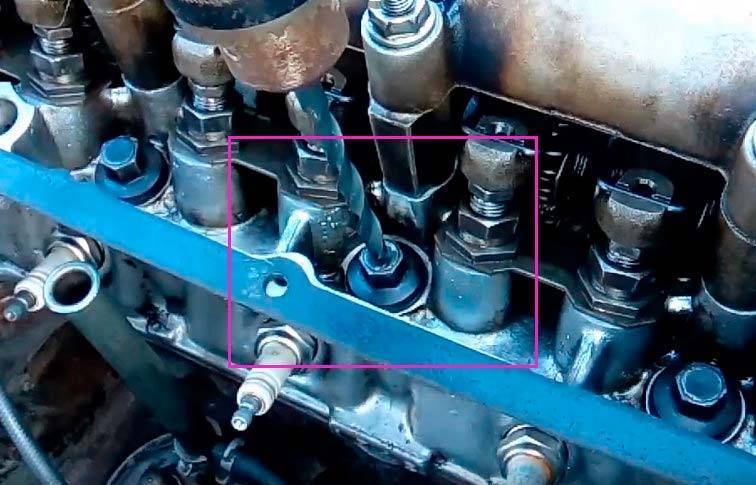

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.

Как выкрутить шпильку 25 эффективных способов и приемов

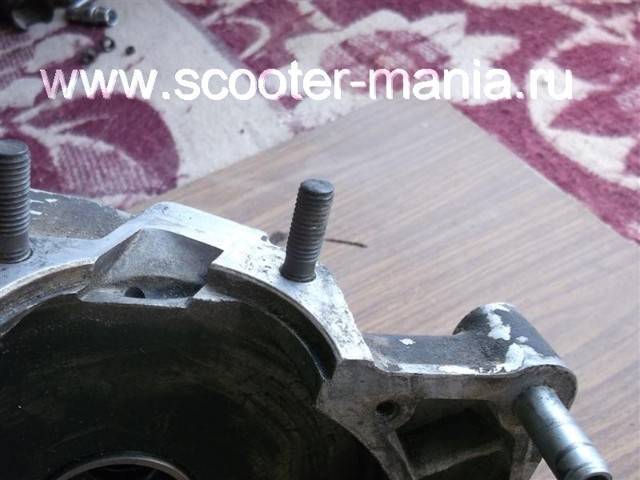

Как выкрутить шпильку? Рассмотрим несколько способов, с учетом состояния шпильки и имеющегося инструмента.

Как выкрутить шпильку за резьбовую часть

Если шпилька достаточно длинная и доступна резьбовая часть на 2 и более гаек, то применяем один из перечисленных способов:

накрутить гайку, накрутить вторую до упора в первую (желательно использовать высокие гайки), после чего слесарным инструментом (ключом или др.) открутить шпильку;
использовать специальный инструмент – шпильковерт, под размер шпильки или универсальный.

Удобен и эффективен эксцентриковый шпильковерт – чем больше прикладываемое к нему усилие, тем сильнее он насечкой эксцентрика зажимает шпильку.

Как выкрутить шпильку, если доступна резьба только на 1 гайку? В этом случае доступны как минимум 4 способа:

разрезать гайку с одной стороны ножовкой по металлу (направление реза — вдоль оси резьбовой части), накрутить на шпильку, зажать трубным ключом так сильно, чтобы резьбовая часть, выбирая зазор в разрезе, плотно захватила шпильку, направить усилие в направлении отворачивания; накрутить гайку на резьбу, приварить ее к шпильке (например, сварочным полуавтоматом) и выкрутить ключом (или головкой с воротком); накрутить гайку на резьбу, высверлить углубление в торце шпильки (диаметром примерное вдвое меньше диаметра шпильки), забить в это углубление насадку TORX (Е-профиль, или иную подобную с продольными ребрами) и за хвостовик насадки выкрутить (при этом можно помогать усилием второй руки с рожковым или накидным ключом, прилагающим усилие к гайке в дополнение к основному усилию на торкс);

В способе с отверткой для этой цели лучше подойдет крупная версия или силовая с Т-образной рукояткой.

Как выкрутить шпильку за гладкую цилиндрическую часть

Если доступен только гладкий участок шпильки (например, резьбовая часть обломлена), то применимы следующие приемы;
