Как укоротить цепь на бензопиле

Методы удаления заклепки без применения специализированных устройств

Удалить заклепки без использования специализированных приспособлений можно несколькими способами:

Удаление заклепки при помощи напильника

• Сточить выступы на наждаке. При использовании данного метода необходимо контролировать степень нажатия на заклепку, чтобы избежать повреждения рабочих деталей.
• Срезать отрезным кругом углошлифовальной машины. Стоит учитывать, что в этом случае металл нагревается, что повлияет на его свойства.
• Спилить головки при помощи напильника или надфиля. При таком способе риск повреждения звеньев сводится к минимуму.
• Срубить с использованием зубила. Перед началом работы потребуется надежно закрепить цепь в тисках.

После того, как наружные выступы полностью срезаны, понадобится выбить заклепку из посадочного места. Для этого нужно подобрать пробойник, диаметр которого будет соответствовать диаметру отверстия. Пробойник необходимо поставить на заклепку и выбить ее резким ударом молотка. После выполнения этих действий цепь будет рассоединена.

Внимание: Во избежание повреждения звеньев нужно надежно закрепить их. Кроме этого, пробойник следует устанавливать строго перпендикулярно срезу заклепки. До и после расклепывания цепи

До и после расклепывания цепи

Можно ли укорачивать

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

Важно: ремонт цепи, даже самый качественный, не дает гарантии, что она будет служить вечно. Звенья изнашиваются равномерно, поэтому в любой момент цепь может порваться в другом месте. В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Как выбрать цепь для бензопилы?

Подобрать цепь для бензопилы новичку поможет изучение нескольких важных факторов.

В их перечень входит:

материал гарнитуры – самыми надежными будут изделия, при производстве которых используется высоколегированная сталь, изготовленная с использованием никеля и хрома. Для возможности распиливания особо твердых пород древесины лучше всего выбирать гарнитуру с победитовыми напайками

При этом важно учесть, что победитовая цепь для бензопилы отличается большим весом, поэтому ее нужно устанавливать только на инструмент с высокой мощностью. О материале, из которого изготовлена деталь, подскажет маркировка на ее режущих зубьях;

количество звеньев – от этого параметра зависит КПД изделия

Чтобы определить количество элементов, нужно посчитать зубья пильной гарнитуры;

глубина распила – этот параметр зависит от высоты профиля цепного зуба. Сегодня покупатели могут выбрать один из двух вариантов – детали с высотой зубьев 0,635 мм или изделия, высота зубьев которых составляет 0,762 мм. Изделия первого типа используются для комплектации бытовых пил. Элементы второго типа устанавливаются на мощные полупрофессиональные и промышленные инструменты;

длина цепи – напрямую зависит от размеров используемой пилы. Подходящие габариты гарнитуры, как правило, указываются в инструкции по эксплуатации инструмента;

направление распиловки – покупателю потребуется заранее определить, как именно он будет распиливать древесину – вдоль или поперек. В каждом из этих случаев используются гарнитуры разных типов.

Коротко о главном

Бензопила состоит из мотора, фильтра, стартера, редуктора, сцепления, шины с цепной конструкцией, устройства натяжки, тормоза, механизма смазки. Работает она по классической карбюраторной схеме на топливной смеси из бензина с малом. Основными параметрами, влияющими на пригодность цепи к конкретным условиям применения, являются – типы зубьев и их характеристики, профиль, толщина хвостовика и протяженность.

Установка и натяжка цепочки должна осуществляться строго в соответствии с заданным алгоритмом и соблюдением правил. При ее выборе учитывается следующий ряд параметров:

• Величина шага.
• Форма рабочего зубца.
• Ширина хвостовика и глубина реза.
• Производитель.

При этом даже самые лучше экземпляры цепей для бензопилы не лишены главного недостатка – провисания, причиной которого могут быть неисправность шины, естественная деформация металла звеньев и слабая или неправильная фиксация звездочки.

Оценок 0

Ремонтные стандарты и ограничения

Рекомендации по фиксации сточенных заклепок электросваркой не учитывают изменения структуры металла от даже кратковременных высокотемпературных воздействий сварочной дуги.

Прихваченные сваркой или прогретые абразивным кругом болгарки, соединительные элементы цепи менее износостойкие, что существенно сказывается на их надежности.

• Тугое соединение соседних звеньев сопровождается дополнительными нагрузками на двигатель и кинематику бензопилы.
• Отсутствие плавного хода цепи затрудняет вход гарнитуры в пропил, не исключается возможность обратных ударов и других травмоопасных моментов.
• «Перетянутые» и прослабленные соединения отремонтированной цепи в большей степени подвержены обрывам при резком перепаде нагрузок.

Самый простой по конструкции станок для ремонта цепей бензопил оправдывает свою стоимость возможностью полностью за короткий отрезок рабочего времени переклепать поврежденную цепь и восстановить ее работоспособность на уровне до 90%.

Цепи бензопил китайского производства по сути своей являются копиями европейских моделей, поэтому приведенные выше рекомендации по ремонту действительны для всего китайского цепного ассортимента.

Комплектация и правила использования

Обычно в стандартную комплектацию к бензопиле входит примерно три цепи и две шины. Последнюю желательно переворачивать через каждые 3 часа работы инструмента. По истечению такого же времени большинство производителей пил (Штиль, Хускварна и т.д.) советуют менять цепь. Если следовать таким простым правилам пользования электроинструментами, вы избежите частых поломок и постоянных ремонтов. Но большинство не придерживаются всех рекомендаций, в итоге им требуется относить пилу к мастеру или делать наладку самостоятельно.

После длительного времени эксплуатации необходимо потянуть цепь. Если вы не знаете, как правильно производить подобный ремонт, то лучше обратитесь за помощью к профессионалам. Основной принцип натяжения пыльной цепи показано на фото ниже.

Когда вы замечаете, что это уже не помогает и механизм внутри электропилы не дает необходимой растяжки, следует произвести укорачивание. Если не сделать такую процедуру, то в бензопиле может испортиться ведущая звездочка. Такое сильное растягивание цепи возникает, когда активно пользуются пилкой. Если ее не поменять или не укоротить, то придётся покупать новый инструмент, что значительно дороже.

Какие бывают цепи для бензопил?

Цепные механизмы, которые устанавливаются на современные бензопилы, можно классифицировать по нескольким ключевым факторам:

• габаритным параметрам, куда входит протяженность и размер отдельных частей цепи;
• особенностям конструктива;
• направленности реза;
• очередности следования пильных звеньев.

В зависимости от того, вдоль или поперек производится распиловка, сейчас выпускается 2 разновидности цепной гарнитуры – поперечные и продольные, различаемые степенью наклона резцов.

Другими не менее важными характеристиками режущей гарнитуры являются:

• количество звеньев;
• цепной шаг;
• глубина реза;
• толщина хвостика;
• высота профиля.

Рассмотрим отдельные из них более подробно.

Как устранить риски приобретения низкокачественной подделки

При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.

С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.

Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.

Критерии самостоятельного выбора пильной цепи

В обиходе высоко ценится качество съемного пильного оборудования ведущих европейских брендов. Направляющие шины и цепи, торговых марок Штиль и Хускварна пользуются неофициальным статусом эталонной продукции.

При покупке изделия необходимо убедиться, что модель по длине, шагу и толщине хвостовика соответствует конструкционным стандартам бензопилы. Весь цепной ассортимент делится на пять размерных групп с интервалом от 1/4 до ¾ дюйма.

Изделиями с меньшим шагом комплектуются малокубовые модели бензопил бюджетного класса, цепи с увеличенным шагом и утолщенными хвостовиками — характерная особенность гарнитур мощных и производительных бензопил профессиональных.

Как укоротить цепь бензопилы своими руками?

Многие новички не всегда знают, что делать если растянулась цепь на бензопиле. Решить проблему поможет укорачивание гарнитуры на одно или несколько звеньев.

Чтобы расклепать цепь потребуются следующие инструменты:

• тиски;
• молоток;
• наковальня;
• наждачная бумага;
• болгарка и алмазная шлифовальная насадка в форме круга;
• тонкий бюродок.

Переклепать цепь также можно приспособлением, получившим название пробойник.

Существует несколько видов таких станков:

• пробойник для цепных заклепок – этот инструмент используется исключительно для снятия лишних заклепок. Для этого пробойник оборудован наковальней с пазами для монтажа. Чтобы снять заклепки, в комплектации пробойника предусмотрено несколько пар сменных наконечников;
• заклепочно-обкатный станок – после снятия лишнего звена, потребуется установить новое и заново заклепать гарнитуру. В этих целях используется заклепочно-обкатный станок. Этот заклепочник для цепей оборудован электрическим мотором, который выделяется высоким крутящим моментом. При работе со станком глубина пропила может составлять от 1,1 до 2 мм. В комплекте поставки заклепочника поставляются разные твердосплавные наковальни и вставки, которые при работе оборудования вращаются на разных скоростях.

Если у владельца пилы нет возможности приобрести станки, то можно укоротить цепь на бензопиле при помощи подручных инструментов.

Ремонт выглядит следующим образом:

1. Сначала растянувшееся звено потребуется аккуратно сточить наждачной бумагой. При этом нужно стараться не повредить соседние звенья;
2. Далее поврежденное звено потребуется сточить болгаркой
3. После этого остатки элемента нужно вывернуть. При этом направляющие цепи нужно зажать тисками. Это даст возможность аккуратно срубить заклепки, которые располагаются на штатном соединительном звене.

Перед тем, как заклепать цепь бензопилы, нужно купить ремонтное звено. При его выборе потребуется учесть вид гарнитуры, шаг и ее профиль. Чтобы правильно заклепать элемент, его потребуется расположить на наковальне. При этом открытая его часть должна быть направлена вверх. Затем на заклепки нужно надеть верхнюю пластину, и не сильно простучать ее молотком. Далее можно начать расплющивание заводских заклепок.

В домашних условиях это выполняется в таком порядке:

1. Цепь нужно положить на наковальню, а бородок наставить на заклепку гарнитуры;
2. После этого потребуется резко ударить по деталям молотком. То же самое нужно сделать со второй заклепкой;
3. В конце потребуется убедиться, что звено гарнитуры свободно передвигается при вращении цепи.

Если укорачивание цепи своими руками было выполнено неправильно, в результате чего ремонтное звено не передвигается, то использовать такую гарнитуру для распиливания нельзя. При работе она может разорваться и нанести серьезную травму оператору.

Правила выбора

Сколько бы цепочка не натачивалась и не натягивалась, рано или поздно ресурс ее звеньев истощится и ее придется менять на новую

При выборе замены следует обратить внимание на следующие критерии:. Шаг

Шаг.

Основная выборочная характеристика, напрямую влияющая на эффективность работы устройства в заданных условиях. Определяется, как промежуток между остриями рабочих зубьев. Чем больше шаг, тем производительнее будет пила, но вместе с тем и мощнее должен быть двигатель. Величина параметра указывается в дюймах.

Основные рабочие характеристики цепи для бензопилы Источник realforest.ru

Поломки системы смазки цепи бензопилы

Существует несколько типичных поломок системы смазывания цепи бензопилы. К ним относится:

• Отсутствие поступления масла или его поступления в слишком малом количестве;
• Переизбыток масла, что приводит к его вытеканию.

Прежде, чем рассмотреть, почему на бензопиле не смазывается цепь, нужно тщательно осмотреть и аккуратно промыть каналы подачи масла на шину. Вполне возможно, что именно из-за их засорения цепь не получает необходимого ей количества масла.

Нередко проблема с вытеканием масла кроется в масляном насосе бензопила. Если он неисправен, то не следует сразу же менять весь узел. Очень часто будет достаточно заменить только плунжер. В других случаях сможет помочь регулировка масляного насоса.

Почему бензопила пилит криво – причины и ремонт

Если при работе бензопилой шину с цепью уводит в сторону, то это свидетельствует об одной из нескольких распространенных неисправностей:

• Зубья цепи заточены неравномерно;
• Используемая цепь не соответствует параметрам шины;
• Пильная гарнитура бензопилы поддается сильному износу.

В любом из этих случае первое, что нужно сделать – это заменить цепь. Для этого нужно выбрать деталь, которая будет соответствовать параметрам, указанным в инструкции по эксплуатации инструмента или же воспользоваться нашей таблицей для побора цепей бензопил. Если и после этого бензопила пилит в бок, то нужно осмотреть шину инструмента. При случайном ударе она могла сместиться, и для ремонта потребуется установить деталь так, как указано на изображениях в руководстве по эксплуатации.

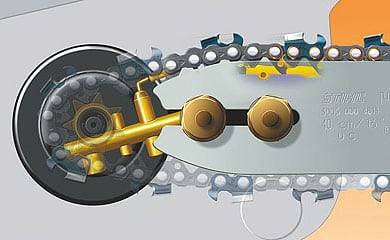

Алгоритм натяжения

Прежде чем натянуть цепь на бензопиле, вы должны заглушить двигатель агрегата, или отключить его от сети, если это электрическая пила. Не следует проводить регулировку или замену пильного элемента, если он находится в нагретом состоянии. Если это сделать, то металл после остывания сожмется и натяжение будет слишком большим, что может привести к повышенной нагрузке на двигатель и деформации шины.

Натяжитель цепи расположен с правой стороны агрегата, под крышкой, в месте, где установлен тормоз с муфтой, и находится крепление шины. На бензопилах Husqwarna, Stihl, Poulan и Partner внешний натяжитель выглядит как обыкновенный болт.

Итак, чтобы произвести настройку цепного элемента аппарата, нужно выполнить следующие действия.

1. Слегка отпустите гайки, находящиеся на правой крышке, чтобы шина не имела перекос.
2. Вставив отвертку в регулировочный болт натяжителя, начинайте вращать ее вправо (по часовой стрелке). От этих действий шина начнет движение, и произойдет натяжение цепи. Если вращать болт влево (против часовой стрелки), то произойдет расслабление цепных звеньев.
3. Далее, следует подтянуть цепь до состояния, чтобы она не провисала и не болталась.
4. Проверьте степень натяжения элемента: возьмитесь за режущее звено примерно по центру шины и потяните его с небольшим усилием вниз. Цепь должна быть натянута, иметь упругость, а хвостовик режущего звена должен входить в паз шины примерно на 1/3 своей высоты.

На электрической пиле Makita регулятор натяжки выполнен таким образом, что его можно проворачивать без применения какого-либо инструмента. Вращая его по часовой стрелке, вы будете натягивать цепь, если вращать регулятор в противоположном направлении, натяжение цепного элемента будет ослабевать.

Негативные последствия неправильного ремонта цепи

Рассмотренный вариант ремонта цепи не является самым надежным, так как высокое качество конечного изделия вам никто не гарантирует. Возможны следующие последствия такого ремонта:

Схема заточки цепи бензопилы напильником.

1. Во время сварки (особенно при небольшом токе) было произведено избыточное нагревание элементов цепи, что стало причиной изменения физических свойств металла. Мягкий металл даст возможность цепи растягиваться не по всей ее длине, а в месте сварки. Произойдет смещение направляющих выступов цепи, и иные элементы бензопилы (звездочка, шина) быстро выйдут из строя.
2. Глубина сварки больше запланированной. Внутренняя часть заклепки приварилась к одному (или нескольким) частям звена, что стало нарушением подвижности звеньев. Последствия будут те же, что были описаны в первом случае.
3. Качество сварки низкое. В этом случае может произойти прорыв цепи в период ее эксплуатации. Дело в том, что цепь в работе испытывает очень высокие поперечные нагрузки, поэтому ненадежная сварка быстро «выработается». Возможность получения травмы будет очень высока.

Как устранить риски приобретения низкокачественной подделки

При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.

С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.

Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.

Как правильно натянуть цепь на бензопиле?

Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок. Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.

Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.

Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:

1. Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
2. Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
3. Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
4. После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
5. Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
6. Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
7. Далее потребуется вставить шину и завернуть винты.

Ремонт и обслуживания цепей от бензопил

Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле

Важно:

• придерживаться эксплуатационных правил;
• периодически следить за степенью натяжения цепи;
• затачивать режущие кромки.

Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.

Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.

Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.

Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза

Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.

Как выбрать цепь для бензопилы

Покупка цепной части на бензоинструмент – дело не менее ответственное, чем приобретение самой пилы. Зная ее назначение и разбираясь в главных ее технических критериях, выбор цепи упростится в разы и принесет лишь пользу. Он должен основываться на:

взаимном соответствии мощностных и технических особенностей определенной пилы и ее гарнитуры; понимании того, будет ли возможным ее обслуживание, его частоты и объеме требуемых навыков; абсолютном знании всех нюансов комплектации конкретной маркировки пилы

Здесь же важно понимать, можно ли будет доукомплектовать рабочий инструмент неоригинальной гарнитурой или нет; передерживания позиции того, что 3/8 дюйма – наиболее оптимальный шаг для цепи; подборе угла заточки, который может быть 10 или 30 0; учете размерности направляющей шины и самого режущего полотна, которые должны совпасть, чтобы цепь не провисала и не была слишком затянутой.. А том, как подгон их длины можно сделать в домашних условиях, мы расскажем далее. А том, как подгон их длины можно сделать в домашних условиях, мы расскажем далее

А том, как подгон их длины можно сделать в домашних условиях, мы расскажем далее.

Ассортимент станков для ремонта пильных цепей

Специальный станок для клепания цепей бензопил входит в перечень рабочего оборудования специализированных мастерских. Предлагаемый ассортимент включает в себя несколько бюджетных и фирменных моделей импортного производства стоимостью от 2000 до 5500 рублей.

Повышенными возможностями и комфортным уровнем работы характеризуются заклепочные станки торговых марок Штиль, Хускварна и Чемпион.

Стоимость универсальных расклепочно-заклепочных станков типа Штиль NG-7 составляет около 18000 рублей. Совершенные в техническом плане устройства обеспечивают высокое качество заклепочных соединений, экономию рабочего времени и материальных средств.

Стоимость же специального станка для заточки цепей бензопил варьируется от 2000 до 6000 рублей

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Неполадки и их устранение

Самой главной и опасной для пользователя бензопилы, порой не устраняемой даже заменой цепи, является такая неисправность, как провисание, причем от нее не защищены ни модели марки Штиль, ни изделия других известных производителей. Вызываются они прежде всего следующими причинами:

• Неисправность шины. Износ резьбовой части закрепляющих болтов приводит к вибрации и ослабления натяжки. Требуется регулярно проверять состояние фиксаторов и при необходимости заменять их.
• Растяжение цепи. Рано или поздно в силу естественных закономерностей металл звеньев структурно деформируется и вытягивается до предела. В результате цепь не подлежит натяжке. Необходима полная ее замена на новую.
• Слабая фиксация или неровная установка звездочки. Устранять неполадку луче в специализированной мастерской. Так как для точной регулировки потребуется разборка устройства и снятие многих деталей.
