Инструкция: как снимать патрон с шуруповерта

Выбор нового инструмента

Если старый патрон не удалось усмотрительным образом разобрать и отремонтировать, тогда необходимо произвести замену. Придётся выбирать новый. Необходимо отметить, что в конструкции шуруповёртов естественно устанавливать разные виды патронов. Они бывают главные или бесключевые, также быстрозажимные. Ключевое изделие отличается тем, что зажим тут делают более отменно. Быстрозажимные патроны не уступят в таком параметре, но их приходится нередко поменять, потому что механизм зажима за маленький срок негоден к использованию.

Если в свое время снятия патрона приходится часто поменять оснастку, идеальнее всего подбирать быстрозажимной вариант, потому что если поменять им старую деталь, то можно сберечь время на этой процедуре. С внедрением оснастки с большим поперечником намного лучше получать главный патрон.

Есть патроны, которые закрепляются внутри устройства используя конуса. Они также делаются с ключом либо являются быстрозажимными. Выбор всегда остаётся только за покупателем.

Шуруповёрт Makita

Практически всегда компания Makita делает такие шуруповёрты, которые оснащаются резьбовым креплением. Он точно так же имеет вспомогательную фиксацию в форме винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала будет необходимо по часовой стрелке открутить фиксирующий винт. Вследствии этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для способности не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

} миф способ должен обязательно помочь. Существует, что шуруповёрты Makita делаются по одной технологии, если инструкция по разборке универсальна.

Как заменить патрон шуруповерта

Поменять его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас нереально это сделать. Способов, которыми его есть вариант снять, два, мы и рассмотрим их в нашей статье дальше

С целью его поменять, направьте внимание на те деяния, которые мы описали по тексту статьи выше. Демонтаж делается следующими инструментами:. Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень

Следует зафиксировать его небольшую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после окончания снимаем его поворотами ключа

Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его небольшую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после окончания снимаем его поворотами ключа.

READ Установка Колец На Поршень мотоблока

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Как снять?

Теперь поговорим, как снять рассматриваемую деталь. Это может быть нужно для осуществления плановой чистки и смазывания, что позволит повысить срок работы инструмента. Сначала разберем случай отсоединения патрона с болтом фиксации. Будет нужен шестигранник, имеющий подходящий размер:

• в первую очередь откручивается винт по часовой стрелке, если деталь с левой резьбой;
• перед этим нужно разжать кулачки максимально, чтобы увидеть его;
• вставляем ключ в кулаки и быстро прокручиваем его против часовой стрелки;
• осуществляем откручивание патрона.

Если речь идет о демонтаже патрона с конусом Морзе, то здесь понадобится иметь под рукой молоток. Используя его, можно выбить хвостовик из корпусного гнезда. Сначала осуществляется разбор шуруповерта, после чего вытаскиваем вал с расположенными на нем патроном и редуктором. Используя трубный ключ, осуществляем выкручивание цилиндра зажима.

Теперь перейдем к демонтажу патрона с резьбовым соединением. Порядок действий будет таким:

• осуществляем откручивание крепления резьбового типа при помощи Г-образного шестигранника;
• вставляем 10-миллиметровый ключ в цилиндр короткой стороной, после чего крепко фиксируем его кулачками;
• запускаем шуруповерт на небольших оборотах, и сразу его отключаем так, чтобы свободная часть шестигранника ударилась об опору.

В итоге всех проделанных действий фиксация резьбы должна ослабнуть, после чего зажимной цилиндр можно будет вытащить со шпинделя без особого труда.

Бывает, что снятие не удается осуществить ни одним из указанных выше способов. Тогда устройство следует разобрать, и в зависимости от производителя и модели осуществлять те или иные действия. Покажем процесс разборки на примере шуруповерта компании Makita.

Владельцы таких моделей имеют необходимость открутить патрон, где применяется резьбовая фиксация с креплением винтового типа, выполняющим вспомогательную функцию.

Тогда потребуется открутить винт, после чего нажать на клавишу стопора вала. После этого заворачиваем корпус шуруповерта в тряпку и закрепляем в тисках. Прижимаем в кулачках шестигранный ключ и бьем по нему молотком, чтобы можно было снять цилиндр.

Виды патронов

Подробней о видах.

Зажимные устройства шуруповертов делят на:

быстрозажимные:

— одномуфтовые;
— двухмуфтовые;

• самозажимные;
• ключевые.

Первые два типа похожи.

Отличие заключается, в основном, в том, что самозажимные модели фиксируют изделия автоматически.

Если инструмент имеет блокиратор, можно использовать одномуфтовые цилиндры.

При отсутствии блокиратора придется использовать двухмуфтовый тип.

Элементы с одной муфтой можно зажать одной рукой.

Для работы с другим типом требуется участие обеих рук.

Быстро- и самозажимные модели предназначены, в основном, для современных инструментов.

Например, для пневмошуруповертов.

Модели с автоматическим зажимом удобно использовать тем, кому приходится быстро и часто менять различные насадки.

Ключевые варианты менее удобны, зато более надежны. Они лучше зажимаются и устойчивей к ударным нагрузкам.

Если цилиндр будет использоваться в интенсивном режиме, рекомендуется выбирать шуруповерт с ключом.

Виды патронов

Сейчас существует два вида этой детали:

• быстрозажимные;
• кулачковые.

Первый вид имеет дополнительные категории:

• двухмуфтовые — возможно откручивание и закручивание двумя руками, одна муфта придерживается, вторая прокручивается для снятия насадки;
• одномуфтовые — все описанные выше операции выполняются с помощью одной руки, этому способствует система блокировки вала во время снятия насадки.

Общей характеристикой быстрозажимных разновидностей является смена оснастки без помощи специальных инструментов.

Материал, из которого сделан патрон:

• металл;
• пластмасса.

Пластмассовые изделия лёгкие, но не имеют устойчивости к ударам. Быстрозажимные вариации используются как в быту, так и на производстве.

Кулачковые разновидности более надёжны, в них заложен больший противоударный потенциал, они прочны, из минусов — относительная тяжесть детали.

Что такое патрон

Эта деталь походит на металлический цилиндр, крепящийся к валу. Патрон – один из важнейших элементов, который удерживает рабочую биту. Он обеспечивает плотный контакт ее и остальных механических частей. Постоянно вращается, поэтому быстро изнашивается, становится непригодным для закручивания и тогда его заменяют. Крепится на вал при помощи специального конуса или внутренней резьбы.

В зависимости от конструкции патрон бывает:

• быстрозажимной;
• самозажимной;
• с шестигранным хвостовиком;
• кулачковый.

Наиболее распространен первый вариант. В нем хвостовик зажимается ручным вращением гильзы шуруповерта. На современных инструментах установлены такие зажимные элементы, которые надежно фиксируют хвостовики диаметром от 0.8 до 25 мм. Минус быстрозажимных патронов – высокая стоимость по сравнению с последним вариантом.

Быстрозажимной патрон отличается надежной фиксацией

Преимуществ несколько:

• простая конструкция;
• быстрая фиксация крепежных элементов без дополнительных инструментов;
• легкое вращение цилиндра.

Из-за изнашивания деталей зажимного механизма зажим постепенно ослабевает. Гильза не может фиксировать большие круглые хвостовики.

Самозажимной патрон считается одним из наиболее технически совершенных и тоже не требует специального ключа. Для того чтобы его затянуть, просто немного поворачивают подвижную муфту. Самозажимной удобен в случае, когда нужно быстро и часто менять разные насадки. Корпус такого патрона пластмассовый, а механизм и кулачки – стальные.

Модели с шестигранным хвостовиком оснащены держателями в форме шестигранника, в котором можно за короткое время крепко закрепить сверла и насадки. Такие патроны изготавливаются из прочной стали, поэтому они, даже если ими активно пользоваться, долго не стачиваются.

Кулачковые патроны:

• очень прочные;
• надежные;
• способные выдержать большую ударную нагрузку.

Последнее качество важно для шуруповертов с функцией удара. Снятие патрона выполняют в том случае, если его надо починить, почистить и смазать

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

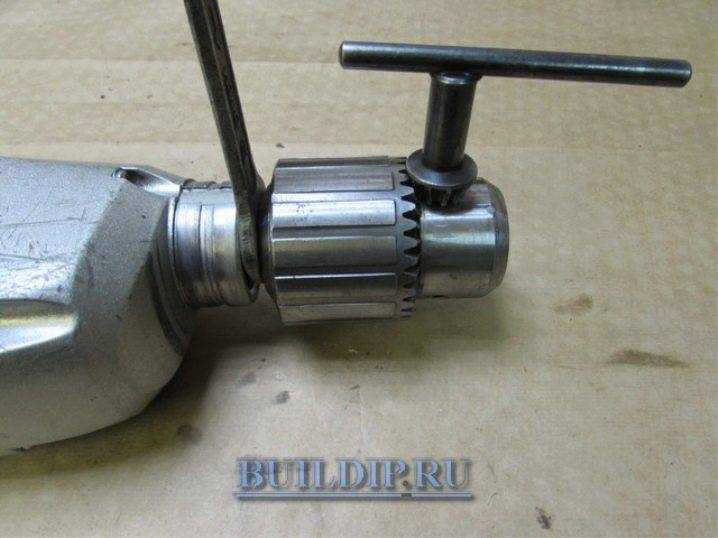

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

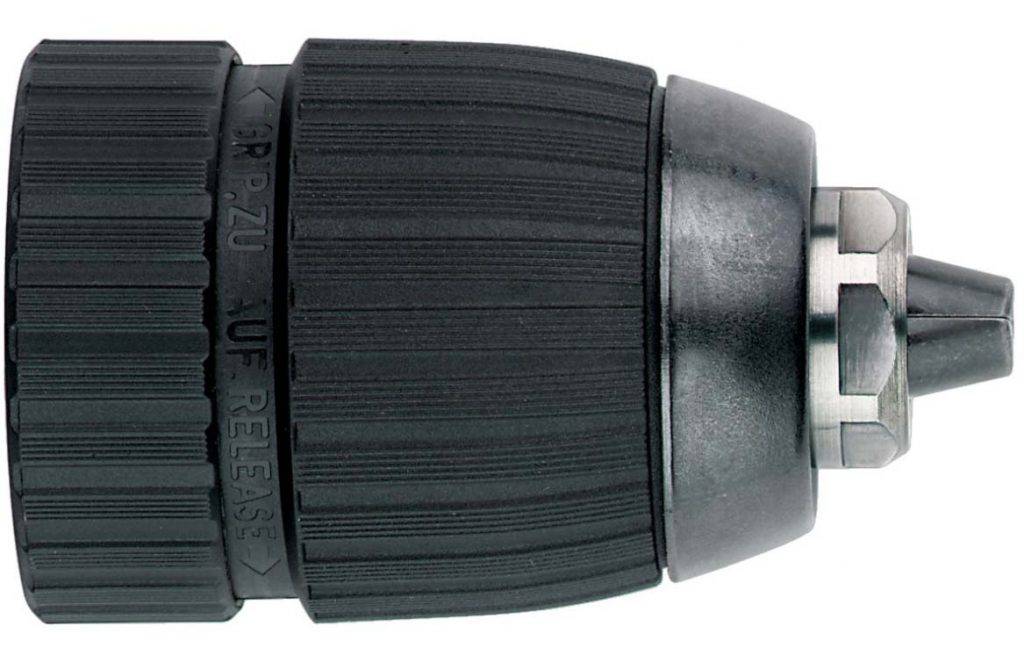

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней; • зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон; • выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется; • необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Особенности снятия у шуруповертов разных марок

Часто компания Makita для бытовых моделей с небольшой мощностью делает пластиковые патроны. При работе с такой конструкцией нужно быть особенно аккуратным, чтобы не повредить корпус. Если снимать кулачковый патрон, то вначале кулачки понадобится разжать.

Говоря у Makita, ее инструменты оборудуются автоматической блокировкой. Патроны – одномуфтовые.

Модели компании Bosch по строению аналогичны. Большинство марок используют схожие принципы строения. Единственное отличие – у шуруповертов Bosch в патроне есть автолот.

Милуоки – добротные инструменты с резьбовой конструкцией и дополнительной фиксацией винта. Его нужно сначала выкрутить, потом выбить. Производитель не рекомендует самостоятельно менять патрон, а советует обратиться в сервисный центр. Вначале проделывается стандартная процедура разбора. Иногда если обычный вариант не помогает, инструмент приходится полностью разбирать, доставая редуктор со шпинделем.

Производители Зубр и Хитачи, Метабо, Деволт очень похожи друг на друга. Если требуется демонтировать патрон для замены или профилактической отчистки, то нужно скрутить его с вала. Работать с шуруповертами этих производителей не сложно: винт выкручивается стандартным методом (по часовой стрелке), а затем вытаскивается корпус, без дополнительных усилий.

Каждый владелец должен следить за надлежащим состоянием инструмента. Все элементы патрона тщательно смазываются – так он прослужит дольше и его будет легче разобрать для замены.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• правильный выбор сверла;
• правильная заточка режущей части сверла;
• обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
4. Свести кулачки патрона до минимального зазора.
5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

1. Отсутствие спецовочной перчатки.
2. Мощность шуруповёрта превышает 500 Ватт.
3. Неуверенность в собственных силах.
4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

• конус Морзе;
• резьбовое соединение;
• фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Что делать, если сверло застряло

Зажимное устройство заклинивается часто. Это может произойти, если мастер вставляет самое большое из возможных размеров сверло, раздвигая кулачки патрона до наибольшего значения. Сжать их потом не представляется возможным. Заклинившее сверло никак не вытаскивается, из-за того, что не получается разжать кулачки, в результате того, что они неравномерно сжаты. Губки заклинивают по причине свободного хода при сжатии и разжимании. Это происходит потому что под фигурными частями кулачков скопились окалины, стружки, мусор.

Часть оснастки, если она разваливается, остается в патроне, сверло застревает из-за несоответствия хвостовика и зажимного механизма патрона. В таких ситуациях даже исправным шуруповертом работать нельзя. Можно самому устранить проблему, если нет соответствующих знаний и опыта стоит обратиться в сервисный центр к спецам.

Самый проверенный способ, при котором получается извлечь застрявшее изделие – это постучать по кулачкам. Свободный конец сверла закрепляют в тисках, к патрону прикладывают деревянную планку, через нее осуществляют постукивание.

Благодаря таким манипуляциям патрон ослабит хватку, и сверло можно будет достать. Если нужно, то после того как будет залита смазочная жидкость, его чуть прогревают феном. Смазка проникнет глубоко внутрь в место, где патрон соприкасается со сверлом. И тогда удастся его извлечь.

Проблему с заклиниванием биты устраняют с помощью 2-х разводных ключей. Одним сжимают основание патрона, вторым надо постараться его выкрутить, аккуратно вращая верхнюю часть. Чтобы ничего не повредить, советуют использовать мягкие, тонкие, но плотные прокладки.

В некоторых ситуация для того чтобы открыть патрон, надо его оставить охлаждаться. Этого бывает достаточно. Кулачки отпустят сверло, которое после легко вынимают.

Есть еще один способ – это полностью погрузить шуруповерт на 1 час в машинное либо растительное масло.

Вытащить сверло из шуруповерта можно несколькими способами

Снятие с известных моделей

В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.

Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.

Шуруповёрт Makita

В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.

Машинки Bosch

Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:

Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.

Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке

Важно не забыть установить все детали обратно

Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.

Originally posted 2018-03-28 15:12:02.

Устройство и основные виды патронов

Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

• быстрозажимные;
• самозажимные;
• зубчато-венцовые, они же кулачковые.

Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.

Быстрозажимной

Устройство типа БЗП состоит из таких деталей:

• гайка с зубцами;
• зажимающий подшипник;
• шайба;
• втулка;
• губки;
• рукав.

Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.

В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.

Самозажимной

Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.

Кулачковый
