Как самостоятельно снять звездочку с бензопилы

Проблемы, связанные с особенностями конструкции и отличия разных моделей

Уникальность электропил и бензопил от ведущих производителей в том, что они имеют особенную конструкцию. Чтобы заменить привод необходимо разобрать сцепление и рядом находящиеся узлы. Фактически, пилу придется полностью разобрать. Чтобы у владельца была возможность разобрать пилу самостоятельно, в комплекте с ней продается специальный ключ.

Китайские модели несколько отличаются от европейских аналогов тем, что звездочки расположены немного по-другому. В моделях более раннего года выпуска приходилось менять барабан с приводом, а в современных бензопилах смена шестерни значительно облегчена.

Как продлить ресурс?

Как и любой механизм, бензопила нуждается в профилактических осмотрах и качественном обслуживании.

После каждой замены звездочки проводите смазку подшипника.
Отдавайте предпочтение качественным запчастям и надежным расходным деталям.
Одновременная замена цепи и сцепления пилы приводит к изменению шага и износу гарнитуры. Не прибегайте к этому без крайней необходимости.
Очищайте цепь и детали пилы от загрязнений, снимая защитную боковую крышку.
Следите за звуком и вибрацией пилы во время работы. Если такт сбивается или появляется дребезжание, проведите внеплановое т.о. и диагностику инструмента.

Подбирая запчасти для ремонта или обслуживания, выбирайте детали, произведенные в той же стране, что и оригинальные. Это уменьшит вероятность несовпадения и не качественности, а также продлит срок службы бензопилы.

Стоит помнить, что при должном уходе и своевременном обслуживании, шестерня служит долго и очень редко требует замены. Если вы все-таки столкнулись с необходимостью замены, то воспользуйтесь нашими рекомендациями, они помогут все сделать быстро и аккуратно. Сам процесс замены звездочки занимает мало времени, самое главное это открутить.

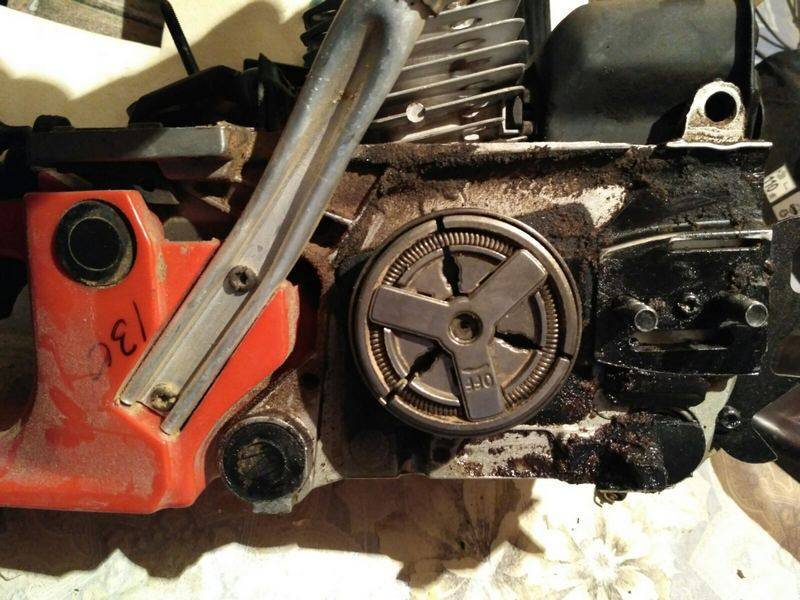

Особенности барабана сцепления в бензопилах

Барабан, располагающийся в основе сцепления механизма, является неотъемлемой частью системы привода цепи. Эта деталь своей формой напоминает звезду, за счет чего она и получила свое название. В зависимости от вида бензопилы деталь может быть профессиональной или бытовой. Так как профессиональная пила используется более часто, чем бытовая, то и ведущая звездочка требует регулярной замены. Если говорить о бытовых инструментах, то здесь все зависит от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.

Чаще всего требуют замены звездочка, венец и подшипник пилы.

В любом случае основной причиной для замены звездочки является износ ее зубцов цепью. В том случае, когда в устройстве установлен монолитный барабан, поверхность цепи прорезает его почти полностью, что требует и полной замены всей детали. Если же бензопила имеет барабан со сменным венцом, здесь можно ограничиться лишь заменой венца.

Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в специализированные сервисные центры, но если есть необходимость сэкономить семейный бюджет, выполнить эту работу можно и самостоятельно. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс замены звездочки аналогичен для любой модели устройства.

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.

Ведущая звездочка для бензопилы – устройство и функции детали

По своей форме и внешнему виду звездочка сцепления бензиновой пилы действительно напоминает звезду. Главная функция этой компактной детали заключается в приеме, сохранении и мгновенной передаче усилия от работающего ДВС на встроенные режущие органы используемого бензоинструмента. Таким образом, ведущая звезда бензопилы поддерживает непрерывную работу пильной гарнитуры и обеспечивает эффективность бензопилы при решении различных задач на участке. Вторая важная функция звезды – это защита двигателя в случае заклинивания или аварийной остановки цепи.

В зависимости от производителя и назначения бензопилы, звезда в устройстве ее муфты сцепления может быть изготовлена из металла или пластика. Второй вариант распространен среди китайских брендов, выпускающих преимущественно дешевые бытовые цепные пилы. Металлические звездочки гораздо надежнее и устанавливаются на брендовую технику для профессиональной эксплуатации.

Виды ведущих звездочек современных бензопил

В зависимости от технологического устройства звездочек, они могут быть:

цельными – элементы этого типа конструктивно состоят из штатной ступицы, оборудованной стационарным венцом с конкретным количеством зубьев. На заводе-изготовителе обе части звезды запрессовываются друг на друга, поэтому разобрать их нельзя. Цельными звездами комплектуется большинство бензопил марки Champion и садовая техника других брендов из Китая;
сборными – детали этого типа оборудованы съемным венцом, что позволяет быстро отделить его от ступицы. Это делает ремонт муфты сцепления удобнее и дешевле. Сборными звездочками чаще всего оборудованы бензопилы брендов Stihl и Husqvarna.

Тип конструкции звезды сцепления бензопилы играет важную роль при выборе бензоинструмента. Если пилу будет использовать начинающий садовод, то ему лучше выбирать модель с цельной звездочкой. Если у пользователя уже есть опыт в обслуживании и ремонте бензопилы, то ему больше подойдет инструмент, оборудованный сборной звездочкой.

Устройство ведущей звезды на бензопиле

У почти всех моделей современных бензопил применяется система сцепления центробежного типа. Специфика этого механизма в том, что при достижении максимального количества оборотов бензинового двигателя барабан сцепления запускается автоматически, передавая вращение именно на ведущую звездочку. Это снижает нагрузку на базовые детали инструмента, продлевая срок эксплуатации и максимальную производительность.

Рисунок 1 – Схема устройства ведущей звезды

Барабан сцепления, где находится звездочка, может находиться с внутренней или внешней части корпуса бензопилы. Сверху всегда имеется крышка для защиты движущихся механизмов от попадания грязи, опилок и пыли. Сама муфта представляет собой металлический диск, находящийся в сцепном барабане. Весь механизм крепится на коленчатый вал двигателя болтами с пружинами, по краям которых расположены фрикционные накладки. Когда обороты двигателя превышают определённое значение, возникает центробежная сила, оказывающая сильное давление на внутреннюю часть барабана. После этого запускается звездочка – начинается вращение цепной пилы.

Как поменять звезду на бензопиле?

Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется

проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:

свечной ключ;
тросик длиной до 15 см или стопор поршня;
заводской ключ для снятия муфты;
разводной или гаечный ключ. Рисунок 3 – Необходимые инструменты для замены звезды

Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).

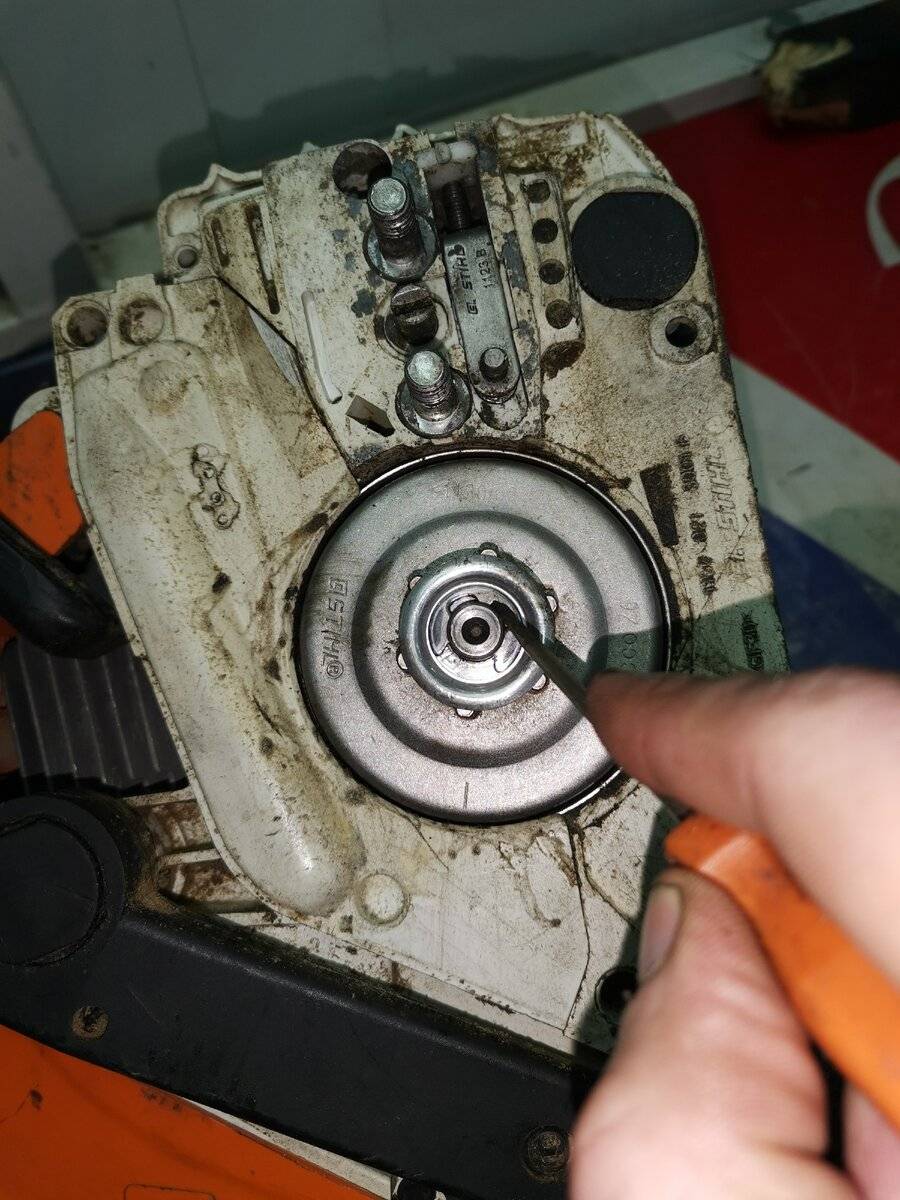

Как открутить?

Снять и заменить данную деталь несложно самостоятельно. Технология работы:

Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию. Рисунок 4 – Замена звезды на новую

Если звездочка является элементом барабана муфты, то менять придется всю деталь

При замене стоит обращать внимание на соответствие модели – она должна быть аналогичной заводской

Как собрать?

Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.

Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.

Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.

Важно! При снятии звездочки бензопилы, муфты или барабана сцепления рекомендуется брать деталь с собой в магазин. Это позволит подобрать подходящий аналог

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал. Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается

При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Последовательность действий

Подавляющее число бытовых пил продается под маркой Partner. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Stihl и Husqvarna), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Как поменять звезду на Партнере?

Во всех случаях последовательность действий такова:

Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.

Далее необходимо снять шину, ослабив цепь.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки: //6sotok-dom.com/instrumenty/vibrostol-svoimi-rukami.html

Вручную вращая звездочку, подведите поршень почти к самому верху канала и заполните максимально плотно образовавшееся отверстие от свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора воспользуйтесь рожковым ключом и открутите звездочку.

Таким образом, придерживаясь приведенным в статье рекомендаций, вы без труда самостоятельно сможете снять звездочку с бензопилы.

Как снять и заменить ведущую звездочку на бензопилах Husqvarna и Stihl, подробно рассказывается в этом

Sources:

https://milling-master.ru/zapchasti/kak-zamenit-zvezdochku-na-benzopile-partner.html https://instrumentoria.ru/151-kak-snjat-zvezdochku-s-benzopily.html https://6sotok-dom.com/instrumenty/kak-snyat-zvezdochku-s-benzopily.html

Признаки неисправности сцепления бензопилы

Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:

постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы

При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка. Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;
постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка

Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление;
частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;
постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление;
частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.

Основные неисправности, их причины и способы устранения:

Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.

Дополнительно: Какую марку бензопилы выбрать: производство хороших моделей в Европе, Азии и России

Как снять ведущую звездочку с бензопилы

в зависимости от особенностей конструкции шестерни различается и последовательность операций, необходимых для того, чтобы снять ее.

Как снять цельную звездочку с бензопилы

Чтобы снять цельную шестерню с запрессованным венцом, следует:

Снять кожух и воздушный фильтр.
Снять шину и полотно.
Зафиксировать поршень двигателя.
Разъединить сцепление.
Снять сцепление и барабан.
Извлечь венец, поддев его рожковым ключом или применив приспособление из комплекта поставки.

Собирают бензопилу в обратном порядке.

Как снять цельную звездочку с бензопилы

Как снять сборную звездочку с бензопилы

Снятие разборной шестерни происходит в той же последовательности, за исключением последней операции. В ее ходе извлекается не вся шестерня, а только ее венец.

После сборки пилы следует проверить регулировки и общую работоспособность. При этом проверяют натяжение полотна.

Для этого отпускают тормоз и оттягивают полотно в направлении рабочего движения. Если люфта нет, значит, цепь перетянута и ее следует ослабить. Если же удается оттянуть так, что виден просвет между звеньями и шиной — натяжение недостаточное и его

Надежнее всего при замене шестерни покупать ремкомплект, предназначенный для вашей модели инструмента. Если такой комплект недоступен, то придется подбирать подходящую замену по таблицам соответствий в магазине или по шагу зубов и ширине

Важно также найти деталь с теми же посадочными параметрами — диаметром отверстия

Максимальная степень износа пильной шины

Для оценки степени износа шины удобно использовать штангенциркуль, при помощи которого можно легко измерить глубину паза. Ниже в таблице представлены минимальные значения глубины паза для пильных шин с различным шагом.

Если у вашей шины значения глубины меньше чем в таблице, её можно смело выкинуть.

Но это еще не все. Шину оценивают и по состоянию ведущей звездочки. У нормальной — рабочей шины, между её кончиком и пильной цепью есть небольшое расстояние.

Когда в этом месте цепь начинает задевать, это означает, что ведущая звездочка сильно изношена. В такой ситуации шину тоже лучше поменять, т.к. в противном случае значительно увеличивается износ цепи, да и кончик шины со временем посинеет от постоянного перегрева. Вот как это выглядит на практике.

голоса

Рейтинг статьи

Конструктивные особенности ведущих звездочек

Шаг зубов приводной шестерни — один из основных параметров узла

Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы

Ведущие шестерни по особенности конструкции разделяются на:

Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.

Цельная звездочка

Специалисты выделяют следующие признаки износа зубов приводной шестерни:

у основания зубца заметны полукруглые впадины;
толщина зубца меняется с высотой;
сколотые зоны на вершине;
внутри отверстия ступицы появились царапины;
цепь протерла канавку на звездочке;
при запуске бензопилу подклинивает.

Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.

Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.

Звездочки со сменным и стационарным венцом

После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.

Что надо знать о конструкции ведущих шестерней на бензопилы

Эксплуатация бензопилы может длиться достаточно долго, пока не возникнет потребность замены вышедших из строя деталей. Ведущая звездочка или шестерня, посредством которой происходит передача крутящего момента с коленчатого вала на цепь, имеет большой эксплуатационный ресурс. Однако и он заканчивается, что приводит к необходимости замены детали. Перед тем, как это сделать, будет полезно узнать о том, какими бывают бензопильные звездочки.

Звездочки сборного и цельного типа

Ведущие шестерни выпускаются двух видов — цельные или цельнолитые вместе с барабаном и сборные. Разница между этими деталями не только во внешней конструкции, но еще и в эксплуатационных особенностях, о чем обязательно будет интересно узнать владельцам бензопил.

Цельные — они состоят из барабана со ступицей и напрессованным зубчатым венцом. Деталь изготавливается методом литья. Недостаток такого типа звездочек в том, что при необходимости их замены, нужно менять полностью всю деталь. Есть и преимущества у таких вариантов приводных механизмов, главным из которых является продолжительный эксплуатационный ресурс. Зубья таких приспособлений отламываются крайне редко, и только в тех исключительных случаях, когда уместен брак. Вторым преимуществом является отсутствие проблемы с поиском деталей, так как они имеются во всех специализированных магазинах. Если возникает потребность замены цельной шестерни на бензопиле, то надо знать о том, что такие устройства стоят дороже, чем сборные.
Сборные — мало кто знает об их преимуществах. Сборными их называют по причине того, что в качестве звездочки выступает сменный венец. Он насаживается на ступичный выступ барабана со шлицами, и приводит в движение цепь. Достоинство таких звездочек в том, что изнашивается венец, который стоит недорого. При его износе не нужно менять весь барабан полностью, что позволяет сэкономить на устранении поломки. Недостаток в том, что найти такие венцы проблематично. Связано это с тем, что деталь имеет низкую себестоимость, но при этом требует больших расходов на изготовление.

Если возникла необходимость заменить ведущую звездочку на бензопиле, то первым делом нужно уточнить, какой тип детали установлен на инструменте. Производители разных моделей бензопил оснащают их ведущими шестернями как сборного, так и цельного типа. Чем они отличаются между собой, уже известно. Стоит только добавить следующее:

оба типа деталей являются взаимозаменяемыми, только замена осуществляется совместно с приводным барабаном;
по надежности выигрывают сборные устройства, посредством которых обеспечивается эффективное соединение с цепью инструмента;
кроме надежности, сборные типы отличаются плавностью хода цепи, что достигается за счет присутствия люфта между выступом со шлицами на барабане и венцом;
за счет наличия люфта, увеличивается эксплуатационный ресурс выступов на барабане, но при этом вся нагрузка ложится на сменный венец.

Сборные устройства отличаются шумностью по сравнению с цельными, но при этом они более эффективны. Часто случается так, что найти сменный венец для звездочки бензопилы не удается, что приводит к необходимости установки цельного барабана.

Интересно знать! Барабан на бензопиле практически не изнашивается, поэтому использование цельных звездочек для привода цепи в движение является нерациональным.

Способы, помогающие продлить ресурс цепной звездочки

Чтобы увеличить ресурс ведущей звездочки необходимо придерживаться следующих правил:

Эксплуатировать около 3 цепей.
Проводить техобслуживание подшипника звездочки. Следить, чтобы он всегда был смазан качественной смазкой. Отлично подойдет стандартный смазочный материал от

Если вы хотите сэкономить и самостоятельно заточить звездочку, то лучше этого не делать. Ее стоимость не так велика, а попытка восстановить деталь своими руками может обернуться против вас. Специалисты рекомендуют не экономить на этом и при первых признаках износа, приобретать и ставить новую звездочку.
