Безопасность применения
Кабельные чулки в России не относятся к сертифицируемой продукции, поэтому при визуальной оценке их работоспособности допускаются 20%-ные отклонения от разрывной нагрузки.
Перед применением следует устранять возможные перекрутки кабеля, которые приводят к возрастанию тягового усилия. Для этих ситуаций используется специальное исполнение кабельного чулка – с устройством поворотной шарнирной тяги (в этом случае крутящий момент снижается). Поскольку кабельный чулок лишь незначительно увеличивает общий диаметр кабеля, то изделия можно использовать и при замене старого кабеля на новый. Для этого две ручки устанавливают в положение «спина к спине» со сплошной связью или поворачивают приспособление между захватами.
Чтобы предотвратить вытягивание кабеля лебёдкой, когда контроль за тяговым усилием затруднён, кабельный чулок с шарниром применяют для соединения двух частей кабеля между собой. В этом случае обязателен динамометр, которым можно определить фактическое натяжение. Без этого непосредственное протягивание кабелей механическими средствами не допускается.
Пистолет для химических анкеров
Барометр. Что и как измеряет?
Расчет тяжения
Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?
На конечный результат оказывает влияние несколько факторов:
будете вы тянуть по горизонтали или под углом
А может вообще поднимать КЛ на несколько этажей вверх.
удельный вес кабеля
длина пролета или трассы
есть ли повороты на трассе и их количество
Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.
Общий вес всего монтируемого участка – 3кг*100м=300кг

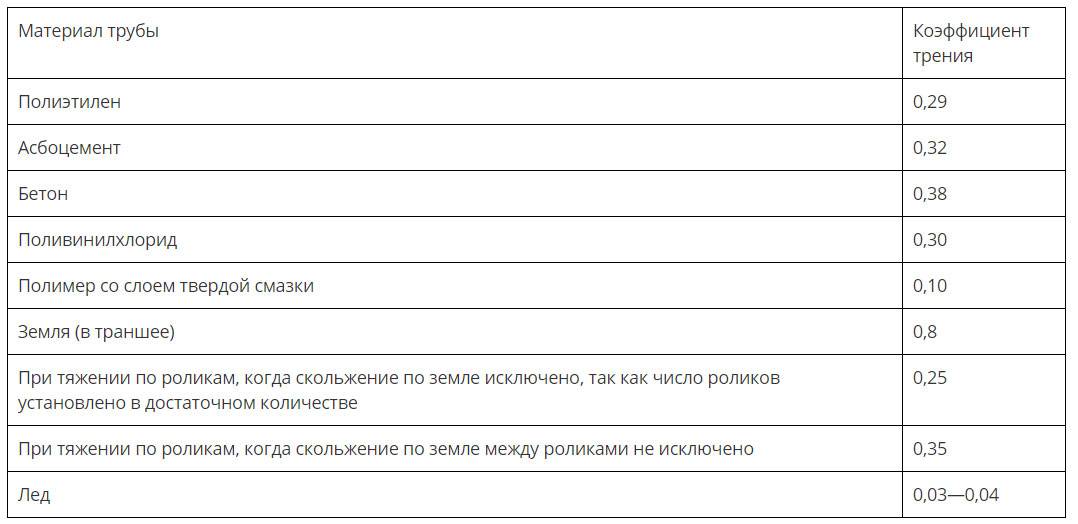

Коэффициент трения о землю берете в следующей таблице:
Перемножаем эти величины и получаем – 300кг*0,8=240 кг/сил
Можно значительно снизить это усилие, применив комплект роликов.
Исходя из полученного результата, проверяйте выбранный по диаметру чулок.
Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.
Кабельный чулок — правила использования
Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.
В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.
Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.
Принцип действия
Прежде чем установить кабельный чулок, его нужно сжать в осевом направлении, что позволит существенно увеличить внутренний диаметр. Затем сквозь него продевается прокладываемый провод и за счет тянущего усилия на втором конце обеспечивается плотное прилегание изделия к оболочке кабеля. На кольцо крепится край протяжки или прут УЗК, который предварительно был установлен в полости канала. После этого можно приступать к выполнению работ – протягиванию кабеля через трубы.
Благодаря возникающей упругости или трения (в связи с принудительным растягиванием чулка) создается начальное усилие. С появлением усилия протяжки увеличивается трение, на что влияет угловое расположение нитей оплетки относительно проводника. Таким образом, с возрастанием тянущего усилия повысятся плотность сжатия оплетки и фиксация, что обеспечит максимальную прочность крепления.
Одно из основных свойства кабельного чулка связано с равномерным распределением усилия по большой площади покрытия, что гарантирует надежную защиту сердечника проводника от любых повреждений и исключает сползание в процессе эксплуатации. Чтобы удалить чулок, сдвиньте открытую часть в направлении петли или обреза провода. Давление, оказываемое на оболочку, уменьшится, что приведет к снижению силы трения и легкому демонтажу изделия.
Особенности и преимущества
Монтаж любого кабеля, в том числе и слаботочного, начинается с его протяжки
Вам нужно его протащить по какой-либо кабельной траншее, каналу или в пустотах стены, не важно на вертикальных или горизонтальных участках
Чтобы это проделать, конец кабеля должен быть надежно закреплен, за так называемый трос лидер. 100% надежность такого соединения как раз таки и обеспечивает кабельный чулок.
Помимо надежности он обладает еще рядом преимуществ:
равномерно распределяет нагрузку на всю длину захвата
сводит на нет риск повредить соседние кабеля, за счет плотного прилегания и отсутствия каких-либо выпирающих элементов в месте соединения
не оказывает влияния на токоведущие жилы
Вся нагрузка непосредственно передается на внешнюю оболочку и на кабель в целом.
простота крепления и демонтажа за считанные секунды
Устройство
Кабельные чулки — инструмент многократного использования. По нормам они должны изготавливаться из высокопрочного оцинкованного или нержавеющего троса. Существуют и тканые варианты этих изделий.
Виды кабельных чулков определяются характером кабелей, предназначенных для линий низкого, среднего или высокого напряжения. Для надёжного закрепления кабельные чулки снабжаются петельным захватом. Изделия с петлёй предназначены для вариантов со сложной протяжкой кабеля, для которых необходимо повышенное тяговое усилие. Петля закрепляется непосредственно к концам кабеля. Если кабельная линия не только длинная, но и периодически изменяет направление прокладки, то, кроме кабельных чулков целесообразно использовать ещё и кабельные ролики.
Различают проходные и непроходные изделия. Первые предназначены для захвата и удерживания кабеля, вторые – только для захвата.
Инструкция по использованию
Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:
Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.
Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.
Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

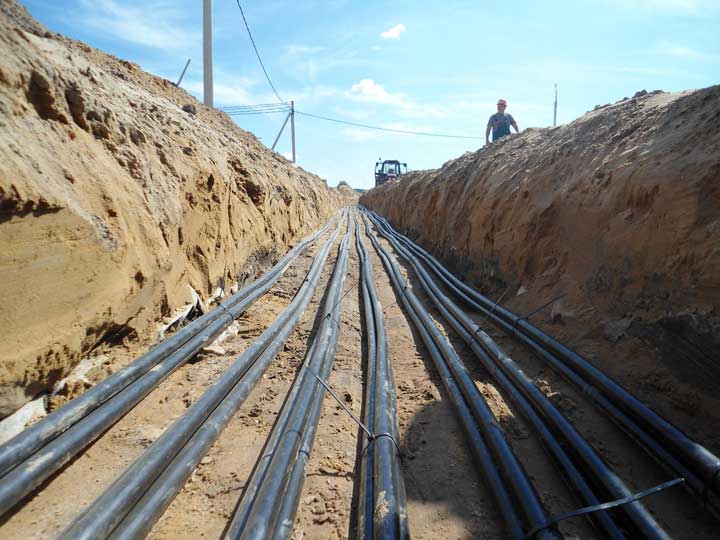

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
- Как протянуть кабель через гофру
- Что такое наведенное напряжение
- Что делать, если разбилась энергосберегающая лампа

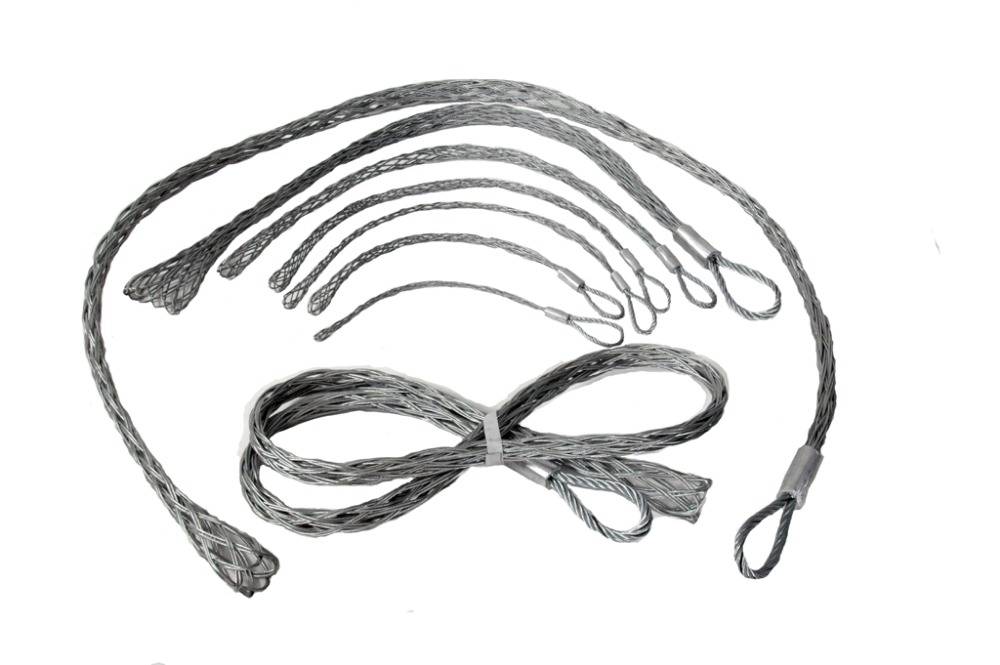

Разновидности кабельных чулков
Учитывая условия монтажа, кабельные рукава делятся на несколько видов. Выбор зависит от типа работ, для которых приобретается изделие.
Использование КЧ в промышленности

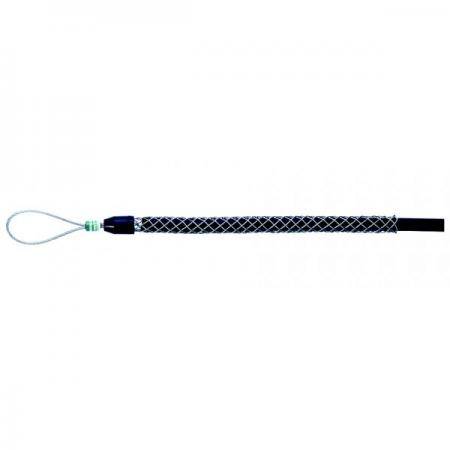

Классический с одинарной петлей
Данный тип подойдет для протягивания кабелей и захвата их с торца. Имеет двухмерную тросовую основу, сделанную из стальных жил.
Проходные с двумя или одной петлей
Такой вариант используют во время прокладки электропроводов в местах с легкой проходимостью, не на глубине и без поворотов.
Также есть и другие разновидности:
- разъемные для монтажа электропровода;
- переносные для отдельных проводников;
- тройные и боковые для проводов и электрокабелей с небольшим диаметром.
Разновидности КЧ
Характеристики кабельного чулка
На первый взгляд приспособление имеет простое строение. Главные части — рукав и петля. Эластичная и плотная плетка огибает провода. Для улучшения крепления чулка на электропроводе его удлиняют до 2 м. Кабели с крупным диаметром продевают в длинную оплетку, которая сделана из сплава стали или троса, имеющего несколько плетений. Конечная конструкция влияет на поперечный размер чулка. Все поверхности оцинковывают, чтобы продлить эксплуатационный период проложенного кабеля.
Обратите внимание! Полимерные и диэлектрические рукава применяются в случае минимальной погонной массы и длины используемого в прокладке провода. Они лучше выдерживают контакт с водой и более устойчивы к электрическим перебоям
Характеристики чулка для захвата кабеля
Петля сделана из проволоки или троса. Рабочие размеры проводов расположены на конце в виде маркировки. Разноцветная пластиковая гильза используется для определения параметров изделия. Резкие повороты и изгибы легко сжимать благодаря петле, изготовленной из троса.
Чтобы упростить процесс, со временем кабельные чулки дополнили креплениями в виде гаек. Их навинчивают поверх или насквозь проводника.
К сведению! Для лучшей гибкости кабельный чулок выпускают с двумя петлями. Подходит для эксплуатации во время прокладки электропроводных трасс, где имеется большое число канав с поворотами.
По ГОСТу КМЧ должен иметь следующие характеристики:
- жилы с маркировкой с единообразным цветом для их идентификации;
- внутренние и наружные промежутки между жилами должны быть изолированы друг от друга и придавать кабелю круглую форму;
- значение допустимой нагрузки на кабели. Минимальная масса 1 м кабеля должна соответствовать токопроводящим силам.
Вам это будет интересно Особенности кабеля ВБбШв
Компенсаторы вращения и рым-болты существенно усложняют конструкцию, но увеличивают срок службы проводника. Закручивающие действия компенсируются отличным результатом.
Вид крепления на МЧ
Целесообразность применения кабельных чулок
В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.
Использование подобного технологического приспособления дает ряд преимуществ:
- минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
- снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
- гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
- возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
- высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
- простота установки чулка на кабель и крепления его к протяжке;
- отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.
Разновидности протяжек
Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:
- сталь;
- стекловолокно;
- нейлон.
Для каждого вида протяжки имеется конкретная зона применения.
Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.
Кабельная протяжка из стекловолокна
УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.
УЗК Greenlee из стальной проволоки
Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.
Нейлоновая протяжка для кабеля
Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:
- минимальное трение;
- увеличенная прочность;
- повышенная износостойкость;
- возможность использования в любых климатических условиях.

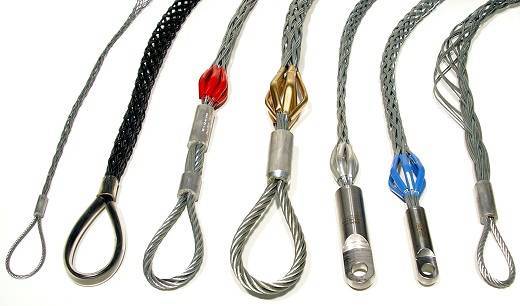

Кабельный чулок — разновидности
В настоящее время выпускают различные виды данного устройства:
- Классические приборы с одинарной петлей. Такой инструмент используется для протягивания кабеля и захватывание его с торца. Приспособление произведено на основе двойного троса, сделанного из стали.
- Стандартные приспособления с парой петель. Это устройство более эластичное, потому удобно в применении и используется практически в каждой процедуре растяжки.
- Проходные устройства с петлей. Данный механизм используется при растяжке кабеля в различных доступных местах во время протяжки электропровода.
- Разъемные чулки с парой петель. Используются на случай неосуществимости фиксации устройства за окончание кабеля.
- Переносные приспособления. С использованием такого вида присоединяются отдельные проводники.
Изготавливают еще некоторые виды приспособлений: тройные механизмы, боковые инструменты, а также устройства для кабеля, имеющего небольшой размер.
Боковые и тройные кабельные чулки
Боковой механизм применяют для протягивания электропровода. Кабель, который при производстве необходимо захватить, может просунуться целиком, и петля будет располагаться на боку. При этом происходит смещение тяговой нагрузки от конца кабеля. Его рукав выполнен из оцинкованного троса, сделанного из стали. Вследствие двойного плетения троса приспособление имеет хорошую прочность и стойкость к нагрузкам.
Несколько кабельных чулков
Устройство тройного типа используется для захватывания разом трех электропроводов, имеющих сечение от 10 — 65мм. При этом захват происходит с конца при производстве робот по прокладыванию электролиний в колодцах, скважинах, трубах кабельной сигнализации.
Этот механизм имеет три одиночных чулка, сгруппированные одним тяговым тросом. Кишка устройства произведена из оцинкованного троса, сделанного из стали двойного плетения, это дает механизму нужную гибкость при производстве и затягивании при растяжении.
Также благодаря данным конструктивным особенностям тройные чулки обладают большой износостойкостью и выдерживают большие нагрузки при разрыве.
Как действует кабельный чулок
Перед установкой на кабель давлением на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усилием за второй конец слегка осаживается на оболочке. К кольцу крепится конец протяжки или прутка УЗК, предварительно проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.
Схема распределения сил при протяжке (стрелками показаны тянущее и сжимающие усилия)
Начальное усилие фиксации обеспечивается силой трения, возникающей после принудительного растягивания чулка на кабеля или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилия протяжки сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия увеличивается сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.
Замечательным свойством кабельного чулка становится то, что равномерное распределение удерживающего усилия рукава по достаточно большой площади оболочки эффективно защищает кабельный сердечник от повреждений и препятствует сползанию рукава с него в процессе работы.
Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля. Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.
Виды кабельных чулок и преимущества их использования
Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает эффективность выполнения строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала применяются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.
Целесообразность применения кабельных чулок
В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.
Использование подобного технологического приспособления дает ряд преимуществ:
- минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
- снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
- гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
- возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
- высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
- простота установки чулка на кабель и крепления его к протяжке;
- отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.
Конструктивные особенности чулка
Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.
В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.
Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

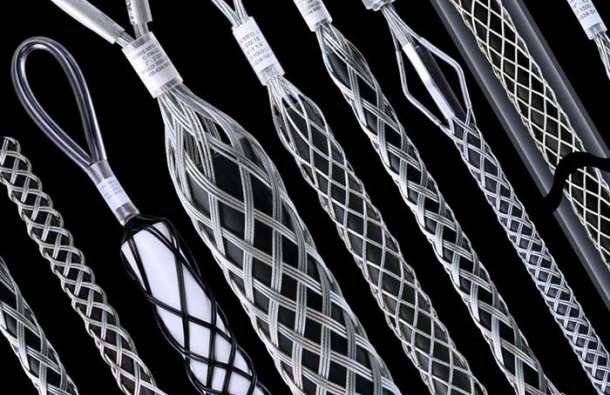

Кабельные чулки для прокладки кабельных линий
Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности.
Раскатка с барабанов и транспортных тележек
Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.
Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.
Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.
При установке барабана на домкрат следует соблюдать правило:
При раскатке кабеля он должен сматываться сверху, а не снизу!
Дополнительные разновидности кабельных чулок
К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

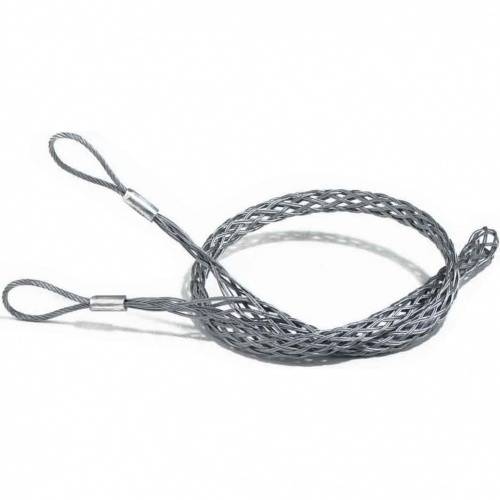

Двухпетлевой вариант стандартного кабельного чулка
Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.
Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.
Тройной кабельный чулок
Так называемые поддерживающие кабельные чулки используются в двух основных случаях:
- при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
- как средство временной подвески кабеля под потолком или крышей.
С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.
Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.
