Изготовление кран-балки своими руками в домашних условиях

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Особенности кран-балок заводского производства

Оборудование этой категории предназначено для выполнения четырех операций, связанных с выполнением погрузочно-разгрузочных работ:

• перемещение по направляющей балке в заданном направлении;
• захват и подъём груза;
• кратковременная фиксация в поднятом положении или выгрузка в нужной точке;
• возврат в исходное положение, при необходимости повторение рабочего цикла.

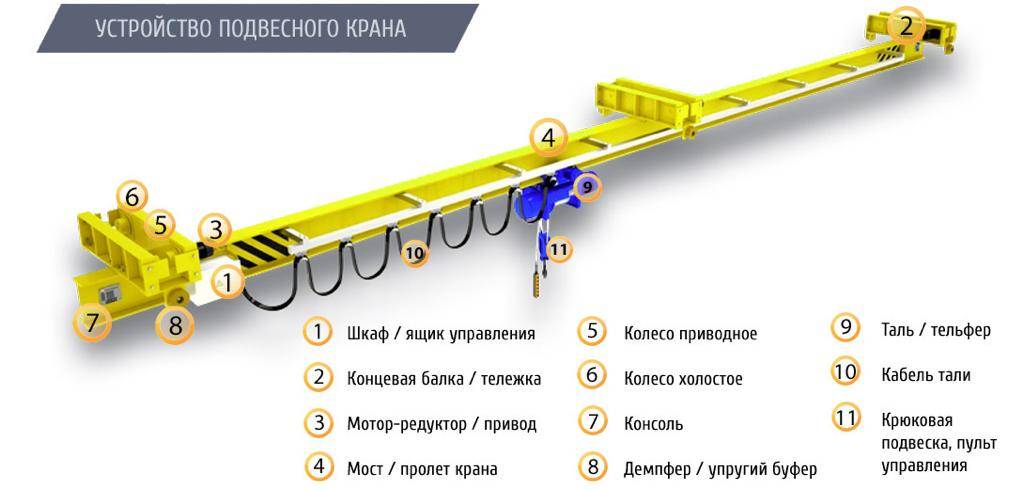

По своим конструктивным особенностям, кран-балки подразделяются на две категории: опорные и подвесные. Различаются эти группы обустройством пути передвижения. Опорные модификации перемещаются по подкрановым путям, оборудованным спецрельсом. Управление погрузочно-разгрузочными операциями осуществляется вручную или посредством установленного электропривода.

Подвесные модели фиксируются к потолочным перекрытиям. Функцию направляющих здесь выполняет двутавровый швеллер. Такие конструкции более вариативны в применении, и помогают более рационально использовать внутреннее пространство помещения. Нужно уточнить, что если крановое оборудование предполагается устанавливать внутри гаражного бокса, лучше остановиться на подвесном варианте.

Сборка гаражного крана

Сделать конструкцию, называемую в простонародье «гусем», достаточно просто. Для начала в интернете следует найти чертеж и подогнать его под свои размеры. Для механизма, описанного ниже, берем минимум материала, чтобы получить недорогой, но надежный помощник.

Материалы и инструменты

Для создания приспособления понадобятся следующие материалы:

• труба прямоугольного сечения 80 на 80, длина 7 метров;
• труба диаметром 89 мм, длиной 700 мм – 2 штуки;
• труба диаметром 76 мм, длиной 900 мм;
• колеса поворотные – 2 штуки;
• колеса обычные – 2 штуки;
• колеса с тормозом – 2 штуки;
• пластины из металла 8 мм – 4 штуки;
• домкрат грузоподъёмностью 5 тонн;
• цепь, крюк;
• шпилька М14 длинной 1000 мм.

Инструменты понадобятся следующие:

• болгарка;
• сварочный аппарат;
• дрель;
• гаечные ключи.

Ход работы

Процесс монтажа происходит следующим образом:

1. Ознакамливаемся с чертежом, выясняем все основные моменты.
2. Для начала следует сварить стыковую часть опоры, она будет основой для будущего крана. На нее же наваривает узлы с колесами.
3. К стыковой части привариваем вертикальную стойку. Данный конструктивный элемент в нижней плоскости оснащаем распоркой.
4. На вертикальную стойку монтируем домкрат, и стрелу крана. Домкрат закрепляется одной стороной на вертикальной опоре, а второй стороной – на стреле.
5. К концу стрелы приваривается крюк, а также растягиваются цепи.

Как видим, нет никаких сложностей при монтаже подъёмника и это вполне реально сделать у себя в гараже своими руками.

В настоящее время подъёмные устройства, изготовленные своими руками, все больше завоевывают сердца автомехаников в первую очередь за счет своей низкой стоимости. Механизм, описанный в статье, сделан из минимального количества материала, но он будет служить достаточно долго.

Кран балка для гаража своими руками

Два варианта построения бизнеса по кузовному ремонту автомобилей. И так способ первый.

Вы в одном лице и мастер и директор. Как правило такие мастерские имеют небольшой финансовый оборот в силу ограниченного количества работников мастеров. Как правило кузовным ремонтом занимаются в своих гаражах или берут в аренду небольшие помещения. Регистрация индивидуального предпринимательства в таких случаях можно сказать практически не требуется, так как суммарный денежный оборот наличных средств не превышает все заданные пределы в рамках Российского законодательства. Если в ваших планах именно такая мастерская, то первое что вам необходимо:

1. Небольшой гаражный бокс, чтобы в нем можно было проводить единовременный ремонт от одного до трех автомобилей. 2. Несколько человек для выполнения различной подсобной работы — принеси подай. 3. Необходимое оборудование — различные виды сварок для кузовного ремонта и сопутствующий инструмент.

Во втором случае, когда вы хотите открыть нормальный бизнес, с регистрацией и налогами, заморочек потребуется немного больше, но основная смысловая их нагрузка остается прежней.

1. Помещение, желательно на территории какого-нибудь предприятия, так как в этом случае будет охрана включена за небольшую доплату охранику. А это уже плюс. 2. Кредиты на приобретение всего необходимого оборудования. После чего так же вам стоит все это дело застраховать от возможных рисков. В большинстве случае страхуется имущество на пожар и кражу. 3. Поиск квалифицированного персонала. Если вы не разбираетесь в ремонте автомобилей, то доверьте это дело профессионалу в своей отрасли. 4. Следующий этап становления вашего бизнеса — это регистрация в налоговой системе.

Tags: Кран балка для гаража своими руками

Как сделать кран-балку своими руками, материалы и инструменты, расчеты, сборка и установка

Использование гаража в качестве мастерской для выполнения ремонтных работ часто требует подъема тяжелых стройматериалов и автомобильных запчастей. Соорудив своими руками кран-балку, можно перемещать на автоматизированном механизме крупногабаритные предметы.



Необходимые инструменты и материалы

Для самостоятельной сборки конструкции необходимо предварительно подготовить набор инструментов и материалов. В частности, потребуются:

• трубы квадратного сечения для стоек;
• бесшовная труба сечением 100 мм для поперечной штанги;
• трубы сечением 110 мм для опор штанги;
• металлические уголки 100х100 мм;
• фиксирующие болты М16;
• тельфер;
• сварочный аппарат.

Проведение расчетов

Чтобы конструкция соответствовала размерам помещения и функционировала на необходимом рабочем пространстве, важно перед выполнением монтажных работ провести расчеты. Чертеж с указанием габаритов всех комплектующих можно подготовить самостоятельно либо воспользоваться специальным калькулятором. Стандартными параметрами в расчетах являются следующие:

Стандартными параметрами в расчетах являются следующие:

• высота не более 2,5 м для ремонта легковых автомобилей и проведения работ, требующих подъема и перемещения тяжелых предметов;
• грузоподъемность зависит от используемой разновидности тали и, как правило, составляет 800-1000 кг;
• ширина конструкции — от 4 м;
• размеры стоек — 120 см.

Если возникает необходимость работы с более габаритным оборудованием, грузоподъемный механизм можно дополнительно укомплектовать вертикальными стойками А-образной формы. Также по желанию допускается сделать конструкцию легко разбираемой, что актуально в условиях ограниченного пространства или в случае редкой необходимости подъема грузов.

Сборка кран-балки для гаража

Собирая своими руками грузоподъемный гаражный кран, необходимо последовательно выполнить ряд действий, согласно инструкции. Придерживаясь правил монтажа, удастся сделать конструкцию, которая исправно прослужит долгие годы. Ключевыми этапами сборки самодельного оборудования является подготовка каркаса и закрепление кран-балки для подъема, удержания и перемещения грузов.

Важно Конструктивные особенности стреловых пневмоколесных кранов

Как сделать каркас-основу подъемного механизма крана

Основная нагрузка приходится на стойки оборудования, поэтому для надежной фиксации конструкции требуется соорудить прочный каркас. Возведение элемента предполагает следующие действия:

Из металлических уголков при помощи сварочного аппарата делают ножки под кран и приваривают под углом 45 градусов с каждой стороны от трубы диаметром 110 мм. К стойкам привариваются металлические треугольники для создания распорок. Чтобы обеспечить движение конструкции к горизонтальному основанию, приваривают ролики по обе стороны стоек

Важно использовать ролики, предназначенные для металлических контейнеров, поскольку они способны выдерживать большой вес. Сверху конструкции располагают трубу, по которой передвигается подъемный механизм

Длина трубы зависит от размеров гаража и собственных требований к конструкции. Ролик для движения троса фиксируют на двутавр, которые предварительно приваривают по центру трубы. Для дополнительной устойчивости каркаса к балке приваривают трубу с квадратным сечением

Она располагается поверх балки таким образом, чтобы с каждой стороны оставался выступ 20 см. Поперечную трубу вставляют в трубу с квадратным сечением и делают сквозные проемы для фиксаторов с двух сторон. В отверстия вставляют крепежные болты и закручивают.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.



Управление лебедкой

При нажатии кнопки SB1 питание проходит через реле тока, нормально замкнутые контакт концевого выключателя и контакт пускателя КМ2, включает электромагнит пускателя КМ1. Пускатель КМ1 подает питание на двигатель М1, вследствие чего включается подъем груза. Реле тока (РТ) необходимо для того, чтобы не допустить длительной работы двигателя в режиме перегрузки. Концевой выключатель необходим для остановки вращения при достижении крюком предельного верхнего положения во избежание вывода из строя лебедки или ее привода. Питание пускателя КМ1 пропущено через нормально замкнутый контакт пускателя КМ2 во избежание их одновременного включения. Если этого не сделать, то, если будет включено одновременно 2 пускателя, произойдет короткое замыкание в силовой части цепи на местах прилегания контактных групп, что выведет их из строя. Такие схемы включения пускателей между собой называются схемами взаимоблокировки.

По теме: Лечебные маски для волос в домашних условиях: рецепты, особенности применения, эффективность, отзывы

Для того чтобы опустить груз, нажмем кнопку SB2. При ее нажатии ток проходит через нормально замкнутый контакт концевого выключателя предельно нижнего положения. И нормально замкнутый контакт пускателя КМ1, проходя через катушку пускателя КМ2, запускает обратное вращение. Концевой выключатель необходим для избегания перематывания троса.

На что стоит обратить внимание при установке крана

Фото процесса монтажа. Выполняет Качественная установка мостового крана – залог дальнейшей бесперебойной и эффективной эксплуатации крана

Именно на момент возведения нужно обращать особенное внимание, так как в данном процессе закладывается не только непосредственно механизм, но и основа его высокой производительности, как и продолжительность эксплуатационного периода грузоподъемной техники

Монтажные работы (точно так же как и демонтаж мостового крана) должны осуществлять только специалисты. Как правило, данным видом работ занимаются специализированные компании, имеющие документально закрепленное право осуществлять установку кранов

Мостовые краны относятся к механизмам класса повышенной опасности, поэтому крайне важно соблюдать технику безопасности, как при монтаже, так и при эксплуатации

На видео запечатлен процесс монтажа однобалочного мостового крана

Большое значение стоит уделить выбору компании, которая будет устанавливать грузоподъемные механизмы. Среди главных особенностей стоит выделить наличие всех документов, разрешающих установку, настройку и пуск механизмов, наличия качественного специального оборудования для установки, штат высококвалифицированных специалистов с опытом осуществления подобных работ.

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

• поперечной трубы,
• квадратных стоек на треугольных опорах, оснащенных колесиками,
• ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

• двутавровые балки,
• гидроцилиндр,
• втулки,
• насос,
• распределитель на две секции.

Подвижная и более простая, стационарная кран балка в гараже своими руками – вполне выполнимо, если есть сварочный аппарат и два дня свободного времени. Для профессиональной авторемонтной мастерской проще купить готовое подъемное оборудование.

Если необходимость в кране бывает редко, то дешевле сделать простой и надежный подъемник самостоятельно. Такой самодельный кран легко подымет вес до 800 кг, а этого для ремонтных работ в гараже вполне достаточно.

Для того чтобы сделать каркас для небольшого крана балки в стандартном гараже своими руками понадобятся следующие материалы:

• балка двутавровая (4 – 4,5 метра) – нужный метраж зависит от высоты гаража;
• труба (диаметр 10-12 см), длина 2,4 метра – 2 штуки;
• одна квадратная труба (10х10 см);
• уголки (10х10);
• ручная таль и тельфер;
• болты (М16) с гайками.

Если планируете строить передвижную кран-балку, то нужно еще четыре ролика и тельфер.

Порядок работ по изготовлению каркаса крана своими руками:

• свариваем ножки крана — к двутавровой трубе надо приварить уголки с двух сторон;
• расположение уголка – под углом 45 градусов. Получаются своеобразные ребра жесткости, которые будут прочно фиксировать стойку, на которую приходится основной вес переносимого краном груза;
• свариваем на каждой стойке крана по два треугольника, распорки.

• если кран балка передвижная, то с двух сторон снизу, на каждой стойке на горизонталь надо приварить по ролику – подойдут обычные ролики для металлических контейнеров, мебельные не выдержат веса;
• сверху, в качестве перекладины закрепляем трубу, по которой будет двигаться подъемный механизм;
• по центру трубы привариваем двутавр для крепления ролика, по которому будет двигаться стальной трос подъемного механизма крана.

• сверху двутавровой балки привариваем кусок квадратной трубы (для придания жесткости каркасу) – 40 см. Труба должна выступать по обеим сторонам минимум на 20 см. Получается, что боковая стойка расположена посередине трубы жесткости перекладины;
• в квадратную трубу вставляем поперечную трубу перекладины каркаса;
• просверливаем сквозные отверстия под болты креплений с двух сторон квадратного держателя и в самой трубе перекладины – нужна жесткая надежная фиксация с двух сторон вертикальной стойки.

Получается П-образная конструкция каркаса крана, которая установлена на жестких ножках распорках, а по верху жестко закреплена болтами труба перекладина.

Самодельный мини-кран

Вне зависимости от высоты сооружения вес бетонных блоков всегда остается неизменным. Чтобы облегчить работу во время строительства, можно самостоятельно изготовить подъемный кран. Собрать небольшой грузоподъемностью около 200 кг несложно. Оборудование предназначено для бытового использования и имеет вес 200-300 кг. Это удобная модель, легко собирается и разбирается. Небольшие размеры позволяют перевозить технику в пикапе. Подготовленные чертежи помогут упростить процесс сборки, они включают следующую информацию:

1. Основа конструкции состоит из грузовой лебедки и опор. Для первой используют редуктор с червячным основанием. С его помощью допустимо создать ручной привод. Тогда сборка стреловой лебедки станет легче. Строительные опоры служат основанием для наружных винтовых деталей.
2. Для лебедок нужна основа. Ее изготавливают из ротора электродвигателя. Все детали должны соответствовать друг другу по размерам, поэтому их тщательно вымеряют линейкой. Самостоятельно сделать основу не получится, т. к. для этого требуется специальное оборудование.
3. Платформу оборудуют колесами, это упростит перемещение крана по поверхности.
4. Чтобы кран стоял устойчиво и не терял равновесие, стрелу устанавливают на нулевой уровень.
5. Из трубы диаметром до 8 см изготавливают стрелу. Ее приемлемая высота — 5 м. В основание устанавливают профиль из 2 уголков.
6. Из автомобильной ступицы создают поворотный механизм. Он будет отвечать за вращение и подъем стрелы. Ступицу можно использовать от любого грузового транспорта.
7. Простые кирпичи подойдут в качестве противовеса.
8. Кран устанавливают на станину от старого станка или на гусеничный тракт.
9. Так как работает оборудование на маленькой скорости, поворотный механизм и лебедка в тормозе не нуждаются.

Чтобы сделать подъемный кран для гаража, понадобится: ручная лебедка, поперечная труба и стойки на колесах. Крепления для трубы приваривают вверху стоек. Ручную лебедку монтируют на вертикальной стойке. Можно купить готовую лебедку или сделать ее самостоятельно. При самостоятельном изготовлении используют барабан с тросами, который монтируют на конструкцию из труб. К барабану прикрепляют большую звездочку с цепью, а к электроприводу — маленькую. Если лебедка ручная, вал с барабаном дополняют рукояткой. Для перемещения троса требуются ролики, их крепят на балке.

Получится компактное устройство, которое не займет много места и легко будет разбираться. Готовый кран сможет перемещать груз до 800 кг.

Опорная кран-балка

Это полноповоротная конструкция, оснащенная стрелой и подъемным механизмом. В гараже такую кран-балку можно использовать только как угловую, однако, у этого варианта есть конкурентное преимущество. Конструкция разборная и переносная, поэтому вполне подойдёт для строительства и других хозяйственных целей. Как и в предыдущем случае, основную часть деталей можно найти в гараже, но некоторые элементы придётся покупать. В любом случае, консольная кран-балка, сделанная своими руками, обойдется значительно дешевле приобретения заводской модели.

Вначале собирается поворотный механизм, состоящий из двух подшипников, корпуса и основания. Сразу нужно уточнить, что корпус и нижняя платформа изготавливаются на токарном станке, поэтому их наверняка придется заказывать. Подшипники подбираются индивидуально, с учетом размера корпусной части и диаметра втулки, на которую будут насаживаться. Стягивается конструкция болтами, для чего в корпусе высверливаются отверстия заданного диаметра с внутренней резьбой.

Теперь переходим к изготовлению опорных стоек. Для этого потребуется обрезок трубы и четыре куска швеллера

Верхний край трубы выравнивается болгаркой и напильником: к этой части приваривается поворотный механизм, поэтому важно не допустить перекоса. Швеллер нарезается с таким расчетом, чтобы высота находилась на уровне пояса человека

Это делается для того, чтобы вращение рукояти подъемного механизма не вызывало затруднений

Опорные стойки подрезаются по уровню, чтобы кран-балка не заваливалась в процессе эксплуатации. Дополнительно к нижней части швеллера закрепляется крестовина, выполненная из любого жесткого профиля. Здесь лучше использовать резьбовое соединение, чтобы упростить процесс транспортировки

Это делается для того, чтобы вращение рукояти подъемного механизма не вызывало затруднений. Опорные стойки подрезаются по уровню, чтобы кран-балка не заваливалась в процессе эксплуатации. Дополнительно к нижней части швеллера закрепляется крестовина, выполненная из любого жесткого профиля. Здесь лучше использовать резьбовое соединение, чтобы упростить процесс транспортировки.

Следующий элемент конструкции – платформа кранового оборудования. Оптимальным вариантом будет двутавровая балка, крепящаяся к поворотному кругу болтами. В качестве альтернативы подойдет швеллер или деревянный брус 150*200 мм

Здесь нужно акцентировать внимание на равновесии, чтобы кран-балка не заваливалась и не перевешивала платформу при подъеме груза. Для этого в противоположной стреле части платформы подвешивается противовес из обрезков металла или кирпича

Чтобы элемент органично вписался в общую конструкцию, лучше сварить небольшой короб, внутри которого и будет размещен противовес

Чтобы элемент органично вписался в общую конструкцию, лучше сварить небольшой короб, внутри которого и будет размещен противовес.

На платформу ставится лебедка и стрела. Грузоподъемность лебёдки подбирается индивидуально. Как показывает практика, для хозяйственных нужд достаточно значения в 500-1 000 килограмм

При покупке не лишним будет обратить внимание на наличие тормоза-фиксатора

Стрела собирается из трех элементов:

1. Крепления с валом.
2. Бруса.
3. Наконечника, где установлен шкив.

Корпус крепления можно сварить из кусков швеллера, пропустив через центральную часть любой металлический «кругляк», диаметром 20-30 мм. С боков вал «запирается» подшипниками подходящего размера, чтобы повысить износоустойчивость трущихся деталей и упростить подъем/опускание стрелы. Тело стрелы изготавливается из деревянного бруса, который зажимается швеллером. В верхней части ставится блок шкива, через который пропускается трос лебедки.
