Простая паяльная станция своими руками
Собрать самостоятельно максимально простую и достаточно надёжную паяльную установку вполне возможно. Для этого достаточно приобрести минимальный набор материалов, а также подготовить рабочие инструменты и выбрать правильную схему изготовления станции своими руками.
Необходимые инструменты и материалы
Самым простым вариантом для изготовления своими руками станет паяльная термовоздушная установка, собранная на основе традиционного паяльника.
Схема и элементы паяльной лампы
Необходимые материалы и инструменты для самостоятельного изготовления представлены:
- паяльником с рукоятью из древесины;
- аквариумным компрессором;
- шуруповёртом;
- сверлом;
- медицинской капельницей;
- фольгой;
- небольшой частью антенны;
- многожильным кабелем.
Пошаговая инструкция
После того как будет подготовлен весь необходимый для изготовления материал и инструмент, следует приступить к самостоятельной сборке прибора.
Подготовить к работе все необходимые инструменты
Демонтаж рукояти и откручивание проводов, соединяющих нагревательный элемент с питающим кабелем
Снять рукоять паяльника
Провод протаскивается через рукоятку, после чего в боковой части осторожно высверливается небольшое отверстие.
Сделать в ручке отверстие
В высверленное в рукояти отверстие необходимо вставить и протянуть питающий провод, привязанный к небольшому кусочку проволоки, после чего часть капельницы с резинкой разрезается строго пополам.
Разрезать часть капельницы пополам
Оставшуюся часть капельницы, оснащённую трубочкой, следует аккуратно вставить в рукоять инструмента, на место расположения питающего провода.
Часть капельницы вставить в рукоять паяльника
Полученное соединение отличается высокой надёжностью и абсолютной герметичностью, что позволяет подключить к питающему проводу изъятый на первом этапе нагревательный элемент.
Подключить нагревательный элемент
Участки соединений на проводах должны быть качественно заизолированы, после чего все охлаждающие отверстия нагревательного элемента тщательно обматываются обычной фольгой.

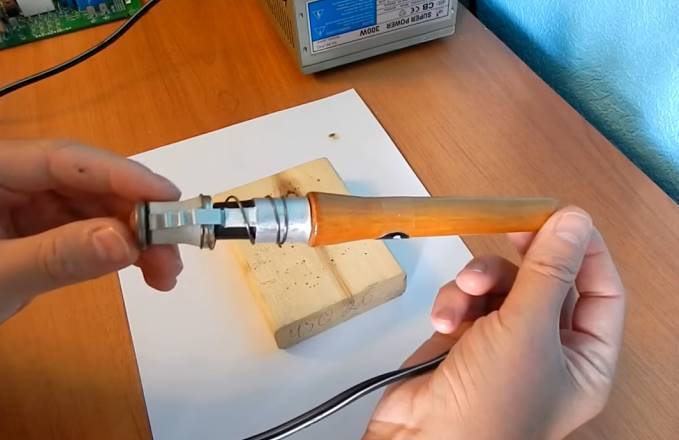

Выполнить изоляцию соединений
Для получения максимально надёжного соединения, обмоточная фольга фиксируется при помощи обычной медной проволоки.
Фольгу зафиксировать медной проволокой
Сопло, обеспечивающее направление воздушного потока, выполняется из отрезка антенной трубочки, которая устанавливается на месторасположения жала.
Установить сопло
Отверстие, сквозь которое проходит питающий провод, требуется тщательно загерметизировать, после чего подключается стандартный аквариумный компрессор. Готовая термовоздушная паяльная установка способна обеспечивать накал в пределах 300–310 градусов, что является вполне достаточным показателем для проведения работ с самыми мелкими элементами плат
С целью повышения уровня мощности выполняется намотка на нагревательный элемент обычной нихромовой нити и осуществляется установка более производительного компрессора.
Меры предосторожности
С целью обеспечения безопасной эксплуатации паяльной станции необходимо чётко следовать прилагаемой производителем инструкции:
- прежде чем приступить к работе с антистатической паяльной установкой, необходимо убедиться в нормальном, рабочем состоянии электрического питания;
- следует оградить устройство от любых тяжёлых механических воздействий, вызывающих повреждения прибора;
- паяльная станция любого вида должна использоваться исключительно по своему прямому назначению;
- нельзя осуществлять работу паяльной станцией вблизи быстро и легковоспламеняющихся предметов;
- запрещается в процессе работы контактировать с насадкой фена, жалом паяльника или смежными с ними частями;
- ремонтные работы и замена элементов в паяльной установке осуществляются только после отключения прибора от сети и его полного остывания;
- нельзя работать с электроинструментом мокрыми руками;
- прибор должен храниться в недоступном для детей месте.
Если в процессе пайки с поверхности выделяется дым, то работы должны осуществляться только в хорошо проветриваемых помещениях.
Бесконтактный паяльник
Если острой потребности в использовании инфракрасной паяльной станции нет, то для пайки может быть с успехом применен инфракрасный паяльник. Внешне он похож на обычный с той разницей, что вместо жала имеет нагревательный элемент.
Применение и устройство
Инфракрасный паяльник используется в условиях, когда контакт с выводами компонентов недопустим. Удобно им пользоваться и для пайки радиодеталей, так как часто у обычного паяльника на жале образуется нагар, и соединения получаются некачественными. Нагар приходится счищать, а на эти действия уходит порой довольно много времени.
В условиях домашней мастерской можно сделать простейший самодельный инфракрасный паяльник из прикуривателя автомобиля. Нагревательный элемент этого устройства отлично подойдет для изготовления инструмента.
Так как для нормальной работы прикуривателя нужен постоянный ток напряжением 12 Вольт, соответствующий бортовой электросети автомобиля, понадобится электропреобразователь, чтобы можно было использовать бытовую сеть переменного тока. Для этих целей можно с успехом применить блок питания для корпусов компьютеров.
Изготовление
Чтобы собрать инфракрасный паяльник, необходимо извлечь нагревательный элемент из корпуса прикуривателя. Далее к его контактам необходимо присоединить питающие провода. К центральному контакту, соответствующему «плюсу» автомобильной сети, можно подвести любой медный провод в изоляции.
К «рубашке» элемента, контактирующей в автомобиле с массой, необходимо подвести медный одножильный провод сечением не менее 2,5 кв. мм. К этому проводу уже можно припаять другой гибкий медный проводник.
Соединение необходимо изолировать на расстоянии примерно 2-3 см от нагревательного элемента, одев на соединение термоусадочную трубку. ПВХ изоляционную ленту использовать не стоит, так как она может расплавиться.
Для корпуса инфракрасного паяльного инструмента необходимо использовать любой стержень из тугоплавкого материала. Можно даже использовать неисправный паяльник, закрепив нагревательный элемент прикуривателя на жало.
Для этой цели используют стальные затягивающиеся хомуты. При этом необходимо следить, чтобы два питающих провода не соприкасались друг с другом неизолированными отрезками. Устройство соединяется с блоком питания гибким кабелем или электрошнуром достаточной длины.
Назначение отдельных модулей
Питающий блок для паяльных станций изготавливается на основе автотрансформатора достаточной мощности, посредством которого можно управлять амплитудой поступающего на нагрузку напряжения (в небольших пределах). В качестве конечного потребителя (нагревателя для паяльной станции) чаще всего используются либо обычный электропаяльник, либо специальный термический фен, имеющий встроенный переключатель режима работ.
При приобретении подходящей для домашних условий установки предпочтение следует отдавать тем изделиям, в комплект которых входят отдельный держатель или подставка под нагревательный инструмент. При их наличии пользоваться паяльной станцией будет намного проще и безопаснее.
Входящим в комплект инструментом пользоваться будет значительно удобнее, если в его составе имеется специальный отсос для удаления остатков расплавленного припоя, а также наиболее востребованные запчасти.
Сборка комплекта на жалах Hakko
Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.
Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.
Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.
На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.
В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.
Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:
Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.

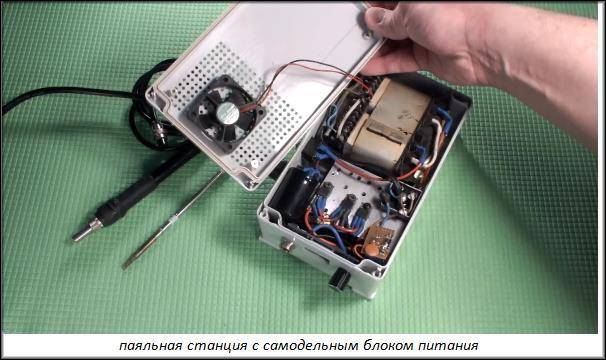

БП можно создать и самостоятельно из следующего:
- понижающий советский трансформатор;
- готовая сборка с диодным мостом KBPC5019;
- сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
- три параллельно соединенных полевых транзистора IRF730;
- микросхема LM317;
- радиатор охлаждения, вентилятор, подключенный через свой диодный мост.
Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.
Инфракрасная
Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:
- паяльник;
- блок питания от ПК;
- автомобильный прикуриватель.
Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.
Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.
Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.
Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.
Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.
Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.
Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.
Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.
Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.
Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.
Как сделать термовоздушную станцию
Несмотря, что бесконтактные модели имеют довольно простой принцип работы, стоят они недешево. Поэтому многие пытаются сделать их самостоятельно.

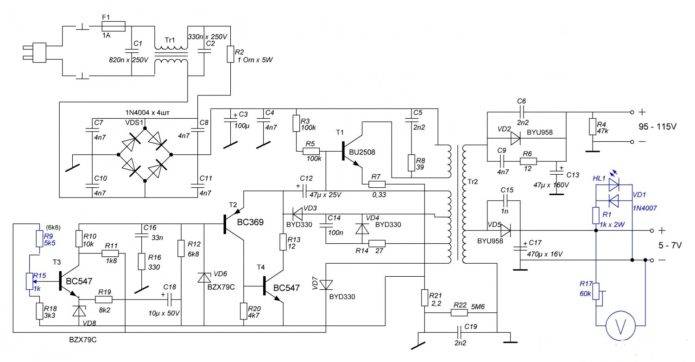

Схема паяльной станции своими руками, элементная база
Диодный мост — один из главных компонентов станции
Главным элементом самодельной станции является сам паяльник, с помощью которого осуществляется пайка компонентов. Рекомендуется использовать паяльники, снятые из других станций. Самостоятельно изготовить паяльник довольно сложно.
Также надо подобрать диодный мост, который будет подсоединяться к трансформатору. Чтобы получить стабильное напряжение 5В, понадобится дополнительный стабилизатор. Он должен оснащаться радиатором, который сможет защитить от перегревов.
Изготовление корпуса и нагревательных элементов
В качестве основы конструкции можно использовать обычные дверцы от антресоли. Также подойдет фанера толщиной не меньше 1 см. Если таких материалов нет, можно сделать корпус из алюминиевых листов. Они достаточно плотные и с их помощью удастся создать прочную и надежную конструкцию.
Если не хочется делать корпус самостоятельно, можно воспользоваться уже готовыми конструкциями. Например, идеально подойдут корпуса от старых видеомагнитофонов.
Система управления
Фанерные листы — идеальный материал для изготовления корпуса
Самодельный паяльник должен оснащаться качественной системой управления. Для этого придется заказывать специальные дифференциально-интегральные регуляторы. Они отвечают за настройку температуры нагрева инструмента и позволяют пользователю самостоятельно устанавливать, насколько сильно должен разогреваться паяльник во время работы.
После получения регуляторов надо подогнать под них габариты корпуса и вырезать необходимые отверстия для установки элементов. Рекомендуется размещать их на передней панели.
Сборка и настройка работы
Прежде чем приступить к проверке работоспособности устройства, надо его собрать. Для этого рекомендуется воспользоваться схемой, чтобы подключить все правильно и не допустить ошибок. Когда в корпусе все детали будут подсоединены, можно зафиксировать держатель, на котором будет крепиться паяльник.
После сбора конструкции надо проверить ее работоспособность
При включении станции необходимо особое внимание обратить на работу регуляторов и на то, насколько быстро нагревается паяльник
Назначение кнопок и варианты прошивки
Программатор используется для настройки работы паяльника
Передняя панель устройства должна оснащаться кнопками управления. Они выполняют такие функции:
- увеличение или уменьшение температуры нагрева;
- изменение режимов работы.
Воздушный паяльник
Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.
Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.
Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.
Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.
Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:
- спираль нихрома;
- керамический патрон для лампы.
Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

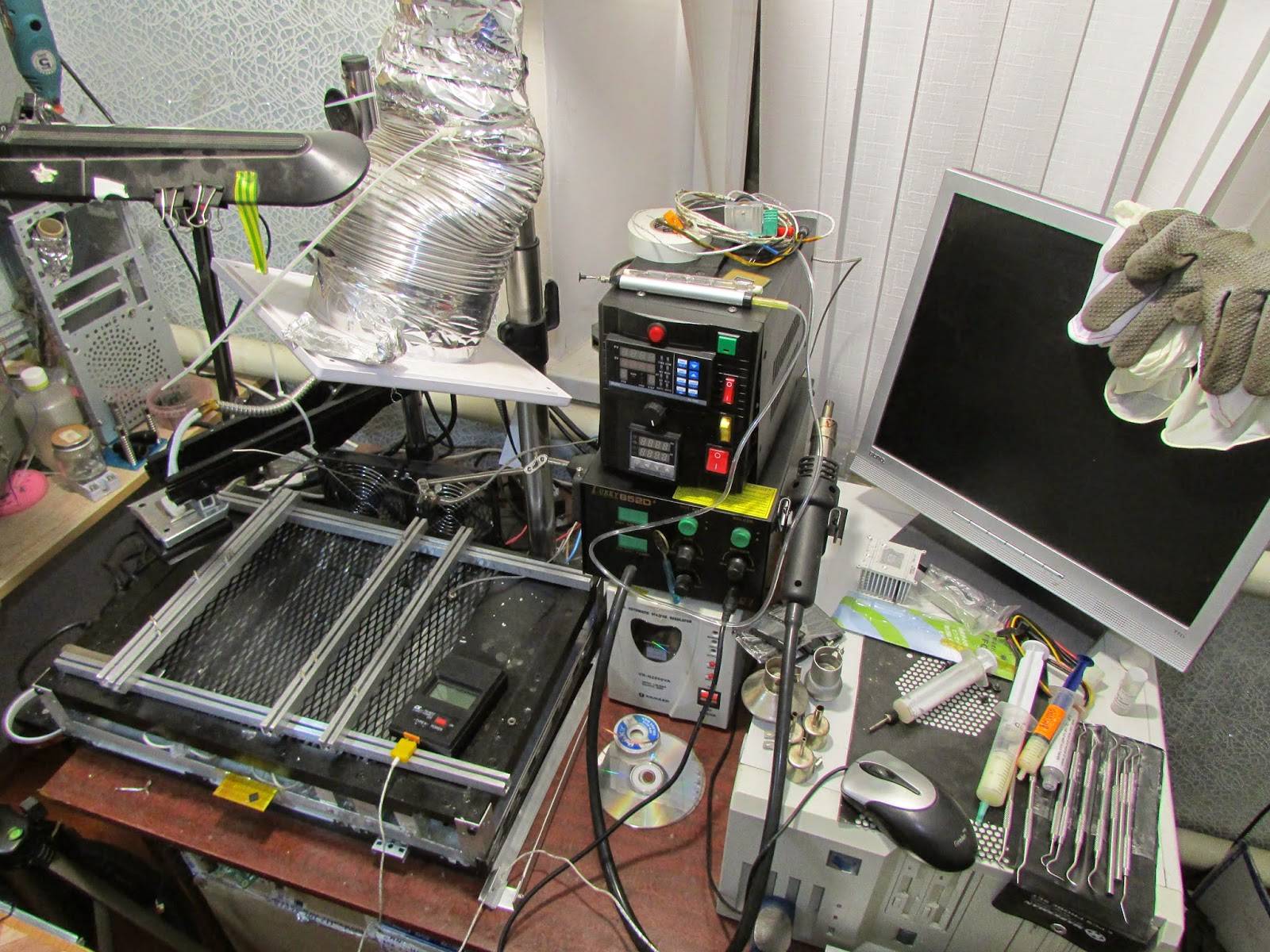

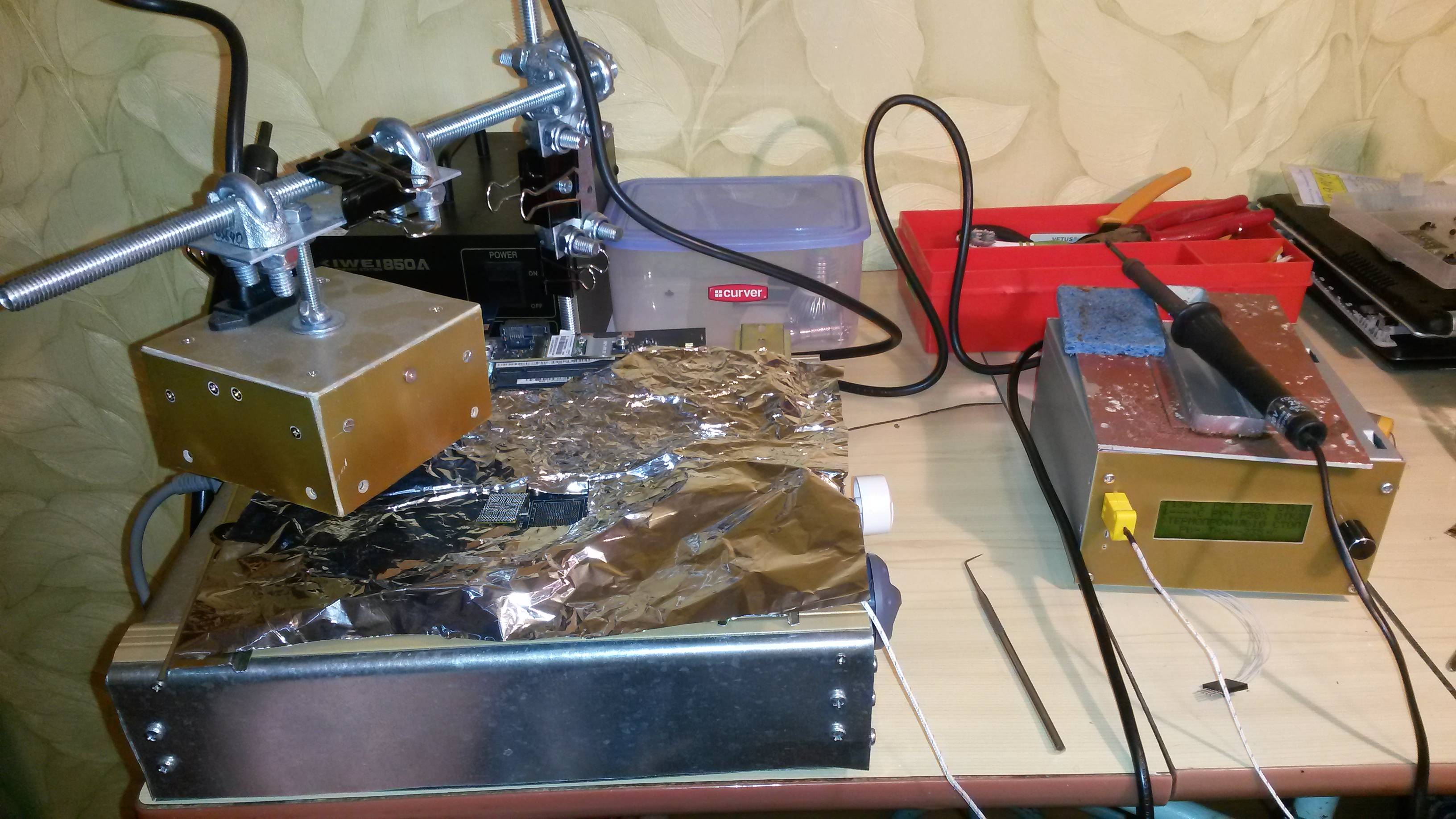

Инфракрасная паяльная станция своими руками
Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей.

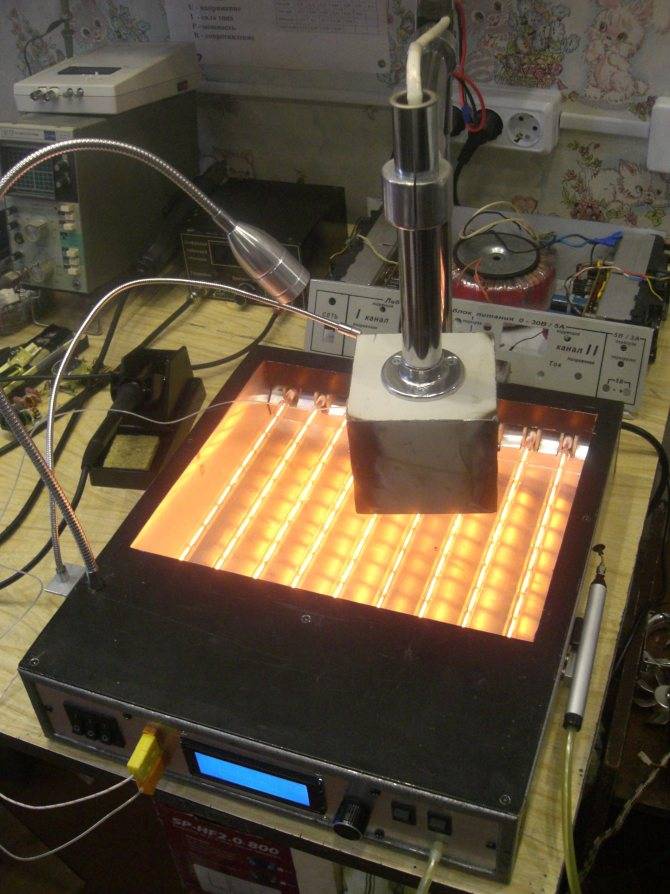

Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.
Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль.
Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.
Нижний подогрев
Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

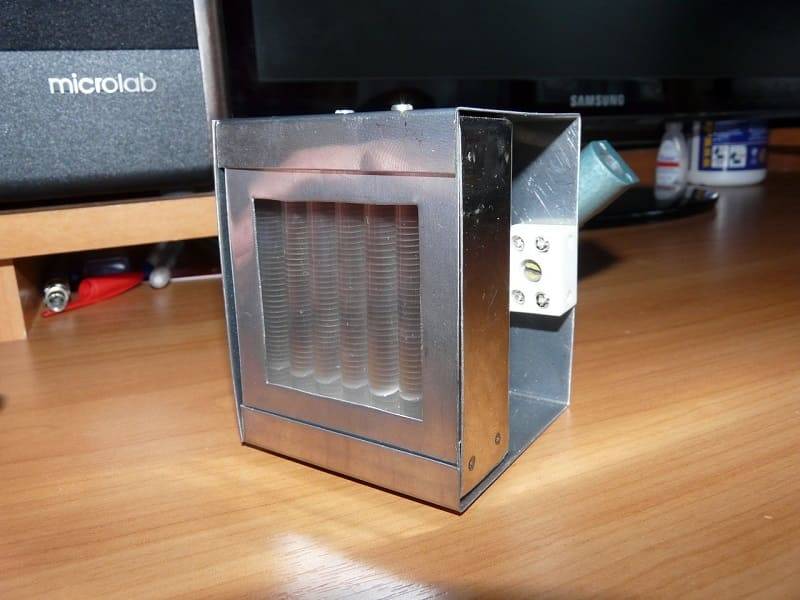

Верхний подогрев
Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя – обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции.
Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.
Блок управления
Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.
Детали для самодельного прибора
Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:
- Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
- Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
- Шланг от душевой лейки для проводов, алюминиевые уголки.
- Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
- Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
- Винты, разъемы и дополнительные периферии.
В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.
Описание процесса ИК-пайки
Индукционная паяльная станция
Процесс инфракрасной пайки состоит из нескольких фаз:
- Печатную плату помещают на платформу станции.
- Её фиксируют боковыми упорами и дополнительными рейками.
- Вокруг монтажного участка пластиковые элементы закрывают клейкой фольгой.
- На высоте 3-4 см от микросхемы устанавливают инфракрасный излучатель.
- Термопару на гибкой трубке подводят непосредственно к месту пайки.
- С помощью кнопок на интерфейсах термоконтроллеров задаются режимы работы верхнего и нижнего нагревателя.
- К месту пайки подводят светильник на стальном гибком шнуре.
- Включают станцию нажатием стартовой кнопки.
- По истечении заданного времени микропроцессор снимают с платы с помощью пинцета.
- Таким же образом, только в обратном порядке, монтируют новый микропроцессор.
KIA Ceed SW Снежка › Бортжурнал › Плитка-столик для массовой пайки SMD элементов.
По прозьбам трудящихся, вот конструкция столика для пайки, в частности светодиодов 5050. У подогрева платы галогеновым прожектором нарисовались парачка недостатков, первое, это неравномерный нагрев, вдоль лампы нагрев сельнее, к краям меньше, и второй, слепит маслость, при работе ))) Поэтому была собрана сия плитка.
Нагреватель взят от промышленной электроплиты, от одной секции, в чугунном корпусе которой находятся 2 ТЭНа по 3кВт 220в, взят один, вот такой конструкции.
В качестве верхней пластины взят титановый лист примерно 3-4мм и подходящего габарита, к пластине приварины 4 болта, так, что бы они находились между «волнами» ТЭНа, сверху накрыто второй пластиной и стянуто гайками, получается этакий сендвич.
Через бронзовые втулочки (отпиленные забивные анкера) к крепёжным болтам прикручены болты М6 с таким расчётом, что бы вывода ТЭНа не касались стола, в качестве токоподвода использовался обрезок провода с вилкой. В дальнейшем может добавлю терморегулятор, нагревается махом.
Применение и устройство
Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.
Инфракрасная паяльная станция промышленного производства
Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.
Изготовление
Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.
Термоусадочная трубка
Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов
Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются
Модель на 75 В
На 75 В паяльная станция (своими руками сделанная) позволяет работать с различными сплавами. Также с ее помощью можно заниматься разогревом поверхностей. Для работы с пластиковыми материалами указанные станции подходят идеально. Для того чтобы самостоятельно их собрать, катушку индуктивности следует подбирать с высоким параметром порогового напряжения. Адаптеры для электроинструмента применяются довольно редко. Корпус можно сделать самостоятельно, либо взять с устаревшей поломанной модели. Разъемы для кабеля питания должны быть предусмотрены нелинейного типа.
Повысить проводимость тока в цепи у многих специалистов получается за счет широкополосных транзисторов. Микросхемы, в свою очередь, могут использоваться различного типа. Если собирать устройства средней мощности, то конденсаторы можно использовать синхронные. Емкость их обычно достигает 15 пФ. Катушки индуктивности с оптронами применяются довольно редко. Связано это с тем, что у них малый срок эксплуатации. Фаза выходного сигнала у приборов зависит от скорости выпрямления тока. При установке разъемов медные полупроводники используются довольно часто.
Способ №2. Бесконтактная паяльная станция
Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.
Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.
Принципиальная схема такой паяльной станции приведена на рисунке ниже:
Рис. 2: электрическая схема термофена
Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.
При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.
Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:
- Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.
Рис. 3: намотайте нагревательный элемент
- Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
- В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
- Установите полученную спираль на цилиндрический каркас из негорючего материала.
Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.
- Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
- Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.
Рис. 5. Наденьте шайбу
- Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.
Рис. 6: прикрутите сопло к стакану
- Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
- Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
- Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
- Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.
Рис. 7. соедините все элементы в корпусе
- Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.
Рис. 8. установите кулер
Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.
Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.
Рис. 9: паяльная станция готова
Контактные модели
Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.
Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.
