Гидравлический пресс своими руками

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

Затем проектируют станину – раму, где внутри домкрат будет давить на изделия. Рама обязана быть прочной и подразумевать усилие, которое развивает домкрат, с запасом, потому что приводимый в работу пресс начнет давить одновременно вверх и вниз, пытаясь разорвать станину. Основание рамы обязано обеспечивать достаточную стойкость пресса и, лучше всего, быть в форме платформы. Ширина проема станины будет зависеть от габаритов, предназначенных для прессовки материалов, но она обязана быть не меньше, нежели сумма ширин находящихся элементов оборудования пресса.

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

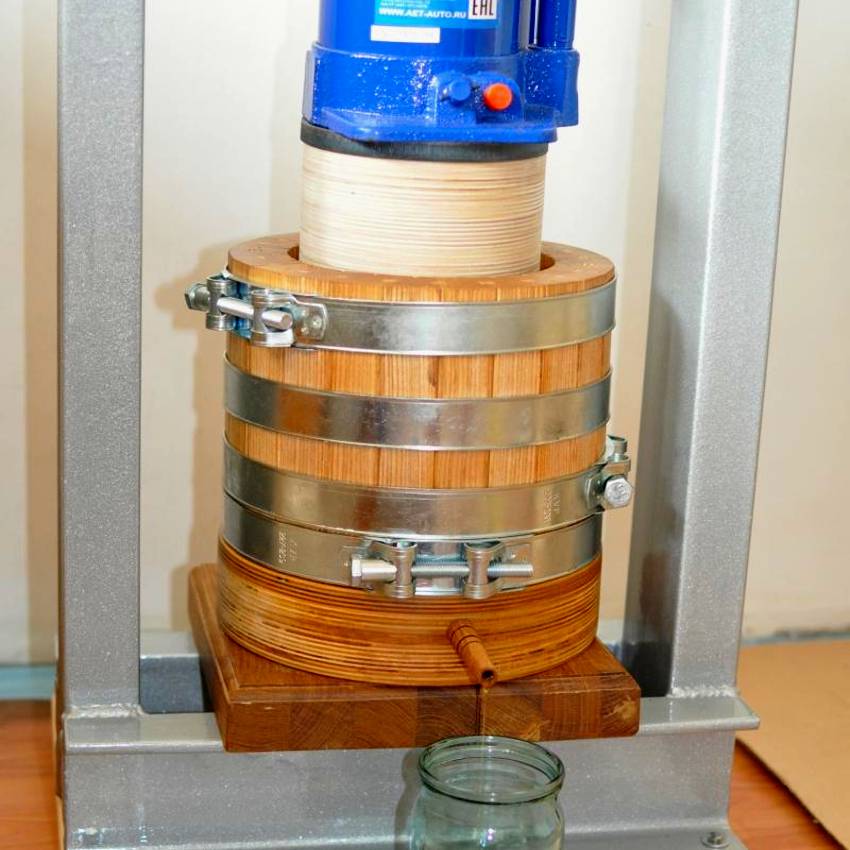

Особенности создания гидравлического маслопресса своими руками

Сделанный своими руками самодельный пресс из домкрата можно использовать в качестве устройства для отжима масла. Однако при его изготовлении необходимо предусмотреть некоторые особенности конструкции.

Самодельный пресс из домкрата также можно использовать для отжима масла

На верхней перекладине каркаса требуется закрепить металлическую пластину. Она должна легко передвигаться по направляющим при воздействии на винтовой вал. Такой механизм дает возможность контролировать зазор между прижимной колодкой и обрабатываемым материалом.

Для фиксации съемной передвижной колодки самодельного пресса из домкрата используются болты. Они устанавливаются в предварительно созданные отверстия с определенным шагом, что определяется условиями рабочего процесса. Однако расстояние между отверстиями не должно быть больше величины свободного перемещения штока гидравлического домкрата. Прижимные элементы изготавливаются из металла разной толщины и являются съемными. По такой технологии можно также сделать пресс для бумаги своими руками.

Когда надо покупать

Настольный ручной механический мини-пресс

Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.

Конструкция

Исследуя варианты, как сделать пресс из домкрата своими руками, остановить выбор можно на одной из распространённых схем.

Пресс своими руками из домкрата чертежи:

Автомобильный подъёмник крепится основанием к верхней траверсе. На направленном вниз штоке фиксируется пуансон. Это простейшая схема, пользующаяся широкой популярностью. Пользователи подчёркивают высокую надёжность такого устройства, а также устойчивость к вибрации.

В числе недостатков конструкции – сложный демонтаж в случае, когда домкрат понадобится для обслуживания автомобиля, а также неудобство при качании рычага в перевёрнутом состоянии.

Пресс из домкрата своими руками с подвижным столом. Домкрат может вообще не фиксироваться на основании, и снять его для использования по прямому назначению элементарно. Качать рычаг просто, поскольку домкрат расположен штоком вверх.

Однако и в этом случае есть недостаток: традиционно пресс воздействует на обрабатываемую деталь сверху вниз, и смена направления для некоторых операций недопустима.

Пресс своими руками из домкрата, установленного на подвижной траверзе. Достоинством является распределённая нагрузка, передаваемая не точечно, а посредством широкой платформы.

Ручка домкрата качается в обычном режиме, но в несколько непривычных условиях, поскольку силовой блок всё время медленно перемещается вниз.

Изготовление домашнего утилизатора

Сам по себе принцип такого устройства общеизвестен. Он направлен на увеличение небольшого усилия или какой-либо энергии для подачи на рабочую пластину, которая является подвижной. Механизмы бывают гидравлическими или механическими. Различаются они и по типу установки. Пресс для вторсырья своими руками сделать относительно несложно.

Простой вариант

Это простейший макулатурный пресс. Его может сделать даже мастер-новичок. О сварке ему, конечно, хорошо бы иметь начальные понятия. Берется для конструкции, как правило, то, что всегда может найтись под рукой.

Домашний (скорее, гаражный вариант, установка для сарая) делается так:

1. Изготавливается чертеж, на котором указываются будущие параметры установки. При определении размеров исходить нужно из места, где предполагается размещение утилизационного станка.

2. Газо- или электросваркой к нижней части металлического швеллера крепится железный короб. Это будет камерой для помещения сырья.
3. Внизу камеры следует оборудовать (лучше в виде откидной крышки) систему для освобождения устройства от готовой продукции.
4. С боков камеры необходимо просверлить вентиляционные отверстия. Их можно сделать в один ряд сверху, но по несколько штук.
5. Сверху к швеллеру нужно прикрепить рабочий рычаг. Чем он будет длиннее, тем меньше усилий придется прикладывать в дальнейшем в процессе прессования.
6. К рычагу необходимо прикрепить лист металла (нержавейки), который будет выполнять роль поршня.
7. По центру поршня приваривается брус или металлическая труба. Длина ее должна быть достаточной для достижения поршнем низа камеры.

https://youtube.com/watch?v=Z9_A8k47Fco

Эксплуатация пресса

Самодельный пресс для макулатуры прост и в эксплуатации

Важно, чтобы он был устойчив, хорошо закреплен, т. е

чтобы не нес угрозу работающему на нем человеку. Начинать нужно с малого, а навыки работы будут повышаться с опытом.

Сам процесс нужно строить таким образом:

1. Бумагу измельчить любым доступным способом.
2. Поместить ее в подходящую емкость, залить водой и дать пропитаться.
3. Перемешать и поместить в камеру.
4. Несколько раз задействовать рычаг.
5. Вынуть и высушить бумагу.

Технология изготовления брикетов

Процесс производства отопительного материала трудоемкий и требует выполнения последовательных операций.

При необходимости нужно подготовить сырье перед использованием:

1. Дробление материала;
2. Сушка дробленного сырья;
3. Измельчение (чем лучше измельчены компоненты брикетов, тем выше показатели теплоотдачи).

Для изготовления своими руками сырье нужно смешать со связующим. Для этого вполне подойдет глина в соответствии 1 до 10, где берется 1 кг глины и 10 кг дробленого материала

Полученную смесь нужно смешать с водой для образования однородной массы, важно чтобы она была ни жидкой, ни твердой

Полученную массу нужно загрузить в специальное оборудование. При прессовании лишняя жидкость выходит и изделие получает окончательную форму. Если использовать самодельный пресс, то есть возможность что небольшое количество влаги все же останется внутри изделия.

Обязательным моментом при изготовлении отопительного материала является просушка после прессования. Сушить можно на открытом воздухе, под солнечными лучами и ветром. Время данного этапа зависит от объема брикетов, а также от использованных технологий прессования.

После просушки изделие нужно переместить в специальное место для хранения или упаковать.

Нюансы изготовления мини-устройства для прессования

Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.

Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.

Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Применение и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

• штамповка и выгибание разного рода предметов;
• ковка деталей из металла;
• выдавливание стальных профилей;
• пакетирование деревянных, пластиковых и металлических изделий.

Применения в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Устройство

Конструкция состоит из следующих элементов:

• замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
• подвижной поперечины, на которой закреплен корпус домкрата;
• пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Гидравлический пресс своими руками

Гидравлический пресс относится к классу гидравлических машин, предназначенных для обеспечения значительного давления на требуемую поверхность. Основным его достоинством является возможность создания такого усилия, которое во много раз превосходит первоначальное воздействие. В технической литературе подобные машины носят имя своего изобретателя. Ещё в 1795 году английский изобретатель Джозеф Брам получил патент на этот аппарат. Из этой статьи вы узнаете, как изготовить гидравлический пресс своими руками.

Термин пресс является достаточно условным. В современной промышленности эти машины решают большое количество важных технических задач. За счёт мощного прилагаемого усилия осуществляется спрессовывание и штамповка деталей. На станциях технического обслуживания производится выпрессовывание подшипников. В перерабатывающих отраслях выдавливают жидкости из различных сельскохозяйственных культур. Применение этого гидравлического принципа не ограничивается только задачами прессования. Кроме промышленных прессов, существует множество подобных машин, решающих более простые, но не менее важные задачи, например, пресс для автосервиса. Гидравлические домкраты и подъёмники позволяют поднимать многотонные грузы, гидравлические струбцины позволяют закреплять детали для последующей обработки. Небольшие прессы применяются в автомобильных мастерских и частных гаражах.

Популярность таких механизмов вызвана тем, что с помощью относительно несложного устройства удаётся получить огромную энергию сжатия.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Пресс для изготовления топливных брикетов своими руками

Покупка готового оборудования для изготовления брикетов в зависимости от его мощности обойдется в сумму от 300 тыс. до 1 млн. руб.

Разумеется, для частника, желающего заняться изготовлением данного топлива чисто для собственных нужд, такие затраты нецелесообразны, поскольку окупятся они не скоро. Более правильным будет изготовить пресс из подручных материалов, тем более что ничего сложного в его конструкции нет.

Можно соорудить необходимое оборудование с нуля либо воспользоваться готовыми механизмами.

Самодельный станок

Изготовление установки с нуля

Создать значительное усилие, необходимое для сжатия сырья, можно при помощи:

• рычага (на него можно воздействовать собственным весом);
• винтового механизма.

Рычажный пресс можно изготовить даже из дерева, для винтового обязательно понадобятся стальные заготовки и токарный станок.

Шнековый экструдер (пресс для опилок) теоретически также можно изготовить своими руками и некоторым умельцам это даже удалось, но обходится такая затея из-за сложной обработки деталей и необходимости применять специальную высококачественную сталь очень дорого.

Отопление на пеллетах не только экономичное, но и экологичное, ведь в качестве топлива используется вторсырье. Можно изготовить или же переделать твердотопливник под пеллеты.

Подробную инструкцию по изготовлению твердотопливного котла своими руками вы найдете .

Сомневаетесь по поводу выбора пеллетного котла? По этой ссылке: вы найдете отзывы реальных пользователей о данных котлах. Читайте и делайте выводы.

Изготовление пресса на базе готового механизма

Для изготовления брикетов можно приспособить какое-нибудь более доступное, чем настоящий станок, устройство — домкрат или небольшой гидравлический пресс. Его останется только снабдить пуансоном и матрицей.

Следует понимать, что любой самодельный пресс, даже изготовленный на базе гидравлического домкрата, не сможет развивать усилий, обеспечивающих выделение лигнина.
Поэтому вместо него в сырье приходится добавлять сторонние связующие.

В этом качестве применяют:

1. Дешевый клей, например, обойный.
2. Глину (добавляется 1 часть на 10 частей опилок).
3. Размокшую бумагу, в том числе гофрокартон — содержащийся в ней лигнин при контакте с влагой проявляет свои клейкие свойства (это свойство бумаги используется при напылении теплоизолятора типа «Эковата»).

Еще одно отличие от промышленной технологии состоит в том, что исходный материал не сушат, а наоборот замачивают в воде — тогда частички лучше склеиваются. Затем готовый брикет сушат на открытом воздухе.

Как измельчить сырье

За хлопотами по изготовлению самодельного пресса нельзя забывать о таком важном этапе производства брикетов, как измельчение сырья. Резать его вручную очень трудно — тут также необходима механизация. Некоторые делают измельчители самостоятельно из старой активаторной стиральной машинки — устанавливают вместо активатора ножи

Некоторые делают измельчители самостоятельно из старой активаторной стиральной машинки — устанавливают вместо активатора ножи.

Еще вариант — приобрести роторный станок. Назначением этого прибора как раз и является измельчение растительности — дачники используют его для изготовления удобрений из листьев и травы.

Перечень необходимых материалов и инструментов

Для изготовления гидравлического пресса потребуются:

• измерительный и чертежный инструменты;
• угловая шлифовальная машинка с набором абразивных кругов для резки;
• молоток и зубило для удаления окалины или облоя;
• электрическая дрель или сверлильный станок;
• сверла по металлу или коронки для получения крупных отверстий;
• сварочный аппарат (инверторный или полуавтомат);
• струбцины для временной фиксации элементов при сборке;
• наждачная бумага;
• антикоррозионный грунт для металла и краска в банке или аэрозольных баллонах.

Для сборки базовой модификации пресса необходимы профильная труба, обрезки швеллера и уголок (номенклатура и длина проката определяются выбранной схемой). Также понадобятся болты или электроды, возвратные пружины. Для модели с внешним насосом потребуются пластины для усиления конструкции рамы в точке крепления цилиндра. В конструкции с электродвигателем применяют угловой редуктор от старой шлифовальной машины, для сборки кривошипно–шатунного механизма понадобятся шарикоподшипники и дополнительные заготовки из стального профиля.

Для изготовления гидравлического пресса требуется угловая шлифовальная машинка.

Критерии выбора домкрата: на что обратить внимание

Для самодельного пресса подходит бутылочный гидравлический домкрат с плоской плитой в основании, позволяющей просверлить отверстия для крепления. При подборе следует учесть мощность прибора, от которой зависит усилие сжатия. Для бытового оборудования используют домкраты грузоподъемностью от 2 до 20 т. Другим критерием при подборе является высота подъема, от которой зависит рабочий ход пуансона пресса. Например, 10-тонный Gigant HBJ-10 обойдется владельцу в сумму около 2 тыс. руб. и обеспечит передвижение поперечной планки на 230 мм.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

• Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
• Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
• Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
• Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
• Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
• Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

• резьбовую вилку;
• болгарку для разрезки металлических изделий;
• уровень;
• рулетку;
• электрическую дрель;
• слесарную ножовку;
• электроды со сварочным аппаратом для соединения металлических компонентов.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

• Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
• Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
• Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
• Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
• Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
• Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

• резьбовую вилку;
• болгарку для разрезки металлических изделий;
• уровень;
• рулетку;
• электрическую дрель;
• слесарную ножовку;
• электроды со сварочным аппаратом для соединения металлических компонентов.

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

1. Аппарат для сварки и электроды.
2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
3. Электродрель.
4. Шуруповерт.
5. Уровень.
6. Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

1. Швеллер. Покупайте изделие не ниже №8.

   Швеллер

2. Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.

   Труба

3. Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
4. Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
5. Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
6. Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Пресс своими руками: чертежи

Гидравлический вакуумный пресс обладает некоторыми особенностями, которые лучше построить на чертеже, чтобы точнее разобраться с размерами элементов конструкции и принципиальной схемой их построения.

Прессовочный агрегат обычно состоит из трех основных частей. Его основой является рама, на которую крепятся остальные элементы устройства. Она должна быть достаточно прочной, чтобы выдерживать нагрузку прессовочного давления и удерживать изделия, подвергающиеся обработке. Поэтому ее выполняют из отрезков металлической рельсы или профилированной трубы.

Поверхность рабочего стола, сделанная из толстых стальных пластин, предназначена для расположения деталей, подготовленных к обработке.

Система гидравлики, которую обычно делают из водяного насоса, создает давление и приводит рабочий процесс в действие. При этом КПД прибора, изготовленного самостоятельно, по эффективности не уступает готовым покупным моделям.

Для создания гидравлической системы используется большая часть бросовых материалов, получивших новое предназначение.

Рабочий процесс прессовки осуществляется при полном контроле мастера в ручном режиме.

Простой механический

Простые конструкции механического пресса используют в быту для работы с наиболее мягкими материалами, такими как кожа, пластик, поролон, алюминий или картон.

Для изготовления такого прибора понадобится смонтировать, с помощью шурупов, раму из 4-х металлических уголка, длиной 55 см, соединенную с такой же конструкцией из фрагментов, длина которых 90 см. Получается 2 прочных прямоугольника, собранных из уголка, которые соединяются между собой железными трубками.

Готовую коробку можно усилить прутьями, расположенными под углами к раме, и стальной обшивкой. В одной из металлических пластин корпуса делают небольшую дверцу, чтобы закладывать и вынимать предметы для обработки.

Поршень делают из двух сваренных металлических швеллеров, средняя длина которых составляет 60 см. В наложенном поверх них поперечном куске стальной балки устанавливают фланец с прутом внутри. Механическая работа производится этим прутом, с надетыми на него подшипником и гайкой.

Размеры простых конструкций могут быть довольно небольшими, в зависимости от индивидуальных потребностей изготовителя.

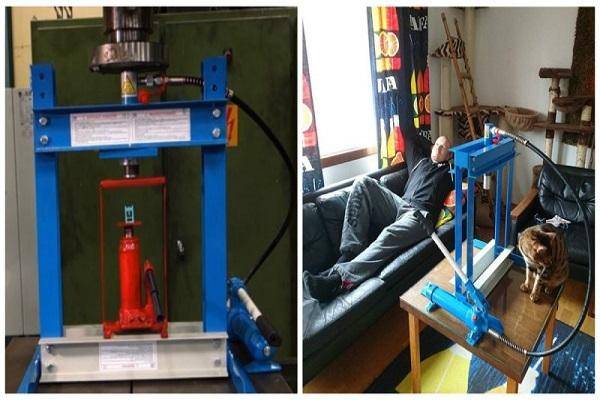

Гидравлический

В основе рабочего процесса гидравлической конструкции лежит взаимное движение двух цилиндрических емкостей, заполненных маслом, с поршнями. Они создают необходимую силу давления для прессовочного воздействия на различные материала, включая сталь и цветные металлы.

Для отжима сока

Ручной винтовой прибор, с перемычками и устройством для крепления на емкость, может служить удобным прессом для переработки сельскохозяйственной продукции на соки.

Прижимное устройство состоит из длинного винта, диаметром около 16 мм, в нижней части которого можно установить пластину для воздействия на большую площадь, а сверху прикрутить ручку для механического действия пресса.

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.
