Газовая горелка своими руками для пайки: чертежи, фото и видео

Что из себя представляет газовая горелка?

Переходим к теории газовых горелок. Начнем с того, что сам по себе газ не горит! Запомните это! Горит только газо-воздушная смесь, поэтому чтобы горелка заработала, в ней должен правильно осуществляться процесс смешения газа и воздуха. Именно этим, в общем-то, и занимается газовая горелка: смешивает воздух с газом.

Существует, грубо говоря, два вида газовых горелок — это инжекционные, где воздух затягивает в горелку под действием струи газа; и горелки с принудительной подачей воздуха — газовые горелки с наддувом. В промышленности, насколько я знаю, уже не используются инжекционные газовые горелки, потому как они считаются нестабильными. И действительно, собрав, и попытавшись запустить инжекционную газовую горелку, я убедился, что на ее работу влияет то, откуда сегодня дует ветер. В любой момент она может погаснуть от того же дуновения ветерка, так что поигравшись с инжекционной, я перешел к следующему этапу — газовой горелке с наддувом.

Газовая горелка с наддувом обладает более стабильной работой по сравнению с инжекционной. Ее удобнее регулировать, настраивать мощность пламени. Газовая горелка с наддувом превосходно работает на закрытую камеру газового горна или плавильной печи. Конструкция обеих горелок отличается незначительно. По сути у горелки с наддувом немного другое расположение рабочих камер и есть наддув

Так что же представляет из себя горелка для газового горна? По сути это просто обычная труба, ну или система труб. Газ подается в начало трубы через крохотное отверстие (жиклер), пролетает трубу, смешиваясь в ней с воздухом, и вылетая из трубы, начинает гореть. Чтобы газовая горелка работала правильно, газ должен смешиваться с воздухом в нужных пропорциях. Это достигается подбором нескольких параметров: диаметра отверстия жиклера, давлением газа, диаметром трубы горелки и, отчасти, ее длиной, которая должна быть порядка 10 диаметров трубы. Чем меньше диаметр жиклера, тем более быстрая струя газа будет вырываться из него при постоянном давлении. Если при заданном диаметре жиклера (например, 1 мм) нам нужно увеличить скорость газового потока, то мы либо увеличиваем давление газа, либо уменьшаем диаметр трубы газовой горелки.

В инжекционных газовых горелках (которые без наддува), количество поступающего в горелку воздуха зависит от скорости газового потока. Чем он выше, тем больше воздуха этот поток утянет за собой в трубу. Однако при высокой скорости газ может не успевать смешиваться с воздухом, и пламя на выходе трубки будет постоянно «срывать», сдувать потоком газа. Обратная ситуация — когда скорость потока газовоздушной смеси слишком мала, пламя прорывается внутрь трубы и горение происходит прямо возле жиклера. Ничего страшного в этом нет, просто нужно выключить подачу газа и регулировать горелку заново, увеличивая давление. Также проскакивание наблюдается всегда при выключении горелки, когда догорают остатки газа с практически нулевым давлением. При этом горение завершается характерным «пуком», когда резко сгорают остатки смеси внутри трубки.

Добиться более стабильной работы от горелки можно применив рассекатель, устанавливаемый в конце трубы. Он представляет собой заглушку с просверленным в середине большим отверстием (немного меньше диаметра трубы, чтобы не весь газ шел через него), окаймленным множеством маленьких отверстий (6-12 штук). Суть в том, что основной поток газа с большой скоростью будет вырываться из большого отверстия, а из маленьких остатки газа будут вырываться с гораздо меньшей скоростью, поджигая тем самым основной поток в случае, если его вдруг начинает «сдувать».

Еще лучше стабилизируется пламя на выходе газовой горелки, если после рассекателя установить так называемую «жаровую камеру». Это отрезок трубы несколько большего диаметра, чем основная трубка. В трубе большего диаметра поток газа немного замедляется, что способствует его более полному сгоранию и предотвращает срывы пламени из-за слишком высокой скорости. В учебниках рекомендуется плавное расширение «жаровой камеры» от основной трубки к выходу. Должен получиться своеобразный раструб. Но раструб в изготовлении более сложен, чем просто присобачить трубу диаметром побольше, которая и так хорошо работает.

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени

Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
Теперь можно подогнуть все к центру и приварить к трубке горелки.

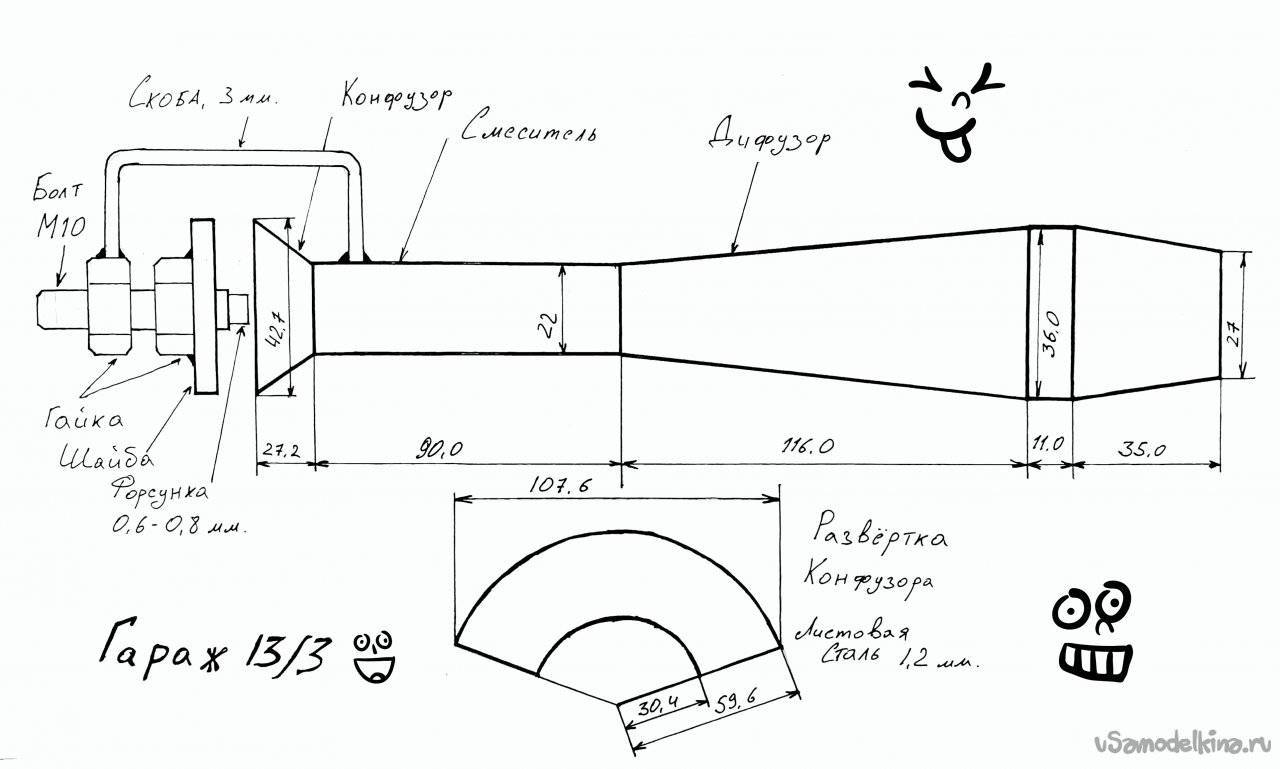

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Описание этапов работы

Перед началом сборки деталей горелки лучше для удобства иметь под рукой нарисованную схему.

Технология самостоятельного изготовления предусматривает следующую последовательность:

основа устройства сопло изготавливается с помощью болгарки;
дозатор топлива собирается из вентиля и накрученного на него стального колпачка;
к соплу приваривается колпачок, затем устанавливается пьезоэлемент.

Устанавливая собранную и испытанную специалистами горелку, нужно соблюдать ограничение по расстоянию. Оно должно быть не более 5 метров от газовой форсунки до конца трубы дымохода.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

https://youtube.com/watch?v=jlvToZgP-1k

В устройство газовой горелки включаются такие элементы:

корпус из металла;
форсунка;
редуктор;
регулятор подачи топлива;
узел для закрепления баллона;
головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

Легкоплавкими.
Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

Сама горелка.
Сопло.
Токопроводящий наконечник с электродной проволокой.
Сварочная дуга.
Сварочная ванночка.
Сварочный шов.
Основной металл.
Капли электродного металла.
Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

Корпусом.
Металлической втулкой с крючком.
Трубкой.
Кучкой.
Упором.
Наполнителем.
Регулирующим шариком (предназначается для изменения воздушного потока).
Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств

Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Конструкция горелки

Она бывает нужна в хозяйстве, но не так часто, чтобы покупать ее, тратить средства.

Для экономии бюджета газовую (пропановую) горелку можно сделать своими руками. Её конструкция не сложная, это:

стальной корпус с рассекателем;
форсунка для разжигания газа;
редуктор с вентилем, для регуляции подачи газа;
съемный газовый баллон;
стальная трубка для подвода газа, диаметром не более 1 см.;
рукоятка, может быть выполнена из любого материала.

Для ее изготовления желательно тщательно изучить профессиональные чертежи и схемы, тогда горелка получится безопасной, а насколько удобной – зависти от самого мастера.

Как добиться безопасности

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

На тепловую мощность до 100 Вт – 0,15-0,2 мм.
На мощность 100-300 Вт – 0,25-0,35 мм.
На мощность 300-500 Вт – 0,35-0,45 мм.
На мощность 500-1000 Вт – 0,45-0,6 мм.
На мощность 1-3 кВт – 0,6-0,7 мм.
На мощность 3-7 кВт – 0,7-0,9 мм.
На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Большие горелки для пайки и сварки двумя газами

9 место – популярная мини горелка для ювелирных работ

Можно использовать с двумя газами – ацетилен+кислород или водород+кислород. Имеет удобные гибкие шланги и регуляторы подачи газа прямо на горелке. Есть сменные насадки для разной интенсивности пламени. Возможно придется докупать переходники для баллонов или регуляторов давления.

удобно держать в руке, удобные крутилки, наличие сменных насадок.

надо следить за тонкими шлангами, чтобы не травили газ.

10 место – кислородно-ацетиленовая горелка с двумя барашками подачи газовой смеси

Имеет длинную изогнутую трубку, на конце которой расположено сопло. Такие горелки предназначены для резки и сварки металла. Повышенная температура горения позволяет сваривать черные металлы с толщиной шва от 0,5 до 0,2 мм. Выпускаются горелки от 30 см до 45 см длиной.

Стойки для зимних удочек
Подставки для мормышек
Стойки для кивков
Стойки для ледобуров
Подставки для поплавков
Стойки для катушек
Стойки для подсачеков
Стойки для тубусов
Стойки для удилищ
Стойки для моторов

Скачать каталог
О компании
Оптовикам
Франшиза
Контакты

26 Февраля 2016

Газовая горелка с пьезоподжигом на баллон — практичный в использовании инструмент, наличие которого может ощутимо облегчить вам жизнь. Применение данный инструмент может найти как в мелких хозяйственных работах по дому, так и в наборе предусмотрительного туриста.

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени

Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Бензиновые горелки для пайки и всё, что с ними связано

Аппарат бензиновой пайки (плавки) предназначен для образования бензовоздушной горючей смеси. Бензиновая горелка для пайки и плавки металла работает на бензиновой смеси. Такие горелки могут порадовать удобной регулировкой пламени при помощи поворотного крана, расположенного на ручке.

Преимущества аппарата

Преимущества:

Аппарат портативен;
Небольшая масса аппарата;
Удобство использования;
Качественный результат по окончании пайки (плавки).

Устройство газовой горелки

Составные части:

Бензиновый бачок;
Воздушный компрессор;
Бензиновые шланги;
Горелка.

Обратите внимание на то, что горелки и шланги, как правило, в комплект аппарата для бензиновой пайки не входят. В связи с этим, покупка данных элементов производится отдельно

Бензиновая горелка для пайки своими руками

Приобретение готовой газовой горелки не всегда возможно (по различным причинам). В таком случае полезно будет знать, что изготовить бензиновую горелку для пайки можно самостоятельно. Отметим, что самодельные бензиновые аппараты ничуть не хуже покупных. Аппарат, выполненный своими руками, такой же результативный.

Если к носику бензиновой горелки поднести спичку в зажженном состоянии, вы сможете увидеть моментально вспыхнувший огонь. Устойчивое сгорание бензина будет продолжать в течение пяти минут (+/-2 минуты). Температура пламени на его кончике будет достигать более 1000° С.

Отметим, что подобной горелкой можно без особого труда плавить твердые припои, производить термическую обработку мелкого инструмента, плавить различные металлы, припои, и даже размягчать стекло.

Многие детали газовой самодельной горелки изготавливать не придется, так как их можно позаимствовать из других вещей. Например, такие самодельные детали, как резиновая груша, можно выполнить из пульверизатора.

Устройство самодельной горелки содержит:

Корпус;
Втулка с крючком;
Трубка;
Упор;
Ручка;
Резиновое кольцо;
Воздушный шарик;
Ручка;
Резиновая груша;
Наполнитель.

Изготовление:

Корпус горелки можно выточить на токарном станке

В качестве материала для изготовления этой важной детали может быть использована сталь любой марки Стоит обратить внимание на то, что корпус детали составной (один торец открыт, а другой – закрыт пробкой). В пробке есть отверстие, диаметр которого составляет на 0,1 миллиметра больше наружного диаметра трубки При помощи этого качества корпус может перемещаться по трубке достаточно туго, при этом сохраняя герметичность. Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты

Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты

Далее необходимо изготовить втулку с крючком и упор

Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты. Далее необходимо изготовить втулку с крючком и упор

Для этого можно использовать стальной лист. Ручка горелки, без которой не обходится бензиновый аппарат, вырезается из бука или дуба. Отверстия под трубки (2 шт.) высверливаются очень аккуратно. Таким образом, оси отверстий должны выйти строго параллельными. Готовая ручка обрабатывается наждачной бумагой, после чего покрывается несколькими слоями бесцветного лака. Далее необходимо, чтобы конец трубки, который пропущен внутрь корпуса, образовал форсунку. Если есть твердый припой ПМЦ-54 (отлично схватывается со сталью), постарайтесь запаять им конец трубки, после чего просверлить по оси трубки отверстие 0,2 миллиметра (диаметр). Припой можно изготовить самостоятельно. Нужно сказать, что припой состоит из меди и цинка. Для того чтобы получить цинк, можно воспользоваться стаканчиками от старой электрической батарейки. Надо освободить стаканчик от содержимого, после чего прокалить его на огне. Далее нужно опустить его в холодную воду, а затем – в слабый раствор соляной кислоты. Чистый стаканчик разрезается ножницами на кусочки. Таким образом, получаем цинк. Теперь дело за медью. Для этого выполните следующее: возьмите медну проволоку; отожгите ее на огне; мелко нарежьте проволоку при помощи ножниц. Теперь можно засыпать кусочки меди и цинка в тигель, придерживаясь равных пропорций, после чего необходимо посыпать бурой. Сплавить металлы можно на горелке. После этого понадобится охладить полученный брусочек, закрепить его в тисках. Затем драчевым напильником опилить его со всех сторон. Полученные опилки необходимо смешать с бурой.

Подобные самодельные бензиновые горелки будут отлично работать, если всё сделать правильно

Обратите внимание: если вы не имеете достаточно опыта в работе с горючими материалами, желательно воспользоваться покупными бензиновыми горелками

Газовая горелка своими руками

Что из себя представляет газовая горелка?

Рекомендации

Работы по улучшению регулировки пламени

Описание этапов работы

Конструкция газовой горелки

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции
