Можно ли сделать своими руками
Несмотря на внешнюю простоту, производство этих изделий требует совершенного высокоточного и высокотехнологичного оборудования. Фреза должна быть:
- идеально сбалансирована по весу, чтобы не было эксцентричных биений на высоких оборотах;
- профили ножей и их расположение должны повторять друг друга с высокой точностью, до сотых долей мм;
- режущие кромки (ножи) должны быть выполнены из твердых сплавов, придать которым профиль и заточить можно только ещё более прочным инструментом.
По этим причинам сделать фрезу самому без оборудования практически невозможно. Исключение составляют простые прямые ножи на оснастке со сменными лезвиями. В теории, можно вырезать нужный размер из, например, ножей от рубанка. Но и тут есть проблемы с балансировкой по весу и сверлением отверстий под крепления в твердом металле.
Заточку проводят плоским алмазным надфилем. Но эффективнее — на точильном станке, тонком или чашеобразном круге, который входит по размеру в нишу фрезы и достает до затачиваемой поверхности.
Сильный перегрев при заточке недопустим, так как это изменит заводские характеристик закалки (термообработки) металла. Заточку проводят до появления небольшой фаски с обратной стороны. Затем фаску аккуратно снимают наждачной бумагой «нулевкой», легкими движениями, чтобы не затупить острие.
Что такое фреза, каково назначение этого режущего элемента
Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.
Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование
Назначение ручной фрезы по дереву:
- Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
- Врезка петель и прочей фурнитуры.
- Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.
Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.
В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы
Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера
Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼
Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.
Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах
Виды фрез для ручного фрезера по дереву: типы конструкций
На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:
- Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
- Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
- Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.
С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок
Виды фрез по дереву: классификация изделий по типу лезвий
Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.
Потребители могут купить фрезы по дереву с двумя типами лезвий:
- Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
- Твердосплавными (HSS) – используются для обработки твердых поверхностей.
Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.
Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины
Пазовая фреза по дереву
Для того, чтобы сделать в древесине углубление нужной ширины и глубины, используется специальный вид оснастки — фреза пазовая.
У насадки имеется рабочая кромка не только на боковых поверхностях, но и на торце. Благодаря этому инструмент способен выбирать пазы не только на торце, но и в любом месте. С фрезой обычно используют такие дополнительные приспособления, как шаблоны, шины, упоры.
Подобная оснастка способна выполнять следующие операции:
- выбирать паз в деревянной детали для последующего соединения элементов конструкции;
- создавать пазогребневые соединения;
- делать выборку под шиповые соединения.
Фреза ласточкин хвост

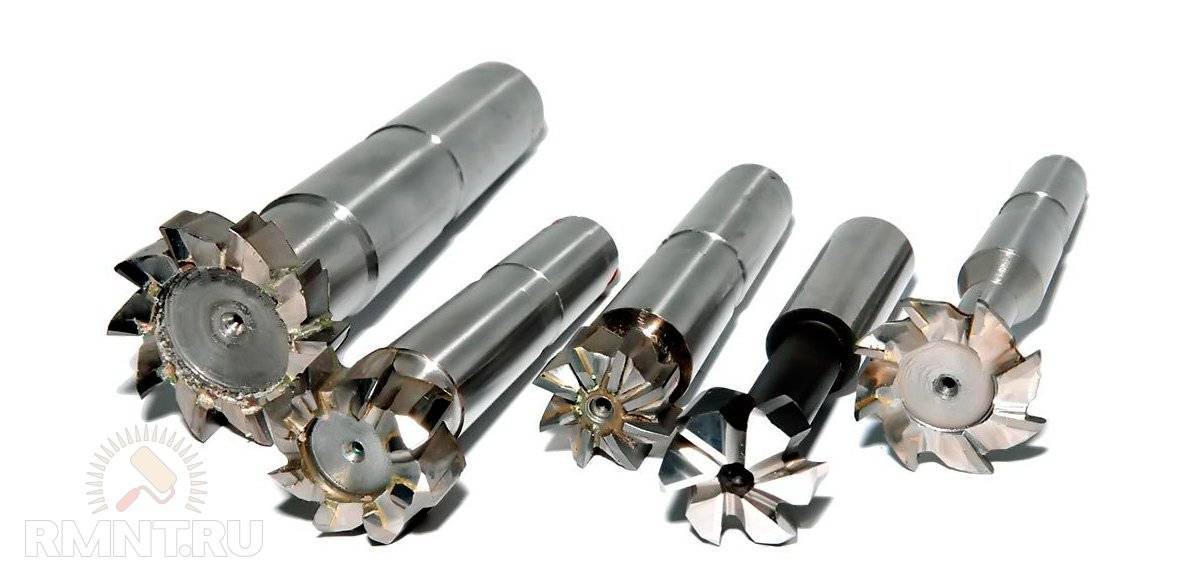

Фреза типа ласточкин хвост предназначена для изготовления одноименного соединения, которое считается очень прочным. Детали задвигаются одна в другую и разъединить их можно только раздвинув.
Фреза ласточкин хвост по дереву применяется в мебельном производстве для изготовления ящичного соединения или трапециевидного паза для поперечной балки.
Фреза пазовая ласточкин хвост, купить которую по привлекательной цене можно на нашем сайте, незаменима при изготовлении корпусной мебели или выполнении реставрационных работ.
Фреза пазовая фасонная
Пазовые фасонные фрезы по дереву могут иметь разнообразную форму и дополняться подшипниками. Насадки используют для выборки паза сложной формы. С его помощью также можно выполнять декоративную обработку столярных изделий. Фреза способна не только выбрать материал, но и обработать плоскость в углублении (например, при изготовлении подноса). Использование шаблона позволяет выполнять и резьбовые работы.
Фрезы по металлу
Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.
Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.
Борфрезы по металлу бывают следующих видов.
- Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.
- Конические (60°). Применяют для зенкования отверстий.
- Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
- Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
- Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
- Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.
- Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.
- Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.
- Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.
- Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.
- Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.

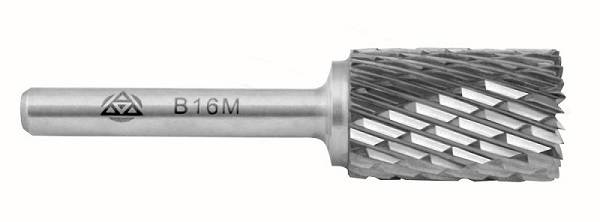

- Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.
- Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.
Наиболее популярные варианты

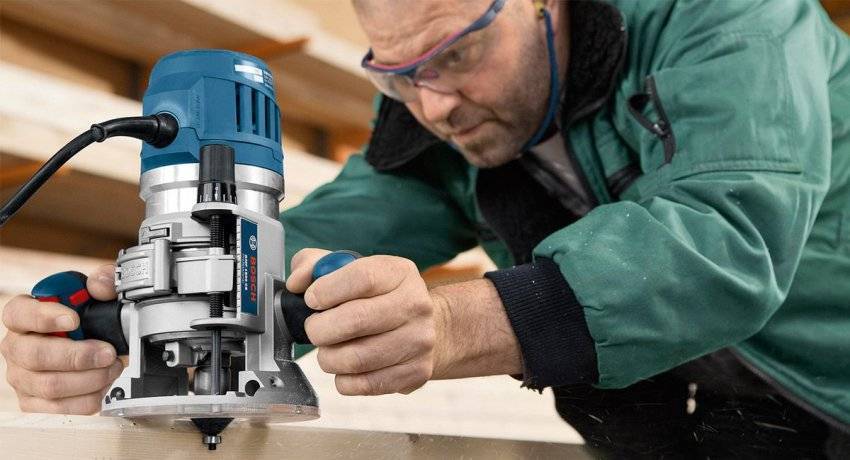

Ручной фрезерный станок
Сам по себе фрезер, по сути, является обычным двигателем с удобными ручками, возможностью регулировки мощности и посадочным местом под фрезы. И уже именно устанавливаемые рабочие элементы определяют сферу применения всего оборудования.
Все типы фрез по дереву для ручного фрезера можно рассматривать очень долго, но основные их различия и назначения мы постараемся затронуть.
Типы конструкции

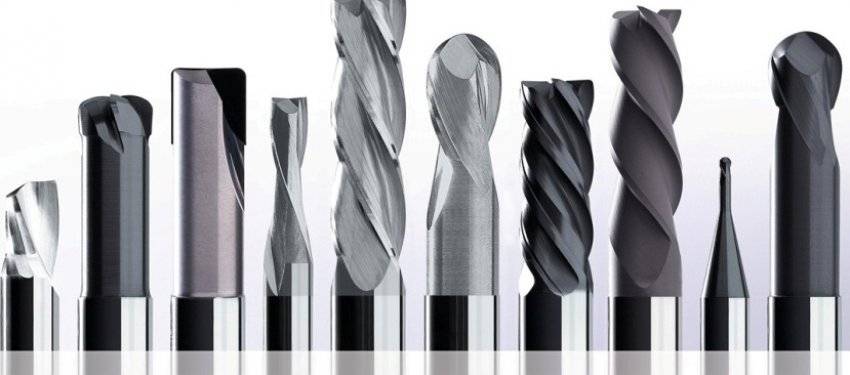

Концевые фрезы по дереву для ручного фрезера в первую очередь различаются между собой в конструкционном плане:
Фото фрез различных конструкций
| Обозначение на рисунке | Название фрезы | Описание |
| 1 | Монолитная | Выполнены из цельного куска металла |
| 2 | Составная | Является стальной болванкой с припаянными по бокам лезвиями, цена таких изделий наиболее низкая |
| 3 | Насадная | Состоят из съёмной пластины, надевающейся на пальцевидный переходник |
Назначение
Инструкция применения фрезерного оборудования зависит от того, какой тип режущего расходного элемента вы на него устанавливаете:
Кромочные
Галтельная фреза по дереву для ручного фрезера
Весьма широкое распространение имеют кромочные модели с опорным подшипником, которые служат для обработки и декорирования краев деревянных поверхностей. Они в свою очередь также обладают различными вариациями в зависимости от формы лезвий:
Различные кромочные фрезы по дереву для ручного фрезера
| Обозначение на рисунке | Название фрез | Назначение |
| а, б | Профильные | Наделяют кромку разнообразными фигурными профилями с целью повышения её эстетичности |
| в | Конусная | Скашивает кромку под углом в сорок пять градусов |
| г | Калевочная | Закругляет кромку, формируя профиль в одну четвёртую окружности |

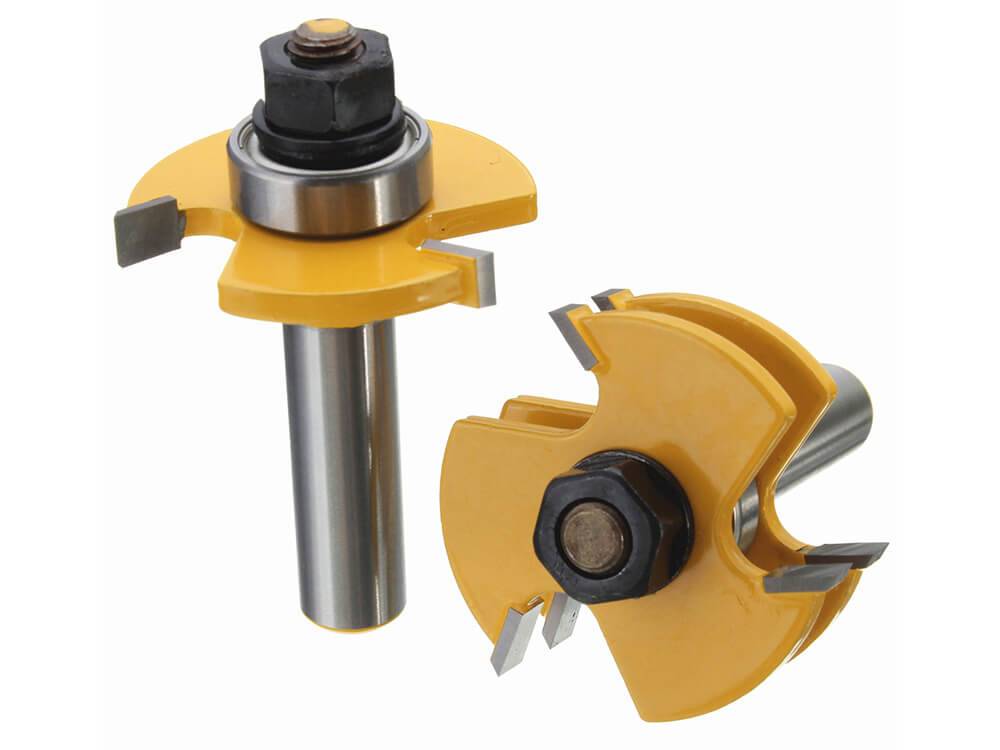

| д | Дисковая | Проделывает горизонтально проходящий паз заданных размеров |
| е | Фальцевая | Фрезеровка четвертей различного назначения |
| ж | Галтельная | Создание галтели на кромочной поверхности с целью повышения её эстетичности |
Фигирейные фрезы по дереву для ручного фрезера могут отличаться диаметром и формой
Пазовые
Пазовые пальчиковые фрезы по дереву для ручного фрезера применяются с целью выборки паза определённой формы, позволяющего осуществить соединение «в шип», и также подразделяются на несколько подвидов:
Спиральные. Создают ровный паз в форме прямоугольника, позволяющий осуществить соединение «в шип»;
Спиральные фрезы по дереву для ручного фрезера разных размеров

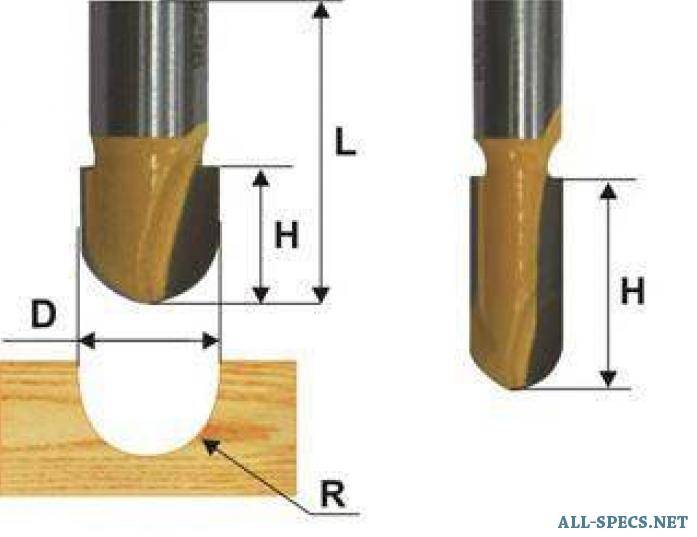

Галтельные. Позволяют реализовать полукруглую или V-образную канавку, с целью декорирования поверхности;
Результат – гладкая полукруглая выемка
Т-образные и «ласточкин хвост» создают сложные соединения в шип для сборки предметов мебельного интерьера;
«Ласточкин хвост» позволит осуществить крепление повышенной надёжности
Фасонные. Применяются для изготовления мебельных накладок и иных декоративных орнаментов.
Пример фасонной фрезы
Комбинированные
Комбинация двух различных фрез позволяет получить новое режущее изделие
Комбинированная фреза:
- Представляют собой объединение пазового и шипового режущего элемента;
- Применяется при создании деревянных щитов. С её помощью надёжно сращиваются все необходимые деревянные фрагменты. Примечательно, что в случае применения данных моделей площадь соединения столярных изделий значительно увеличивается, благодаря чему оно оказывается чрезвычайно крепким.
Пазо-шиповая комбинация позволяет создать готовое замковое соединение
Конечно же, это далеко не все виды ножей, как мы уже отметили выше, для каждой операции можно подобрать специальную фрезу, которая позволит осуществить её легко и качественно.
Фигирейные фрезы

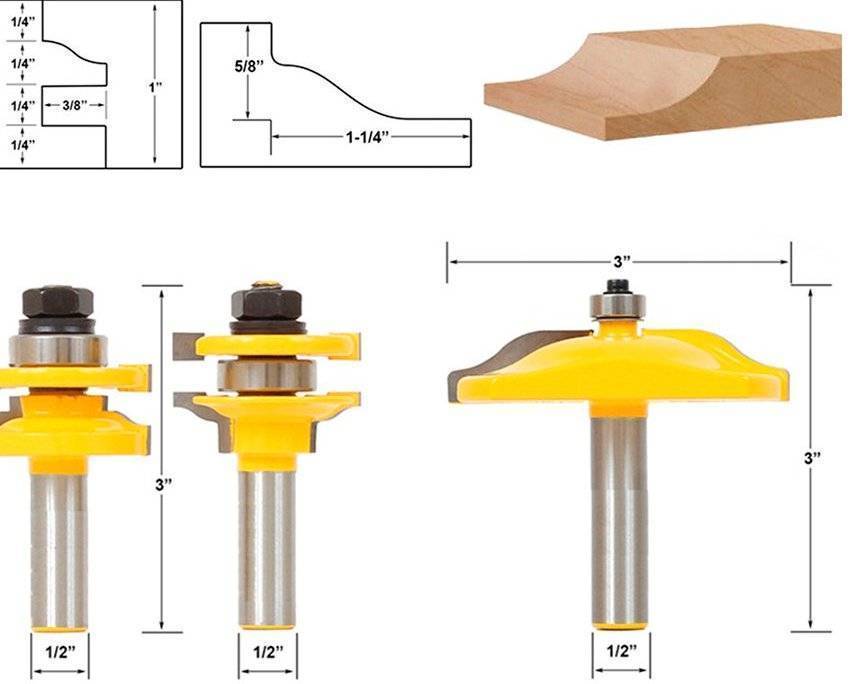

Применяют инструмент при изготовлении филенок, а именно для декоративной обработки ребер деталей. Вся оснастка имеет упорный подшипник, закрепленный снизу. Фреза с подшипником может обрабатывать не только прямоугольные заготовки, но и фигурные. Следует знать, что инструменты для филенок имеют диаметр от 50 до 70 м, поэтому, чтобы их эффективно использовать, необходимо иметь аппарат с мощностью не менее 1500 Вт. Для бытового фрезера обработка филенки данным типом оснастки станет непосильной задачей.
Для изготовления дверей ручным фрезером (имеется ввиду кухонных фасадов) потребуется приобрести специальный набор, состоящий из трех элементов.
В наборе имеются следующие фасадные фрезы: одна филенчатая и две оснастки для мебельной обвязки (профиль-контрпрофиль).
Горизонтальные
Применяют для предварительной обработки филенки. Чтобы сформировать шип для вставки в паз рамы, потребуется дополнительно обрабатывать кромку.
Чаще всего вертикальные фигирейные резаки используют для изготовления плинтуса.
Горизонтальные двухсторонние
Данный тип оснастки заметно упрощает производственный процесс, поскольку за один проход инструмента на кромке появляется соединительный шип и часть филенки определенной конфигурации.
Кроме вышеперечисленных разновидностей оснастки, многие мастера применяют и самодельные фрезы. Обычно они представляют собой стандартные слесарные сверла, переточенные особым образом. Как это делается в домашних условиях, можно узнать из видео.
Назначение ручного фрезера
В качестве примера можно рассмотреть машину фрезерную ДИОЛД МЭФ — 1.1.
Довольно портативный и многофункциональный инструмент, служит для обработки различных пиломатериалов. Большинство опытных столяров знают, что фрезер может заменить и ручной лобзик, рубанок, церкулярку. С его помощью легко можно установить петли на входную или межкомнатную дверь, вставить внутренний замок, а также изготавливать рамки для картин, делать различные рисунки.
Для более глобального использования инструмента необходимо ознакомиться с классификацией фрез. У каждого режущего элемента существует диаметр хвостовика
На это стоит обратить особое внимание при покупке. У ручного фрезера существуют различные диаметры цанг для хвостовика, который может быть как короткий, так и длинный
Одним из самых распространенных являются 6, 12, 8, чего вполне хватит для домашней мастерской. Необходимо помнить, чем больше цанга, тем больше можно вставить в нее фрезу, что скажется на диаметре обработки заготовки. У фрезера этой модели стоит цанга 8 мм.
Фреза по дереву — типоразмеры
Ручные фрезеры по дереву получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, из-за ограниченных размеров.
Если рассматривать виды фрез по дереву для ручного фрезера, то самая крупная фреза по дереву — аналог сверла Форстнера, используется для изготовления глухих пазов под мебельные петли. Максимальная глубина пазов может достигать 80–90 мм, а диаметр — 60–70 мм
Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером
Нельзя сказать, что абсолютно любая фреза по дереву является взаимозаменяемой. Она отличается по диаметру хвостовика и должна точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с размером цанги патрона 6, 8 и 12 мм. Впрочем, набор сменных цанг или переходных втулок устранит проблему совместимости.
Фреза по дереву разных размеров имеет свою специфику работы. В то время, как небольшими фрезами с глубиной захвата 10–15 мм можно работать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.
Как ухаживать за фрезами и что следует знать
Наборы продаются в специальных фанерных ящичках со специальными гнездами для установки фрез. Ухаживать за таким инструментом проще всего — надо защитить их от контактов с атмосферной влагой. Проще всего поместить контейнер в полиэтиленовый пакет, что обеспечит надежную защиту от сырости. Отдельные элементы хранят в собственных упаковках (если есть) или в отдельных контейнерах.
Для них также следует обеспечить максимальное отсутствие влаги, в чем поможет полиэтиленовый пакет или герметичная коробка. Хранить их следует в сухом отапливаемом помещении, иначе при внесении в теплую мастерскую они сразу отпотеют и покроются капельками водяного пара.
Мнение эксперта
Кузнецов Василий Степанович
Советы опытных владельцев единодушны — специального ухода за режущим инструментом такого типа не требуется, надо лишь обеспечить условия для хранения.
Приходилось ли вам работать ручным фрезером по дереву?
Постоянно!Не довелось
В заключение следует отметить:
Для того, чтобы использовать наиболее качественный и надежный инструмент, надо иметь некоторый опыт обращения с продукцией разных фирм. Нередко самые дорогие модели уступают по качеству более дешевым образцам. При этом, для ответственных и чистых работ надо применять изделия ведущих производителей, которые демонстрируют наибольшую эффективность и отсутствие изъянов поверхности.
- УШМ с регулировкой оборотов и плавным пуском. Рейтинг моделей
- Электролобзик: как выбрать, характеристики, рейтинг моделей
- Аккумуляторные шуруповерты: рейтинг моделей, советы по выбору
- Сучкорезы для обрезки деревьев. Разновидности и рейтинг лучших моделей
Материалы лезвий, сменные ножи
Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.
Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы
Для комплектов фрез, формирующих ответные части деталей, это особенно важно
И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.
Для чего нужен такой фрезер?
Фрезерование по кромке.
Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.
Типы лезвий фрез
Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.
Фрезы пазовые
Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.

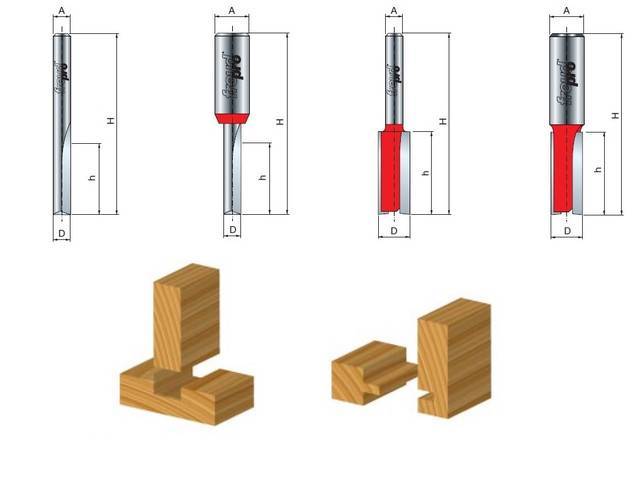

Пазовые прямые
Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.
Пазовые галтельные
Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.
Пазовые галтельные V-образные
Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.
Пазовые конструкционные
Пазовые разделяются на Т-образные и так называемый ласточкин хвост.
Т-образные
Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.
“Ласточкин хвост”
Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.
Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.
Разновидности по способу обработки
Для того чтобы правильно выбрать фрезу по дереву для ручного фрезера необходимо иметь представление о том, какие ее типы используются для конкретных видов работ с заготовками. По данной характеристике режущий инструмент различается на 5 основных разновидностей:
- Концевые.
- Пазовые.
- Кромочные.
- Комбинированные.
- Фигирейные.
Разберем детально основные особенности и нюансы применения каждой из них.

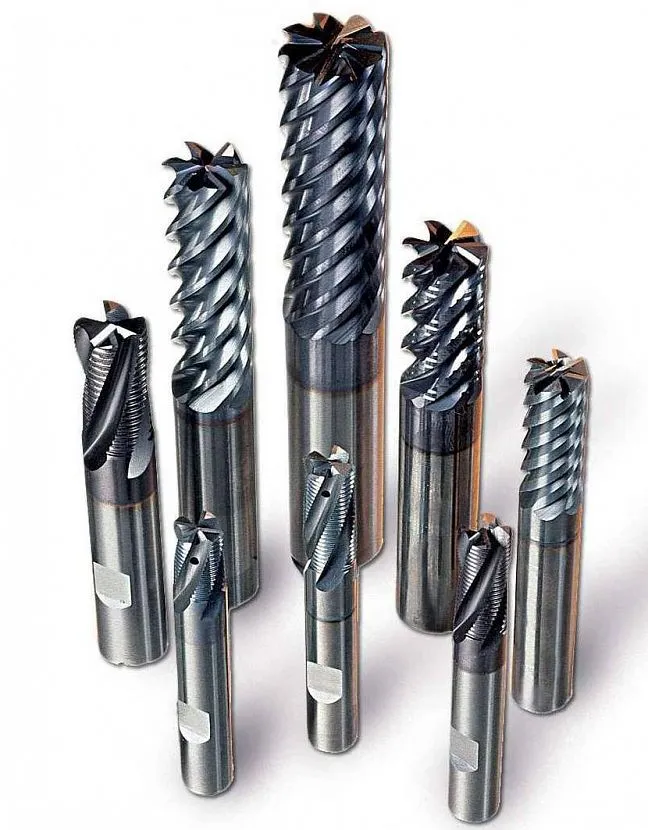

Концевые
Обладая структурой аналогичной сверлу, концевая фреза, тем не менее, отличается от него тем, что его рабочая часть распространяется на всю область режущей кромки. То есть выборка древесины происходит всей головной частью. Существуют следующие ее разновидности:
- Профильные.
- Сферические.
- Конусные.
- Спиралевидные.
- Торцевые.
- Борофрезы (шарошки).
Большая часть концевых фрез имеет универсальное назначение. Так, спиралевидные разновидности позволяют и сверлить, и выбирать пазы, четверти, и обрабатывать торцы, профильные – делать пазы сложной геометрии, создавать орнаменты, торцевать, шарошки – доводить поверхности, гравировать, выбирать особые формы отверстий и пазов.
Набор концевых фрез по дереву Источник fainaidea.com
Пазовые
Само название пазовой фрезы раскрывает характер ее применения – выбор пазов. При этом они различаются на следующие модификации:
- Галтельные. Формируют выборку полукруглой формы.
- Конические. Создает V-образный паз, а также применяется для нанесения резьбы по поверхности.
- Спиральные. Обладают структурой, аналогичной сверлу, однако с более крупной рабочей частью.
- Т-образные. Используются для создания пазов по типу, когда одна деталь вдвигается в другую.
- Ласточкин хвост. Аналогична выше приведенной модификации – с разницей в том, что сечение основания имеет форму трапеции.
- Фасонные. Отличается большим разнообразием видов. Применяется и для выборки пазов, и для обработки торцов.
- Прямые или цилиндрические. Создают прямоугольный паз.
- Комбинированные. Используются для формирования замковых соединений – при сборке вагонки, щитов, панелей.
Пазовая фреза с отображением рабочих характеристик Источник static-sl.insales.ru
Кромочные
Фреза кромочной разновидности применяется для создания ровной и перпендикулярно расположенной к плоскости заготовки кромки. Различаются следующие ее виды:
- Прямые. Предназначены для создания торца, перпендикулярного верхней плоскости.
- Калевочные. Формируют прямые, дугообразные, волнистые кромки. Используется для нанесения сложного орнамента. Бывают также двойные фрезы с возможностью регулировки расстояния между лезвиями.

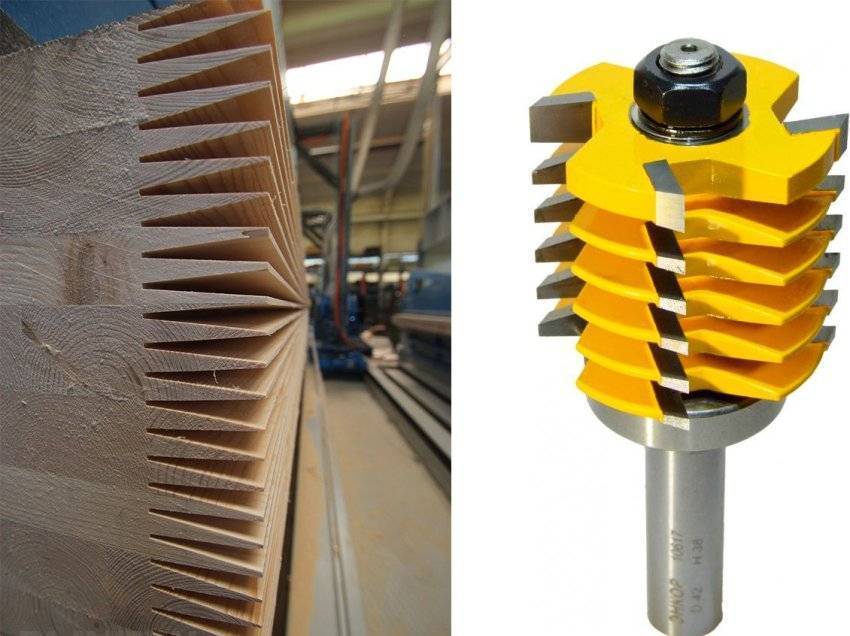

Фрезы для стыковки отдельных элементов
Довольно часто деревянное изделие состоит из нескольких частей, которые впоследствии соединяют при помощи клея. Чтобы прочно и надежно состыковать отдельные элементы, кромки деталей обрабатывают специальными фрезами. Режущие элементы таких изделий позволяют создать соединения:
- «в четверть» (на одной стороне торца каждой детали делают выемку квадратного сечения, ширина и глубина которой равны ½ от толщины полотна);
- с выборкой прямоугольной формы, глубина которой зависит от диаметра установленного подшипника или регулировочных приспособлений используемого устройства;
- «шип-паз» (на одной части делают выступ, на второй – такое же углубление);
многошиповое (на торцах первой детали прорезают несколько прямоугольных канавок, на второй – такое же количество выступов).
