Ферриты (оксиферы)

Производство металла

Следует начать с того, что пермаллой достаточно сложен в производстве, цена на изделия из данного металла устанавливается, как правило, за килограмм или тонну. Чем тоньше прокатные листы, и чем более сложной обработке подвергся металл, тем выше итоговая стоимость. Ленты из ходовых сплавов 50Н и 79НМ стоят примерно 2500–3000 руб. за кг. Помимо этого пермаллой продают в виде прутов, листов и порошка.

Свойства пермаллоя существенно зависят от качества термической обработки металла и наличия в составе примесей. Первоначально высоконикелевые сплавы получались в два этапа. Сначала шло нагревание сплава до температуры 900º, далее он выдерживался в таком состоянии 1 час, а затем шло постепенное охлаждение на 100º в час. Второй этап производственного процесса начинался с повторного нагревания, в этот раз до температуры 600 ºC. После шла воздушная закалка металла на медной плите. Исследования пермаллоя выявили наличие зависимости между магнитными свойствами и скоростью нагрева и охлаждения сплава. С увеличением темпов остывания металла его характеристики снижаются.

Впоследствии выяснилось, что для классического пермаллоя с содержанием никеля 79% двойная термическая обработка вполне может быть заменена одинарной. При таком методе нагревание происходит в камерах заполненных чистым сухим водородом до температуры 1300° с последующим продолжительным отпуском до 400-500. Термическая обработка сплавов с меньшим содержанием никеля проще, поэтому они стоят дешевле. Стоит отметить, что без термической обработки магнитная проницаемость у пермаллоев хуже, чем у очищенного железа.

После проката металлические пластины и ленты подвергаются ещё одному этапу обработки – отжигу. Готовый продукт не должен иметь тёмных пятен, окислов и разноцветных участков. Механические повреждения должны отсутствовать.

После отжига пермаллоивые пластины отправляются на магнитные испытания, где их свойства проверяются на соответствие действующим стандартам.

Ферромагнитный феррит

Ферромагнитные ферриты представляют собой соединения окислов различных материалов с окисью железа и имеют общую формулу МоРе2Оз, где М представляет собой ион двухвалентного металла, как, например, Ni, Zn, Mg и др. Ферриты являются керамическими материалами со структурой типа шпинели и изготовляются описанными в этой главе обычными методами технологии керамического производства.  

Они представляют собой соединения различных ферромагнитных ферритов ( Си, MO, Мп, №) с цинковым немагнитным ферритом.  

Основные данные цилиндрических карбонильных сердечников.  

Магнитно-мягкие оксид ые фе р р ом а г и е т и к и ( оксиферы) – твердые растворы одного или нескольких ферромагнитных ферритов, например, ферр ита никеля или марганца с неферромарнитным ферритом цинка. Ферритом называется соединение окисла трехвалентного железа с окислом двухвалентного металла.  

Линия OS – верхняя граница области сосуществования феррита ( в ферромагнитном состоянии) и аустенита; при охлаждении эта линия соответствует температурам у – – превращения с образованием ферромагнитного феррита.  

Линия 05 – верхняя граница области сосуществования феррита ( в ферромагнитном состоянии) и аустенита; при охлаждении эта линия соответствует температурам 7 – – – превращения с образованием ферромагнитного феррита.  

Линия OS – верхняя граница области сосуществования феррита ( в ферромагнитном состоянии) и аустенита; при охлаждении эта линия соответствует температурам у – а – превращен и я с образованием ферромагнитного феррита.  

Кривая намагничивания и петля гистерезиса F4.  

При определении магнитной восприимчивости химически чистых веществ легко могут быть обнаружены ничтожные примеси ферромагнитных металлов – таких, как железо, никель, кобальт и др., так как их магнитная восприимчивость на несколько порядков больше и обнаруживает существенную зависимость от величины намагничивающего поля, а также очень малые количества ферромагнитного феррита или карбидов в аустенитной стали.  

Микроструктура электроплавленой шпинели MgAl2O4.  

Типичными ферритами являются сложные ферриты, имеющие большое практическое значение. Эти ферриты представляют собой твердые растворы ферромагнитных ферритов никеля, марганца, магния и меди. Ферритовые изделия широко применяют в технике связи, автоматике, телемеханике, для изготовления деталей электроизмерительных приборов, работающих при звуковых и высоких частотах, катушек индуктивности, магнитных усилителей, радиоволновых элементов, экранов и пр. Ферриты обладают в 104 – 1012 раз большим электрическим сопротивлением, чем металлы. Добавляя немагнитный феррит цинка к магнитным ферритам ( например, введение в феррит NiO. Это объясняется снижением точки Кюри1 до температур, превышающих на 50 – 100 рабочую температуру изделий: вблизи же точки Кюри магнитная проницаемость феррита резко возрастает.  

Железо-медные катализаторы уже после осаждения из азотнокислых солей обладают ферромагнитными свойствами, но ход магнитных кривых неравномерный. Соединения с такой точкой Кюри представляют собой, повидимому, ферромагнитный феррит меди.  

Большинство шпинелидов, соответствующих указанным выше химическим формулам и не являющихся ферритами, а также ферриты Cd и Zn, не ферромагнитны. Однако все эти соединения ( ферриты, алюминаты, хромиты, галлаты, титанаты и пр. Ni, Mn, Cu, Mg, Li и др. и могут образовывать с ними твердые растворы замещения с неограниченной или ограниченной растворимостью в зависимости от различия в атомных радиусах ионов. Твердые растворы, как правило, имеют иные электромагнитные свойства, иногда сильно отличающиеся от свойств ферромагнитных ферритов. Это позволяет создавать магнитные материалы с комплексом заданных электромагнитных свойств.  

Линия AW – верхняя граница области сосуществования двух фаз – б-феррита и аустенита. При охлаждении эта линия соответствует температурам начала полиморфного превращения б-феррита в аустенит. Линия N1 – нижняя граница области сосуществования б-феррита и аустенита; при охлаждении соответствует температурам окончания превращения б-феррита в аустенит. Линия OS – верхняя граница области сосуществования феррита ( в ферромагнитном состоянии) и аустенита; при охлаждении эта линия соответствует температурам у-мх-лревращения с образованием ферромагнитного феррита.  

Порошки для магнитодиэлектриков.  

Структуры сталей при различных температурах

Стали

, как указывалось выше, являются сплавами железа с углеродом.

Структуры углеродистых сталей в зависимости от содержания в них углерода, а также структурные превращения, которые происходят в этих сталях при нагреве и медленном охлаждении, изучаются по диаграмме Fe—С.

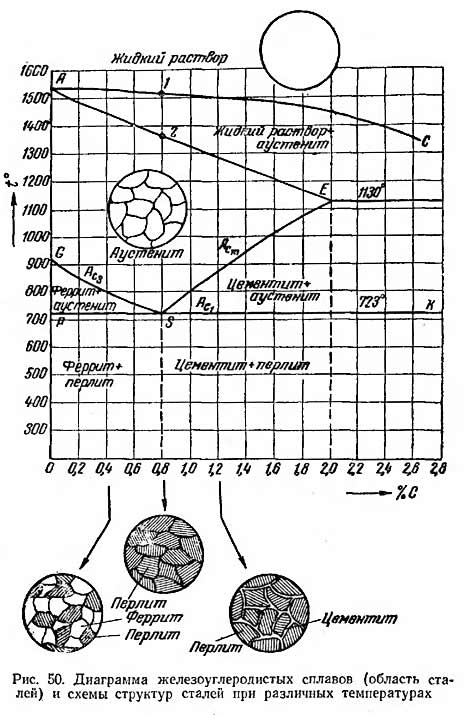

На рисунке приведена часть диаграммыFe—С , характеризующаяструктуры сталей . Диаграмма дана в несколько упрощенном виде.

Прежде чем рассматривать структурные превращения в сталях, выясним, какие структуры в них встречаются при комнатных температурах и при нагреве.

Линии диаграммы

определяюттемпературы , при которых в сталях происходят какие-либо структурные, превращения.

Феррит

Феррит

— твердый раствор углерода в железеа. При комнатной температуре в феррите может растворяться не более чем 0,006% углерода.

Если содержание углерода встали больше чем 0,006%, то, кроме феррита, в структуре стали имеются другие структурные составляющие.

Феррит обладает небольшой прочностью и твердостью, но высокой пластичностью. Он имеет хорошие магнитные свойства.

Цементит

Цементит

— химическое соединение железа с углеродом, отвечающее формуле Fe3C. Содержание углерода в цементите составляет 6,67% и не изменяется во всем интервале температур, вплоть до температуры плавления.

Цементит является самой твердой структурной составляющей стали. Он имеет высокую прочность, но чрезвычайнохрупок .

Перлит

Перлит

— механическая смесь феррита и цементита (после травления эта структура имеет перламутровый отлив).

Перлит бывает пластинчатым (цементит в виде пластинок) и зернистым (цементит в виде зернышек). Твердость перлита выше, чем у феррита, но меньше, чем у цементита.

Аустенит

Аустенит

(название дано в честь английского металловеда Аустена) — твердый раствор углерода в железе γ (модификация железа с гранецентрированной кристаллической решеткой). Максимальная растворимость углерода в железе γ составляет 2% при температуре 1130°.

Аустенит имеет невысокую твердость, обладает достаточно высокой прочностью наряду с хорошей пластичностью, большой стойкостью против коррозии, высоким электросопротивлением. Он немагнитен.

Диаграмма железоуглеродистых сплавов

Вернемся к вышеприведенной диаграмме, так линия АС

показывает, при каких температурах при охлаждении начнется процесс кристаллизации в стали. Линия АЕ показывает, при каких температурах кристаллизация закончится, т.е. сплавзатвердеет.

Из диаграммы видно, что чистое железо кристаллизуется при постоянной температуре (1539°).

Сталь с содержанием С=0,8% кристаллизуется не при постоянной температуре, а в некотором интервале температур. Точка 1 определяет температуру начала кристаллизации, точка2

— температуру конца кристаллизации стали с содержанием С = 0,8%.

Таким образом, при температурах ниже линии АЕ сталь будет находиться в твердом состоянии и структура стали будет аустенит.

При этом весь углерод, который в стали имеется, будет растворен в аустените.

Структура аустенита сохранится в стали и при последующем охлаждении до температур, определяемых линиямиGS

иSE. §

Структура феррита

кристаллическая решетка α-железа представляет собой объемно-центрированный куб с циклом решетки 0,28606 Нм. При температуре 768°с α-железо является магнитным (ферромагнетизм).Критическая точка (768°С), соответствующая магнитному преобразованию, то есть переходу из ферромагнитного состояния в парамагнитное, называется точкой Кюри и обозначается символом A2.

Критические точки α-γ превращения при 910°с (Рис.1) представлены соответственно Ac3 (при нагревании) и Ar3 (при охлаждении). Критические точки α-γ превращения железа при 1392 ° С называются Ac4 (при нагревании) и Ar4 (при охлаждении).

кристаллическая решетка γ-железа представляет собой граневой куб с периодом 910 Нм при температуре 0,3645°С. плотность железа выше, чем у железа, 8,0-8,1 г / см3. при преобразовании α-γ происходит сжатие. Эффект объемного сжатия составляет около 1%.

Углерод полиморфен. В нормальных условиях это форма модификации графита, но она также может присутствовать в виде квазистабильной модификации алмаза.

Углерод растворим в железе в жидком и твердом состоянии, он может быть в виде химических соединений-цементита, а также в виде высокоуглеродистых сплавов и графита.

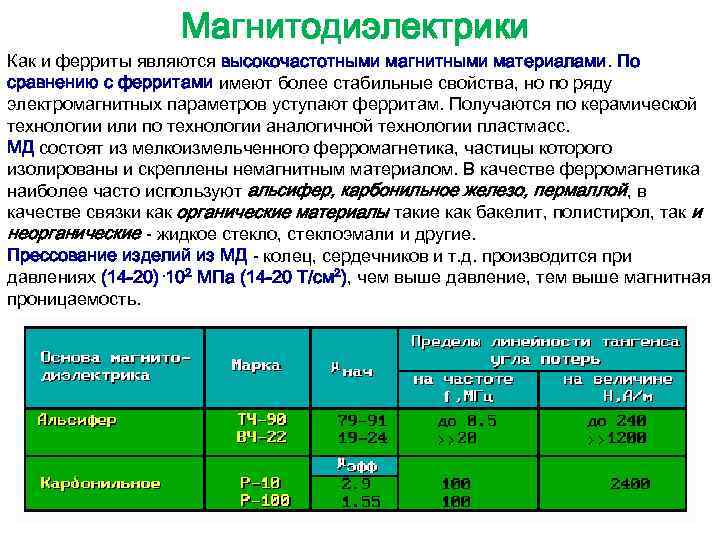

Назначение магнитодиэлектрика Ферроксон (Ferroxon)

Хорошо когда токи в индукторе, подчиняясь закону близости и кольцевому эффекту, текут по поверхности индуктора обращенной к нагреваемой детали. Тогда в нагреваемую или закаливаемую деталь попадает до 70% энергии, выделяемой индуктором. А 30% рассеивается в окружающем пространстве и вымывается водой, охлаждающей индуктор. Но так бывает далеко не всегда. Зачастую необходимо произвести нагрев поверхности детали как раз на стороне, по которой токи индуктора течь не желают. Конечно, близость металла оттягивает на себя часть токов индуктора. Но тогда мы получаем в лучшем случае обратную пропорцию: 70% энергии рассеиваются, а только 30% нагревают деталь. Особенно часто такая ситуация бывает при закалке внутренних отверстий, плоскостей, шестерен по впадине, обойм для подшипников и шкивов для ременной передачи.

Что делать в этом случае? Нужно установить на индуктор магнитопровод и с помощью магнитного поля выдавить токи в сторону детали. Совсем недавно магнитопроводы изготавливали из трансформаторной стали. Учитывая то, что трансформаторная сталь работает только в среднечастотном диапазоне до 10 кГц, для высокочастотной закалки ее применять нельзя. К тому же пластины трансформаторной стали нужно вырубать по форме детали, изолировать друг от друга и от самого индуктора, т. к. она является неплохим проводником электрического тока. Магнитопровод из трансформаторной стали приходится делать достаточно массивным и его не всегда можно встроить в маленький индуктор.

Значительно лучшим решением является применение в качестве магнитопровода современного магнитодиэлектрика типа Ферроксон. Это ферритовая керамика последнего поколения, называемая еще как «ферритовый фарфор». Применять магнитодиэлектрик достаточно просто. Нужно расположить П-образные пластины Ферроксона на трех сторонах индуктора не обращенных к детали и тогда весь ток индуктора будет выдавлен магнитным полем на нужную вам сторону. Если же конструкция индуктора не позволяет разместить пластины, используйте пластичный вариант магнитодиэлектрика и обмазывайте им индуктор снаружи или изнутри. Изготовить пластичный Ферроксон несложно, нужно лишь смешать ферритовый порошок с эпоксидной смолой. Ферроксон выпускается для работы в двух частотных диапазонах: 1–10 кГц и 20–50 кГц. Это позволяет производить как среднечастотную, так и высокочастотную закалку и нагрев. Ферроксон может использоваться со всеми видами существующих индукторов, в том числе для нагрева и закалки круглых деталей. Даже в случае использования индукторов с токами, обращенными к детали, Ферроксон собирает рассеянное магнитное поле и направляет его непосредственно в деталь. Увеличивая таким образом эффективность нагрева.

Различаются магниты и по ценовому принципу

Экземпляры, содержащие алюминий, никель, кобальт (ЮНДК) различной пропорциональности, стоят дешевле, чем неодимы или соединения Самарий-Кобальт. Тем не менее это не мешает им сохранять высокую остаточную намагниченность и находить применение в создании компьютерной техники, аэрокосмическом и автомобильном производстве. Главное их преимущество – они стабильны даже при очень высоких температурах.

Лом магнитов ЮНД и ЮНДК

Цена на неодимы постепенно снижается, это связано с удешевлением на рынке самого металла. Неодимовые магниты нашли широкое бытовое, потребительское применение. Кроме сумок и кошельков, их можно встретить в устройствах самодельных металлоискателей. Также широко их использование в таких сферах:

медицинская мебель (защелки на шкафчиках), некоторые приборы;

сепараторы, где выполняют роль улавливателей металлов;

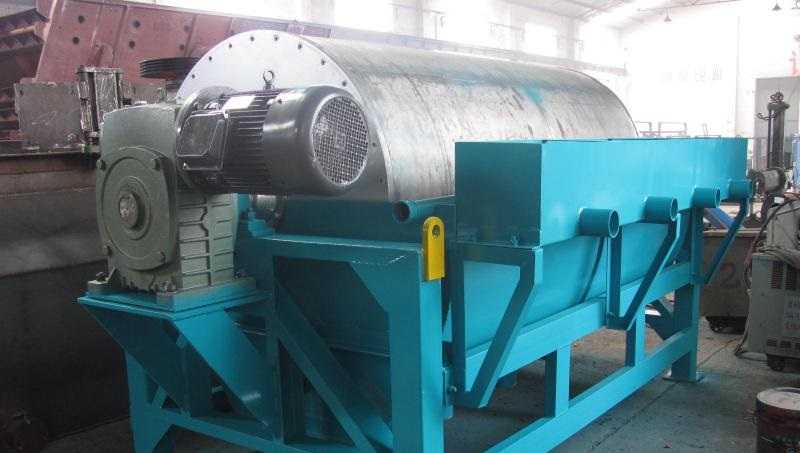

Магнитный сепаратор

сенсорные устройства;

компьютерное, радиотехническое, телефонное оборудование.

Самарий-Кобальт также интенсивно используются в различных устройствах. Они имеют преимущественную устойчивость к температурам, противостояние ржавлению. Это редкоземельные металлы, однако обладающие высокой хрупкостью по сравнению с первыми двумя видами магнитов.

Следующий вид образцов, ферритовые магниты, благодаря низкой цене также часто используются на бытовом уровне. Однако не так, как неодимы. Часто встречается самодельная нарезка, но конечно, не в школах, где их используют, как крепежные элементы досок. Их также применяют в акустических системах, сигнализациях.

Пункты приема принимают магнитомягкие материалы: ковар (маркировка 29НК), сплавы 49КФ и 51КФ. Они предназначаются для использования в качестве сердечников соленоидов, трансформаторов. Из них получаются хорошие датчики магнитных полей, применяются в микроэлектронике.

Датчик магнитного поля

Основные способы получения ферритов[ | код]

Поликристаллические ферриты производят по керамической технологии. Из ферритового порошка, синтезированного из смеси исходных ферритообразующих компонентов и гранулированного со связкой, прессуют изделия нужной формы, которые подвергают затем спеканию при температурах от 900 до 1500 °C на воздухе или в специальной газовой атмосфере. В качестве исходных ферритообразующих компонентов применяются смеси оксидов, гидроксидов, оксалатов и карбонатов (иногда их совместно осаждают из раствора) или совместно упаренные растворы солей (нитраты, сульфаты, двойные сульфаты типа шёнитов. Монокристаллы ферритов выращивают зонной плавкой или методами Вернейля или Чохральского, обычно под давлением кислорода в несколько десятков или сотен атмосфер. Для растворимых ферритов используют гидротермальное выращивание в растворах гидроксида или карбоната натрия, хлорида аммония или смеси хлоридов под давлением от 200 до 1200 атмосфер. Монокристаллы некоторых ферритов (при применении в качестве исходных веществ смеси оксидов) выращивают также из растворов в расплаве (смеси PbO + PbF2, PbO + B2O3, BaO + B2O3 или более сложные).

Для выращивания ферритовых плёнок со структурой шпинели обычно применяют метод химических транспортных реакций с хлороводородом или другими галогеноводородами в качестве носителя, а для плёнок феррит-гранатов и гексаферритов используют метод жидкостной эпитаксии из растворов в расплаве, а также метод разложения паров (в качестве газообразных исходных материалов применяются, например, β-дикетонаты металлов).

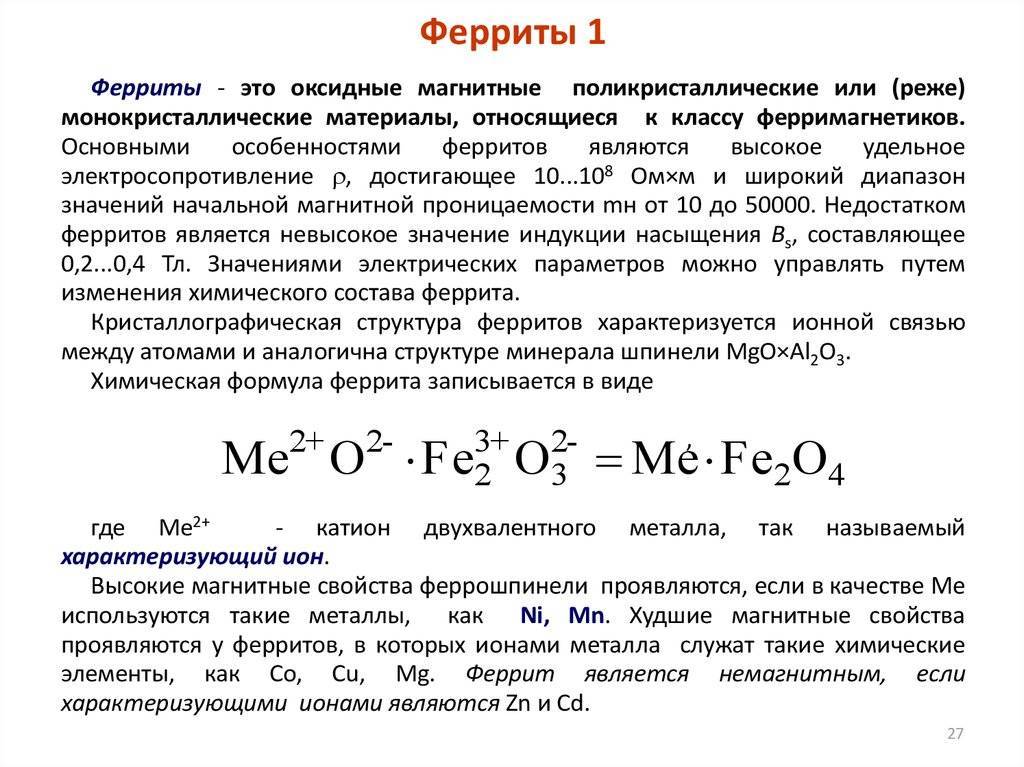

Структура и свойства ферритов

В состав Феррита входят анионы кислорода O2−, образующие остов их кристаллической решётки; в промежутках между ионами кислорода располагаются катионы Fe3+, имеющие меньший радиус, чем анионы O2−, и катионы Mek+ металлов, которые могут иметь радиусы различной величины и разные валентности k. Существующее между катионами и анионами кулоновское (электростатическое) взаимодействие приводит к формированию определённой кристаллической решётки и к определённому расположению в ней катионов. В результате упорядоченного расположения катионов Fe3+ и Mek+ Ферриты обладают ферримагнетизмом и для них характерны достаточно высокие значения намагниченности и точек Кюри. Различают Ф.-шпинели, Ф.-гранаты, ортоферриты и гекса ферриты.

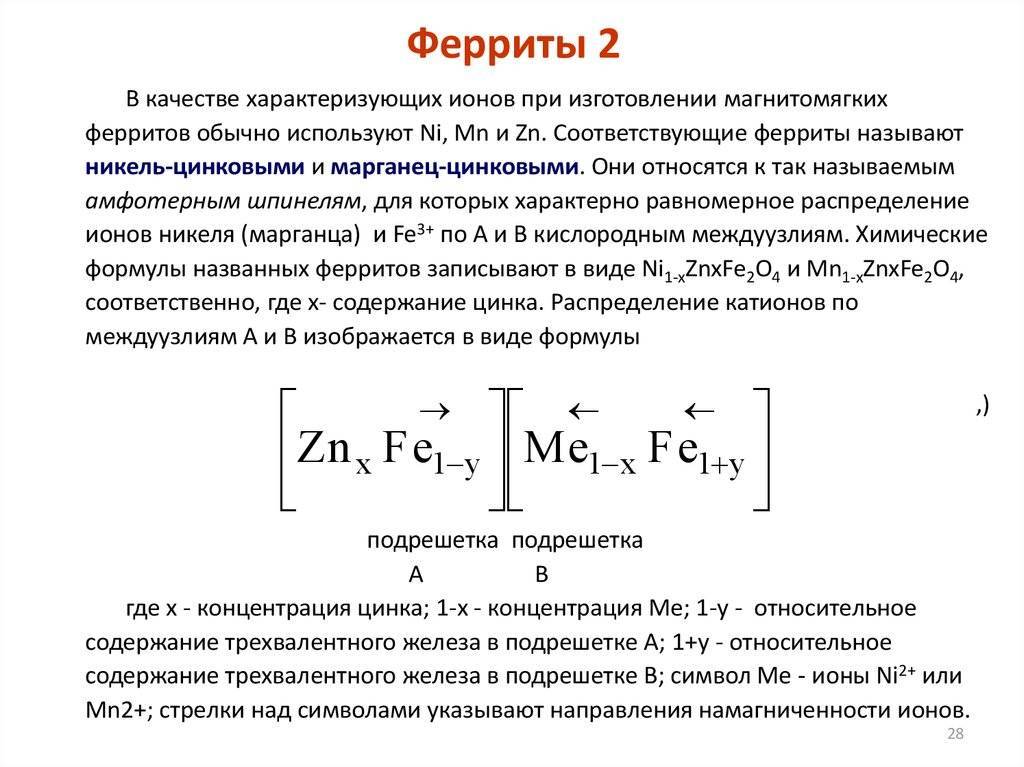

Ферриты-шпинели имеют структуру минерала шпинели с общей формулой MeFe2O4, где Me — Ni2+, Co2+, Fe2+, Mn2+, Mg2+, Li+, Cu2+. Элементарная ячейка Ф.-шпинели представляет собой куб, образуемый 8 молекулами MeOFe2O3 и состоящий из 32 анионов O2−, между которыми имеется 64 тетраэдрических (А) и 32 октаэдрических (В) промежутков, частично заселённых катионами Fe3+ и Me2+. В зависимости от того, какие ионы и в каком порядке занимают промежутки А и В, различают прямые шпинели (немагнитные) и обращенные шпинели (ферримагнитные). В обращенных шпинелях половина ионов Fe3+ находится в тетраэдрических промежутках, а в октаэдрических промежутках — 2-я половина ионов Fe3+ и ионы Me2+. При этом намагниченность октаэдрической подрешётки больше тетраэдрической, что приводит к возникновению ферримагнетизма.

Ферриты-гранаты редкоземельных элементов R3+ (Gd3+, Tb3+, Dy3+, Ho3+, Er3+, Sm3+, Eu3+) и иттрия Y3+ имеют кубическую структуру граната с общей формулой R3Fe5O12. Элементарная ячейка Феррит-гранатов содержит 8 молекул R3Fe5O12; в неё входит 96 ионов O2−, 24 иона R3+ и 40 ионов Fe3+. В Феррит-гранатах имеется три типа промежутков, в которых размещаются катионы: большая часть ионов Fe3+ занимает тетраэдрические (d), меньшая часть ионов Fe3+ — октаэдрические (я) и ионы R3+ — додекаэдрические места (с). Соотношение величин и направлений намагниченностей катионов, занимающих промежутки d, а, с, показано на рис. 2.

Ортоферритами называют группу Ферритов с орторомбической кристаллической структурой. Их образуют редкоземельные элементы или иттрий по общей формуле RFeO3. Ортоферриты изоморфны минералу перовскиту. По сравнению с Ферритами-гранатами они имеют небольшую намагниченность, так как обладают неколлинеарным антиферромагнетизмом (слабым ферромагнетизмом) и только при очень низких температурах (порядка нескольких К и ниже) — ферримагнетизмом.

Ферриты гексагональной структуры (гексаферриты) имеют общую формулу MeO 6(Fe2O3), где Me — ионы Ba, Sr или Pb. Элементарная ячейка кристаллической решётки гексаферритов состоит из 38 анионов O2−, 24 катионов Fe3+ и 2 катионов Me2+ (Ba2+, Sr2+ или Pb2+). Ячейка построена из двух шпинельных блоков, разделённых между собой ионами Pb2+ (Ba2+ или Sr2+), O2− и Fe3+. Если окиси железа и бария спекать совместно с соответствующими количествами следующих металлов: Mn, Cr, Со, Ni, Zn, то можно получить ряд новых оксидных ферримагнетиков.

Некоторые гексаферриты обладают высокой коэрцитивной силой и применяются для изготовления постоянных магнитов. Большинство Ф. со структурой шпинели, феррит-гранат иттрия и некоторые гексаферриты используются как магнитомягкие материалы. При введении примесей и создании нестехеометричности состава (переменности состава как по катионам, так и по кислороду) электрическое сопротивление Ф. изменяется в широких пределах. Ф. в полупроводниковой технике не применяются из-за низкой подвижности носителей тока. Помимо описанных, известны ферриты и др. составов и структур, например для щелочных металлов Ме+FeO2, для щелочно-земемельных Ме2+Fe2O5 и т. д. Многие ферриты входят в состав шлаков, спец. цементов и т. п.

Индуктивное сопротивление

Простой, но эффективный способ бороться с нежелательными сигналами – ослабить их, установив в цепи сопротивление. Но обычный резистор ослабит и полезный сигнал и ограничит ток в цепях питания. Более подходящие свойства в данном направлении имеет индуктивность.

Индуктивностью, как величиной, характеризующей магнитные свойства электрической цепи, обладает проводник любой формы, даже отрезок прямого провода. Но его индуктивность будет невелика. Её можно значительно увеличить, намотав из провода катушку. В общем случае индуктивность зависит от количества витков, геометрических размеров катушки, наличия сердечника и т.п. Формулы для её расчета громоздки, и не учитывают всех параметров, влияющих на величину индуктивности на практике, поэтому во многих случаях лучше её замерить по факту.

Цепь, обладающая индуктивностью, в цепях переменного и импульсного тока вносит в цепь дополнительное сопротивление, называемое индуктивным (точнее, реактивным сопротивлением индуктивного характера). Это сопротивление повышается с ростом частоты, а формула зависимости выглядит, как

Xl=2*π*F*L

где:

  • Xl – индуктивное сопротивление, Ом;
  • π – число «пи»;
  • F – частота, Гц;
  • L – индуктивность, Генри.

Очевидно, что цепь с одной и той же индуктивностью для сигнала с большей частотой будет иметь более высокое сопротивление.

Ссылки [ править ]

  1. ^ Картер, К. Барри; Нортон, М. Грант (2007). Керамические материалы: наука и техника . Springer. С. 212–15. ISBN 978-0-387-46270-7.
  2. ^ Spaldin, Nicola A. (2010). Магнитные материалы: основы и приложения, 2-е изд . Издательство Кембриджского университета. п. 120. ISBN 9781139491556.
  3. Перейти ↑ Okamoto, A. (2009). «Изобретение ферритов и их вклад в миниатюризацию радиоприемников». 2009 IEEE Globecom Workshops . С. 1–42. DOI10,1109 / GLOCOMW.2009.5360693 . ISBN 978-1-4244-5626-0. S2CID  44319879 .
  4. ^ Ассади, М. Хусейн Н .; Х., Катаяма-Ёсида (2019). «Ковалентность путь для достижения высокой намагниченности в соединениях TMFe 2 O 4J. Phys. Soc. Jpn . 88 (4): 044706. arXiv2004.10948 . DOI10,7566 / JPSJ.88.044706 . S2CID 127456231 .
  5. ^ Шрайвер, Д. Ф.; и другие. (2006). Неорганическая химия . Нью-Йорк: WH Freeman. ISBN 978-0-7167-4878-6.
  6. ^ a b c Уллах, Зака; Атик, Шахид; Насим, Шахзад (2013). «Влияние легирования свинцом на структурные, электрические и магнитные свойства Sr-гексаферритов». Журнал сплавов и соединений . 555 : 263–267. DOI10.1016 / j.jallcom.2012.12.061 .
  7. ^ «Магниты — Узнайте больше о ферритовых сердечниках» .
  8. ^ Хосни (2016). «Полутвердые магнитные свойства наночастиц феррита кобальта, синтезированных методом соосаждения». Журнал сплавов и соединений . 694 : 1295–1301. DOI10.1016 / j.jallcom.2016.09.252 .
  9. ^ Olabi (2008). «Дизайн и применение магнитострикционных материалов» . Материалы и дизайн . 29 (2): 469–483. DOI10.1016 / j.matdes.2006.12.016 .
  10. ^ Сато Туртелли; и другие. (2014). «Коферрит — материал с интересными магнитными свойствами» . Серия конференций IOP: Материаловедение и инженерия . 60 : 012020. DOI10,1088 / 1757-899X / 60/1/012020 .
  11. ^ JC Слончевский (1958). «Происхождение магнитной анизотропии в кобальтзамещенном магнетите». Физический обзор . 110 (6): 1341–1348. DOI10.1103 / PhysRev.110.1341 .
  12. Перейти ↑ Lo (2005). «Улучшение магнитомеханических свойств феррита кобальта магнитным отжигом». IEEE Transactions on Magnetics . 41 (10): 3676–3678. DOI10,1109 / TMAG.2005.854790 . S2CID 45873667 .
  13. ^ Ван (2015). «Магнитострикционные свойства ориентированного поликристаллического CoFe2O4». Журнал магнетизма и магнитных материалов . 401 : 662–666. DOI10.1016 / j.jmmm.2015.10.073 .
  14. Перейти ↑ Aubert, A. (2017). «Одноосная анизотропия и усиленная магнитострикция CoFe2O4, вызванная реакцией под одноосным давлением с SPS» . Журнал Европейского керамического общества . 37 (9): 3101–3105. arXiv1803.09656 . DOI10.1016 / j.jeurceramsoc.2017.03.036 . S2CID 118914808 .
  15. Перейти ↑ Aubert, A. (2017). «Усиление магнитоэлектрического эффекта в мультиферроидном бислое CoFe2O4 / PZT за счет индуцированной одноосной магнитной анизотропии» . IEEE Transactions on Magnetics . 53 (11): 1–5. arXiv1803.09677 . DOI10,1109 / TMAG.2017.2696162 . S2CID 25427820 .
  16. ^ «Ферритовые постоянные магниты» . Арнольд Магнитные Технологии. Архивировано из оригинального 14 мая 2012 года . Проверено 18 января 2014 года .
  17. ^ «Карбонат бария» . Корпорация химических продуктов. Архивировано из оригинала на 1 февраля 2014 года . Проверено 18 января 2014 года .
  18. ^ «Аморфные магнитные ядра» . Hill Technical Sales. 2006 . Проверено 18 января 2014 года .
  19. ^ Губин, Сергей П; Кокшаров Юрий А; Хомутов, ГБ; Юрков, Глеб Ю. (30 июня 2005 г.). «Магнитные наночастицы: получение, структура и свойства». Российские химические обозрения . 74 (6): 489–520. DOI10,1070 / RC2005v074n06ABEH000897 .
  20. ^ М. Виттенауэр, П. Ван, П. Меткалф, З. Кайкол, Дж. М. Хониг (2007). «Рост и характеристика монокристаллов ферритов цинка, Fe3-X ZNX O4». Рост и характеристика монокристаллов ферритов цинка, Fe 3 − x Zn x O 4 . Неорг. Synth . Неорганические синтезы. С. 124–132. DOI10.1002 / 9780470132616.ch27 . ISBN 9780470132616.
  21. ^ Пуллар, Роберт С. (сентябрь 2012 г.). «Гексагональные ферриты: обзор синтеза, свойств и применения гексаферритовой керамики». Прогресс в материаловедении . 57 (7): 1191–1334. DOI10.1016 / j.pmatsci.2012.04.001 .
  22. ^ Марк де Фрис, 80 лет исследований в лаборатории Philips Natuurkundig (1914-1994) , стр. 95, Amsterdam University Press, 2005 ISBN 9085550513 .
  23. ^ Рауль Валенсуэла, Магнитная керамика , стр. 76, Cambridge University Press, 2005 ISBN 0521018439 .
  24. ^ Р. Гербер, CD Райт, Г. Асти, Прикладной магнетизм , стр. 335, Springer, 2013 ISBN 9401582637
  25. ^ Lotgering, FK; Вроманс, PHGM; Huyberts, MAH (1980). «Материал постоянного магнита, полученный спеканием гексагонального феррита W = BaFe18O27». Журнал прикладной физики . 51 (11): 5913–5918. DOI10.1063 / 1.327493 .
  26. ^ Рауль Валенсуэла, Магнитная керамика , стр. 76-77, Cambridge University Press, 2005 ISBN 0521018439 .

Феррит это твердый раствор

Фазовый компонент, или фаза, представляет собой однородную часть системы определенного состава и агрегатного состояния, отделенную от остальной части системы поверхностью раздела.

В отличие от фазового компонента, структурный компонент представляет собой однородную или квазиоднородную часть системы, состоящую из 1 или более фаз, и в силу особенностей механизма ее образования имеет одинаковый усредненный химический состав и регулярную структуру по всему объему этого компонента.

К фазовым компонентам системы железо-углерод относятся жидкий раствор (L), твердый раствор: феррит (α), аустенит (γ), горячий феррит (δ), цементит и графит (G).

Жидкий раствор на основе железа и углерода представляет собой раствор углерода в расплаве iron. At при гораздо более высокой температуре, чем Ликвидус (в основном при температурах выше 1700°C), жидкость представляет собой статистически неравномерный раствор со статистически плотной упаковкой.

Железо-серебристо-белый металл. В настоящее время имеющееся чистое железо содержит 99,999% железа и 99,8-99,9% железа.

Температура плавления железа составляет 1539°С.

Железо известно для 2 полиморфных модификаций α и γ. Альфа-железо существует при температурах ниже 910°C и выше 1392 ° C(Рис. 1). В диапазоне температур 1392-1539°C α-железо часто называют δ-железом.
