Что можно сделать из старой ручной дрели: два варианта

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

Конструктивно самодельные приспособления состоят из трех частей:

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

1. Станина. Она обеспечивает устойчивость всей конструкции.
2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм

Толщина может изменяться в зависимости от нагрузки или используемых материалов

Чем выше вес стойки, тем прочнее делают основание

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

• 50х50 см – для простого вертикального сверления;
• 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке

Инструмент запускают и просверливают необходимое отверстие

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Сверлильный станок основываясь на электродрели

Благодаря простоте производства сверлильные станки основываясь на электродрели как правило встречаем в домашних мастерских.

Вес электродрели маленький, для производства вертикальной стойки не будет нужна каких-то особо крепких материалов, ее выполняют даже из досок как еще его называют древесно-стружечной плиты.

Конструкция сверлильного станка состоит из 4 главных частей:

1. Основание (станина)
2. Вертикальная стойка иначе говоря брус
3. Механизм подачи
4. Электродрель

К выбору основания станка, станине, следует подойти очень серьезно. Чем массивнее она, тем меньше вибрации будет ощущаться во время работы. Если в вашем хозяйстве сохранился старенькый фотоувеличетель для проявки снимков, его есть вариант после маленький доработки приспособить для основания со стойкой. Для которого предназначена конструкция же, если ничего, что конечно бы было приспособить в роли станины со стойкой у вас не нашлось, Данный элемент можно сделать из мебельной плиты шириной более 20 мм.

Реставрация

Вы не можете отказаться от старого, но любимого инструмента?

Дайте ему вторую жизнь и результат будет радовать каждый раз, когда берете инструмент в руки.

Для того, чтобы реставрировать ручную дрель, не нужно особого мастерства. Достаточно тщательным образом выполнить по пунктам все этапы работы:

Раскрутить все винтовые соединения дрели. Снять ручку и обе крышки. Если возникают трудности при раскрутке винтов, используйте любое средство для растворения ржавчины аэрозольного типа.
Вытащить все шплинты, освободив шестерни. Снять валы быстрого и медленного вращения. Демонтируем упор, шпиндель, ручку, сверлильный патрон. Аккуратно снимаем подшипник, чтобы содержащиеся внутри металлические шарики не рассыпались.
Раскладываем все детали и винты на рабочем столе. Салфеткой, смоченной специальным антикоррозийным составом, протираем каждую составляющую инструмента. Удаляем старое масло с шестерней и внутри корпуса. При необходимости используем щетку по металлу.
Наступает время «водных процедур» — аккуратно помещаем все детали дрели (кроме деревянной части ручки) в емкость с нейтрализатором ржавчины, таким как ВСН-1, например. Оставляем на пару часов.
Достаем все детали из емкости, и еще раз тщательно очищаем щеткой с пластиковым ворсом каждую деталь со всех сторон от остатков ржавчины. Не забудьте о винтах, они также не должны уходить от руки «реставратора»
Когда вы убедитесь в том, что с ржавчиной покончено, приступите к удалению остатков краски. Для этого потребуется гель для удаления лакокрасочных покрытий. Нанесите этот гель кисточкой на все детали, где необходимо удалить остатки красочного покрытия.
Снимите остатки краски щеткой по металлу или шпателем (в труднодоступных местах).
Отполируйте поверхность крышек, корпуса и ручки дрелью с войлочной насадкой.
При необходимости произведите рехтовку поверхности крышек молотком.
Начинаем подготовку к покрасочным работам. Заклейте малярным скотчем отверстия от крышек на корпусе, внутрь отверстий для винтов поместите заглушки из бумаги. Отдельно развесьте корпус, ручку, крышки, упор и вскройте аэрозольной шпаклевкой каждую деталь со всех сторон. Подождите, пока высохнет.
Затрите каждую деталь наждачной бумагой и покройте еще раз краской из аэрозольного баллончика

Делайте это осторожно и на расстоянии, чтобы не было подтеков.
Деревянную часть ручки также отшкурьте и вскройте лаком, или можно сделать новую на токарном станке.
Приступаем к сборке. Смазываем специальной графитной смазкой шарикоподшипник

Устанавливаем его. Укрепляем на валах малую и большие шестерни соответствующими шплинтами. Устанавливаем на место сверлильный патрон и упор.
Смазываем все шестерни специальной графитной пастой и закрываем корпус крышками с двух сторон. Завинчиваем винтами.
Присоединяем винтом к корпусу ручку с деревянной частью.
Готово! Старенький инструмент преобразился и радует своего хозяина!

Ручная дрель может оставаться не только надежным помощников в работе домашнего мастера, но и стать источником технических новшеств. Ибо творческое начало присуще каждому умельцу!

При решении различных бытовых и радиолюбительских задач зачастую удобно использовать мини-дрель. Такое устройство позволяет значительно экономить время на сверление отверстий при помощи шила или других подручных средств, с куда меньшим риском сломать какую-либо деталь. Да и результат работы получается несоизмеримо лучше – с ровной поверхностью цилиндрической формы. Главным камнем преткновения в работе таким устройством является высокая себестоимость качественной модели, поэтому многие задаются вопросом, как сделать мини дрель своими руками.

Комплектующие и алгоритм сборки

Изготовить фрезерный , которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Станок из старого электродвигателя

При помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие.

На чтение
7 мин.
Опубликовано
24.11.2018

Не секрет, что в мастерской у каждого домашнего умельца находят свое место инструменты, которые по праву могли бы уйти на «заслуженный покой». Не поднимается рука хозяина выбросить из своей жизни инструмент, который с одной стороны, уже устарел, с другой – до сих пор может решить ту или иную задачу. А может и послужить основой для нужной мастеру «самоделки».

Вот и старая ручная дрель советских времен может сослужить службу в качестве насадки для шуруповерта, ключа для открывания и закрывания болтов, устройства для снятия изоляции из кабелей и других приспособлений. Можно придумать много разных инструментов, всё ограничивается лишь вашей фантазией.

А какой хозяин откажет себе в удовольствии украсить свой дом или мастерскую винтажной дрелью?

Изготовление садового измельчителя

Садовый измельчитель для травы и тонких веточек (менее 1 см толщиной) может быть изготовлен на базе сетевой дрели-шуруповерта.

Создают агрегат так:

• выбирают подходящую емкость, например, цинковую выварку;
• по центру днища просверливают отверстие под вал, на котором будет зафиксирован нож либо несколько лезвий;
• делают деревянный или металлический каркас для установки емкости или ставят ее на край стола;
• к раме или днищу выварки прикрепляют дрель-шуруповерт, которую оснащают ножами;
• монтируют кнопку включения/отключения;
• делают сбоку прорезь в емкости — вырезают прямоугольник перед дном 10 на 20 см;
• из жести делают рукав для выброса измельченных растений;
• прикрепляют его к емкости;
• проверяют работоспособность агрегата.

Ножи проще всего сделать из ножовочных полотен. Устанавливать их нужно заточкой вниз. При этом можно изготовить несколько вариантов лезвий под разные травы. Если сделать к дрели-шуруповерту насадку в виде ножей, то траву можно просто измельчать в ведре или другой подходящей емкости.

Чистка поверхностей=”subtitle”>

Нужен «шурик» с достаточно высокой скоростью. Лучше даже использовать сетевую дрель.

Для грубой работы на очень стойких поверхностях люди используют разной формы насадки из металлической проволоки, также в продаже можно встретить наборы разноформатных ершиков с полимерной щетиной.

Иногда для работ, похожих на полировку, в патрон вставляют насадку-тарелку с липучкой, на которую хорошо крепится обычная кухонная губка.

Привод для выдавливания герметика из тубы=”subtitle”>

Аккумуляторные пистолеты для туб довольно дороги. Поэтому те, кому предстоит много работать с вязкой массой (например, нужно поклеить во всем доме пенопластовые молдинги и карнизы), прибегают к трансформации механических моделей.

Для этого вместо штока устанавливают резьбовую шпильку и вклеивают в пистолет соответствующего размера гайку.

Точить карандаши=”subtitle”>

Для этого «есть два путя»: одни лайфхакеры закрепляют в шуруповерте чинку, другие — сам карандаш. В любом случае, производительность получается сумасшедшая.

Изготовление лунок для посадки растений=”subtitle”>

Это отличное решение, когда земля хорошо подготовлена, и нужно только делать аккуратные глубокие ямки. Особенно актуально использование шуруповерта, если грунт укрыт защитной пленкой — сверлят его прямо сквозь мульчу, одновременно перфорируя пленку в нужном месте. Садоводы-огородники применяют в качестве насадки либо коронки, либо шнеки.

Для земляных работ многие умельцы изготавливают насадки из старых металлических дисков.

Кухонный миксер=”subtitle”>

Как выход из положения — вариант годный, особенно, если «шурик» имеет тонкую регулировку скорости.

Народ использует не только заводские венчики. В ход идут вилки, проволока и даже канцелярские ножницы.

Кстати, в строительном деле подобные ноу-хау тоже могут пригодиться — допустим, когда нужно хорошо вымешать краску или, например, затирку для плитки.

Самодельный карт или электроскутер=”subtitle”>

Привод из шуруповерта опробован уже не раз. И что интересно — оно едет, лишь бы крутящего момента у инструмента хватало.

Главное, качественно передать тяговое усилие на колесо, нормально организовать управление газом, сделать тормоза. Лучше всего для этого подходят комплектующие от велосипедов.

В особенном восторге от таких поделок детвора.

Чистка овощей, фруктов, рыбы

Снятие кожуры с овощей и фруктов осуществляют, используя перьевое сверло. Последнее вставляют в патрон шуруповерта, а на другой его конец накалывают продукт. Включают агрегат и проводят снятие шкурки специальной чистилкой, которую можно приобрести в любом магазине.

Такой же способ применяют, если возникает вопрос, как почистить кукурузу шуруповертом. Початок насаживают на сверло, а верхний его конец придерживают обрезанной частью пластиковой бутылки, чтобы зерна не разлетались.

Для очистки рыбы от чешуи используют длинный саморез. Для качественной очистки процедуру проводят на медленной скорости. Направление движения самореза – от хвоста к голове. В отличие от ручной чистки, кончиком насадки легко выполнять снятие чешуи в труднодоступных местах.

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

1. Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
2. Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
3. Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
4. Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным
5. Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом
6. После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)
7. Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
8. Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
9. Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
10. Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
11. Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
12. На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
13. Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона
14. В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка
15. После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.

Токарный станок

Токарный станок получится если шуруповёрт зафиксировать в деревянной подставке и установить на горизонтальную поверхность.

Ручной генератор – прибор, похожий на ветровой генератор. Процедура его изготовления идентична сборке ветрогенератора. На последнем этапе работ вместо насадки с лопастями к шуруповёрту прикрепляют ручку.

Сделать электровелосипед просто:

• Изъять из шуруповёрта моторчик.
• Соединив его с велосипедной звёздочкой.
• Установить механизм в велосипед.

Такое приспособление для ребёнка можно из пластиковых труб, скрепив их между собой с помощью пластиковых стяжек, а моторчик из шуруповёрта использовать как мотор для катамарана.

Такой аппарат довольно простой в сборке. Для преображения старого инструмента в новый необходимо прикрепить диск для резки металла к шуруповёрту вместо сверла.

Вместо двигателя нужно вмонтировать светодиоды с соблюдением силы тока, фонарик готов.

Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками, мебельными конфирматами, шурупами и прочими. Также с помощью этого электроинструмента свертят отверстия в разных материалах, например, в различных металлах, в пиломатериалах, в бетоне. При этом функциональные возможности эксплуатируемой модели определяются величиной ее мощности и крутящего момента, наличием ударной функции.

Из шуруповерта можно сделать в домашних условиях разнообразную технику и инструмент для бытового использования. Кроме самого электроинструмента для переделки во многих случаях потребуются дополнительные детали и материалы. Но самодельные устройства обойдутся все же дешевле заводских аналогов, позволив автоматизировать и сделать более эффективным ручной труд.

Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели.

Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.

Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:

• садовый измельчитель травы и веток;
• триммер (электрокосу);
• походный ручной генератор;
• гравер (мини-дрель, дремель, бормашинку);
• ветрогенератор;
• газонокосилку;
• болгарку;
• мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
• инструмент для вязки арматуры;
• привод открывания ворот;
• средства передвижения для детей: квадрацикл, велосипед, самокат;
• небольшой ледобур, ямобур, строительный либо кухонный миксер.

Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.

Интересные факты о ручной дрели

Рассматриваемый инструмент с момента его изобретения, применялся активно для сверления деревянных и металлических конструкций, а для сверления бетона такой прибор не предназначен. Это связано с тем, что в устройстве отсутствует ударная функция, поэтому пробурить отверстие в бетоне таким инструментом практически нереально. Однако домашние умельцы находили выход из ситуации. Во время сверления бетона наносились периодические удары молотком по пятке, что позволяло продвигаться сверлу внутрь материала.

Основной недостаток инструмента знает каждый, кому хоть раз приходилось его использовать. Он заключается в необходимости прикладывания физических усилий. Если при сверлении дерева требовалось немного усилий, то при работе с металлом и бетоном, уходило как минимум несколько часов на достижение результатов.

Принцип работы рассматриваемого инструмента простой, и заключается на передаче вращательных манипуляций от рукоятки на патрон инструмента через пару шестеренчатых передач. Шестерни способствуют увеличению скорости вращения патрона, но при этом снижается сила момента. Простая и незамысловатая конструкция делает рассматриваемым инструмент не только ремонтопригодным, но еще долговечным. Все, что нужно для продления срока службы — это следить за количеством смазочного материала на шестернях инструмента.

Итак, если вы вспомнили конструкцию механизма ручной дрели, а также, что она собой представляет, тогда пора разобраться, что можно сделать из этого инструмента.

Процесс изготовления углового редуктора для дрели

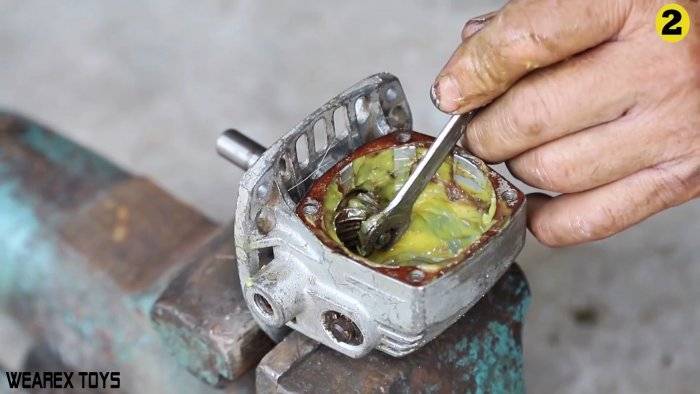

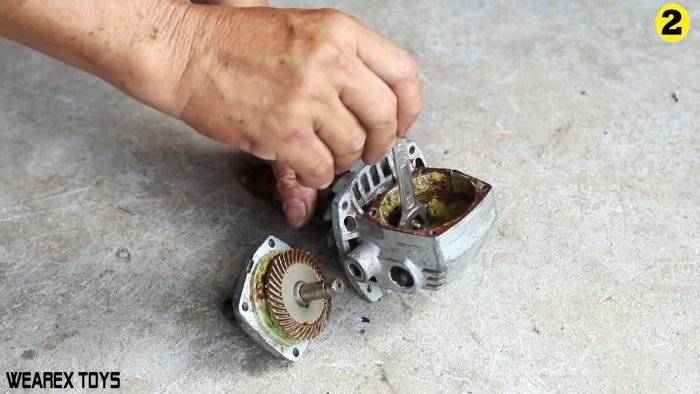

Необходимо снять из сломанной болгарки ее редуктор. Он разбирается, чтобы извлечь якорь.

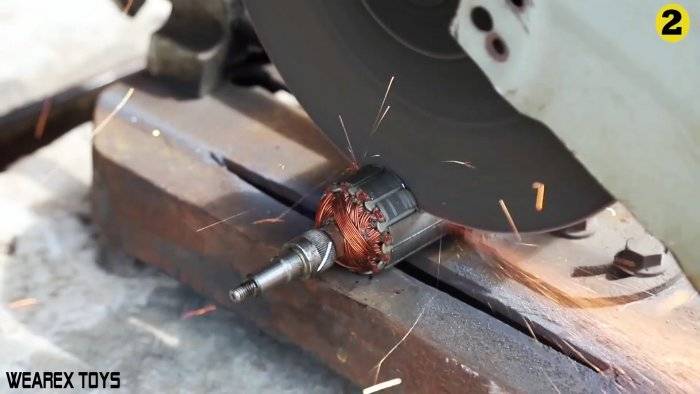

Снятый ротор распиливается пополам. Из него нужно сбить сердечник, оставив только вал.

Ротор собирается обратно уже с половиной высвобожденного вала.

Его шпиндель нужно переточить, чтобы надеть битодержатель или сверлильный патрон.

На редуктор устанавливается штатная рукоятка от болгарки. Его вал зажимается в патроне дрели. Теперь устройство готово к применению.

С его помощью можно добраться в труднодоступное место, чтобы закрутить саморез, просверлить отверстие. Также редуктор повышает силу крутящего момента, так что с ним удастся сделать то, для чего мощности дрели недостаточно.

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко.

Для этого нужно:

1. Шуруповерт с аккумулятором;
2. Диск для полировки кузова;
3. Два канцелярских лезвия;
4. Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

Шлифование поверхностей

Аккумуляторный шуруповерт для шлифовки поверхностей выбирают по причине его компактности и удобства эксплуатации в труднодоступных местах. При помощи насадки «коронка» изготавливают 2 круглых заготовки из фанеры, на одну из которых наносят карандашом разметку. Затем в полученных деталях высверливается отверстие, равное диаметру шпильки – 8 мм.

От последней отпиливают небольшой кусок, на котором фиксируют гайками и шайбами подготовленные заготовки. Получается самодельный барабан. При помощи ножовки по металлу по намеченной разметке выполняют пропилы глубиной 0,5 см.

Толстую наждачную бумагу разрезают на полосы с размером, равным ширине барабана. Подготовленные элементы вклеивают с помощью жидкой эпоксидной смолы в отверстия, полученные путем распиливания. Получают шлифовальную насадку по типу «лепесток», которой и осуществляют обработку поверхностей.

Что лучше приобрести из бюджетных моделей

Бюджетный и качественный прибор по доступной цене – это мини дрель hammer md050b.

Характеристики:

• мощность 8 Ватт;
• диаметр цанги 1- 3 мм;
• обороты до 15 тысяч в минуту;

Благодаря легкому весу (всего 400 грамм), мини дрель очень удобна в работе. В комплекте с дрелью множество насадок и аксессуаров.

В той же ценовой категории еще одна примечательная модель бытового и промышленного назначения – Гравер или мини дрель «Вихрь Г 150».

Характеристики:

• мощность 150 Ватт;
• максимальные обороты в 30 тысяч;
• вес 1,16 кг;

Более мощная модель с аналогичным цанговым патроном до 3.2 мм. Очень широкое применение – ремонтные работы, полировка, резка, гравировка и прочее. Есть регуляция оборотов. Очень удобно при работе с материалами разной плотности.
