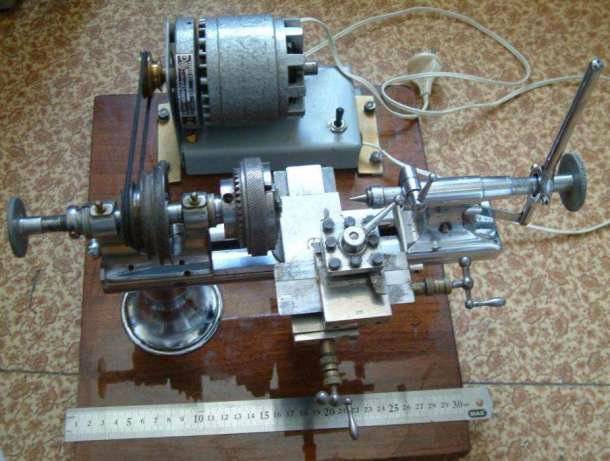

Часовой токарный станок

Особенности конструкции станка и дополнительных приспособлений для станка с-1

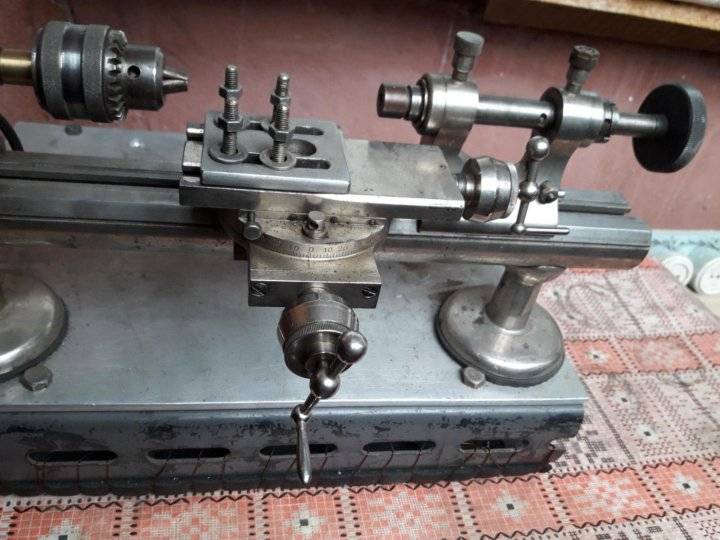

Суппорт станка перемещается от руки вдоль станины и укрепляется в требуемом положении маховичком-гайкой 1 установленным под суппортом.

После установки и закрепления суппорта в нужном положении резец укрепляется на резцовой части суппорта и может перемещаться в поперечном направлении от маховичка 2, а в продольном — от маховичка 3. Величина поперечного и продольного перемещений суппорта регулируется лимбом с точностью до 0,1 мм.

Кроме того, резцовая часть суппорта может быть повернута на угол до 90°.

Для использования токарного станка при сверлении на заданную глубину пиноль задней бабки станка имеет деления. Каждое деление пиноли равно 1 мм.

Всего на пиноли имеется 70 делений.

Для выполнения сверлильной работы обрабатываемая деталь устанавливается в патроне передней бабки, сверло же укрепляется или непосредственно в пиноли задней бабки, или в патроне, вставляемом в заднюю бабку. Бабка подводится к обрабатываемой детали, закрепляется от продольного перемещения рукояткой 4, после чего вращением маховичка 5 сверлу сообщается подача, глубина же, на которую следует просверлить отверстия, контролируется по делениям пиноли.

При обработке детали в центрах на место сверла устанавливается задний центр, а пиноль закрепляется рукояткой 6 для предупреждения продольного перемещения.

Для закрепления детали в цанговом патроне пользуются маховичком 7 цангодержателя.

При обработке длинных и тонких деталей, т. е. деталей, длина которых в 10—12 раз больше диаметра, во избежание их прогиба устанавливают неподвижный (концевой) люнет, показанный на фиг. 16.

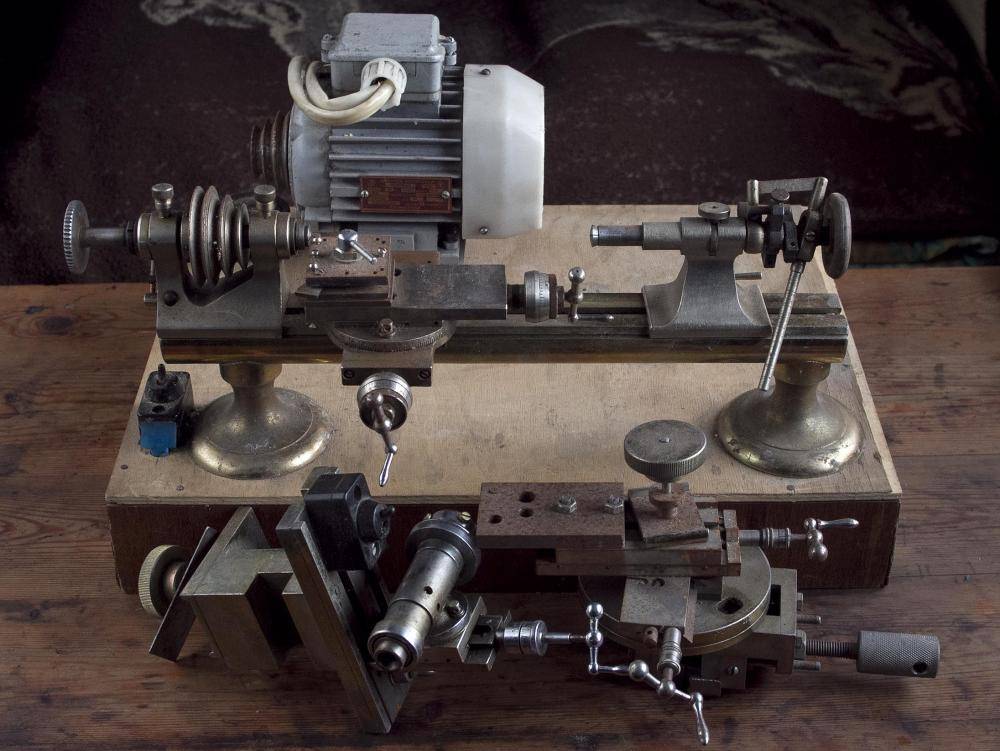

К рассматриваемому станку прилагаются устройства для фрезерования и шлифования, что придает ему некоторую универсальность, особенно необходимую при использовании станка в опытных цехах и лабораториях.

Устройство шлифования и фрезерования для станка С-1

Устройства для фрезерования и шлифования крепятся на суппорте станка.

На фиг. 17 показано устройство для шлифования, а на фиг. 18 — устройство для фрезерования. Рукоятка 1 служит для перемещения фрезерных салазок в вертикальном направлении, рукоятка 2 — для зажима ограничителя хода фрезы, а рукоятка 3 — для закрепления суппорта фрезы от вертикального перемещения (рукоятка для зажима клина).

Кинематическая схема устройств фрезерования для станка С-1

Кинематика передачи движения от приводного шкива контрпривода к шпинделю фрезы показана на фиг. 19.

На фиг. 19 с правой стороны показан двухступенчатый шкив, приводящийся в движение круглым ремнем от контрпривода устройства. Через вал движение передается к паре косозубых колес z1 и z2. От колеса z2 движение передается шпинделю, в котором при помощи цанги крепится фреза.

Для более полного использования фрезерного приспособления станок имеет еще одно устройство, которое дает возможность делить обрабатываемую деталь при фрезеровании на нужное число частей.

Для этой цели на торцах приводного шкива бабки с левой и правой сторон расположен ряд концентрических окружностей с надсверленными отверстиями. С левой стороны шкива располагаются три окружности, разделенные на 100, 60 и 48 равных частей, с правой же стороны располагается окружность, разделенная на 12 равных частей.

Для того чтобы шпиндель передней бабки с укрепленной на нем деталью не мог повертываться во время обработки, в одно- из отверстий входит стопорный штифт. Перед поворотом обрабатываем мой детали стопорный штифт выводится из отверстия, деталь поворачивается на нужный угол, и штифт снова вводится в соответствующее отверстие. Передняя бабка станка имеет два штифта — один для отверстий, расположенных с левого, а другой — для отверстий, расположенных с правого торца шкива.1

Кинематическая схема передачи движения от электродвигателя к шпинделю станка, а также к шпинделю шлифовального и фрезерного устройств приведена на фиг. 20. Станок приводится в движение от электродвигателя мощностью 0,52 кВт, делающего 1400 об/мин.

На валу электродвигателя установлен трехступенчатый шкив. Две ступени для плоского ремня предназначены для передачи движения основному контрприводу станка, а третья ступень для круглого ремня предназначена для передачи движения контрприводу устройства.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

OPTIMUM

Макс. диаметр заготовки: 140 мм Макс. длина заготовки: 300 мм

Макс. диаметр заготовки: 200 мм Макс. длина заготовки: 300 мм

Макс. диаметр заготовки: 210 мм Макс. длина заготовки: 400 мм

Макс. диаметр заготовки: 250 мм Макс. длина заготовки: 550 мм

Макс. диаметр заготовки: 250 мм Макс. длина заготовки: 550 мм

Макс. диаметр заготовки: 265 мм Макс. длина заготовки: 700 мм

Макс. диаметр заготовки: 300 мм Макс. длина заготовки: 800 мм

Макс. диаметр заготовки: 100 мм Макс. длина заготовки: 150 мм

Макс. диаметр заготовки: 180 мм Макс. длина заготовки: 350 мм

Макс. диаметр заготовки: 210 мм Макс. длина заготовки: 450 мм

Ценовой диапазон

Цены для разных моделей разнятся в зависимости от функционала, удобности и возраста. К примеру, на торговых площадках в интернете можно купить довольно простой часовой токарный станок за триста пятьдесят долларов. Однако, для промышленного производства такой не подойдёт, да и такие станки будут в основном устаревшие.

В то же время можно купить этакого «Короля от мира часовых станков» — Schaublin 70. Производит его швейцарский завод, и качество у него просто на высшем уровне. Однако, за такое сокровище нужно отдать около 662 400 рублей, что достаточно солидная сумма.

На данный момент это — самый дорогой станок из ныне производимых, поэтому все остальные модели по своей цене находятся между продающихся на торговых площадках в интернете и с Schaublin 70. В основном, цена на новые модели будет составлять от 200 000 до 500 000 тысяч.

Фрезерная приставка от Т-28 — Часовые станки и приспособления

Всем привет!

Понадобилась фрезприставка. Достал, а её клинит, гдето-что-то трется, царапается и тп. Вобщем как то по-феншую :wacko:

разобрал. сам вал шпинделя вообще с виду отличный, а вот задний конус имел следы ржавчины (темные пятна на радиальном конусе и выступающие кусочки ржи на упорном конусе). сильные выступы счистил аккуратненько шабером, потом собрал чтобы крутилось, но с небольшим трудом, залил масла, зажал вал в шуруповерт и погонял немного. В результате ржавчина с шейки почти удалилась.

Потом начал шабрить втулки, но потом убедился что контакт есть только с упорными конусами. Шабрение ничего не дает… Придется упорный конус протачивать, чтобы появился контакт и с радиальным.

Вот так выглядел узел в сборе до разборки:

Как видно, литьё корпуса шпинделя очень кривое — с одной стороны существенный наплыв.

После того как выбил втулки (на которых кстати оказались вмятины от масленок :fool: ) решил, что можно и корпус привести в эстетически нормальный вид.

Проточил из капролона оправку, чуть прослабил её — увлекся и сделал в номинал, а надо было +0,03 (+0,05) . Ну ничего положил внутрь чуть-чуть капролоновой стружки (длинной) и с натягом надел на вал корпус шпинделя.

Далее корпус из такого (догадался фоткать, когда уже довольно много обточил):

превратился в такой:

Всего каких-то 4 часа времени и готово :crazy:

как говорится, чем бы дитя не тешилось, лишбы не работать :rofl:

Сегодня надеюсь проточить втулки.

to be continium…

www.chipmaker.ru

Обеспечение условий работы и выбор станка для определенных задач

Первое, о чем надо позаботиться, это определиться с электропитанием мастерской: проводка должна быть надежной. Если у вас доступно питание 220В, вы сможете сделать выбор из одной категории станков, а при 380В из совершенно другой: трехфазные двигатели сверлильных станков длительно работают без потери мощности. Кроме того, наряду со станком вы сможете одновременно подключать другие инструменты и устройства, не опасаясь перепадов напряжения в сети.

Второе — подобрать станок для выполнения задач, которые перед вами стоят, например:

1. Необходимо просверлить маленькие отверстия в заготовках. В условиях домашней мастерской используются два режима работы: кратковременный повторный и продолжительный. Работать в первом режиме со сверлением небольших отверстий можно с использованием бытовых станков с мощностью до 1 кВт.

Станок для сверления отверстий маленького диаметра PATRIOT SD-370

Вполне подойдет для такой работы небольшой настольный сверлильный станок ИНСТАР ССВ 13 500/350Вт или PATRIOT SD 370. C их помощью можно работать с металлом, деревом и пластиком, установив на станок тиски для зажатия маленьких деталей и точного сверления отверстий.

Кроме того, можно рассмотреть прецизионные станки для сверления маленьких отверстий с высокой точностью. Т-образные пазы на их основании позволят прикрепить удобный крестовинный стол, предназначенный для выполнения нескольких операций на детали без ее переустановки. Такие станки выпускает .

2. Просверлить отверстия с большим диаметром — от 20 до 60 мм. Бытовые станки обычно сверлят отверстия до 16 мм в диаметре, а для больших отверстий нужно выбрать станок в среднем классе с мощностью от 1.5 до 2 кВт. Такие станки дороже и реже используются мастерами, но если объем работ большой и связан с услугами по строительству и ремонту, то их применение оправдано.

Сверление больших отверстий в бетоне

Для сверления больших отверстий в бетоне, кирпиче, камне можно использовать сверлильную машину DIAM ML 250N. Сверление происходит с помощью сменных алмазных коронок диаметром 20-250 мм (в железобетоне — до 220 мм). При этом ее двигатель питается от однофазной сети 220В/50 Гц.

3. Работа со сложными заготовками с множеством отверстий на одной плоскости. В этом поможет радиально-сверлильный станок с поперечной колонной. Благодаря такой конструкции можно менять угол наклона шпинделя и размер вылета сверла, что позволяет сверлить много отверстий, не снимая заготовку со стола станка, и не делая повторных закреплений.

Радиально-сверлильный станок JET JDR-34

Замечательные примеры таких станков — ЗУБР ЗСС-550 и JET JDR-34. Кроме вышеназванной функции они могут выполнять сверление на заданную глубину и под углом.

4. Обработка крупногабаритных заготовок. Для такого случая можно рассмотреть продукцию компании JET, одно из направлений которой — напольные сверлильные станки с двигающимся столиком для крупных деталей. Например, станок JET JDP-2800 VS/380В.

Станок с системой СОЖ, встроенной в основание

Если при этом важна величина глубины отверстий, то предпочтителен станок с подачей охлаждающей жидкости (система СОЖ) — JET GHD-50PF. Особенно часто такие высокие агрегаты на колоннах покупают для мастерских, в которых делают мебель, поскольку заготовки для нее, в основном, крупные.

Технические характеристики станка Т-28

Наименование параметра	Т-65	С-95	Т-28
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	120	50	130
Наибольший диаметр заготовки над суппортом, мм	30	12	14
Высота центров над плоскими направляющими станины, мм	65	32	65
Наибольшая длина заготовки в центрах (РМЦ), мм	200	125	220
Наибольшая длина обтачивания, мм	70	38	55
Наибольшая высота держателя резца, мм	7 х 7	6 х 9	8 х 8
Высота от опорной поверхности резца до линии центров, мм	6	6	6
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	50
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10	8	10
Конус Морзе шпинделя	№ 1	39°30`	№ 0
Число ступеней частот прямого вращения шпинделя	3	3	3
Частота прямого вращения шпинделя, об/мин	77, 66, 55	1300..3000	1440, 2500, 4300
Суппорт. Подачи
Наибольшее поперечное перемещение суппорта, мм	70	44	55
Перемещение суппорта поперечное на одно деление лимба, мм	0,05	0,01	0,01
Наибольшее перемещение резцовых салазок, мм	70	38	55
Перемещение резцовых салазок на одно деление лимба, мм	0,05	0,01	0,01
Угол поворота резцовых салазок, град	±90°	±90°	±60°
Задняя бабка
Конус задней бабки	Морзе №1	39°30`	Морзе №0
Наибольшее перемещение пиноли, мм	45	30	45
Электрооборудование
Электродвигатель главного привода, кВт	0,25 1400 об/мин	0,15 2700 об/мин	0,27 2800 об/мин
Габариты и масса станка
Габариты станка (длина ширина высота), мм	675 х 300 х 250	420 х 200 х 250	650 х 255 х 222
Масса станка, кг	19	19,2	25

Список литературы:

Настольный токарный станок Т-28. Руководящие материалы, Минск, 1974

Головин Г.М., Пешков Е.О. Специальные станки в приборостроении, 1952

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Локтева С.Е. Станки с программным управлением, 1986

Модзелевский А. А., и др. Токарные станки, 1973

Пекелис Г. Д., Гельберг Б.Т. Технология ремонта металлорежущих станков, 1970

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Основные узлы, из которых состоит токарный станок по металлу

Любой токарный станок по металлу включает в себя основные конструктивные узлы и элементы.

Станина

Основной и самый крупный элемент, на котором крепятся все остальные детали. Это неподвижная деталь, представляющая собой две параллельные стенки, неподвижно соединенные между собой поперечинами. Станина имеет ножки-тумбы, в которых хранится инструмент.

Верхние рейки служат направляющими, по которым двигаются суппорт токарного станка и задняя бабка. Они могут быть плоского и призматического вида. Направляющие выполнены строго параллельно друг другу.

Передняя бабка

Эта деталь по-другому может называться шпиндельная бабка. Внутри нее находятся следующие детали:

• шпиндель;
• подшипники (два);
• шкив;
• коробка скоростей.

Передняя бабка поддерживает заготовку и придает ей вращение.

Шпиндель

Шпиндель является основной деталью передней бабки. Он представляет собой металлический вал конусообразной формы. В нем фиксируются различные инструменты, оправки и другие приспособления.

Шпиндель, шейка и подшипники должны быть гладкими, чисто отшлифованными, без люфтов, потому что это влияет на качество расточки деталей. Шпиндель имеет резьбу, а в некоторых станках еще и специальную канавку для того, чтобы патрон самопроизвольно не открутился.

Механизм поперечной и продольной подачи

Суппорт может двигаться вдоль и поперек, благодаря механизму подачи. Направление задает трензель, находящийся в корпусе передней бабки. Снаружи станка есть рукоятки, которыми можно изменять направление и амплитуду движения суппорта.

Важно!

Если станок с автоматической подачей, то в нем есть ходовые винт и валик. Они используются для выполнения работ высокой сложности.

Суппорт

Суппорт – это характерный элемент любого токарного станка, с помощью которого осуществляется перемещение режущего инструмента в продольном, поперечном и наклонном направлении. Продольное движение по салазкам станины производит каретка, поперечное совершает верхняя часть суппорта. Резцедержатели (одно или многоместные) устанавливаются в верхнюю часть суппорта.

Фартук

За корпусом фартука находятся механизмы, связывающие суппорт с зубчатой рейкой и ходовым винтом. Управление фартуком вынесено на корпус станка, что упрощает регулировку хода суппорта.

Задняя бабка

В заднюю бабку закрепляется деталь на шпинделе, поэтому этот элемент подвижный. Деталь состоит из двух частей: нижней – плиты и верхней – держателя шпинделя. Задняя бабка токарного станка движется по станине и может быть зафиксирована в любом месте благодаря рычажной рукоятке. Конус задней бабки называется пиноль. В нем крепится инструмент или приспособление. Также задняя бабка служит второй опорой при обработке длинных деталей.

Каретка

Каретка предназначена для продольного движения суппорта по салазкам станины. От ее исправности зависит свободное движение этого элемента.

Вал

Вал вращения шпинделя имеет две ручки включения. При среднем положении ручек он выключен. Положение вверх – вал вращается против часовой стрелки (рабочее движение), положение вниз – вал вращается по часовой стрелке (обратное движение).

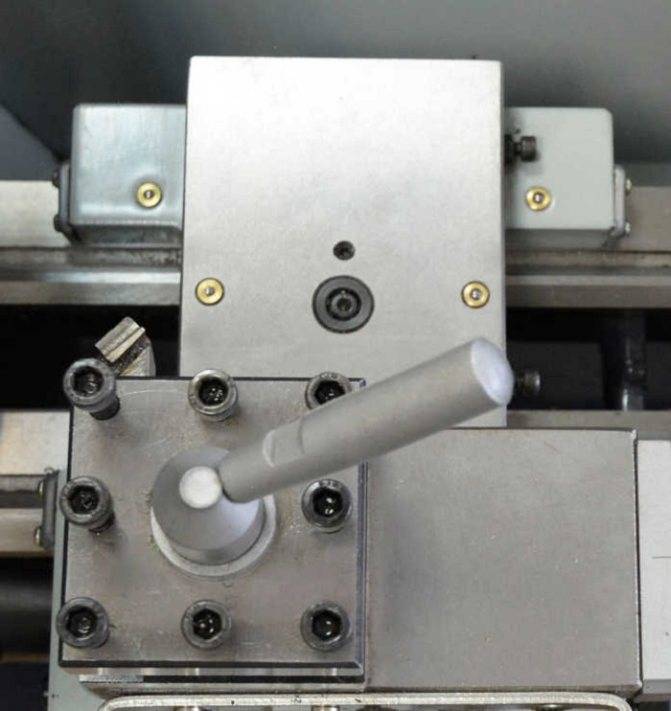

Резцедержатель

Устройство резцедержателя показано на рис. 8. В центрирующей расточке верхних салазок 5 установлена коническая оправка 3 с резьбовым концом. На конусе оправки установлена четырехсторонняя резцовая головка 6.

Рис. 8. Резцедержатель

Рис. 9. Фартук

Рис. 10. Разъемная гайка

При вращении рукоя ки 4 головка 2 перемещается вниз по резьбе конической оправки 3 и через шайбу 1 и упорный подшипник обеспечивает жесткую посадку резцовой головки 6 на конической поверхности оправки 3. От проворота при закреплении резцовая головка удерживается шариком, который заклинивается между поверхност ми, образованными пазом на основании конической оправки 3 и отверстием в езцовой головке 6.

При необходимости сменить позицию инструмента рукоятку 4 поворачивают против часовой стрелки. При этом головка 2 п ворачивается и перемещается вверх по резьбе кон ческой оправки 3, снимая усилие затяжки резцовой головки 6 на конусе конической оправки 3. Одновременно головка 2 поворачивает резцовую головку 6 посредством тормозных колодок, связанных фрикционно с поверхностью расточки головки 2 и соединенных с резцовой головкой 6 штифтами 7. При этом шарик, расположенный у основания конической оправки 3, не препятствует повороту резцовой головки, так как он утапливаетс в отверстие, сжимая пружину. Если в процессе работы рукоятка 4 (в зажатом положении) стала останавливаться в неудобном положении, то, изменяя толщину шайбы 1, можно установить ее в удобное для работы положение.

3 Принцип работы и основные потребительские характеристики мини-оборудования

Работы на токарном мини-аппарате по металлу выполняют так же, как и на обычных профессиональных. Сначала фиксируют заготовку в патроне шпинделя передней бабки. Для обточки на задней бабке крепят сверлильный патрон и делают в будущей детали центровочное отверстие. Затем вместо сверлильного патрона ставят вращающийся центр и поджимают им заготовку. В резцедержателе суппорта зажимают резец и выставляют его на нужной высоте. В процессе работы суппорт приводится в движение в зависимости от выбранного режима: автоматически либо вручную с помощью рукояток подачи.

Подготовка к работе мини-аппарата

Основные характеристики настольного оборудования в зависимости от назначения и модели:

• Вес – 10–100 кг.
• Мощность – как правило, не выше 400 Вт. С 700 Вт уже начинаются полупрофессиональные модели.
• Рабочее напряжение – переменное 220 В или 380 В – зависит от мощности мини-установки.

С-1 Станок токарный настольный часовой. Назначение, область применения

Станок С-1 является настольным прецизионным токарным станком и предназначается для всевозможных мелких чистовых токарных работ в приборостроении, при производстве инструмента, для часовой индустрии. Станок снабжен устройством фрезерования и шлифования.

Для выполнения массовых операций в основных цехах часового производства целесообразно использовать токарный станок модели С-1А. Станок С-1а имеет рычажный суппорт, рычажный цанговый зажим на передней и задней бабке, и не имеет фрезерного и шлифовального приспособлений.

Станок позволяет производить следующие виды токарных работ:

• Проточку и расточку цилиндрических и конических поверхностей
• Подрезку торцов
• Отрезку
• Сверление и ряд других работ
• Несложные фрезерные и доводочные работы
• Шлифование

Комплект поставки токарного станка с-1

1. Станина
2. Передняя бабка, имеющая ручной винтовой цанговый зажим. Шпиндель на подшипниках скольжения
3. Задняя бабка, винтовая
4. Винтовой суппорт с резцедержателем
5. Люнет
6. Контрпривод основной
7. Контрпривод для приспособлений
8. Приспособление для фрезерования
9. Приспособление для шлифования
10. Комплект цанг из 15 шт, для передней бабки
11. Передний центр
12. Поводковая планшайба
13. Задний центр
14. Комплект цанг из 4 шт для фрезерного приспособления
15. Запасные части к станку
16. ключи

Выбор люфта переднего подшипника производятся гайкой, помещенной на шпинделе и стопорящейся винтами. Выбор люфта заднего подшипника производится гайкой, помещенной на заднем конце подшипника.

Если задний подшипник сработался и не поддается регулировке гайкой, то следует подогнать имеющуюся в нем прокладку.

Выбор люфтов в суппортах производится при помощи клиньев.

Обзор популярных моделей

В таблице указана информация по наиболее популярным моделям станков:

Название модели станка	Габариты в мм	Масса в кг	Мощность двигателя Вт	Обороты вращения шпинделя в минуту	Максимальная длина обрабатываемой детали в мм	Максимальный диаметр обрабатываемой детали	Общая характеристика
quantum d140x250 vario	560 х 320 х 250	22	450	120–3000	250	141	Производство немецкой фирмы. Оборудование предназначено для домашнего хозяйства, но может использоваться профессиональными работниками. Материал обрабатываемых деталей — металл, древесина, пластик
proma sm 250e	540х300х270	35	230	100–2000	250	140	Станок от чешского изготовителя. Выполняет операции: точение, сверление, зенкование, развертывание. Удобен для домашней мастерской
profi 350	900х400х400	54	350	100–3000	350	140	Изготовлен итальянским производителем. Точность выполняемых операций обеспечивается литой станиной и закаленными направляющими. Изменение скорости вращения шпинделя в аппаратах идет бесступенчато, за счет наличия устройства цифрового вывода
Корвет 400	770 х 330 х 330	37	400	100–2500	300	180	Изготавливается в городе Шанхай китайским производителем. Позволяет обрабатывать металл, древесину, пластмассу.
jet bd 3	440 х 270 х 210	13	150	100–3800	150	100	Швейцарский производитель. Благодаря небольшому весу удобен при установке. Наблюдается отсутствие вибрации корпуса. Это обеспечивается наличием прорезиненных ножек.

Как выбрать настольный китайский токарный станок по металлу. Lathe for metal.

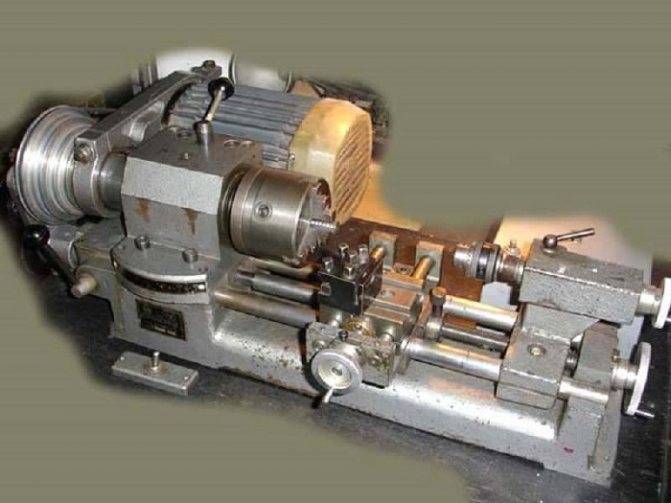

С-1 Станок токарный настольный часовой. Назначение, область применения

Станок С-1 является настольным прецизионным токарным станком и предназначается для всевозможных мелких чистовых токарных работ в приборостроении, при производстве инструмента, для часовой индустрии. Станок снабжен устройством фрезерования и шлифования.

Для выполнения массовых операций в основных цехах часового производства целесообразно использовать токарный станок модели С-1А. Станок С-1а имеет рычажный суппорт, рычажный цанговый зажим на передней и задней бабке, и не имеет фрезерного и шлифовального приспособлений.

Станок позволяет производить следующие виды токарных работ:

• Проточку и расточку цилиндрических и конических поверхностей
• Подрезку торцов
• Отрезку
• Сверление и ряд других работ
• Несложные фрезерные и доводочные работы
• Шлифование

Комплект поставки токарного станка с-1

1. Станина
2. Передняя бабка, имеющая ручной винтовой цанговый зажим. Шпиндель на подшипниках скольжения
3. Задняя бабка, винтовая
4. Винтовой суппорт с резцедержателем
5. Люнет
6. Контрпривод основной
7. Контрпривод для приспособлений
8. Приспособление для фрезерования
9. Приспособление для шлифования
10. Комплект цанг из 15 шт, для передней бабки
11. Передний центр
12. Поводковая планшайба
13. Задний центр
14. Комплект цанг из 4 шт для фрезерного приспособления
15. Запасные части к станку
16. ключи

Выбор люфта переднего подшипника производятся гайкой, помещенной на шпинделе и стопорящейся винтами. Выбор люфта заднего подшипника производится гайкой, помещенной на заднем конце подшипника.

Если задний подшипник сработался и не поддается регулировке гайкой, то следует подогнать имеющуюся в нем прокладку.

Выбор люфтов в суппортах производится при помощи клиньев.

Строение и применение ЧПУ

Современный токарный станок имеет числовое программное управление (ЧПУ). Применение электрической схемы и видоизменение основных узлов позволяет добиться высокой точности обработки.

Особенности станков с ЧПУ:

1. При выборе оборудования нужно учитывать данные, указанные в ГОСТе. Там указываются класс точности и другие параметры.
2. Устройство имеет сложную электрическую схему и мини-блок управления.
3. Несмотря на свои небольшие размеры и вес, модели могут выдерживать большую нагрузку.
4. Прибор имеет блок, на который выводится вся информация. Для этого применяются языки программирования, установленные стандартом.
5. Оборудование небольших размеров и высокой точности востребовано. На нем производятся детали для электроники и бытовой техники.

Лучшие токарные станки по дереву

Настольный токарный станок по древесине выполнит операции по обточке, шлифованию, выборке пазов и нанесению резьбы. Спецификой является использование ручных резцов и фасонных приспособлений. Для фиксации рабочего инструмента используется подручник, который устанавливают между передней и задней опорой

Команда проекта VyborExperta.ru предлагает обратить внимание на 4 модели, которые помогут обработать дерево с безупречным качеством. Оборудование отличается хорошим функционалом и надежными электродвигателями, удобным в работе форматом

Энкор Корвет-74

Стационарный токарный станок по дереву для домашней мастерской с мощным электродвигателем. При весе в 77 кг отличается хорошей устойчивостью, что положительно влияет на качество обработки деревянных заготовок. Асинхронный электромотор вращает шпиндель со скоростью от 500 до 2000 об/мин. Расстояние между центрами в 845 мм позволяет обрабатывать балясины и другие габаритные детали. При работе с компактными заготовками используется планшайба.

За плавную регулировку скорости вращения шпинделя отвечает вариатор. Снизить нагрузку на электродвигатель помогает ременная передача. В ассортименте производителя есть копировальное устройство, которое можно приобрести дополнительно для повышения производительности. Для обработки деталей диаметром более 300 мм, передняя бабка имеет поворотную конструкцию.

Достоинства:

• Регулируемый резцедержатель;
• Надежная защита от самопроизвольного пуска;
• Основание в стандартной комплектации;
• Двигатель рассчитан на интенсивную работу;
• Низкая цена.

Недостатки:

Недостаточная мощность мотора для заготовок более 300 мм в диаметре.

Einhell 1000/1

Разработка немецких инженеров привлекла небольшим весом, мощным двигателем и четырехступенчатой коробкой скоростей. Электромотор разгоняет шпиндель до 2600 об/мин. Двигатель рассчитан на интенсивную продолжительную работу, это позволяет использовать станок в небольших мастерских по производству столярных изделий. Двойная рама обеспечивает хорошую устойчивость оборудования.

Габариты станка подходят для заготовок, диаметром до 280 мм. Особенностью конструкции задней бабки является поворотный шпиндель, что упрощает фиксацию детали. Для работы с небольшими заготовками предусмотрена планшайба.

Достоинства:

• Низкая цена;
• Легко регулируется суппорт;
• Упор в комплекте;
• Низкий уровень шума;
• Максимальная длина заготовки 1 метр.

Недостатки:

Греется при интенсивной работе с сырым деревом.

Skrab 57000

Настольный станок с мощным электродвигателем, который раскручивает шпиндель со скоростью 5000 об/мин. Регулировка оборотов бесступенчатая, крутящий момент передается с помощью зубчатой ременной передачи. Оборудование можно использовать для обработки дерева и пластика. Есть возможность подключения фирменного гибкого вала.

Максимальная длина обрабатываемой заготовки 300 мм, диаметр – не более 40 мм. Это делает оборудование привлекательным для моделистов-конструкторов или ювелиров, производителей сувенирной продукции. К координатным столам станок крепится через резиновые опоры, которые снижают вибрацию. Направляющая имеет идеальную поверхность, изготавливается из сплава на основе алюминия, устойчивого к коррозии.

Достоинства:

• Защитный кожух из прочного пластика;
• Низкое энергопотребление;
• Обороты регулируются в автоматическом режиме;
• Рассчитан на интенсивную работу.

Недостатки:

Высокая цена для своего класса.

Record Power DML 305

Настольная модель с двигателем 370 Вт со ступенчатой регулировкой скорости шпинделя. Электромотор рассчитан на продолжительную работу под нагрузкой, а 6 скоростей позволяют решать задачи любой сложности. Это делает оборудование актуальным для профессиональных мастерских. Тяжелая чугунная станина отличается прочностью, обеспечивает хорошую устойчивость в паре с двумя массивными опорами.

Шпиндель задней бабки имеет фиксатор со шкалой деления. Это гарантирует точность настройки. Переключение скоростей выполняется с помощью эргономичных шкивов, доступ к которым очень удобный. Модель рассчитана на обработку деталей, длиной 393 мм, но есть возможность приобрести удлинитель станины для заготовок до 1 метра.

Достоинства:

• Качество сборки;
• Диаметр заготовок до 305 мм;
• Хорошая комплектация;
• Широкий выбор дополнительных опций;
• Стабильная работа под нагрузкой.

Недостатки:

• Завышенная цена;
• Нет функции поворота передней бабки.
