Быстроразъемные соединения для шлангов и труб

Шланговое быстросъемное соединение

Выделяют следующие типы соединений

  • Быстросъемное соединение типа Камлок;
  • Сухого типа DRYLOK;
  • KAMVALOK;

DRYLOK

Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых  веществ по трубе. Одним движением рычага открывается вентиль.  Его  предназначением  является  безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты).  Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при  открывании клапана. Благодаря чему потери  сводятся до минимального  и снижаются риски  в  дальнейшей работе.

KAMVALOK

Предназначен для использования при транспортировке жидкостей для минимальных  потерь при разъединении трубопроводов. Данный тип  используется в  производстве  таких  продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.

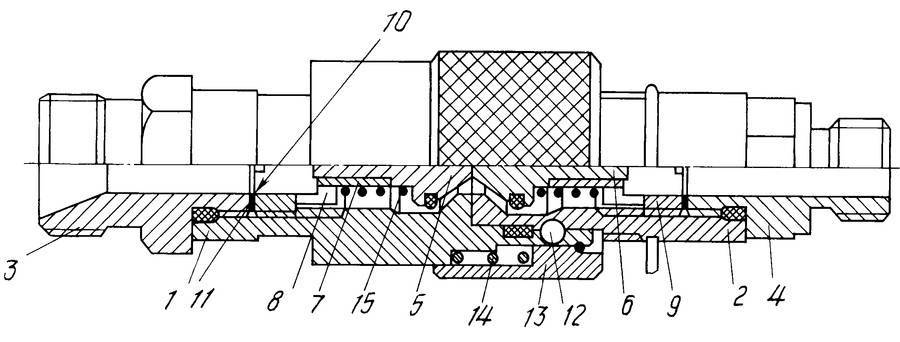

Конструкция и размерная таблица

Две основные части — муфта и ниппель составляют быстросъемные соединения.

К сведению: Эти части еще носят название «мама» и «папа».

Конструкция обычной муфты или «мамы» состоит из таких элементов:

  • корпуса;
  • фиксирующий зажим;
  • инверсного вентиля;
  • компрессорного кольца для стыковой;
  • уплотнительного кольца для стыковой запайки;
  • присоединительного адаптера.

Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной  комплектации.

Ниппель состоит из:

  • корпус;
  • инверсный вентиль;
  • присоединительного переходника;
  • уплотнительного элемента.

В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом.  Распространенный размер 12-150 миллиметров в диаметре.

Принцип действия

Быстросъемное устройство соединяется в следующем порядке:

  • Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку.
    Подготовленная ранее муфта встает в ниппель.
  • Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная  фиксация муфты в ниппеле и открытие обратного клапана.

Группы быстросъемного соединения

БС подразделяются на 3 группы:

  • без клапана;
  • с односторонним клапаном;
  • клапана расположены с двух сторон;

Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко  проходят работы по соединению таких устройств.

На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных  марок,  ISO с  цилиндрическим  вентилем  распределительного приспособления.

Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых  труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью  специального зажимного инструмента называемого цангой. С помощью цанговых соединений  осуществляется перехождение на резьбу.

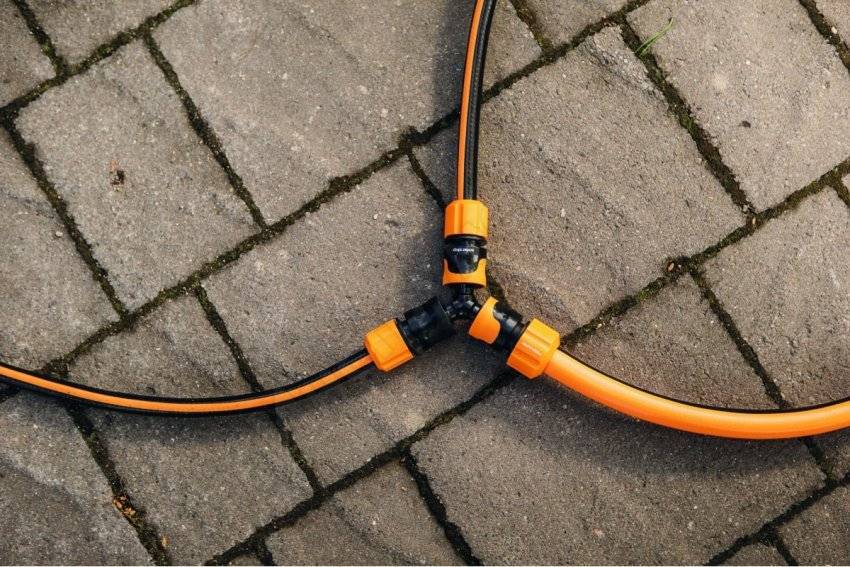

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Важно! Большое количество быстросъемов для садового шланга снизит скорость и мощность потока воды. Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава

Соблюдение данного условия способно обеспечить достаточный постоянный напор воды

Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

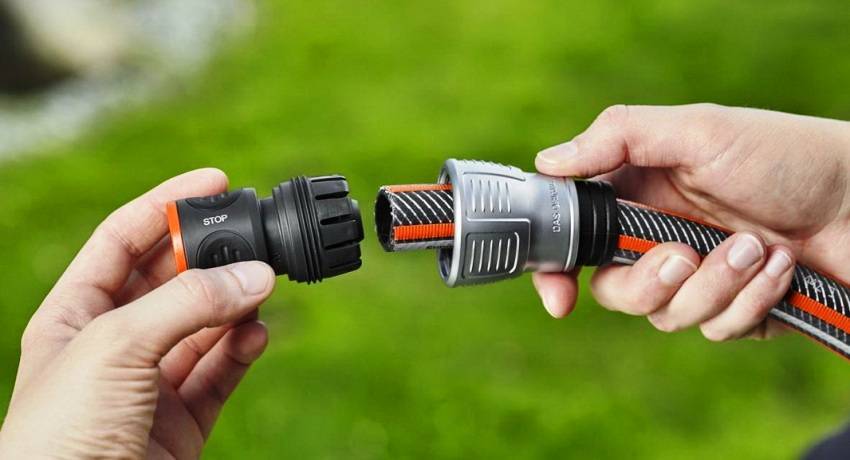

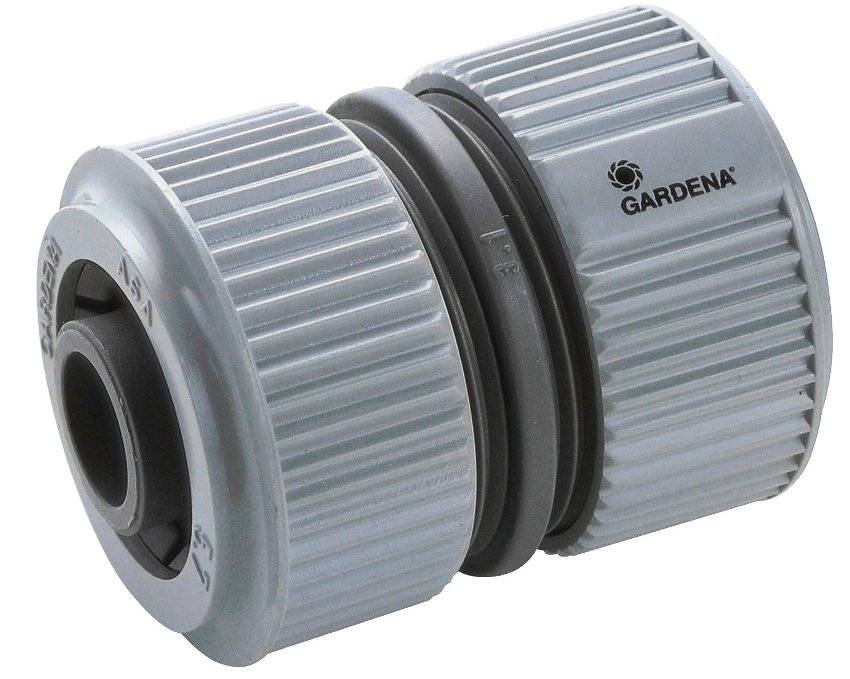

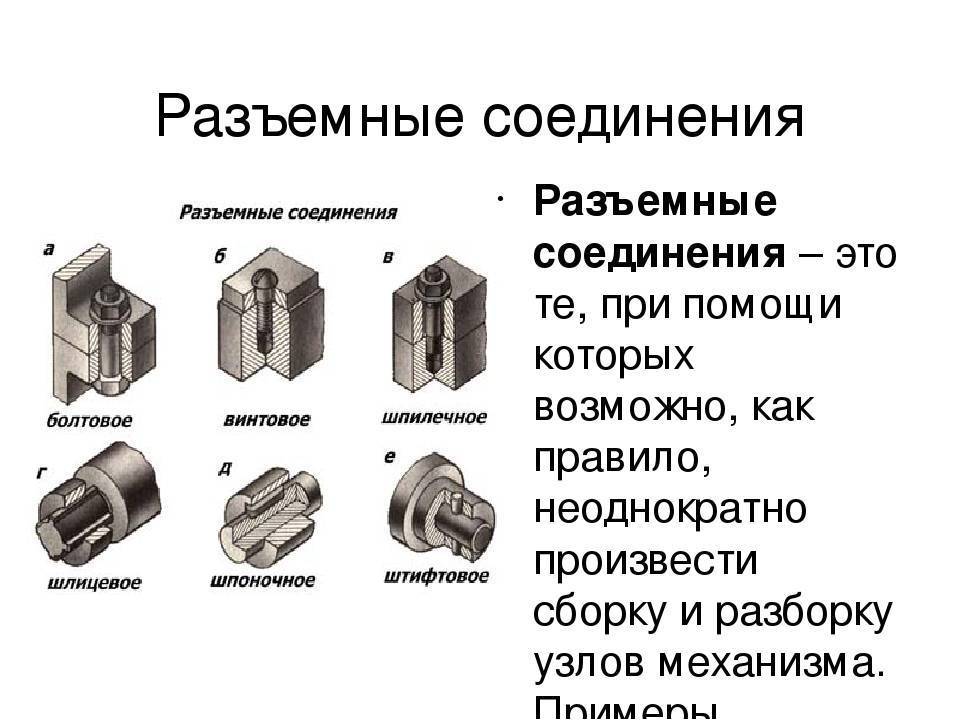

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Серия быстроразъемных соединений европейского стандарта

Рабочая средаРабочее давлениеМатериалПрисоеди­нениеПроходное сечениеНоминальный расходРабочая температура
Воздух0-10 барНикелированная (оцинкованная) сталь,уплотнения NBR– Цилиндрическая трубная резьба BSP (150228): внутренняя или наружная;- С накидной гайкой;- “Ёлочка”5-7 мм2200 нл/мин при давлении 6 бар0… +80°C (с сухим воздухом от -20°)

Элемент “розетка”:

МодельПри­соеди­нениеУслов­ный проход
5051 1/8, “розетка”G1/8, наружная5 мм
5051 1/4, “розетка”G1/4, наружная5 мм
5081 1/4, “розетка”G1/4, наружная7 мм
5081 3/8, “розетка”G3/8, наружная7 мм
5081 1/2, “розетка”G1/2, наружная7 мм
МодельПри­соеди­нениеУслов­ный проход
5052 1/8, “розетка”G1/8, наружная5 мм
5052 1/4, “розетка”G1/4, наружная5 мм
5082 1/4, “розетка”G1/4, наружная7 мм
МодельПри­соеди­нениеУсловный проход
5053 1/8, “розетка”G1/8, внутренняя5 мм
5053 1/4, “розетка”G1/4, внутренняя5 мм
5083 1/4, “розетка”G1/4, внутренняя7 мм
5083 3/8, “розетка”G3/8, внутренняя7 мм
5083 1/2, “розетка”G1/2, внутренняя7 мм
МодельПри­соеди­нениеУсловный проход
5054 6/4, “розетка”Накидная гайка на трубку 6/45 мм
5054 8/6, “розетка”Накидная гайка на трубку 8/6(допускается 8х5)5 мм
5084 8/6, “розетка”Накидная гайка на трубку 8х6(допускается 8х5)7 мм
5084 10/8, “розетка”Накидная гайка на трубку 10х8(допускается 10х7)7 мм
МодельПри­соеди­нениеУсловный проход
5056 06, “розетка”“Ёлочка” 6 мм5 мм
5056 09, “розетка”“Ёлочка” 9 мм5 мм
5086 09, “розетка”“Ёлочка” 9 мм7 мм
5086 12, “розетка”“Ёлочка” 12 мм7 мм
МодельПри­соеди­нениеУсловный проход
5057 6х14, “розетка”Резиновый шланг 6х145 мм
5087 6х14, “розетка”Резиновый шланг 6х147 мм
5087 8х17, “розетка”Резиновый шланг 8х177 мм
5087 10х19, “розетка”Резиновый шланг 10х197 мм
5087 13х23, “розетка”Резиновый шланг 13х237 мм

Элемент “штекер”:

МодельПри­соеди­нениеУсловный проход
5150 1/8, “штекер”G1/8, наружная5 мм
5150 1/4, “штекер”G1/4, наружная5 мм
5180 1/4, “штекер”G1/4, наружная7 мм
5180 3/8, “штекер”G3/8, наружная7 мм
5180 1/2, “штекер”G1/2, наружная7 мм
МодельПри­соеди­нениеУсловный проход
5350 1/8, “штекер”G1/8, внутренняя5 мм
5350 1/4, “штекер”G1/4, внутренняя5 мм
5380 1/4, “штекер”G1/4, внутренняя7 мм
5380 3/8, “штекер”G3/8, внутренняя7 мм
5380 1/2, “штекер”G1/2, внутренняя7 мм
МодельПри­соеди­нениеУсловный проход
5450 6/4, “штекер”Накидная гайка на трубку 6х45 мм
5450 8/6, “штекер”Накидная гайка на трубку 8/6(допускается 8х5)5 мм
5480 8/6, “штекер”Накидная гайка на трубку 8х6(допускается 8х5)7 мм
5480 10/8, “штекер”Накидная гайка на трубку 10х8(допускается 10х7)7 мм
МодельПри­соеди­нениеУсловный проход
5650 06, “штекер”“Ёлочка” 6 мм5 мм
5650 09, “штекер”“Ёлочка” 9 мм5 мм
5680 06, “штекер”“Ёлочка” 6 мм7 мм
5680 09, “штекер”“Ёлочка” 9 мм7 мм
5680 12, “штекер”“Ёлочка” 12 мм7 мм
МодельПри­соеди­нениеУсловный проход
5750 6х14, “штекер”Резиновый шланг 6х145 мм
5780 6х14, “штекер”Резиновый шланг 6х147 мм
5780 8х17, “штекер”Резиновый шланг 8х177 мм
5780 13х23, “штекер”Резиновый шланг 13х237 мм
МодельПри­соеди­нениеУсловный проход
5850 6/4, “штекер”Накидная гайка с пружиной на трубку 6/4)5 мм
5850 8/6, “штекер”Накидная гайка с пружиной на трубку 8/6(допускается 8х5)5 мм
5880 8/6, “штекер”Накидная гайка с пружиной на трубку 8/6(допускается 8х5)7 мм
5880 10/8, “штекер”Накидная гайка с пружиной на трубку 10/8(допускается 10х7)7 мм

Преимущества

Быстроразъемное соединение труб имеет свои достоинства и недостатки. К преимуществам относят:

  • Выбор. Он обширен, разнообразие БРС, которое предлагает рынок, позволит решить любую проблему.
  • Стоимость. Они имеют невысокую цену, поэтому используются как на производстве, в коммунальном хозяйстве, так и для бытовых нужд.
  • Герметичность. Не вызывает нареканий, трубные системы с такими соединениями выдерживают высокое давление, длительное время вы можете не переживать за протечки.
  • Монтаж. Произвести подключение с быстросъемным соединением можно за короткий срок, установка не отличается сложностью, выполняется обычным человеком без специальных знаний и навыков.
  • Многоразовость. Изделие можно использовать неограниченное число раз повторно.
  • Надежность. Благодаря использованию высокопрочных материалов соединения длительное время не теряют своих эксплуатационных характеристик.
  • Взаимозаменяемость. Большая часть деталей, присутствующих на рынке, взаимозаменяема узлами других брендов. То есть, вы вполне можете установить ниппель одного производителя в муфту другого.

Недостатков немного, они есть, но несущественные. Если вы заменяете детали одного бренда на другой, то с изделия снимается гарантия. Пусть и небольшой процент, всего пятая часть, но на рынке присутствуют невзаимозаменяемые устройства.

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

  • нержавейка;
  • легированная сталь;
  • алюминий;
  • бронзовый сплав;
  • титан и его сплавы;
  • сплавы других металлов;
  • разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

  • тип рабочей среды (вода, масло, кислота);
  • давление в магистралях;
  • максимальная и минимальная температуры носителя;
  • окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

  • хромирование;
  • никелирование;
  • гальванизация;
  • разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

  1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
  2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
  3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
  4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

  • со свободным проходом (не оснащены клапанами);
  • с клапаном на одной стороне;
  • с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

  • БРС, оборудованные фиксирующим клином;

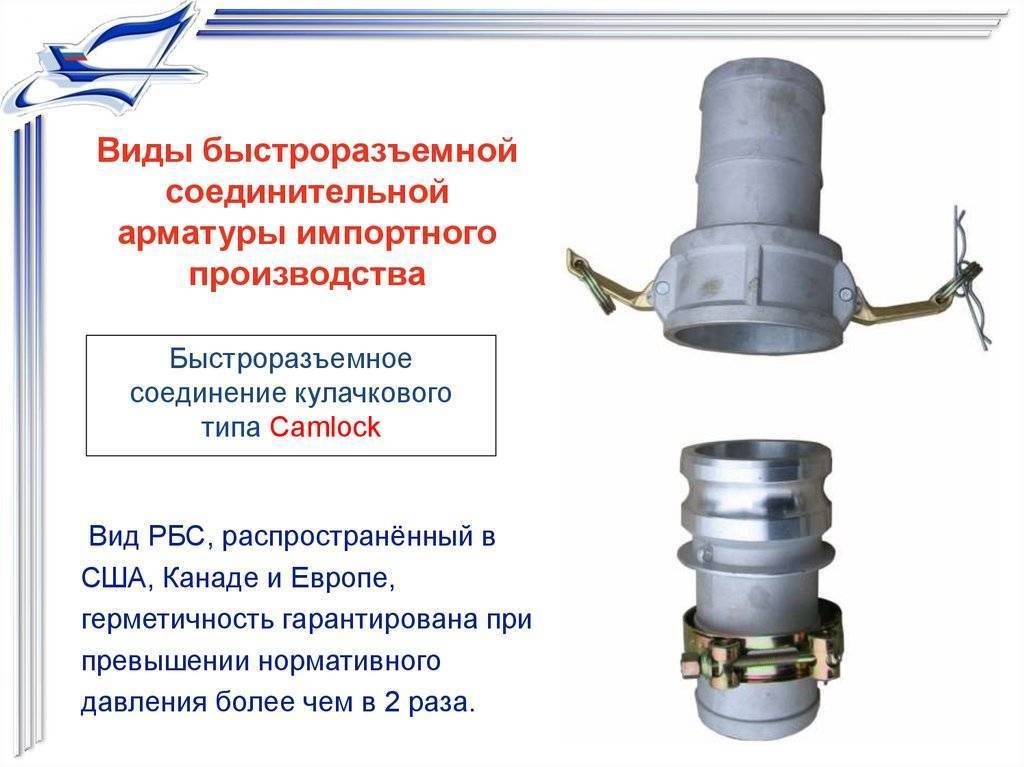

  • кулачковые приспособления (Camlock);
  • конструкции европейского производства(BAUER и Perrot);
  • соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Как стандарты влияют на БРС

Если БРС сделаны стандарту по ISO стандарту то можно менять его части, независимо от того, какого производителя БРС.

Это значит, что к любой муфте подойдёт любой ниппель. Это удобно тем, что при неисправности одного из элементов БРС, не обязательно заменять его элементом того же производителя. Но есть и недостаток — производитель практически в 100% случаев снимает гарантию, если один из элементов — не его.

Компания Вальтер-Прецизион за редким исключением (стандарт БРС для пневматики ISO 6150C) не производит и не поставляет стандартные БРС выполненных по какому-либо ISO.

БРС с уникальной конструкцией, когда муфта и ниппель подходят лишь друг к другу и не будут подходить к элементам, выполненным по стандарту ISO. У таких элементов, как правило, надёжность выше и действуют гарантии производителя.

Виды

Основное качество всех видов быстросъемных коннекторов – взаимозаменяемость. Пластиковые переходники для поливочных целей могут использоваться самые разные.

Один из самых популярных видов креплений элементов в различных сферах – байонетное соединение. Оно универсальное и быстровыполнямое. Обычно достаточно осевого поворота или перемещения вокруг оси одной части относительно другой. Само обозначение «байонет» переводится как «штык» и является действующим обозначением крепления штыка к стрелковому оружию.

Байонетным способом соединяются детали в электричестве, в основном высокочастотные разъемы. Байонетным соединением крепятся все пожарные рукава. Оно же используется для быстрого крепления объектива к фотоаппарату. Этот механический рычаг вытеснил многие резьбовые соединения, которые применялись раньше, например, в железнодорожной и автомобильной сферах.

Пластмассовый или латунный штуцер – это изделие, на одном из концов которого присутствует внутренняя или наружная резьба, а на другом есть «елочка», на которую надевается шланг.

Виды штуцеров с «елочкой» подразделяются на:

  • приварные;
  • без шестигранника;
  • двойной (елочка-елочка).

Эта соединительная деталь предназначена для крепления шлангов для полива, пищевых рукавов к оборудованию или к системе трубопроводов в целом. Штуцер бывает стальной (из черной либо нержавеющей основы), латунный, медный и из прочих металлов, например ПНД, или резиновый.

Типы быстроразъемных соединений для шлангов

Как правило, быстроразъемные соединения для шлангов можно разделить на три группы. БРС для шлангов типа ISO А и ISO B, Flat Face и резьбовые БРС. Разделение продукции на группы сделано специально – это позволяет покупателю лучше ориентироваться в ассортименте соединений и подобрать для себя БРС, которое максимально точно отвечает его требованиям.

Вы можете выбрать БРС для использования с низким или сверхвысоким давлением, БРС изготовленные из углеродной стали, нержавейки или латуни.

БРС для рукавов ISO A, ISO B – это самый простой тип быстроразъемных соединений, чаще всего встречается на сельскохозяйственной технике и в коммунальном хозяйстве, предназначены для легких условий эксплуатации, а также там, где нет высоких давлений. Имеет шарикоподшипниковый затвор и клапанную систему.

PUSH-PULL (для сельскохозяйственной техники)

  • ISO B – промышленная сфера применения
  • IRB (углеродистая сталь)
  • IRBO (латунные БРС)
  • IRBX (нержавеющая сталь)

БРС FLAT FACE – соединения с плоской присоединительной частью. Данная конструкция не позволяет при отсоединении вытекать маслу, также в случае падения БРС FF на землю, во внутреннюю часть не попадет грязь.

FIRG – быстроразъемное соединение с запорной площадкой (ISO 16028), используется в гидравлических системах, где необходимо исключить возможность внешних утечек масла и есть риск загрязнения жидкости. БРС FIRG обеспечивают сухой разъём при отсоединении.

  • FIRG AX / FL (нержавеющая сталь) для агрессивных сред
  • FIRG Q (углеродистая сталь с термической обработкой) для умеренно агрессивных сред (например: дистиллированная вода, водногликолевые смеси)
  • FIRG A (наружная присоединительная часть – резьба)
  • APM – ниппель для дренажа, имеет тройную клапанную систему (двойной внутренний клапан сброса и клапан с запорной площадкой), рассчитан на остаточное давление в гидравлической системе
  • AHD – розетка для ниппеля APM
  • A-HP – специальная конструкция БРС для РВД выдерживающая давление 700 bar

Резьбовые БРС – данный тип быстроразъемных соединений применяется при очень высоком, а также импульсном давлении. Наиболее часто используется на технике, работающей в карьерах.

  • IV-HP – резьбовые БРС шарикового типа, предназначены для систем с высоким давлением до 700 bar, используются для цилиндров, гидромолотов и гидравлических домкратов
  • VEP-P – применяются при высоком рабочем давлении и необходимости соединения при остаточном рабочем давлении в системе
  • VP-P – данный тип рассчитан на остаточное давление в гидравлической системе, имеет кольцо безопасности, защищающее от произвольного размыкания при сильных вибрациях
  • VEP-HD – данные БРС соединения рассчитаны на остаточное давление в гидравлической системе, имеют индикатор полного соединения и фланцевую присоединительную часть
  • VLS – БРС соединение VLS было специально спроектировано для землеройной техники. Широко применяются при эксплуатации техники с частым импульсным давлением, гидроударами, в системах с повышенным режимом эксплуатации
  • VD – БРС резьбового и седельного типа с уплотнением, изготовлены из углеродистой стали с высокотемпературной обработкой, предназначены для систем с импульсным давлением
  • VR – БРС со специальным клапаном, который позволяет снизить потери масла при рассоединении (резьба только метрическая)

В ассортименте компании Stucchi S.p.A, также представлены блоки SATURN, мультиконнекторы (батарейное соединение), клапаны на 5 и 65 bar, заглушки, специальные БРС.

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

  • корпус;
  • зажим-фиксатор;
  • поворотный вентиль;
  • стыковое кольцо;
  • уплотняющее кольцо;
  • соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

  • корпус;
  • полуоборотный вентиль;
  • присоединительная деталь;
  • уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

  • разные варианты БС 1/2» из ПВХ;
  • из ПВХ с оцинковкой;
  • латунные;
  • латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

Особенности

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

  • Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
  • Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
  • Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
  • Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
  • Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Если автоматики в коннекторе нет, нужно осуществить следующие действия. Отожмите стопорную втулку на муфте. Выполните отжим в сторону адаптера. Зажимные шарики отойдут, а муфта вставляется в ниппель. Далее разожмите втулку. Это обеспечит надежную фиксацию втулки в ниппеле. После фиксации откроются обратные клапаны, что обеспечивает свободное поступление жидкости или воздуха по шлангам. Быстросъемные соединения могут быть и не оснащены клапанами. Также эта деталь может быть расположена с одной или обеих сторон БРС.

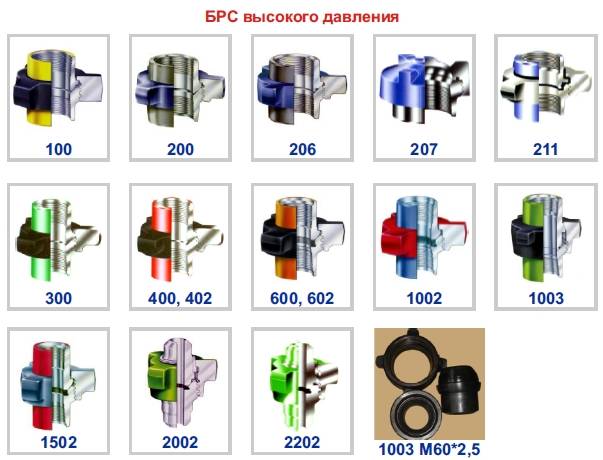

Особенности изделий предполагают широкий выбор быстросъемных соединений. Виды бывают следующими:

  • БРС с клиновидным фиксатором;
  • изделия кулачкового типа;
  • европейские соединения, которые отличаются от отечественного стандарта;
  • соединители с клапаном.

Технические характеристики

Представляя собой современную и удобную в эксплуатации модель, наручники БРС всех разновидностей имеют наиболее высокий технические характеристики. В приведенной ниже таблице приведены основные из них.

Технические характеристикиНаручники БРС 1, 2, 3 оцинкованные
Материал изготовленияНержавеющая сталь с оцинкованной поверхностью
Масса наручников380 г
Количество звеньевДвухзвенные
КомплектацияНаручники, один стальной ключ, картонная упаковка, инструкция на русском языке. В расширенный комплект входит также открытый формованный чехол для ношения на поясе
Количество открыванийНе менее 4 000 раз
Охват колец75 мм
Гарантийный срок работы5 лет

Поскольку наручники любого вида не причисляются к разновидности оружия, их реализация и покупка не ограничивается законодательством.

Сфера использования

На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы БРС:

  • автомобильная промышленность;
  • авиационная отрасль;
  • подключение пневматических устройств;
  • оборонная сфера;
  • альтернативные источники энергообеспечения;
  • судостроение;
  • химическая промышленность;
  • медицинская аппаратура;
  • железнодорожный транспорт;
  • полимерная отрасль;
  • горнодобывающая отрасль;
  • строительная сфера.

Быстросъемные соединения применяются во многих сферах, в том числе в быту

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
