Тип бит
Начнем с самого простого — бит для работы с крепежом: винтами и саморезами.
Казалось бы, это всем хорошо знакомая оснастка, но даже с ней возникают проблемы: то бита не лезет в держатель, то срывается буквально после третьего самореза — если поставили биту для шуруповёрта в ударный гайковёрт.
Давайте разберёмся, какие параметры бит необходимо знать, чтобы сделать правильный выбор.
Начнём с типа крепежа. Чаще всего используются крестообразные “филлипс” (обозначается РH — по инициалам инженера Phillips Henry, который наладил производство таких отвёрток) и “позидрив” (PZ — сокращение от Pozidriv), прямые или плоские (Sl — от слова slot, прорезь), и шестигранники (от Hexagon, шестиугольник).
Третий по популярности тип оснастки — торцевые головки. Они нужны для работы с гайками, болтами и кровельными саморезами. Чаще всего встречаются шестигранные (6s или H) и двенадцатигранные (12s) головки и звездообразные TORX (TX) — их особенно любят французские автопроизводители.
Виды бит для шуруповёрта: как выбирарь
Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.
Классификация хвостовиков:
- основные;
- специальные;
- комбинированные.
Виды основных бит:
шлицевые. Отличаются шириной и толщиной шлица;
Шлицевые биты разной ширины и толщины
крестовые. Имеют разный угол у основания и форму;
Крестовые биты
шестигранные. Основная характеристика биты — расстояние между сторонами шестигранника;
Шестигранные биты
четырёхгранные;
Четырёхгранные биты
звёздочки. Такая форма улучшает сцепляемость между насадкой и крепёжным элементом.
Звёздочки
Виды специальных бит:
tri wing или трёхгранные;
Трёхгранная насадка
double pin. Похожи на шлицевые, но с выемкой посередине;
Double pinимеют выемку
torq set. Как трёхгранные, но с четырьмя лучами;
Трёхгранные биты
торцевые. Обычно выполняются с магнитом;
Торцевая бита
для гипсокартона. Имеют упорный ограничитель;
Бита для гипсокартона имеет упорный ограничитель
с пружинным фиксатором.
Бита с пружинным фиксатором
У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.
Пример комбинированной насадки
Шлицевой хвостовик и звёздочка
Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.
В зависимости от формы хвостовика насадки имеют определённую маркировку:
- Sl (Slot) – шлицевые;
- Ph (Philips) – крестообразные универсальные;
- Pz (Pozidrive) – крестообразные с дополнительными тонкими рёбрами;
- T (Torx hole) – звёздочки;
- H (Hex) – шестигранные.
Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие
От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:
- Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
- Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
- Ni — никелевое покрытие. Повышает стойкость к коррозии;
- WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.
Tin — покрытие для увеличения прочности
Насадки различаются в зависимости от назначения:
- закручивание и откручивание;
- сверление;
- заклёпывание;
- полировка;
- фрезерование.
Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.
Устройство и принцип работы шуруповерта
Шуруповерт – ручной электрический либо пневматический инструмент для сверления отверстий, отвинчивания и завинчивания крепежных изделий с резьбой: болты, гайки, саморезы, шурупы, дюбель-гвозди.
Для работы применяются сменные насадки – биты – с наконечниками различной конфигурации и шестигранным хвостовиком. Устанавливаются в быстрозажимный кулачковый патрон либо битодержатель.
Прежде чем разобраться, как правильно подготовить к работе и пользоваться аккумуляторным шуруповертом, стоит ознакомиться с конструкцией инструмента. Состоит он из:
- Аккумуляторной батареи (только аккумуляторные модели).
- Регулятора оборотов.
- Электронных компонентов – кнопка пуска, реверса.
- Электродвигателя – генерирует вращательное механическое движение.
- Муфты для управления крутящим моментом.
- Быстрозажимного патрона.
- Редуктора планетарного типа для передачи вращательного момента от мотора к шпинделю патрона.
Устройство шуруповерта
Какой по способу зажатия сверлильный патрон для дрели лучше
На рисунке слева показан двойной патрон, а на рисунке справа — челюстной ключевой патрон. Существует мнение, что шпоночный патрон лучше для зажима сверл, но я смею утверждать, что по моему многолетнему опыту нет никакой разницы как с шпоночным, так и с быстрозажимным патроном. Оба типа патронов зажимаются с одинаковым успехом. Простота и скорость смены сверл с помощью одного только быстрозажимного патрона неоспоримы. Вам не нужен гаечный ключ, который постоянно теряется во время работы, если только он не прикреплен к дрели или не привязан к ней веревкой, в этом случае вам понадобятся две руки, чтобы затянуть дрель.
Способ затяжки сверлильного патрона не имеет ничего общего с тем, как он соединен с хвостовиком сверла. Поэтому, если вы переходите на гаечный патрон, мой совет — установите патрон с быстросъемным механизмом для фиксации сверл.
Обычно резьбонарезные патроны дополнительно закрепляются на хвостовике инструмента винтом с левой резьбой. Поэтому сначала необходимо снять сверлильный патрон, ослабив этот винт. Чтобы достать винт, губки патрона необходимо продвинуть внутрь до упора, как показано на рисунке.
Полезные советы по эксплуатации
Познакомимся с некоторыми полезными советами по эксплуатации как обычных шуруповертов, так и таких инструментов, как дрель-шуруповерт, используя которые вы сможете пользоваться своими инструментами долго и качественно:
- если собираетесь присоединить или извлечь аккумулятор, обязательно выключите шуруповерт;
- во время работы не допускайте перегревания инструмента, и при малейших признаках делайте перерывы в работе;
- если вы применяете шуруповерт на высоких оборотах, то после этого рекомендуется прокрутить его на холостых, пока он не остынет;
- при потере сети требуется замена провода или шнура зарядного устройства;
- нельзя использовать его под дождем, снегом или в любой другой влажной среде.
При использовании дрели-шуруповерта:
- обязательно убедитесь в том, что все части прибора исправны;
- если вы долго не использовали инструмент, рекомендуется зарядить батарею, так как даже в неработающем состоянии аккумулятор разряжается;
- при самой процедуре сверления будьте уверены в том, что не проходит нигде электрический кабель, различные трубы и так далее;
- так же, как и при использовании обычного шуруповерта, старайтесь избегать попадания влаги на корпус прибора;
- при первом использовании аккумулятор необходимо заряжать не менее 12 часов;
- при непосредственном использовании избегайте часто тормозить работу прибора, иначе можете испортить аккумуляторную батарею.
Не забывайте про некоторые особенности хранения шуруповерта. Во время хранения отсоедините аккумулятор от прибора, рекомендуется хранить эти составные части по отдельности. После того как аккумулятор будет извлечен, его надо поставить на зарядку. Не забывайте, что при длительном отсутствии эксплуатации аккумуляторы могут разряжаться, поэтому периодически его рекомендуется заряжать.
Шуруповерт имеет редуктор, который требует того, чтобы его смазывали. Периодичность данной процедуры зависит от того, что за модель используется, и как часто вы им пользуетесь. Предупреждением о том, что прибор необходимо смазать, будет появления характерного неприятного надрывного звука, или же тяжелое вращение патрона. Для смазки хорошо подойдут силиконовая или тефлоновая смазка, «Литол» или Mannol.
О том, как правильно работать с шуруповертом, смотрите в видео ниже.
Как пользоваться шуруповёртом?
Часто случается, что без шуруповерта никак не обойтись. Шуруповерт – это незаменимый помощник в изготовлении подвесного потолка, монтаже гипсокартона. Ремонтные работы усложняются, если под рукой нет шуруповерта, которым можно с легкостью закручивать саморезы и крепежные элементы. В бытовой сфере он пользуется спросом не меньше, чем в профессиональной деятельности.
Однако, как правильно пользоваться шуруповертом, об этом знают не все владельцы инструмента. Трудного ничего в этом нет, главное придерживаться некоторых правил и рекомендаций для начинающих.
Разновидности инструмента: характерные признаки
Шуруповерт можно классифицировать на следующие разновидности:
- Дрель-шуруповерт
- Гайковерт
- Аккумуляторная отвертка
- Стандартный шуруповерт
Принцип работы у инструментов похож между собой, но все же есть различия в функциональности.
Дрель-шуруповерт в состоянии не только закрутить шуруп, но и просверлить отверстие. Гайковерт специализируется на болтах и гайках. Третий представитель — аккумуляторная отвертка, предназначена исключительно для закручивания/откручивания элементов крепления с крестовидной шляпкой. Последний вид характерен малой мощностью, в отличие от вышеперечисленных.
Из чего состоит шуруповерт? Настройка устройства
В пластиковом корпусе находится движок и шестереночный механизм, приводящий в действие биту, которая установлена в конце шуруповерта. Устройство предусмотрено наличием тумблера запуска, переключателя направления и скорости оборотов, диодным подсвечиванием и регулятором времени затяжки.
Принцип деятельности инструмента очень прост. Насадка, предварительно зафиксированная в патрон, движется с помощью вала, который приступает к движению от работы мотора посредством редуктора. Перед тем как воспользоваться шуруповертом, следует выяснить, заряжен ли АКБ, и правильная ли насадка установлена.
Непосредственно перед выполнением работы, нужно присмотреть такую насадку, чтобы она соответствовала шляпке самореза или шурупа.
Чтобы установить нужную насадку, следует подобрать ее по величине шляпки элемента крепежа и закрепить в магнитном держателе патрона. Сначала патрон с муфтой надо снять с устройства, а после фиксирования биты, патрон вновь надо закрепить к корпусу шуруповерта.
Затем требуется назначить подходящую частоту оборотов биты. Настройка выполняется посредством специального регулятора. Требуемый режим выставляется в отключенном состоянии инструмента.
Особенности проведения работ с помощью угловых адаптеров
Естественно, что при проведении работ с использованием угловых насадок, необходимо соблюдать правила техники безопасности. К тому же, во время работы желательно применять следующие практические советы:
- Бита либо сверло должны быть надежно закреплены в адаптере, равно как и сам адаптер должен быть надежно закреплен в основном инструменте;
- Если адаптер установлен на дрель, то ее предпочтительнее удерживать обеими руками;
- Вне зависимости от используемого для угловых работ прибора (дрель или шуруповерт), не следует чрезмерно давить на него;
- Запрещено изменять рабочий режим до полной остановки вращения прибора;
- Оператор должен использовать средства индивидуальной защиты во время работы;
- Сразу по завершении работы запрещено прикасаться к насадке, ибо она будет крайне нагрета.
Последние материалы из раздела “Товары для дома”
Рейтинг строительных фенов с регулировкой температуры
Строительные фены представляют собой универсальные устройства, которые подходят для целого ряда ремонтных работ – сварка полотен …
Низкооборотистые дрели. Топ лучших предложений
Когда выбирают инструмент для профессиональных строителей, обязательно покупают низкооборотистую дрель. Этот аппарат, благодаря …
ТОП-10 лучших строительных дрелей миксеров
Современное строительство невозможно представить без применения всевозможных технологических смесей. Бетон, известковые растворы, …
Дрель электрическая. Топ лучших предложений
Электродрель самый необходимый строительный инструмент в быту. Во время ремонта или строительства дрель электрическая нужна …
Рейтинг профессиональных электрорубанков
С помощью рубанков тщательно выравнивают поверхность, создают косые кромки, аккуратно выбирают четверть. Точное определение …
ТОП-10 штроборезов по бетону
Современные строительные нормы и правила предполагают прокладку всех коммуникационных элементов не по внешнему периметру стены в …
Точилка для свёрл по металлу
Конструкция этой точилки проста и надежна. Она состоит из следующих деталей:
- Пластиковый корпус.
- Заточный (абразивный) круг внутри корпуса, форма которого позволяет сделать правильный угол заточки.
- В корпусе выполнены отверстия, куда и вставляют свёрла (диаметром 3,5−10 мм) для заточки.
Круг вращается посредством электродрели, патрон которой соединён с насадкой резиновой муфтой. Сами же отверстия, куда следует вставлять затачиваемые свёрла, выполнены так, что их режущая кромка при заточке контактирует с кругом в единственно правильном положении.
Порядок действий при заточке:
- Вставить сверло в отверстие нужного диаметра.
- Включить дрель. Точится только одна кромка инструмента.
- Потом сверло следует повернуть на 180° и заточить другую кромку.
Эти операции нужно повторять до тех пор, пока в результате не получится качественная заточка обеих кромок.
Преимущества и недостатки приспособления
У каждого устройства есть свои достоинства и недостатки. И эта насадка на дрель не является исключением из общих правил.
К преимуществам можно отнести:
- Не требует от пользователя квалификации заточника. Этим устройством может пользоваться любой человек без предварительного обучения.
- Низкая цена.
- Наличие запасного абразивного круга.
- В условиях удалённости от ближайшей мастерской или гаража, где есть электроточило, ценность этой оснастки переоценить трудно.
- При работе на высоте, когда нет возможности постоянно спускаться и подниматься к месту работы, для того чтобы где-то наточить режущий инструмент, ценность этой оснастки возрастает.
Даже опытный слесарь, который наточил в своей жизни не одну сотню, а то и тысячу свёрл, с годами, при ухудшении зрения, испытывает трудности с заточкой всякого инструмента. Конечно, можно воспользоваться очками, но это не всегда удобно в определённых условиях работы: высота, мороз (запотевают стёкла), повышенная влажность и т. д. С этим устройством использование очков сведено к минимуму.
Недостатки:
- Это приспособление не является профессиональным инструментом и не предназначено для заточки в цеховом режиме. Оно, скорее, служит для правки режущего инструмента.
- Угол заточки изменить невозможно.
И всё же, учитывая все плюсы, которых больше, чем минусов, данную оснастку можно с успехом использовать по её прямому назначению.
Варианты использования инструмента
Шуруповёртом можно не только закручивать и выкручивать крепёж. Чтобы инструмент не залёживался, ему можно найти массу применений.

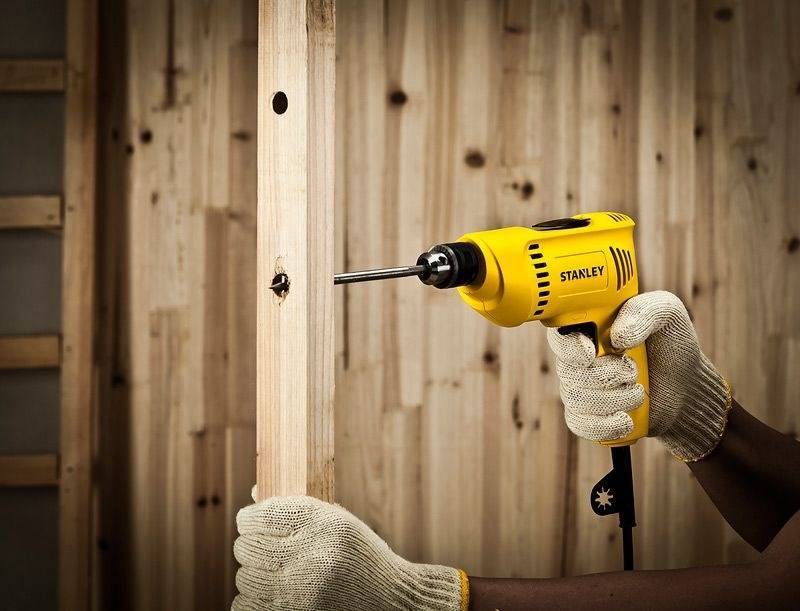

Можно ли использовать шуруповёрт как дрель
Сверлить шуруповёртом можно только, если этот режим предусмотрен производителем. Тогда сверление будет безопасным. Внимательно прочитайте инструкцию. На муфте это последнее положение или пиктограмма с изображением сверла.
Обозначение режима сверления
В шуруповёртах с функцией сверления устанавливается быстрозажимной или ключевой патрон. Магнитный или защёлкивающийся патрон не сможет удержать сверло и обеспечить безопасность работы. Для замены оснастки проделайте следующие действия:
В двухмуфтовом быстрозажимном патроне придерживайте заднюю муфту, а переднюю поверните против часовой стрелки.
Замена сверла в двухмуфтовом патроне
Если муфта одна, то поворачивайте её.
Замена сверла водномуфтовом патроне
- Кулачки разожмутся. Вставьте сверло.
- Поверните муфту против часовой стрелки, чтобы зажать сверло в кулачках.
В ключевом патроне есть три отверстия. Вставляйте в них по очереди ключ и поворачивайте до свободного вращения. Зубья ключа должны зацепляться за зубья патрона.
Замена сверла в ключевом патроне
- Прокрутите патрон против часовой стрелки, чтобы кулачки разошлись. Извлеките старое сверло и вставьте новое.
- Сначала заверните патрон. Потом ключом затяните каждое отверстие.
Другое применение
Используя различные насадки, инструментом можно выполнять следующие работы:
полировать;
Полировка специальной насадкой
снимать фаску у болтов;
Насадка для снятия фаски
работать под любым углом и в труднодоступных местах;
Угловая насадка и гибкий вал для удобной работы
точить ножи;
Заточка ножей шуруповёртом
безопасно и быстро закручивать саморезы, работая одной рукой. Для этого предусмотрена насадка с ленточным магазином саморезов;
Насадка с ленточным магазином саморезов
устанавливать заклёпки;
Насадка для заклёпывания
резать профнастил турбоножницами;
Турбоножницы для резки профнастила
разжигать огонь насадкой-феном.
Фен из шуруповёрта
Можно ещё найти массу применений для этого инструмента. Но помните, что работать нужно в защитных очках и перчатках.
Варианты использования
Правильное использование шуруповерта – это его использование согласно инструкции или установленной документации. По этим документам основная сфера использования – это непосредственно возможность вкручивать и выкручивать различные крепежи, а также для сверления различных отверстий.
В зависимости от возможностей та или иная модель может применяться как в быту, так и в профессиональной сфере. Бытовые шуруповерты дешевле и обладают небольшой мощностью, в то время как профессиональные модели имеют повышенную мощность, высокие показатели и более широкий функционал для использования.

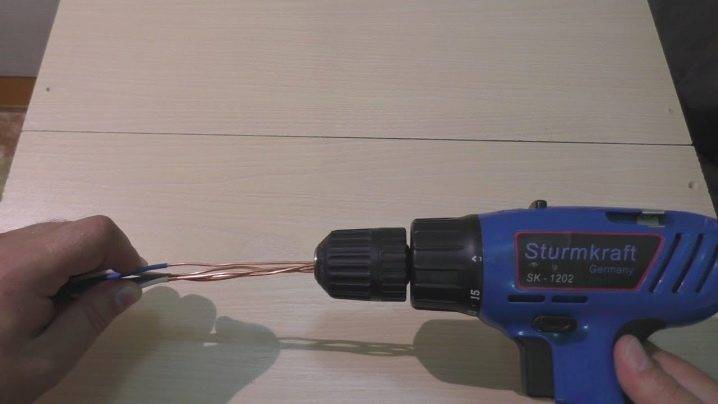

Скрутка проводов
Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.
Вязка арматуры
Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.
Как пользоваться шуруповёртом: полезные советы по эксплуатации
После приобретения шуруповёрта соблюдайте простые рекомендации относительно использования. И тогда инструмент будет работать долго и качественно:
- перед подсоединением и извлечением аккумулятора выключайте шуруповёрт;
- не доводите инструмент до перегревания, делайте перерывы;
- правильно настраивайте муфту регулировки крутящего момента;
- после применения высоких оборотов установите минимальные и повращайте двигатель вхолостую несколько минут, чтобы он остыл;
- проверяйте кабель сетевого шуруповёрта, а у аккумуляторного — сетевой шнур зарядного устройства. Если инструмент или зарядник периодически теряет сеть, то провод необходимо заменить;
- не используйте шуруповёрт под дождём и снегом. Во влажной среде можно работать только под навесом.
Выбор параметров
Чтобы до конца ответить на вопрос «как выбрать шуруповерт», надо рассказать про технические параметры
Параметры батарей и патрона уже обсудили, остаются некоторые технические характеристики, на которые надо обратить внимание
Перед тем как выбрать шуруповерт, хорошо изучите его строение и характеристики
Крутящий момент
В технических характеристиках присутствует строка «Максимальный крутящий момент». Это показатель, которые показывает, какое усилие может развивать инструмент. Измеряется в Нм (Ньютон на метр). Для бытового (любительского) инструмента или для «чистого» шуруповерта вполне достаточно чтобы максимальный крутящий момент был 10-15 Нм. Для профессионального и универсального (с функцией сверления) он должен быть больше — чтобы быстро и уверенно проделывать нужную работу даже на жестких материалах или вкручивать мощные шурупы.
Чем больше крутящий момент, тем больших размеров крепеж можно закручивать
Количество ступеней
Для разных материалов и разных шурупов требуется различный крутящий момент. Его изменяют при помощи специального переключателя, который позволяет менять его от минимального (1 Нм) до максимального. Количество ступеней может быть разным. Чем их больше, тем точнее можно подобрать требуемое усилие
Это не столь важно для сетевых шуруповертов, но важно для аккумуляторных — при более значительных нагрузках разряжаются батареи быстрее. Потому важно выбирать оптимальный режим

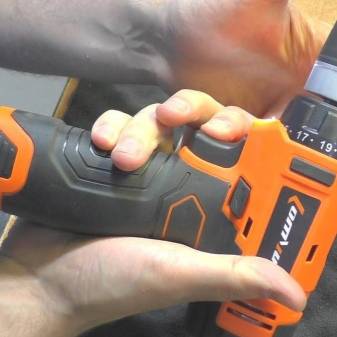

Крутящий момент выставляется на шкале
Чтобы отследить, когда дрель достигла заданный крутящий момент, в момент превышения этого параметра патрон прокручивается вхолостую, издавая при этом щелчки. Этот механизм предохраняет инструмент от перегрева и называется в народе «трещотка». Полезная функция, которая продлевает жизнь шуруповерту.
Выбор по крутящему моменту
Как выбрать шуруповерт по крутящему моменту? Если покупаете инструмент под определенный вид работ, можно ориентироваться на диаметр шурупов, которые придется закручивать. Этот параметр также есть в технических характеристиках, но есть такая зависимость:
- Шуруп диаметром 6 мм закручивается в мягкие материалы с крутящим моментом в 10 Нм, в жесткие — 25 Нм.
- Для диаметра 7 мм, усилие должно быть 11 Нм для мягких материалов и 27 Нм для жестких.
Под шурупы диаметром 8 мм ставят 15 нМ при закручивании в мягкие материалы и 30 Нм при работе с жесткими.
Эти параметры пригодятся и при работе — можно будет сразу задавать требуемые значения, лишь немного подкорректировав значение под конкретный случай. Так, при работе с гипсокартоном, потребуется меньшее значение — чтобы не перетягивать винты и не пробить картон. Придется подбирать крутящий момент и в зависимости от вида древесины — в ель шурупы заходят с большим усилием, чем в сосну.
Скорость или частота вращения шпинделя
Крутящий момент должен обеспечиваться достаточной частотой вращения шпинделя. Для работы с мягкими материалами типа древесины, нормальная скорость 400-500 оборотов/мин, для работы с бетоном или металлом необходимо более быстрое вращение — 1200-1300 об/мин — это нормальный показатель.
Выбрать действительно нелегко
Так что при выборе шуруповерта смотрите не только на крутящий момент, но и на частоту вращения шпинделя. Они должны быть согласованы. Только тогда работать инструментом будет удобно в разных режимах.
Число скоростей
Есть шуруповерты, которые могут работать на двух скоростях. В основном это профессиональные и полупрофессиональные модели. Скорости переключаются в зависимости от плотности материала, с которым работают. Можно попробовать разную скорость и с винтами разной величины.
Наличие двух скоростей — полезно для профессиональных моделей
Подбор скорости позволяет экономить заряд аккумулятора. В результате инструмент на одном заряде работает дольше. Для бытовых моделей это не самая нужная опция, но иметь ее неплохо.
Что делать, если сверло застряло
Застряло сверло
Обычно изъятие сверла из патрона не составляет особенных проблем. Например, в ключевом патроне достаточно ключ повернуть против часовой стрелки. В быстрозажимном патроне все действия происходят также просто. Для этого муфта крутится против часовой стрелки. По такому принципу вытаскиваются сверла из других видов патронов. Но как быть, если сверло прочно засело в патроне? Чаще всего такая проблема может возникнуть с быстрозажимными патронами. Для извлечения сверла потребуются большие усилия.
Например, дрель можно зажать в левой руке и вскользь ударить по нижней части патрона внутренней стороной ладони. Обычно после таких действий сверло легко вынимается.
Если патрон металлический, то также можно слегка постучать по патрону молотком. Постукивать необходимо до тех пор, пока хвостик не появится из патрона. Если и так не получается, то можно воспользоваться газовым ключом.
Бывают и другие случаи, когда сверло застревает в стене. В таком случае сверло прокручивается в патроне. Для его изъятия потребуется навесу разжать патрон и удалить сверло из стены.
Несколько советов по использованию инструмента для сверления
Безопасно сверлить можно только шуруповертом, в котором производителем предусмотрен данный режим. Долгая и качественная работа инструменту обеспечена при соблюдении простых и полезных советов. Шуруповерт выключают перед тем как предстоит подсоединить или вытащить аккумулятор.
Нельзя перегревать электродвигатель, необходимо делать перерывы. После того как инструмент поработает на высоких оборотах, устанавливают минимальные значения, для остывания мотор должен несколько минут повращаться на холостом ходу.
У электрического прибора регулярно проверяют состояние кабеля, а у аккумуляторной модели – шнур для зарядки. Неисправный необходимо немедленно заменить. Запрещается работать шуруповертом в дождливую погоду. Периодически следует разбирать и чистить внутренние детали и узлы, убирать грязь, пыль и нагар. Если появились сомнения насчет стабильной работы инструмента, следует провести диагностику. Чтобы не менять якорь электродвигателя, проверяют изношенность щеток.
После завершения работы его протирают чистой тряпкой. Запрещено хранить шуруповерт и аккумулятор под солнцем или в комнате, где преобладает высокая влажность. Для хранения надо выбрать сухое помещение с плюсовой температурой. Чтобы прибор не стал пыльным, и пыль не попала внутрь, его держат в кейсе.
