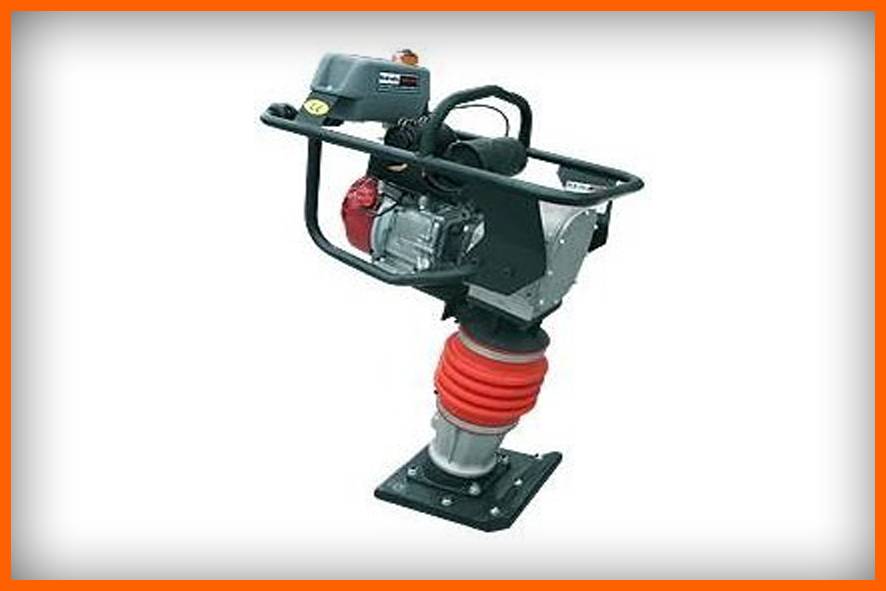

Вибронога. Преимущества и особенности работы

Особенности

Данное оборудование появилось в далеком 1930 году: немецкие специалисты смогли создать установку, которая должна была облегчить труд строителей. Первые модели оснащались электрическим приводом, поэтому об удобстве эксплуатации оставалось только мечтать, но уже в 50-х годах появилась вибротрамбовка, оснащенная бензиновым приводом, что сразу привело к росту популярности данного оборудования.

Мнение эксперта

Куликов Владимир Сергеевич

Необходимость отказа от электрических узлов обусловлена тем, что вибронога часто эксплуатируется во влажной среде, что создает повышенный риск для здоровья и жизни рабочих.

В настоящее время вибронога используется в основном для трамбования локальных участков, на которых в дальнейшем будут установлены колонны или столбы, дренажные колодцы и т.д. Компактные размеры и удобство в использовании – основные требования, предъявляемые к вибротрамбовкам. При работе с виброногой требуется хорошая физическая подготовка, ведь оборудование имеет пониженную вертикальную устойчивость.

Помимо применения в строительной сфере виброноги часто входят в комплект ремонтного оборудования, которое задействуется при устранении последствий чрезвычайных ситуаций.

Вибронога состоит из следующих узлов и элементов:

• Двигатель внутреннего сгорания.
• Кулачково – эксцентриковый механизм.
• Вал с возвратной пружиной.
• Шатун с поршнем.
• Уплотняющая плита.
• Корпус и система управления.

Площадь самой плиты составляет от 500 до 600 кв. мм, что значительно снижает вес оборудования, повышает его устойчивость и позволяет вырабатывать вибрации большой силы. Высокая частота вибраций улучшает качество трамбовки благодаря увеличению кинетической энергии. Рама и уплотняющая плита изготавливаются из прочных сортов стали, ведь данные элементы испытывают колоссальные нагрузки во время работы.

Как выбрать виброногу

• Подбор типоразмера рассматриваемого оборудования производится по следующим критериям:
• По площади уплотнения: если она относительно невелика – до десятка квадратных метров, то применение виброноги технологически целесообразно.
• По характеру уплотняемого материала – вибронога хороша для заделки и уплотнения битумом трещин, имеющихся в бетоне, трамбовки щебня, грунта, но неприемлема для керамической дорожной плитки и прочих штучных покрытий, которые изготовлены из малопластичных материалов. При этом площадь плиты значения не имеет.
• По наибольшей глубине зоны уплотнения. Обычно отскок виброноги во время обратного хода составляет до 600 мм при трамбовке на воздухе, и до 150 мм – на основании.
• Тип привода, который может быть бензиновым или дизельным. В последнем случае развивается повышенная мощность, но устройство становится более тяжёлым для перемещения, и издаёт больше шума при эксплуатации. Есть недостатки и у бензинового привода – по соображениям техники безопасности им недопустимо работать в плохо проветриваемых пространствах.
• По частоте вибраций (эксцентриситету кулачкового механизма). С ростом вибрации снижается время, необходимое для уплотнения, однако одновременно уменьшается и долговечность механизма, который постоянно работает в условиях значительных знакопеременных нагрузок. Поэтому обычно ищут компромисс между частотой и амплитудой вибраций. Оптимум в большинстве случаев находится в диапазоне частот 300…700 мин-1: в таком случае и производительность процесса достаточно высока (до 3 м2/мин) и условия работы оператора неплохие.
• От состава грунта: если уплотняемый материал обладает повышенной влажностью, то его сцепление со смежными поверхностями корпуса и сильфона увеличивается. Как следствие, возрастают нагрузки, а сильфон, изготавливаемый из полиуретана низкого давления, может треснуть. Поэтому виброногу следует использовать на материалах с малой влажностью.
• По допустимому усилию уплотнения в конечный момент соприкосновения плиты с материалом. Для бензиновых виброног этот параметр находится в пределах 750…1350 кг.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

1. Площадь рабочей поверхности.
2. Вибрационное усилие.
3. Мощность мотора и вид потребляемого топлива.

параметр не должен превышать показатель 0,3

Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

↑ Что необходимо для работы

Чтобы не отвлекаться во время работы за походами в строительный магазин, стоит заранее побеспокоиться о материалах и инструментах.

Инструменты, которые будут нужны:

• лопаты для выемки почвы — штыковая и совковая;
• деревянные колышки (куски арматуры), шнур для разметки участка;
• грабли для выравнивания сыпучих стройматериалов;
• шлифмашина или болгарка с диском по резке камня;
• молоток (резиновый) для подравнивания бордюров и тротуарной плитки;
• веник для распределения по плитке песка;
• рулетка и строительный уровень;
• длинная ровная труба;
• для трамбовки приспособление, например виброплита.

Необходимые материалы:

• тротуарная плитка любых форм, размеров, цветов;
• бордюры для ограждения вымощенной площадки;
• геотекстиль с параметрами, которые превышают площадь выкладки брусчатки на 20-25 см с каждой стороны;
• стройматериалы для укладки подушки и прослойки — песок, щебень (или гравий), цемент. Количество рассчитывают в зависимости от площади обустраиваемой площадки, от количества и требуемой толщины засыпаемых слоёв.
• баллончик с краской, желательно яркого оттенка. С ним удобнее выполнять предварительную разметку без особых усилий. Краску часто заменяют известью, рассыпая её по обозначенным краям будущей площадки либо дорожки.
• арматурную решётку, которая нужна при бетонировании площадки под стоянку автомобиля.

Покупая тротуарную плитку, учитывают разные моменты, важные для стильного вида и надёжности будущих площадок и дорожек.

К примеру, если обустраиваются дорожки в саду, то вполне можно купить плитку с толщиной до 6 см. А вот при мощении парковки под машину, толщина должна быть больше, чем 6,5 см.

При планировке дорожек и площадок сразу определяются и с расцветкой, и формой плитки.

Сегодня ассортимент продукции такой, что можно создавать эксклюзивные завораживающие картины-площадки на своём участке из тротуарной плитки.

Не стоит зацикливаться на серой однотонности. Продумайте узор, орнамент, поищите варианты в интернете. Как пример, в таблице часто покупаемая плитка для мощения тротуара.

При покупке тротуарных блоков стоит обратить внимание на такие характеристики:

Даже не читая характеристики понравившейся плитки, можно определить её качество. Для этого нужно аккуратно ударить один блок о второй: когда слышен глухой звук, то в состав для приготовления брусчатки производитель добавил очень много воды. Когда вы услышите звонкий звук – то будьте уверены в том, что эта плитка была произведена с учётом технологии, и обладает высоким качеством.
Если понравилась тротуарная плитка, у которой яркая окраска, но цена достаточно низкая (в сравнении с другими моделями), то на 99% при её изготовлении были использованы красящие пигменты самого низкого качества

В итоге нарушаются прочностные качества брусчатки.
Важно приобретать тротуарную плитку из одной партии, иначе есть риск, что брусчатка будет отличаться по цвету и по составу.

Как и все стройматериалы, плитку для мощения тротуара стоит покупать с «резервом», рассчитывать больше на 15%, чем обустраиваемая площадь.

Запасная брусчатка понадобится, если будет обнаружен брак или возникнет случайный бой.

Если нет большого опыта при резке плитки, то возможна её порча.

Подготовив все необходимые инструменты и материалы, можно приступать к разметке на участке.

Применение виброплит

Виброплиты представлены на рынке специального строительного оборудования различными видами и модификациями – https://www.fibrapol.ru/oborudovanie/vibroplity/. Применяются устройства при строительных и ремонтных работах, в частности:

• ✦ при обустройстве ландшафта;
• ✦ во время сооружения дорог, фундаментов домов, спортплощадок, дорожек;
• ✦ при выполнении сельхозработ и пр.

Используют оборудование для уплотнения покрытия из тротуарной плитки, различных насыпей в большинстве своем на участках до 1000 кв. метров. Небольшие размеры, вес и маневренность позволяют успешно использовать технику в труднодоступных местах, применение в которых крупногабаритной техники невозможно.

Лучшие модели

Вибротрамбовка Hyundai HTR 140

Качественно трамбует как твердый грунт, так и сыпучие покрытия. Сила удара составляет 14 килоньютон при частоте 680 ударов в минуту. Качественный двигатель не подведет даже в самых тяжелых условиях работы. Верхнеклапанная система цилиндров не требует особых усилий при запуске мотора. Все узды и элементы закреплены на толстой раме, которая имеет пружинные амортизаторы, что позволяет значительно гасить вибрацию во время работы. Рама и уплотняющая плита изготавливаются из прочных сортов стали, ведь данные элементы испытывают колоссальные нагрузки во время работы.

Masalta EMR70H

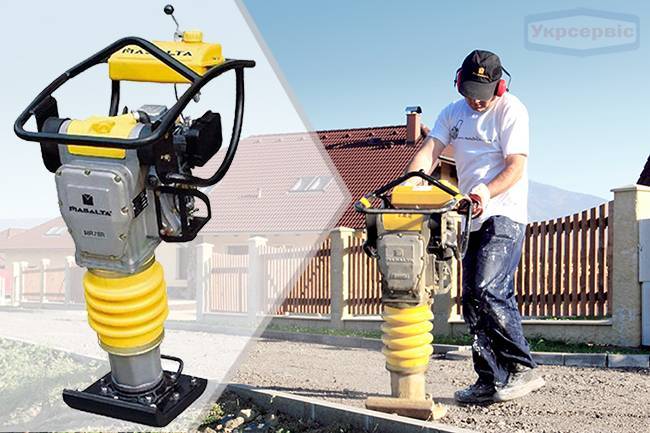

Небольшая, но вместе с тем высокопроизводительная вибронога, оснащенная оригинальным двигателем Honda. Качественные комплектующие позволяют оборудованию работать в условиях повышенной запыленности и влажности, при этом эти факторы никак не влияют на надежность и долговечность устройства.

AGT CV 65 H

Оптимальный вариант для использования в строительной сфере, а также для ремонта автодорог. Двигатель имеет не такую высокую мощность, как у других моделей, поэтому вес устройства не такой большой – 10 кг. Компактная вибронога, которая идеально подойдет для жителей загородных домов и дач – при помощи этого инструмента можно обустроить свою придомовую территорию, подготовить площадку под фундамент бани и других различных построек.

Кентавр ВТ95

Производится в Украине, поэтому стоимость такого инструмента существенно ниже, чем у европейских конкурентов. Невысокая стоимость также объясняется тем, что сила удара составляет всего 12 килоньютон, при этом частота вибраций составляет 270 ударов в минуту, что также не впечатляет. Несмотря на посредственные характеристики, данную модель можно порекомендовать для выполнения земляных работ, а также для уплотнения сыпучих материалов и небольших канав.

Biedronka UW7814K

Инструмент производится в Польше, имеет японский двигатель Honda GX160, который отличается минимальным расходом топлива. Привод имеет хорошее охлаждение, поэтому не нагревается даже в условиях больших перегрузок. При недостаточном количестве смазки происходит автоматическое отключение двигателя, что позволяет избежать повреждения виброноги при неудовлетворительном обслуживании.

При необходимости устройство можно перемещать на высоту при помощи транспортировочного крюка, который входит в комплект. Данная модель разработана специально для выполнения объемных строительных работ – уплотнение асфальта, бетона и плитки происходит достаточно быстро, что позволяет снизить трудозатраты.

Лучшие модели

Вибротрамбовка Hyundai HTR 140

Качественно трамбует как твердый грунт, так и сыпучие покрытия. Сила удара составляет 14 килоньютон при частоте 680 ударов в минуту. Качественный двигатель не подведет даже в самых тяжелых условиях работы. Верхнеклапанная система цилиндров не требует особых усилий при запуске мотора. Все узды и элементы закреплены на толстой раме, которая имеет пружинные амортизаторы, что позволяет значительно гасить вибрацию во время работы. Рама и уплотняющая плита изготавливаются из прочных сортов стали, ведь данные элементы испытывают колоссальные нагрузки во время работы.

Masalta EMR70H

Небольшая, но вместе с тем высокопроизводительная вибронога, оснащенная оригинальным двигателем Honda. Качественные комплектующие позволяют оборудованию работать в условиях повышенной запыленности и влажности, при этом эти факторы никак не влияют на надежность и долговечность устройства.

AGT CV 65 H

Оптимальный вариант для использования в строительной сфере, а также для ремонта автодорог. Двигатель имеет не такую высокую мощность, как у других моделей, поэтому вес устройства не такой большой – 10 кг. Компактная вибронога, которая идеально подойдет для жителей загородных домов и дач – при помощи этого инструмента можно обустроить свою придомовую территорию, подготовить площадку под фундамент бани и других различных построек.

Кентавр ВТ95

Производится в Украине, поэтому стоимость такого инструмента существенно ниже, чем у европейских конкурентов. Невысокая стоимость также объясняется тем, что сила удара составляет всего 12 килоньютон, при этом частота вибраций составляет 270 ударов в минуту, что также не впечатляет. Несмотря на посредственные характеристики, данную модель можно порекомендовать для выполнения земляных работ, а также для уплотнения сыпучих материалов и небольших канав.

Biedronka UW7814K

Инструмент производится в Польше, имеет японский двигатель Honda GX160, который отличается минимальным расходом топлива. Привод имеет хорошее охлаждение, поэтому не нагревается даже в условиях больших перегрузок. При недостаточном количестве смазки происходит автоматическое отключение двигателя, что позволяет избежать повреждения виброноги при неудовлетворительном обслуживании.

При необходимости устройство можно перемещать на высоту при помощи транспортировочного крюка, который входит в комплект. Данная модель разработана специально для выполнения объемных строительных работ – уплотнение асфальта, бетона и плитки происходит достаточно быстро, что позволяет снизить трудозатраты.

Выбор глубинного вибратора для уплотнения раствора бетона

Перед тем, как выбирать глубинный вибратор, нужно определиться, какие качества пригодятся нам при работе с бетонной смесью. Также необходимо соотносить имеющиеся у прибора качества и цену, которую придётся уплатить за уникальный инструмент. Давайте вместе рассмотрим, какими качествами должен обладать хороший вибратор для бетона:

• диаметр булавы. С помощью него можно понять, каков радиус действия у устройства. Чтобы достичь лучшего уплотнения, нужно рассчитывать дистанцию в 10 диаметров этой самой булавы. Уплотнение происходит быстрее в зависимости от толщины наконечника. Армированность бетона, тем не менее, тоже влияет на качество работы. Нужно соотнести всё так, чтобы наконечник помещался в специальную ячейку арматуры, соответственно, его размер должен быть меньше. Так что возьмите себе на вооружение такой совет: лучше берите максимально широкий диаметр;
• длина вала. Тоже довольно значимый фактор для благоприятной работы. От него зависит, на какую глубину мы можем рассчитывать для уплотнения нашей смеси. Например, для обычной заливки конструкций нам понадобится около 3 м обычного, стандартного вала. Но в профессиональном строительстве нам нужны валы от 3 до 9 м. Иногда — до 12 м. Если вы думаете, что отыскав самый длинный вал, вы сможете решить все проблемы — это типичная ошибка. Большая длина нужна только при решении определённых проблем;
• частота колебаний. Всё зависит от бетона, который нам нужно уплотнить. Если частицы крупные, то число не должно превышать 3000 колебаний в минуту и, соответственно, если наоборот, то частота увеличивается. Однако чаще всего нам предстоит работа с мелкозернистым бетоном, так что нам нужно приобретать оборудование с максимально доступной частотой. Здесь камнем преткновения выступает, как часто это бывает, высокая стоимость подобного оборудования;
• мощность. Здесь всё зависит от толщины булавы купленного оборудования. Чем больше толщина, тем большая мощность нам нужна от двигателя, иначе не будет достигнуто вибрации нужного качества. Подойдут модели до 1 кВт, а для профессиональной эксплуатации и до 5 кВт. Конечно, мобильность вместе с повышением мощности убывает прямо пропорционально, так что чем мощнее у вас вибратор, тем он тяжелее и занимает больше места.

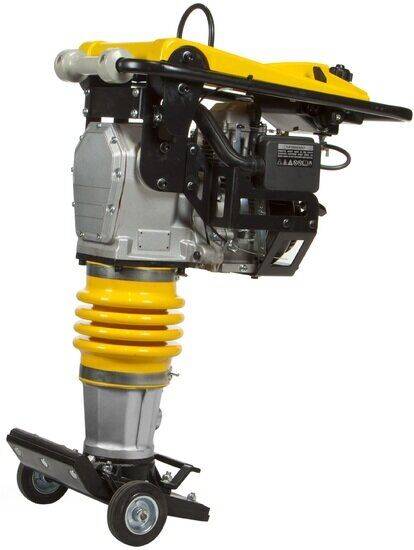

Как выбрать вибротрамбовку (вибронога) — 5 главных советов и рекомендации

Во время строительных работ, первым шагом является уплотнение грунта или других сыпучих материалов, а также глины, бетонной смеси и многих других, которые используются при возведении фундамента или основы. Плохая укладка первого слоя может привести к просевшему полу, развалившемуся фундаменту и другим весьма неприятным последствиям.

ВИБРОТРАМБОВКА: ПРИНЦИП РАБОТЫ, СФЕРА ПРИМЕНЕНИЯ

Принцип работы устройства прост. Под действием колебательных движений происходит максимальное уплотнение частичек грунта или песка, заполняются пустоты. И хотя у агрегата одинаковый принцип работы с виброплитой, аппарат достигает большей степени эффективности, за счет меньшей площади соприкосновения. Впрочем, у каждого из агрегатов есть свои плюсы и минусы.

Вибронога применяется для узких и труднопроходимых мест, с ограниченной площадкой:— обустройство колонн и опор, уплотнение траншей, ям для прокладки кабелей и инженерных коммуникаций, для локального ремонта дорожных ям;— дорожные службы используют инструмент для прокладки труб;— почва вокруг дренажных колодцев имеет обыкновение проседать, для таких участков вибронога является оптимальным агрегатом.

Легкая техника отличается многофункциональностью, ведь учитывая ее скромные габариты, строители могут утрамбовывать щебень около стен, обустраивать велосипедные или тротуарные дорожки, ремонтировать трамвайные пути. Во время неожиданных аварий трубопроводных сетей требуется инструмент, который поможет заново уплотнить грунт после ремонта на небольшой площади. При ремонте дорожных покрытий, уплотнение битума в трещинах также производят с помощью компактной техники. То есть агрегаты актуальны там, где площадь для укладки основания занимает всего несколько квадратных метров и применение массивной техники не представляется возможным.

БЕНЗИНОВАЯ ДИЗЕЛЬНАЯ ИЛИ ЭЛЕКТРИЧЕСКАЯ

Бензиновые вибротрамбовки

Наиболее популярный, мобильный инструмент. Не нуждается в подпитке электроэнергией, не привязан к конкретному месту, может работать на открытых пространствах в любую погоду и при любой температуре воздуха. Из ограничений, необходимо учитывать некоторое количество выделяемых вредных веществ, поэтому устройство должно работать на открытой площадке. Широкая распространенность аппарата объясняется легким техническим обслуживанием, доступностью топлива, небольшим весом. Используются 2-х тактные или 4-хтактные двигатели таких ведущих производителей, как Subaru, Robin, Honda. Некоторые модели оснащены двигателями других изготовителей, также широко известных.

Дизельные вибротрамбовки

Агрегаты отличаются большей мощностью. Их используют для работ, связанных с большими нагрузками и требующих высокой ударной силы. Именно поэтому, такие модели имеют большую стоимость. Из ярких недостатков – это сильный шум во время работы, который с лихвой покрывается высокой производительностью.

Электрические вибротрамбовки

Отсутствие выбросов отработанных газов является основным преимуществом. Поэтому их легко можно использовать в закрытых помещениях. Минимальный уровень шума создает больший комфорт для оператора. Простота управления и обслуживания заслуживает пристального внимания. Привязка к централизованному источнику питания (или электростанции) оценивается, как основной минус агрегата.

Применение виброплит

Виброплиты представлены на рынке специального строительного оборудования различными видами и модификациями – https://www.fibrapol.ru/oborudovanie/vibroplity/. Применяются устройства при строительных и ремонтных работах, в частности:

• ✦ при обустройстве ландшафта;
• ✦ во время сооружения дорог, фундаментов домов, спортплощадок, дорожек;
• ✦ при выполнении сельхозработ и пр.

Используют оборудование для уплотнения покрытия из тротуарной плитки, различных насыпей в большинстве своем на участках до 1000 кв. метров. Небольшие размеры, вес и маневренность позволяют успешно использовать технику в труднодоступных местах, применение в которых крупногабаритной техники невозможно.

Устройство и принцип действия

Во всех модификациях применятся способ передачи на вал эксцентрика производимого гидромотором момента кручения. Десбаланс жестко фиксируется на предназначенной для трамбовки плите. Получаемая в результате этого процесса вибрация передается на грунт, который требуется уплотнить.

Все самые популярные в этом сегменте строительной техники образцы функционируют в определенном режиме, который характеризуется, как явление вынужденных колебаний. Вращение узла принудительного возбуждения, именуемого центробежным возмутителем, обеспечивает шестеренчатый гидромотор.

Виды вибротрамбовок

Принято подразделять вибротрамбовки на две большие видовые группы, в зависимости от целевого назначения.

1. Для работы с сыпучим грунтом. Это инструмент с небольшой частотой колебаний и большой амплитудой движения.
2. Для работы с вязкими и смешанными субстанциями, трамбовки асфальта предназначается вибронога с малой амплитудой и большой частотой вибрации.

Также в зависимости от того, каким мотором оснащен агрегат, общепринята следующая классификация инструмента:

• электрический;
• бензиновый;
• дизельный.

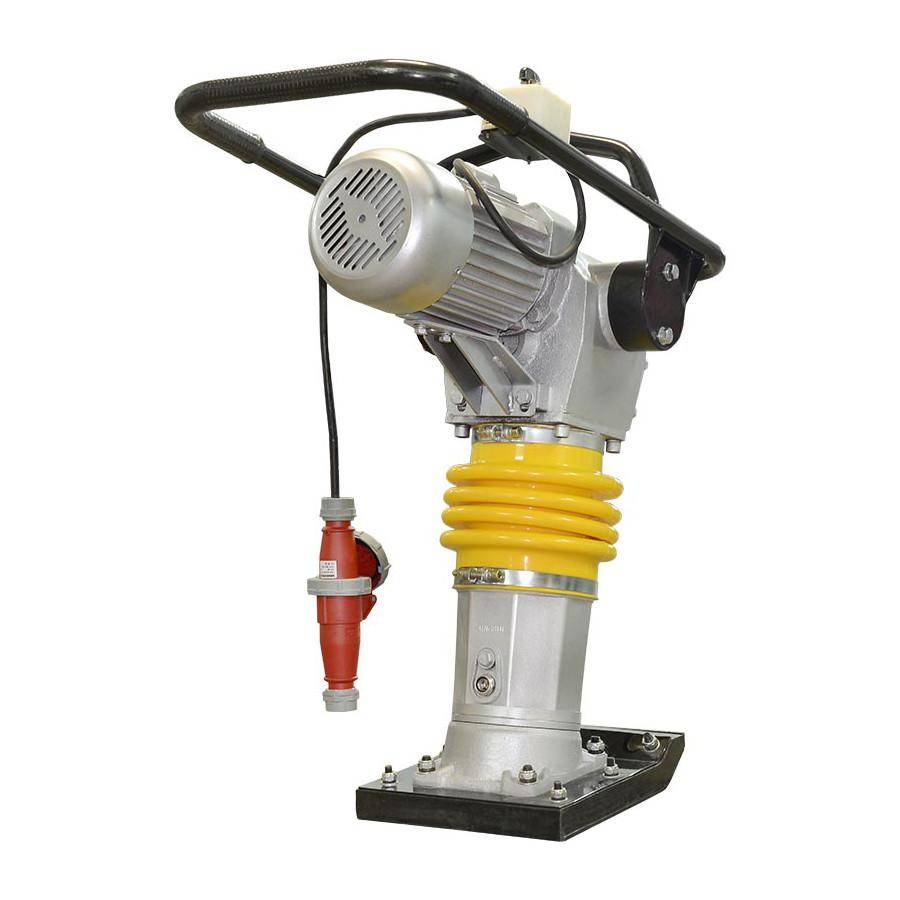

Вибротрамбовка электрическая TSS HCD70

Бензиновая вибротрамбовка — самый востребованный универсальный инструмент, поскольку он не ограничен в мобильности, вынослив и производителен, может работать  в любых погодных условиях. Бензиновое топливо доступно, и расход его небольшой. Техническое обслуживание несложное, цена доступная. Основной минус – нежелательно  использовать в помещении из-за выхлопных газов.

Вибротрамбовка (шлеп нога) ADA CJ100 бензиновая

Дизельная вибротрамбовка от других аналогов отличается большой мощностью, а значит, и производительностью. Модели с дизельным мотором используются в таких видах работ, где от аппарата требуется большая ударная сила и способность выполнять большой объем работы. Стоят дизельные агрегаты немало. Основной минус – большой уровень шума.

Вибротрамбовка дизельная Atlas Copco LT800

Лучшие электрические вибротрамбовки

Технические характеристики вибротрамбовок с электрическими двигателями не уступают по основным параметрам моделям, работающим на бензине. Основное преимущество – отсутствие вредных выбросов, что позволяет использовать в закрытых помещениях при строительстве цехов промышленных предприятий, торговых центров, спортивных комплексов. Электрическая вибронога работает с низким уровнем шума, не требует сложного обслуживания. Недостатком является низкая мобильность по причине привязки к электрокабелю.

TSS HCD90В

Вибротрамбовка разработана для уплотнения различных типов сыпучих материалов, включая глину, битумный песок, гравий. Укомплектована мощным электродвигателем, который не требует регулярного обслуживания. Работает от трёхфазной электросети, для подключения к питанию предусмотрена кабельная вилка с розеткой, которые обеспечивают надёжное соединение с кабелем.

Малогабаритная подошва упрощает уплотнение грунта в труднодоступных местах. Оператор с помощью этого оборудования может обработать за час до 275 кв.м. Узел трамбования имеет увеличенный ресурс за счёт применения качественной смазки. Конструкция собрана на жёсткой металлической раме, передаточный механизм защищён пыльником.

Достоинства:

• Глубина трамбования до 650 мм;
• Минимальный уровень шума;
• Надёжный редуктор;
• Низкая цена.

Недостатки:

Большой вес.

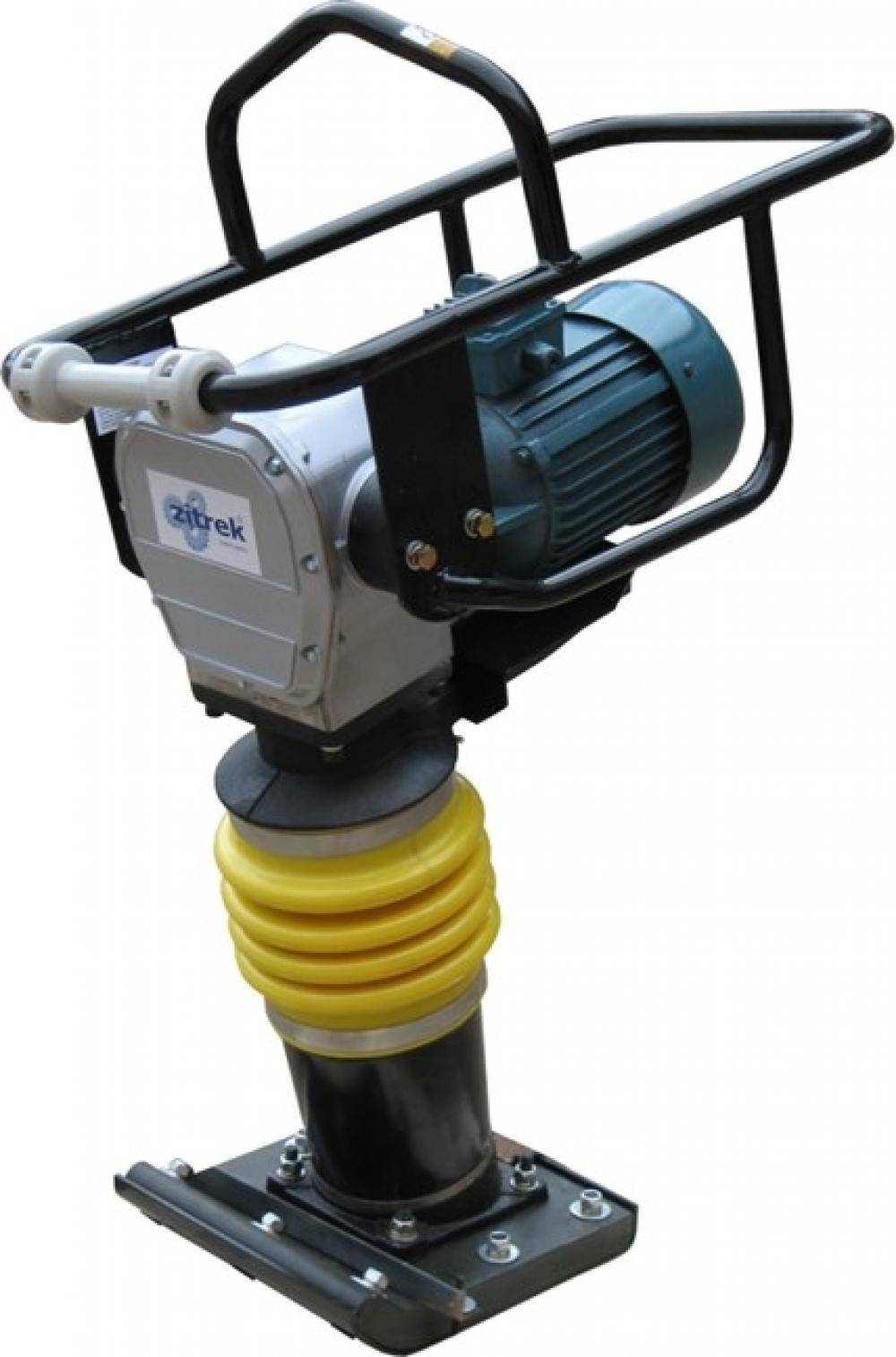

Zitrek Cncj 72 FW-E

Техника укомплектована электромотором собственной разработки, который при небольшой потребляемой мощности обеспечивает высокое усилие давления на грунт. Глубина воздействия достигает 40 см. Разработана для заливки фундамента, прокладки коммуникаций в траншеях. Имеет небольшую по размерам подошву, что делает удобной трамбовку на узких площадках.

В основе конструкции жёсткая стальная рама, которая упрощает перемещения по площадке. Управление электродвигателем находится на рукоятке, что улучшает контроль над силовым агрегатом. За уровнем масла в картере можно следить через окошко и своевременно делать замену смазочной жидкости. Аммортизаторы эффективно гасят вибрацию, а продуманный угол наклона делает простым управление при перемещении.

Достоинства:

• Хорошо справляется с глиной и влажной почвой;
• Увеличенный ресурс;
• Эластичный защитный кожух;
• Соответствие европейским стандартам.

Недостатки:

Упрощённое реле включения.
