Структура и содержание документа
ГОСТ 2.106-68 регламентирует основные положения при заполнении пакета КД (конструкторских документов)
Особое внимание уделяется оформлению ведомостей. Наряду с чертежами они входят как в основной, таки в полный пакет КД. Если ведомость спецификаций содержит перечень всех составных частей изделий, их количества на единицу изделия, то документ покупных изделий указывает характеристики продукции сторонних производителей
Такое разделение полностью оправдано. Работать с документами становится проще. Для составления бухгалтерской отчетности, продуктивной работы отдела снабжения предлагается информация, адаптированная для решения целей каждого подразделения предприятия. Поэтому продукция сторонних производителей входит в ведомость покупных изделий, которая является отдельным документом
Если ведомость спецификаций содержит перечень всех составных частей изделий, их количества на единицу изделия, то документ покупных изделий указывает характеристики продукции сторонних производителей. Такое разделение полностью оправдано. Работать с документами становится проще. Для составления бухгалтерской отчетности, продуктивной работы отдела снабжения предлагается информация, адаптированная для решения целей каждого подразделения предприятия. Поэтому продукция сторонних производителей входит в ведомость покупных изделий, которая является отдельным документом.

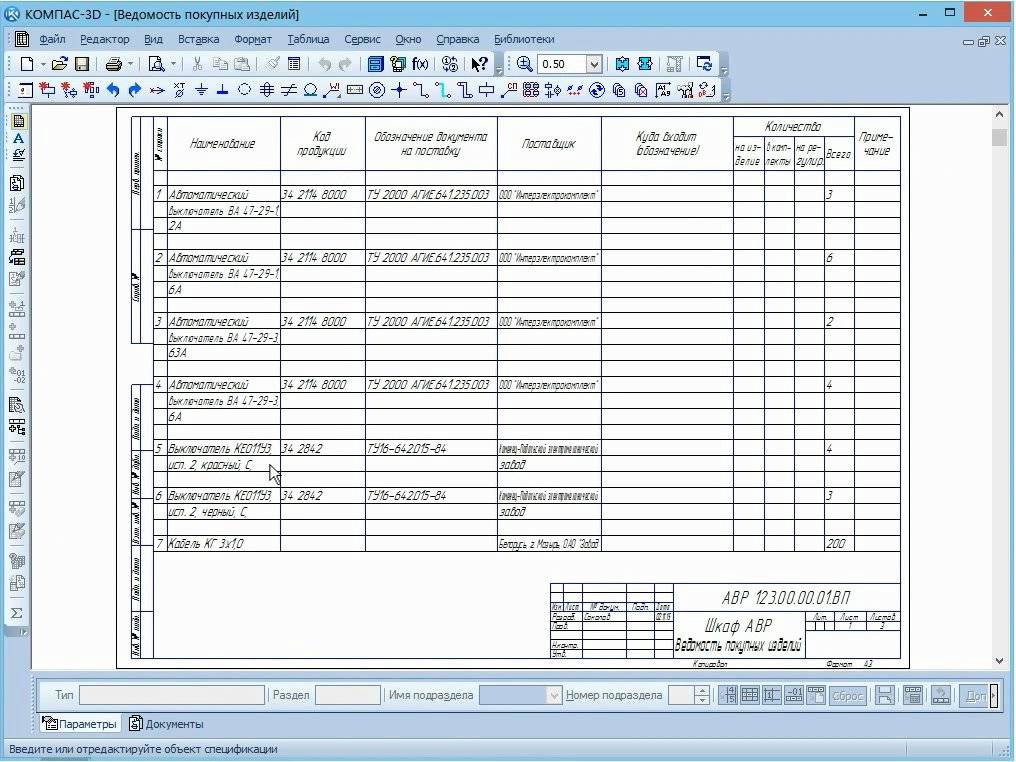

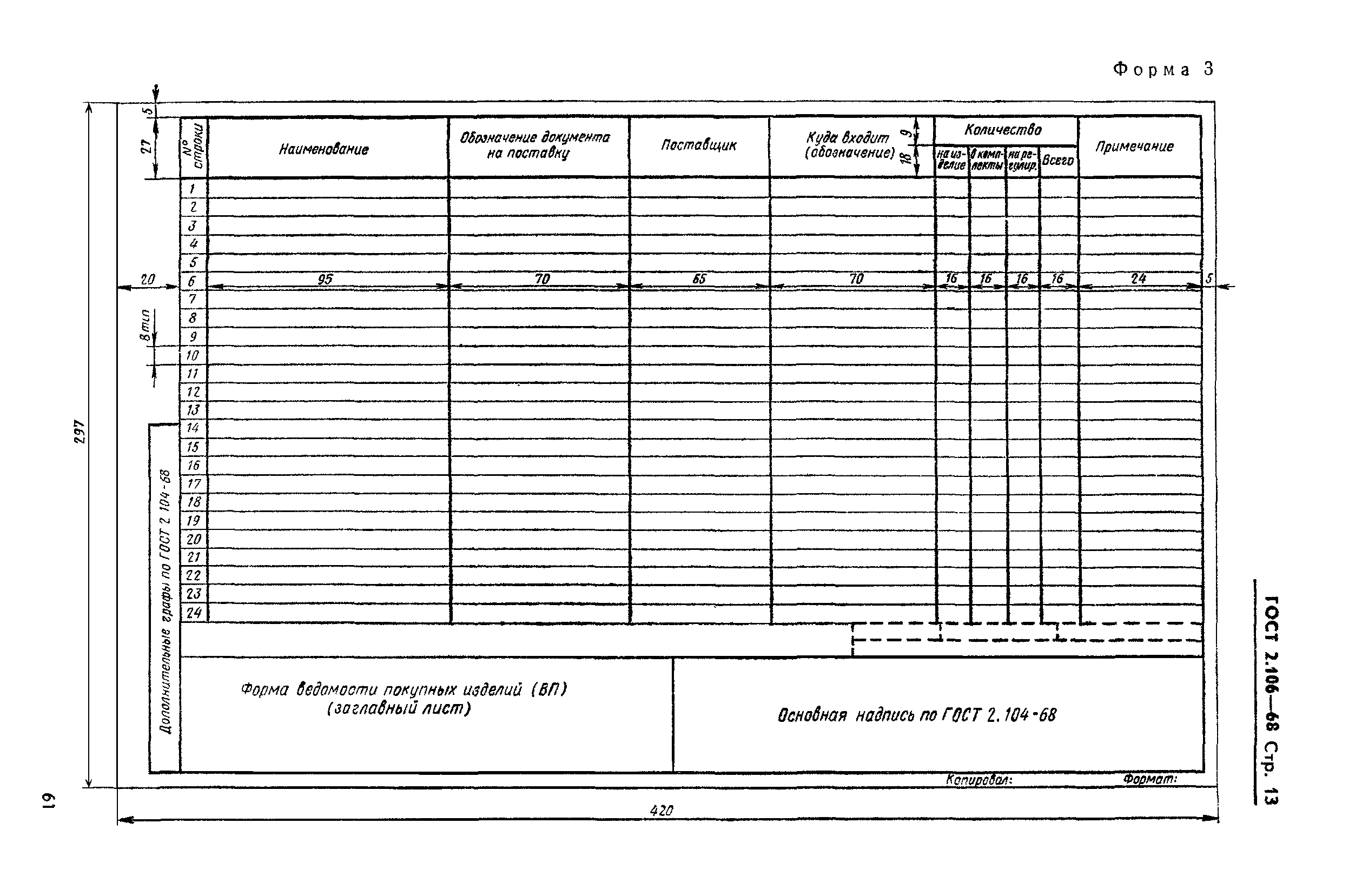

Правилами оформления предписан порядок заполнения стандартных форм 3 и 3а, где указаны поля, графы для внесения данных. Рекомендуется перечень изделий разделять следующим образом — сначала выделять группу деталей по названию, а затем внутри этого подраздела вносить их по алфавитному порядку и цифровым значениям в порядке возрастания. Содержание документа показано на титульном листе. Рекомендуется для обложки использовать более плотную бумагу, чем та, используется непосредственно для ведомостей. Оформляется титульный лист следующим образом:
- наименование;
- к какому виду относится;
- как обозначено изделие на чертежах;
- номер по технической документации;
- код продукции.
Подобная система обозначений облегчает дальнейшую работу. Особенно на крупных предприятиях, где количество проектно-конструкторских документов может составлять тысячи. Образец ведомости покупных изделий есть в пункте 6.4 ГОСТ 2.106-68. Прописывается номер строки, наименование продукции, обозначение документа. Основанием составления перечня становится пункты 5, 5а спецификаций поставки. Дублируются номера документов: стандартов, технических условий, пояснительных записок. Указывается название компании поставщика и его адрес. Для каждого из покупных изделий по ГОСТ 2.106-68 заполняется графа «куда входит». В отдельных случаях допускается эту информацию не вписывать.
Определяется, сколько изделий необходимо на единицу разработанной продукции. В ведомости эти данные расположены в графе «Количество на изделие». При необходимости заполняется графа примечания, где отмечены особые качества, характеристики, единицы измерения и другая информация. В основном дополнительная информация необходима по изделиям зарубежных производителей, где возможно применяются другие стандарты. Коды импортных деталей можно не вписывать в ведомость.
Какие материалы вносятся в документ
Не все материалы, используемые в деятельности организации, подлежат отражению в данном типе документации. Сюда следует вносить только те наименования, которые применяются для осуществления работ по достижению целей и решения профессиональных задач учреждения и цена которых за одну единицу не выше трех тысяч рублей. В частности это канцелярские принадлежности (офисная бумага, ручки, маркеры, карандаши, дыроколы), оргтехника, «расходники» и сменные аксессуары и т.п.
В нормативно-правовых актах учреждения обязательно должна быть указана категория товарно-материальных ценностей, учитываемых по ведомости, с подробным их описанием.
Спецификация на сборочном чертеже в SolidWorks
Для добавления спецификации нужно пойти следующим путем. Через главное меню выбираем «Вставка, Таблицы, Спецификация», открываются параметры спецификации в меню слева.
Параметры спецификации в SolidWorks
В которых мы видим, что для добавления спецификации нужно выбрать чертежный вид. Я выбираю главный вид.
Открывается следующие окно параметров, в котором нужно выбрать шаблон спецификации.
Второе окно параметров спецификации в SolidWorks
Скачать шаблон спецификации по ГОСТ для SolidWorks
После того как шаблон скачан, нажимаем на кнопку «Открыть шаблон таблицы для Спецификации»…
Кнопка добавления шаблона спецификации в SolidWorks
выбираем скаченный шаблон и нажимаем открыть. Шаблон должен подгрузиться в данное окно как у меня на картинке.
Шаблон спецификации

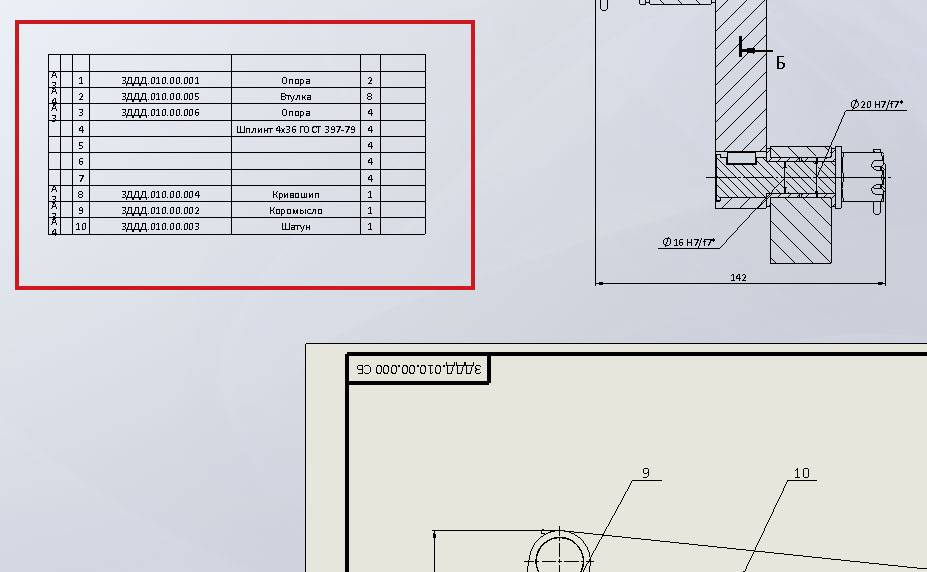

После чего нажимаем ОК (на зеленую галочку) и таблица спецификации вставляется на чертеж. Пока располагаем ее на пустом поле за форматом чертежа.
Добавленная таблица спецификации в SolidWorks

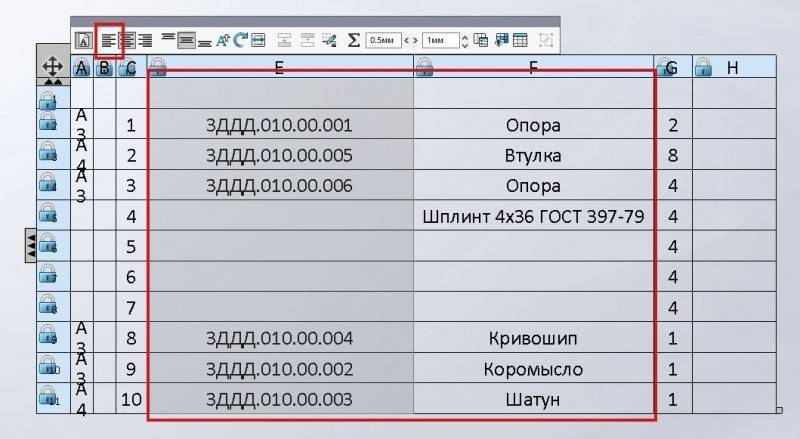

Далее отредактируем полученную таблицу спецификации. Для этого выделяем поочередно столбцы с Обозначением и наименованиям деталей и ставим им ориентацию по левому краю.

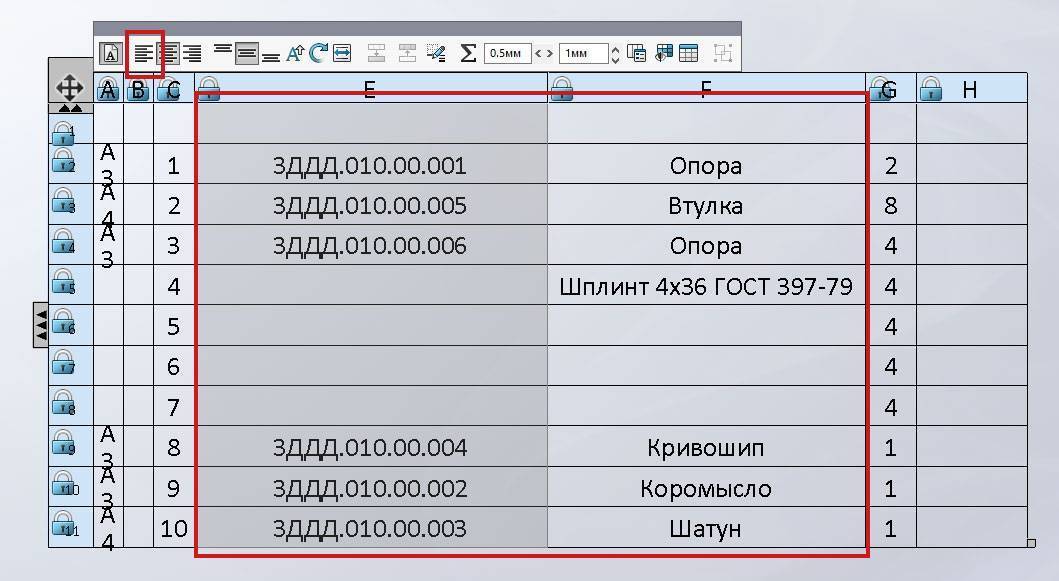

Изменение ориентации в таблице спецификации SolidWorks

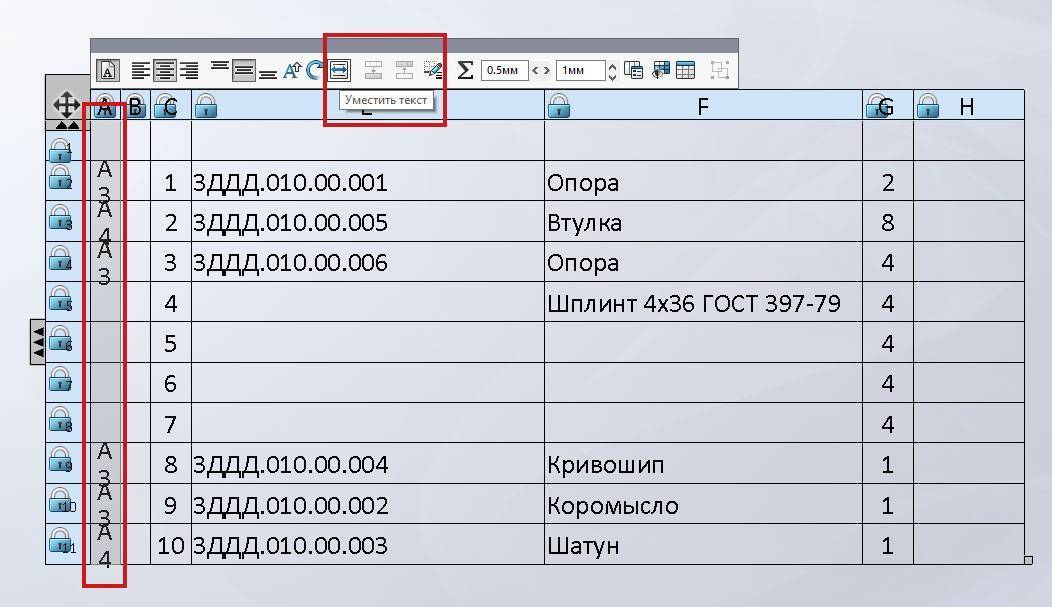

Затем выделяем столбец с форматами чертежей деталей и применяем для них свойство уместить текст.
Форматы чертежей на спецификации SolidWorks
Теперь нужно расположить детали в спецификации более правильно, то есть детали расположить выше, а стандартные изделия под следующими номерами.
Это делается просто, выделяем строку с нужной нам деталью в таблице и переносим ее на ту строку, после которой мы хотим, чтобы она шла.
Таблица спецификации после переноса деталей в SolidWorks
Стоит отметить, что одним из главных плюсов такого построение сборочных чертежей в SolidWorks является, то что при изменении номера детали в спецификации он, автоматически поменяется и на сборочном чертеже.
Мы видим, что стандартные детали на спецификации прописались не все. Это можно поправить просто, введя данные по этим деталям прямо в таблицу спецификации.
Я ввел данные как на картинке ниже.

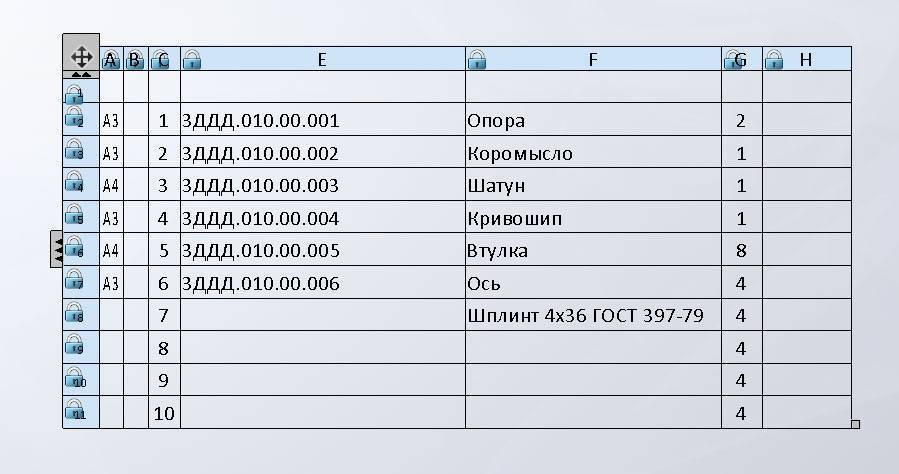

Спецификация со всеми заполненными строками в SolidWorks
Какие стандартные изделия я применил на данной сборке можно посмотреть в уроке: Создание сборки в Solidworks.
Теперь нам осталось лишь расположить спецификацию на шаблоне чертежа, которой можно скачать здесь!
Переносим таблицу и совмещаем ее с шаблоном спецификации.

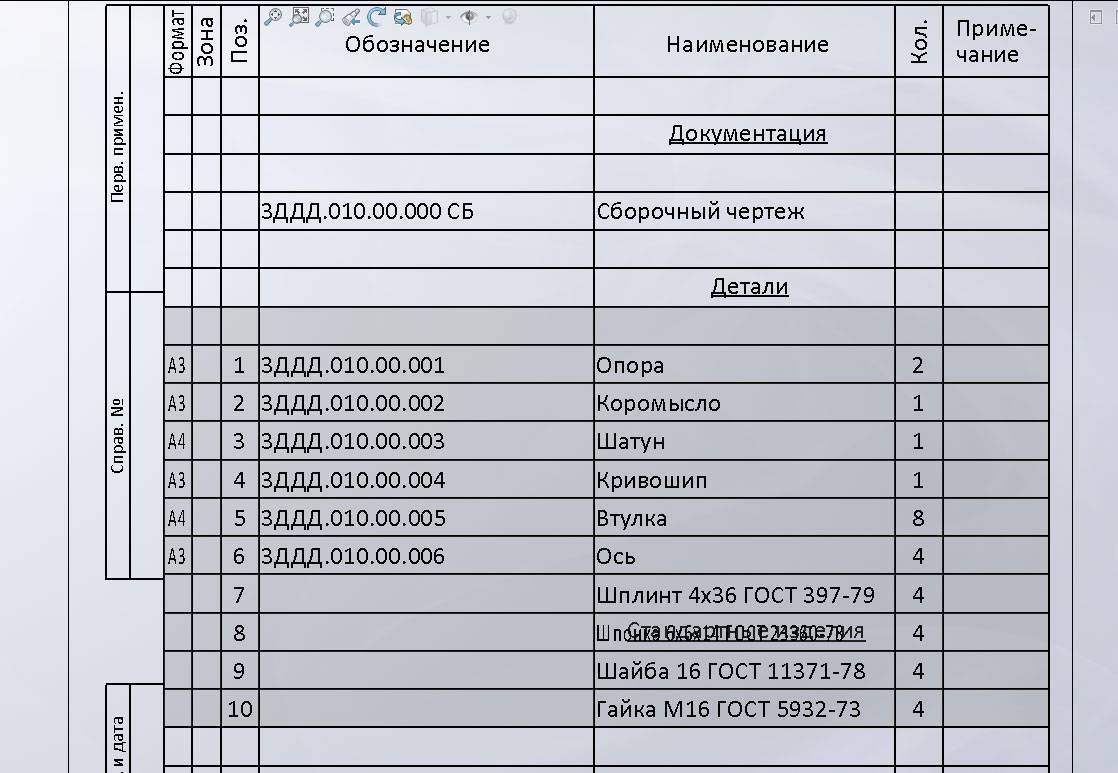

Совмещение таблицы спецификации с шаблоном в SolidWorks.
После чего нам надо разнести стандартные изделия и детали на спецификации. Для этого в таблицу спецификации нужно вставить пустые строки после детали «Ось».
Для этого нажимаем правой кнопкой мыши на строке с деталью Ось в открывшемся меню выбираем «Вставка, Строка снизу». И добавляем нужное количество строк.
Добавленные строки в спецификации SolidWorks
Как видно новые добавленные строки прономеровались, чего конечно быть не должно.

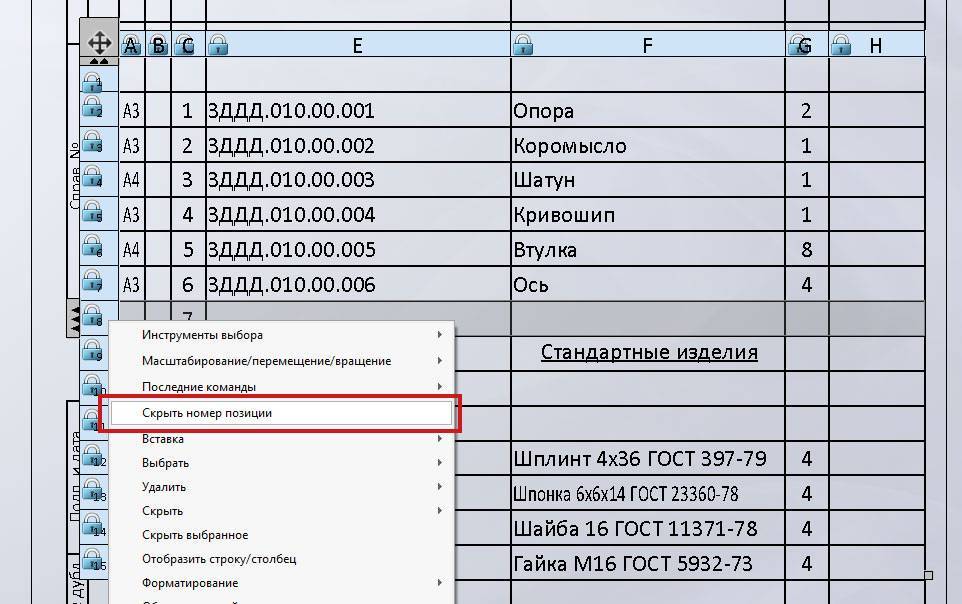

Чтоб скрыть не нужные номера позиций нужно также нажать правой кнопкой мыши по строкам с ненужными номерами позиций и нажать на кнопку «Скрыть номер позиции».
Скрытие ненужных номеров позиций в SolidWorks
И так для всех пустых строк. И получаем такую картину.

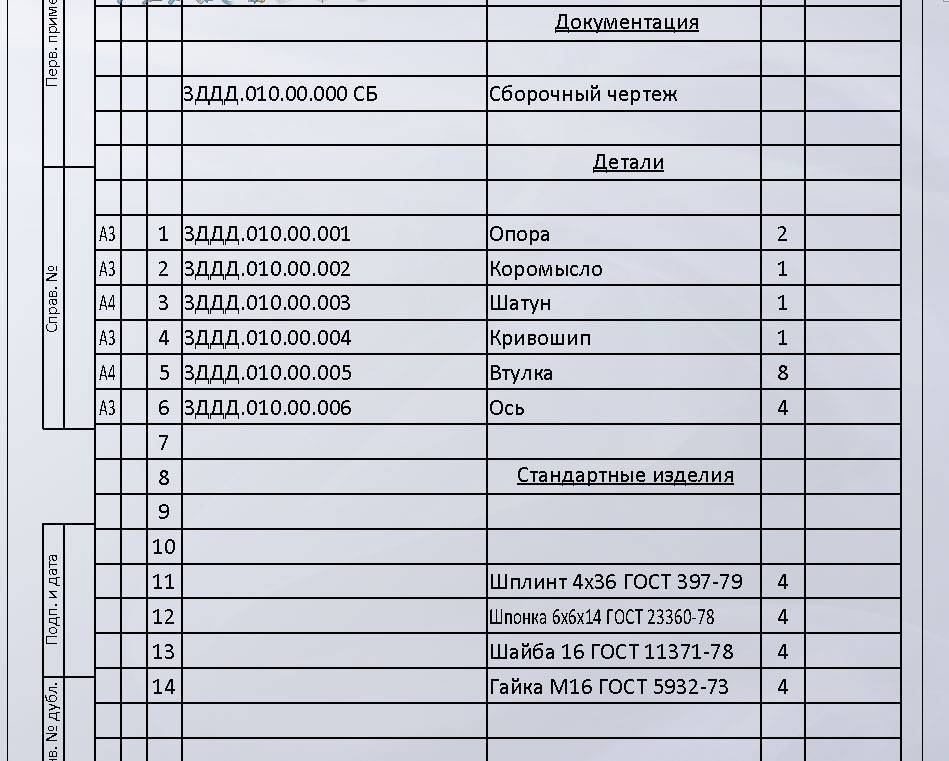

Спецификация после скрытия номеров

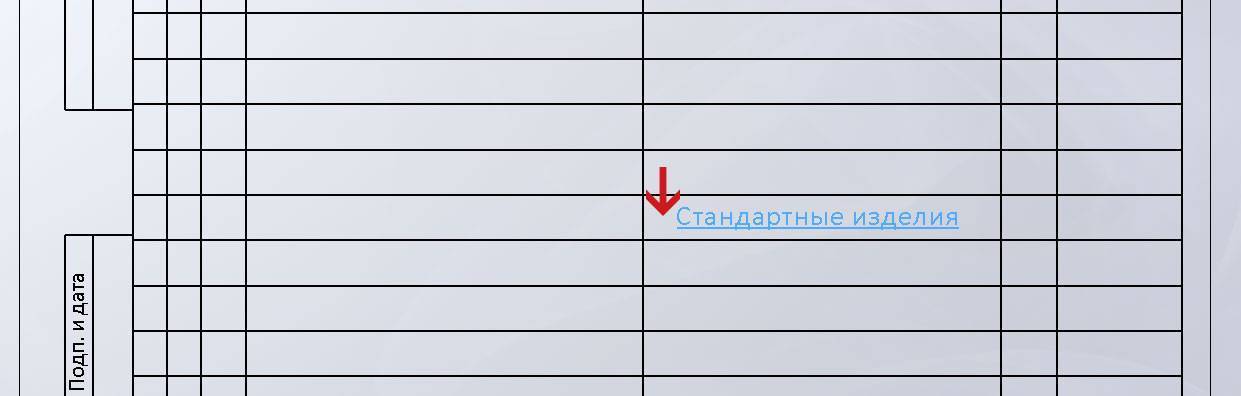

Также для примера можно перенести надпись: «Стандартные изделия» на одну строку ниже. Это делается через редактирования формата чертежа.
Нажимаем правой кнопкой мыши в поле чертежа и выбираем строку «Редактировать основную надпись».
Выбор режима редактирования основной надписи в SolidWorks.
После чего шаблон чертежа открывается для редактирования и строку «Стандартные изделия» можно перенести ниже.
Перенос надписи: «Стандартные изделия» на строку ниже
После чего выходим из редактирования формата чертежа нажав на кнопку в правом верхнем углу.
На этом спецификация в SolidWorks по ГОСТ ЕСКД готова.
ПРИЛОЖЕНИЕ (рекомендуемое). ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ РАЗРАБОТКЕ ЭСКИЗНОГО ПРОЕКТА
ПРИЛОЖЕНИЕ Рекомендуемое
В общем случае при разработке эскизного проекта проводят следующие работы:
а) выполнение вариантов возможных решений, установление особенностей вариантов (характеристики вариантов составных частей и т.п.), их конструкторскую проработку. Глубина такой проработки должна быть достаточной для сопоставления рассматриваемых вариантов;
б) предварительное решение вопросов упаковки и транспортирования изделия;
в) изготовление и испытания материальных макетов и (или) разработка и анализ электронных макетов с целью проверки принципов работы изделия и (или) его составных частей; (Измененная редакция, Изм. N 5).
г) разработку и обоснование технических решений, направленных на обеспечение показателей надежности, установленных техническим заданием и техническим предложением;
д) оценку изделия на технологичность и правильность выбора средств контроля (испытаний, анализа, измерений);
е) оценку изделия по показателям стандартизации и унификации;
ж) оценку изделия в отношении его соответствия требованиям эргономики, технической эстетики. При необходимости, для установления эргономических, эстетических характеристик изделия и для удобства сопоставления различных вариантов по этим характеристикам изготавливают материальные макеты и (или) разрабатывают электронные макеты; (Измененная редакция, Изм. N 5).
з) проверку вариантов на патентную частоту* и конкурентоспособность, оформление заявок на изобретения; ____________ * Вероятно ошибка оригинала. Следует читать «патентную чистоту». — Примечание изготовителя базы данных.
и) проверку соответствия вариантов требованиям техники безопасности и производственной санитарии;
к) сравнительную оценку рассматриваемых вариантов, вопросы метрологического обеспечения разрабатываемого изделия (возможности выбора методов и средств измерения).
Сравнение проводят по показателям качества изделия (назначения, надежности, технологичности, стандартизации и унификации, экономическим, эстетическим, эргономическим).
При этом следует учитывать конструктивные и эксплуатационные особенности разрабатываемого и существующих изделий, тенденции и перспективы развития отечественной и зарубежной техники в данной области;
л) выбор оптимального варианта (вариантов) изделия, обоснование выбора; принятие принципиальных решений; подтверждение (или уточнение) предъявляемых к изделию требований (технических характеристик, показателей качества и др.), установленных техническим заданием и техническим предложением, и определение технико-экономических характеристик и показателей, не установленных техническим заданием и техническим предложением;
м) выявление на основе принятых принципиальных решений новых изделий и материалов, которые должны быть разработаны другими предприятиями (организациями), составление технических требований к этим изделиям и материалам;
н) составление перечня работ, которые следует провести на последующей стадии разработки, в дополнение или уточнение работ, предусмотренных техническим заданием и техническим предложением;
о) проработку основных вопросов технологии изготовления (при необходимости);
п) подготовку предложений по разработке стандартов (пересмотр и внесение изменений в действующие стандарты), предусмотренных техническим заданием на данной стадии;
р) проработку вопросов, обеспечивающих возможность использования конструкторской документации в электронной форме на последующих стадиях разработки. (Введено дополнительно, Изм. N 5). ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 4). Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание Единая система конструкторской документации. Основные положения: Сб. ГОСТов. — М.: Стандартинформ, 2011
Ведомость спецификаций (ВС) по ГОСТ 2.106-96
ВС составляют на формах 3 и 3а приложения А.
В ВС записывают:
В ВС не перечисляют спецификации составных частей изделия, на которые имеются свои ВС. В этом случае в конце ВС изделия дают ссылку на ВС входящих составных частей
Заполняют ВС по разделам в следующей последовательности:
В раздел «Сборочные единицы» записывают спецификации сборочных единиц, входящих в состав изделия, на которое составляют ВС.
В раздел «Комплекты» записывают спецификации комплектов (монтажных частей, сменных частей, запасных частей, инструмента и принадлежностей, укладок, тары и пр.).
Наименование разделов не указывают. Порядок записи спецификаций в разделы «Сборочные единицы» и «Комплекты» аналогичен установленному в разделе 3
Заполнение граф ведомости спецификаций
Графы ВС заполняют следующим образом:
- в графе «Обозначение» указывают обозначения спецификаций;
- в графе «Наименование» указывают наименования изделий в соответствии со спецификациями;
- в графе «Куда входит обозначение» указывают обозначения спецификаций, в которые непосредственно записана составная часть изделия. Порядок записи спецификаций аналогичен установленному в разделе 3;
- в графе «Куда входит, кол.» указывают количество составных частей изделия, входящих в каждую спецификацию, записанную в графе «Куда входит, обозначение». Если составная часть непосредственно входит в изделие, на которое составляют ВС, то графы «Куда входит, обозначение» и «Куда входит, кол.» допускается не заполнять;
- в графе «Общее кол.» указывают общее количество составных частей, входящих в изделие, на которое составляют ведомость спецификаций, по каждой спецификации, записанной в графе «Куда входит, обозначение». Если записываемая составная часть входит в изделие, на которое составляют ВС, и (или) в его составные части, то в этой графе указывают (под итоговой чертой) общее количество составных частей, входящих в изделие;
- в графе «Примечание» указывают дополнительные сведения. Для документов в электронной форме указывают идентификаторфайла (файлов).
Составление спецификации в Excel или Word и печать на бланках
Это самый древний способ, появившийся во время перехода с ручного черчения на компьютеры. Спецификацию составляли в Excel, т.к. для человека, чертившего раньше всё вручную, Excel — это просто готовая таблица. В AutoCAD при помощи линий и текста чертили рамку и основную надпись (первый лист и последующие). После этого распечатывали бланки: один первый лист и нужное количество последующих. Затем вставляли эти распечатанные бланки обратно в принтер и на них печатали спецификацию. Таким же образом действовали с пояснительной запиской или при оформлении спецификации в Word. Данный способ выполнения спецификаций сейчас встречается крайне редко.
Техническое оформление документов: общие требования
Правила ГОСТ к оформлению тестовых документов отличаются. Всё зависит от того, кто утверждал стандарт (Таблица 1).
Таблица 1. Разница и сходство редакций ГОСТ.
Межгосударственный стандарт ГОСТ 2.105-95 | Национальный стандарт ГОСТ Р 2.105-2019 |
Высота символов — не менее 2,5 мм. |
|
Расстояние между боковыми линиями формы и текстом должно составлять минимум 3 мм. | |
Абзац начинается с красной строки, минимальный отступ — 15–17 мм. | Абзацы начинается с отступа, равного 12,5–17 мм. |
От нижней и верхней границ следует отступать не менее 10 мм. | |
Интервал между строками — не менее 8 мм. |
|
|
|
При переносе части таблицы на ту же или другие страницы наименование нужно поместить только над первой частью таблицы.
Нумерацию документов ЕСКД позволяет сделать как сквозной, так и отдельной для каждого раздела.
