Недостатки
Несмотря на наличие убедительных достоинств паяльников от Кандан, здесь есть и некоторые недостатки:
- Стоимость паяльников достаточно высокая и тем, кто редко пользуется такими инструментами, часто приходится искать что-то дешевле.
- У бренда есть подделки. Под видом турецких паяльников могут выпускаться другие, очень похожие устройства, но к оригинальной компании они не будут иметь дела. Данная продукция будет ниже по качеству.
Особенности паяльников Candan
Многие модели паяльников стандартно снабжаются дополнительными инструментами для работы. Все зависит от конкретной разновидности, так как комплектация может меняться, но часто можно встретить подставку, ножницы, рулетку, уровни и набор насадок. В большинстве случаев паяльники снабжаются двухпозиционным переключателем, который увеличивает, или уменьшает, мощность инструмента за счет подключения дополнительных нагревательных элементов.
Индикаторы горения также можно отнести к особенностям бренда. Если нагревательная спираль включена, то загораются лампочки красного цвета. В модели паяльника Candan CM 06 присутствует регулятор термостата, который помогает регулировать температуру от 50 до 320 градусов Цельсия. В других моделях могут быть иные значения регулировки. Шаг регулировки составляет около 10 градусов. Для удобства работы, ручки инструмента прорезинены.
Оригинальные инструменты имеют клеймо с логотипом фирмы, которое располагается на коробке и самом паяльнике. На китайских копиях дата производства напечатана на наклейке, а в оригинале она выбита на боковой пластине. Крепеж пластины в оригинале сделан при помощи заклепок, тогда как у подделки там все прикручено болтами.
Модели
Модельный ряд инструментов имеет несколько вполне востребованных моделей, среди которых стоит отметить следующие:
Паяльник для труб Candan CM-01. Здесь два уровня регулятора мощности. Максимальная мощность составляет 1500 Вт. В комплекте идет подставка и труборез. Регулировка температуры от 50 до 350 градусов Цельсия. В комплекте идут 4 насадки.
Паяльник для труб Candan CM-01

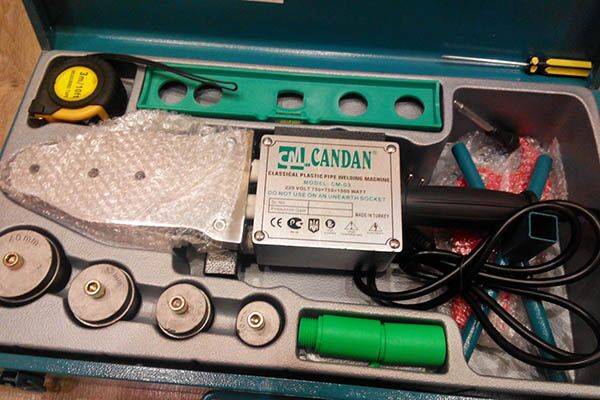

Паяльник для труб Candan CM-3.
Паяльник для труб Candan CM-3
Паяльник для труб Candan CM-06 1500 W. У нагревателя тефлоновое покрытие. Масса паяльника с упаковкой составляет 5 кг. Максимальный размер трубы составляет 63 мм, а минимальный – 16 мм. Возможность регулировки температуры от 50 до 350 градусов Цельсия.
Паяльник для труб Candan CM-06
Как пользоваться паяльником Candan
Внешний вид паяльника для полипропилена заметно отличается от обыкновенного привычного всем инструмента. Это касается не только моделей данного бренда, но и всего типа в целом. Принцип работы будет также несколько иной, поэтому нужно знать инструкцию по применению паяльника для полипропиленовых труб Candan.
Принцип работы данного устройства очень похож на тот, который применяется в домашних утюгах. Перед непосредственным включением здесь нужно подготовить паяльник к работе. К инструменту прикручивается специальная подставка и устанавливается насадка, которая и становится главной частью для спайки труб. Если приходится работать с разными диаметрами труб, то в паяльник нужно установить две насадки с подходящими размерами.
После подготовительных процедур уже можно приступать к включению в сеть. Для прогрева нужно установить подходящую температуру, после чего включить оба тэна. Прогрев может длиться от 10 до 30 минут. О прогреве должен сообщить индикатор. После этого уже можно приступать к непосредственной пайке.
Далее нужно подготовить спаиваемые куски трубы и фитинга. Паяльником нужно разогревать фитинг и кусок трубы одновременно. Когда детали дойдут до нужной кондиции и их концы расплавятся, части нужно быстро соединить между собой. Все нужно сделать с первого раза, иначе повторно расплавленный полипропилен потеряет свои свойства.
Заключение
Торговая марка Candan не зря занимает высокое место на рынке паяльников для полипропилена. Это востребованная сфера, которой интересуются по большей части профессионалы. Именно для таких специалистов и создается этот инструмент. Для рабочих нужд он имеет вполне доступную стоимость, хотя для частного применения может показаться дорогим. Качество и надежность продукции окупают все это сполна.
Правила эксплуатации электроинструмента
На прилавках строительных магазинов можно встретить разные модели электропаяльников, которые работают от сети — от 12 до 220 Вт. Процесс выбора инструмента должны брать в расчёт безопасность работающих мастеров, напряжение в электросети на месте работ.
Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод. Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике.
Делаем самодельный электропаяльник импульсного типа
Для изготовления импульсного паяльника своими руками есть две мотивационные причины:
- низкое качество заполонившей наш рынок китайской продукции;
- высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.
Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.
Инструкция по изготовлению простейшего паяльника импульсного типа.
На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.
Схема простейшего паяльника
Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар. Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку. Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.
Фото разобранного трансформатора
Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)
Фото трансформатора с уменьшеной катушкой
При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).
Один виток медной шины
Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.
Фото вторичной обмотки изолированной стеклотканью
После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.
Видео: Импульсный паяльник своими руками.
Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.
Фотография закрепленного жала
В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.
Изображение готового паяльника
Перечислим основные материалы, которые нам понадобились для изготовления паяльника:
- силовой трансформатор;
- медная шина;
- медная проволока для жала;
- материал для рукояти.
Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.
Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.
Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.
Схема типичного адаптера
Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.
Фото частично разобранного трансформатора
После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.
Установка в корпус
В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm и другим паяльникам известных брендов.
Устройство паяльника
Современные варианты реализации паяльника могут несколько отличаться. Однако, их основные элементы практически идентичны. Устройство паяльника можно охарактеризовать следующим образом:
- Основным элементом конструкции считается нагревательный стержень, на которой есть обмотка трансформатора.
- Для сохранения тепла и повышения значение КПД стержень вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
- В зависимости от значения мощности может использоваться несколько слоев изоляционного материала.
Стержень вставляется в специальную изолирующую оболочку, а для безопасного использования устройства есть диэлектрическая рукоятка. Как правило, рукоятка изготавливается из теплостойкого пластика или древесины, применение металла не допускается.
При изготовлении наконечника часто применяется красная медь, так как она обеспечивает быстрый перенос тепла от источника к исполнительному элементу конструкции. Кроме этого, рабочий элемент должен выдерживать воздействие высокой температуры, которой достаточно для разогрева обрабатываемого металла.
Устройство паяльника в разрезе, чертеж
Распределения припоя по поверхности совершается наконечником инструмента. Именно поэтому он изготавливается в клиновидной форме. Его длина может существенно отличаться, все зависит от области применения устройства и его предназначения.
Как паять
В интернете можно найти много разнообразных инструкций как паять паяльником. Процесс достаточно прост. Нужно только знать температуру плавления припоя, который Вы собираетесь использовать. Обязательно необходимо учесть, что для каждого металла используется свой припой.
Удобнее всего паять цветные металлы. Можно паять и железо. В этом случае применяются дополнительные химикаты, либо специальные составы для пайки. Для каждого метала и свой температурный режим пайки. Он зависит от теплопроводности материала.
Проще всего паять цветные металлы, например медь. Здесь используется свинцово-оловянный припой и флюс — обычная канифоль.
Способ №3 Мощный импульсный паяльник
Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:
Рис. 11: схема блока питания для импульсного паяльника
Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.
Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.
Процесс изготовления импульсного паяльника состоит из следующих этапов:
Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату. Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник
В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату Подключите к плате кнопку и шнур питания
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке
14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке
Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.
14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.
У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.
Рис. 18: готовый импульсный паяльник
Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

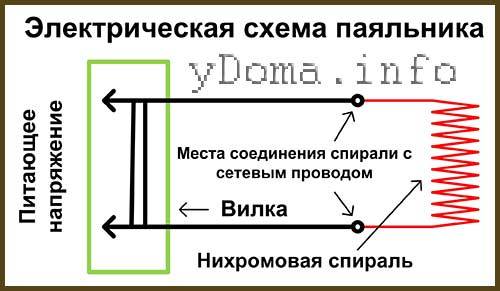

Электрическая схема паяльника
Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.
Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.
Подготовка паяльника к работе
В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…
Выбрать надо тот, Который удобно «лежит» в руке
Выбор мощности
Мощность паяльника выбирается в зависимости от характера работы:
- Для работы с электронными элементами — 40-60 Вт.
- С толщиной спаиваемых деталей до 1 мм — 80-100 Вт.
- Толстостенные элементы — со стенкой 2 мм — требуют мощности от 100 Вт и выше.
Паяльники бывают разной мощности, работают от разного напряжения
В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.
Подготовка к работе

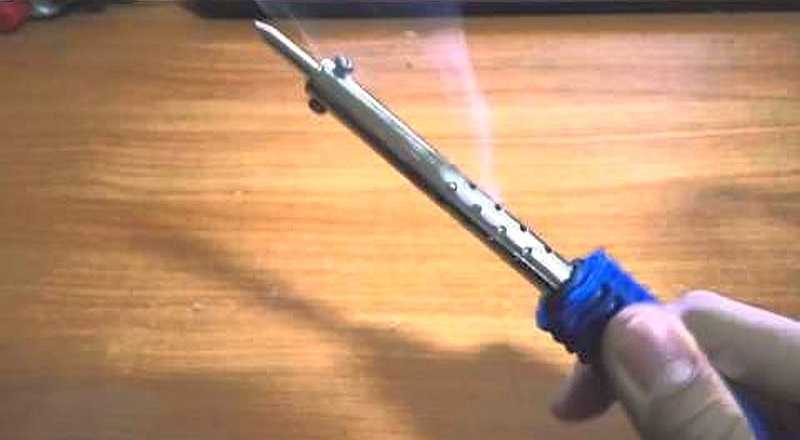

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.
Сначала надо выжечь смазку
Заточка жала
Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.
Как подготовить паяльник к работе
Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:
- Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
- Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
- Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.
Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

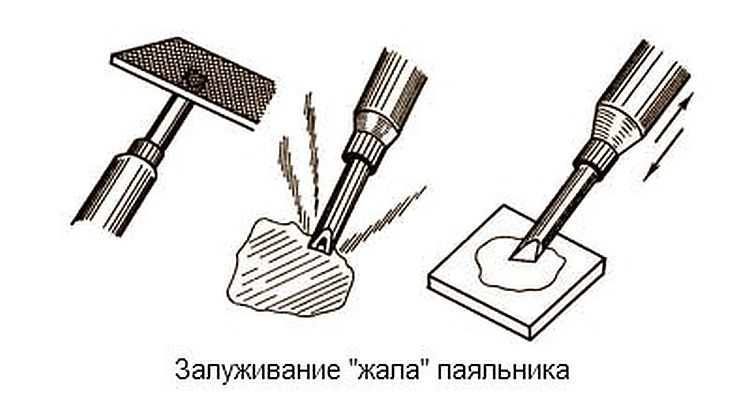

Лужение паяльника
Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.
Первый способ лужения жала паяльника:
- довести до рабоче температуры;
- прикоснуться к канифоли;
- расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).
Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.
Промышленная пайка
На предприятиях тяжелой промышленности используются совершенно иные виды паяльного оборудования. Соединение больших деталей и конструкций в промышленных условиях происходит в печах.
В этом случае достигается наиболее высокое качество, так как при использовании печного оборудования можно постоянно контролировать состояние металла, поддерживать необходимую температуру и давление. Защита металла от окисления производится путем введения в камеру печи флюсов.
Печи для пайки различаются по принципу нагрева. Они бывают индукционными, газовыми, электрическими. Подаются и извлекаются заготовки различными способами в зависимости от конструкции печного оборудования. Это может быть ручная подача, ленточный конвейер, шахтная и элеваторная подачи.
В печах с ручной подачей нагрев и остывание деталей, паяльной камеры происходит в пределах одного цикла пайки. После остывания загружаются новые детали. В этой печи легче всего контролировать течение процесса и его продолжительность.
В конвейерном паяльном оборудовании нагрев происходит постоянно, а остывают детали уже после извлечения из камеры. Такие печи используются для создания большого количества одинаковых, серийных изделий.
Шахтные и элеваторные печи используют для изготовления крупногабаритных объемных конструкций, которые собирают прямо в печи и затем производят процесс пайки при полностью контролируемых параметрах.
Вакуумное паяльное оборудование используют для соединения изделий из сильноокисляющихся материалов. Паяные швы, произведенные в таких печах, отличаются чистотой и однородностью, что обеспечивает их прочность.
По причине менее высокой температуры и совершенно иного, чем при сварочных работах, воздействия на металл, паяные соединения более стойки к коррозии и к механическим воздействиям.
Выбор и стоимость устройства.
Выбор импульсных паяльников на российском и зарубежном рынке в наше время достаточно широкий. Поэтому при покупке устройства у вас скорее всего возникнет много вопросов. И все таки какое устройство стоит выбрать для покупки? Рекомендаций по выбору достаточно много. Поэтому ниже представлен небольшой рейтинг импульсных паяльников, которые могут встретиться вам на рынке продаж на сегодняшний день.
Импульсный паяльник Sparta 913095.
Импульсный паяльник Sparta 913095, 100 Вт (рис.4)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 100 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Макс. температура нагрева | 600°C |
| Время разогрева | 90 c |
| Материал жала | медь |
| Материал рукоятки | пластик |
Импульсный паяльник Sparta 913095 не заслужил любви и признания на рынке, так как имеет ряд существенных недостатков. Во – первых плохой разогрев жала, из – за толщины проволоки. Мощности паяльника просто напросто не хватает для должного нагрева. Зачастую гаражные кулибины решают эту проблему путем подтачивания жала напильником. Во – вторых низкое качество материалов устройства. В – третьих массивные габариты, которые не способствуют комфортной работе с этим паяльником. Стоимость данного устройства около 600 рублей.
Импульсный паяльник PATRIOT ST 501.
Импульсный паяльник PATRIOT ST 501 (рис. 5)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 100 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Макс. температура нагрева | 500°C |
| Время разогрева | 4 c |
| Материал жала | Медь c покрытием |
| Материал рукоятки | пластик |
| Дополнительная информация | подсветка рабочей зоны |
Из достоинств данного устройства стоит отметить быстрый нагрев, который составляет 4 секунды. Но помимо достоинств паяльник имеет и недостатки:
- Большая масса устройства;
- Паяльник плохо справляется со своей главной задачей. По сравнению с подобным паяльником ещё советского производства мощностью 60 Вт этот греет даже хуже, при заявленной мощности 100 вт.
- Сильно нагревается сам корпус, где находится трансформатор.
Стоимость на рынке данного устройства составляет 1129 рублей.
Импульсный паяльник ZD-507 220.
Паяльник-пистолет имп. ZD-507 220 (рис. 6)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 100 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Макс. температура нагрева | 500°C |
| Время разогрева | 6 c |
| Материал жала | Медь c покрытием |
| Материал рукоятки | пластик |
Очередной представитель китайского рынка. Внутри трансформатор на 50 Гц, тока которого хватает только на нагрев стального жала. Нагревается долго, при попытке прогреть массивные детали срабатывает защита и он отключается. Приходится долго ждать пока остынет. Стоимость устройства – 790 рублей.
Паяльник ЗУБР 55412-H4 (рис. 7)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 150 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Время разогрева | 7 c |
| Материал жала | Никель |
| Материал рукоятки | пластик |
| Дополнительная информация | подсветка рабочей зоны |
Пожалуй это самый дорогостоящий, но и самый лучший вариант из представленных устройств. Из достоинств: неплохое качество исполнения, быстрый и тихий нагрев. Недостатки: тяжеловат (вес составляет 1 кг), высокая стоимость. Стоимость данного устройства – 1850 рублей.
В заключение хотелось бы хотелось сказать, что на рынке в настоящее время представлено достаточное количество импульсных паяльников. Следовательно перед покупкой устройства вам следует взвесить все за и против и исходить прежде всего из ваших потребностей. Как показывает практика и отзывы владельцев, представители китайского рынка в данной нише не зарекомендовали себя должным образом. Поэтому стоит присмотреться к отечественным представителям.
