Установка анкерных болтов

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

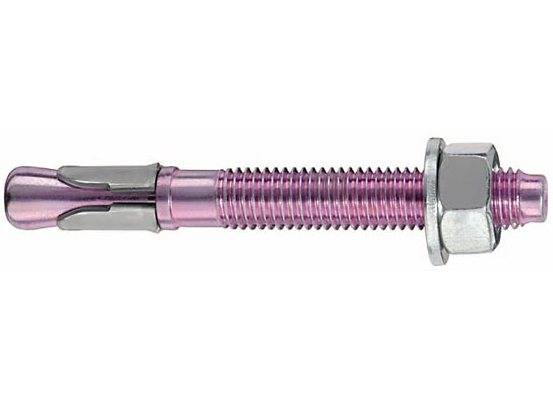

Анкерный болт для бетона

Основные виды

Анкерные болты, которые используются для заделки в фундаментные блоки, выпускаются современной промышленностью в различных размерах и конструктивных исполнениях. Если говорить о классификации таких крепежных изделий, то все их можно разделить на несколько основных типов.

Изогнутые

Такие изделия, изготавливаемые в соответствии с требованиями ГОСТ 24379.1-80, выполнены в виде металлического штыря, конец которого имеет изогнутую форму и напоминает крюк. В соответствии с вышеуказанным ГОСТом, максимальная длина таких крепежных изделий составляет 180 см. Используются они в фундаментных конструкциях, выполненных из железобетона.

Изогнутый фундаментный болт состоит из шпильки, двух гаек и шайбы. Последняя может быть увеличенной для крепления оборудования с большим диаметром монтажных отверстий

С анкерной плитой

Такие болты, длина которых по ГОСТу может доходить до 5 метров, также используются для монтажа в железобетонных фундаментных конструкциях. Конструктивно фундаментный болт этого типа представляют собой металлический штырь, на нижнем резьбовом конце которого при помощи дополнительных гаек зафиксирована анкерная плита, обеспечивающая их надежную фиксацию в бетонном основании.

Конструкция анкерной плиты зависит от исполнения фундаментного болта

Составные

Глубина заделки таких болтов тоже может достигать нескольких метров. Конструкция таких крепежных изделий, которые изготавливаются в соответствии с требованиями нормативного документа 24379.1-80, включает в себя металлический штырь, резьбовую шпильку, муфту и анкерную плиту. Используют составные фундаментные болты в тех случаях, когда возникает необходимость выполнить стяжку одного конструктивного элемента с другим.

Составные фундаментные болты комплектуются шпильками различного типа

Съемные

Нормативным документом для изготовления болтов этого типа также является ГОСТ под номером 24379.1-80. Съемный болт, представляющий собой металлический штырь, оснащенный специальной анкерной системой, используются для заделки в кирпичные, каменные и железобетонные фундаментные конструкции. При помощи таких крепежных изделий выполняется монтаж инженерно-технических конструкций различного назначения.

Анкерная арматура съемных фундаментных болтов выполняется составной, литой или сварной

Прямые

Это фундаментные болты, которые представляют собой обычные металлические штыри. Их длина может достигать 140 см. Прямые болты также должны соответствовать требованиям ГОСТ 24379.1 от 80-го года. Болты данного типа могут монтироваться в уже готовый фундамент. В таких случаях для их фиксации в предварительно просверленных отверстиях используется специальный клей или цементный раствор.

Прямые болты обеспечивают надежное закрепление только на твердом основании, исключающем деформационные нагрузки

Анкерные крепежные элементы для фундаментов — характеристики и где они применяются

Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.

Характеристики, типы и размеры

Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.

Производятся следующие виды фундаментных болтов:

1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.

2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.

3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.

4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.

5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.

6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Это интересно: Легирование стали — элементы, классификация, применение, марки

СтройкаДиалог

Надёжность опирания перекрытий на несущие стены обеспечивает безопасную надёжную и долговременную возможность эксплуатации всего здания. От грамотного исполнения зависит конструктивная устойчивость инженерных сооружений. Поэтому опирание плит перекрытия на стены регламентируется СНиП.

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

• назначения и типа зданий — жилые, административные, производственные;
• материала и толщины несущих стен;
• величины перекрываемого пролёта;
• размеров железобетонных конструкций и их собственного веса;
• вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
• величины точечных и распределённых нагрузок;
• сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива.

В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания.

При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен.

Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов.

Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

• торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
• раствор, на который укладываются плиты, той же марки, что и кладочный;
• пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется.

Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Цанговый болт используют при креплении лестничных маршей

Назначение и виды фундаментных анкерных болтов

Принцип функционирования фундаментных болтов заключается в том, что болты по своему строению напоминают своеобразный якорь. Зацепление располагается глубоко в строительном материале, что способствует улучшению качества фиксации.

Подобные метизы являются крепежами анкерного образца. Различные типы фундаментных анкерных болтов практически не отличаются от обычных анкеров.

Строение:

• Ось с насечкой. Монтируется в стену здания.
• Якорь. Данная часть метиза монолитно фиксируется в бетонном основании.
• Верхняя часть анкерного болта. Может быть представлена разнообразными вариантами исполнения.

Внешний вид последнего компонента сильно зависит от предназначения анкеров, поскольку они могут выполнять различные функции.

По принципу фиксации и глубине заделки метизы полностью соответствуют названию якорь. Обуславливается это тем, что на крепежные элементы действует три основные силы:

1. Трение. Изделие передает всю нагрузку от несущей конструкции монолитной основе. Происходит это благодаря силе трения, которая возникает в результате распирания. Данный фактор является ключевым показателем необходимости использования расширяющейся части болта.
2. Упор. Производство фундаментных болтов подразумевает использование качественных материалов, которые будут способны противодействовать постоянной нагрузке. Поэтому нагрузка, которая воспринимается болтами, компенсируется материалом заготовки.
3. Склеивание. Данная сила компенсируется напряжением в месте соединения основы с анкерным болтом. Особенностью такой нагрузки является то, что она характерна для химических соединений. При расчете фундаментных болтов следует учитывать, что химические анкера не выполняют функцию упора.

Особенности конструкции и данные о размерах анкерных крепежей указаны в ГОСТ 24379.1-80, а также ГОСТ 24379.0-80.

Фундаментные фиксаторы характеризуются высокой надежностью и имеют узкую специализацию. В области применения анкера являются абсолютными лидерами на рынке, поскольку не имеют аналогов.

Основные преимущества анкеров

К достоинствам крепежей можно отнести следующие характеристики:

• Универсальная несущая способность.
• Различные способы изготовления фундаментных болтов предполагают использование их со всевозможными типами конструкций. Такое решение позволяет применять фиксаторы для разных видов оборудования.
• В зависимости от предназначения и характерных особенностей основания изготовители предлагают широкий ассортимент размеров. Приспособления могут быть длиной 15 – 500 см.
• Два метода установки дают возможность монтировать изделия непосредственно во время строительства, а также на поздних стадиях работ.
• Использование качественных материалов не делает метизы слишком дорогими по сравнению с другими строительными изделиями, которые применяют после проектирования зданий.

Недостатки

Фундаментные болты с гайками

Из минусов можно выделить всего два

• Метизы слишком узкоспециализированы. Область применения – монтаж в бетонный фундамент.
• Задействование фиксаторов требует соответствующих знаний и навыков, поскольку для установки необходимо проводить точный расчет количества метизов и прочих материалов. Учитываются также особенности определенной конструкции, способ установки и прочие факторы.

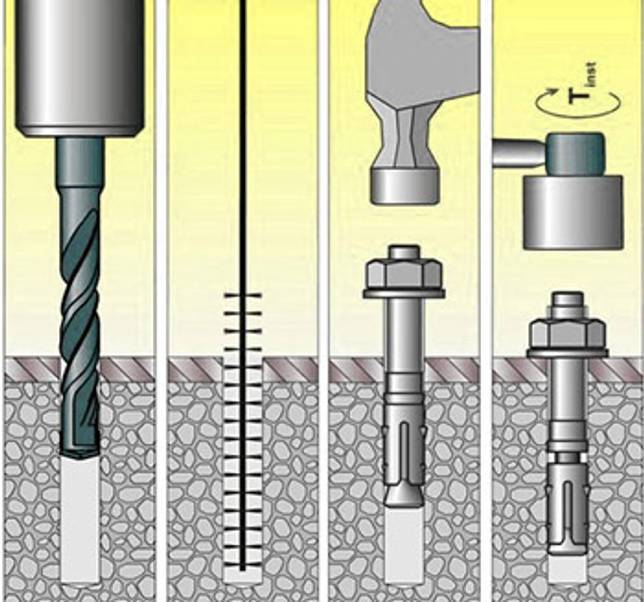

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

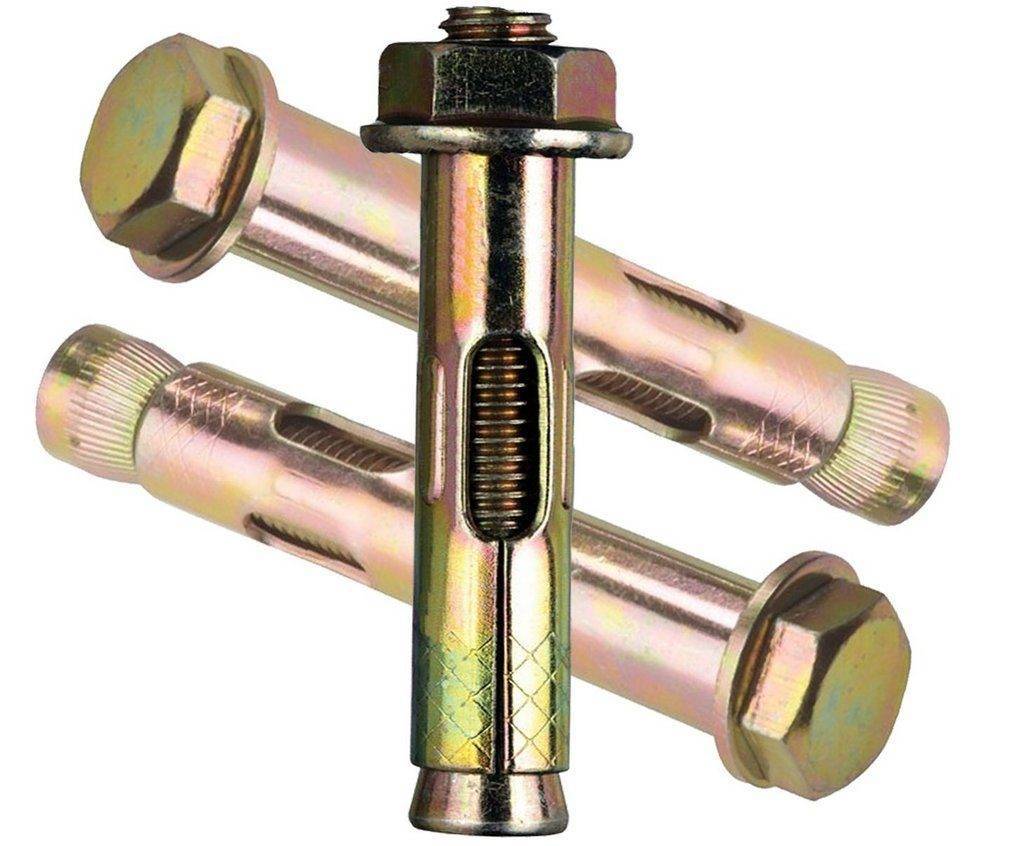

Что такое анкерный болт и какую конструкцию он имеет

Анкерный болт — это надежное метизное изделие , для обеспечения качественной фиксации тяжеловесных конструкций: дверных коробов, модулей подвесного потолка, и, т. д. Конструкция анкерного болта включает в себя несколько основных элементов: гильзу, конусообразный болт или конусообразную гайку.

Когда гильза установлена в отверстие, болт притягивает конусообразную гайку (или наоборот), которая в свою очередь, разжимает гильзу, за счет чего и обеспечивается надежная фиксация анкера в стене. Анкерные болты выдерживают различные нагрузки, от 100 кг и более.

Однако иногда случается так, что по вине ошибок (неправильно выполнена разметка), или других ситуаций, нужно быстро вытащить анкерный болт из стены. Порой сделать это непросто, ведь гильза буквально впивается в стену, и очень плохо восстанавливает свою изначальную форму.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта

Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Анкерные крепежные элементы для фундаментов — характеристики и где они применяются

Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.

Характеристики, типы и размеры

Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.

Производятся следующие виды фундаментных болтов:

1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.

2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.

3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.

4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.

5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.

6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.

Область применения болтов зависит от их типа и размеров. Длина может быть любой, и крепежную деталь можно сделать на заказ под конкретное сооружение.

Фундаментные анкерные болты: ГОСТ, виды, монтаж

Несмотря на то, что фундаменты любого типа являются надежными и прочными элементами строительных конструкций, соединять их со стенами возводимых зданий желательно при помощи специальных крепежей, в качестве которых можно использовать болты фундаментные.

Внедрение фундаментных болтов в монолитную плиту для последующего закрепления несущей колонны

Такие изделия позволяют повысить устойчивость строительной конструкции и отличаются не только своими размерами, но также повышенной прочностью и особой системой фиксации, работающей по принципу якоря, внедренного в структуру строительного материала и находящегося с ним в надежном зацеплении. Чтобы крепления подобного типа эффективно справлялись со своей задачей, необходимо грамотно подбирать их и строго следовать правилам выполнения их монтажа.

Дюбель фасадный для крепления кронштейнов

От обычного он отличается конфигурацией. Для монтажа элементов вентилируемого фасада используются разные виды дюбелей.

При этом отличаются они не только характеристиками, функциональными особенностями, материалом изготовления, свойствами и назначением, но и производителями.

Некоторые из них реализуют на рынке изделия плохого качества, у некоторых одна партия плохая, другая хорошая.

Как быть в такой ситуации? Специально с целью определения качественных анкеров строителями проводятся испытания анкера на разрыв. Таким образом, осуществляется подбор анкеров.

Испытания производятся следующим образом. Осуществляется установка пятнадцати контрольных точек. Бурятся отверстия в стене, которые прочищаются от пыли и частиц стены.

Очистка производится с использованием щетки либо строительного насоса.

Далее устанавливается сам анкер, но при этом без кронштейна, для закрепления которого планируется его использовать. При помощи молотка он забивается в образовавшееся отверстие.

Далее осуществляется его натяжение до требуемого уровня. После этого к его концу присоединяется дозиметрический ключ и осуществляется замер его способности выдержать определенное усилие на отрыв.

Виды и свойства анкерного дюбеля

Толщина колеблется от 10 до 16 мм. При этом чаще всего используются для этих работ анкера, размером от 12 14 мм.

Дюбель должен быть не хрупким и не очень мягким. Он не должен легко гнутся, и при этом не ломаться. Учитывая условия эксплуатации, дюбеля должны быть выполнены из нержавеющего материала или иметь соответствующее покрытие.

Минимальный диаметр анкерного дюбеля должен составлять 8 мм. Оптимальным вариантом считается, если он равен 10 или 12 мм. Расчет прост – чем больше нагрузка, тем толще сам шуруп.

Анкерный фасадный дюбель имеет ряд достоинств:

• благодаря наличию направляющего конуса дюбель может двигаться вокруг оси;
• лепестки в процессе его установки не дают возможности ему вращаться;
• система фиксационных ребер, расположенных в шахматном порядке обеспечивает надежное обездвиживание дюбеля;
• благодаря выполненному в виде буквы Z разрезу шуруп точно входит в дюбель, чем обеспечивается равномерность распределения давления по всей поверхности гвоздя.

При выборе анкерного дюбеля необходимо учитывать:

• материал стены;
• тип утеплителя и его толщину;
• климатическую зону;
• высоту постройки.

Химический анкер

Он представляет собой анкерный болт подходящих размеров, обладающий антикоррозийными свойствами и устойчивый к содержащимся в клеевом растворе химическим компонентам, вступающий с ними в прочную адгезию.

Его монтаж производится следующим образом – в стене проделывается отверстие, которое заливается специальным двухкомпонентным клеем, после чего в него вставляется стальная шпилька (непосредственно сам анкер).

После того, как смесь застынет и отвердеет можно продолжать прочие работы по созданию вентилируемого фасада.

Химический анкер обеспечивает более прочное сцепление крепежа со стеной, локально укрепляет саму стену. Он обладает повышенной устойчивостью к вырыванию.

Распорный анкер для кронштейнов

Он представляет собой болт в комплекте со специальной изготовленной из нержавеющей стали гильзой.

Для установки распорного анкера нужно просверлить в стене отверстие соответствующе по толщине его гильзе. После этого, в него помещается крепеж.

Укрепление в стене производится путем ввинчивания. При этом создаваемое болтом статическое давление приводит к деформации в разные стороны распорной части гильзы этого крепежного элемента. Расширяясь, анкер, прочно застревает в стене.

Установить его также легко, как и снять. Поле того, как болт вывинчивается, ослабляется давление на распорную часть, которая возвращается в исходное положение.

Зачастую распорный анкер используют для установки кронштейнов вентилируемого фасада в стену, выполненную из пенобетонов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

• анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
• с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
• составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

Монтаж болтов в фундамент

• съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
• прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
• конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.
