Твердость по Шору

Сравнительная таблица твердости. Перевод твердости по БРИНЕЛЛЮ, РОКВЕЛЛУ, ВИККЕРСУ и ШОРУ.

Благодаря данной таблице Вы с легкостью сможете перевести значения из величин например hb в другие, к примеру hrc. Твердостью называют свойство материала сопротивляться проникновению в него другого тела.

d10, мм	По БРИНЕЛЛЮ HB	По РОКВЕЛЛУ HRC	По ВИККЕРСУ HV	По ШОРУ HSD
2,3	712	66,4	1016	98,3
2,4	653	62,9	866	92,9
2,5	601	59,3	750	86,5
2,6	555	55,8	658	80,0
2,7	514	52,5	586	73,7
2,8	477	49,4	528	68,1
2,9	444	46,5	481	63,2
3,0	415	43,8	441	58,9
3,1	388	41,4	408	55,1
3,2	363	39,1	378	51,7
3,3	341	36,9	352	48,6
3,4	321	34,7	328	45,8
3,5	302	32,5	307	43,2
3,6	285	30,3	288	40,7
3,7	269	28,1	271	38,4
3,8	255	26,0	256	36,2
3,9	241	24,0	242	34,2
4,0	229	22,0	229	32,5
4,1	217	20,1	217	30,9
4,2	206	17,9	206	29,4
4,3	197	—	196	28,1
4,4	187	—	186	26,9
4,5	179	—	177	25,7
4,6	170	—	169	24,5
4,7	163	—	162	23,2
4,8	156	—	155	22,0
4,9	149	—	149	21,0
5,0	143	—	143	20,6

Способы определения твердости:

Способ БРИНЕЛЛЯ — испытание твердости с помощью стального шарика, методом вдавливания в испытываемую поверхность. Стальные шарики бывают диаметрами 2,5; 5 или 10 мм. Числом твердости по Бринеллю (HB) называют отношение нагрузки к площади поверхности отпечатка.

Способ Роквелла — испытание твердости с помощью алмазного конуса с углом 120* или стального закаленного шарика, методом вдавливания в испытываемую поверхность.

Способ Виккерса — испытание твердости с помощью алмазного наконечника в форме правильной четырехгранной пирамиды с углом между гранями 136*, методом вдавливания в испытываемую поверхность.Число твердости по Виккерсу это отношение нагрузки к площади поверхности отпечатка.

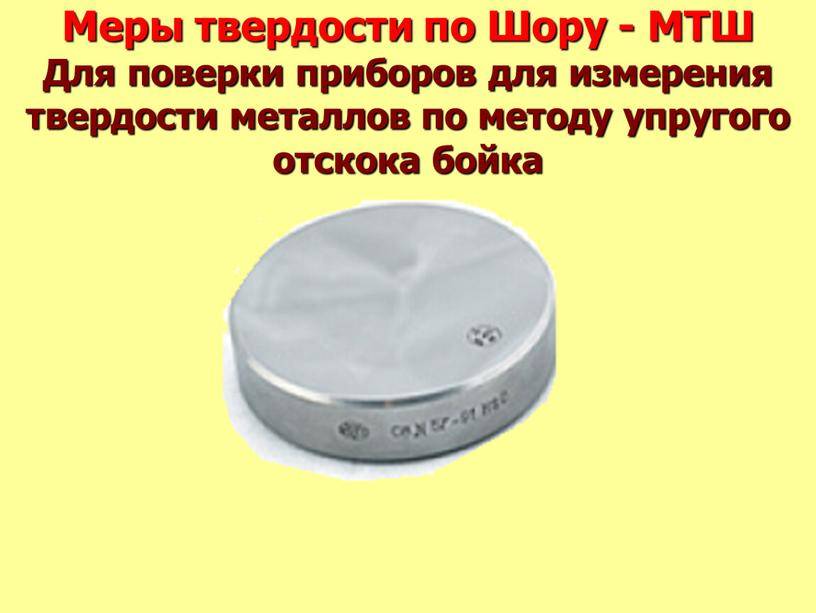

Способ Шора — определение твердости по высоте отскакивания бойка падающего на поверхность испытываемого тела с определенной высоты.

Роквелл	Бринелль	Виккерс	Шор	На разрыв
HRA	HRC	HB (3000H)	Диаметр отпечатка, мм	HV	HSD	Н/мм²
89	72	782	2.20	1220
86.5	70	1076	101
86	69	744	2.25	1004	99
85.5	68	942	97
85	67	713	2.30	894	95
84.5	66	854	92
84	65	683	2.35	820	91
83.5	64	789	88
83	63	652	2.40	763	87
82.5	62	739	85
81.5	61	627	2.45	715	83
81	60	695	81	2206
80.5	59	600	2.50	675	80	2137
80	58	2.55	655	78	2069
79.5	57	578	636	76	2000
79	56	2.60	617	75	1944
78.5	55	555	598	74	1889
78	54	2.65	580	72	1834
77.5	53	532	562	71	1772
77	52	512	2.70	545	69	1689
76.5	51	495	2.75	528	68	1648
76	50	513	67	1607
75.5	49	477	2.80	498	66	1565
74.5	48	460	2.85	485	64	1524
74	47	448	2.89	471	63	1496
73.5	46	437	2.92	458	62	1462
73	45	426	2.96	446	60	1420
72.5	44	415	3.00	435	58	1379
71.5	42	393	3.08	413	56	1317
70.5	40	372	3.16	393	54	1255
38	352	3.25	373	51	1193
36	332	3.34	353	49	1138
34	313	3.44	334	47	1076
32	297	3.53	317	44	1014
30	283	3.61	301	42	965
28	270	3.69	285	41	917
26	260	3.76	271	39	869
24	250	3.83	257	37	834
22	240	3.91	246	35	793
20	230	3.99	236	34	75

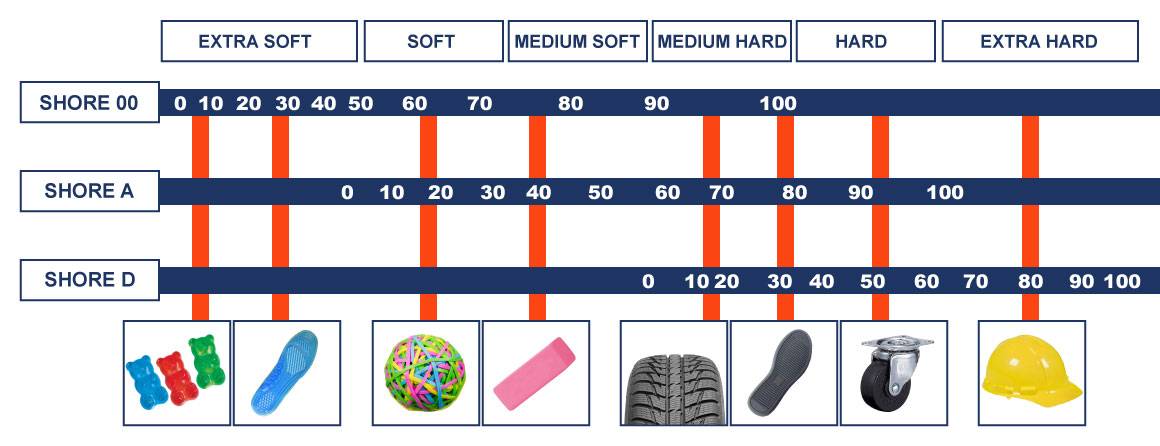

Твердость каких материалов измеряется c помощью шкалы Шора

Показатели твердости по этому методу являются государственными стандартами для таких материалов, как резина, каучук, эбонит, силикон, пластик, полиуретан. Впервые подобные нормы были утверждены для резины. Стандарт появился еще в 1975 году, после чего неоднократно корректировался.

Измерять методом Шора можно и твердость металлических изделий. Но технология при этом немного другая. При измерении твердости заведомо жестких материалов отслеживают не глубину погружения индентора, а высоту отскока носика. Для показателей, получаемых методом отскока, также есть отдельная шкала. Но в промышленности чаще применяются другие более точные способы определения.

Несмотря на это, места и ситуации, где используется метод Шора, очень разнообразны и порой неожиданны

Так, на показатели твердости обращают внимание медики, когда подбирают специальные резиновые бинты для фиксации шин. Последние необходимы при оказании помощи после травмы костей. Слишком мягкие бинты не могут достаточно качественно фиксировать шину, а слишком жесткие могут пережать сосуды и нарушить кровоток

Слишком мягкие бинты не могут достаточно качественно фиксировать шину, а слишком жесткие могут пережать сосуды и нарушить кровоток.

Таким образом, метод, изобретенный американским промышленником еще в прошлом веке, до сих пор актуален во многих областях благодаря объективности и доступности применения.

Есть бесчисленное множество характеристик резинотехнических изделий, которые могут увеличить время и сложность процесса уплотнения. Погрешности, остаточная деформация при сжатии и факторы окружающей среды лишь некоторые из этих компонентов. Также в этом списке есть твердость материала.

Дюрометр (твердомер), как правило, используется для определения твердости полимеров, эластомеров и каучуков. Твердость может быть трудным свойством для измерения, т.к. зависит от геометрии и требует тщательных испытаний.

Проведение испытания[править | править код]

При испытании материалов, твёрдость которых не зависит от относительной влажности, дюрометр и образцы для испытания кондиционируют не менее 1 ч в условиях одной из стандартных атмосфер по ГОСТ 12423-2013 «Пластмассы. Условия кондиционирования и испытания образцов (проб)» (ISO 291), защитив их от воздействия прямых солнечных лучей. При испытании материалов, твёрдость которых зависит от относительной влажности, образцы для испытаний следует кондиционировать по тем же стандартам или согласно соответствующей нормативно-технической документации на испытуемый материал.

При этих же условиях проводят испытание.

Испытуемый образец должен иметь толщину не менее 6 мм. Для достижения необходимой толщины образец для испытаний может состоять из нескольких тонких слоёв, но результаты испытаний, полученные с такими образцами, могут не согласовываться с результатами испытаний цельных образцов, так как поверхности таких слоёв иногда не полностью соприкасаются друг с другом.

Размеры образцов должны позволять проводить испытание на расстоянии не менее 12 мм от любого края, если только заранее не будет известно, что при испытаниях на меньшем расстоянии от края достигаются идентичные результаты. Поверхность образца в месте контакта с опорной поверхностью на площади радиусом не менее 6 мм от кончика индентора должна быть очень ровной. На кривых, неровных или шероховатых поверхностях нельзя получить удовлетворительные результаты измерения твёрдости с помощью дюрометра.

Испытуемый образец помещают на твёрдую ровную горизонтальную поверхность. Дюрометр устанавливают в вертикальном положении так, чтобы кончик индентора находился на расстоянии не менее 12 мм от любого края образца. Как можно быстрее без толчка к образцу прижимают опорную поверхность дюрометра, держа её параллельно поверхности испытуемого образца. К опорной поверхности с помощью специального приспособления или груза прилагают давление, достаточное для обеспечения надёжного контакта с образцом.

Допускается пригружение твердомера вручную.

Снимают показания индикаторного устройства спустя 15+1 с. Если необходимо произвести мгновенное измерение, то показание снимают в течение 1 с после прижатия опорной поверхности к образцу. В этом случае записывают максимальное значение, которое покажет индикатор дюрометра.

Лучшая воспроизводимость может быть достигнута путём использования подставки (штатива) для дюрометра или груза, центрируемого по оси индентора, или того и другого вместе для прижатия опорной поверхности к образцу. Для дюрометра типа А рекомендуется масса груза 1 кг, а для дюрометра типа D — 5 кг. Интервал времени, после которого снимают показания, может устанавливаться на отдельные материалы собственной нормативно-технической документацией.

Проводят пять измерений твёрдости в разных местах поверхности образца, но на расстоянии не менее 6 мм от точки предыдущего измерения, и определяют среднее значение. Рекомендуется при получении с помощью дюрометра типа A значений выше 90 испытания проводить с дюрометром типа D, а при получении с помощью дюрометра типа D значений меньше 20 испытания проводить с помощью дюрометра типа A.

Оформляют протокол испытаний, в который включают:

• ссылку на стандарт;
• полную идентификацию испытуемого материала;
• описание образца для испытания, включая толщину, а в случае применения составного образца и число слоёв;
• температуру испытания и относительную влажность, если твёрдость испытуемого материала зависит от влажности;
• тип дюрометра (A, D и т. д.);
• если известно и если требуется, время, прошедшее с момента изготовления образца до момента измерения твёрдости;
• отдельные значения твёрдости и интервал времени, по истечении которого эти показания снимались;
• среднее значение твёрдости;
• отдельные подробности процедуры, не указанные в стандартах, на которые имеются ссылки, и любые другие указания, которые могут повлиять на результаты.

Показания можно записывать по следующей форме, твёрдость по Шору: А/15:45, где A — тип дюрометра, 15 — время в секундах от момента приведения опорной поверхности в тесный контакт с образцом до момента снятия показания, 45 — показания. Аналогичным образом твёрдость по Шору D/1:60 означает показание 60, полученное с помощью дюрометра типа D в течение 1 с или от максимального показания.

Влияние твердости на характеристики полиуретана

Важно знать, что какой-то прямой зависимости между твердостью по шору и фундаментальными свойствами полиуретана нет. Это объясняется тем, что метод вдавливания, по сути, является эмпирическим, и его результаты зависят от условий, в которых проводятся измерения

Однако за счет стандартизации шкал и общепринятого порядка проведения опыта метод позволяет получить определенную информацию о качествах материала.

Читать также: Как вытащить машину с помощью ручной лебедки

В частности для Адипола с увеличением твердости по шору увеличиваются и другие характерные показатели, такие как предел прочности, степень сопротивления разрыву и т.д.

Компания STAMO предлагает изделия из полиуретана марки Adipol, отличающиеся друг от друга как твердостью, так и иными свойствами, и предназначенные для решения различных задач.

Способность сопротивляться проникновению в поверхностные слои другого тела. Таково определение твердости .

Но, как это определение определить, в каких цифрах зафиксировать? Над этим бились сотни ученых. Около 10-ти из них создали универсальные шкалы твердости .

Они направлены на разные материалы, разнятся в нюансах измерений. Одна из таких шкал – твердость по Шору.

Кем он был, и как подошел к вопросу сопротивления одних материалов другим, расскажем далее.

Измерение твердости по Шору

Шора звали Альбертом. Он был американским промышленником, жил в 20-ом веке. Шкалу твердости разработал, дабы облегчить свой труд и сделать предприятие успешным.

Завод производил низкомодульные материалы. Их характеризует малая продольная упругость. Это приводит к высокой эластичности, даже при комнатных температурах.

Таковы полимеры, продукты вулканизации, каучуки, некоторые пластмассы. Для них-то и создан метод Шора.

Твердость материалов по Шору – эмпирический метод. Это значит, что он опытный, направлен на изучение фактов, наблюдение.

Показатель получается «оторванным». Нет его связи с фундаментальными характеристиками испытуемого образца.

Зато, его твердость влияет на эксплуатационные параметры. Так, твердость резины по Шору интересует, к примеру, автомобилистов.

Они ориентируются на шкалу , покупая покрышки. Стандарт их твердости – от 50-ти до 75-ти единиц Шора. Чем мягче резина, тем лучше ее сцепление с дорогой.

Однако, податливость материала приводит к его скорейшему изнашиванию, нагреву. Мягкая резина шумная и быстро теряет форму.

Число Шора позволяет подобрать идеальные покрышки для конкретных условий и потребностей.

Только вот, указывают показатель шкалы на своих покрышках всего около 30% производителей. Наличие заметки указывает на ответственный подход к делу и качество товара.

Проблемы в определении твердости по Шору нет. Было бы желание. Прибор для опытов прост, как и схема их проведения.

Единственный минус – приличный разброс значений результатов. Но, более удобного метода, пока, не придумано. Перейдем от теории к практике?

Измерение

Устройство для получения значения твердости было созданоавтором методики А.Шором. Оно получило названием «дюрометр». Этот прибор состоит из следующих элементов:

– опорная площадка, имеющая отверстие,

– индентор,

– упругая пружина для оказания воздействия к стержню,

– индикатор перемещения индентора.



Рис.1. Дюрометр

Для лучшей точности и более широкого спектра измерений используют несколько шкал твердости по Шору, обозначаемых заглавными латинскими буквами. Наиболее часто употребляемыми из них являются шкалы A и D. При этом по шкале A определяется твердость более мягких материалов, а по шкале D – относительно более твердых.

При определении твердости дюрометр устанавливают вертикальным образом на расстоянии не менее 12 мм от конца образца. Опорную панель с достаточной скоростью прижимают к плоскости образца. Усилие на индентор передается либо при помощи веса груза определенной массы, либо вручную.

В случае мгновенных измерений значение получают в течение одной секунды. Более точные измерения проводятся при выдержке порядка 15 секунд и в нескольких разных точках образца. Значение твердости берется как среднее между полученными в разных точках. Значение представляет собой число от 0 до 100 единиц по той или иной шкале.

Существует рекомендация, по которой в случае, если твердость по Шору по шкале A имеет значение более 90 единиц провести повторные исследования по шкале D. Это же правило работает и в обратную сторону: при результате, измеренном по шкале D равном величине менее 20 рекомендуется провести повторные измерения твердости материала по шкале A.

После проведения анализа твердости для формализации результатов оформляется протокол испытаний, включающий обычно:

1) наименование стандарта;

2) марку исследуемого материала;

3) информацию об исследуемом образце: его толщине и число слоев, если применимо;

4) температуру и относительную влажность в помещении для испытания;

5) тип используемой шкалы Шора, например A, D или другой;

6) количество времени с момента получения образца до измерения (если необходимо);

7) все полученные значения с временем, прошедшим между испытаниями;

8) средне арифметическое полученное значение;

9) прочие подробности испытания, влияющие на их результаты.

Полученные результаты фиксируются в виде:«твердость по Шору: D/15:50», где D — шкала измерений дюрометра, 15 — количество секунд по описанной выше процедуре измерений с момента касания индентором опорной поверхности доснятия результата, 50 — значение твердости. Аналогично значение А/1:40 значит уровень твердости 40, полученный на дюрометре со шкалой А в течение одной секунды. Существует таблица ориентировочных значений твердостей Шора для наиболее популярных материалов.

Важно, чтобы измерение проходило при нормальных условиях по влажности, температуре, наличию излучений, в том числе света и т.п. Кроме того имеются требования к форме образца, используемого для испытаний

Он должен быть не более 6 мм толщиной, а ширина такова, чтобы иметь минимум 12 мм от точки приложения индентора до ближайшего края. Его поверхность должна быть гладкой, т.к. любые шероховатости ведут к искажению результата.

Комбинированный твердомер Т-УД2

Комбинированный твердомер NOVOTEST Т-УД2 – это модель начального уровня в линейке твердомеров NOVOTEST и предназначен для измерения твердости конструкционных и углеродистых сталей, в т.ч. легированной и нержавеющей, а также других металлов и сплавов, отличающихся по своим свойствам от от конструкционных и углеродистых сталей – чугуна, алюминия, латуни, бронзы, меди и др. – с помощью пользовательских калибровок по известному образцу.

Твердомер Т-УД2 оснащается двумя видами преобразователей: динамическим (Либа) – для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов, и ультразвуковым (контрактно-импендансным) – для измерения твердости объектов небольшого размера, изделий с тонкой стенкой, сложной формы, поверхностных упрочненных слоев.

Обзор методов измерения твердости металлов и сплавов

Исторически с развитием технологий обработки металлов появлялись и совершенствовались способы контроля качества металлических изделий. Известно множество способов определения твердости металлов и сплавов:

• Вдавливание индентора под действием статической нагрузки (нагрузка прикладывается плавно) — по методу Бринелля, Роквелла, Супер-Роквелла, Виккерса, М.С.Дрозда, Герца, Лудвика, монотрон Шора;
• Динамическое вдавливание индентора (нагрузка прикладывается ударом) — по методу Мартеля, Польди, вертикальный копер Николаева, пружинный прибор Шоппера и Баумана, маятниковый копер Вальцеля, маятник Герберта, маятниковый склерометр Кузнецова;
• Измерение микротвердости статическим вдавливанием — по методу Липса, Егорова, Хрущева, Скворцова, Алехина, Терновского, Шоршорова, Берковича, Кнупа, Петерса, Эмерсона, микротвердомер Цейсса-Ганеманна;
• Метод упругого отскока бойка — склероскоп Шора;
• Измерение твердости царапанием — по Моосу, напильник Барба, прибор Мартенса, Хенкинса, микрохарактеризатор Бирбаума, склерометр О’Нейля, Григорович, Беркович).

Многие приемы сейчас используются редко или вовсе ушли в прошлое. На данный момент основные и самые распространенные методы контроля твердости металлов условно делят на две группы: прямые и косвенные.

Прямые методы измерения твердости основаны на способности материала сопротивляться внедрению другого, более твердого тела — индентора. Инденторы изготавливаются в форме конуса или пирамиды из алмаза, в форме шарика — из закаленной стали или карбида вольфрама.

Прямые методы реализуют cтационарные твердомеры по шкалам Бринелля (HB), Роквелла (HRA, HRB, HRC), Супер-Роквелла (HRN и HRT), Виккерса (HV).

Сущность испытаний заключается в том, что после внедрения индентора, при приложении заданной статической нагрузки, происходит пластическая деформация исследуемого материала. На поверхности образца остается отпечаток. Вычисление значения твердости строится на зависимости приложенного усилия и определенных геометрических параметров отпечатка. Для каждого прямого метода предусмотрена своя зависимость (см. таблицу ниже). Например, при замерах по Роквеллу фиксируется глубина отпечатка: чем она меньше, тем выше твердость объекта.

Плюсы: стационарные твердомеры применяются для контроля любых металлов и сплавов; выдают результат с минимальной погрешностью; не требуют дополнительной калибровки.

Минусы: работают на одном месте, как правило в специально оборудованной лаборатории; необходимо заранее готовить образцы, либо изделие должно иметь конкретные габариты; необходима квалификация оператора; невысокая скорость выполнения исследований.

Косвенные методы измерения твердости подразделяются на ультразвуковой и динамический — они не напрямую измеряют твердость, а только оценивают значение твердости металла в зависимости от других физических свойств.

Косвенные методы реализуют портативные твердомеры — ультразвуковые и динамические . Результаты можно получить по основным шкалам: Бринелля (HB), Роквелла С (HRC), Виккерса (HV).

Ультразвуковой метод (ультразвуковой контактный импеданс) основан на фиксации степени затухания резонансной частоты колебаний металлического стержня с алмазным наконечником (индентором) при внедрении его в поверхность металлического изделия.

При глубоком внедрении индентора в мягкий металл будет большая площадь контакта алмаза с материалом, значит будет выше степень затухания частоты колебаний.

Применим к изделиям практически любых габаритов по массе и размерам; оставляет незаметный отпечаток; подходит для измерения твердости поверхностно упрочненных слоев; удобен для образцов со сложной конфигурацией (шестерни, подшипники, метизы). Применение на изделиях с крупнозернистой структурой ограничено (чугуны, бронза).

Динамический метод (Либа) основан на определении отношения скорости бойка при отскоке от поверхности измеряемого образца к скорости бойка при соударении с поверхностью образца. В качестве бойка используется твердосплавный шарик (карбид вольфрама WC-Co) диаметрами 1,39 / 1,5 / 2,5 мм.

Понятие и общие сведения

Твердостью называется сопротивление материала внедрению в его поверхностные слои упругого инструмента, называемого индентором. Для получения численных значений специалисты создали систему шкал твердости. Всего употребляется порядка 10 стандартных шкал в зависимости от конкретной группы материалов.

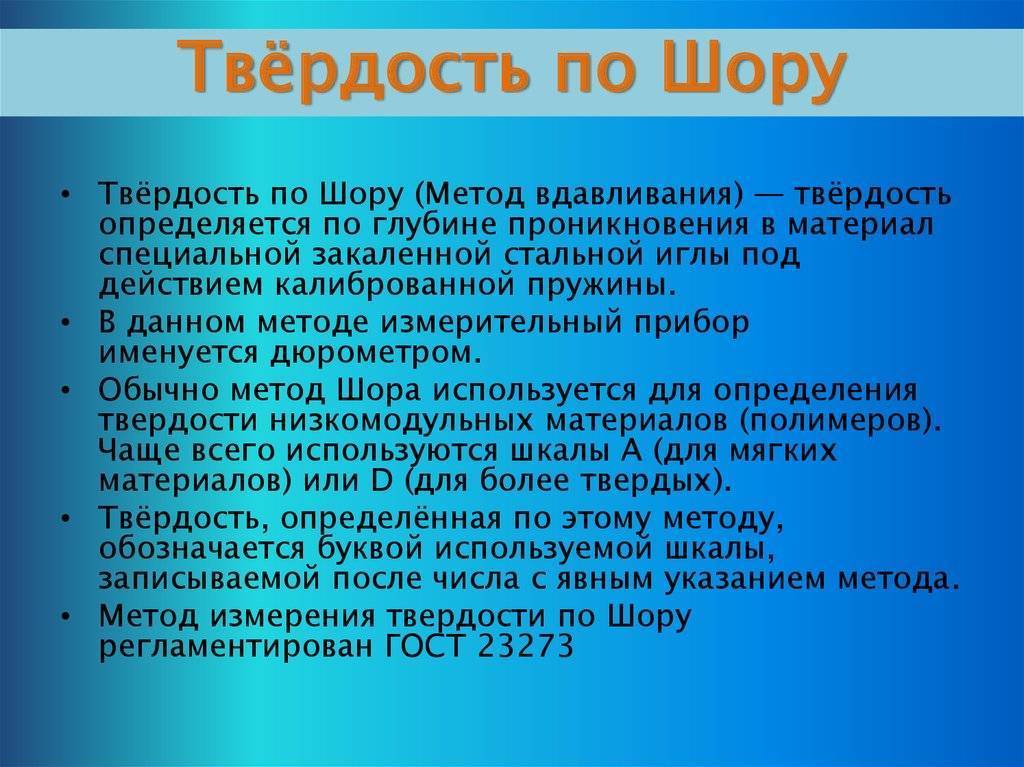

Шкала Шора является одной из самых применимых шкал определения твердостей материалов. Она получила название в честь инженера и предпринимателя Альберта Шора, разработавшего свою шкалу в районе 1920 года ввиду необходимости определять и систематизировать свойства производимой его предприятием продукции. Предприятие Шора в то время выпускало разнообразные эластичные материалы.

Метод определения твердости по Шору относится к эмпирическим. Полученные результаты нельзя точно перевести в значения, измеренные по другим методикам.Тем не менее, твердость материалов по Шору обладает важным практическим значением в разных областях науки и техники. Способ Шора чаще применяется для относительно мягких материалов, например каучуков, резин, полиуретанов и прочих эластомеров.

Метод Роквелла

Среди всех существующих методов определения твердости сталей и цветных металлов самым распространенным и наиболее точным является метод Роквелла.

Метод Роквелла — определение твердости металла

Проведение измерений и определение числа твердости по Роквеллу регламентируется соответствующими документами ГОСТа 9013-59

. Этот метод реализуется путем вдавливания в тестируемый материал инденторов – алмазного конуса или твердосплавного шарика. Алмазные инденторы используются для тестирования закаленных сталей и твердых сплавов, а твердосплавные шарики – для менее твердых и относительно мягких металлов. Измерения проводят на механических или электронных твердомерах.

Методом Роквелла предусматривается возможность применения целого ряда шкал твердости A, B, C, D, E, F, G, H (всего – 54), каждая из которых обеспечивает наибольшую точность только в своем, относительно узком диапазоне измерений.

Для измерения высоких значений твердости алмазным конусом чаще всего используются шкалы «А», «С». По ним тестируют образцы из закаленных инструментальных сталей и других твердых стальных сплавов. А сравнительно более мягкие материалы, такие как алюминий, медь, латунь, отожженные стали испытываются шариковыми инденторами по шкале «В».

Пример обозначения твердости по Роквеллу: 58 HRC или 42 HRB.

Впереди стоящие цифры обозначают число или условную единицу измерения. Две буквы после них – символ твердости по Роквеллу, третья буква – шкала, по которой проводились испытания.

(!)

Два одинаковых значения от разных шкал – это не одно и то же, например, 58 HRC ≠ 58 HRA. Сопоставлять числовые значения по Роквеллу можно только в том случае, если они относятся к одной шкале.

Диапазоны шкал Роквелла по ГОСТ 8.064-94:

A	70-93 HR
B	25-100 HR
C	20-67 HR

Слесарный инструмент

Инструменты для ручной обработки металлов (рубка, резка, опиливание, клеймение, пробивка, разметка) изготавливают из углеродистых и легированных инструментальных сталей. Их рабочие части подвергают закаливанию до определенной твердости, которая должна находиться в пределах:

Ножовочные полотна, напильники	58 – 64 HRC
Зубила, крейцмессели, бородки, кернеры, чертилки	54 – 60 HRC
Молотки (боек, носок)	50 – 57 HRC

Монтажный инструмент

Сюда относятся различные гаечные ключи, отвертки, шарнирно-губцевый инструмент. Норму твердости для их рабочих частей устанавливают действующие стандарты. Это очень важный показатель, от которого зависит, насколько инструмент износостоек и способен сопротивляться смятию. Достаточные значения для некоторых инструментов приведены ниже:

Гаечные ключи с размером зева до 36 мм	45,5 – 51,5 HRC
Гаечные ключи с размером зева от 36 мм	40,5 – 46,5 HRC
Отвертки крестовые, шлицевые	47 – 52 HRC
Плоскогубцы, пассатижи, утконосы	44 – 50 HRC
Кусачки, бокорезы, ножницы по металлу	56 – 61 HRC

Металлорежущий инструмент

В эту категорию входит расходная оснастка для обработки металла резанием, используемая на станках или с ручными инструментами. Для ее изготовления используются быстрорежущие стали или твердые сплавы, которые сохраняют твердость в холодном и перегретом состоянии.

Метчики, плашки	61 – 64 HRC
Зенкеры, зенковки, цековки	61 – 65 HRC
Сверла по металлу	63 – 69 HRC
Сверла с покрытием нитрид-титана	до 80 HRC
Фрезы из HSS	62 – 66 HRC

Примечание:

Некоторые производители фрез указывают в маркировке твердость не самой фрезы, а материала, который она может обрабатывать.

Крепежные изделия

Существует взаимосвязь между классом прочности крепежа и его твердостью. Для высокопрочных болтов, винтов, гаек эта взаимосвязь отражена в таблице:

	Болты и винты	Гайки	Шайбы
Классы прочности	8.8	10.9	12.9	8	10	12	Ст.	Зак.ст.
d<16 мм	d>16 мм	d<16 мм	d>16 мм
Твердость по Роквеллу, HRC	min	23	23	32	39	11	19	26	29.2	20.3	28.5
max	34	34	39	44	30	36	36	36	23.1	40.8

Если для болтов и гаек главной механической характеристикой является класс прочности, то для таких крепежных изделий как стопорные гайки, шайбы, установочные винты, твердость не менее важна.

Стандартами установлены следующие минимальные / максимальные значения по Роквеллу:

Стопорные кольца до Ø 38 мм	47 – 52 HRC
Стопорные кольца Ø 38 -200 мм	44 – 49 HRC
Стопорные кольца от Ø 200 мм	41 – 46 HRC
Стопорные зубчатые шайбы	43.5 – 47.5 HRB
Шайбы пружинные стальные (гровер)	41.5 – 51 HRC
Шайбы пружинные бронзовые (гровер)	90 HRB
Установочные винты класса прочности 14Н и 22Н	75 – 105 HRB
Установочные винты класса прочности 33Н и 45Н	33 – 53 HRC
