Токарный станок ТШ-3

Точильно-шлифовальный станок серия ТШ-3ДБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№	Наименование	Параметры
1.	Параметры заточного/шлифовального круга, мм: (наружный диаметр/ширина/посадочный диаметр)	400х40х127
2.	Двигатель, В/Гц/кВт	380/50/3,0
3.	Частота вращения шпинделя/частота вращения круга, об/мин	1000/1000
4.	Окружная скорость при максимальном диаметре шлифовального круга, м/c	20
5.	Расстояние между абразивными кругами по осям, мм	452
6.	Высота центров кругов от основания, мм	950
7.	Концевой выключатель (защита)	есть
8.	Количество устанавливаемых кругов, шт	2
9.	Тип исполнения	прямое вращение кругов от электродвигателя
10.	Габаритные размеры, мм
• длина	620
• ширина	560
• высота	1250
11.	Масса брутто/нетто, кг	145/155

Точильно-шлифовальный станок серии ТШ-3ДБ предназначен для быстрой и качественной заточки металлорежущего, колющего и станочного инструмента. Двухсторонний промышленный точильно-шлифовальный станок может использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п. Заточной станок так же не заменим при правке и подгонке оснастки, снятия зазубрин и шероховатостей у металлических заготовок (деталей) перед их дальнейшей сваркой или сборкой. При использовании специализированных кругов и паст – станок для заточки легко превращается в шлифовальный или полировальный инструмент. Используя этот функционал вы легко придадите блеск старому изделию из металла, или зачистите сварной шов на трубе.

Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке. Защитные кожуха имеют выходные вентиляционные патрубки для подключения пылеулавливающих агрегатов (ПУАМ), позволяющих фильтровать воздух от абразивной пыли в рабочей зоне оператора.

Обозначение «Д» в названии станка означает, что круги установлены непосредственно на валу двигателя.

Обозначение «Б» в названии станка означает, что на станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана.

Особенности и преимущества заточных станков серии ТШ-3ДБ:

• Эргономичная конструкция;
• Регулировка упоров в горизонтальном и вертикальном положении;
• Установлены съемные металлические емкости для воды, предназначенные для охлаждения обрабатываемых заготовок (в зависимости от модели);
• Все станки серии ТШ оборудованы светильниками с гибкой ножкой, питание которых происходит от электросети на 24В;
• Наличие концевого выключателя для блокировки двигателя при поднятии защитного экрана (в зависимости от модели);
• Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли;
• Защитный экран от искр;
• Пылезащищенная кнопка пуск/стоп.

Использование заточного станка не требует владения какими-либо специальными навыками, достаточно ознакомиться с инструкцией. Это долговечное устройство – при соблюдении правил эксплуатации срок его службы легко достигает 10-15 лет.

Комплект поставки точильных станков серии ТШ-3ДБ:

1. Станок точильно-шлифовальный ТШ-3ДБ;
2. Круг шлифовальный 400х40х127 – 2 шт;
3. Светильник с гибкой ножкой (напряжение 24В);
4. Разъем «Вилка-Розетка»;
5. Концевой выключатель;
6. Паспорт.

По технике безопасности станок оснащен металлическими защитными кожухами и светопрозрачными экранами, предохраняющими от искр, металлических частиц и от прямого контакта с абразивным диском, а так же специальными упорами, для фиксации детали или инструмента при его заточке или обработке.

Данная серия точильно-шлифовальных станков изготавливается в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.

Станки точильно-шлифовальные изготавливаются по ТУ 3813-006-22736285-2008 и соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.

Условия эксплуатации:

Климатическое исполнение по ГОСТ 15150-69	УХЛ4
Температура окружающей среды	от +5 до +40 ºС
Влажность воздуха при +25 ºС	75 %
Атмосферное давление	от 650 до 800 мм рт.ст.

Советы по применению

Перед началом эксплуатации агрегата следует проверить заземления станка и состояние защитных кожухов

Особое внимание необходимо обратить на исправность электрического кабеля и вилки. Перед началом обработки деталей, дайте станку поработать несколько минут в холостом режиме. При работе с аппаратом придерживайтесь следующих рекомендаций:

При работе с аппаратом придерживайтесь следующих рекомендаций:

1. Люфт между точильным кругом и обрабатываемой заготовкой должен быть в два раза меньше толщины предмета.
2. Агрегат следует установить на пол или специальный верстак с учетом веса станка. Устройство должно стоять надежно, не шататься, иначе это негативно скажется на точности обработки заготовок.
3. Обтачиваемые детали следует устанавливать выше горизонтальной линии, которая проходит через центр точильного круга. Подручники устанавливают с учетом этой необходимости.
4. Станок работает от сети трехфазного типа с напряжением 380 В.
5. Нельзя начинать работу с агрегатом, если у него проблемы с заземлением.
6. Станина и другие узлы устройства требуют регулярного ухода и очистки от производственных отходов.
7. К работе со станком следует преступать в защитных очках и в соответствующей одежде.
8. В помещение, где установлен станок, не должны находиться взрывоопасные материалы и легковоспламеняющиеся вещества.
9. Устройство с поврежденными или неработающими узлами нельзя эксплуатировать при любых обстоятельствах.
10. Начинать работу с заготовкой следует только после полной раскрутки основного вала. В противном случае оператор рискует нанести повреждения себе или станку.

Видео: обзор токарного станка ТШ-3.

https://youtube.com/watch?v=BLND6bIdGXU

Электрооборудование точильного станка ТШ-3

На станках установлены:

• электродвигатель М1, работающий в режиме трехфазного включения
• вводный автомат QF1
• пускатель электромагнитный КМ1
• кнопка пуск SB2
• кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

Описание работы в режиме трехфазного включения (рис. 5)

Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя.

Останов электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1.

Защита электрооборудования от перегрузки производится электротепловым реле FP1.

Сведения о расцветке проводов:

• черный цвет провода — силовые цепи
• красный цвет провода — цепи управления
• зелено-желтый цвет провода — цепи защиты

Меры предосторожности при работе с оборудованием

• Осознанное соблюдение мер безопасности во время работы, а также при транспортировке и установке в помещении.
• В электрической схеме обеспечить исправность прибора аварийного обесточивания.
• Рабочее помещение оборудовать в противопожарном отношении.
• В зоне доступности расположить принадлежности и препараты неотложной медицинской помощи.
• Рабочую одежду подгонять так, чтобы исключить случайный контакт с вращающимися механизмами.

Прототипом нового токарно-винторезного МеталМастер -1830, осталась модель ТШ-3 станка ещё до перестроечной, советской марки Универсал – 3. Выглядит эстетично, оборудован плавным управлением привода, оснащен электроникой. А, главное, станок совершил качественный переход из любительского в разряд профессионально продвинутой машины для металлообработки.

голоса

Рейтинг статьи

Конструктивные узлы станка и их характеристики

Используется классическая схема сборки. Управление функциональным резаком проводится механически образом или вручную. Приведение в работу и остановка осуществляются при помощи специальной кнопки.

Станина станка

Станина является необходимым соединительным элементом токарного станка. Благодаря ней все узлы надежно крепится друг к другу и совместно могут выполнять работу. При этом передняя часть станины является механизмом передвижения каретки, а задняя необходима для работы задней бабки. На лицевой стороне установлена рейка и ходовой винт. Сама же форма станины коробчатая, направляющих две. Станина держится в неизменном положении на двух тумбах, которые обеспечивают безопасность использования станка ТВ 3.

Передняя бабка

У передней бабки есть два основных свойства. Первое заключается в том, что она поддерживает и не дает выпасть из агрегата детали, которая в данный момент обрабатывается. Второе же предназначение — это придание элементу вращательного движения, благодаря чему возможна обработка. В ТВ 3 передняя бабка выполняет функции коробки передачи скоростей. Передача движения происходит по алгоритму:

• индивидуальный электроноситель;
• шпиндель;
• первый вал;
• закрепленная на первом валу шестерня;
• второй вал;
• несколько видов шестеренок на втором валу;
• третий вал;
• несколько шестеренок на третьем валу.

Последний блок шестерен сцепляется с блоками вторых и предает им движение. В результате блоки передаются на шпиндель основного станка, который и проводит обработку элемента. При этом происходит это при помощи шайбы, которая установлена на резьбе устройства.

Момент вращения передается несколько раз и достигает необходимого размера и мощности

При этом важное значение имеет позиционирование и установка шестерней на нескольких валах, так как они определяют  то, какая мощность подается. Передаточное отношение определяется, каково будет число оборотов

Передаточный механизм

Механизм необходим для поступления момента вращения от коробки скоростей к передачам. Скорость суппорта, шаг меняется в зависимости от установки позиции шестерней. Передаточный механизм включает в себя кронштейн с первым валиком из трех шестерней (72 зубьев), вторым из четырех (42 зубьев). Второй вал сцеплен со следующей шестерней (70 зубьев), а первый с коробкой скоростей. Есть формула, определяющая размер передаточного отношения: i = 24/72 * 42/70 = 1/5.

Количество передаточного отношения остается постоянным, так как в токарном станке ТВ 3 нет возможности устанавливать иные по своим техническим характеристикам и количеству зубьев шестерни. Работа механизма опасна, ученик защищен слоем железа, который устанавливается в виде кожуха.

Коробка подач

Коробка получает момент движения из передаточного механизма. При этом есть возможность становить подачу суппорта от 0,4 до 0,6, а резьбу с шагом от 0,6 до 1 мм.

В зависимости от передвижения шестерни меняется ход валика. Если рычаг помещается влево, то цепляется муфта — движение будет у ходового винта.

Коробка передач защищена от постороннего воздействия. В механизм можно заливать масло, когда в этом есть необходимость, через специальные отверстия. Коробка плотно крепится к станине.

Суппорт

Суппорт позволяет крепить и перемещать резец в зависимости от размеров, диаметра и формы обрабатываемого изделия. Суппорт на токарном станке ТВ 3 имеет четыре каретки, которые приводят соответствующие гайки и винты в работу. Суппорт является деталью, которая часто изнашивается из-за появления зазора между каретками. Если возникают проблемы, то регуляция производится специальными планками.

Фартук

Фартук предназначен для регуляции подачи. Посредством него регулируется, происходит работа при помощи ходового винта, валика, ручным способом или механизировано. Ручная и механическая подача осуществляется разными методиками. Первая при помощи маховика на втором валу, а вторая благодаря скользящей шпонке.

Задняя бабка

Эта деталь необходима для удержания в ровном положения другого конца обрабатываемого элемента. Установка производится в пиноль конусной формы. Для установки в правильном положении используются винты, гайка и зажимы, расположенные около механизма. Задняя бабка изменяет свое положение в зависимости от того, каким образом происходит обработка детали на токарном станке.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

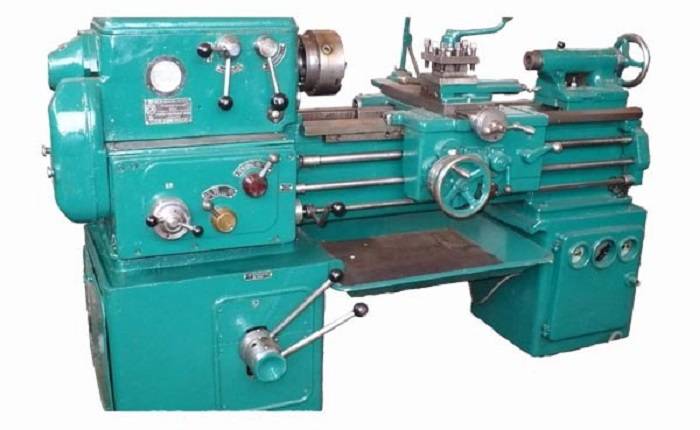

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Токарный станок Универсал-3

Конструкция третьей модели Универсала была получена путем модернизации первой. При этом в устройство базового изделия был внесен ряд существенных изменений. Шпиндельная бабка стала сниматься со станины не так легко, как раньше. Пара цилиндрических направляющих была заменена одной несколько большего диаметра. Изменилась также мощность двигателя и габаритно-массовые параметры изделия.

При этом станок получил возможность обработки деталей большего размера. Возросла также и скорость резания. Для удобства работы новая модель получила возможность изменять направление движения суппорта без остановки и смены направления вращения вала шпинделя.

Назначение и область применения

Станок Универсал 3 способен делать те же операции что и его предшественник. Он тоже может наряду с токарной обработкой после несложной переналадки сверлить, зенковать, фрезеровать и шлифовать плоские поверхности. Так же как все станки этой линейки он не годится для работы на производстве, потому что не рассчитан на длительную ежедневную эксплуатацию.

Подобное оборудование создается для периодического использования с небольшой нагрузкой. Это может быть реализация проектов домашнего творчества или служба вспомогательным оснащением небольшой мастерской.

Конструкция и общий вид станка

По внешнему виду и устройству станок за исключением некоторых моментов очень похож на своего предшественника. Расположение его основных узлов также не отличается оригинальностью. Наиболее заметным отличием, сразу бросающимся в глаза, является единственная продольная направляющая довольно большого диаметра. Если встать лицом к маховичку поперечного перемещения суппорта, то, аналогично предыдущим моделям слева будет шпиндельная, а справа упорная бабка.

Существенным отличием от второй модели является то, что для выполнения шлифования или фрезерования переднюю бабку не нужно переставлять на дополнительную направляющую. Так как эти операции делают, перемещая заготовку не в горизонтальной, а в вертикальной плоскости.

Габариты рабочего пространства токарного станка

При работе над конструкцией было решено увеличить его рабочее пространство. Поэтому размеры и масса настольной модели тоже получились несколько больше, чем у первых Универсалов. Длина его была увеличена на 10, ширина – 58, а высота – 53 мм. Зато ему стала доступна обработка заготовки Ø до 150 мм. Длина же болванки, обтачиваемой в центрах, увеличилась до 250 мм.

Описание

Данное токарно-шлифовальное устройство производилось на станкостроительном заводе в г. Орша. Сразу после начала производства было отмечено, что агрегат относительно недорогой и отвечает всем тогдашним стандартам. Позже, аппарат продемонстрировал еще и неплохие показатели надежности и долговечности в использовании. Даже в наши дни, ремонт агрегата и замена его ключевых узлов стоит относительно недорого.

Кроме того, станок отличается универсальностью в сравнении с другими устройствами такого класса. Его широко применяют в различных сферах производства и для выполнения различных работ, в число которых входят:

1. Полировка деталей (после замены круга).
2. Снятие фаски, шлифование и обработка деталей из металла.
3. Заточка и шлифование инструментов для сверления и точения.
4. Заточка любых слесарных инструментов.

Примечательно, что данное устройство нередко продается в комплекте со специальным пылесосом, который очищает рабочие поверхности от производственных отходов. Исходя из технических и функциональных особенностей станка, чаще всего его применяют на небольших предприятиях, но и в домашних мастерских его тоже можно встретить.

Стоит отметить, что для домашнего использования этот агрегат может оказаться слишком мощным или чересчур большим.

Технические характеристики

Агрегаты производится на различных станкостроительных предприятиях стран СНГ, но все они обладают схожими техническими и массогабаритными характеристиками. Токарный станок ТШ-3 имеет технические характеристики, которые записаны в инструкции на каждый образец.

Основными техническими характеристиками считаются:

• диаметр устанавливаемых шлифовальных кругов (допускается установка от 40 мм до 400 мм);
• разрешённый посадочный диаметр (он равен 127 мм);
• расстояние между шлифовальными кругами равно 590 мм;
• скорость вращения на поверхности круга с диаметром 400 мм не превышает 20 м/с;
• частота вращения шпинделя не превышает 1000 об/мин;
• мощность установленного электродвигателя составляет 3 кВт с числом оборотов 1500 об/мин;
• электропитании производится от двухфазной сети 220 Вольт 50 Герц.

Массогабаритные характеристики зависят от конструкции станка и его оснащении. Обычно они имеют следующие параметры:

• длина составляет 850 мм;
• ширина – 650 мм;
• высота – 1400 мм;
• полная масса станка с оснасткой равна 190-220 кг (в зависимости от конструкции).

Особый интерес представляют характеристики, определяющие допустимые показатели точности при проведении токарных операций по металлу:

• ошибка в окружности при обработке вала с диаметром 30 мм при длине 125 мм не превышает 20;
• ошибка так называемой конусности при обработке изделия с диаметром 30 мм при длине 125 м не превышает 30;
• допустимая остаточная неточность обработки поверхности при чистовом режиме составляет 1,25 мкм (Ra).

Дополнительные принадлежности к настольному токарному станку ТН-1

Дополнительные принадлежности, входящие в комплект поставки служат для того, чтобы осуществлять с помощью несложных переналадок другие исполнения станка, токарно-центровое, фрезерно-сверлильное, шлифовальное, фуговальное, заточное, для работы лобзиком, для работы дисковой пилой, расточное.

Резцедержки

В комплект поставки входят две резцедержки

• подвижная резцедержка
• неподвижная резцедержка

С помощью подвижной резцедержки, смонтированной на каретке можно обрабатывать конусные поверхности и нарезать резьбы.

В каретке расположены два винта, которые с помощью сухарей крепят каретку к ползуну суппорта.

В общем случае каретка может быть установлена в любом из пазов ползуна суппорта в соответствии с требованиями наладки.

Для обработки конусных поверхностей каретку следует установить на ползуне так, чтобы первоначально нулевой штрих шкалы каретки совпадал с риской на левом торце ползуна. Такая установка осуществляется с помощью одного винта 5 в основании каретки, который вворачивается в специально предусмотренное для этой цели резьбовое отверстие, расположенное на верхней плоскости ползуна между двумя Т-образными пазами. Цена деления шкалы каретки 1

ВНИМАНИЕ! После разворота каретки на требуемый угол необходимо, во избежание аварии, надежно зафиксировать ее крепежным винтом, как было описано выше. Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухарь, входящего в один из Т-образных пазов ползуна

Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухарь, входящего в один из Т-образных пазов ползуна

Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухарь, входящего в один из Т-образных пазов ползуна.

Задняя бабка

С помощью задней бабки можно производить обработку изделий в центрах.

При этом заднюю бабку устанавливают и фиксируют с учетом длины обрабатываемой детали. Один конец детали зажимают в каком либо приспособлении (трехкулачковый патрон, поводковый патрон) установленном на шпинделе, а второй конец детали поджимают центром (подвижным или НЕ подвижным) Поджим осуществляется перемещением пиноли 2 от маховика 5. После поджима пиноль зажимается сухарем 6.

Центр задней бабки может также служить для поджима других приспособлений входящих в комплект станка.

Цанговый зажим

Зажим состоит из втулки 1, цанги 3 и гайки 2.

Втулка с цангой вставляются в конусное отверстие шпинделя, а гайка наворачивается на шпиндель по резьбе. С помощью этой гайки в цанге, перемещающейся вдоль своей оси, зажимается заготовка или режущий инструмент, вставленные в ее внутреннее цилиндрическое отверстие.

Фрезерно-сверлильное устройство токарного станка ТН-1

Устройство представляет собой стойку 3, по направляющим которой перемещается стол 4. Перемещение осуществляется вращением маховичка 1 жестко связанного с ходовым винтом 2.

Заготовка крепится к столу прихватами 11 с помощью шпилек 10, гаек 9, винтов 8 и сухарей входящих в Т-образные пазы стола. Для того, чтобы наладить станок на фрезерные или сверлильные работы необходимо стойку закрепить на суппорте станка с помощью планок 6 и винтов 5, как это показано на рис. 16.

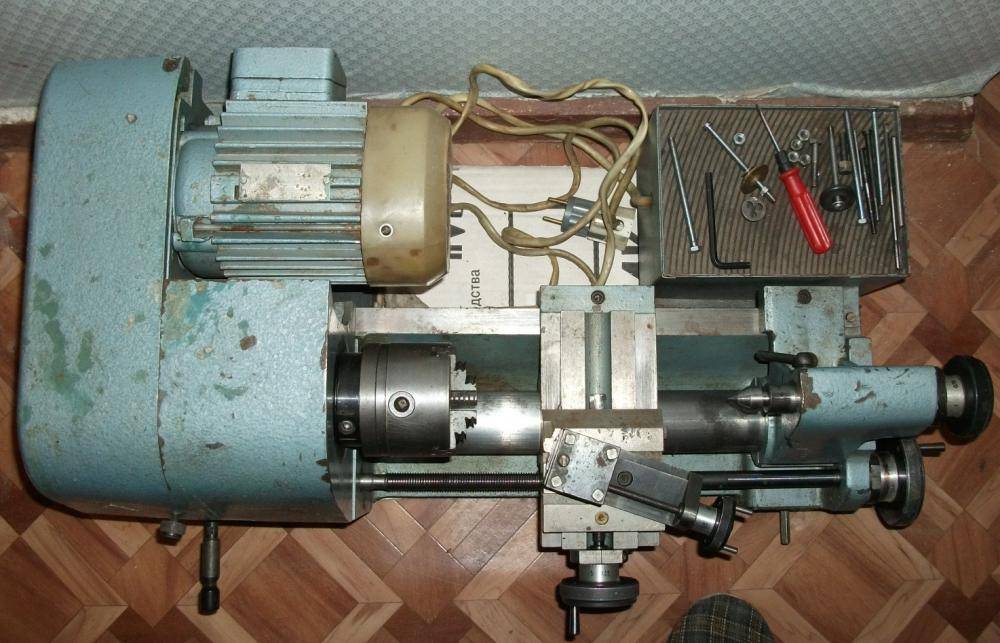

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO. За 40 лет продано свыше 600 тысяч станков.

Станок начал производиться серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

• : , , , , Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
• Мичуринский завод Прогресс: ,
• Орион СКТБ г. Нижний Новгород:
• Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза: ТД-180, ТН-150

Особенности устройства

Станок токарный настольный ТШ-3 применяется в масштабном производстве металлических деталей, а также в частной практике. С его помощью проводится полировка деталей, но для выполнения этих работ рекомендуется заменить круг.

Круг полировальный

Дополнительно токарный станок используется для заточки разнообразных слесарных инструментов. Благодаря уникальной конструкции агрегата затачиваются и шлифуются инструменты, с помощью которых проводится сверление и точение. Устройство позволяет снимать фаску, шлифовать и обрабатывать металлические детали.

Модель ТШ-3 часто имеет в комплекте специальный пылесос, благодаря которому очищаются поверхности в период проведения работ по обработке металлических изделий.

Токарный станок характеризуется классической конструкцией:

• Он имеет станину, на которой устанавливается электрический двигатель. С его помощью обеспечивается движение рабочего вала.
• На вал мастера одевают точильные головки, подобные детали характеризуются присутствием защитных приспособлений.
• На каждом из них имеется специальное отверстие, в которые устанавливаются обрабатываемые элементы.

Устройство токарного станка
