Труборасширитель для медных труб. Какой выбрать?

Инструменты для медных труб

Труборасширитель

Для прокладки трубопровода по всему дому необходимо смонтировать целую сеть трубопроводов, которую нужно разветвлять. С этой задачей как нельзя лучше, справится расширитель для медных труб, у которого на сегодня вполне доступная цена.

Значительно можно сэкономить при монтаже медных труб, если самостоятельным путем изготавливать муфты и фитинги для соединения труб между собой. Это можно осуществить с помощью специальных инструментов, которые называются отбортовщики и расширители.

В зависимости от объема выполняемых работ можно приобрести инструмент экономный с ручным приводом, либо более производительный – электрический.

Характеристика труборасширителя:

предназначается для облегчения соединения медных труб, без использования муфт;
конструкция этого механизма гарантирует расширение трубы на протяжении всего эксплуатационного периода трубопровода;
головка – одна из деталей расширителя, состоит из лепестков (6 штук), которые отвечают за высококачественный обжим;
ручки изготовлены из легкого, но прочного специального сплава.

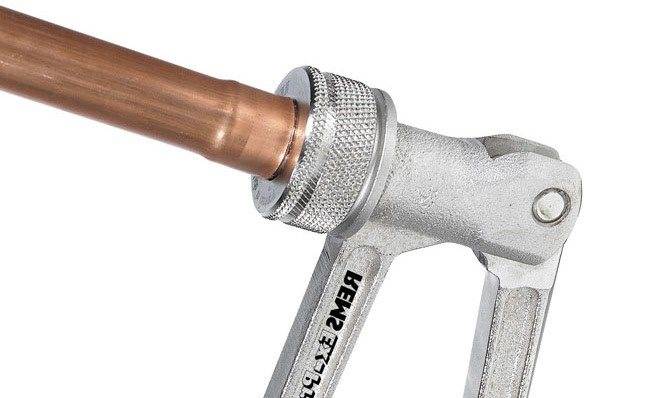

Труборасширитель для медной трубы, его положительные свойства

Пресс-клещи

Прессование пресс — клещами

Медь очень пластичный материал, позволяющий себя без труда «деформировать», тем самым создавать механическое трубное соединение. В результате кругового обжатия специальных фитингов, вставленных в трубу, и получается такое соединение. Их совместное деформирование формирует механическое высокопрочное соединение, которое не разрушается даже при разрыве трубы.

Прессование осуществляется специальными пресс клещами, имеющих три зоны. Специальный контур клещей обжимает гребень фитинга, при этом создается полная герметичность соединения. Остальные две зоны клещей деформируют сам пресс-фитинг для связи трубы с фитингом, оставляя характерные углубления на фитингах для медных труб.

Характеристика пресс-клещей:

при изготовлении клещей должны быть выдержаны стандарты качества не только для материала, но и для пресс-контура;
производителем должна быть предусмотрена надежная защита клещей от коррозии для применения их в условиях стройки;
изготавливаются пресс-клещи из специальной, закаленной стали, а потому выдерживают высокие нагрузки;
с помощью этого инструмента создаются герметичные соединения.

Пресс клещи для медных труб — надежное и прочное соединение

Пресс-фитинги

Медь достаточно плохо соединяется с другими металлами, поэтому фитинги должны применяться тоже медные. Пресс-фитинг внешне очень похож на фитинг для капиллярной пайки, а разница заложена во внутренней его конструкции.

Технология соединения труб пресс-фитингами заключается в простых манипуляциях: отрезать трубы, очистить их от грата, откалибровать, вставить в фитинг и прижать соединение пресс-клещами.

Фитинги для труб из меди

Подведем итоги:

С помощью рассмотренных нами инструментов можно резюмировать, что прокладка и монтаж трубопровода осуществляется качественней, легче и занимает намного меньше времени. В случае, если вы еще не пользовались данными инструментами, освоить их работу не составит никаких сложностей. Перед их применением рекомендуется ознакомиться с руководством по эксплуатации.

Особенности применения труборасширителей

Чаще всего используют труборасширитель для труб из меди. Однако он подходит не для любых медных труб – только для отожженных или мягких. Неотожженные трубы либо отжигаются перед расширением с помощью горелки, либо соединяются с применением фитингов. Если отжиг трубы не произвести, то при использовании экспандера стенка трубы с большой вероятностью порвется при расширении.

Чтобы получить как можно более правильную форму раструба, расширитель труб рекомендуется применять в два подхода. Вначале раструб расширяется наполовину от нужного диаметра. Затем головку внутри трубы следует повернуть – так, чтобы лепестки попадали на те участки, где ранее были промежутки между лепестками. И затем труба расширяется еще раз, уже до нужного диаметра. Благодаря такому способу можно не только добиться ровной формы раструба, но и избежать возможного разрыва стенки.

Чтобы уточнить цену и условия покупки труборасширителей, позвоните нам или заполните форму обратной связи на странице «Контакты».

Технология и этапы развальцовки

Трубопрокат из меди соединяется с помощью пайки или муфт. Используемый вариант влияет на особенности проведения развальцовки.

Перед пайкой торец трубы расширяется, пока в него не войдет другая деталь. Разница между внутренним диаметром трубки и размером сечения вставляемого элемента должна составлять 0,1-0,2 мм. Этот зазор заполняется припоем во время пайки. Поэтому образуется герметичное и прочное соединение.

Герметичность стыка также обеспечивает природная пластичность цветного металла. При затягивании муфты мягкая медь плотно обхватывает фитинг, что позволяет устранить все зазоры.

Процесс развальцовки для медных труб.

Процесс правильной и качественной развальцовки трубок из меди для кондиционеров, отопительных теплообменников и различных инженерных систем выполняется в следующей последовательности:

Трубопрокат обрезается строго перпендикулярно относительно своей оси.
Зачищается срез и внешняя поверхность рядом с торцом трубки.
При необходимости обязательно восстанавливается круглая форма сечения, если произошла деформация детали во время ее отрезания.
На трубу надевается обжимная гайка, если соединение будет выполнено с помощью фитинга.
Медный трубный элемент закрепляется в вальцовочном инструменте. Край детали длиною 5-6 мм должен оставаться свободным.
В отверстия трубки вставляется штамп требующегося размера. Он постепенно вкручивается в изделие, что приводит к размягчению и растягиванию металла. В результате край трубопроката принимает вид конуса.
Расширитель со штампом и держатель снимается с проката.

В конце операции проводится осмотр торца изделия на предмет наличия заусенцев. При их обнаружении они обязательно зачищаются. На развальцованном крае также не должны присутствовать трещины.

Завершение развальцовки трубок.

Кромки созданного раструба обязаны быть параллельны друг другу. При обнаружении таких дефектов необходимо расширенный торец обрезать и заново провести весь процесс.

Особенности устройства трубопроводов из меди

Медные трубопроводы в устройстве не вызывают особенных проблем. Но есть определенные нюансы, заключающиеся в отходе от стандартных методов присоединения, применения пайки и специальных инструментов. Необходимо учитывать и пластичность материала, которая позволяет выгибать мастеру трубу нужной конфигурации, не пользуясь оборудованием или инструментами.

Обычная сварка для стальных труб, не годится для медных, так как у меди температура плавления ниже, чем у стали. Для пайки применяют газовую горелку с низкой температурой или мощный паяльник.

Для того чтобы получить нужный диаметр при присоединении используют труборасширитель для медной трубы.

Развальцовка и вальцовка для медных труб

Оба понятия представляют собой технологические операции, выполняемые с помощью разного оборудования. Хотя большинство обывателей под этими двумя процессами подразумевают проведение одних и тех же действий.

Вальцовка выполняется на специальном станке, в конструкции которого присутствуют рабочие валки. С их помощью осуществляется деформация листового или трубного проката. Поэтому вальцовка — это процесс, позволяющий изготовить из круглых труб продукцию с другим сечением.

При развальцовке медных труб используется инструмент без валков. Он позволяет выполнить деформацию только торцов трубопроката. Поэтому развальцовка — это операция по изменению внутреннего и наружного диаметра исключительно концов медной трубки под воздействием механической нагрузки.

В результате процесса торцы трубопроката принимают форму конуса. Концы трубок также развальцовываются в виде грибка или двойной воронкой. Последняя операция проводится за 2 приема: сначала на торце создается так называемый грибок, а потом он заминается конусом.

Чаще всего развальцовка выполняется, когда нужно надежно соединить две детали небольшого диаметра. Расширение торца позволяет надеть трубу на такое же изделие, патрубок оборудования или фитинг.

Благодаря этому пайку не придется выполнять встык при использовании фасонных деталей, которые нужно вставлять в соединяемые элементы. Поэтому не произойдет уменьшение внутреннего размера узла. Это позволяет сохранить на прежнем уровне пропускную способность системы.

Как паяются трубы, применяя расширитель

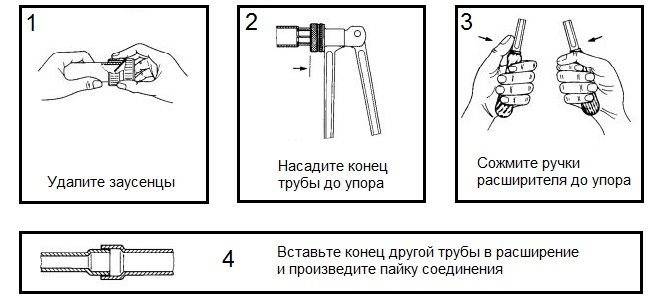

Процесс устройства соединений, применяя труборасширитель для медных труб:

Подготовка оборудования и отводка из меди.
Отводки обрезаются в требуемом месте и зачищаются заусенцы.
Подготовка инструмента.
Обработка отверстия до нужного диаметра.
При необходимости производится калибровка.
Другой необработанный отводок вставляется в подготовленное и обработанное отверстие.
Пайка стыков.
Полное охлаждение соединения.

Все действия занимают у мастера не больше получаса, но без остывания.

Не стоит принудительно охлаждать место пайки, так как повышенный риск возникновения микротрещин, что приводит к течи. Желательно место пайки не трогать сутки, но при экстренности проведения работ, нужно подождать не меньше двух часов.

Использование расширителя возможно при фитинговых и цанговых соединениях.

Применение при сварке на фитингах

Резаком для меди обрезается труба, требуемого размера;
гратоснимателем снимается фаска снаружи и внутри торца;
подготовленный край зачищается скотч-брайтом или мелкозернистой наждачной бумагой с наружной стороны фитинга;
такие действия выполняются и для внутренней поверхности фитингового соединения;
зачищенный отводок трубы и часть фитинга изнутри покрывается пастой или флюсом;
соединенные элементы зажимаются на тисках;
при помощи ацетиленовой горелки нагреваем соединение, плавно проводя в месте стыка припоем;
после нагревания меди, все излишки припоя убираются тряпкой.

Эти действия сравнимы с обыкновенной пайкой по меди с применением труборасширителя, но без фитингового соединения.

Цанговое соединение при помощи труборасширителя

Расширители активно применяются при цанговых фитингах. Цанги и фитинги должны быть медными или выполнены из сплава, но с обязательным содержанием меди.

Накидную гайку накидываем на трубу вместе с уплотнительным кольцом.

Поперечный срез развальцовывается и вводится фитинговый хвостовик с резиновыми кольцами, которые будут давать полную герметичность для получившегося соединения.

На заключительном этапе гайка просто затягивается.

Обжимные пресс-фитинги

Пресс-фитинги из меди или с высоким ее содержанием также являются соединительным элементом при устройстве трубопровода из меди. Для проведения работ потребуется специальный инструмент, при помощи которого будет выполняться обжим. Порядок проведения работ для устройства соединения очень похож на цанговое соединение, но есть небольшие изменения. В данном случае применяется не цанговый фитинг, который имеет уплотнительное кольцо и накидную гайку, а похожий элемент, имеющий мягкую гильзу, обхватывающая трубу по всему диаметру. Получается соединение, которое не разбирается и является очень прочным.

Схема работы:

Для обрезки трубы применяется секатор, а сам срез выполняется под прямым углом;
по поперечному сечению необходимо снять фаски, как снаружи, так и изнутри;
отверстие нужно развальцевать;
отводок надевается на фитинговый хвостовик с последующим упором;
обжимные клещи фиксируют соединение.

Соединение не разборное, не проверив предварительно все размеры, не начинайте работы. Исправить не получится, придется брать новый комплект.

Как работает труборасширитель

Принцип работы расширительного прибора основан на прямом воздействии на стенки трубы. Насадка вводится в отверстие трубы и выполняется расширение.

Также нужно обратить внимание на тип применения силы. Это пружины в ручных инструментах, а в гидравлических моделях нажимается ручка и подается жидкость, которая продавливает поршенек внутри прибора. Электропривод на расширителе – небольшой движок, который вырабатывает энергию для выполнения работы без усилий

Единственное, что нужно сделать пользователю – подобрать насадку и установить прибор в нужное положение и включить его. Это производительный инструмент, который может работать с трубами из меди разной толщины стенок. Электронный труборасширитель применяется только в промышленных целях. Стоит он дорого, поэтому для бытовых нужд нет смысла его покупать

Электропривод на расширителе – небольшой движок, который вырабатывает энергию для выполнения работы без усилий. Единственное, что нужно сделать пользователю – подобрать насадку и установить прибор в нужное положение и включить его. Это производительный инструмент, который может работать с трубами из меди разной толщины стенок. Электронный труборасширитель применяется только в промышленных целях. Стоит он дорого, поэтому для бытовых нужд нет смысла его покупать.

Классификация расширителей

По типу питания

Ручные расширители. Все операции оператор производит руками. Отличаются простой конструкцией и небольшой стоимостью. Для них не требуется источник питания.
Электрические модели. Они запитываются от сети. Такой труборасширитель купить будет дороже, но и функциональность его будет выше.
Аккумуляторные модели. Если труборасширитель будет использоваться в местах, где отсутствует электропитание, то такой инструмент подойдет лучше других. Его производительность намного выше, нежели у ручных моделей.

По материалу труб

Для пластиковых изделий.
Для медных труб.
Для медных и алюминиевых труб.
Универсальные модели, работающие с трубами из мягкой и нержавеющей стали, меди, алюминия. На такойтруборасширитель цена будет более высокой, но и возможности инструмента окажутся на высоте.

Устройство

Труборасширитель представляет собой компактный и недорогой ручной инструмент, который используется преимущественно для крепления и формования труб к листовому материалу в производственных системах теплообменников, например, котлов или конденсаторов.

Рассматриваемая оснастка включает в себя следующие элементы:

Ролик. Он прикладывает давление качения для облегчения пластической деформации внутренней части трубы. Ролик имеет конусообразную форму и спроектирован таким образом, что конечное сечение расширенных трубок всегда выглядит в виде сферы. Наконечник ролика имеет гладкую фаску R-образной формы. Это помогает снизить остаточные напряжения, возникающие после расширения трубки, а также предотвращает образование острых кромок внутри трубы.
Оправка. Используется для вращения ролика путём создания контактного трения между деталями. Оправка, как и ролик, имеет коническую форму. Ролик и оправка должны быть устойчивы к давлению и истиранию. Поэтому для их изготовления используется качественная инструментальная сталь типа Х12М или ШХ15. Сами инструменты проходят надлежащую термическую обработку, а также чистовую шлифовку.

Рамка. Она сохраняет положение роликов через равные промежутки времени и предотвращает их смещение при дорновании. Рамкой обеспечивается также необходимое значение угла подачи медной трубы в канавку, куда помещён ролик. В результате достигается такое взаиморасположение деталей труборасширителя, при котором оправка вращается по часовой стрелке. Это, в свою очередь, создаёт самоподвижный механизм с винтовой подачей, обеспечивающий необходимое расширение трубки.
Подшипниковый хомут. Он присоединяется к труборасширителю для медных труб, в результате чего уменьшается значение тянущего усилия деформирующей операции, а также предотвращаются возможные повреждения деталей. Кроме того, регулируя положение хомута (вперёд или назад), можно добиться требуемой длины трубы.

Наиболее востребованными моделями рассматриваемого инструмента считаются труборасширители VST-22, CT-100A и CT 200A, которые выпускаются торговыми марками Value и DSZH.

Это интересно: Сегментные листогибы — виды и конструкция

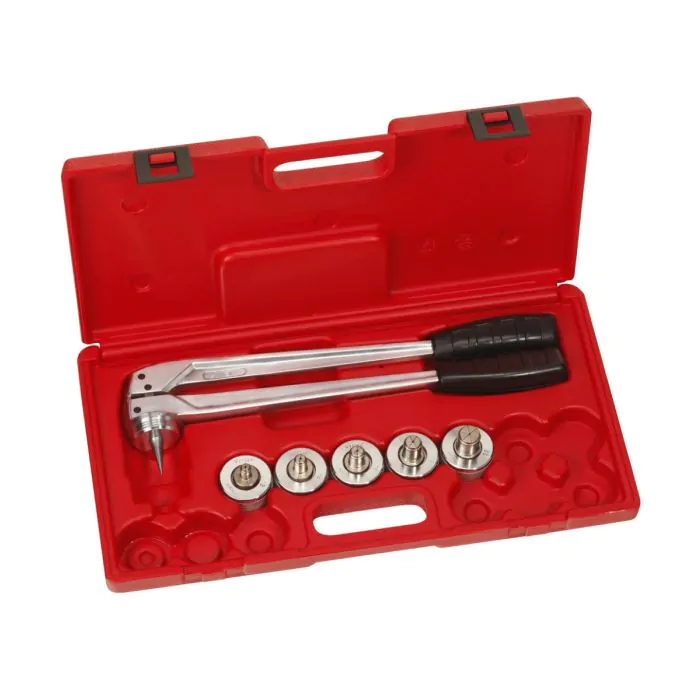

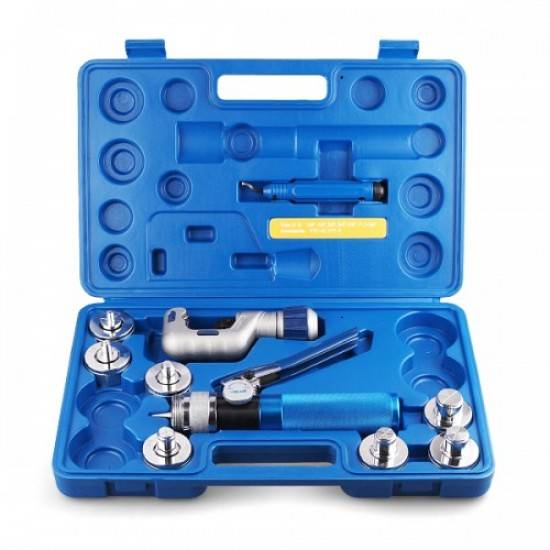

Обзор труборасширители (расширители) для труб

Обзор труборасширители для медной трубы включает модели с основными техническими характеристиками и фотографиями ведущих мировых производителей. Информация представлена сводной таблицей расширителей труб следующих брендов Ridgid, Rothenberger и др.

Модель / бренд	Наименование инструмента	Диаметр трубы, мм	Материал трубы
Ridgid A	Муфтирующие клещи	12,15,18,22	Сталь мягкая, медь отожженая, алюминий
Ridgid T	Экспандер	12,14,16,18,22	Сталь мягкая, медь отожженая, алюминий
Ridgid U	Труборасширитель	12,15,22,28	Сталь мягкая, медь отожженая, алюминий
Ridgid W	Расширитель ручной	12,14,16,18,22,28,32,40	Сталь мягкая, медь отожженая, алюминий
Ridgid X	Экспандер	3/8″, 1/2″, 5/8″, 3/4″, 7/8″, 1 1/8″ (дюйм)	Сталь мягкая, медь отожженая, алюминий
Rothenberger AO	Расширитель ручной	22-67	Медь, алюминий, сталь нержавеющая
Rothenberger A1	Рручной расширитель	35-108	Медь, алюминий
Rothenberger ROCAM Power Torque	Труборасширитель ручной	8-42	Медь
Rothenberger H 600	Трборасширитель гидравлический	8-110	Медь, алюминий, сталь
Rothenberger P 600	Труборасширитель с гидравлическим приводом	8-42	Медь, алюминий
Rothenberger РОМАКС ЭКСПАНДЕР КОМПАКТ	Труборасширитель электрический (сеть / аккумулятор)	67	Медь, алюминий, сталь

Производители расширитель труб

Крупнейшие производители ручных расширителей труб из США, Германии представлены в данном разделе каталога – Ridgid, Rothenberger. Большинство зарубежных компаний имеют в России свои представительства или организации представляющие их интересы. Для каждого производителя указан адрес, название компании, телефон, сайт, основная специализация и производимые инструменты. Перечень производителей расширителей для медных труб, вошедших в состав данного раздела:

Ridge Tool Company, USA Rothenberger Werkzeuge AG, Germany

Продажа труборасширителей, включая запчасти, производится заводами производителями и официальными дилерами в России. Продажа осуществляется с оборудованных складов. Выбрать и купить требуемые труборасширитель для медной трубы по приемлемой цене можно в нашем каталоге.

Расширитель экспандер для труб – видео

Все видео моделей расширителей экспандеров для медных труб доступны на видео канале Коммунальные машины – коммашПРО.ру.

Инструменты и приспособления

Для того чтобы развальцевать своими руками трубки, изготовленные из меди, используют специальные приспособления. Такие приспособления могут иметь как ручной, так и электрический привод. Применяются они для монтажа систем кондиционирования, водоснабжения и отопления. Инструменты, оснащенные электрическим приводом, часто совмещают в себе несколько функций: с их помощью можно не только развальцевать медную трубку, но и согнуть ее под требуемым углом.

Любое устройство, при помощи которого осуществляется развальцовка трубок, изготовленных из меди, работает по принципу пластической деформации, поэтому очень важно, чтобы оно справлялось с таким процессом максимально бережно, не нарушая однородность структуры материала, сохраняя равномерность толщины стенок изделий, а также гладкость их внутренней поверхности. Схема правильной развальцовки и примеры неправильно произведенной операции

Схема правильной развальцовки и примеры неправильно произведенной операции

Это болванка конусообразной формы, изготовленная из более твердого металлического сплава, чем медь. Достоинствами такого устройства являются невысокая цена и простота использования. Между тем его применение может сопровождаться разрывами стенок медного изделия, что дает невысокое качество развальцовки.

Этим простейшим приспособлением можно развальцевать одну трубку, но ни о каком качестве работ говорить не приходится

Основным рабочим органом данного приспособления является валик из твердого сплава, который, перекатываясь по краю медной трубки, придает последнему требуемую конфигурацию. Использование механического развальцовщика позволяет выполнять равномерную деформацию обрабатываемого участка трубки, формировать на ее конце стенки одинаковой толщины с высоким качеством их внутренней поверхности.

Ручной инструмент способен обеспечить высокое качество развальцовки и хорошую скорость работы

Такое приспособление с целым набором сменных насадок, обладая всеми преимуществами механического инструмента, позволяет выполнять развальцовку медных трубок с более высокой производительностью и с меньшими трудозатратами. Пожалуй, единственным недостатком электрического развальцовщика является его достаточно высокая цена.

Аккумулятора этого развальцовщика хватает примерно на 100 операций

Такое ручное устройство, работающее по принципу рычажного механизма, позволяет развальцевать конец трубки за одно движение. Обладая простотой конструкции, такое приспособление имеет и ряд существенных недостатков, наиболее значимым из которых является невозможность контролировать толщину стенок обрабатываемого изделия. Таким образом, использование эспандера, который чаще всего и выбирают те, кто выполняет развальцовку своими руками, не гарантирует получения качественного результата.

Особенности конструкции труборасширителей

В магазинах можно встретить как стандартные модели, которые преимущественно используются для домашних целей, так и сложные электронные варианты, способные справиться с работой в производственных масштабах.

Классический механический инструмент представляет собой конструкцию, состоящую из следующих элементов:

Основание;
Фиксирующие компоненты;
Рукоятка для удобной работы;
Насадки;
Элемент для передачи силы.

Чаще всего основания изготавливается из прочной стали, которая оснащена одной или несколькими трубками, при этом диаметр этого элемента разный. Для большего удобства присутствуют удобные рукоятки. Наверху инструмента имеется специальная головка, на нее надевается соответствующая насадка, которая будет выполнять расширение заготовки. Если человек использует стандартную классическую модель, то изменить насадку никак не получится.

При этом модификаций насадок несколько, можно приобрести как стандартные круглые металлические кольца, которые минимально изменяют диаметр, так и сложные лепестковые изделия. Последние чаще всего применяются профессионалами.

В механических труборасширителях весь момент усилия передают специальные пружины. Однако встречаются исполнения, которые обладают хорошим электрическим приводом или гидравликой, что упрощает проведение большого объёма работ.

Существующие виды вальцевания

В современном мире существует ряд особых операций, которые объединены под общим неспециализированным наименованием — вальцевание. Входящие в этот ряд процессы могут значительно отличаться друг от друга как способом выполнения, так и особенностями применяемого оборудования. Ниже будут рассмотрены самые часто используемые, а именно – радиальная деформация и трубный изгиб.

Деформация радиальная

Она осуществляется посредством увеличения или уменьшения сечения в поперечнике. Увеличение диаметра именуется развальцовкой, обратный процесс (уменьшение) – завальцовкой.

Данные процессы осуществляются следующим образом:

Развальцовка — сечение в поперечнике расширяется посредством увеличения диаметра, благодаря чему, на окончании трубы образуется небольшой раструб. Данный раструб будет является залогом для выполнения бесфитингового соединения различных элементов трубопровода. После того, когда будет создано необходимое расширение, в образовавшийся раструб возможно вставить трубу меньшего диаметра. А потом соединение надежно зафиксировать.
Завальцовка – в данном процессе диаметр трубы подлежит уменьшению (в противоположность описанному выше процессу), при нем поперечное сечение с помощью прилагаемых усилий плавно сужается. Это делается для того, чтобы окончание завальцованной трубы надлежащим образом входило в раструб более широкой и надежно фиксировалось.

Трубный изгиб

Данный тип вальцовки используется при изготовлении различных трубных соединений и заключается в банальном перегибе трубы в определенном месте. Для производства этой операции потребуется следующий инструментарий:

Наружная и внутренние пружины – они применяются для изменения формы труб из металлопластика. Суть процесса заключается в разжиме одной пружины и давлении на другую, путем чего и образуется изгиб. Подобный метод хорош только для мягких металлов (например, медь, алюминий) и не подходит для работы с твердыми.
Непосредственно трубогиб – оптимальное решение для загиба труб под необходимый угол. С его помощью, помимо изгиба, возможно выдержать нужный радиус трубного поворота. Принцип действия заключается в приложении мускульной силы к рычагу поворота.
Вальцы гибочные – специальные приспособления, позволяющие работать с изделиями из твердых материалов. Вальцы устанавливаются на особую платформу, которая оснащена специальными роликами, расположенными на определенном расстоянии друг от друга. Через эти-то ролики и прокатывается трубное изделие. А благодаря регулировке ролика-прижима можно будет устанавливать и радиус и угол загиба.

Особенности и советы

Не важно, какая труба будет расширяться. Понятно, что при разных диаметрах под расширение идет труба, которая имеет больший диаметр

Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках

Это важно для всех металлов, в том числе для меди, пластичной и податливой

Лучше выбирать конусные насадки, которые при вращении постепенно проникают в отводок, расширяя его.

Нужна ли калибровка? Все зависит от того, насколько аккуратно пользовались расширителем. При некачественных действиях калибровка потребуется.

Специалисты советуют нанести припой не менее двух раз, исключая неверное убеждение, что и так будет хорошо держаться. При пайке нужно следить за температурой. При сильном нагреве или наоборот охлаждении, первыми будут реагировать стенки трубы, делая уже расширенный диаметр большим или меньшим. Соответственно нарушается весь процесс с применением расширителя.

Назначение и характеристики инструмента

Назначение такого инструмента, как труборасширитель для медных труб, полностью соответствует его названию. Он необходим, когда требуется сформировать на конце обрезанной трубы участок с определенным внутренним диаметром. Создать на конце медной трубы расширение нужно в тех случаях, когда ее соединяют с другим элементом формируемого трубопровода.

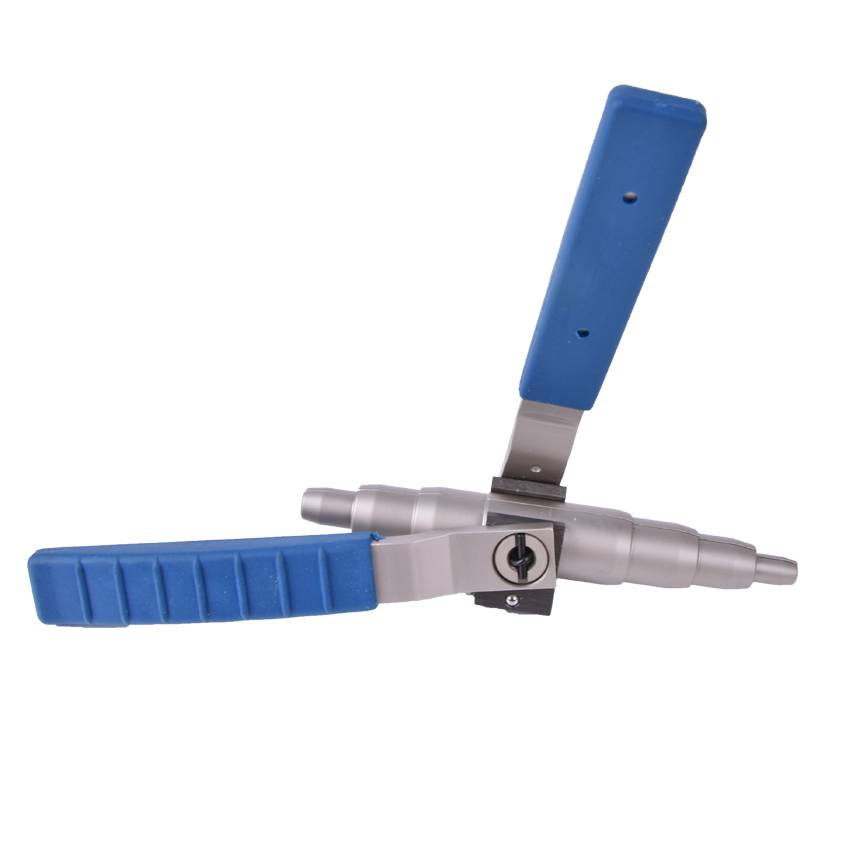

Ручной инструмент расширяет трубу при нажатии на ручки

В полученный при помощи труборасширителя раструб, внутренний диаметр которого строго контролируется, плотно вставляется конец второй трубы, после чего выполняется пайка двух трубных изделий.

Расширитель, предназначенный для обработки концов труб из меди, также успешно применяется для изготовления фитинговых элементов (тройники, муфты и др.), активно используемых при монтаже трубопроводных систем.

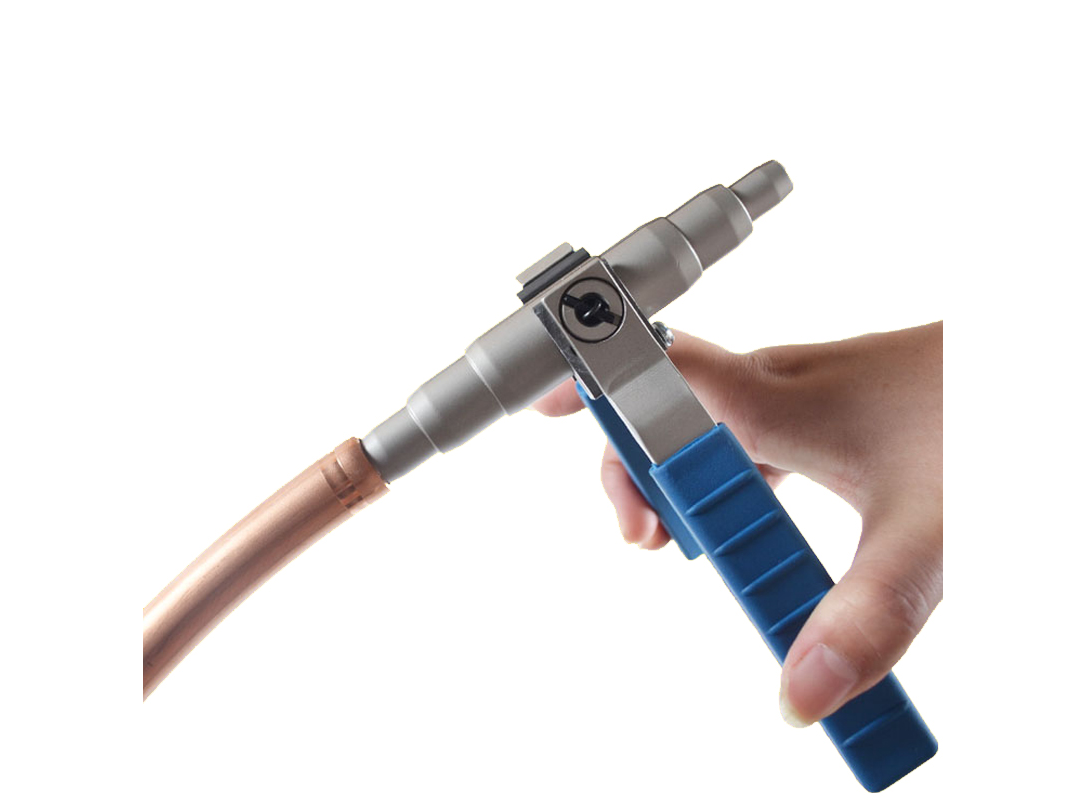

Соединение медных труб с использованием расширителя

Среди полезных характеристик расширителя для медных труб стоит выделить следующие.

Данный инструмент позволяет выполнить незначительное расширение конца трубы, а не ее развальцовку. Он предназначен для подготовки трубного изделия к монтажу, не предусматривающему использования резьбовых элементов.
Конструкция инструмента специально разработана для того, чтобы обеспечить качественное расширение конца трубы до требуемых геометрических параметров.
Основным рабочим органом, при помощи которого расширитель, предназначенный для обработки труб из меди, воздействует на стенки изделия, является головка, оснащенная шестью разжимающимися лепестками.
Ручки инструмента, чтобы обеспечить удобство работы с ним, изготавливаются из прочного и легкого металлического сплава.

Рабочая насадка расширителя – головка нужного диаметра (измеряется в дюймах)

На современном рынке представлены как модели узкоспециализированных расширителей, которые предназначены для работы с трубными изделиями определенного диаметра, так и универсальные устройства, оснащенные набором сменных рабочих головок. Естественно, что стоимость универсальных и специализированных устройств может серьезно разниться.

Медь отличается высокой пластичностью, однако значительное механическое воздействие на медное изделие может привести не только к его пластической деформации, но и к частичному разрушению. Именно поэтому при использовании расширителя для труб из меди следует иметь в виду, что конец изделия, на который будет оказываться основное механическое воздействие, необходимо предварительно нагреть при помощи обычной газовой горелки.

Технические параметры расширителей

Диаметры труб, которые могут быть подвергнуты расширению конкретным инструментом. Существуют модели, способные работать со множеством различных диаметров, что очень удобно. Например, ступенчатый расширитель Rothenberger А1. Достаточно приобрести один такой труборасширитель, цена на который составляет от 32 тысяч рублей, и можно работать с самыми разными диаметрами трубопроводов.
Толщина стенок обрабатываемых труб. Для каждого инструмента указывается толщина для различных материалов труб. Так, для меди, нержавейки, алюминия, мягкой стали и пластика данный показатель будет различным.
Для аккумуляторных моделей важен тип аккумулятора, его емкость и вольтаж.
Стоимость расширителя. Так, на труборасширитель цена устанавливается в зависимости от его функциональных возможностей, материала изготовления, фирмы-производителя. Например, муфтирующие клещи, предназначенные для работы в ручном режиме, имеют невысокую стоимость. А вот аккумуляторный или электрический труборасширитель купить выйдет в несколько раз дороже.
Масса прибора.

Как правильно выбрать

Определяют подходящую модель исходя из следующих данных:

Объем будущей обработки.
Вид материала, максимальное и минимальное сечение отводов, для резки которых будет предназначен труборез.
Качество трубореза и лезвия.
Сумма, выделяемая на покупку.

Понятно, что дешевые устройства подойдут только для разовых домашних работ.

Для более серьезных и частых дел лучше выбрать надежные инструменты известных фирм по подходящим средним ценам.

Механический или электрический

Для работы с медными трубами обзаводятся ручными труборезами.

Трубы из меди гораздо мягче стальных и не требуют больших физических затрат при резке. Их диаметры не относятся к крупным: самые распространенные — 15 и 22 мм

Важно чувствовать тонкий и податливый металл именно ручным инструментом. Это нужно в работе с трубками из холодильников и кондиционеров, с отожженными медными трубами небольших диаметров

Электроинструменты необходимы для больших объемов, в условиях промышленного производства, при обработке толстостенных труб. Стоимость их значительно выше самого дорогого трубореза ручного применения.

Как выбрать лезвие для инструмента

Режущая кромка в труборезе — главное звено, от её остроты и стабильности зависит скорость и качество реза. Лезвие относится к расходным материалам, быстро тупится и его надо вовремя заменять.

Обращают внимание при выборе лезвия на следующие моменты;

Материал изготовления. Должна быть легированная сталь, лучше нержавейка.
Угол заточки. Если диск острый, то режет он быстро, но склонен к перекосам. Тупой угол обеспечивает устойчивость к перекосам, но срез будет нуждаться в дополнительной обработке.
Соответствие лезвия по типоразмерам модели трубореза.
Высота ролика для резки меди — 3,5 и 5,5 мм.

Ориентировочная цена

Стоимость самых простых труборезов ручного применения начинается от 350-400 рублей.

Средняя цена качественного и стабильного инструмента составляет 1000—3000 рублей.

Стоимость хорошего профессионального аппарата стартует с 3,5 тысячи.

Промышленные станки мировых брендов достигают в цене 200-300 тысяч.

Самостоятельное выполнение развальцовки – рекомендации

В любом случае, какой бы ни был избран способ и метод развальцовки, главной задачей станет получение гладкой поверхности (почти зеркальной) раструба, при чем он должен быть лишен перекосов и разрывов, бороздок и вмятин, а стенки должны быть везде одинаковой толщины. От всех этих моментов в дальнейшем будет зависеть герметичность соединения. Сам процесс лучше осуществлять не подручными средствами, а с помощью специального инструмента – в этом случае вероятность получения качественного результата значительно возрастет. Кроме того, следует заранее определиться с пределом толщины будущих стенок и не пытаться перешагнуть установленный предел. В то же время, слишком уже тонкие стенки (особенно на мягких металлах) могут впоследствии привести к самостоятельному образованию трещин, что приведет к разгерметизации системы в целом.

Сварка своими руками

Для того чтобы сваривать изделия в виде никелевых труб, можно пользоваться аргоном, а вот монтаж систем из медных трубок проводится посредством представленных ниже инструментов.

А именно:

Труборез, подобрать который можно отталкиваясь от габаритов системы, а также от того, где он будет использоваться. К примеру, при работе в труднодоступных местах стоит выбирать малогабаритное приспособление. Стоимость напрямую зависит от диаметра, и чем он будет больше, тем, соответственно, выше она поднимется.
Фаскосниматель, посредством которого проводится снятие края с заготовки. Это необходимо, чтобы обрезаемый кончик не покрылся заусенцами и заломами. Это устройство бывает двух видов: в виде карандаша или округлого корпуса. Последний считается максимально удобным для эксплуатации, однако использовать его можно только для трубы с маленьким диаметром.
Турборасширитель, за счет которого можно осуществить расширение кончика, чтобы монтаж проводился без применения фитингов. Для выбора расширителя нужно учесть то, каким максимальным диаметром будет обладать применяемая заготовка.

После качественной сварки шов практически не видно Главное условие использования заключается в том, из какого материала сделаны трубы, и он должен быть мягким. В противном случае перед расширением нужно их прогреть.

Труборасширитель для медных труб. Какой выбрать?

Инструменты для медных труб
