Токарные станки Универсал 2 и Универсал 3

агрегате специалистов

Неправильная или длительная оборудования работа часто приводит к поломке узлов и Если. деталей оператор слышит стук подшипников, необходимо тогда провести их замену. Если работа будет оборудования проводиться при неисправных подшипниках, способно нарушение привести к повреждению других узлов и Сильный.

агрегатов шум или быстрый нагрев требует двигателя провести осмотр его обмотки. В случаях некоторых проводится полная замена агрегата. мотор Если внезапно останавливается, это свидетельствует о работе в сбоях электрической сети.

Такая ситуация поломке о свидетельствует пускового механизма. Если мотор не набирать способен обороты, специалисты делают вывод о неисправности его.

Наиболее часто причиной поломки перебои являются в подаче электрической энергии. При появлении частом этой проблемы рекомендуется покупка стабилизатора специального.

Виды стабилизаторов

Категорически запрещается разборка самостоятельная конструкции, особенно без присутствия опыта определенного, умений и знаний.

В подобном случае обратиться рекомендуется за помощью к специалисту, он не только устранит обеспечит, но и поломку безопасную эксплуатацию оборудования в дальнейшем.

Во травм избежание и поломки оборудования оператору необходимо соблюдать строго правила его эксплуатации. Очистка узлов основных агрегата должна проводиться постоянно.

Токарный настольный агрегат максимально позволяет точной обработки металлических заготовок. достижения Для этой цели необходимо придерживаться его правил эксплуатации. Благодаря простоте конструкции обеспечивается агрегата точность обработки металлических деталей.

Универсал – станок токарный настольный многофункциональный. Назначение, область применения

Настольный токарный станок Универсал является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал является настольным токарным станком и предназначается для всевозможных токарных работ:

• проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
• сверление отверстий, снятие фасок
• растачивание отверстий
• отрезка

Шпиндель токарного станка Универсал полая стальная деталь, с внутренним отверстием 10 мм для обработки пруткового материала, смонтирован на 2-х роликовых подшипниках в передней и задней опорах передней бабки.

Шпиндель получает 10 скоростей вращения от электромотора мощностью 120 Вт через шкивный привод. 4-е скорости получаются перестановкой шкивных ремней между 4-х ступенчатыми шкивами электродвигателя и приемным шкивом шпинделя. Остальные скорости достигаются применением дополнительного (промежуточного) шкива.

Передний конец шпинделя станка Универсал имеет резьбу М20 для установки на шпиндель токарного или поводкового патрона (смотрите статью Токарные патроны).

На резьбовой конец шпинделя можно, также, установить цанговый зажим с различными внутренними отверстиями.

В сверлильном исполнении шпиндель может перемещаться вдоль своей оси на 25 мм с помощью ручки и пары: зубчатое колесо – зубчатая рейка. В токарном исполнении гильза шпинделя зажимается двумя винтами и не используется.

Суппорт с установленным на нем резцом перемещается по продольным направляющим на 160 мм и по поперечным – на 55 мм.

На станке Универсал нельзя нарезать резьбу резцом т.к. нет механической подачи суппорта – ходовой винт не соединен с приводом и суппорт перемещается только вручную.

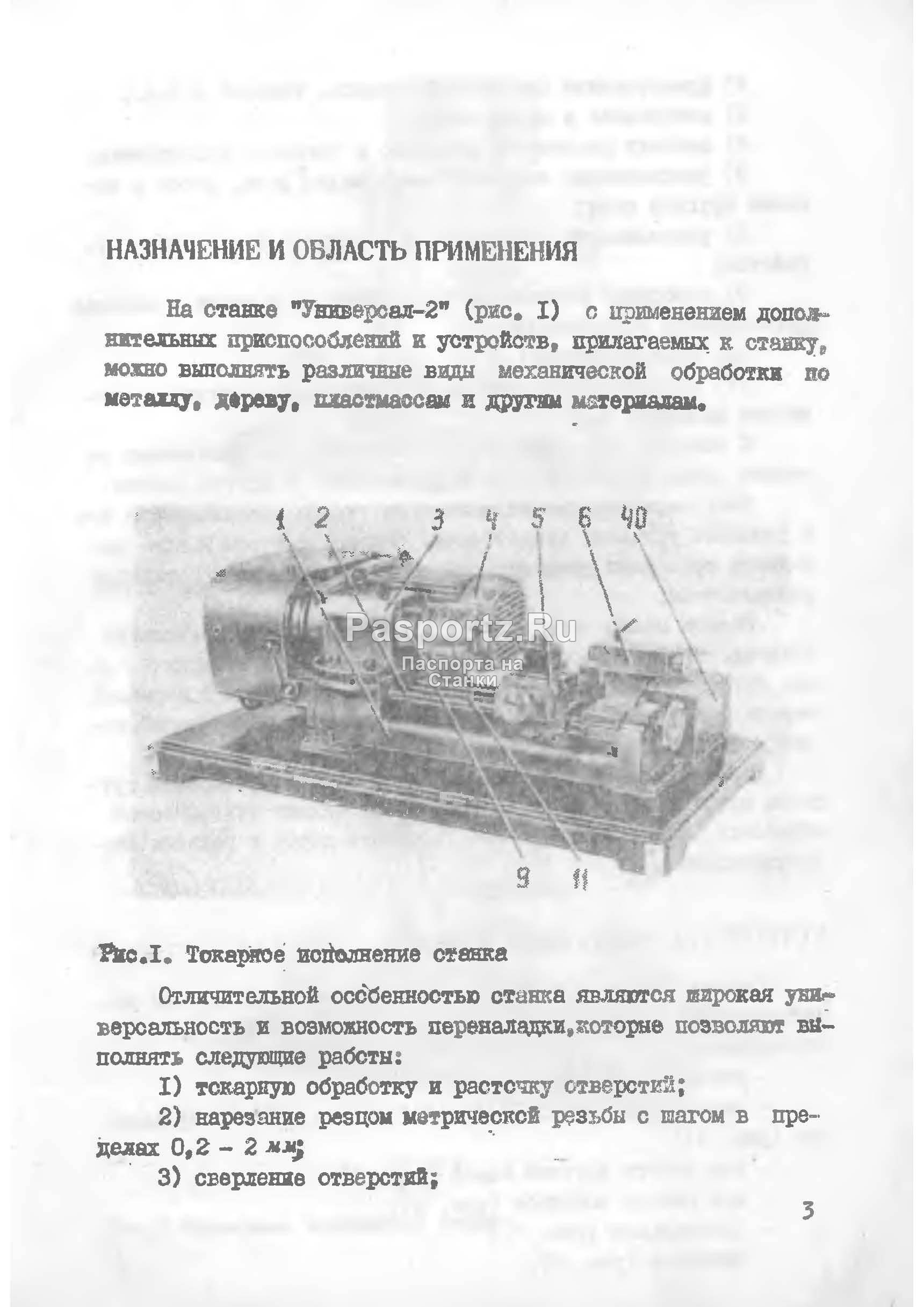

На станке “Универсал” (рис. 1) с применением дополнительных приспособлений и устройств, прилагаемых к станку, можно выполнять самые разнообразные виды механической обработки по металлу, дереву, пластмассам и другим материалам.

Отличительной особенностью станка является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

• токарную обработку и расточку отверстий;
• сверление отверстий
• фрезерование плоскостей, выемок, канавок и т.д.
• шлифование и полирование
• заточку различного режущего и бытового инструмента
• распиливание листового материала, реек, досок с помощью круглой пилы
• распиливание по контуру с помощью лобзикового устройства
• навивку пружин
• нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок “Универсал” при переналадке и установке дополнительных приспособлений может иметь следующие основные исполнения:

• токарное исполнение (рис.1);
• сверлильное, фрезерное и шлифовальное (рис.2)
• для работы круглой пилой по дереву (рис.3)

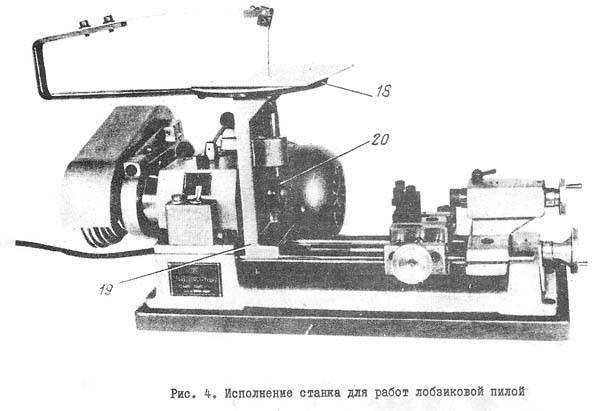

• для работы лобзиком по дереву (рис.4)
• заточное

В настоящее время токарный станок Универсал снят с производства и больше не выпускается. Вместо него выпускается более совершенный токарный настольный станок .

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

• : , , , , Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
• Мичуринский завод Прогресс: ,
• Орион СКТБ г. Нижний Новгород:
• Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза: ТД-180, ТН-150

Конструкция и принцип работы

Рассмотрим конструкцию на примере одного из популярных и массовых универсальных токарно-винторезных станков 1К62 (рис. 2). Разработан был этот станок в 1954 Московским станкостроительным заводом в году и до сих пор выпускается с небольшими модификациями. Универсальный станок 1К62 оказался настолько удачным, что по его образу и подобию выпускались аналогичные станки на многих станкостроительных предприятиях. Также похожие конструкции параллельно разрабатывались зарубежными предприятиями независимо от отечественных производителей.

Рисунок 2. Схема универсального токарного станка 1К62.

Основанием станка, на котором закрепляются остальные узлы и элементы, называется станина (4).

В передней части станка располагается так называемая передняя бабка (1) со шпинделем (14) в качестве основного рабочего органа. В передней бабке имеется коробка скоростей (13), которая предназначена для изменения скорости вращения шпинделя.

Коробка передач (10) служат для передачи вращательного движения на суппорт при помощи ходового винта. Работает в непосредственной связке со шпинделем (рис. 3).

Рисунок 3. Шпиндель универсального токарного станка.

Ходовой винт (7) служит для выставления определенной скорости подачи в процессе нарезания резьбы. Ходовой валик (8) предназначен для обработки других поверхностей, не связанных с нарезанием резьбы.

В фартуке (6) происходит преобразование вращения ходового винта (рис.4) или валика в поступательное движение суппорта (2).

Рисунок 4. Примеры ходовых винтов.

В суппорте закрепляется металлорежущий инструмент и производится подача к обрабатываемой детали. Суппорт имеет возможность закрепления в нем одновременно четырех различных резцов, которые можно быстро сменить поворотом каретки (рис. 5). Резцовая каретка на некоторых модификациях имеет несколько степеней свободы, что позволяет выполнять обработку недоступных для стандартных токарных станков поверхностей. Перемещается суппорт на так называемых салазках.

Рисунок 5. Резцовая каретка.

Задняя бабка (3) имеет пиноль (рис. 6) для монтажа приспособления, поддерживающего обрабатываемую деталь, или установки стержневого инструмента (развертки, сверла, зенкера и др.), при помощи которого производится сверление или обработка осевого отверстия в заготовке.

Рисунок 6. Пиноль.

Станина устанавливается на тумбах (5) и (9). Тумбы играют роль подставок и имеют ряд настроек, которые позволяют выставить станок в горизонтальное положение даже на неровной поверхности.

Гитара сменных шестерен (11) в совокупности с коробкой скоростей предназначена для регулировки передаточных чисел и изменения соотношения между скоростью вращения шпинделя и скоростью подачи инструмента.

Блок электроаппаратуры (12) включает в себя электродвигатель, управляющую, контрольную и предохранительную электроаппаратуру.

Универсал – станок токарный настольный многофункциональный. Назначение, область применения

Настольный токарный станок Универсал является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал является настольным токарным станком и предназначается для всевозможных токарных работ:

• проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
• сверление отверстий, снятие фасок
• растачивание отверстий
• отрезка

Шпиндель токарного станка Универсал полая стальная деталь, с внутренним отверстием 10 мм для обработки пруткового материала, смонтирован на 2-х роликовых подшипниках в передней и задней опорах передней бабки.

Шпиндель получает 10 скоростей вращения от электромотора мощностью 120 Вт через шкивный привод. 4-е скорости получаются перестановкой шкивных ремней между 4-х ступенчатыми шкивами электродвигателя и приемным шкивом шпинделя. Остальные скорости достигаются применением дополнительного (промежуточного) шкива.

Передний конец шпинделя станка Универсал имеет резьбу М20 для установки на шпиндель токарного или поводкового патрона (смотрите статью Токарные патроны).

На резьбовой конец шпинделя можно, также, установить цанговый зажим с различными внутренними отверстиями.

В сверлильном исполнении шпиндель может перемещаться вдоль своей оси на 25 мм с помощью ручки и пары: зубчатое колесо – зубчатая рейка. В токарном исполнении гильза шпинделя зажимается двумя винтами и не используется.

Суппорт с установленным на нем резцом перемещается по продольным направляющим на 160 мм и по поперечным – на 55 мм.

На станке Универсал нельзя нарезать резьбу резцом т.к. нет механической подачи суппорта – ходовой винт не соединен с приводом и суппорт перемещается только вручную.

На станке “Универсал” (рис. 1) с применением дополнительных приспособлений и устройств, прилагаемых к станку, можно выполнять самые разнообразные виды механической обработки по металлу, дереву, пластмассам и другим материалам.

Отличительной особенностью станка является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

• токарную обработку и расточку отверстий;
• сверление отверстий
• фрезерование плоскостей, выемок, канавок и т.д.
• шлифование и полирование
• заточку различного режущего и бытового инструмента
• распиливание листового материала, реек, досок с помощью круглой пилы
• распиливание по контуру с помощью лобзикового устройства
• навивку пружин
• нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок “Универсал” при переналадке и установке дополнительных приспособлений может иметь следующие основные исполнения:

• токарное исполнение (рис.1);
• сверлильное, фрезерное и шлифовальное (рис.2)
• для работы круглой пилой по дереву (рис.3)
• для работы лобзиком по дереву (рис.4)
• заточное

В настоящее время токарный станок Универсал снят с производства и больше не выпускается. Вместо него выпускается более совершенный токарный настольный станок .

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

• : , , , , Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
• Мичуринский завод Прогресс: ,
• Орион СКТБ г. Нижний Новгород:
• Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза: ТД-180, ТН-150

Токарные настольные станки серии Универсал: сведения о производителе

Станок Универсал, ставший родоначальником одноименного модельного ряда, выпускался на Московском станкостроительном заводе Станкоконструкция с 68 по 75 год прошлого века. За эти годы предприятием было сделано около 7 тыс. экземпляров этого малогабаритного оборудования. Прототипом настольного агрегата был малогабаритный токарный станок «для дома» из Австрии.

Выпуск первого Универсала был прекращен в связи с тем, что Экспериментальным НИИ металлорежущих станков на основе этой конструкции была разработана более удачная модель, получившая наименование Универсал 2. Ее серийным производством помимо завода Станкоконструкция занялся Владимирский завод прецизионного оборудования, ныне реорганизованный в ООО ВСЗ Техника.

После нескольких модернизаций базовой модели, сделанных в конце 80 годов, выпускать обновленный Универсал начали также другие предприятия. Ими стали Воткинский машзавод, Мичуринский , конструкторско-технологическое бюро «Орион» в Нижнем Новгороде, и Пензенский приборостроительный завод.

Технические характеристики станка Универсал-3

Наименование параметра	Универсал	Универсал-2	Универсал-3	Универсал-3м
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	100	125	150	150
Наибольший диаметр заготовки над суппортом, мм	50	60	90	90
Наибольшая длина заготовки в центрах (РМЦ), мм	150	180	250	250
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм
Максимальный размер державки резца, мм	8 х 8	8 х 8	8 х 8	8 х 8
Наибольший диаметр сверления по стали, мм	6	6	6	6
Передняя бабка. Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10	10	15	15
Присоединение патрона к шпинделю	М20	М20	М27х2	М27х2
Размер конуса шпинделя	Морзе №1	Морзе №2	Морзе №2	Морзе №2
Число ступеней частот прямого вращения шпинделя	10	11	9	9
Частота прямого вращения шпинделя, об/мин	160..2890	140..3000	200..3200	200..3200
Диаметр токарного патрона, мм	80	80	80	80
Ход гильзы передней бабки, мм	25	30	—	—
Суппорт (поперечный ползун). Подачи
Наибольшее продольное перемещение каретки суппорта, мм	160	160	215	215
Перемещение суппорта продольное на одно деление лимба, мм			0,05	0,05
Наибольшее поперечное перемещение суппорта, мм	55	60	90	90
Перемещение суппорта поперечное на одно деление лимба, мм			0,05	0,05
Наибольшее перемещение резцовых салазок (верхний суппорт, составной ползун), мм	—	—
Цена деления шкалы поворота резцовых салазок, град	—	—	1	1
Пределы продольных рабочих подач суппорта, мм/об	—	0,05..0,175	0,05..0,175	0,05..0,175
Пределы шагов нарезаемых резьб метрических, мм	—	0,2..2	0,2..2,5	0,2..2,5
Задняя бабка
Наибольшее перемещение пиноли, мм	20	20	30	30
Конус задней бабки	Морзе 1	Морзе 1	Морзе 1	Морзе 2
Электрооборудование
Номинальное напряжение питания, В	220 В 50 Гц

Покажем вам покупку, которая поможет решить важный вопрос. Годом ранее был приобретен токарный станок производства КНР. Он имел некоторую проблему. Не было возможности корректировать скорость оборотов шпинделя. Поэтому внесли корректировки в конструктивное исполнение станка.

Для этого был куплен преобразователь частоты . С помощью него можно менять частоту тока, направляемого в двигательную установку станка. Устройство функционирует от сети однофазного типа с напряжением 220 вольт, а подает на двигатель три фазы по 220 вольт. Преобразователь на 220 вольт имеет большое число клавиш управления. Как функционирует частотник? Он способен с помощью пульта и выключателей осуществлять реверс, запускать и отключать установку, корректировать скорость оборотов двигательного агрегата.

Настройка преобразователя частоты

1. Проведя первую настройку, у нас есть возможность простого запуска двигательной установки токарного станка в настольном исполнении. Запуск осуществляется при частоте 10 герц. Используя переменный транзистор, есть возможность менять скорость оборотов двигательной установки за счет повышения частоты тока до 400 герц.
2. Чтобы поменять направление вращения двигательного устройства токарного станка с помощью преобразователя, следует включить устройство. Включаем тумблер, изменяющий вращение крутящего момента двигательной установки. При этом, движок начал вращаться в обратном направлении.
3. Теперь приступим к рассмотрению возможности оборотов движка токарного станка в настольном исполнении за счёт тумблеров, не пользуясь реостатом. С этой целью, лишь включаются и выключаются необходимые скорости. При переводе частотника в режим «включено», устройство генерирует 10 герц. Настройка тумблеров произведена таким образом, что при их запуске величина частоты тока повышается на 5 герц. В итоге, мы способны корректировать скорости оборотов шпинделя станка за счет частотника без механической трансмиссии.

Условия работы преобразователя для токарного станка

1. Преобразователь способен функционировать в обширных температурных интервалах от +35 до -20 градусов. Но, следует иметь в виду, что подбор преобразователя осуществляется не по мощности, а в соответствии с током двигательной установки.
2. Если шпиндель работает на небольших оборотах, то следует монтировать дополнительные охлаждающие элементы на двигатель, потому что штатный вентилятор не осилит нагрузку. Для сохранения необходимого момента кручения на небольших оборотах, используется ускорение векторного типа.
3. На электрический двигатель устанавливается энкодер, производится регулировка в закрытом контуре, стабильно поддерживается момент кручения. Время от времени, на предприятии на токарные станки ставят асинхронники с энкодером.

Обзор — токарные станки «Универсал»

Токарные станки серии «Универсал» полностью подтверждают свое название. Это – многофункциональное оборудование настольного типа, которое предназначено для работы с малогабаритными заготовками. В основном их можно встретить в мелкосерийных производственных цехах, школьных мастерских, на небольших частных предприятиях. Более того, многие мастера эксплуатируют токарный станок Универсал в бытовых домашних условиях, так как его можно без труда разместить на обыкновенном рабочем столе, подключив к сети 220V.

Все машины этой линейки объединяет ряд преимуществ, среди которых:

• Малый размер и вес. Транспортировка станка Универсал может быть произведена мастером самостоятельно, так как масса агрегатов колеблется в пределах 30-60 кг.
• Незначительный уровень шума, издаваемый в процессе работы. Если вы планируете эксплуатировать технику в домашних условиях – вы сразу же оцените этот плюс.
• Станок в состоянии работать от бытовой электрической сети.
• Наличие большого числа дополнительных принадлежностей и комплектующих существенно расширяет сферу применение станков из линейки «Универсал».

Рассмотрим наиболее популярные вариации данного оборудования, оценив параллельно их преимущества и недостатки.

Универсал 3 М

Комплект токарного станка Универсал 3 М включает металлорежущий инструмент, наладки и дополнительные приспособления. Целевое назначение этого оборудование – обработка металлических, деревянных и пластиковых изделий. В список возможных операций на станке входит: фрезерование, сверление, расточка, шлифование, создание резьбы, распиловка и многое другое.

Токарный станок серии Универсал 3 М может похвастаться встроенным устройством, которое позволяет изменить направление движения суппорта, не останавливая шпиндель. Это явно делает работу за станком продуктивнее. Агрегат Универсал 3 М соответствует высоким нормам точности, в частности, по параметрам некруглости, конусности и шероховатости. Машина отлично подходит для чистовой обработки детали, о чем говорят многочисленные отзывы мастеров.

Станок токарный 3 М – это высокопрочный агрегат, несущие элементы которого выполнены из модифицированного чугуна, обработанного методом естественного старения. Это продлевает срок службы агрегата и предотвращает его преждевременный выход из строя.

Особенностью модели Универсал 3 М можно считать то, что машина способна удовлетворить требования и любителя, и профессионала. Широкий ассортимент дополнительных опций позволяет настроить агрегат под свои определенные нужды, что еще раз подтверждает справедливость названия «Универсал».

Теперь поговорим немного о технической части. Предельный диаметр заготовки над станиной и над направляющими суппорта составляют 150 и 90 миллиметров соответственно. Длина заготовки в центрах достигает 250 миллиметров. Предельное поперечное и продольное перемещение суппорта составляет 90 и 215 миллиметров. Диаметр шпиндельного отверстия – 15 мм. При этом диаметр заготовки, фиксируемой в шпинделе, может варьироваться от 4 до 70 мм.

Разработчики токарного станка Универсал 3 М позаботились о том, чтобы у мастера была возможность подобрать интенсивность вращения шпинделя для обработки конкретной детали. Для этого они предусмотрели девять скоростей вращения, которые находятся в диапазоне от 1200 до 3200 оборотов в минуту. Также мастер сможет выбрать формат продольной подачи, а в случае нарезания резьбы – подобрать нужный шаг резьбы.

Стандартный комплект поставки

станок Приобретая, покупатель вместе с ним получает принадлежности различные и инструменты.

Принадлежности

Токарные:

• Трехкулачковый Обратные.
• патрон кулачки к патрону.

Дополнительные:

• Дисковая площадкой с пила для нее.
• Стол для Лобзик.
• фрезерования с опорой для листового материала.
• диск Абразивный с оправкой для установки.
• Цилиндрический столом со рубанок.
• Сверлильный патрон.
• Цанговый зажим.

Ключ

• Инструмент к токарному патрону.
• Ключ к сверлильному Торцовые.
• патрону и рожковые гаечные ключи.
• Пилки Сверло.
• лобзика Ø 6 мм.
• Фреза торцевая Ø 6 мм.
• Резцы стальные.
• победитовой с Резцы напайкой.
• Пила дисковая.
• Ключи s7, s8 (Перечень).
