Токарно-винторезный станок 250ИТВМ

Технические характеристики станка 250ИТВМ

Наименование параметра	250ИТВМ.01	250ИТВМ.03	250ИТВМФ1
Основные параметры
Класс точности по ГОСТ 8-82	В	В	В
Наибольший диаметр заготовки обрабатываемой над станиной, мм	240	240	240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	168	168	168
Наибольший диаметр заготовки устанавливаемой над станиной, мм	300	300	300
Наибольшая длина заготовки (РМЦ), мм	500	750	500
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	25	25	25
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	24	24	24
Количество ступеней прямого вращения шпинделя, об/мин	21	21	21
Частота прямого вращения шпинделя, об/мин	25..2500	25..2500	25..2500
Количество ступеней обратного вращения шпинделя, об/мин	21	21	21
Частота обратного вращения шпинделя, об/мин	25..2500	25..2500	25..2500
Размер внутреннего конуса в шпинделе, М	Морзе 4	Морзе 4	Морзе 4
Конец шпинделя по ГОСТ 12593-72	4	4	4
Допустимый крутящий момент на шпинделе, Нм	1051,90	1051,90	1051,90
Подачи
Наибольшая длина хода каретки суппорта, мм	500	500	500
Цена деления лимба продольного перемещения суппорта, мм	0,1	0,1	0,1
Продольное перемещение за один оборот лимба, мм	20	20	20
Наибольшее поперечное перемещение суппорта, мм	165	165	165
Цена деления лимба поперечного перемещения суппорта, мм	0,05	0,05	0,05
Поперечное перемещение за один оборот лимба, мм	3	3	3
Наибольшее перемещение верхних салазок суппорта, мм	120	120	120
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об	0,01..1,8	0,01..1,8	0,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об	0,005..0,9	0,005..0,9	0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	нет	нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	нет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм	0,2..48	0,2..48	0,2..48
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых	24..0,5	24..0,5	24..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных	0,2..12	0,2..12	0,2..12
Количество нарезаемых резьб питчевых	нет	нет	нет
Дискретность УЦИ по координатам X/Z. мм	—	—	0,001/ 0,005
Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82	Морзе 3	Морзе 3	Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79	Морзе 3	Морзе 3	Морзе 3
Наибольшее перемещение пиноли задней бабки, мм	85	85	85
Цена деления линейки перемещение пиноли, мм	1	1	1
Цена деления лимба перемещение пиноли, мм	0,05	0,05	0,05
Поперечное смещение пиноли, мм	±10	±10	±10
Электрооборудование
Количество электродвигателей на станке	3	3	3
Электродвигатель главного привода, кВт/ об/мин	3/ 1410	3/ 1410	3/ 1410
Электродвигатель станции смазки, кВт/ об/мин	0,09/ 1350	0,09/ 1350	0,09/ 1350
Электродвигатель насоса охлаждения, кВт/ об/мин	0,18/ 2730	0,18/ 2730	0,18/ 2730
Насос охлаждения (помпа)	ПА-22	ПА-22	ПА-22
Суммарная мощность электродвигателей на станке, кВт	3,27	3,27	3,27
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм	1790_810_1400	2005_810_1400	1790_810_1400
Масса станка, кг	1180	1240	1190

Список литературы:

Станок токарно-винторезный 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации 250ИТВМ.00.000 РЭ, 2000 Станок токарно-винторезный 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации электрооборудования 250ИТВМ.00.000 РЭ1, 2000

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики станков токарной группы
• Выбор подходящего станка для металлообработки
• Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
• Графические знаки для токарных станков
• Фрикционная муфта токарно-винторезного станка
• Методика проверки и испытания токарно-винторезных станков на точность
• Заводы производители токарных станков
• Заводы производители металлорежущих станков
• Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Устройство

Паспорт модели 250ИТВМ содержит информацию о главных действующих модулях установки – приводе, обеспечивающем вращательный момент резца, вторым элементом является электрическая схема. Последняя используется преимущественно для осуществления ремонтных работ либо в качестве основного средства качественной установки дополнительных модулей.

Электрическая схема станка

Привод функционирует благодаря 12-скоростному редуктору, который позволяет работать на необходимой скорости с возможностью предварительной настройки для последующего запуска

Важное назначение имеют клиновые ремни, которые в этом агрегате допускается менять без громоздкой разборки основных элементов

Механизм плавного переключения скоростей работает по следующей схеме:

1. С поворотом маховика происходит смещение двух селекторных дисков.
2. Внутри дисков моментально меняется комбинация отверстий, получившееся смещение полностью соответствует предполагаемой передаче, которую хочет включить рабочий.
3. Отверстия соответствуют фиксирующим рычагам, обеспечивающим переключение необходимой скорости.
4. Рукоять оттягивается, что сопровождается небольшим притормаживанием шестеренок, после чего происходит изменение передачи.

Особенности работы и возможности

Анализируя чертежи 250ИТВМ можно заметить массу мест стыковки дополнительных модулей. Паспорт усовершенствованной модели характеризуется превосходящими техническими параметрами, что позволяет проводить работы с максимальными нагрузками. Точность этой модели обеспечивает специальный индикатор цифрового типа, благодаря которому не требуется затрачивать массу времени для ручного измерения параметров заготовки, также исключается необходимость пробных проходов.

Внешний вид станка

Ижевский завод обеспечил возможность присоединения высокоэффективных модулей даже к базовому стандартному оборудованию, эта особенность используется при модернизации.

Установка 250ИТВМ оснащена функцией фиксации головки резцового инструмента без зазора. Выполняя резьбу с использованием этой технологии в процессе операции удается поддержать максимальную жесткость, стабильность и точность. В ходе нарезки резьбы главный ходовой винт обрабатывается смазкой в автоматическом режиме. Благодаря уникальной конструкции шпиндельного модуля допускается мгновенная смена приводных ремней, причем разборка узлового агрегата не требуется.

Конструкционные особенности устройства

Семейство токарных станков Иж разработано так, чтобы обеспечивать минимальное отвлечение персонала и гарантировать стабильные режимы работы. Краткое описание особенностей функционирования и оснащения:

• при токарных работах, подача смазки на ходовой винт осуществляется автоматически;
• фартук, в котором устанавливается механика обработки — гарантирует высокую жесткость упора, снижает нагрузки на механизм коробки передач;
• большие диапазоны движения суппорта, значения подачи, оборотов главного вала обеспечивают высокую производительность, а также качество обработки поверхности;
• для регулировки скорости вращения шпинделя агрегата применен роботизированный механизм, он же отвечает за предварительную установку режима для проведения следующей операции;
• система приводных ремней и общая конструкция системы шестерен главного привода обеспечивают высокую скорость замены шкивов и не требует замены элементов для получения нужного режима эксплуатации;
• задняя бабка сконструирована таким образом, чтобы обеспечивать удобное управление в сочетании с высокой жесткостью.
• при нарезке резьбы не требуется менять колеса гитары за счет особой конструкции механики коробки подач;
• в конструкции головки резцов использована схема с беззазорной сцепкой. Это не только повышает точность установки рабочего органа, но и обеспечивает высокую жесткость;
• работу подачи регулирует всего одна рукоятка.

Конструкция всех моделей семейства отличается высокой прочностью и долговечностью. Все рабочие поверхности выполнены из износоустойчивого хромоникилевого чугуна. Все элементы проходят закалку, шлифовку. Компоновка станков классическая, не предусматривающая продольно фрезерный тип операций.

Для удобства работы оборудование оснащается лампой освещения рабочей области с изменяемым положением.

Системы безопасности включают:

• защиту от коротких замыканий электросистемы;
• структуру аварийного останова главного двигателя при превышении нагрузки на валу;
• блокировочные приспособления для недопущения одновременной подачи в двух направлениях;
• систему предотвращения случаев, когда валик и винт включаются одновременно.

Компания производитель, легендарный завод ИЖМАШ, предлагает несколько модификаций оборудования, отличающихся регулировкой главного привода и другими характеристиками. В частности, существуют системы без редуктора, в которых изменение скорости вращения шпинделя осуществляется модификацией оборотов электродвигателя. В станках такого класса используется более мощная модель привода в 5.5 кВт.

Расположение составных частей станка 250ИТВМ

Расположение основных узлов токарного станка 250итвм

Перечень составных частей станка 250ИТВМ

1. Станина 250ИТВМ.10.000 (250ИТВМ.03.10.000)
2. Редуктор 250ИТВМ.17.000
3. Коробка подач 250ИТВМ.30.000
4. Гитара 250ИТВМ.25.000
5. Бабка передняя 250ИТВМ.21.000
6. Электрооборудование 250ИТВМ.90.000
7. Разводка УЦИ 250ИТВМФ1.94.000
8. Ограждение (патрона) 250ИТП.86.000
9. Фартук 250ИТВМ.50.000
10. Резцедержатель четырехпозиционный 250ИТП.61.000
11. Ограждение (суппорта) 1И611П.89.000
12. Суппорт 250ИТВМ.60.000
13. Охлаждение 250ИТП.70.000
14. Бабка задняя 250ИТП.40.000
15. Ограждение 250ИТВМ.10.02.000
16. Смазка 250ИТВМ.74.000

Электрооборудование станка

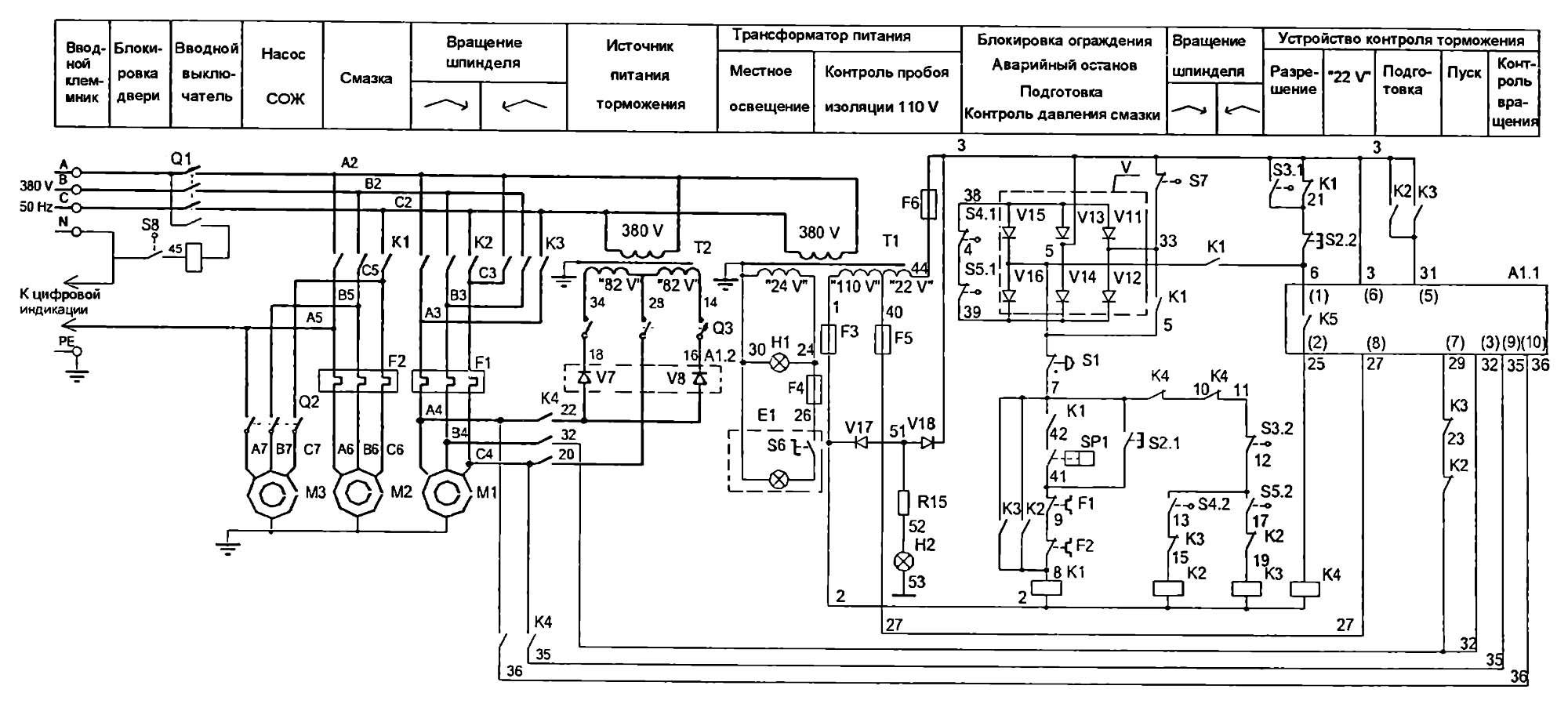

Электрическая схема токарно-винторезного станка ИЖ-250

Общие сведения

На станке установлено 3 трехфазных асинхронных короткозамкнутых электродвигателя:

• Двухскоростной электродвигатель главного привода типа ФТ42—4/2, 2,6/3 кВт. 420/ 2800 об/мин напряжение 380 В.
• Электродвигатель маслонасоса смазки АОЛ 12—4, Р = 0,18 кВт, n=1400 об/мин, 220/380 В, в. исп. Ф—3.
• Электродвигатель охлаждения типа 1A-22, Р=0,125 кВт, n=2800 об/мин, напряжение 220/380 В.

Электроаппаратура и пакетные выключатели включения внешней сети и насоса охлаждения находятся в нише правой тумбы. Кнопки направления вращения и стоповая, тумблер для включения местного освещения и переключатель выбора скорости ПС находятся на пульте, на коробке подач.

Электродвигатели и аппаратура рассчитаны включение в сеть 380 вольт. Местное освещение 26 В.

Описание работы электросхемы

Подключение электросхемы станка к сети осуществляется пакетным выключателем ВС, при этом через пускатель П включается электродвигатель маслонасоса смазки 2Д.

Для включения электродвигателя 1Д на 420 об/мин, (треугольник) ручка переключения ПС ставится в положение “1 скорость”, замыкаются контакты 23-19.

Для включения электродвигателя 1Д на 2800 об/мин, (двойная звезда) ручка переключения ПС ставится в положение “II скорость”.

Изменение скорости вращения эл. двигателя 1Д возможно путем изменения положения переключателя ПС.

В зависимости от выбранного направления вращения шпинделя нажатием кнопки 3KУ “Назад” включается пускатель Н.

Пример работы схемы

Пример работы схемы на II скорости и при направлении вращения шпинделя вперед:

Повернуть ручку переключателя ПС в положение «II скорость» подготавливается к включению пускатель 2С.

Нажатием кнопки 2КУ «Вперед» ставится на самопитание пускатель В, подготавливающий цепь 1Д на вращение в направлении “Вперед”.

С поворотом рукоятки включения на микропереключатель МП замыкает свои н.з. контакты 5-23 и включается пускатель 2С.

В результате включения последовательно двух пускателей В и 2С двигатель 1Д получает вращение вперед на II скорости. Останов 1Д осуществляется кнопкой 1КУ “Стоп” или рукояткой фрикциона. Работа схемы при вращении 1Д в направлении назад или при скорости 1420 об/мин. происходит аналогично описанной.

Включение насоса охлаждения осуществляется пакетным выключателем BH с правой тумбы.

Защита и блокировка

Защита электрооборудования станка от короткого замыкания обеспечивается плавкими предохранителями 1ПП и 2ПП. Для защиты 1Д и 2Д ОТ перегрузок предусмотрены тепловые реле 1РТ и 2РТ. магнитные пускатели В и Н обеспечивают нулевую защиту 1Д.

Указания по эксплуатации станка

1. Не рекомендуется выключать станок во время его работы вводным пакетным выключателем ВС, т. е. разрывать им ток.

2. При срабатывании тепловой защиты электродвигателей 1Д или 2Д необходимо некоторое время выждать, чтобы он охладился, затем выключить 1РТ ИЛИ 2РТ кнопкой возврата и включить станок в работу.

Видео

Особенности эксплуатации

Рассматриваемое оборудование оборудовано клиновыми и поликлиновыми ремнями. Для обеспечения максимальной производительности выполнения работ установлен электрический трехфазный двигатель, мощность которого составляет три киловатта.

Он отвечает за обеспечение главного движения. Также имеется редуктор, предлагающий 12 скоростей вращения резца. Если токарю надо повернуть маховик, в селекторных дисках образуется определенная комбинация отверстий. В эти отверстия входят пальцы, расположенные на корпусе рычагов.

Главной задачей этих пальцев является правильное и своевременное переключение блоков шестерен. После этого шестерни, на которые воздействует вращательный момент, приостанавливаются, так как рычаг оттягивается «на себя». Так возникает возможность переключить режим работы.

В модели ИЖ 250 устанавливается фартук закрытого типа. Его наличие позволяет токарному аппарату нарезать резьбу с помощью ходового винта. Кроме того, подача суппорта возможна в продольном и поперечном направлении.

Запомните! Подача может производиться механическим или ручным способом с помощью ходового валика. При этом полностью исключается вероятность одновременной подачи в различных направлениях. За безопасность от подобного эффекта отвечает блокировочное приспособление. Блокировка дополнительно предотвращает включение винта и валика в одно и то же время.

К другим особенностям работы данного токарного станка можно отнесли следующие:

• производитель предлагает станки, в которых можно настраивать скорость вращения шпинделя. В таких моделях отсутствует редуктор;
• подключение к электрической сети осуществляется с помощью пакетного выключателя;
• электрическая аппаратура и силовое оборудование работает от трехфазной электросети, напряжение которой составляет 380 Вольт.

Как выглядит станок в наше время?

Даже несмотря на то, что ИЖ-250 выпускается в наше время, на протяжении нескольких десятков лет производства конструкция не претерпела существенных конструктивных изменений.

Компании, занимающиеся выпуском металлических изделий в промышленных масштабах, могут получить модели с более качественной электрикой и комплектующими с повышенным уровнем надежности. Применение компьютерного метода создания станин, увеличенный класс точности — это далеко не полный перечень достоинств, которыми обладает рассматриваемое оборудование.

Другие особенности

Станок данной модели разрабатывался инженерами «ИЖМАШа» для комплексной обработки металлических изделий, которые имеют небольшие размеры. Именно поэтому они пользовались популярностью в приборостроительной и инструментальной промышленности.

Несмотря на то, что с момента выпуска первого экземпляра прошло несколько десятилетий, на производственных предприятиях до сих пор можно встретить данную технику.

Токарный станок ИЖ 250 выгодно отличается от конкурентов благодаря тому, что с его помощью можно добиться повышенной точности обработки в случаях, если нужно выполнить финишные или получистовые токарные операции. В случае, когда надо выполнить более грубые технологические операции, в процессе которых узлы агрегата испытывают повышенную нагрузку, производитель рекомендует обзавестись модернизированной версией — ИЖ 250 ИТП.

В модернизированной версии ИТВМФ1 имеется возможность обрабатывать детали с повышенной производительностью, поскольку здесь установлена цифровая индикация. Оператору приходится тратить меньше времени на измерение геометрических параметров изделий и выполнение пробных проходов.

Наличие цифровой индексации позволяет воспользоваться рядом других преимуществ:

отсутствие необходимости запоминать количество оборотов лимба, а также вести расчеты других параметров; оператору не нужно тратить свое время и рассеивать внимание на линейную компенсацию неточностей. Благодаря техническим возможностям токарного станка ИЖ 250 возникает возможность более точно и оперативно нарезать различные типы резьбы. Это основная причина, по которой большое количество производственных предприятий до сих пор пользуется данным оборудованием

Это основная причина, по которой большое количество производственных предприятий до сих пор пользуется данным оборудованием

Благодаря техническим возможностям токарного станка ИЖ 250 возникает возможность более точно и оперативно нарезать различные типы резьбы. Это основная причина, по которой большое количество производственных предприятий до сих пор пользуется данным оборудованием.

Назначение ИЖ 250

Токарные классические станки используются в целом спектре операций, как по обработке поверхностей заготовок, так и нарезании резьбы. Особенности технических характеристик моделей семейства ИЖ позволяют использовать агрегаты с высокой степенью универсализации и удобства.

В частности, станок:

• подойдет как для предприятий, занятых мелкосерийным, так и массовым производством, выполняющим операции высокой точности;
• предлагает обработку с несколькими типами фиксации. Оборудование может работать с патроном, цангой, обеспечивать операции с центром;
• в операциях как получистового, так и финишного точения станок по металлу ИЖ позиционируется как оборудование с высокой производительностью.

Отдельные модификации агрегата специально созданы для достижения высокой точности или нагрузочной устойчивости при выполнении грубых работ.

Станок токарно-винторезный высокой точности 250ИТВМ.03.Ф1 с УЦИ (РМЦ 750 мм)

Описание

Станок токарно-винторезный высокой точности 250ИТВМ.03Ф1 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб. Станок 250 ИТВМ.03 отличается от базовой модели увеличенным межцентровым расстоянием и оснащен системой цифровой индикации.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности. Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент. Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой. Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла. Станина станков 250 ИТВМ.01, 250 ИТВМ Ф1, 250 ИТВМ.03 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы. Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.

Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение. В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы. Станок модели 250 ИТВМФ1 оснащен системой цифровой индикации (СЦИ).Оснащение станка СЦИ позволяет:

• — осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм;
• — проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
• — вводить компенсацию износа инструмента.

Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач. На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.

Правила эксплуатации

Приводной механизм ИЖ-250 оснащен электродвигателем мощностью 3 кВт, 12-скоростным редуктором, системой поликлиновых и клиновых ремней. Переключение скоростей на редукторе осуществляется при помощи специального маховика, который связан с двумя селекторными дисками с системой отверстий. Поворотом маховика создается требуемая комбинация отверстий, в которые входят фиксирующие пальцы рычагов, отвечающих за введение в зацепление блоков шестерен с различными параметрами. После выбора требуемой скорости управляющая рукоятка оттягивается, что необходимо для притормаживания вращающихся шестерен, и только затем в зацепление вводятся требуемые блоки.

На станке ИЖ-250 установлен фартук закрытого типа, механизм которого отвечает за продольные и поперечные подачи суппорта в ручном и механическом режимах, а также за нарезание резьбы, для чего задействуется ходовой винт. Во всех остальных случаях при выполнении различных токарных операций используется ходовой валик.

Станок ИЖ-250 ИТВМ

В фартуке станка ИЖ-250 установлено блокировочное устройство, которое исключает возможность одновременного включения ходового винта и валика, а также продольной и поперечной подач. На лицевой части фартука, что видно по фото или чертежу станка, расположена рукоятка, при помощи которой и осуществляется управление всеми подачами.

Существует еще ряд моментов, на которые следует обращать внимание при эксплуатации станка модели ИЖ-250. Рассмотрим их

• Отдельные модификации станка данной модели не предполагают использование редуктора для изменения скорости вращения шпиндельного узла, в них настройка данного параметра реализуется за счет изменения частоты вращения вала приводного электродвигателя. На таком токарном оборудовании устанавливаются более мощные электродвигатели – 5,5 кВт.
• К электрической сети станок подключается при помощи пакетного выключателя.
• Для работы станка ИЖ-250 необходима трехфазная электрическая сеть с напряжением питания, равным 380В.

Основные технические характеристики

Высокие технические параметры и расширенная сфера применения определяются особыми особенностями сборки и детальными схемами станка.

Общий вид станка

При соответствующем качестве поверхности станок ИЖ производит обработку точно и эффективно. Отличительная особенность, которая сразу заметна по внешнему виду, – есть специальное преселективное управление скоростями. В результате переключения шпинделя в предыдущем шаге при выполнении нового не потребуется переключать скорость. Это обеспечивает не только дополнительное удобство и увеличение скорости работы, но и безопасность мастера. Подачи регулируются при помощи рукоятки, при этом направление устройства идентичное тому, куда направлен суппорт.

Управление приводом ведется через редуктор с 12 потенциалами. Шестерни переключаются в результате поворота маховика — создается схема отверстий. Удобна система цифровой индикации. Специалист может производить замеры с точностью до 0,1 мкм.

Назначение и описание агрегата

Станок токарно-винторезный 250ИТВМ.01отличается приличным по величине набором функций, а также вменяемой ценой. Такой агрегат легко обтачивает небольшие металлические заготовки. Чтобы его высокая точность обработки сохранялась подольше, не используйте его под крупные  серии деталей и, в особенности, для их предварительной обработки. Для таких процессов в линейке есть агрегат в исполнении 250 ИТПМ, который производится под заказ.

Указанное оборудование выпускалось станкостроительным заводом ИжмашСтанко (Ижевск). Агрегаты, комплектующие изделия и запчасти к нему имеются в продаже в полном объеме. Причем их стоимость приемлемая.

Вся рассматриваемая нами серия станков разрабатывалась на основе конструктивно и технически удачной схемы агрегата ИЖ1И611П. Они выполняют разнообразные виды токарных операций с фиксацией детали патроном, цанговым зажимом либо вращающимися центрами, производят нарезку резьбы дюймовой, метрической и модульной резьбы.

Основной привод выполнен электродвигателем, работающим на клиноременную передачу (одиночную и поликлиновую) или зубчатый редуктор (12-и ступенчатый).

В корпус передней бабки монтируют:

• Шпиндельный узел, объединенный со входным шкивом.
• Комплекты зубчатых колес (два) – перебор (с передаточным соотношением 1 : 8) и звено, увеличивающее шаги для резьбы.

Повысить производительность работ на станке позволяет отказ от пробного прохода с последующими замерами деталей. Это новшество реализовано в токарном станке ИЖ250ИТВМФ1. Для этого он имеет устройство цифровой индикации (УЦИ). Оно значительно упрощает работу специалиста по  расчету глубины резания, соответствующего ей числа оборотов лимба с фиксацией их на экране. УЦИ способствует обеспечению станку высокой точности обработки за счет:

• Отражения величины размера (в мм, дюймах) с дискретностью в 0,1 – 100 мкм.
• Учета компенсационных поправок, учитывающих изнашивание трущихся пар станочного агрегата и кромки режущего инструмента.

Точный отсчет для поперечной подачи (до 0,005 мм/об) осуществляется механизмом типа «верньер». Это маховик с нониусной шкалой. Коробка подач в состоянии менять скорость резца при нарезании резьбы, точении и остальных операциях. Причем делает это в достаточно широких пределах. Резьба с высокой точностью нарезается при условии прямого подключения ходового винта к гитаре (без участия коробки подачи).
