Инструмент для штробления газобетона
Газобетонные блоки благодаря своей ячеистой структуре технологичны в монтаже. Например, отрезать часть блока нужного размера или выполнить скос можно с помощью ножовки по дереву, а отверстие нужного размера — с помощью сверла или коронки. Выполнение штробы в блоке или стене является аналогичной операцией, для которой применяется свой инструмент. Подбор необходимого инструмента для штробления стен зависит в основном от объема планируемых работ.
Профессионалы предпочитают пользоваться электрическими штроборезами, имеющими полный набор функций для любого вида работ. Некоторые работы можно выполнить с помощью имеющихся в хозяйстве перфоратора, болгарки или дрели. В качестве инструмента в этом случае используются их стандартные насадки — алмазный круг, ударное зубило, фреза. Также для ручной работы с газобетоном давно опробованы простые по конструкции, эффективные в работе, недорогие и доступные в приобретении штроборезы.
Изготовление ручного штробореза
Рабочей частью ручного штробореза является скребок, для изготовления которого можно использовать водопроводную трубу или полосу.
Диаметр трубы должен соответствовать ширине паза. От нее отрезается кусок длиной 100-120 мм, один край которого обрезается под углом 45°. Полученный скребок приваривается к рукоятке под углом 30-40°, чтобы обеспечить оптимальный угол при протяжке инструмента.
В качестве полосы можно использовать монтажную перфорированную полосу, пилу от коронки по дереву или кусок гибкой механической пилы. Выбранный материал нужно согнуть в форме треугольного скребка с закругленными углами, с помощью сварки закрепить между собой свободные концы и приварить под нужным углом к рукоятке.
Для рукоятки используется водопроводная труба, стальная арматура или полоса. Лучше изготовить по образцу заводского штроборез с 2 рукоятками — для прижима и для протягивания. Форма ручек может быть самой разной, расстояние от скребка до прижимной ручки составляет примерно 200 мм, расстояние между прижимной и протяжной ручками — примерно 300 мм.
Изготовление электрического штробореза
Производительность штробления, сравнимую с использованием фирменных штроборезов, проще всего получить доработкой болгарки. Ее мощности хватит для резки газобетона 2 алмазными кругами, установленными с нужным зазором. Производители еще не предложили такую востребованную строителями форму инструмента, так что разрабатывать способ крепления в этом случае приходится индивидуально под имеющуюся болгарку.
Доработка конструкции заключается в изготовлении дополнительных деталей для установки и крепления двух дисков. При небольшой ширине паза под прокладку электропроводки нужна будет дополнительная прижимная гайка с буртиком для установки второго диска. Ею закрепляют первый диск, а второй зажимают штатной гайкой. Для широкого паза придется изготовить дистанционную шайбу и новую прижимную гайку для обеспечения ее закручивания минимум на 5-6 витков резьбы.
Следующий шаг доработки относится к обеспечению нормальных условий работы. Резка газобетона электрическим инструментом связана с образованием большого количества строительной пыли, для чего профессиональные штроборезы оборудованы защитным кожухом со специальным патрубком для пылеотсоса. В какой-то мере это устройство может заменить пылесос, но при его отсутствии лучше доработать и защитный кожух болгарки.
Нижняя сторона кожуха в месте выхода дисков обрезается по плоскости, по периметру которой приваривается фланец шириной 10-15 мм из полосы толщиной 4-5 мм. Фланец служит в качестве опоры при протяжке штробореза по поверхности, а высота выступания дисков должна обеспечить требуемую глубину канавки. Для регулировки глубины реза на фланец можно устанавливать дополнительные пластины.
Патрубок для пылеотсоса можно выточить или сделать из куска водопроводной трубы, а устанавливать необходимо в передней по ходу протягивания части кожуха. Для удобства в работе необходимо переустановить и ручку крепления болгарки на корпус кожуха. Для этого в удобном месте к нему приваривается гайка нужного размера.
Как штробить без пыли?
Незаменимой деталью штробореза, сделанного, как насадка на болгарку, является защитный кожух. Он предотвращает пользователя от образующихся остатков обрабатываемого материала. Для штробления стен кожух должен обладать к тому же пылесосом для отвода пыли. Механизм с фильтром для улавливания пыли не подойдет, так как при резке камня возникает много остатков, которые быстро загрязнят фильтрующий элемент. Эффективность такого пылесоса, конечно, снизится в разы.
При маленьких объемах работ, когда пользование штроборезом обойдется без пыли, можно изготовить кожух из остатков фанеры или ламината. В таком случае насадка для болгарки не имеет возможности изменять глубину штраба. Деревянная основа фанеры предполагает легкое скольжение по поверхности из бетона. Таким образом, наличие колесиков для перемещения исключается.
Многих интересует вопрос, как сделать штроборез с хорошим кожухом, позволяющим изменять каналы и имеющим патрубок для отведения частиц пыли.
Как сделать штроборез из болгарки своими руками
Прежде чем приступать к работе, необходимо найти ответы на такие вопросы:
- Как отвести пыль? Несмотря на кажущуюся простоту вопроса, ответ на него существенно облегчит дальнейшую деятельность и позволит избежать сложностей в работе.
- Как разметить два диска на валу, рассчитанном только на один круг. Конструкция обязательно должна получиться надёжной и стойкой. При этом приходится учитывать множество моментов. Так, круги следует размещать точно параллельно по отношению друг к другу, они должны выдерживать огромные нагрузки и быть в силах работать в сложных условиях. Для болгарки, например, — это резание армированного бетона — далеко не все модели смогут потянуть эту задачу должным образом.
Слова о надёжности — это не пустой звук.
Изготовление защитного кожуха
Защитный кожух вблизи Конструктивно он является приплюснутым цилиндром, обрезанным сбоку. Дополняет его патрубок, рассчитанный на присоединение к нему шланга пылесоса. Последняя машина может быть строительной или вполне обычной бытовой. Во втором случае следует убедиться, что фильтр сможет потянуть будущие нагрузки.
Размеры цилиндра должны быть достаточны для помещения в нём дисков, размещаемых на требуемом и достаточном расстоянии.
Пластины приставляются, чтобы обеспечить защиту. Полоска стали сгибается, прикладывается и приваривается с прицелом на обеспечение целостной конструкции. Зависимо от принципа создания заводской защиты болгарки, в пластинах делаются отверстия для крепёжных болтов. На худой случай, их можно приварить.
Регулировка глубины пропила
Для решения этой задачи используется кожух. Дополнительно он ещё и позволяет направлять уже готовый штроборез. Для этого к конструкции добавляются колёсики. С регулировкой глубины самодельного штробореза дела обстоят сложнее:
- приходится работать с подвижной частью механизма;
- на кону стоят вопросы безопасности и сохранения здоровья.
Механизм регулировки глубины пропила делается в форме, похожей на букву «Т» или «Г», с помощью 2-х уголков. Крепятся они к верхней части сделанного защитного кожуха таким образом, чтобы была возможность свободно опускать/поднимать расположенные внизу компоненты техники. Именно за счёт этого и будет осуществляться регулирование дисков и того, насколько они будут выходить за линию кожуха. Для фиксации используется упор или же болтовое соединение.
Ещё на основании направляющей полезно приварить боковины — в таком случае, независимо от глубины реза, пыль не будет вылетать из-под кожуха. Хотя верхняя часть используется по минимуму, она необходима для получения устойчивости. Ведь именно к ней будут крепиться колёсики, способствующие плавному перемещению инструмента.
Установка на вал двух дисков
Два диска успешно установлено Заводская деталь крайне редко изготавливается достаточно длинной, чтобы на ней получилось закрепить 2 круга. Выхода из этого положения два:
- использование нового вала;
- применение зажимной гайки (которая закрывала бы первый круг и могла удержать второй).
Второе решение является более привлекательным вследствие таких причин:
- не нужно разбирать шлифмашинку;
- гайка более простое изделие, нежели вал;
- при выходе болгарки из строя покупается другая, на которую гайка попросту переставляется;
Порядок действий для этого решения-чертежа следующий:
- Устанавливается первый диск на вал болгарки.
- Сверху ложится втулка.
- Далее следует второй диск.
- Гайка пускается сквозь круг № 2 и втулку. Затем она затягивается с тем, чтобы прижать первый диск. Одновременно при этом должны сжаться второй круг и втулка.
В целом, сейчас устройство завершено. Именно так решается вопрос, как из болгарки сделать штроборез.
Для чего нужен кожух
Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.
Применять насадку на болгарке следует в следующих случаях:
- При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
- Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
- Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке
Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.
Это интересно! Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.
О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.
Усовершенствованный инструмент
Чтобы вся пыль сразу же удалялась во время штробления стен, можно оборудовать свой самодельный штроборез пылесосом. Всасывающий шланг закрепляется над режущей частью, тем самым моментально забирает так называемое «пылевое облако». Модернизированный кожух можно купить, а можно сделать своими руками. В первом случае Вы отдадите немалое количество денег на деталь, которую возможно собрать самостоятельно индивидуально под ваш инструмент.
Для того чтобы изготовить штроборез с пылесосом, нужно взять расходный материал и включить фантазию. Существует множество идей по сборке кожуха из металлической трубы, прочной кастрюли и даже пластикового контейнера. Рекомендуем просмотреть фото идеи, чтобы набраться вдохновения и сделать свой вариант кожуха с пылеотводом:
Обращаем Ваше внимание на то, что патрубок должен быть установлен сверху самодельного штробореза. Это связано с вращением режущего круга, как раз при таком расположении всасывающего шланга вся пыль сразу же будет удаляться из рабочей зоны. Интересная идея для изготовления
Интересная идея для изготовления
Если Вы все же решили сделать самостоятельно защитный кожух, рекомендуем перед созданием патрубка замерить диаметр шланга от пылесоса, чтобы при креплении отвод не болтался и в то же время мог нормально зайти в посадочное место. Также не забываем, что для подключения такой модели самодельного штробореза нужно две розетки, расположенные рядом. В этом случае советуем Вам самому сделать электрический удлинитель на две розетки специально под данный вид работы.
Рассматриваем еще одно самодельное устройство
При работе таким способом с пылесосом, его фильтр будет часто забиваться, чтобы этого не происходило, рекомендуем изготовить самодельный фильтр циклон. С ним будет гораздо меньше хлопот при выполнении работы по штроблению стен.
Виды
В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.
Ручной
Ручной штроборез применяется при выполнении углублений в «мягких» строительных материалах типа газобетона или пенобетона. Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.
Конструкция ручного штробореза отличается простотой.
Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.
Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.
Порядок действий при работе ручным штроборезом:
- наносится разметка согласно проекта инженерных коммуникаций;
- режущую кромку совмещают с началом линии разметки;
- одна из рук выполняет хват ручки, находящейся дальше от лезвия;
- другая рука берется за ручку возле лезвия;
- рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.
Электрический
Электрические штроборезы используются для нарезки каналов в строительных конструкциях из материалов любой твердости. Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.
Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.
Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.
Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.
Штроборез из болгарки своими руками
к использованию именно болгарки
Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.
В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.
При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.
Особенности использования самодельного штробореза
Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.
Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.
Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.
С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.
При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.
Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.
Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.
Немного о штроблении
Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:
- Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
- Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
- Дно штробы – ровное, без выступов.
Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.
Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.
В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.
Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

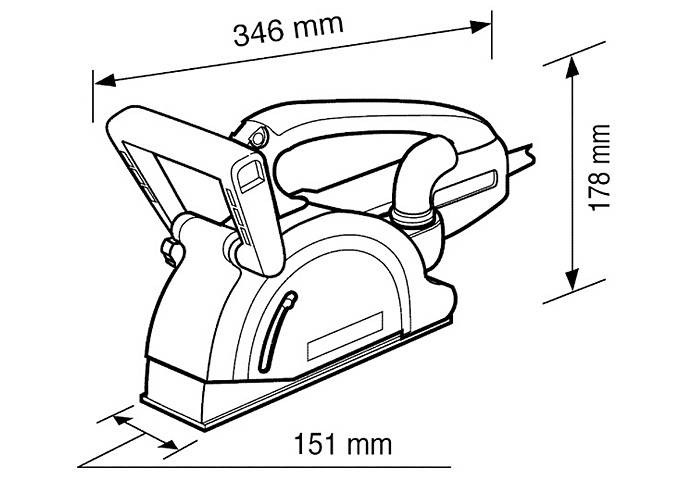

Модели штроборезов и как они работают
Давайте посмотрим на несколько штроборезов по бетону для понимания конструкции, принципа работы и возможностей.
Интерскол ПД-125/1400Э
Штроборез от отечественного производителя. Два диска по 125 мм способны проделать борозду глубиной до 30 мм и шириной до 30 мм. Мощность агрегата составляет 1400 Вт. А максимальное количество оборотов — 9500 в минуту. Стоимость этого инструмента составляет около 6 000 руб.
Этот штроборез очень похож на УШМ, возможно, в основе она и лежит
Bosch GNF 35 CA
Более производительный вариант ручного штробореза для газобетона, бетона и кирпича. 2 режущих диска по 150 мм. Максимальная ширина паза — 39 мм, а максимальная глубина — 35 мм. Мощность устройства составляет 1400 Вт. Конструкция предполагает подключение пылесоса и вывод пыли и осколков. Стоимость такого инструмента довольно высока — 40 000 руб.
Удобный и практичный инструмент, правда, дороговат
Makita SG150
Мощный и производительный штроборез. Глубина реза может достигать 45 мм, а ширина − 35 мм. Мощность составляет 1800 Вт, но при этом количество оборотов немного меньше обычного — 7800 об/мин. К нему также можно подключить пылесос. Стоит прибор около 42 000 руб.
Функциональный и мощный вариант
Армирование монолитного пояся для стропильной системы
Нередко в загородных коттеджах устраивают мансарды. Для этих целей чаще всего возводят аттиковые стены, которые являются продолжением несущих стен. Как правило, их высота колеблется от 0,7 до 1,2 м. На эти стены и опираются стропила крыши. Для упрочнения конструкции закладывается специальный железобетонный пояс. На него впоследствии опирается мауэрлат стропильной системы.
Конструкция пояса для стропил практически ничем не отличается от армопояса для перекрытий. Его высота составляет не менее 15 см. Как и армопояс, здесь можно применять теплоизоляцию для уменьшения потери тепла.
В поясах для двускатных крыш обычно оставляют место для окон. Если же крыша планируется четырехскатная, то пояс делается без промежутков.
Армирование кладки из керамзитобетона и газосиликата значительно улучшает эксплуатационные свойства здания. Возводить стены дома необходимо строго по проекту, соблюдая СНИПы, так как это существенно продлит его срок службы. Покупайте качественную арматуру и сварную сетку, устойчивую к коррозии. В этом случае вы будете уверены в том, что стены дома не потребуют ремонта несколько десятилетий!
Как сделать штроборез из болгарки
Такой электроинструмент как штроборез, своим внешним видом, а также принципом работы очень сильно напоминает угловые шлифовальные машины (болгарки). В таких инструментах, в качестве режущих элементов, применяются алмазные круги. Однако в отличие от УШМ, бороздоделы оснащаются не одним, а двумя, парно расположенными по отношению друг к другу пильными кругами.
Однако для применения в домашних условиях, простой бороздодел можно самостоятельно сделать из простой болгарки. Для этого потребуются такие материалы как:
- алмазные диски (2 штуки);
- гайки (необходимы для фиксации кругов на УШМ);
- специальный защитный кожух, оснащенный патрубком для отвода пыли (можно изготовить самостоятельно из металлического листа).
В данном случае необходимо адаптировать УШМ для одновременного использования двух отрезных дисков. Для этого на нее устанавливается один диск и затягивается гайкой. Затем, на закрученную гайку, поверх первого, необходимо установить второй пильный диск и тоже зафиксировать его гайкой.
Стоит учитывать тот факт, что некоторые модели УШМ оснащаются валом небольшой длины. Поэтому в этом случае, после установки второго отрезного круга не будет хватать места для закручивания второй фиксирующей гайки. В такой ситуации, непосредственно между отрезными дисками можно установить не зажимную гайку, а обыкновенную шайбу. Это позволит существенно сэкономить длину вала болгарки для дальнейшей фиксации второго круга при помощи зажимной гайки.
Между установленными на болгарке отрезными кругами, можно размещать специальные втулки. Благодаря этому расстояние между ними будет меняться, что соответственно повлияет на показатели ширины проделываемых на поверхности стен канавок.

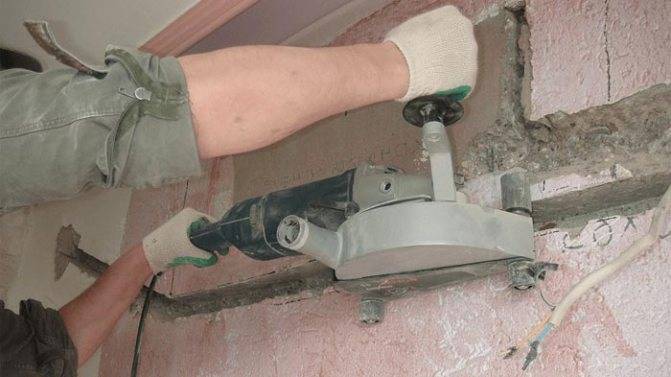

Штробление стен болгаркой или эффективность этого инструмента
Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:
Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно
Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно
При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки
Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора
На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.
Это интересно!В конструкции УШМ следует использовать исключительно алмазные круги, которые предназначены для резки бетона. Применение абразивных и прочих видов дисков недопустимо. Исключение составляет применение пильных дисков с зубьями, которые можно установить в шпиндель болгарки для вырезания канала в деревянной стенке.
Устройство и принцип работы штробореза
Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:
- Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.
Ручным инструментом нарезают штробы за счет усилия рук
- Электрические штроборезы работают по принципу болгарки. Инструмент имеет корпус с рукоятками. Внутри установлен электродвигатель. В зависимости от модели, на шпиндель надевают 1, 2 и даже 5 алмазных дисков. Кожух, закрывающий режущие круги, устроен не так как у болгарки. Он закрыт с обоих боков и у большинства моделей оснащен патрубком для подключения пылесоса.
У электрических штроборезов рабочим элементом выступает алмазный диск
Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.
Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках
Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.
Работа с электрическим штроборезом ничем не отличается от использования болгарки
Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.
Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.
Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.
Подготовительные мероприятия
Поскольку штроборезы заводского изготовления имеют цену от 5,5 тыс. руб. (бюджетные модели, оборудование профессионального уровня обойдется в 50-60 тыс. руб.), то для домашнего ремонта применяют самодельные насадки на шлифовальную машинку.
Болгарка должна иметь мотор мощностью не менее 1500 Вт, поскольку установка двойного диска увеличивает нагрузку на привод.
Необходимые инструменты и материалы
Для изготовления приспособления потребуются:
- Обрезки или кусок листа углеродистой стали толщиной от 1,5 до 3 мм, необходимый для щитка. Применять конструкции из пластика или фанеры не следует из-за низкой механической прочности и недостаточной устойчивости к воздействию потока нагретой пыли.
- Стальная трубка, пригодная для подсоединения рукава пылесоса (напрямую или через переходник).
- Инструмент для резки заготовок, сверления отверстий и зачистки сварных швов.
- Сварочный инвертор и защитная маска.
- Измерительный и чертежный инструменты.

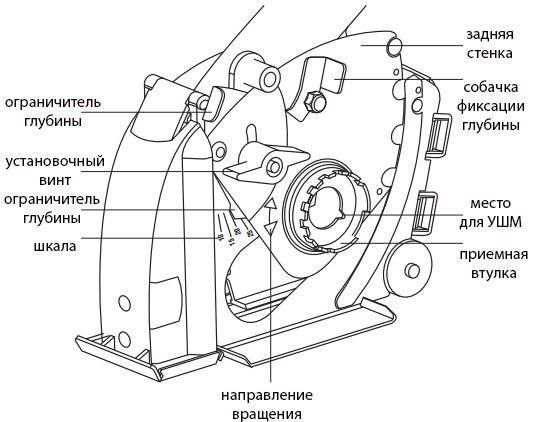

Чертежи и схемы насадок для штрабления
На угловой шлифовальной машинке имеется штатный защитный экран, который используется как шаблон для разметки заготовок. Мастер может разработать эскизные чертежи насадки, ориентируясь на мощность электродвигателя, габариты болгарки и диаметр режущего инструмента.
При изготовлении приспособления следует учитывать увеличение массы штробореза. Тяжелое оборудование сложно удерживать в горизонтальном положении при резке протяженных борозд.
Установка защитного кожуха
После прочтения инструкции понятно, что сделать ручной штроборез из болгарки своими руками очень просто. К недостаткам такой конструкции относится плохая эффективность кожуха. Возникнет необходимость использовать пылесос, если выполнялось штробление и последующая обработка пеноблоков перфоратором. Для этого лучше сделать адаптированный защитный кожух.
Специальный кожух можно купить или сделать самому. Для изготовления опорной подошвы можно использовать обыкновенную профильную трубу и приварить к ней боковины. Если используется кастрюля, ее необходимо обрезать, очистить от эмали и выполнить правильную сверловку. Для отвода пыли придется приварить патрубок, под который вырезается отверстие приблизительным диаметром 3 см.
Качественный кожух для штробореза из болгарки
В случае многократного применения при больших производственных объемах необходима более надежная конструкция, состоящая из нескольких деталей, собранных в единое целое. Для чего подготавливают:
- листовое железо;
- трубу прямоугольного сечения;
- шпильки с резьбой;
- гайки;
- сварочный аппарат.
Вначале раскраивают лист железа толщиной не менее 2 мм, размечая на нем две одинаковые боковые плоскости и одну полоску для их соединения. Детали вырезают, используя пилку по металлу, при помощи электрического лобзика. Толщина полоски произвольная, но с учетом максимальной ширины пропила. К полосе приваривается одна плоскость, затем другая с прорезью для крепления зажима и регулировки передвижения болгарки.
Вырезается держатель болгарки, к нему приваривается хомут, снабженный зажимным механизмом. Диаметр хомута подбирается под диаметр УШМ, но по размерам он аналогичен фабричному кожуху от болгарки. К нему прикрепляют две опорные планки с отверстиями для крепления колес. На подготовленное отверстие для удаления пыли устанавливают пылеотводящий патрубок с местом крепления рукоятки.
Производят предварительную сборку всей конструкции, осматривают на предмет выявления различных дефектов. Следуя требованиям безопасности, острые углы с заусенцами стачивают напильником, поверхность очищают от сварочных «брызг», ржавчины, масляных пятен и покрывают краской.
Когда она высохнет, произведя окончательную сборку конструкции, проверяют ее работоспособность.
Изготовление штробореза своими руками оправдано при выполнении небольших объемов работ, когда приобретение дорогостоящего инструмента не имеет смысла. Характеристики самодельного устройства во многом аналогичны фабричным изделиям, поэтому сложностей в процессе эксплуатации не возникает.
