Материалы для изготовления рамы и крышки столярного стола
В процессе обработки деревянных заготовок рабочая поверхность подвергается серьезным нагрузкам, поэтому к ней предъявляются повышенные требования. Независимо от того, изготавливается ли обычный или складной столярный верстак своими руками, его конструкция должна быть прочной и жесткой.
Верстак необходимо изготавливать из жестких и прочных материалов.
Качественно выполненная рама должна выдерживать все виды нагрузок:
- Статические. Возникают под воздействием большого веса, если на столе обрабатывается массивная заготовка.
- Динамические. Являются побочным эффектом таких процессов, как сверление, пиление, удары и т. п.
Прочностные характеристики рамы зависят от таких факторов, как надежность крепежных элементов (гвоздей, болтов, гаек, шурупов) и тип материала, из которого она выполнена. Подверстачье изготавливается из древесины хвойных пород, например, сосны. Хотя для этих целей также подойдет липа или клен.
Чаще всего столешницу верстака изготавливают из древесины.
Столешницу для верстака изготавливают из древесины, обладающей высоким показателем прочности:
- бука;
- дуба;
- клена;
- ясеня и т. п.
Для создания крышки столярного стола своими руками специалисты рекомендуют брать клееный щит. В этом случае не придется тратить много сил и времени на подгонку древесины. Полноценная заготовка в виде клееного щита избавит от необходимости раскраивать материал, обрабатывать его кромочную часть, а затем склеивать и выравнивать. Готовый щит обойдется немного дороже, но это стоит того.
На заметку! В процессе работы с деревянными заготовками можно случайно повредить крышку электроинструментом. Чтобы это предотвратить, для столешницы верстака из фанеры или ДВП можно изготовить дополнительный настил. Он вырезается в соответствии с формой и размерами крышки. Лучше, если защитный настил будет изготовлен вместе с верстаком.
Раму столярного верстака производят из дерева, реже из металла.
Стационарные верстаки
Стационарных столярных столов и верстаков существует великое множество как заводского, так и самостоятельного исполнения, некоторые модели можно купить у нас. И начнем мы с классического деревянного верстака, коих в зависимости от страны появления и желания Мастера, тоже сейчас не малое множество:
Ниже несколько фото из Обзора Сергей Саблин. Мастер, его Мастерская, и как строить лучшие сауны, рекомендуем всем увлеченным столярным творчеством:
Приглашаем всех желающих делится фото и видео своих Мастерских! Еще варианты деревянных верстаков:
по данному верстаку есть план-схема с чертежами
по данному верстаку есть план-схема с чертежами. Ниже американский вариант современного столярного верстака — рабочего стола.
На фото ниже — стол с профилями рельсами Kreg

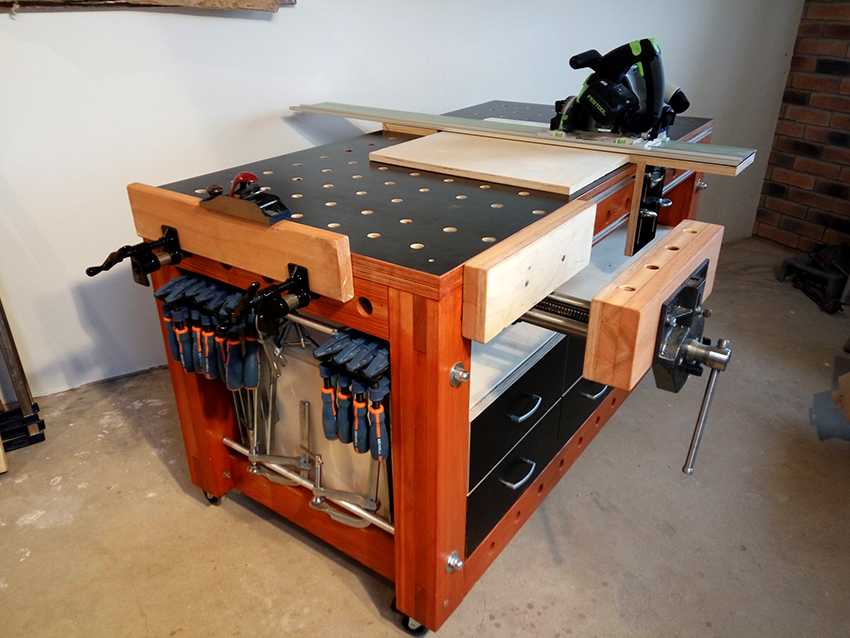

Стационарные версии идеи фестул стола Festool MFT 3
Рабочий стол, переделанный под верстак:
Проектирование
В работе очень помогут подробные чертежи. Иногда сделать верстак кажется довольно просто задачей, при выполнении которой можно обойтись без них – особенно тем, кто умеет работать своими руками, но в чертежах не силён. Но уже в ходе работы в подобных случаях может возникнуть немало проблем, которых можно было бы избежать при полноценном этапе проектирования, так что пропускать его не рекомендуется.
Сразу стоит определиться с основными параметрами. Предпочтительная высота зависит от роста того, кто будет работать за верстаком – в среднем это 80 см. Габариты обычно определяются исходя из размеров помещения, в котором верстак будет установлен, но, поскольку в этом случае речь об уличном, свободы для манёвра больше. Но часто уличные верстаки наоборот делают совсем небольшими, чтобы их было удобно передвигать.
Также нужно предусмотреть в необходимом количестве углубления для деталей, упоры, тиски – смотря по тому, для каких работ предназначается верстак. Если на поверхности должны быть углубления для фиксации тяжелых деталей, то на обратной стороне столешницы проделывается углубление, предназначенное для ремонта мелких деталей. Что до тисков, то малые изготавливают из металла, а крупные из дерева.
При проектировании стоит предусмотреть и использование пространства под столешницей: выдвижные полки и ящики будут полезным для хранения инструментов и материалов. Впрочем, если верстак будет передвижным, то иногда лучше обойтись без них. Также в случае, если предполагается часто его передвигать, стоит облегчить всю конструкцию, используя материал тоньше. Столешница может быть откручивающейся, а ножки складными – всё это очень удобно, когда для хранения верстака мало места.
Левшам нужно учесть свою особенность при проектировании – если вы опираетесь на уже готовые чертежи из интернета, учтите, что верстак по ним создан для работы с преобладающей правой рукой. Небольшие изменения помогут это исправить.
Обычно при проектировании опираются на уже готовые образцы с небольшими модификациями. Но эти улучшения не всегда идут на пользу. Так, часто они сводятся к увеличению размеров и толщины досок, чтобы можно было как следует размахнуться и не бояться, что верстак сломается – в результате он оказывается слишком массивным. Всё же домашний верстак обычно предназначается для не самых сложных задач, исходя из чего и стоит определять желаемые параметры. В большинстве случаев нет никакой необходимости делать его слишком большим или прочным. Его будет неудобно передвигать, да и обойдётся он дороже.
Станина: металл или дерево?
Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.
Деревянные станины верстаков
Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.
Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.
Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.
Если нет сварки
Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.
Конструкция цельнодеревянного верстака
Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.
Станины верстаков из металла
Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.
Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.
Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.
Каркас столярного верстака
Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.
Чертеж столярного верстака (вид спереди).
Чертеж верстака (вид сбоку).
Таблица 1 — список деталей каркаса
| № | Наименование | Чистовые размеры, мм | Материал | Количество | ||
| толщина | ширина | длина | ||||
| A | Деталь ножки | 46 | 70 | 820 | сосна | 4 |
| B | Нижняя проставка | 46 | 70 | 100 | сосна | 4 |
| C | Верхняя проставка | 46 | 70 | 680 | сосна | 4 |
| D | Поперечная проножка | 46 | 70 | 366 | сосна | 2 |
| E | Поперечина крышки | 46 | 70 | 458 | сосна | 2 |
| F | Продольная проножка | 46 | 70 | 1400 | сосна | 2 |
| G | Продольная царга | 46 | 70 | 1308 | сосна | 2 |
| H | Нижняя полка | 16 | 504 | 1258 | ДСП, МДФ | 1 |
| I | Проставка столешницы | 50 | 50 | 366 | сосна | 2 |
Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.
Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».
Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.
Схема раскроя доски.
Острогайте детали и обработайте их наждачной бумагой средней зернистости.
Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.
Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

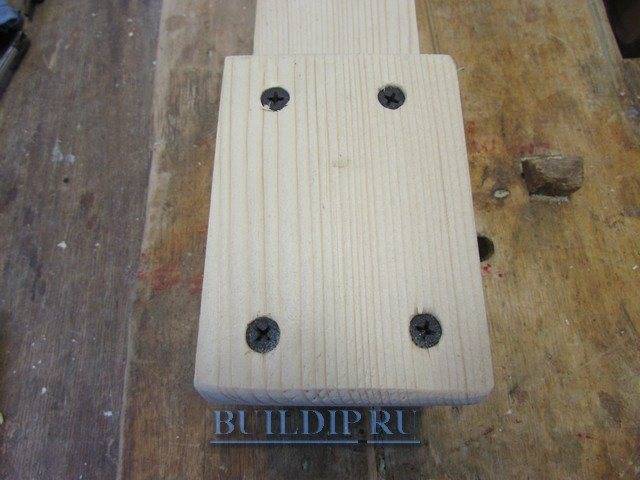

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.
Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.
Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

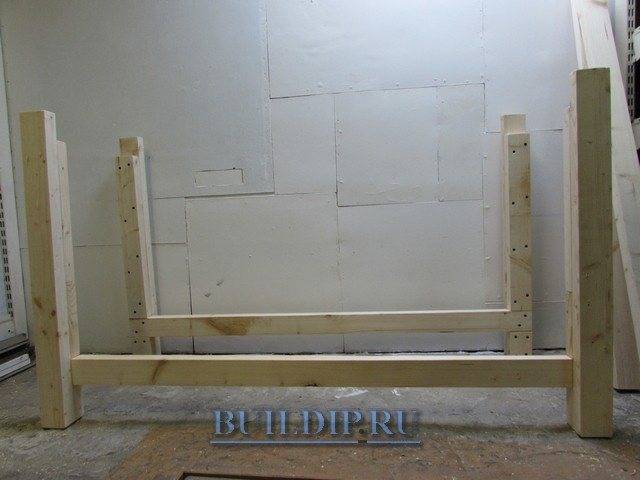

Прикрутите все четыре ножки на свои места.
Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.
Напилите детали и закрепите на клей и шурупы.
Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.
Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.
Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.
Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках
Как сделать модули с удобными выдвижными ящиками
Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).
Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.
Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.
Схема монтажа направляющих на стенках корпуса.

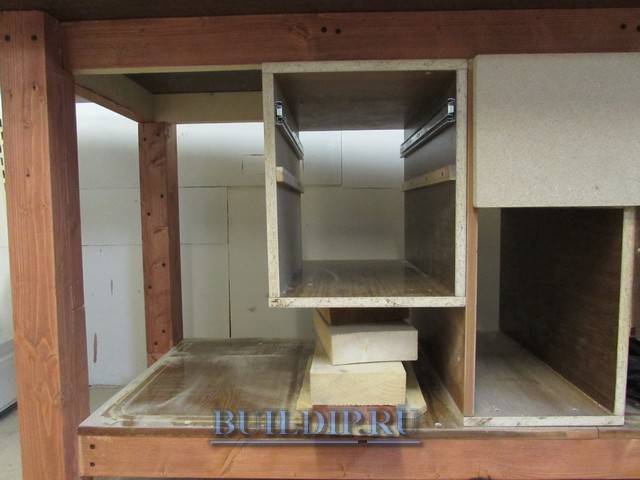

Закрепите готовый модуль под крышкой верстака.
Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.
Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.
Выдвиньте до упора средние рельсы.
Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.
Поставьте переднюю накладку на место.
Изготовление шкатулки: работа со стенками
Перед началом работ обязательно нужно подготовить чертежи. Изделия из дерева по технологии, проверенной временем, предполагают применение соединения шип-паз. Для работ следует подготовить торцевые стенки в количестве 2-х штук со следующими размерами: 10 x 56 x 46 мм. Понадобятся и продольные стенки в таком же количестве, их размер будет равен 292 мм.
Для настройки пильного станка на изготовление шиповых соединений следует воспользоваться базовым диском (19 мм) и проделать пробный вырез на заготовке. Затем следует осуществить перенастройку на 6 мм и проверить ширину паза. В обрезке выпиливается паз (19 мм), а после отрезается проставка до толщины, которая будет равна ширине паза. Затем эту операцию необходимо повторить с пазом в 6 мм.
Затем диск регулируется на глубину 11 мм. На подвижном упоре необходимо закрепить деревянную накладку, которая будет выступать от пильного диска вправо на 15 см. Накладка проводится над пильным диском, при этом необходимо прорезать паз. Из проставки выпиливается штырь, длина и толщина которого должны быть равны 50 мм и 6 мм. К удлиняющей накладке следует приклеить боковой упор и сделать вырезы в обоих торцах боковых стенок. Глубина пиления не должна быть изменена.
Пазовый диск на 19 мм устанавливается, чтобы сделать вырезы на торцах продольных стенок. На удлинитель при помощи двухстороннего скотча наклеивается боковой упор. 1-й упор удаляется, в обоих торцах торцевых стенок необходимо сделать центральный вырез.
Заключительный этап сборки верстака для столярных работ
Когда все элементы каркасной части собраны, можно приступать к установке ящиков и фурнитуры. В первую очередь нужно выполнить монтаж направляющих в тумбе, расположенной справа. Чтобы работать было удобнее, лучше воспользоваться временными вставками в виде панелей из дерева.
На заключительном этапе выполняется шлифовка изделия.
Вместо самодельных направляющих из дерева можно применять готовые выдвижные системы заводского производства. Такая фурнитура (при условии высокого качества) работает бесшумно и безотказно. Эти направляющие могут быть рассчитаны как на полное, так и на частичное выдвижение. Далее выполняется сборка ящиков для хранения. Для этого используются винты и клеевой состав, предназначенный для древесины. Размер фасадов подбирается с учетом габаритов тумбы.
Обратите внимание! Между фасадами обязательно нужно оставить небольшой зазор (около 1-3 мм), иначе ящики будут плохо выдвигаться. В качестве функционального дополнения на распорку можно установить подвижную планку, по которой будет двигаться один или несколько направляющих роликов
Их количество зависит от того, какие работы будут проводиться в мастерской. Чтобы ролик мог свободно перемещаться вверх-вниз, в подвижной планке делается прорезь под него, а затем устанавливается барашковая гайка, которая будет выполнять функцию зажимного винта
В качестве функционального дополнения на распорку можно установить подвижную планку, по которой будет двигаться один или несколько направляющих роликов. Их количество зависит от того, какие работы будут проводиться в мастерской. Чтобы ролик мог свободно перемещаться вверх-вниз, в подвижной планке делается прорезь под него, а затем устанавливается барашковая гайка, которая будет выполнять функцию зажимного винта.
В верхней части подвижной планки производится монтаж ролика. Для этого следует использовать держатель П-образной формы. Он обязательно должен иметь по бокам прорези или отверстия, предназначенные для оси ролика.
Иногда мастера прибегают к другим столярным хитростям, и самодельные приспособления, своими руками сделанные, становятся прекрасным дополнением к верстаку и прочему оборудованию:
- компактные стойки и держатели для резцов;
- скользящие упоры для торцовочной пилы;
- магнитные накладки на губках струбцин (трубных);
- приспособления для создания точных угловых отверстий дрелью;
- направляющие шины для дисковой пилы;
- настольные станки из МДФ для эксцентриковой шлифовальной машины и т. п.

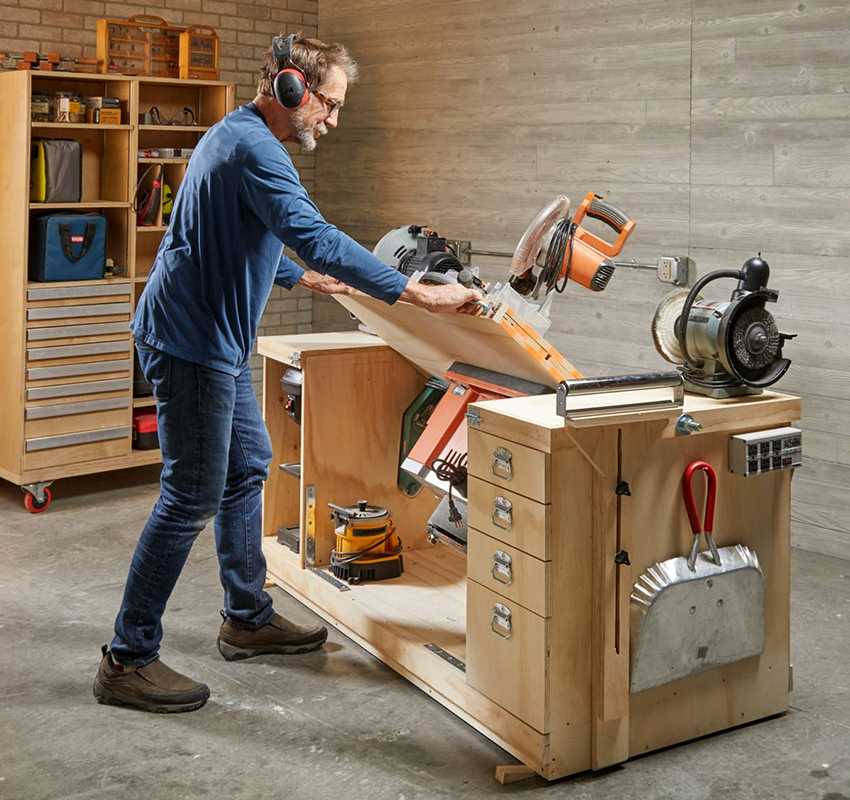

Готовый столярный верстак с поворотной столешницей и ящиками. Далее нужно установить на верстак своими руками столярный инструмент. В процессе монтажа электрооборудования на откидную крышку обязательно нужно сохранять баланс. Нельзя нагружать только одну сторону или один угол верстака. Установочные винты заглубляются минимум на 2/3 толщины в поворотной части столешницы. Это позволяет достигнуть надежной фиксации, ведь столярное электрооборудование имеет немалый вес. На боковых участках, где рабочая зона сохраняет стационарное положение, этот крепеж может проходить через всю толщину крышки.
В готовом виде самодельный верстак с поворотной столешницей и установленным на ней оборудованием очень удобен и функционален. Чтобы защитить древесину от негативного влияния влаги, желательно покрыть ее грунтовкой или даже краской. Все детали обрабатываются еще до сборки верстака и обязательно тщательно просушиваются. Окрашивание также позволит улучшить внешний вид рабочего стола в мастерской.
Как рассчитать размеры верстака в гараж: рекомендуемые габариты
Размеры конструкции подбираются индивидуально в зависимости от предпочтений владельца, а также с учетом предполагаемых видов работ. Ширина типовых конструкций находится в пределах 0,7-1,2 м, а длина составляет от 1,5 до 2 м. Верстаки бывают одноместными и двухместными. Различия между этими конструкциями заключаются в длине и количестве тумбочек с выдвижными ящиками. Если рабочий стол будет одноместным, в этом случае оптимальные габариты столешницы будут составлять 0,8х0,8х1,5 м. В двухместных конструкциях длина увеличена до 2,8 м.
Чертеж простого столярного верстака с размерами для гаража.
Высоту столярного верстака подбирают с учетом роста мастера, который будет за ним работать. Обычно этот показатель варьируется в диапазоне от 85 до 95 см. Проверить правильность расчетов достаточно просто. Если, стоя у стола, мастер может свободно упереться ладонями в его крышку, значит, высота подобрана верно
Очень важно не ошибиться с этим показателем, поскольку частые вытягивания и сгибания вредны для спины человека и могут привести к быстрому утомлению
То же самое касается и металлических конструкций, которые могут использоваться еще и для слесарных работ. В любом случае рабочий стол должен быть устойчивым и очень прочным. Минимальная толщина крышки равна 5 см. В качестве обивки применяется текстолит или линолеум, которые защитят столешницу от повреждений. В слесарных верстаках деревянная поверхность рабочего места закрывается стальной крышкой. Минимальная толщина этого покрытия – 5 мм.
Как он устроен?
Устройство

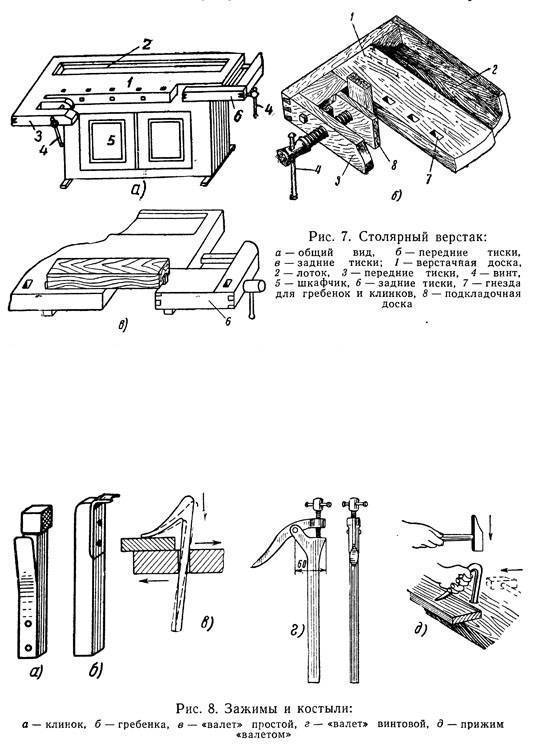

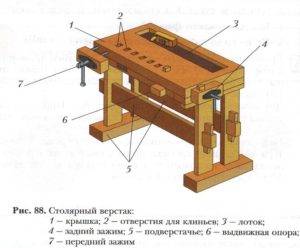

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:
- основание (подверстачье);
- столешница (крышка);
- дополнительные элементы.
Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.
Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.
Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.
Дополнительные элементы:
- тиски;
- гнезда для установки упорных клиньев;
- лоток для временного размещения инструмента;
- дополнительная полка под основной столешницей.
Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

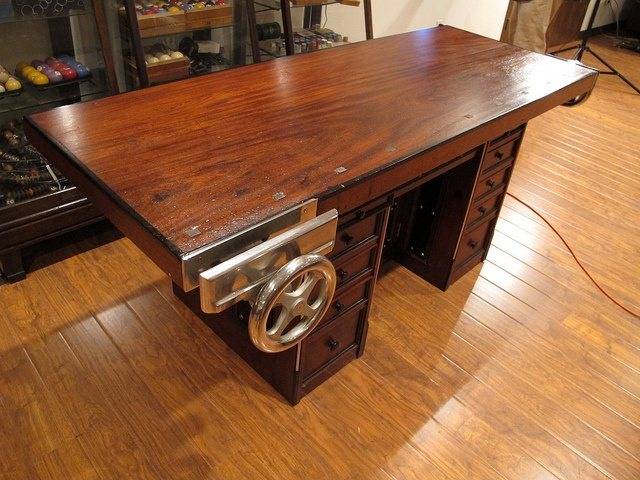

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.
Распространенные бренды
В продаже встречается довольно большое количество различных моделей, предназначенных для работы в домашней мастерской. Наиболее востребованными являются следующие из них:
- Wolfcraft Master 600 — верстак с повышенной устойчивостью, который при работе не дает люфт. При создании столешницы применяется толстый лист ДСП. Модель позволяет использовать механический или электрический инструмент. Единственным недостатком можно назвать отсутствие ограничительной кромочной ленты.
- Энкор 14218 — многофункциональное профессиональное оборудование, которое предназначено для обработки заготовок из различных материалов. Столешница может применяться для обработки круглых заготовок, она состоит из двух частей. Каждая половина рабочей поверхности может располагаться под углом 45 или 90 градусов. Специальные отверстия позволяют крепить различное обрабатывающее оборудование.
- Энкор 14220 — модель верстака с возможностью регулировки расположения рабочей поверхности по высоте и наклону. Столешница изготавливается из ДСП. Для пластиковых упоров расположены специальные отверстия.
- Bosch PWB 600 — модель, обеспечивающая высокую безопасность работы. Для сборки верстака не требуются специальные инструменты. Особенностью модели можно назвать то, что на рабочей поверхности есть место для хранения подручных предметов. Столешница изготавливается из бамбука. При креплении негабаритных деталей можно использовать специальные фиксационные колодки, которые включаются в комплект поставки. Несущая конструкция изготавливается из алюминиевого профиля. Конструкция легко складывается и не занимает много свободного пространства.
- Black&Decker WM 825 — предложение от немецкого производителя, снабжённое системой синхронизации, позволяющей зафиксировать заготовку только одной рукой. Для повышения комфорта работы с длинными пиломатериалами можно использовать специальный вертикальный фиксатор. При изготовлении несущего каркаса применяется металл, который имеет повышенную защиту от воздействия окружающей среды.
- KETER 38730 — верстак слесарный складной, который имеет небольшой вес и компактные габариты. Для транспортировки можно использовать удобную ручку. При складывании толщина конструкции составляет всего 110 мм, за счет чего можно упростить ее хранение. На сборку верстака уходит не более минуты. Для крепления заготовки применяются специальные струбцины, которые включаются в комплект доставки. Конструкция способна выдерживать нагрузку около 450 кг.
Промышленные варианты исполнения имеют довольно высокую стоимость. При этом она зависит от функциональности устройства и популярности бренда, под которым оно выпускается. Поэтому готовые верстаки рекомендуется приобретать в том случае, если налаживается серийное производство. Если работы проводятся редко, то следует изготовить конструкцию своими руками.
