Станки для холодной ковки Blacksmith

Описание УЗОР-Н1 станок художественной ковки.

Станок УЗОР-Н1 способен производить самые востребованные элементы холодной ковки:

• дуги (для профильных труб сечением до 50х50мм и толщиной до 3мм)
• волюты (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
• завитки (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
• кольца (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
• наносить рисунок «гирлянда» (для труб сечением от 15х15 до 20х20мм и толщиной до 1,5мм)
• гладкие лапки

Станок состоит из четырех основных модулей:

1. Основной силовой модуль с двигателем мощностью 1100 Вт и органами управления.

2. Модуль 2 — это трубогиб стандартной конструкции. Размер профильной трубы для радиусной гибки от 10 до 50 мм.

3. Модуль 3 — кузнечный блок для изготовления «лапки» и выдавливания рельефа на поверхности заготовки.

4. Модуль 4 — для производства завитков, колец, валютов. В комплект данного модуля входят улитка и барабан.

5. Модуль 5 — Торсион, который позволяет изготавливать элемент «торсион» и «корзинка».

Оборудование заводского производства для холодной гибки волют, запятых, завитков, спиралей, фото

Существует несколько типов оборудования для изготовления завитков. Они различаются строением, способом управления и соответственно стоимостью. Подбирать инструмент следует исходя из навыков, которыми обладает исполнитель, технологии обработки металла, выбранную мастером, финансовых возможностей.

Универсальные механизмы

Универсальные гибочные станки с электрическим приводом или ручным управлением позволяют производить самые различные по форме элементы: завитки, кольца, вензеля и другие. Подобные механизмы чаще всего имеют несколько оправок (кондукторов), которые крепятся на рабочую поверхность и обеспечивают разнообразие изготовляемых деталей.

МВ21-30

Универсальный станок для ковки, гибки BlackSmith MB21-30. Фото КовкаПРО

Кроме этого, лекала разной формы позволяют гнуть круглые и квадратные прутки, полосы, профтрубы разного сечения. Подобные станки имеют широкий спектр применения. Они подходят для использования сотрудниками производственных мастеров, реализующих небольшое количество проектов: для себя, знакомых и друзей.

Исполнителям предоставляется обширный ассортимент универсальных станков, которые имеют незначительные отличия. Востребованной моделью является МВ21-30, сборкой машин занимаются производители из России и Китая.

Станок ручной “Улитка”

Станки с ручным (рычажным) управлением «улитка» предназначены исключительно для изготовления завитков, волют, запятых. Подобный механизм имеет несколько составных деталей: рабочий стол, располагаемый на ножке или массивном основании, к которому крепится нижняя (опорная) часть рычага, а также верхняя часть рычага, являющаяся основной «силой» для гибки заготовок из прутков и квадрата.

Станок для холодной ковки типа Улитка Stalex SBG-30. Фото КовкаПРО

Кроме этого, в комплект входят одна или несколько оправок (другие названия: лекала, шаблоны, кондукторы), которые располагаются на столе. Во втором случае они попеременно помещаются в отверстия на столе.

Шаблоны для ручной ковки

Кондукторы являются частью станка, но также они нередко выступают в качестве простого приспособления для ручной обработки заготовок. Подобные инструменты используются при горячей и холодной ковке, фактически гибке металла. Лекала фиксируются в тисках, помещаются на наковальню или привариваются на рабочую поверхность.

Создание завитка для балясины на кондукторе.

Станки для ковки

Главные преимущества технологии холодной ковки:

• Простой технологический процесс, небольшое число операций.
• Низкая трудоемкость и себестоимость изделий.
• Высокая повторяемость — изделия одной серии почти идентичны.

Недостатком является ограниченное число базовых элементов ковки, однако при должном мастерстве дизайнера и из них можно создать качественное и красивое изделие.

Станки для холодной ковки применяют способность металлов к пластической деформации под воздействием механического усилия. Усилие нужно весьма большое, поэтому все устройства оснащены рычажным, кривошипным или электрическим приводом. Широкое распространение получили несколько типов станков:

• Гнутик — применяется для изгиба заготовки под установленным углом и при заданном радиусе.
• Волна — разновидность гнутика, осуществляющая несколько изгибов, по форме напоминающих бегущую волну.
• Улитка используется для сворачивания конца заготовки в спираль.
• Торсион позволяет закручивать заготовку или группы заготовок вокруг продольной оси.

Процесс сгибания

Процесс скручивания

Приспособление «Гнутик»

Волны для выполнения волнообразного изгиба заготовки

Станок Мастер-Универсал Р комбинированный бытовой деревообрабатывающий с рейсмусом. Назначение, область применения

Станок Мастер-Универсал Р – начальный вариант для оснащения столярной мастерской, станок не рассчитан на работу при непрерывном производстве.

Комбинированный переносной станок Мастер-Универсал Р — это наиболее функциональный станок в линейке бытовых деревообрабатывающих машин серии Мастер-Универсал; он имеет четыре функции (конфигурации) – рейсмусование, фугование (строгание), пиление и сверление. Не требует специального места для установки, в комплекте имеются опоры. Номинальная мощность 2200 Вт. Максимальный размер пильного диска — 250 мм.

На станке можно выполнять следующие операции:

• рейсмусование – строгание поверхностей до определенной, заранее заданной толщины;
• прямолинейное строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);
• строгание (фугование) по пласти с приспособлением прижимным;
• распиловку вдоль и поперек волокон, в том числе до определенной, заранее установленной глубины;
• распиловку вдоль волокон под углом с помощью направляющей линейки;
• распиловку поперек волокон под углом с приспособлением;
• отбор четверти
• сверление и фрезерование концевыми фрезами.

Для распиловки используется широкий накладной пильный стол, который устанавливается над строгальным столом и регулируется по высоте, что позволяет устанавливать требуемое выступание пилы над распиливаемым материалом в зависимости от его толщины и обеспечивает безопасный и качественный рез при продольной, поперечной и под углом к волокнам распиловке материалов, позволяет раскраивать листовые материалы.

Выходной конец ножевого вала имеет конус, на который устанавливается фланец для крепления пильного диска или сверлильный патрон 16-В16 ГОСТ 8522-79.

Дополнительные приспособления к станку Мастер-Универсал Р:

• приспособление для фрезерования и сверления — фрезерование концевыми фрезами и сверление
• приспособление прижимное — строгание (фугование) по плоскости с прижимным приспособлением
• приспособление для поперечной распиловки под углом — распиловка поперек волокон под углом с приспособлением

Питание машины осуществляется от однофазной сети переменного тока с защитным (заземляющим) проводом. Качество источника электрической энергии по ГОСТ 13109-97.

Источник электрической энергии должен иметь защиту, рассчитанную на ток плавкой вставки 16 А.

Климатическое исполнение машины У, категория размещения 3.1 по ГОСТ 15150-69 для работы при температуре воздуха от +5°С до +40°С.

Исполнение по степени защиты от влаги — незащищенное.

Станок Мастер-Универсал Р имеет встроенное устройство отключения от источника питания при перегреве асинхронного двигателя. Повторное включение машины можно производить после того, как электродвигатель остынет до температуры окружающей среды.

Станок Мастер-Универсал Р имеет выходные цилиндрические патрубки диаметром 100 мм (обязательно снять, если не используется стружкоотсос) и 38 мм, для подключения к ней внешнего вакуум-отсоса, чтобы удалять стружку и опилки соответственно.

Комплект поставки станка Мастер-Универсал Р:

• строгальная машина
• пильный стол
• строгальный стол
• прижимное приспособление
• приспособление для поперечной распиловки под углом
• линейки для строгания и распиловки
• переходник для удаления стружки
• оснастка
• опоры
• средства индивидуальной защиты
• руководство по эксплуатации
• упаковка

Главные виды станков и их функционал

От дешевых ручных станков для начинающих знакомиться с холодной ковкой до универсального гибочного комплекса с ЧПУ — линейка станков для холодной ковки BlackSmith – наверное, самая широкая в РФ.

Ручные станки для ковки BlackSmith выгодно отличительны от китайского товара низкого качества большой точностью изготовления, высоким ресурсом и хорошей инструментальной сталью, используемой для производства ключевых узлов. Помимо гнутиков, улиток и торсионов, BlackSmith предлагает большой спектр оборудования для мероприятий по подготовке — инструмент для нарезания металла и правки заготовок.

Гнутик M3-G BlackSmith предназначается для сгибания полосы 40*5 и прутка до 12 мм в дуги, изготовления колец радиусом от 80 мм и гибки углов более 60 градусов.

Ручная улитка M3-V1 BlackSmith позволяет выгибать завитки разной формы из полосы до 40*5 мм, круглого и квадратного прутка до 12 мм.

Торсионный станок M04B-KR BlackSmith собой представляет очень функциональный набор для производства корзинок и витых прутьев сечением до 16 мм.

Устройство для обрезки седловин на концах труб TN1-38/50 BlackSmith работает с трубами диаметром 38 и 50 мм дает возможность сделать заготовки для сварных объемных трубчатых конструкций

На верхнем конце продуктовой линейки BlackSmith находится топовая модель UNV3-02 многоцелевой станок для ковки. Этот комбайн делает фактически все знаменитые операции холодной ковки и способен создавать эти элементы ковки с применением художественных элементов, как завитки, витые прутья, корзинки, кольца, обычные , двойные и обратные завитки, дуги и арки больших радиусов, расплющивать конец прутка в «гусиную лапку», двухстороннюю полуволну и «вчистую»

Виды оборудования: какими бывают станки для холодной ковки

Следующим шагом нашего небольшого исследования будет распределение имеющихся на сегодняшний день приспособлений по их техническим возможностям. Это позволит более точно определить инструмент, необходимый именно для ваших целей.

ФОТО: salon-kovki.ruБольшинство агрегатов способны выполнять лишь определённый набор действий – поэтому правильный выбор в данном сегменте особенно критичен

Гнутик

Основным технически простым и незамысловатым прибором среди героев нашего обзора является станок для холодной ковки, именуемый «Гнутик». Аппарат способен создавать лишь два вида изделий – дуга либо кольцо. Тем не менее, именно с этого устройства большинство мастеров начинают свой путь в кузнечном деле.

ФОТО: poqitamota.gaУчтите, что тяги свыше 12 мм вряд ли поддадутся ручной холодной ковке в Гнутике

Волна

Следующим можно выделить минималистичный станок, именуемый «Волна». Представляет он собой ряд валов и роликов, расположенных на определённом расстоянии друг от друга в пространстве. Подобное оборудование также является ручным – кузнец самостоятельно передвигает заготовку, придавая ей характерную форму.

ФОТО: all-companies.ruБлагодаря простой конструкции устройства, для работы с «волной» подойдёт и пруток, и труба, и полоса

Улитка

Ещё одним достаточно известным, хотя и необычным приспособлением является так называемая «Улитка». Конструктивно она действительно напоминает раковину моллюска в разрезе. За счёт подобного устройства станок способен создавать спирали, завитки и тому подобные декоративные фигуры из прутков и полос.

Для облегчения процесса лучше всего выбрать электрическую версию оборудования

Твистер

Следующий представитель класса позволяет вращать стальную заготовку вдоль центральной оси. Отсюда и необычное название, происходящее от слова twist (в переводе с английского – «вращать»). Состоит агрегат из двух противопоставленных тисков, в одних из которых расположен поворотный механизм. При его движении металл изгибается, принимая характерный внешний вид.

ФОТО: stanmann.ruСтильный шампур, замысловатая ограда, эффектная рукоять меча – лишь малая толика изделий, создаваемых при помощи Твистера

Глобус

Это творение инженерной мысли определённо повторяет идеи, заложенные в Улитке. Но в данном станке действует совершенно другой принцип работы: расположив и закрепив заготовку в одной части аппарата, кузнец передвигает специальную рукоять, придавая металлу форму, заложенную шаблоном.

ФОТО: rmnt.ruЕсли вы хотя бы раз делали домашние закрутки, то без труда справитесь с подобным устройством

Универсальная модель

В качестве альтернативы описанным выше вариантам существуют приборы, совмещающие в себе сразу несколько функций. Имея в своей мастерской такую «машину», вы без особого труда справитесь с изготовлением как основных декоративных элементов, так и сложных конструкций. Но у такой мультизадачности есть и свои отрицательные стороны, но об этом поговорим позднее.

ФОТО: stavropol.sterbrust.comПрофессиональные электрические модели стоят немало, поэтому без лишней необходимости лучше не планировать их приобретение

Какие виды станков выделяют среди имеющихся предложений на рынке

Инструменты и станки для работы с металлами продаются в строительных магазинах. В зависимости от типа питания, выделяют два вида станков:

1. Ручные приспособления, работающие за счет прилагаемой силы мастера через ряд рычагов.
2. Оборудование с электроприводами. Используется для серийного производства различных деталей и элементов.

Также механизмы, которые продаются в магазинах, можно разделить по количеству выполняемых функций. Есть многофункциональное оборудование, которое совмещает в себе несколько приспособлений для работы с заготовками. Ко второй группе относятся механизмы узконаправленного действия. Они позволяют выполнять только одну операцию.

Преимущества ручных механизмов

Не всегда оборудование с электроприводами лучше домашних самодельных станков. Например, для работы электродвигателей требуется проводить дополнительное питание, что может стать проблемой для гаражей или подвалов. Также ручные станки можно регулировать, добавлять к ним дополнительные приспособления, при необходимости, разбирать.

Цена станков холодной ковки

Ценник на покупные механизмы для работы с металлами формируются в зависимости от функционала станков, типа питания, дополнительных деталей и материалов, которые использовались при сборке и изготовлении конструкции.

Станки для холодной ковки (Фото: Instagram / stanki_kovka_metalla)

Стоимость ручных механизмов

При выборе ручных станков для холодной ковки нужно заранее узнать о разных типах механизмов для металлургии и ковки. Например, цены на улитку и гнутик начинаются от 15000 и заканчиваются 20000 рублей. Волна, торсион и пресс стоят до 10000 рублей. В среднем за все основные ручные станки придется заплатить около 70000 рублей. Существуют также многофункциональные механизмы, которые смогут выполнять несколько операций. Однако цена за такое оборудование начинается с 75000.

Модели с электрическим приводом

Станки для ковки часто оборудуются электроприводами, для облегчения труда человека. Но цена на такое оборудование выше, чем у ручных приспособлений. Ценник меняется в зависимости от количеств встроенных функций и мощности электродвигателей. Например, универсальные машины со стандартной сборкой стоят около 300000.

Отечественные модели

Большинство станков, которые можно найти в продаже, являются моделями китайского завода Blacksmith. Однако существуют и российские производители, занимающиеся изготовлением станков для ковки. Компания «Станкоцентр ПРО» изготавливает многофункциональное оборудование для холодной ковки, которое можно использовать для производственных целей. Средняя цена на это оборудование — 250000 рублей.

Рейтинг качественных электрических станков для холодной ковки

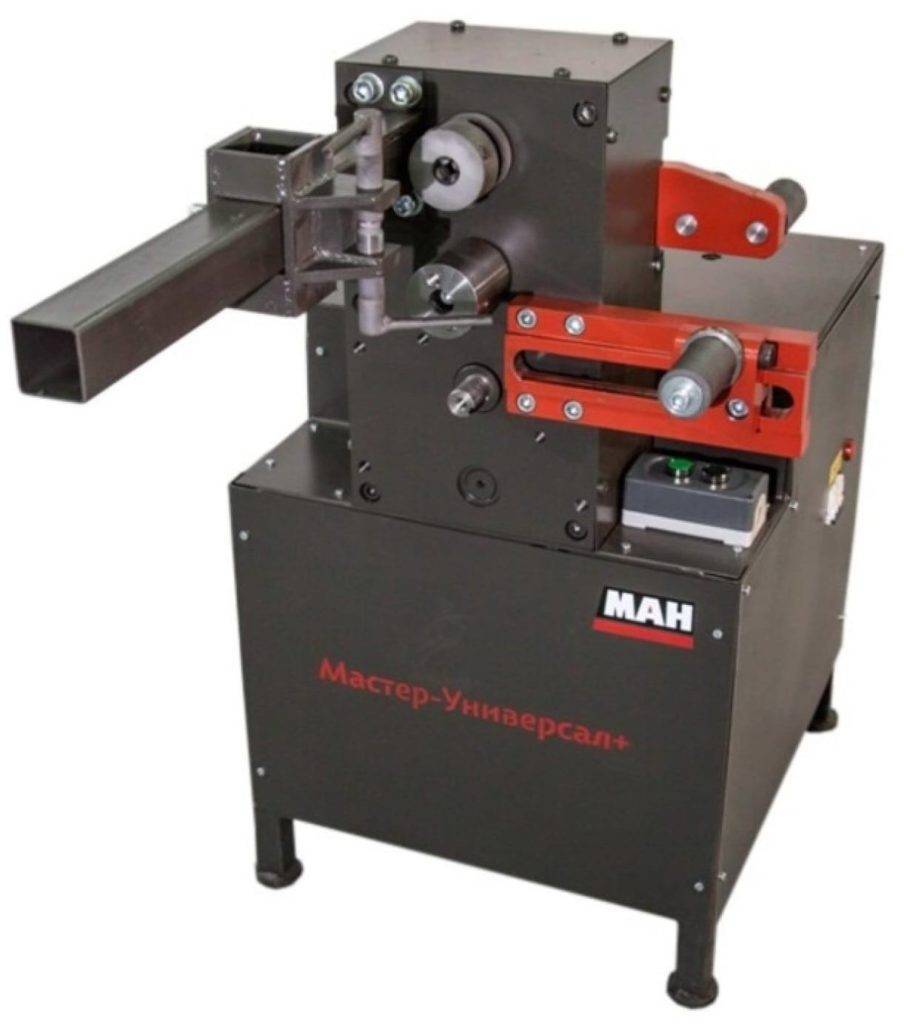

Мастер Универсал 380В в комплектации Оптима

Этот станок для кузнечной ковки от одного из лучших отечественных производителей выпускается компанией Оптима. Характеризуется наличием широкого функционала, и может использоваться для художественной ковки. Применяется для изготовления различных элементов, а также декоративного проката. Позволяет осуществлять расковку и скручивание профильной трубы диаметром 40х40 мм и сечением до 22 мм. Работает от сети с напряжением 380 В. Исходя из предоставленного производителем обзора, мощность прибора – 2 кВт. По праву считается одним из самых хороших решений, присутствующих на рынке. В комплект поставки входит ряд вспомогательных элементов и крепежей, а также пошаговая инструкция по сборке и последующей эксплуатации конструкции. Поставляется в собранном виде.

Сколько стоит новинка? Покупка обойдется в 363000 руб.

Мастер Универсал 380В в комплектации Оптима

Достоинства:

Недостатки:

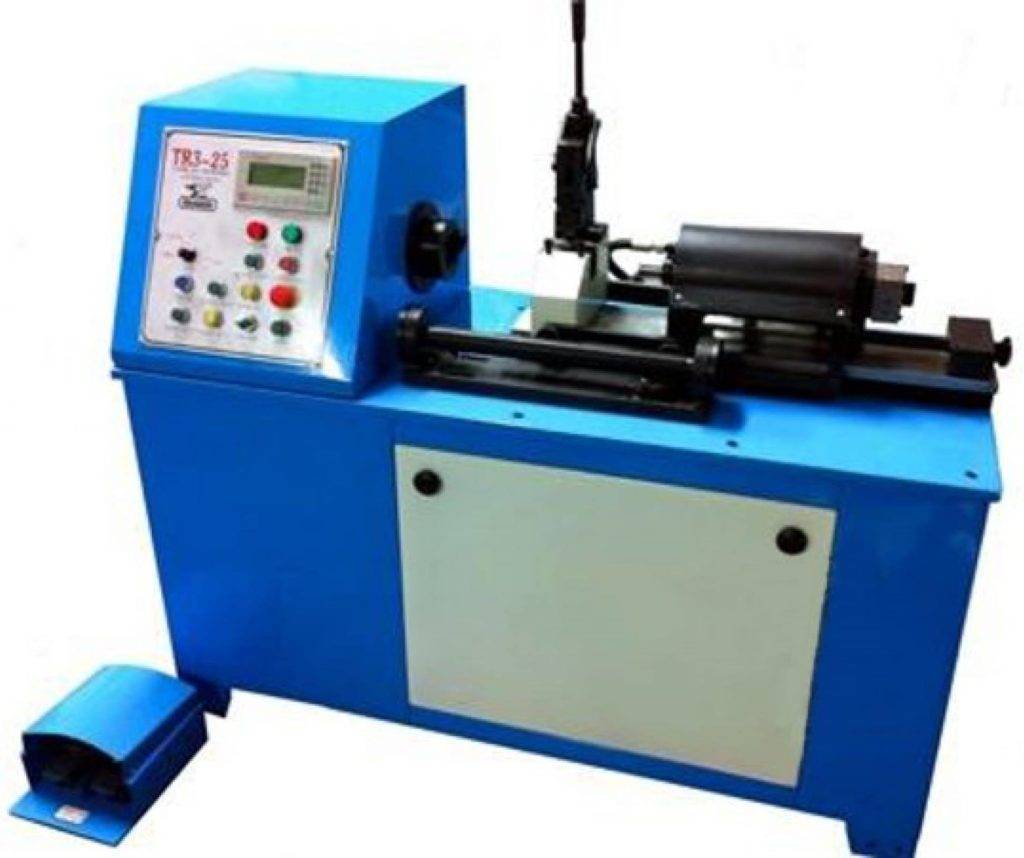

Blacksmith TR3-25

Эта популярная модель относится к категории автоматизированных станков электрического типа. Предназначена для изготовления корзин и других элементов любого уровня сложности. Рекомендуется использовать в кузнечных мастерских и на производственных предприятиях, а также на заводах

Помимо высокой мощности электрического двигателя, следует обратить внимание на широкую область применения. Заявленного функционала достаточно для решения любых задач и проведения различных операций. За повышенный эксплуатационный ресурс и безопасность оператора отвечает высокопрочный металлический корпус

Заявленная мощность – 3 кВт

За повышенный эксплуатационный ресурс и безопасность оператора отвечает высокопрочный металлический корпус. Заявленная мощность – 3 кВт.

Средняя цена станка-трубогиба составляет 188000 руб.

Blacksmith TR3-25

Достоинства:

• удобство в управлении;
• присутствует защита от случайного нажатия;
• доступ к внутренним узлам (специальное окошко);
• широкая область применения;
• технология производства;
• простота в последующем обслуживании;
• комплектация;
• гарантия от производителя.

Недостатки:

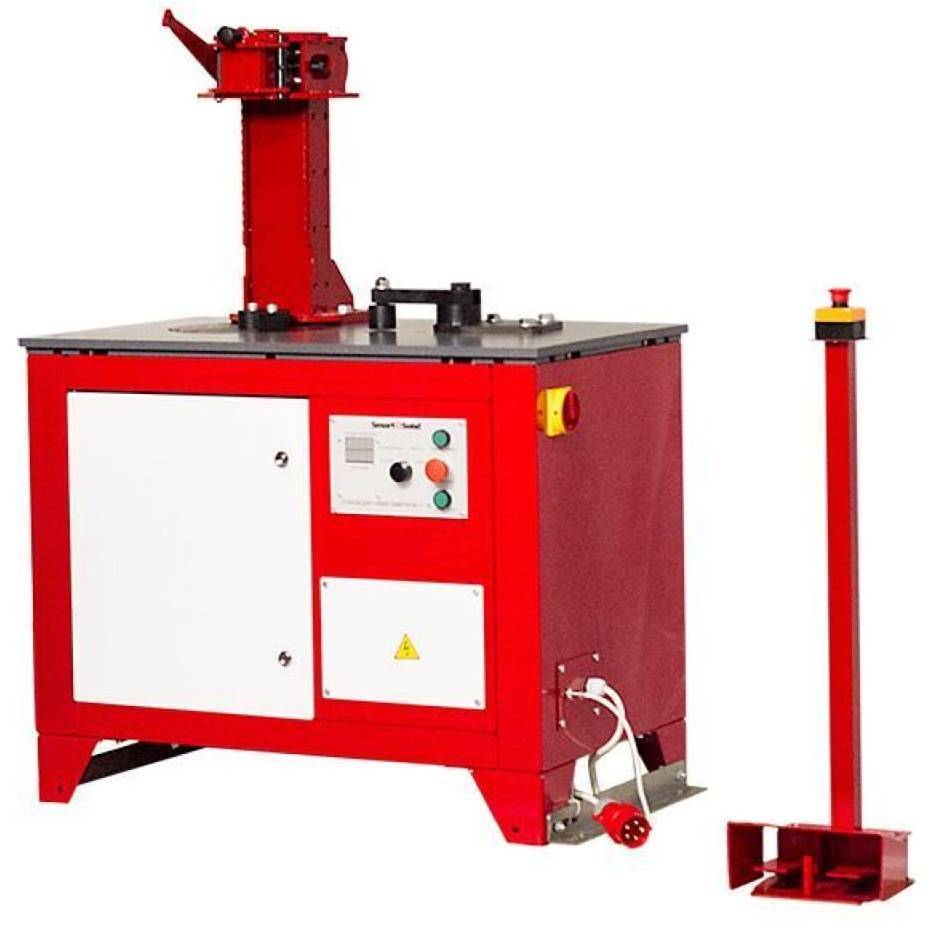

Smart&solid V2-16

Эта популярная модель предназначена для скручивания торсировки и изготовления завитков, а также плетения корзинок. Применяется в кузнечном деле. Конструкция функционирует в 4 режимах, и может использоваться при серийном производстве. Отдельного внимания заслуживает автоматический режим, который призван максимально облегчить работу мастера. Во избежание ошибки при выборе следует отметить, что допускается и ручное управление. Для защиты от случайного нажатия производителем установлен защитный кожух. На металлическом корпусе расположена кнопка экстренного выключения. Может использоваться для работы в домашних условиях. Мощность – 1,5 кВт.

Стоимость – 159000 руб.

Smart&solid V2-16

Достоинства:

• широкая область применения;
• многофункциональность;
• присутствует защита от случайного нажатия;
• опция экстренной остановки;
• комплектация;
• эксплуатационный ресурс;
• качество сборки;
• положительные отзывы.

Недостатки:

Как правильно подобрать станок для холодной ковки: основные критерии выбора

Приняв решение заниматься холодной ковкой металла, вам предстоит столкнуться с проблемой выбора оптимального приспособления. Чтобы не совершить ошибку на этом этапе, достаточно определиться с основными условиями. Давайте же непосредственно рассмотрим каждое из них в отдельности.

Способ работы (управления)

В данной категории существует всего два варианта – либо ручной механизм, либо электрический. Первый метод лучше всего подойдёт новичкам, поскольку при нём можно оперативно изготавливать одинаковую продукцию без переналадки. Версия с электромотором, наоборот, довольно требовательна к навыкам мастера, но зато отличается высокой производительностью и возможностью работы с крупногабаритными профилями.

ФОТО: ahequkupimer.tkЕщё одним несомненным достоинством ручных ковочных станков является высокая надёжность и долговечность

Производитель оборудования

Не менее важный аспект – происхождение героя нашего обзора. На первый взгляд может показаться, что качественный заводской продукт будет идеальным при любых обстоятельствах. Да, в 95% случаев именно так всё и обстоит. Но не стоит забывать о талантливых обладателях «очумелых ручек». При желании, они могут создать с нуля уникальный самодельный инструмент, имеющий особые характеристики.

ФОТО: omowolybikij.tkПри желании, можно собрать готовый станок лишь из подручных материалов – были бы чертежи да опыт сварочной работы

Кстати, раз речь зашла о заводских моделях, не лишним будет предложить читателям небольшой рейтинг производителей станков, присутствующих на отечественном рынке:

Бренд	Страна производитель	Популярная модель	Оценка HouseChief, балл
	Польша	Ручной гибочный универсальный инструмент Stalex SBG-40	8,2/10
Ручной гибочный универсальный инструмент Stalex SBG-40
	Россия	Универсальный гибочный станок TRIOD SBG-30	8,7 /10
Универсальный гибочный станок TRIOD SBG-30
	Чехия	Ручной листогибочный станок Proma UO-30	9,2/10
Ручной листогибочный станок Proma UO-30
	Германия	Инструменты для гибки завитков Blacksmith M3-V9	9,4/10
Инструменты для гибки завитков Blacksmith M3-V9
	Россия	Станок художественной ковки Ажур-1М	9,7/10
Станок художественной ковки Ажур-1МСтанок художественной ковки Ажур-1М

Многие из читателей интересуются: правда ли можно изготовить самому с нуля работающую версию приспособления? Мы с уверенностью отвечаем – да, это действительно так. Более того, можно встретить массу реальных примеров подобной деятельности. Представленное ниже видео покажет вам лишь одну из сотен возможных вариаций. Всё зависит только от вас и вашего желания!

Watch this video on YouTube

Многозадачность

Как мы уже говорили ранее, герои нашего обзора могут быть как узкоспециализированными, так и универсальными. И хотя второй вариант кажется более выгодным и производительным, подобное решение подойдёт далеко не всем. Во-первых, вам может понадобиться лишь одна-две функции, а не целый набор возможностей – а это уже нерациональная переплата. Во-вторых, универсальные агрегаты быстрее выходят из строя, поскольку они используют чересчур много ресурсов. Также для начинающих кузнецов будет куда проще разобраться в особенностях работы узконаправленного приспособления для холодной ковки.

ФОТО: ggptl.gomel.byПодобный прибор хорошо подойдёт для небольшого завода или частной мастерской, но никак не для обычных бытовых нужд

Стоимость аппарата

Наконец, не лишним будет упомянуть о ценах на продукцию. На самом деле, найти устройство дешевле десяти тысяч рублей в данном сегменте не так просто – поэтому многие и стремятся к изготовлению самодельного оборудования. Тем не менее, станки заводского производства актуальны всегда, особенно для тех, кто хочет активно заниматься производством кованых изделий различного вида и назначения.

ФОТО: websvarka.ruСэкономив на приобретении полноценного агрегата, вы вряд ли получите максимально качественный и надёжный результат

Приспособление «Фонарик»

Используется для изготовления из квадратного или круглого прутка элементов в форме «корзинки» или «фонарика».

Устройство и принцип работы

Приспособление делается на базе стандартного торсионного станка. В закрепленные тиски зажимается обрезок трубы с наваренной на торец гайкой большого диаметра, в которой по торцам просверлены отверстия по размеру заготовок.

Затем в противоположных, крутящихся тисках закрепляется такая же деталь. В отверстия соосных гаек вставляются детали заготовок.

Между гайками устанавливается металлический вал. Его диаметр должен быть меньше внутреннего диаметра гаек. После путем вращения одного края заготовок изготавливается фигура необходимой формы.

Как построить завиток?

Эскизов завитков для художественной ковки в интернете достаточно, но при попытках подогнать их размеры к требуемым для себя нередко оказывается, что изделие зрелищно проигрывает из-за вроде бы незначительного нарушения пропорций. Поэтому желательно также уметь строить ковочные шаблоны завитков, заведомо обладающие эстетическими достоинствами.

Шаблоны для холодной ковки художественных завитков – волют – строятся на основе математических спиралей. Чаще всего используется логарифмическая спираль; это одна из широко распространенных естественных форм, выражающая фундаментальные законы природы. Логарифмическая спираль обнаруживается и в раковине улитки-моллюска, и в нашем слуховом аппарате, и в форме скрипичного ключа в нотной записи; в грифе самой скрипки тоже.

Построение образующих шаблонов для холодной ковки на основе спиралей

Принцип построения логарифмической спирали по точкам заключается в том, что при повороте образующего ее радиуса, начиная с некоего начального R0, на фиксированный угол ?, его длина умножается на показатель расхождения спирали p. Для волют p берут, как правило, не более 1,2, т.к. логарифмическая спираль расходится (раскручивается) очень быстро; на поз. В рис. для примера показана логарифмическая спираль с p = 1,25. Чтобы попроще построить спираль по точкам с достаточной для кузнечных работ точностью, принимают ? = 45 градусов.

В случае, когда требуется более плотная арифметическая спираль, при повороте образующего ее радиуса на те же 45 градусов к предыдущему радиусу прибавляется 1/8 шага спирали S, поз. Б. В том и другом случае R0 берут равным или большим поперечника d заготовки равномерного сечения, поз А. Если начальный конец заготовки заострен, R0 может быть и меньше d, вплоть до предела пластичности металла.

Осталось определиться, как уложить зрительно гармоничную спираль с заданный для нее размер проема a. Чтобы решить эту задачу аналитически, т.е. по формулам с любой заданной наперед точностью, придется решать уравнения кубические и высших степеней. Компьютерных программ для численного технического расчета волют в интернете что-то не обнаруживается, поэтому воспользуемся приближенным методом, позволяющим обойтись одним рабочим и, возможно, одним проверочным графическим построением. В его основе лежит предположение, что при небольших р суммы R2+R6 и R4+R8 сильно не различаются. Пошаговый алгоритм построения волюты для ковочного шаблона отсюда следует такой:

1. исходя из наличного материала определяем R0;
2. количество витков волюты w берем по принципу: как бог положит на душу левой задней лапы любимого кота;
3. пользуясь данными таблицы на рис., рассчитываем поперечник волюты b такой, чтобы он был немного меньше ширины проема под нее a, см. поз. Г;
4. рассчитываем рабочий начальный радиус R по формуле на поз. Г;
5. строим по точкам профиль волюты в масштабе;
6. при необходимости точно подгоняем R по той же формуле и строим профиль рабочего шаблона окончательно.

Об электроприводе торсиона

У автора видео представлен многофункциональный станок, где есть скручивание в различных плоскостях, в том числе торсионное:

Волна и зигзаг

Если вам нужны не завитки и окружности, а лишь небольшие изгибы – волнообразные или зигзагообразные, более острые, то понадобится «гнутик». О его оснащении мы уже рассказали. Теперь объясним то, что действующие элементы (их три – два статичных, один – подвижный) могут заменяться. Так круглые валы для мягкой волны могут быть заменены на клинья с острыми углами, что дает ровный и четкий зигзаг.
