Разновидности

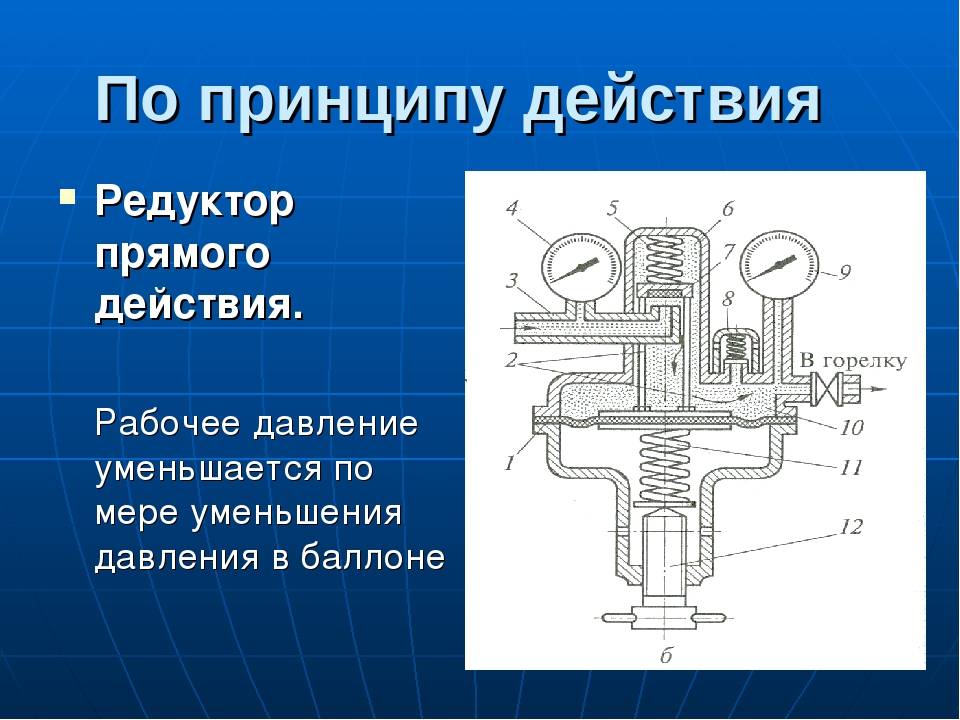

Редукторами оснащаются баллоны для хранения различных газов – ацетилена, водорода, аргона, кислорода, пропан-бутана и т.д. Для удобства их окрашивают в различные цвета. Редуцирующие устройства условно делятся на модели для горючих и негорючих смесей. Баллоны для горючих газов оснащаются левой резьбой. На емкостях второго типа используется правая резьба. Благодаря этому предотвращается ошибочная коммутация редуктора для другого типа газа.
Редуцирующие приспособления, с помощью которых оснащаются емкости со сжиженным углеводородом, дополняются развитым оребрением. Это предотвращает замерзания газовой смеси внутри подающего патрубка. Редукторы, предназначенные для эксплуатации в промышленных условиях, обычно имеют в комплекте 1-2 манометра.
Виды редукторов
Данные устройства отличаются по типу передачи крутящего момента.
- Червячные редукторы. Передаточная система этих устройств содержит червячную передачу, которая позволяет не только значительно уменьшить обороты рабочего вала, но и изменить направление вращения. Вал редуктора на выходе устройства, обычно расположен под прямым углом по отношению к входному валу. Такая особенность червячных устройств позволяет наиболее компактно разместить двигатель совместно с передающим крутящий момент механизмом. Передаточное число редуктора этого типа может быть до 1 к 100 и более;
- Зубчатые редукторы. Зубчатые механизмы трансформации крутящего момента, часто применяются в агрегатах, в которых необходимо осуществить различное соотношение передаточного числа между входным и выходным валом. Устройство редуктора этого типа может выполнено с одним передаточным механизмом, или с использованием нескольких шестерён при значительном передаточном соотношении. Зубья, в таких устройствах, могут иметь различную форму, но качество обработки таких деталей должно быть наивысшим;
- Гидравлические редукторы. Такие устройства устанавливаются между насосом и гидравлическими механизмами. Используется гидравлический редуктор с той же целью, что и механические — для уменьшения передаваемой энергии или частоты вращения;
- Мотор-редуктор. Эта система также используется для трансформации крутящего момента и представляет собой объединённый в одном корпусе редуктор и двигатель. Наиболее часто встречаются мотор-редукторы, работающие на электрической тяге. В этом случае удаётся значительно уменьшить размер редуктора и увеличить КПД устройства;
- Планетарные редукторы. Передающая система и схема редуктора планетарного типа, представляет собой разновидность зубчатого механизма, но благодаря оригинальности применяемого способа передачи крутящего момента может считаться отдельным видом. Такие механизмы компактны и очень надёжны в эксплуатации, но требуют точного расчёта при производстве. Зубья планетарных редукторов должны находиться в плотном зацеплении между собой, но легко приводиться в движение.
Рабочие части редукторов, обязательно должны работать в смазке, для снижения коэффициента трения и потери мощности. Способ нанесения смазочных материалов зависит от вида редуктора и мощности передаваемой энергии. Если передаточная система не работает в условиях повышенных скоростей вращения, то достаточно однократного нанесения смазки на рабочие поверхности в течение всего срока эксплуатации. Для мощных устройств применяется специальная система принудительной подачи смазочной жидкости, с последующим охлаждением и очисткой.
Изделия неразборного вида, как правило, работают при незначительных мощностных показателях и в тех сферах, где не требуется эксплуатации устройства в жёстких режимах. Редукторы, которые используются для трансформации больших мощностей располагаются в корпусе разборной конструкции, которая позволяет, в случае необходимости, осуществить плановый или экстренный ремонт и настройку механизма.
Корпус редуктора может быть изготовлен из различных материалов. Подбор материала зависит от условий эксплуатации и мощности устройства. Редуктор для маломощных устройств бытового назначения может быть сделан из высокопрочного пластика или алюминиевого сплава.
Корпуса редукторов
Главные требования к корпусу редуктора – жесткость и прочность, исключающие вероятность перекоса валов. В современном производстве редукторов выпускаются два типа корпусов – разъемные и неразъемные.
Конструкция разъемного корпуса включает в себя основание и съемную крышку. Отдельные модели вертикальных цилиндрических редукторов имеют разъемы по 2-3 плоскостям. Чтобы предотвратить протекание масла, разъемы корпуса редуктора обрабатывают герметиком. Устанавливать прокладки между крышкой и основанием не рекомендуется, так как при фиксации крепежных болтов они деформируются. Как следствие, посадка подшипников может быть нарушена.
Неразъемный корпус чаще используется для червячных редукторов и других типов оборудования, имеющих легкий вес. В такой конструкции предусмотрена съемная крышка.
Для производства корпусов редукторов используется, главным образом, чугун марок СЧ 10-15. Листовая сталь применяется реже, как правило, при комплектации габаритного приводного оборудования по индивидуальному заказу. У стального сварного корпуса толщина стенок примерно на треть меньше, чем у чугунных редукторов. В последнее время для производства корпусов все чаще используются алюминиевые сплавы.
Особенности редукторов по виду механических передач
Мировой промышленностью выпускается огромное количество редукторов и редукторных механизмов различающихся по типу передачи, вариантам сборки и т.д. Рассмотрим основные типы механических передач, их особенности и преимущества.
Цилиндрическая передача – является самой надежной и долговечной из всех видов зубчатых передач. Данная передача применяется в редукторах, где требуется высокая надежность и высокий КПД. Цилиндрические передачи обычно состоят из прямозубых, косозубых или шевронных зубчатых колёс.
а) Прямозубая цилиндрическая передача
б) Косозубая цилиндрическая передача
в) Шевронная цилиндрическая передача
г) Цилиндрическая передача с внутренним зацеплением
Конические передачи – обладают всеми преимуществами цилиндрических зубчатых передач и применяются в случае перекрещивания входного и выходного валов.
а) Коническая зубчатая передача с прямым зубом
б) Коническая зубчатая передача с косым зубом
в) Коническая зубчатая передача с криволинейным зубом
г) Коническая гипоидная передача
Червячная передача – позволяет передавать кинетическую энергию между пересекающимися в одной плоскости валами. Основными преимуществами данной передачи является высокий показатель передаточного отношения, самоторможение, компактные размеры. Недостатками являются низкий КПД, быстрый износ бронзового колеса, а также ограниченная способность передавать большие мощности.
Гипоидная передача – она же спироидная состоит из конического червяка и диска со спиральными зубьями. Ось червяка значительно смещена от оси конического колеса, благодаря чему число зубьев одновременно входящих в зацепление в несколько раз больше чем у червячных передач. В отличие от червячной пары в гипоидной передаче линия контакта перпендикулярна к направлению скорости скольжения, что обеспечивает масленый клин и уменьшает трение. Благодаря этому КПД гипоидной передачи выше, чем у червячной передачи на 25%.
а) Червячная передача с цилиндрическим червяком
б) Червячная передача с глобоидным червяком
в) Спироидная передача
г) Тороидно-дисковая передача
д) Тороидная передача внутреннего зацепления
Волновая передача – прототипом является планетарная передача с небольшой разницей количества зубов сателлита и неподвижного колеса. Волновая передача характеризуется высоким показателем передаточного отношения (до 350). Основными элементами волновой передачи являются гибкое колесо, жесткое колесо и волновой генератор. Под действием генератора гибкое колесо деформируется и происходит зацепление зубьев с жестким колесом. Волновые передачи широко применяются в точном машиностроении благодаря высокой плавности и отсутствия вибраций во время работы.
1) Зубчатое колесо с внутренними зубьями
2) Гибкое колесо с наружными зубьями соединенное с выходным валом редуктора
3) Генератор волн
Червячный редуктор

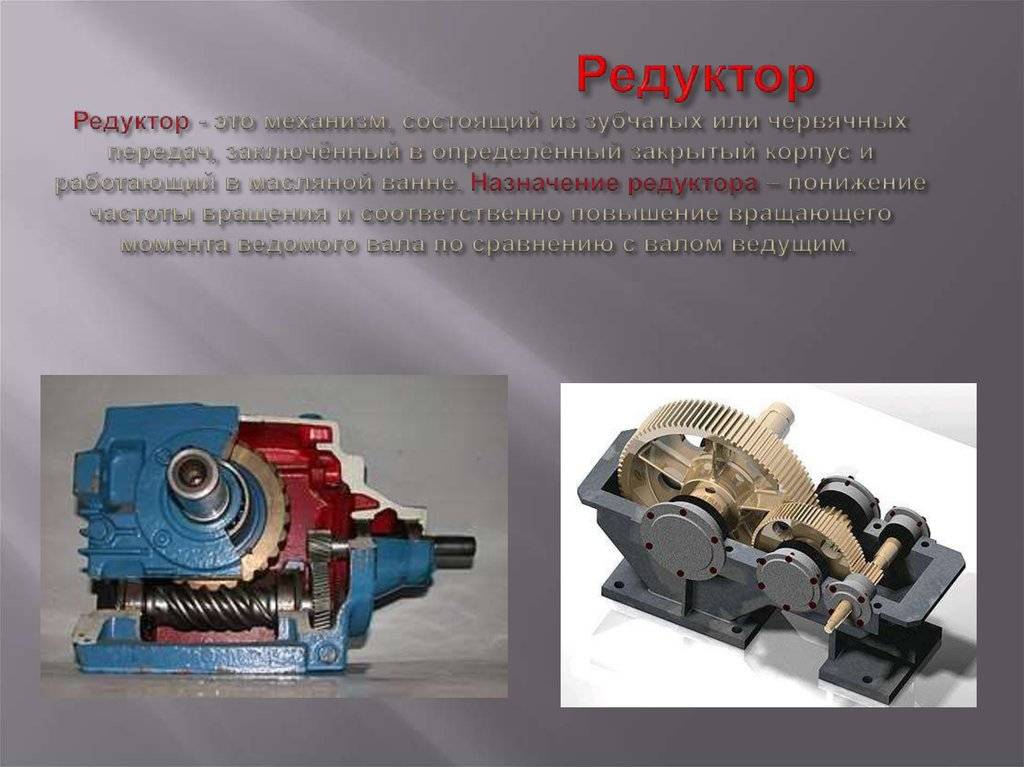

Редуктор червячный — один из классов механических редукторов. Редукторы классифицируются по типу механической передачи. Редуктор называется червячным по виду червячной передачи, находящейся внутри редуктора, передающей и преобразующей крутящий момент. Винт, который лежит в основе червячной передачи, внешне похож на червяка, отсюда и название. Червячный редуктор может быть с одной или более механическими планетарными передачами.
В червячном редукторе увеличение крутящего момента и уменьшение угловой скорости выходного вала происходит за счет преобразования энергии, заключенной в высокой угловой скорости и низком крутящем моменте на входном валу.
Двигатель со встроенным червячным редуктором называют червячным мотор-редуктором.
Наиболее распространены одноступенчатые червячные редукторы. При больших передаточных числах применяют либо двухступенчатые червячные редукторы, либо комбинированные червячно-зубчатые или зубчато-червячные редукторы. В одноступенчатых червячных редукторах червяк может располагаться под колесом, над колесом, горизонтально сбоку колеса и вертикально сбоку колеса. Выбор схемы червячного редуктора определяется требованиями компоновки. Червячные редукторы с нижним расположением червяка применяют при v
1 <� 5 м/с, с верхним — приv 1 > 5 м/с. В червячных редукторах с боковым расположением червяка смазка подшипников вертикальных валов затруднена.
В червячных редукторах для повышения сопротивления заеданию применяют более вязкие масла, чем в зубчатых редукторах. При скоростях скольжения V
ск <� 7…10 м/с смазку червячных передач редукторов осуществляют окунанием червяка или колеса в масляную ванну. При нижнем расположении червяка уровень масла в ванне должен проходить по центру нижнего шарика или ролика подшипника качения, а червяк должен быть погружен в масло примерно на высоту витка. Если уровень масла устанавливают по подшипникам и червяк не окунается в масло, то на валу червяка устанавливают маслоразбрызгивающие кольца (крыльчатки), которые и подают масло на червяк и колесо. В червячных редукторахV ск <� 7…10 м/с применяют циркуляционно-принудительную смазку, при которой масло от насоса через фильтр и холодильник подаётся в зону зацепления.
Виды редукторов
По виду передач:
- цилиндрические (валы параллельные);
- конические (валы пересекаются);
- червячные (валы перекрещиваются);
- комбинированные (коническо-цилиндрические), валы пересекаются и параллельны.
По числу ступеней:
- одноступенчатые (два вала);
- двухступенчатые (три вала);
- трехступенчатые.
Ступень
— одна пара зубчатых колес (передач), обеспечивающих преобразование частоты вращения и крутящего момента.
Число ступеней равно числу валов минус один!
Рассмотрим основные разновидности редукторов:
Цилиндрический редуктор
Цилиндрический редуктор служит для одновременного уменьшения частоты вращения и
увеличения крутящего момента.Цилиндрические редукторы делят на горизонтальные одноступенчатые, и на горизонтальные двухступенчатые. Цилиндрические редукторы применяются при переменной, постоянной, одного направления и реверсивной нагрузке, как при непрерывной работе, так и при работе с периодическими остановками. У цилиндрического редуктора реализовано разностороннее вращение валов. Редукторы этого типа обладают высокой степенью надежности и КПД, но производят высокий уровень шума.
Червячный редуктор
Червячные редукторы, наверное, самый часто используемый тип данных механизмов. Он представляет собой винт с резьбой (червяк), зацепленный с зубчатым колесом со специальным профилем зубьев (червячное колесо). При вращении винта (червяка) его витки при перемещении толкают в том же направлении зубья червячного колеса. Таким образом габариты червячного редуктора ограничены размерами червяка и червячного колеса. Так же данные редукторы отличаются сниженной шумностью и отличной плавностью хода.
Но ему так же присущи и недостатки: нагрев, люфт, пониженный КПД, «самоторможение».
Применение их весьма широко – транспортеры, конвейерные ленты, бетономешалки, насосы. Редукторы используются в автомобилестроении, станкостроении, даже при производстве климатотехники и систем вентиляции применяются различные виды редукторов.
Мотор-редуктор это симбиоз самого редуктора и электродвигателя (иногда также его называют редукторным электродвигателем).
Различают следующие мотор-редукторы предназначенные для использования в промышленности :спироидные, цилиндрические, червячные, цилиндрически-червячные, планетарные, волновые и специального исполнения. Чаще всего в промышленности встречаются следующие мотор-редукторы с соосной схемой расположения редуктора и двигателя – планетарные и цилиндрические. В червячных мотор-редукторах электродвигатель часто расположен под углом 90 градусов к выходному валу.
Выходной вал мотор-редуктора может быть исполнен в различный вариациях: полый с шлицевым отверстием, односторонний или двухсторонний, конический, цилиндрический или муфтовый.
На выбор мотор-редуктора должны, в первую очередь, влиять следующие факторы: как часто будет проводится пуск мотор-редуктора; длительность суточной работы; внешняя нагрузка и частота вращения валов.
Как работает
Основной принцип работы редуктора заключается в том, что благодаря связи между двумя колёсами происходит вращение от одного к другому. Каждое из этих колёс совершает разное количество вращений.
Колесо что поменьше делает во столько раз больше крутящих моментов насколько оно меньше чем большое колесо. Если же предусмотрено, что меньшее колесо является ведомым, то в таком случаи крутящий момент существенно увеличивается, но это приводит к снижению скорости. Для обеспечения надежности связи между этими колёсами имеют зубья, которые и приводят в действие этот механизм.
Обратите внимание: перед тем как выбирать редуктор необходимо обратить внимания на страну изготовителя, страну производителя его комплектующих деталей, сталь, а также на фирму которая производила сборку.
Неправильный выбор или износ редуктора может привести к снижению конкурентоспособности, нанести значительный ущерб производителю, что соответственно повлечет за собой экономические потери, связанные с ремонтными работами и простоями.
Как устроен и работает редуктор, смотрите в следующем видео:
Классификация редукторов
На сегодняшний день типы редукторов классифицируются на основе:
- типа механической передачи;
- расположения элементов в пространстве;
- конструктивных особенностей.
В зависимости от расположения элементов они бывают вертикального и горизонтального исполнения. Среди различных типов можно выделить традиционные механические и мотор-редукторы (с дополнительно установленной двигательной установкой).
Читать также: Как варить алюминий обычной сваркой
Основная, общепринятая классификация редукторов разработана в зависимости от типа передачи и по форме шестерен:
Цилиндрический и конический редуктор
В основе таких моделей используются конические и цилиндрические передачи. Данный тип прямого редуктора характеризируется высоким уровнем КПД (более 80%, в зависимости от количества зубьев). Еще одним преимуществом является практически полное отсутствие нагрева из-за отсутствия нагревающихся элементов. Это позволяет добиться простоты механизма, отсутствия необходимости в дополнительных мерах охлаждения. Данный тип получил высокую популярность благодаря надежности и долговечности.
Планетарный
Отличается от большинства других видов схемой расположения элементов. В его основе лежит планетарная передача. Основной ее функцией можно назвать преобразование поступающего момента. Подобные модели отличаются компактностью благодаря тому, что рабочие элементы находятся в одной геометрической оси, чего нельзя встретить в стандартных механизмах. Широко распространены в сфере приборостроения и машиностроения. Они позволяют комбинировать преимущества цилиндрических и червячных.
Позволяют также добиться оптимального соотношения производительности, компактности, надежности и долговечности.
Червячный
В основе этого вида лежит червячная передача, которая позволяет использовать его для различных целей. Использование этой модели помогает преобразовывать как прямой, так и угловой крутящий момент. В основе конструкции лежит спиралевидный винт, который формой напоминает червяка, из-за чего он получил свое название. Используется довольно редко, так как не отличается надежностью и высокой производительностью. В некоторых случаях при повышении нагрузки может выйти из строя. Несмотря на свои недостатки, он прочно занял свое место в машиностроении, так как является незаменимым при передаче усилия между перпендикулярно расположенными валами.
Волновой
Имеет особенный характеристический размер и тип конструкции, в основе которой лежит неподвижный корпус с нарезанными зубьями. Внутри корпуса расположен гибкий элемент, усилие на которые передается ведущим валом, соединенным с ним. Гибкий элемент изготовлен в виде овала, благодаря чему при движении внутри корпуса создает волнообразные движения.
Данный тип отличается высокой производительностью, имея высокое передаточное отношение, достичь которое невозможно с помощью других моделей
Отличается компактными размерами, что особо важно для использования в точном машиностроении
Следует отметить, что современные тенденции машиностроения требуют особых характеристик от редукторов. Из-за этого все большего распространения получают комбинированные модели. Цилиндрические модели дополняют коническими горизонтальными передачами. Червячные дополняются дополнительными валами, а также некоторые модели оснащаются дополнительными моторами.
Различные виды мотор-редукторов получили широкое распространение благодаря тому, что в одном механизме объединяют еще и электродвигатель и все необходимые дополнительные элементы.
