Шлифовальный станок по дереву своими руками

Введение

Есть много вариантов различных шлифовальных станков, но самое главное – чтобы он был удобен в использовании. Данный вариант конструкции отвечает многим требованиям, и подкупает своей простотой, но в тоже время функциональностью. Отличительна особенность этой конструкции в том, что в качестве движущего элемента используется обычная дрель, а её установка занимает меньше одной минуты, а главное, что ее легко снять со станка и использовать в своих целях.

В этой статье опишутся все пошаговые этапы создания универсального шлифовального станка, но прежде чем приступать к работе, нужно хорошо подготовиться и просчитать полный объем работы.

Подготовка к работам

Без инструмента никак не обойтись, поэтому нужно подготовить качественный и исправный ручной и электроинструмент, а именно:

• Станок для распиливания (циркулярная пила или из электролобзика;
• Фрезеровальный станок;
• Шлифовальный станок или гриндер;
• Дрель или шуруповерт (и, конечно, сверла);
• Электролобзик с пилками;
• Сверлильный станок;
• Пылесос. например типа “Циклон”.
• Различные ручные инструменты (рулетка карандаш, отвертка и т.п.).

До начала работ, важно чтобы весь материал был под рукой, тогда работа будет проходить быстро и слажено. Таким образом, для сборки стационарного шлифовального станка нам понадобится следующий материал:

• лист фанеры (размером 25*36,5 см);
• крепеж (болты, гайки; шурупы и пр.);закрытые подшипники;
• мебельные футорки;
• металлическая подставка;
• шлифовальная лента.

Для того чтобы изготовить какую-либо заготовку из фанеры, нужно знать основные характеристики материала. В статье “Станок из электролобзика для выпиливания своими руками” были приведены некоторые характеристики фанеры (зависимость толщины фанеры, кол-во слоев, отклонения, разнотолщинность и пр.). Возможно, будет полезной дополнительная таблица:

Марка фанеры	Фанера бакелизированная	Фанера авиационная	Фанера строительная
Толщина листов*	5-18	1-12	1,5-18
Водостойкость	Высокая	Выше среднего	ФСФ – повышенная ФК – средняя
Плотность, кг/м.куб	Около 1 000	500-650	В зависимости от породы древесины: плотность фанеры хвойной – 660плотность фанеры лиственной — 800
Предел прочности при растяжении, МПа	Вдоль волокон – 80	Рубашки – 65-80	–

Основные конструктивные элементы

Изготавливаемый станок имеет довольно простую конструкцию, и состоит из следующих элементов:

1. Основание;

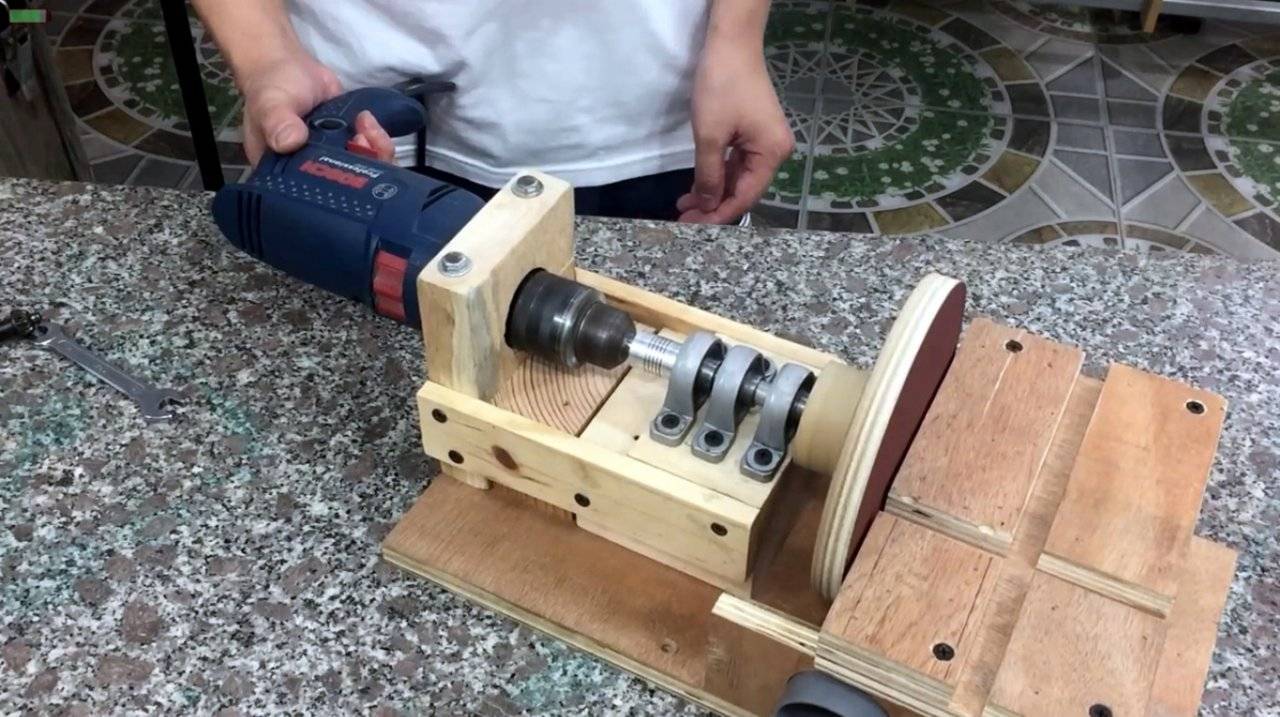

2. Подставка для дрели;
3. Столешница для размещения заготовок;
4. Две боковых крышки корпуса;
5. Один ведущий ролик и два ведомых;
6. Механизм регулировки положения ленты.

2 Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

• круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
• плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
• внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
• специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

• обрезка и зачистка;
• заточка;
• шлифовка.

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

1. Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
2. Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
3. Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
4. Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную.

2.2 Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

1. Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
2. Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
3. Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
4. Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
5. Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
6. На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

1. Установить стойки на станину.
2. Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
3. Подсоединить к барабану двигатель с помощью ременного или цепного привода.
4. Можно приступать к работе.

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

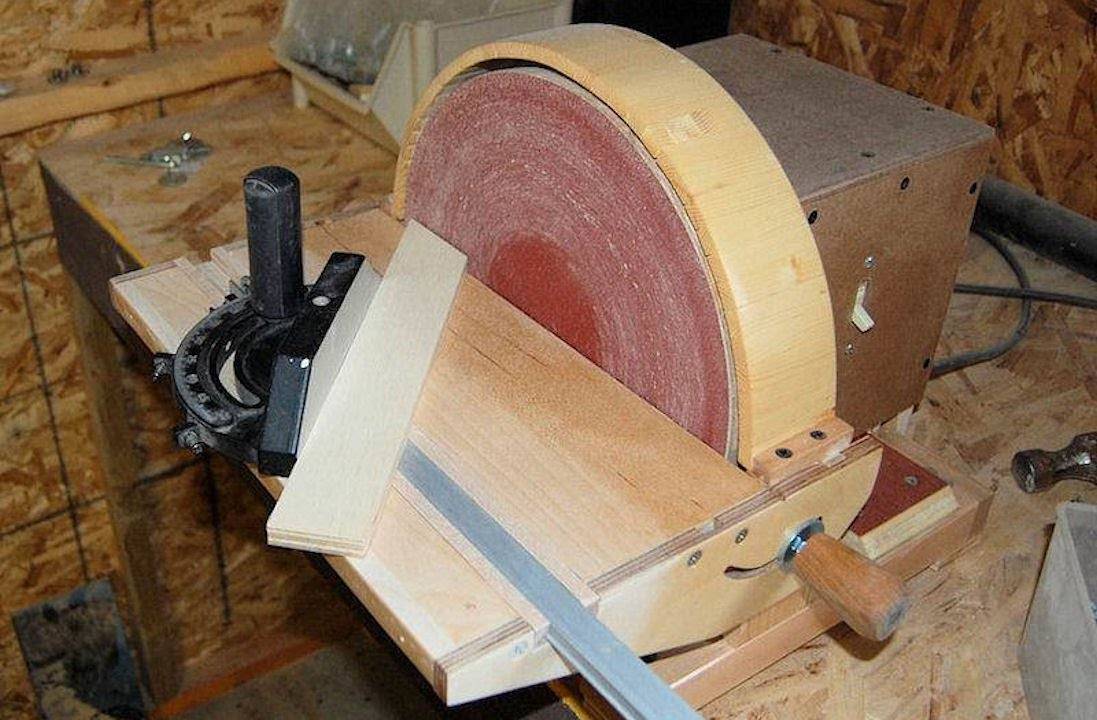

Дисковый

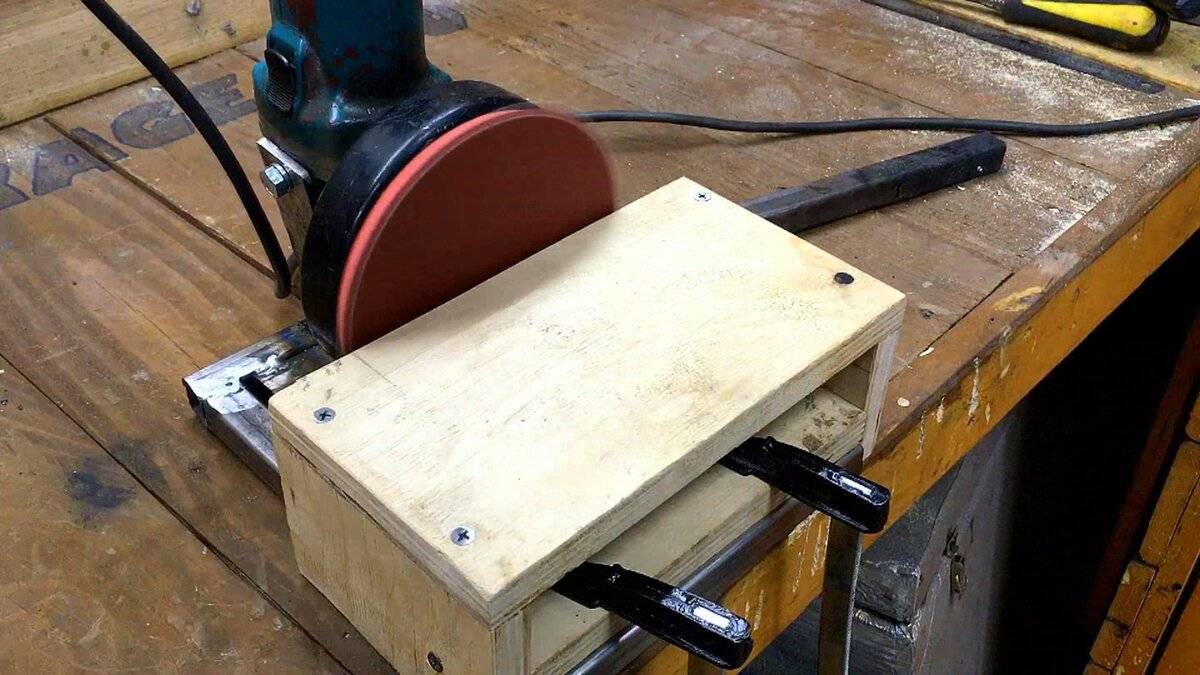

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

• Опорную площадку с подставкой для электродвигателя.
• Подставку или рабочий стол.

Мнение эксперта
Левин Дмитрий Константинович

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

1. Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
2. Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
3. Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
4. Изготовить устройство для перемещения «утюжка».
5. Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
6. Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

Конструкция и особенности станка

Рабочим прибором любого ленточного шлифовального станка считается лента, на плоскость которой нанесён шлифующий порошок. Она сделана в виде кольца и расположена между 2-мя вертящимися барабанами, один из которых считается ведущим, а второй — ведомым.

Вращение на основной вал ленточного станка переходит от электродвигателя, который объединён с ним ременной передачей. Темп перемещения ленточного приспособления можно корректировать, тем самым меняя режимы обрабатывания элементов. Лента плоскошлифовального станка может размещаться горизонтально либо в вертикальном положении, а также под конкретным углом, что допускают определённые модификации оснащения этой группы.

Выбирая модель ленточного шлифующего станка для обрабатывания той либо другой детали, важно принимать во внимание длину плоскости, которую следует подвергнуть шлифовке. Удобнее подвергать обработке в подобных станках детали, протяжённость поверхности которых меньше, чем протяжённость шлифующей ленты и рабочего стола. При соблюдении подобных условий и качество обрабатывания будет значительно выше

При соблюдении подобных условий и качество обрабатывания будет значительно выше.

Ленточный электростанок может иметь разное конструктивное выполнение: с подвижным и недвижимым рабочим столом, с лентой. К одной категории принадлежит широколенточное спецоборудование, отличительная черта которого состоит в том, что их рабочий столик, являющийся одновременно и компонентом подачи, сделан в форме гусеницы. В этих модификациях оснащения, в конструкции которых предусматривается рабочий столик, шлифующая лента находится в горизонтальной плоскости, а в оснащении с независимой лентой, где стол не учтен, она может иметь разное пространственное состояние.

Обязательным конструктивным компонентом любого ленточного шлифующего станка, в том числе и настольного, считается вытяжное приспособление, что необходимо с целью удаления пыли, в большом числе образующейся в процессе обрабатывания. Как профессиональный, так и любой самодельный абразивный станок, применяемый в своей мастерской, приводится в работу от электрического мотора.

Правильная эксплуатация оборудования – залог успешной работы

Процесс монтажа шлифовального станка по дереву своими руками обязан отвечать всем требованиям правил техники безопасности. Об этом должен помнить каждый мастер, чтобы не допустить случаев травматизма на рабочем месте:

Изготовленный станок делается из качественных материалов и имеет надежную конструкцию

Во время обработки поверхности нельзя касаться руками рабочего инструмента и подвижных частей механизма.
Трудиться на самодельном шлифовальном оборудовании нужно в защитных очках.
Для работ по дереву нельзя применять диски, предназначенные для обработки металла, так как у них другая структура поверхности.
Перед началом работы важно проверить исправность деталей конструкции.
Использование защитного кожуха для шлифовальных кругов повышает безопасность работы.

Барабанные шлифовальные станки BELMASH

Шлифовальные станки барабанного типа относятся к оборудованию для финишной обработки поверхностей путем шлифования.

Конструктивно станки бывают двух типов:

консольный — позволяет изготавливать детали с их разворотом, что увеличивает ширину обработки в два раза;

портальная — конструкция имеет увеличенную жесткость, что позволяет работать с ограниченной шириной заготовки, но без снижения точности.

Конструкция станков, как правило, представляет собой станину, на которой закреплен узел транспортера (транспортировочная лента) с собственным электродвигателем и дополнительными рабочими столами для поддержки заготовки.

Над транспортером на специальной жесткой направляющей, по принципу рейсмуса, установлен блок с абразивным барабаном и основной двигатель. Также есть дополнительная вертикальная поддерживающая направляющая с возможность фиксации положения с помощью барашка.

Барабанный шлифовальный станок прост как при выполнении операций, так и в обслуживании. Порядок настройки таков:

• установка необходимых параметров резания, (имеется в виду зернистость абразива шлифовальной ленты);
• заправка шлифовальной ленты на барабан, оборудованный натяжителем;
• калибровка рабочей части (выставление положения абразивного блока по высоте, в зависимости от обрабатываемой заготовки).

Операция для точного выставления рабочего барабана к транспондеру выполняется с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана.

Каждые несколько проходов рекомендуется чистить абразивную ленту специальным карандашом. Это сохранит производительность, качество работ и повысит износостойкость ленты.

Шлифовальные станки барабанного типа BELMASH – это модели консольного типа, представляющие совокупность оптимальных решений, высокого качества и достойной точности.

Всего в ассортименте четыре станка данного типа, все различия представлены в таблице ниже

Модель	BELMASH DS560-WB	BELMASH DS410-W	BELMASH DS560-W	BELMASH DS260-W
Тип электродвигателя	Асинхронный	Асинхронный	Асинхронный	Асинхронный
Мощность, Вт	1500	1500	1500	1100
Напряжение питающей сети, В	230	230	230	230
Габаритный размер (ДхШхВ), мм	1070x1080x1200	1090x1050x1150	1260x1080x1150	950x600x1150
Частота вращения барабана, об/мин	0-1800	1400	1400	1400
Размер шлифовального барабана, мм	132х565	132х410	132×565	132х260
Скорость подачи заготовки, м/мин	0-3,5	0-3,5	0-3,5	0-3,5
Максимальная толщина заготовки, мм	80	80	80	80
Масса нетто, кг	119	80	104	71

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Изготовление станка для шлифовки из ручной машинки

Достаточно часто для проведения легких операций по шлифованию делают самостоятельно шлифовальные станки по древесине на основе готовый машинок для шлифования. Тут потребуется сделать систему крепления для шлифовальной машинки, которая монтируется на заранее подготовленную станину. На ее валу будут закреплены круги для шлифования, предназначенные для обработки заготовок из древесины. Вместо такой машинки можно применять простую электрическую дрель. Эта конструкция даст возможность проводить работы по шлифовке простых деталей из древесины ограниченного размера.

Делаем с диском или с лентой?

Чертеж гриндера.

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

• Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
• Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода. Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 — 170 Вт

Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 — 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для ленточного гриндера старые бытовые моторы не подойдут никоим образом. Там понадобится движок с мощностью не менее 400 – 500 Вт, и не простой, а трехфазный с пусковыми и рабочими конденсаторами.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Материалы:

• двигатель от стиральной машины;
• регулятор оборотов для электродвигателя;
• подшипники;
• ДСП;
• резьбовая шпилька;
• монтажный стальной уголок;
• пара кусков полипропиленовых труб диаметром 20 и 32 мм;
• винты, гайки, шайбы.

В этом станке использован электродвигатель от стиральной машины. Подключаем его к сети 220 в, через регулятор оборотов.

Схема подключение регулятора к электродвигателю.

Корпус станка, изготавливаем из ДСП, и скрепляем мебельными винтами. На корпусе, нужно болтами закрепить двигатель. Упор для наждачной ленты выполняем из монтажного уголка, края которого закругляем для исключения зацепа замка ленты.

Ведущий ролик делаем из двух полипропиленовых труб диаметром 20 и 32 мм.

Большую трубу выбираем с внутренним диаметром также равным 20 мм.

Дополнительно во внутреннее отверстие двойной трубы вставляем трубочку из жести.

Ведущий ролик одеваем на шлицевой вал двигателя.

Теперь сделаем ведомый ролик.

Для ведомого ролика подбираем два подшипника и в зависимости от наружного диаметра – полипропиленовую трубу с точно таким же внутренним размером.

Подшипники распираем стальной трубкой для снятия боковой нагрузки. На внутренний конец ролика насаживаем кольцо, вырезанное из муфты того же размера, которая будет служить упором.

Собираем на шпильке получившийся узел и прикручиваем, используя шайбы и гайки, к основе.

Самодельный шлифовальный станок практически готов, теперь одеваем наждачную ленту. При вращении она может смещаться по роликам влево или вправо. Чтобы исключить смещение, прокручиваем вокруг своей оси за обе гайки ведомый ролик, пока лента не перестанет смещаться к одному или другому краю. Таким образом, мы найдем положение, когда лента окажется на своём месте. Ленточный шлифовальный станок, готов к работе!

Небольшой видео обзор самодельного шлифстанка.

Как балансировать шлифовальный станок?

Далее круги нужно балансировать, иначе станок довольно сильно вибрирует при работе, я для балансировки использовал саморезы с прессшайбой с подложенными несколькими шайбами, балансировка осуществлялась определением самой тяжелой точки круга  – если слегка крутануть круг на валу, круг остановится самой тяжелой точкой вниз – это значит что на самой верхней точке круга нужно крепить грузик (как в шиномонтаже :)). Вес груза  добавляется до тех пор,  пока круг не начнет останавливаться в любом другом положении.

А далее, если круг останавливается в одном и том же другом положении, значит нужно добавлять еще один груз, но это бывает редко – у меня такое было только у одного круга из 4-х, в остальных 3-х кругах было достаточно по одному грузу на круг. В случае правильной балансировки круг можно поместить в любой положение и он будет оставаться на месте. Заморез с балансирующими шайбами лучше смазать клеем, чтобы он не раскрутился и не вылетел со временем.

После балансировки кругов станок стал работать очень тихо – слышен только звук работы двигателя и свист воздуха, вибрация минимальная.

Далее была изготовлена полка-столик для деталей из стали 4мм шириной 8см. Крепление полки к верстаку осуществляется с помощью деталей из уголка 36х36 мм. Все крепления на болтах – подвижные с целью регулировки – есть возможность регулировать расстояние от круга – я оставил примерно 1мм, угол наклона столика к кругу – обычно использую 90 градусов, но можно и изменить угол, для этого нужно снять нижний кожух, но нужно это бывает редко.

На полку был изготовлен уголок, который устанавливается под углом 90 градусов к поверхности круга, что очень удобно для придания ровных граней заготовке. Этот уголок легко снимается, т.к. крепится к столику двумя болами-“барашками”.

Ну и позднее были изготовлены кожухи – кожух вокруг круга и вала двигателя из стали 1мм и кожух под рабочий столик, а также пропилено “окно” в верстаке, т.к. в будущем планируется еще изготовить третий кожух на “окно” под верстак для подключения пылесоса.
