Самодельный токарный станок по металлу: чертеж, изготовление

Проектировка будущего изделия

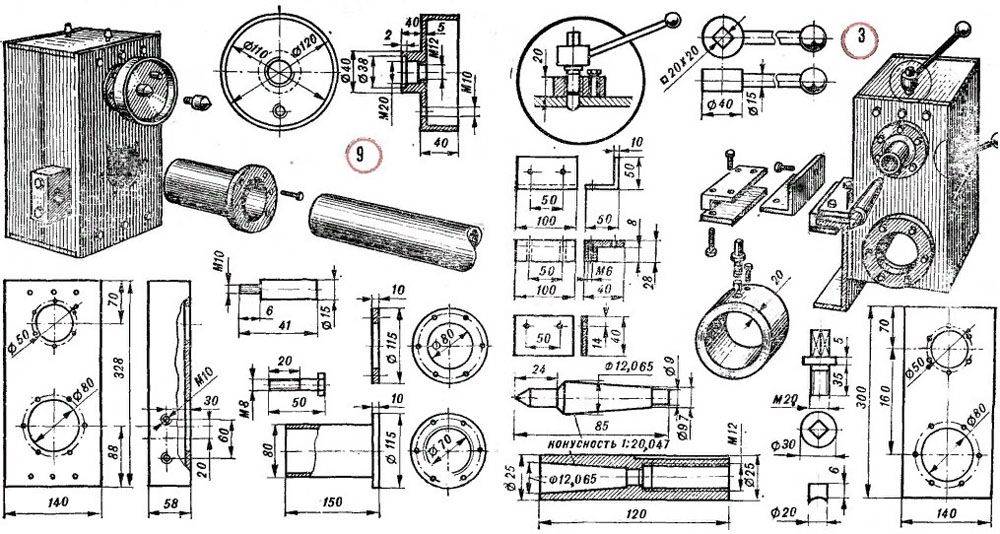

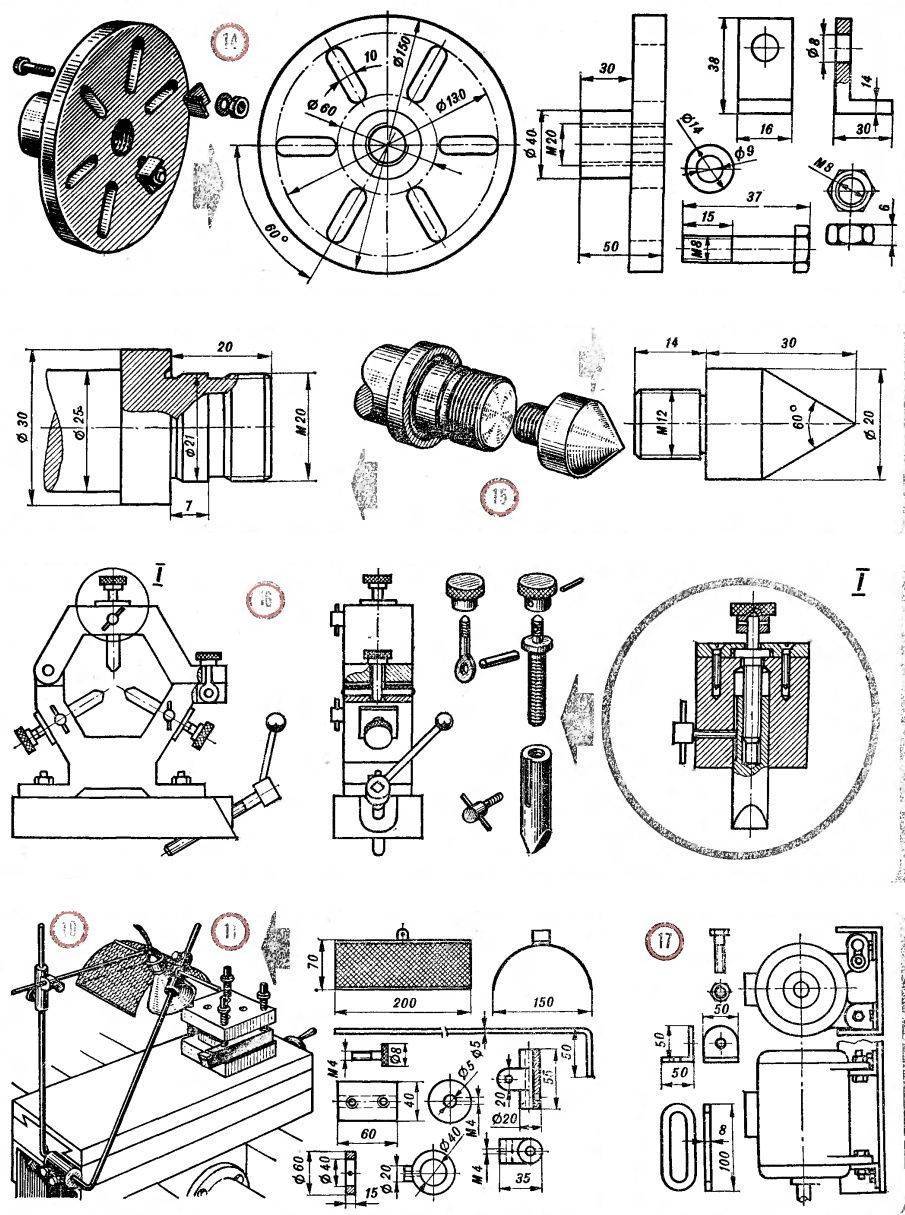

Чертежи с размерами.

Следует оговориться, что рекомендуется для домашних целей делать оборудования с такими же размерами, как и ТВ-16. Оно маломощное, вполне удовлетворит потребности для физического лица. Габариты на чертежи берем следующие:

Длина — до 115 см;
Ширина до 62 см;
Высота оси оборудования 18 см.

Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы

Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.

От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.

Виды станков

Сам по себе токарный станок относится к специализированному оборудованию, которое может быть тяжелым и бытовым. Первые характеризуются большим размером, которые позволяют работать с деталями существенных габаритов. Такие приборы нужны больше в профессиональной деятельности и в дерево обработочной промышленности.

Для второго типа установок характерно выполнение мелких бытовых потребностей – выпилить и обработать ножки для табурета, или перегородки для перил. Для этого не требуется особая мощность устройства, как и его размер.

Возможно вы видели фото токарного станка из дрели – есть готовая платформа, к которой с одной стороны крепится дрель, а с другой зажимается деталь. Такую подставку можно купить в магазине, ведь использование дрели не является характерным только для народных рецептов.

Только ценник на такую платформу может доходить до десятка тысяч рублей, что само по себе не очень оправдано. Средним ценником на рынке будет половина названной суммы, что все равно многовато, с учетом сложности конструкции. Вот потому, создание такого станка своими руками и является совсем неплохой идеей.

Выбор

Как мы уже разобрали, самодельные токарные станки из дрели могут не сильно отличаться от серийных образцов, при этом помогут сэкономить деньги пользователям.

Для домашних потребностей такого будет вполне достаточно, при том, что материалы подобрать и сделать из них установку, тоже не займет много времени.

Более того, такой прибор может быть полезен даже при работе с металлическими заготовками, что придется по душе некоторым мастерам.

Устройство токарного станка

Вне зависимости от размера или предназначения, по своей сути токарные станки устроены одинаково, просто у них есть особенности, которые уже и зависят от области его применения. Для того чтобы разобраться, как сделать токарный станок своими руками, нам нужно рассмотреть это самое устройство поближе.

Многие со школьного курса труда могут помнить, что основа всего – станина. Именно на этой части и располагаются все детали для крепления и перемещения заготовки. Она является основой всей конструкции, и от нее зависит устойчивость и надежность всего станка.

Если токарный станок делается с упором на массивные детали, то к станине приделываются дополнительно ножки, чтоб была полноценная конструкция, обладающая устойчивостью.

Для бытовых потребностей будет достаточно настольного станка, который не требует дополнительной устойчивости, благодаря чему получается намного легче.

Дальше идет передняя бабка. Из двух основных деталей, которые отвечают за фиксацию заготовки, эта находится со стороны вращающего элемента.

Все чертежи токарного станка из дрели имеют в своей конструкции такую деталь. Она используется для центровки детали, которая будет обрабатываться, и ведет передачу движущего момента, который, в нашем случае, будет исходить от дрели. Если станок относится к тяжелым моделям, эта деталь будет приварена к станине, и регулироваться будет только высота.

Последней, но не менее важной деталью идет суппорт. Он необходим для работы с деталью и ее обработки. Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента

Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента. Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно.

Станок своими руками

Теперь, зная из чего состоит аппарат, у нас есть своеобразная пошаговая инструкция, показывающая, как сделать станок из дрели. Если говорить о самом процессе создания, то огромным плюсом станет наличие верстака у вас в гараже или сарае, который имеет ровную поверхность. Если это так, то можно пропустить пункт со станиной, ведь она уже готова.

Для того, чтоб прикрепить нашу дрель к станине, вам понадобится хомут, который будет удерживать инструмент, и струбцина.

Дальше нужно подумать об обратной стороне крепления – задней бабке

Очень важно разместить ее с тем же направлением, которое будет иметь дрель – их оси должны совпадать

Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина.

Следующий шаг необходим для использования дрели, как токарного станка. Если вы не планируете просто зачищать дерево наждачной бумагой, то вам обязательно нужен подручник. Его тоже нужно закрепить на станину, и дать возможность двигаться вдоль детали. Как вы видите, все детали для токарного станка спокойно можно либо найти, либо сделать самому, при этом сэкономив не мало денег.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
~~Стол фрезерный Кратон МТ-20-01~~
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
~~Станок фрезерный Корвет-83 90830~~

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Простой и аккуратный станок для гаража Мини-конструкция для частного использования Инструменты для сборки самодельного фрезерного станка Профессиональное оборудование

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

Профильные. Применяют для декорирования элементов.
V-образные. Можно изготавливать отверстия в 45⁰.
Прямоугольные – для создания пазов.
Дисковые. Выпиливаются пазы разных габаритов.
Калевочные для закругления краев.
Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Вариант длинных фрез Многообразие рабочего инструмента Для работы с разными поверхностями Создание 3d рисунка при помощи станка с ЧПУ

~~Фрезы для станков по дереву~~

Особенности шипорезных станков по дереву и их виды, сравнение

При производстве мебели и столярных изделий детали чаще всего скрепляются между собой «на шип». Существует несколько видов шиповых соединений: «ласточкин хвост», ящичное, круглое и овальное, которые позволяют крепить детали под необходимым углом или удлинить их. Шип представляет собой достаточно сложный в исполнении элемент, для изготовления которого разработан особый вид оборудования.

Виды шипорезных станков

Наиболее распространены в производстве шипорезные станки для рамочных, дверных и оконных конструкций. Оборудование может быть одно- или двухсторонним, проходным или возвратным. В качестве рабочих органов выступают фрезы (вертикальных или горизонтальные), пилы. Устройство фрезерует шипы и выемки для них (проушины) в элементах деревянных конструкций.

Шипы «ласточкин хвост» и ящичные прямые выполняются на специальных видах станков, созданных для крупных предприятий. Такие виды креплений очень надежны и обеспечивают длительную эксплуатацию изделий.

Шипы круглой и овальной формы создаются на устройствах с ЧПУ, работающих в автоматическом режиме. Станки с ЧПУ могут выполнять работу в любых плоскостях.

Основные характеристики:

максимальный диаметр обрабатываемой детали;
наибольшая ширина шипа;
наибольший поперечник шипа;
тип шипа;
скорость кручения шпинделя;
мощность двигателя;
габариты и вес.

Главное требование к шипорезному станку — высокая точность операций. Иначе детали не будут совпадать друг с другом и соединения не получится.

Другие сферы использования:

обработка калиброванных щитов, ДСП;
обгонка периметра дверных полотен, оконных рам;
обработка половой доски;
изготовление паркета.

Станки для сращивания древесины

Это особая категория шипорезного оборудования, которая используется на производстве для сращивания заготовок по длине. Станок нарезает в торцах деталей шипы зубчатой формы, обрабатывает клеем и направляет в прессы. Линии по сращиванию древесины работают в автоматическом режиме.

Принцип работы

Заготовка поступает на рабочую поверхность и обрезается по размеру, после чего формируются проушины и шипы. Станина представляет собой литую жесткую конструкцию с прижимными устройствами. Она оснащена колонной с рабочими головками, на которые можно надеть проушечную доску, пилы или фрезы.

Чтобы в процессе обработки заготовка не расщепилась, автоматическое устройство наносит слой клея. Таким образом предупреждается появление сколов. Кроме этого, на шипорезных станках может присутствовать механизм торцевания для подравнивания торцов деталей.

При серийном производстве мебели используется шипорезный станок по дереву с ЧПУ, создающее любые типы шиповых соединений. Они легко настраиваются, не требуют длительного обучения персонала. Существуют фрезерные станки с шипорезной кареткой, удобные для мелкосерийных производств.

Особенности эксплуатации

На крупных производственных конвейерах этот вид оборудования крепится к потолку. Дополнительно станки комплектуются прижимными устройствами, принимаются заготовки подрезными пилами. Деталь подается на торцовочные пилы и заканчивается обработка парой фрезеровочных суппортов.
Скорость подачи заготовки регулируется вариатором, плавно.
Для удовлетворительной обработки шпиндель должен вращаться со скоростью около 7000 оборотов в минуту.
Существует несколько видов оборудования, различных по размерам направляющей: на 2; 2,5 и 3 метра.
Конструкция позволяет использование нескольких различных инструментов для обработки дерева.
Станок может дополнительно оснащаться прижимным пневматическим механизмом и удлинителем рабочей поверхности.

Видеоролик демонстрирует работу шипорезного станка с ручными настройками:

Модель	YC-480	RH-826 AST	OMEC 650-A	ШС-3
Ширина заготовки, мм	480	560	400	200
Длина заготовки, мм	1500	2440	1500	600
Частота вращения, об/мин	21500	7200	16500	4500
Мощность, кВт	1,5	4,4	1,75	5,5
Масса, кг	410	1220	140	475
Габариты, мм	12707801330	330017801200	8007201320	20257501300

Техника безопасности при работе с самодельным токарным станком и правильный уход

После сборки необходимо до включения в сеть убедиться в отсутствии неисправностей. Проверяют свободное вращение шпинделя, отсутствие задержек при работе приводных механизмов и посторонних шумов. Тщательно контролируют соосность. Необходимо, чтобы параметры сети питания соответствовали потребностям силового агрегата в режиме наибольшего потребления мощности, при включении.

Перед началом работ убеждаются в наличии (исправности) защитных экранов, кожухов. Новый инструмент устанавливают при остановленном электродвигателе с применением всех штатных крепёжных деталей. Соблюдают режимы обработки, соответствующие параметрам резцов и заготовки.

После завершения рабочих операций убирают отходы. Своевременно выполняют смазку и другие работы, предусмотренные регламентом обслуживания.

Проектирование и чертежи с размерами

Проектирование начинается с определения видов работ и размеров обрабатываемых заготовок. На основании этого намечаем габаритные размеры, мощность двигателя привода, длину станины. Необязательно вычерчивать все детали по ГОСТ. Достаточно технического рисунка всех деталей.

Рассчитать точки сверления, определить размеры сопрягаемых деталей. Отдельно надо разработать кинематическую схему и электрическую схему. В кинематической схеме определим межцентровые расстояния шестеренок или шкивов коробки передач. Электрическая схема даст возможность правильно подключить электрооборудование.

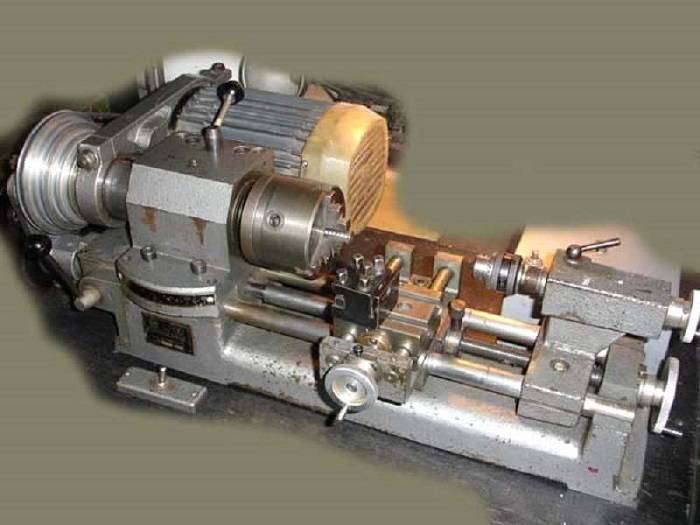

Фото токарных станков по металлу своими руками

Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео)
Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)
Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

Ремонт МТЗ своими руками: разборка, ремонт, восстановление, регулировка и сборка минских тракторов (105 фото)
Измельчитель веток своими руками: проекты, инструкция как сделать и советы из чего изготовить самодельный измельчитель (135 фото)
Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

06.11.2020

Юлия Брисина / автор статьи

Высшее образование (ВНМУ им.Н.И.Пирогова, лечебное дело). Интересы: косметология, медицина, психология, путешествия, научная и художественная литература.

Написано статей

Как собрать хороший мини токарный станок по металлу своими руками

Изготовление хорошего станка, чтобы обрабатывать железо своими руками, всегда выполняется в таком порядке:

При помощи швеллеров и балок из металла изготавливается рама устройства. Когда нужно работать с заготовками большого размера, то и детали для изготовления рамы необходимо брать с расчетом на огромную нагрузку. Например, когда необходимо обработать железную деталь длиной более 60 миллиметров, то минимальная толщина материалов для каркаса обязана быть не менее 4 миллиметров.
На металлические швеллеры ставятся продольные валы со специальными направляющими. Такие валы необходимо приварить сваркой или прикрепить качественными болтами.
Собирается передняя бабка. Чтобы сделать переднюю бабку самодельного станка, нужно использовать специальный гидравлический цилиндр с минимальной толщиной стенок от 7 миллиметров. В этот цилиндр нужно впрессовать несколько подшипников.
Далее, нужно проложить вал, для которого применяются подшипники большого размера.
Потом в гидравлический цилиндр стоит залить жидкость для смазки.
Ставится шкив и суппорт вместе со специальными направляющими.
Устанавливается электрический мотор.

А также по многочисленным чертежам видно, что для увеличения устойчивости механизма резца нужно сделать специализированный подручник, а внизу изделия стоит установить небольшую железную полоску. Эта полоска необходима для надежной защиты рабочих узлов устройства от повреждений при обработке заготовок.

Изготовление

Самодельное устройство подойдет для выполнения нескольких действий:

обработки торцов;
подрезочных работ;
нарезания внутренней, внешней резьбы;
точения.

При сборке необходимо учитывать ряд особенностей:

Для коллекторного электродвигателя нужно устанавливать редуктор. Он необходим для компенсации неравномерности хода основных механизмов.
До сборки нужно продумать расположение основных частей, способы их соединения.
Работу по связке электроники лучше доверить специалисту, чтобы при эксплуатации оборудования не возникло короткого замыкания.

Коллекторный двигатель (Фото: Instagram / rckostroma)

Составление чертежа

Прежде чем начинать сборку самодельного оборудования, нужно подготовить чертеж. На нем необходимо нарисовать станок с разных сторон и указать:

размеры оборудования;
расположение основных частей;
места крепежа.

Чертеж можно найти в интернете или подготовить его самостоятельно.

Подготовка

После составления схемы нужно подготовить место для размещения оборудования. Должно быть достаточно свободного пространства, чтобы можно было обойти оборудование с разных сторон. Если конструкция будет крупногабаритной, с большой массой, необходимо сделать для нее отдельное основание.

Инструменты и расходные материалы

Для сборки нужно подготовить:

профильные трубы, металлические уголки;
листы металла для сборки корпуса;
приводные ремни разного диаметра;
гайки, болты для крепежа отдельных частей;
стальные прутья;
шпиндель (его можно изготовить из болта, который имеет острозаточенный конец;
провода, кнопки, регуляторы;
подшипники;
стальные пластины;
зажимы для удержания резцов;
набор ключей;
сварочный аппарат;
втулки;
болгарку;
дрель и сверлами по металлу.

Также нужно уделить внимание выбору электродвигателя. Для обработки небольших заготовок подойдет двигатель мощностью не более 1 кВт, например, электромотор от кухонного комбайна, швейной или стиральной машины. Если предстоит работа с крупными деталями, лучше выбирать двигатель мощностью от 1,5 до 2 кВт

Если предстоит работа с крупными деталями, лучше выбирать двигатель мощностью от 1,5 до 2 кВт.

Дрель (Фото: Instagram / skupka25kopeek)

Сборка

Процесс изготовления состоит из нескольких этапов:

Сборка рамы. Ее можно сварить из металлических труб, уголков.
Изготовление боковых стоек.
Соединение стоек.
Установка втулок на направляющие. Они нужны для установки задней бабки.
Изготовление площадки из стальных пластин, на которую будет устанавливаться пиноль, суппорт.
Установка ходового винта.
Закрепление штурвала, нониуса.
Изготовление второй металлической площадки, на которую будет закрепляться передняя бабка.
Сборка резцедержателя, суппорта.
Установка электродвигателя.
Соединение оставшихся элементов, закрепление ремней.
Подключение проводов, настройка оборудования.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Диаметр шпинделя — 12 мм.
Частота вращения шпинделя — 130-170 об./мин.
Расстояние между центрами — 350 мм.
Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

Обработка наружных и внутренних поверхностей.
Нарезка резьбы.
Сверловка, зенкование, развертывание.
Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Высота центра над станиной и суппортом — 500 и 325 мм.
Диаметр шпинделя — 128 мм.
Максимальный вес заготовки — 5 т.
Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Расстояние между центрами — 250 мм.
Максимальный диаметр заготовки над станиной — 160 мм.
Диаметр отверстия шпинделя — 18 мм.
Мощность — 0,4-0,5 кВт.

Самодельный токарный станок по металлу
