Признаки неисправного масляного насоса
Существует много признаков, по которым можно заметить, что масляный насос плохо работает. Среди них такие признаки, как шумы из клапанного механизма, необычные звуки от гидравлических компенсаторов зазоров клапанов, падение давления масла, перегрев двигателя и слишком громко работающий масляный насос. Как правило, масляные насосы не требуют никакого обслуживания вплоть до их поломки. Но когда они выходят из строя, за этим немедленно следует поломка самого двигателя.
1. Загорелась лампочка датчика низкого давления масла и датчика давления масла
Давление масла в двигателе автомобиля регулируется насосом. Когда он начинает работать хуже, давление уменьшается, хотя масло по-прежнему находится внутри двигателя. Первым признаком уменьшившегося давления масла будет включение аварийной лампочки низкого давления на приборной доске. Если это случилось, то необходимо сразу проверить уровень масла в системе. При понижении уровня потребуется его долив до требуемого по инструкции. В случае если после этого давление осталось на том же низком уровне, можно говорить о неисправности масляного насоса
Потребуется срочная замена этого важного агрегата, в противном случае симптомы станут еще хуже
2. Увеличенная температура двигателя
При циркуляции внутри двигателя масло играет роль смазочного материала, который в то же время охлаждает подвижные металлические части двигателя. Если в двигателе недостаточно масла, то его компоненты будут взаимодействовать без необходимого охлаждения и нагреваться выше нормы. Когда этот нагрев превышает норму, предупредительная лампочка на приборной панели оповестит водителя о чрезмерном нагреве двигателя. Если двигатель перегревается, слишком высокая температура может вызвать повреждение как самого двигателя, так и его компонентов. Так как такой ремонт может стоить несколько тысяч долларов, то лучше всего будет доставить автомобиль в ремонтную мастерскую сразу после загорания сигнальной лампочки низкого давления.
3. Шумы из клапанного механизма
В клапанном механизме имеются важные компоненты, обеспечивающие нормальную работу двигателя. Кроме гидравлических толкателей, там находятся гидравлические компенсаторы зазоров, толкатели клапанов, сальники и направляющие втулки клапанов. Все эти компоненты нуждаются в смазке маслом, которое подается к ним при помощи насоса. Если смазка не проводится в должном объеме, компоненты клапанного механизма не смогут выполнять свои функции как следует. При продолжающемся падении уровня масла в системе в клапанном механизме также будет увеличиваться уровень посторонних шумов.
4. Шумящий масляный насос
Шумящий или, иначе говоря, издающий посторонние звуки масляный насос является скорее редким явлением, но иногда с ним можно столкнуться. Такое случается с масляными насосами, когда они только начинают приходить в негодность. Это выражается в виде жужжания или завывания, слышного даже при работе на холостых оборотах. Признаки указывают на изношенность шестерен внутри насоса и на необходимость замены самого агрегата.
5. Шумы в гидравлических компенсаторах зазоров
Гидравлические компенсаторы зазоров имеют важное значение для поддержания работоспособности клапанного механизма. Компенсаторы могут нормально работать, только если смазываются достаточным количеством масла
А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы
Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя
А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы. Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя.
Советы по уходу и обслуживанию
Масляные насосы предназначены для длительной работы в течение нескольких лет. Но, как и любые другие автомобильные агрегаты, со временем они подвергаются износу. Поэтому необходимо всегда следить за показателями давления масла и температуры двигателя. При этом нельзя забывать о том, что перегрев может быть связан в том числе с плохой работой радиатора. Если же посторонние звуки исходят из двигателя, то это четко указывает на проблемы с масляным насосом. И это, в свою очередь, означает недостаточную смазку узлов и агрегатов двигателя. Но ведь никто не хочет, чтобы из-за этого двигатель вышел из строя? Поэтому всегда при первых признаках, указывающих на проблемы с маслонасосом, необходима его замена.
Поломка редукционного клапана масляного насоса — ремонт или замена?
Ремонтные работы начинаются с разбора редукционного клапана. Снять крышку и вынуть пружину труда не составит, а вот вытаскивание самого клапана обычно становится трудностью. Для того чтобы сделать это, вам понадобятся следующие инструменты:
- анкерный болт М8 (длина 90 мм);
- гайка для гаечного ключа на 10;
- рожковый ключ.
Анкер нужно плотно вставить в плунжер, а затем завернуть на нём гайку. После этого возьмите ключ и продолжайте затягивать гайку. Через какое-то время поршень сорвётся и вы сможете его вынуть.
Чтобы разобрать механизм нужно снять крышку, вынуть пружину, а затем и сам клапан
За неимением вышеперечисленных инструментов некоторые умельцы придумывают свои способы демонтажа клапана.
Видео: как вынуть клапан с помощью деревянной палки
Сам ремонт этого механизма зависит от причины поломки. Если проблема заключалась в пониженном давлении, вам следует заменить пружину
Очень важно найти такую же деталь, что была раньше
Обратите внимание, что у разных моделей автомобилей размеры редукционных клапанов и их составных частей отличаются. Мы рекомендуем вам проконсультироваться со специалистом, прежде чем приобретать деталь, а в магазин прийти с разобранным механизмом
Пружина для редукционного клапана должна быть достаточно упругой
В том случае, если клапан засорился и перестал снижать давление внутри масляного насоса, проведите следующие процедуры.
Тщательно очистьте деталь, уделяя особенное внимание каналам для циркуляции масла.
Промойте механизм в бензине.
Высохшую деталь смажьте.
Установите клапан на своё место.
Теперь вам нужно проверить давление. Для этого используется обычный манометр
Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель. Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см2 на средних оборотах.
После установки клапана обязательно проверьте давление манометром
Обычно специалисты рекомендуют заменить клапан, если перед этим проводился капитальный ремонт. Считается, что обычная прочистка и промывка не может справиться с мелкой стружкой. А также замену стоит произвести в том случае, если на поверхности одной из составных частей клапана вы обнаружили механические повреждения.
Ремонт и замена редукционного клапана сказывается на общей работе автомобиля. И это не только хорошо видно, но и хорошо слышно во время работы двигателя.
Видео: отличия в звуках работы двигателя до и после замены редукционного клапана
Прежде чем разбирать масляный насос и его редукционный клапан и проводить с ними какие-либо работы, убедитесь, что уверены в собственных силах. Неаккуратные действия могут привести к окончательной поломке деталей. Особенно обидно будет в том случае, если проблема заключалась не в клапане, а других элементах системы, и вам придётся менять работоспособную деталь. Если вы сомневаетесь, лучше обратитесь за помощью специалистов в автосервис.
Принцип работы и основные функции редукционного клапана
Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.
Назначение и функции
Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла
Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется
Редукционный клапан является важнейшим элементом масляного насоса
Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.
Расположение
В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.
Расположение редукционного клапана в масляном насосе
Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.
Принцип работы
Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.
Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.
Около входного отверстия клапана располагается поршень или металлический шарик на пружине
При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.
https://youtube.com/watch?v=mcpUFSIbmyo
Классификация оборудования
Насос масла и клапан для поддержания давления имеют определенную классификацию по своему устройству. Насосы бывают такие:
В регулируемом варианте постоянное давление поддерживается за счет изменения положения одной из частей насоса. А вот в устройстве нерегулируемого варианта не обошлось без использования редукционного клапана. Уже каждый из рассмотренных выше вариантов подразделяется по устройству механизма на шестеренчатый и роторный.
В свою очередь, регуляторы давления масла бывают гидравлического и пневматического типа, вне зависимости от типа, оба они предназначены для поддержания давления на заданном уровне. По источнику питания клапаны бывают таких типов:
- Редукционные, управляемые пневматическим приводом;
- Управляемые электрическим приводом;
- Автономные, не нуждающиеся в источнике питания.
Теперь пришло время рассмотреть назначение и принцип работы редукционного клапана.
Задачи, выполняемые клапаном
Как уже было сказано, клапан масла необходим для поддержания давления на определенном уровне. После того как мотор запустился, задача редукционного клапана – стабилизация давления и поддержание уровня на всем периоде работы мотора.
Если же давление опуститься ниже номинального уровня, то это будет означать, что некоторые детали мотора лишатся нормальной смазки, и в скором времени образуется поломка.
Во время работы регулятор управляет скоростью движения масла: увеличивает или уменьшает ее в зависимости от того, что требуется в данный конкретный момент. Осуществляется это за счет полного открытия клапана и понижения, с помощью чего давление уменьшается или частичного открытия, где оно начинает расти. Каждое из этих действий совершается в тот момент, когда это нужно, благодаря своему устройству регулятор определяет это самостоятельно.
Инструкция по проверке
Итак:
- Сначала проверьте исправность электрической цепи, идущей от датчика к панели приборов. Киньте провод, идущий от датчика к двигателю на массу, лампочка погаснет при исправной цепи.
- Второй причиной может стать фильтр масла. Определяется такая поломка, выкручиванием датчика давления масла. Он должен быть смочен маслом, сухой датчик означает, что забился фильтр, либо заел его клапан.
- Когда не дает эффекта, вскрывайте поддон, и проверяйте сам маслоприемник и состояние его резинового уплотнительного кольца.
- После этих проверок остается одна причина — это поломка самого агрегата.
К сведению:
- На двигателе модели ВАЗ 2110 установлена комбинированная система смазки. На машинах этой модели присутствует шестереночный масляный насос, который располагается в переднем торце блока цилиндров.
- Специальные шестерни, имеющие трохоидальное внутреннее зацепление, уменьшают при вращении механические потери.
- Сам масляный насос, оснащен полно — поточным не разборным фильтром. С перепускным и противодренажным и клапанами. Это устройство обеспечивает хорошую циркуляцию масла, смазку через все узлы ДВС (Двигателя внутреннего сгорания).
- Работает он за счет вращения коленчатого вала. Метод соединения с коленчатым валом происходит напрямую, что характерно для всех автомобилей ВАЗ, имеющих передний привод.
- На полноприводных и классических моделях система дополняется специальными передаточными частями: цепью ГРМ, промежуточным валом, набором шестерней, осуществляющих передачу вращающего момента от коленчатого вала.
- Срок эксплуатации этого насоса от 120 тыс. км, он исправно работает, когда двигатель уже двигатель прошел капитальный ремонт. Однако в процессе эксплуатации не исключены поломки.
Если все же требуется замена, масляный насос ваз 2110 вам лучше выбрать из числа надежных фирм производителей.
Порядок работы
Итак:
- Отсоединяем минусовой провод от клеммы аккумуляторной батареи.
- Сливаем масло с двигателя (через сливную пробку в поддоне картера).
- Вынимаем ремень привода распредвала.
- Теперь снимаем масляный картер.
- На двигателях, имеющих систему впрыска топлива, отсоединяем колодку с проводками от датчика, считающего обороты коленвала.

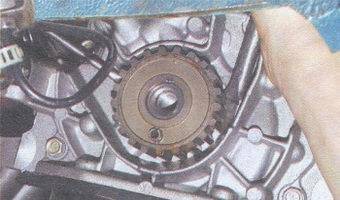

- При помощи двух отверток, снимаем шкив с коленвала.
- Если в пазу коленвала шпонка сидит не плотно, достаем ее, чтобы не потерялась.
- Отворачиваем болты, крепящие маслоприемник (болтов три, под болтами находятся плоские шайбы) и снимаем маслоприемник.
- Очищаем от грязи и промываем уайтспиритом сетку маслоприемника. Когда сетка не отмывается либо повреждена, производим замену маслоприемника.
- Заменяем потерявшее упругость либо порванное уплотнительное колечко маслоприемника.
- Откручиваем болты, крепящие масляный насос к блоку цилиндров (их шесть) и снимаем насос вместе с прокладкой. Будьте внимательны – под болтами расположены плоские шайбы.
- Поворачиваем ведущую шестерню насоса для правильной постановки на коленвал: выступы на шестерне должны совпадать с лысками на коленвалу.
- Прежде чем установить насос на место, смазываем кромку сальника маслом.
- При постановке насоса на место, аккуратно заправляем рабочую кромку его сальника на шейку коленвала при помощи деревянной палочки.
- Только после этого закручиваем болты, крепящие насос.
- Затем устанавливаем все детали назад в обратной последовательности.
- Регулируем натяжку ремня привода распредвала.
Для ваз 2110 замена масляного насоса завершена. Остается в двигатель. А так же рекомендуем посмотреть видео по замене масляного насоса.
Отличие редуктора от предохранительного клапана
Конструктивно эти два вида запорных устройств имеют очень много общего. Они походи внешним видом корпусов, рабочее давление и там, и там задается регулировочными винтами, изменяющими степень сжатия пружин, подпирающих клапаны. Много общего и в их схемах с точки зрения гидравлики.
Различия заключаются в назначении, принципе действия и особенностях внутреннего устройства.
Управляется он входным давлением (Рн). Для него не имеет значения расход рабочей среды, проходящей через клапан. Это устройство эпизодического действия.
Редуктор же должен независимо от Рн поддерживать постоянное давление на выходе. Он управляется выходным Рред. Постоянный расход имеет большое значение для функционирования этого типа устройств. Действуют они не эпизодически, ка предохранителя, а постоянно.
Различие в управляющих параметрах нашли свое отражение и на гидравлических схемах. У редуктора пунктир, символизирующий управление, подходит ко входу, а у предохранителя – к выходу.
Ремонт редукционного клапана масляного насоса
Прежде чем бить тревогу и лезть под капот, необходимо убедиться в наличии неисправности. На приборной панели имеется специальная лампа, которая сигнализирует о недостатке или избытке давления масла. В автомобилях конца прошлого века, помимо лампы, применялся специальное измерительное устройство, которое показывало давление масла. Если лампа загорелась или стрелка отклонилась от нормы, то можно судить о неисправности клапана или недостатке масла в двигателе.
В первую очередь, определите уровень масла. Если он в норме, то приступайте к разборке масляного насоса. Для этого демонтируйте его с двигателя. После разборки насоса клапан можно будет оценить визуально.
При его заклинивании его вытаскивают и промывают в бензине. После этого, непосредственно перед установкой, его смазывают и монтируют обратно.
Не менее внимательно отнеситесь и к специальным каналам клапана. При необходимости проведите их очистку.
Если пружина не обеспечивает нормального закрытия клапана, то ее следует заменить. Постарайтесь подобрать именно такую же пружину.
Если вы производите капитальный ремонт двигателя, то чистке и смазыванию данный узел не подлежит. В этом случае, устанавливается новый масляный насос.
Принцип работы

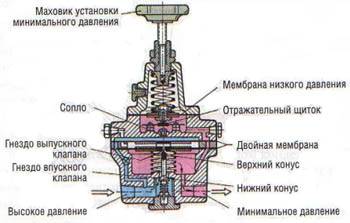

Внутренняя камера мембранного редуктора имеет достаточно сложное строение.
Входящий поток воды проходит к выходному отверстию через клапан. Также, он воздействует на эластичную диафрагму. И чем выше давление воды, тем сильнее давление на мембрану, и тем сильнее перекрывается пропускной клапан.
Регулировка давления в редукторе происходит как раз при помощи мембраны, которая поджимается сверху пружиной. Усилие пружины регулируется винтом.
От давления пружины зависит реакция мембраны на входной поток жидкости. То есть, чем сильнее пружина давит на мембрану, тем сложнее входящему потоку поднять ее и увеличить проход.
В конструкции предусмотрено движение только мембраны и клапана. Пружина находится в отдельной сухой камере и изолирована от влияния воды той же мембраной, что исключает преждевременную коррозию металла.
Как работает редукционный клапан
Рассмотрим принцип работы прямых и непрямых редукционных клапанов.
Для этого будет рассмотрены схемы простейших редукционных клапанов.

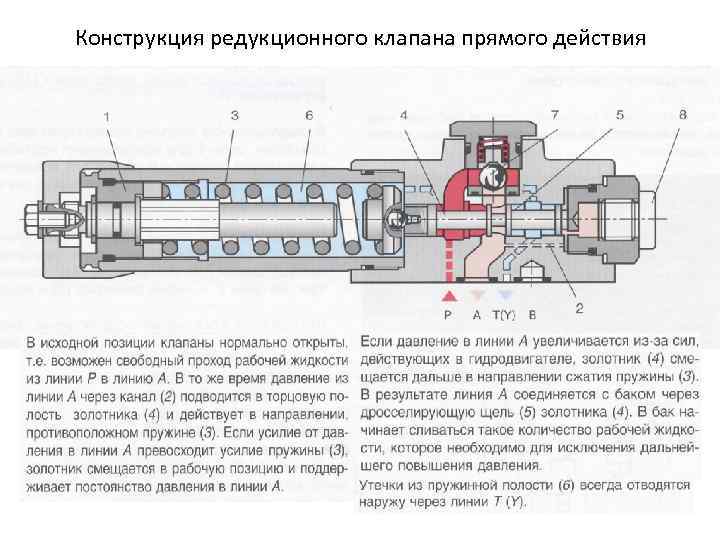

Редукционный клапан прямого действия
Основные элементы конструкции редуктора прямого действия следующие:
- Цилиндрический корпус имеет входной и выходной патрубок.
- По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
- Сверху золотник поджат пружиной.
- Сила прижима задается регулировочным винтом.
Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.
Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.
При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.
Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.
В этом случае разумно применить редукционный клапан давления непрямого действия.
Редукционный клапан непрямого действия
Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.
Устройство редуктора непрямого действия заметно сложнее, чем прямого.
Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.
Позиция золотника определяется равнодействующей Рред и давления в верхней камере.
Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан. Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.
Клапан регулирования давления масла
Быть осторожным важно, в разумных пределах. Перед проведением разборки насоса убедитесь в том, что клапан неисправен
Признаком неисправности может быть чрезмерно высокий или слишком низкий уровень масла. На панели приборов есть индикатор, который оповещает водителя о том, что система неисправна. В случае, если датчик горит — необходимо срочно отремонтировать машину.
Стоит обращать внимание на то, какой уровень масла, и, если он в порядке, приступить к разбору насоса, чтобы визуально оценить состояние клапана. Если заклинило — производим полный разбор и чистим запчасти
Корпус и составные части можно чистить с помощью бензина.
Когда сломана пружина в редукционном клапане давления масла, то шарики могут быть туго схвачены, или, в случае если пружина не тянет как надо, ее надо менять. Подобрать нужно аналогичную по характеристикам пружинку, которая подойдет к устройству клапана.
